Индикатор неисправности системы пассивной безопасности
В штатном режиме лампа ПБ высвечивается после пуска мотора, мигает несколько раз и гаснет.
Если индикатор AIRBAG при пуске мотора не загорелся вообще, лучше не продолжать поездку. Возможно, это просто перегорела лампочка. А возможно, подушка безопасности не сработает при аварии или выстрелит прямо во время движения.
Когда при запуске мотора бортовой компьютер просканировал систему SRS и нашел какой-то сбой, код неисправности заносится в память электронного блока управления, а на приборной панели загорается лампа ПБ — и не гаснет.
Бывает также, что индикатор горит «через раз» или загорается и тухнет. Это связано с тем, что при повторном сканировании системы безопасности, бортовой компьютер не находит поломок, стирает код ошибки. А затем, в движении автомобиля или при следующем запуске, все же выявляются неисправности в работе системы SRS.
Важно понимать, что сама по себе подушка безопасности — только часть целой системы, которая отвечает за жизнь и здоровье людей в машине в момент столкновения или наезда на препятствие. Вообще же в систему развернутой безопасности SRS входят:
Вообще же в систему развернутой безопасности SRS входят:
- подушки безопасности
- пиропатрон
- датчики удара
- электронный блок управления
- ремень безопасности
- натяжитель ремня
Соответственно неисправность любого из перечисленных элементов или нарушение передачи сигнала от одного устройства другому вызовет то, что на приборной панели загорится лампа ПБ.
Почему горит лампочка подушки безопасности?
Подушка безопасности является лишь исполнительной частью ряда систем, которые должны идеально отработать при столкновении автомобиля с препятствием. В частности, за работу подушки безопасности отвечают: датчики ударов, пиропатрон и «мозги» автомобиля. Кроме того, при срабатывании подушек должны быть исправны ремни безопасности, а также натяжители, задача которых удержать водителя на месте при столкновении. Учитывая большое количество элементов, взаимосвязано работающих с подушками безопасности, индикатор на приборной панели может загореться при неисправности любого из них. Не стоит забывать и о необходимости передачи сигнала от одного устройства к другому, и если взаимосвязь между ними нарушена, лампочка подушек подушки безопасности так же об этом просигнализирует.
Ниже мы рассмотрим наиболее распространенные варианты, почему горит лампочка подушки безопасности.
Проблемы с проводкой и разъемами
Одной из наиболее распространенных причин, почему горит лампочка подушки безопасности, является обрыв в цепи. Диагностический сканер позволяет считать код ошибки из автомобиля, а после определить конкретное место, где произошел обрыв цепи. Чаще всего подобная проблема возникает после того, как:
- Снималась передняя панель автомобиля, после чего могли быть не до конца защелкнуты разъемы или повреждена проводка от датчиков к натяжителям ремня безопасности;
- Из автомобиля доставались сидения, в результате чего могла повредиться проводка, которая следует от них к электронному блоку управления или под ними;
- Происходило снятие руля автомобиля, а вместе с тем отключение разъема подушки безопасности, в результате чего он мог быть поврежден или не до конца подключен при сборке;
- Произошло замыкание проводки в любой другой части автомобиля.
Без диагностического сканера определить проблему с проводкой, из-за которой горит индикатор подушки безопасности, практически невозможно. Если отсутствует любой из сигналов, лампочка загорится и не погаснет до того момента, пока информация не будет передаваться между элементами системы без ошибок.
Неисправности датчиков
Еще одной частой проблемой, из-за которой загорается лампа подушки безопасности, является неисправность датчиков. Система срабатывания подушки безопасности зависит от двух типов датчиков:
Датчики удара.
Их на автомобиле располагается не менее 4 штук, а часто спереди ставят 2 или 4 датчика удара, чтобы подушка безопасности точно сработала при лобовом столкновении. Физическое повреждение датчиков удара может стать причиной, из-за которой горит индикатор подушки безопасности. В таком случае необходимо определить конкретный датчик, с которым возникли проблемы, а после их устранить.
- Датчики замка ремня безопасности. Они устанавливаются в современных автомобилях, чтобы подушка безопасности не срабатывала в том случае, когда ремень не застегнут. Частой причиной выхода из строя данных датчиков является попадание воды в замок ремня безопасности, к примеру, во время мойки салона.
Такую ошибку как отсутствие сигнала от датчиков, так же можно определить при помощи диагностического сканера.
Другие проблемы
Существует масса проблем, как механических, так и электрических, из-за которых может гореть индикатор подушки безопасности. Помимо перечисленных выше, из встречающихся часто неисправностей можно отметить:
- Низкое напряжение аккумулятора. Чтобы устранить проблему, следует проверить напряжение на аккумуляторе, а если оно низкое, зарядить батарею или заменить ее;
- «Забитую» память управляющего электронного блока. Если подушка безопасности уже срабатывала, а после установки новой память блока управления не была обнулена, это станет причиной, по которой горит индикатор подушки безопасности;
- Неисправность самой подушки безопасности – нарушение ее герметичности;
- Неисправность пиропатрона, возможно, из-за превышения лимита его эксплуатации, который чаще всего составляет 10 лет;
- Повреждение блока управления, как механическое, так и программное. Чаще всего проблема с программным обеспечением возникает при обновлении прошивки ЭБУ или проведении чип-тюнинга.
Если загорелся индикатор подушки безопасности, первым делом проверьте аккумулятор. Далее следует вспомнить последние работы, которые проводились с автомобилем, — это может быть ремонт, мойка, замена элементов. Если самостоятельно обнаружить неисправность не удалось, необходимо воспользоваться диагностическим сканером, который покажет причину возникновения проблемы.
(407 голос., средний: 4,61 из 5)
Устранение неполадок
Когда горит srs, нужна строго выверенная последовательность действий:
- сначала система работает сама – проверяет свою работоспособность при включении зажигания, при обнаружении ошибки записывает ее код;
- далее вступает механик – он считывает код и определяет причину поломки;
- система проверяется специализированным диагностическим оборудованием;
- выполняются ремонтные операции;
- обновляется память блока управления.
Российский автопром не стоит на месте и наконец-то в базовой комплектации автовазовской модели “Приора” появились подушки безопасности водителя. Такое дополнение радует не только хозяина автомобиля, но и диагноста. Радует? Пожалуй поставим это слово в кавычках. У диагноста от такого дополнения работы только прибавилось. И так, к нам на огонёк в обычный будничный день заехал автомобиль приора, весь в тополином пуху, который радует жителей Екатеринбурга каждым летом. Спрашиваем клиента о проблеме и сразу получаем ответ: – Ребята, на приборке загорелся “беременный мужик”. Так с юмором некоторые называют значок подушки безопасности, а что и вправду похоже –
Снятие подрулевых переключателей Рено Логан 2005
Работу проводим при снятии рулевой колонки, панели приборов и при замене
подрулевых переключателей.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной
батареи. Устанавливаем передние колеса в положение, соответствующее
прямолинейному движению автомобиля. Снимаем рулевое колесо(см.
«Снятие рулевого колеса»).
Ключом «Torx Т-20» отворачиваем два самореза крепления кожухов рулевой
колонки.
Снимаем верхний кожух рулевой колонки, преодолевая сопротивление двух
фиксаторов.
Снимаем нижний кожух рулевой колонки.

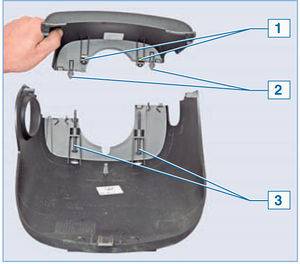

Элементы крепления кожухов рулевой колонки:
1 — пластинчатые гайки;
2 — фиксаторы;
3 — саморезы
Для электрического соединения подушки безопасности водителя,
установленной на рулевом колесе, с электрооборудованием автомобиля
нельзя применять обычный скользящий контакт во избежание
искрообразования и непреднамеренного срабатывания подушки.
Поэтому на автомобиле применено устройство с так называемым спиральным
кабелем, работающее по принципу рулетки.
В цилиндрическом пластмассовом корпусе 2 устройства, выполненного в
корпусе соединителя подрулевых переключателей (для наглядности показано
на снятом соединителе подрулевых переключателей), спирально уложены
несколько витков металлопластиковой ленты 4, которая является
электрическим проводником
Спиральный кабель
Один конец ленты кабеля через разъем, расположенный на корпусе
соединителя подрулевых переключателей, состыкован с колодкой жгута
проводов электрооборудования автомобиля. Другой конец кабеля выведен на
выступающий поводок 3 барабана 5 устрой ства и соединен через колодку 1
с подушкой безопасности.
Поводок барабана устройства входит в отверстие ступицы рулевого колеса.
При вращении колесо за поводок поворачивает барабан, а с ним и ленту
кабеля, которая располагается в цилиндрическом корпусе либо на большем,
либо на меньшем радиусе. От своего среднего положения барабан с поводком
в устройстве может поворачиваться в каждую сторону до упора на три
полных оборота.
Это предотвращает обрыв электрического проводника при вращении рулевого
колеса от нейтрального положения на 2,25 оборота в каждую сторону — на
автомобиле без гидроусилителя рулевого управления, и на несколько
меньшее число оборотов — на автомобиле, снабженном гидроусилителем.
Перед снятием соединителя подрулевых переключателей с рулевой колонки
для удобства последующей сборки лучше заблокировать барабан устройства
от проворачивания. Для этого при необходимости доворачиваем на небольшой
угол барабан, совмещая впадину между двумя выступами барабана с пазом
корпуса…
…и вставляем деревянный клин.
Ключом «Torx Т-20» отворачиваем на несколько оборотов винт крепления
соединителя.
Надавив на головку винта вдоль его оси…
…сдвигаем соединитель с рулевой колонки.
Отсоединяем две колодки жгутов проводов от подрулевых переключателей и
одну колодку проводов от разъема на корпусе соединителя…
…и снимаем соединитель с переключателями в сборе.
Устанавливаем соединитель с подрулевыми переключателями в обратной
последовательности.
При установке соединителя совмещаем…
…выступ в гнезде корпуса соединителя…
…с пазом на торце трубы рулевой колонки.
Отдельно каждый подрулевой переключатель можно снять без демонтажа
соединителя. Для этого после снятия кожухов рулевой колонки и
отсоединения от переключателя колодки жгута проводов…
…крестообразной отверткой отворачиваем два винта крепления переключателя
(для наглядности показано на снятом соединителе подрулевых
переключателей).
Вынимаем левый подрулевой переключатель из соединителя.
Аналогично снимаем правый подрулевой переключатель с соединителя.
Устанавливаем подрулевые переключатели в обратной последовательности.
При установке кожухов рулевой колонки…
…саморезы крепления кожухов проводим через отверстия в бобышках корпуса
соединителя подрулевых переключателей (для наглядности показано на
снятых кожухах и соединителе подрулевых переключателей).
..
160
161
169
..
Индикатор подушки безопасности: что нужно знать
Если коротко, в момент срабатывания датчика на модуль управления подушками поступает сигнал, далее модуль активирует пиропатрон, подушка практически моментально наполняется газом, что и приводит к ее раскрытию (срабатыванию).
Результат — вместо прямого контакта с различными жесткими элементами в салоне водитель и пассажиры ударяются об подушку. Это позволяет избежать серьезных травм и значительно снижает другие возможные риски.
Сразу отметим, данная система имеет режим самодиагностики, то есть перед каждой поездкой во время поворота ключа в замке зажигания блок управления подушками (модуль подушек безопасности) опрашивает все элементы системы, проверяя их работоспособность.
Именно в этом момент на панели приборов загорается значок подушки безопасности (в виде изображения сидящего и пристегнутого ремнем безопасности человека, перед головой которого нарисован круг, символизирующий подушку). Значок может моргать или горит постоянно.
Также на многих авто вместо указанной пиктограммы может просто загораться надпись AIRBAG, Airbag SRS или просто SRS, заключенная в квадрат и т.п. Как правило, значки и надписи, связанные с подушками, красного и желтого цвета. Кстати, аналогичным образом диагностику проходят и другие системы, в результате чего на панели горит «чек», значок аккумулятора, ABS и т.п.
Так вот, после запуска двигателя в норме через 2-3 секунды основные индикаторы, в том числе и горящая или моргающая лампочка подушек, должны погаснуть. Если это не так, постоянно горит или моргает подушка безопасности, тогда система уведомляет водителя о том, что имеет место ошибка, сбой или неисправность подушки безопасности.
Единственное исключение представляет собой надпись PASS AIRBAG OFF. Обычно эта надпись сервисная, желтого цвета и указывает на то, что подушка безопасности переднего пассажира отключена. Дело в том, что в ряде случаев (например, при перевозке маленьких детей в автокресле на переднем сидении) пассажирскую подушку нужно отключать из соображений безопасности.
Это интересно: ГУР: неполадки, запчасти, ремонт насоса своими руками в условиях гаража
Такой индикатор не является неисправностью или ошибкой и просто напоминает водителю о том, что подушка пассажира деактивирована и достаточно выполнить ее активацию при такой необходимости. Другое дело, если загорелась подушка безопасности прямо на ходу или не гаснет после запуска двигателя автомобиля. В этом случае индикатор подушек безопасности указывает на различные проблемы.
Лампочка индикатора мерцает — основные ошибки в этой ситуации
Если вы обнаружили, что лампа индикатора системы безопасности моргает постоянно, хотя к этому нет никаких предпосылок, то нужно немедленно реагировать на эту ситуацию. Конечно, можно понадеяться на русский «авось», но тогда никто не сможет гарантировать вашу безопасность в случае возникновения экстренных случаев. Есть конечно вероятность, что значок загорелся по незначительной причине, не влияющей на работу подушек безопасности. Однако, полагаться на эту абстрактную возможность всё-таки не стоит, ведь последствия могут быть самыми плачевными. Именно поэтому, нужно знать тот порядок возможных действий, устраняющих первопричину этой проблемной ситуации.
Осень часто, человек ищет решение какой-либо проблемы в интернете, либо у своих хороших знакомых. В случаях с мигающей лампой сигнала системы безопасности, это тоже встречается довольно часто. И самое интересное, что ответ очень быстро находится, сама суть которого может привезти в ступор профессиональных автомастеров и экспертов. Большинство людей, непонятно почему, советует просто отключить эти назойливые сигналы и ездить спокойно, не обращая внимания на «глюк» системы, по их мнению. Говорить, что это в корне неправильно и ошибка может дорого стоить вряд ли нужно — это и так ясно каждому здравомыслящему человеку.
Почему загорается индикатор Airbag на панели приборов?
Если загорается лампа подушек безопасности, это означает, что где-то произошел сбой, причем проблема может касаться не только самых подушек, но и любого другого элемента бортовой системы безопасности.
Если поломок нет, при включении зажигания лампа подушек безопасности высвечивается и мигает шесть раз. Если с системой все нормально и она исправна, индикатор самостоятельно заухает после этого до очередного запуска мотора. Если же есть проблемы – остается гореть. Система начинает самостоятельную диагностику, обнаруживает код неисправности и записывает его в память.
После первого тестирование, спустя небольшой промежуток времени система тестирует свои элементы повторно. Если поломка была определена ошибочно или признаки неисправности пропали, диагностический модуль стирает записанный ранее код ошибки, лампа гаснет и машина работает в штатном режиме. Исключением являются случаи с обнаружением критических поломок – их коды система хранит в долговременной памяти и не стирает.
Горит лампочка подушки безопасности на рено логан. что это?
Лампочка подушки безопасности может загореться в любой момент без причины едва ли не на любом автомобиле. Если это произошло с вашим автомобилем, не ждите, а как можно скорее отправляйтесь в дилерский автосервис для выявления неполадки и ее устранения. Ну а мы же рассмотрим возможные причины вспыхнувшего на панели значка в Renault Logan.
Чаще всего неполадка связана с контактным кольцом, которое находится под рулевой колонкой. У него может переломиться шлейф, в результате чего загорается значок подушки безопасности на панели. Самостоятельно менять не рекомендуется, так как процедура не самая легкая и требует снятия руля. На гарантийных автомобилях меняется бесплатно.
Возможно, что проблема связана с электроникой. Например, могла произойти банальная ошибка при диагностике системы при включении зажигания. Таким образом ошибка дает о себе знать. Удаляется с помощью компьютерной диагностики.
Лампочка может дать о себе знать, если автомобиль был ударен некоторое время назад. С чем именно связана ошибка, расскажет только диагностика.
Неисправность может быть связана с блоком управления подушками безопасности. Если дело в нем, блок придется заменить. Операция не самая простая, да и блок дешевым не назовешь.
Главная проблема заключается в том, что далеко не все автовладельцы отправляются на сервис, а ездят с горящим значком подушки безопасности месяцами. Так делать нельзя! Хорошо, если это всего лишь ошибка, которую можно обнулить. А если нет? Что, если подушка не сработает в нужный момент? Не тяните, в случае возникновения ошибки сразу запишитесь к дилеру на диагностику.
Что делать, когда загорается лампа системы безопасности?
Кроме указанных неполадок, лампа подушек безопасности может загореться из-за неправильной замены руля, поскольку нам необходимо помнить и о самой подушке безопасности, и о других расположенных в руле или непосредственной близости от него элементах защитной системы. Поэтому в первую очередь следует проверять руль и его компоненты.
Один из таких элементов — шлейф, который также часто выходит из строя. Определить его неисправность можно, поочередно провернув руль в обе стороны. Если лампа постоянно светится, а при повороте руля влево или вправо гаснет, значит шлейф неисправен. Происходит это из-за того, что данный элемент находится в подвижном состоянии во время эксплуатации автомобиля, и в результате может переломиться. Вспомогательным признаком, который подтвердит износ шлейфа, будет отказ кнопок, расположенных на руле (если такие имеются).
Причины неполадок в работе подушек безопасности
Лампочка подушки безопасности, если мы говорим о нормальном функционировании системы безопасности, мерцает только в двух случаях: сразу после запуска авто, когда она тестирует все датчики безопасности, и во время непредвиденного контакта с какими-либо препятствиями, когда подушка приходит в действие. Значок на панели приборов будет гореть вплоть до того, когда произведется полная замена подушек безопасности. В остальных случаях, мерцание датчика Airbag будет говорить о возможных неисправностях в работе системы безопасности. Вот основные причины:
- Подушки безопасности повреждены.
- Двери автомобиля неплотно закрыты.
- Нарушено соединение разъемов в блоке системы безопасности.
- Наблюдаются обрывы или повреждения проводов и контактов, обеспечивающих работу системы безопасности.
- Лампа может гореть, если наблюдается некорректная работа предохранителя.
- Сигнализация была установлена не по техническим рекомендациям, либо выявлена ошибка в её работе.
- Установка или замена руля была проведена некорректно.
- Модуль управления системы безопасности был поврежден.
- Если проводилась замена кресел на новые, то могла быть нарушена целостность клемм и соединяющих проводов.
- Ненадлежащий и некорректный ремонт.
- Подушки превысили свой срок эксплуатации.
- Некачественно сделанный тюнинг автомобиля.
- На контактах датчика и ремня могла попасть жидкость.
- Напряжение в сети недостаточно.
- При замене батареи аккумулятора была произведена ошибка, либо нарушена сама последовательность действий при замене.
- При осуществлении уборки салона были повреждены клеммы.
Панель приборов Логана: обозначение значков
Некоторые пользователи, покупая БУ автомобиль, не понимают, что означает индикация в виде кардиограммы и другие картинки. Для более удобного понимания, значение знаков приведено в таблице с фото.
Значки на приборке Логан 1
Первое поколение стартовало в 2006 году и с тех пор активно эксплуатируется автомобилистами. Индикаторы и значки на приборке автомобиля отображают состояние модулей в режиме реального времени и указывают водителю на неисправности или ошибки.
В машине присутствует минимальный набор основного и дополнительного оборудования, что дает возможность ограничить количество индикаторов и приборов.
Особенностью значков выступает то, что при запуске двигателя все иконки загораются одновременно, и гаснут спустя 10 секунд. При этом каждая лампа относится только к одной цепи.
Описание значков на приборке Рено Логан 2
Вторая модификация автомобиля представлена в доступе с 2014 года и отличается от первого поколения, улучшенным дизайном. Приборка машины осталась прежней. Все лампочки, иконки остались на прежних местах и сохранили изначальный вид, значение.
Значки на приборной панели Логан 3
В третьем поколении, произошли более глобальные переделки. Дизайн приборки сильно изменился, добавилась современная облицовка и несколько кантов. Примечательным является то, что нового оборудования и систем в машине не появилось. Общепринятые значки имеют прежнее значение и внешний вид.
Горит подушка на панели приборов: возможные неисправности
Итак, если загорелся красный аварийный индикатор, значит, есть ошибка подушки безопасности
Чтобы понять, почему загорается лампочка Airbag (загорелся датчик подушки безопасности), необходимо рассмотреть возможные причины и уделить внимание диагностике
Дело в том, что причина может быть не в самой подушке безопасности, так как система Airbag включает в себя целый ряд отдельных элементов. При этом выход одного из них или сбой становится причиной того, что при самодиагностике выявляется ошибка. Кстати, код ошибки для расшифровки неисправности в таком случае прописывается в память блока управления.
При этом часто бывает так, что сначала ошибка загорелась, а потом погасла. В этом случае данные симптомы указывают, что после повторной верификации неполадки не обнаружены. Еще бывает, что значок подушки больше не загорается после того, как было повторно включено и выключено зажигание.
При таком кратковременном сбое, когда модуль не фиксирует ошибку повторно, данная ошибка стирается из памяти и лампочка гаснет. В свою очередь, это может указывать как на «плавающую» проблему, так и на разовый случайный сбой.
Вернемся к причинам. Как уже было сказано, система подушек безопасности сложная, включает в себя сами подушки, модуль управления и диагностики, датчики удара, натяжители ремней безопасности, пиропатроны. Все компоненты соединяются при помощи проводки.
Не трудно догадаться, что если машина имеет много подушек безопасности, конструктивно вся система заметно усложняется. Так или иначе, если горит значок подушки безопасности, тогда это указывает на то, что:
- повреждена одна или несколько подушек;
- нет сигнала от отдельных компонентов системы;
- имеются повреждения датчиков удара;
- возникли проблемы с проводкой;
- вышли из строя предохранители;
- имело место короткое замыкание;
- подушки отработали положенный срок службы;
- имеются неполадки с модулем управления и т.д.
На деле, возможных причин очень и очень много. Например, если неисправны контакты дверей, на некоторых авто загорится значок подушки. Также часто сбои возникают в результате того, что ранее имели место различные вмешательства.
Например, неправильно установленная сигнализация и другое оборудование. Часто значок полушек загорается, если снимался руль или кресла, производилось снятие ремней безопасности, демонтировалась панель приборов или детали обшивки в области дверей, стоек и т.п.
Как правило, при таких работах нередко повреждаются провода или клеммы, случайно размыкаются контакты. Еще ошибка подушки может гореть в том случае, если после ДТП производилась замена подушек безопасности и отдельных компонентов системы.
Возможные неисправности
Если у вас горит srs на приборной панели, проблема обязательно присутствует. Современные автопроизводители очень ответственно подходят к организации безопасности водителя и пассажиров, поэтому отвечающие за это устройства считаются самыми надежными и безотказными элементами практически любой машины. То есть, если горит airbag, нужно не размышлять о возможной неполадке управления безопасностью, а начинать искать проблему, поскольку она присутствует с высочайшей долей вероятности.
Места, где проявляются неисправности системы безопасности Airbag
Если у вас горит лампа подушек безопасности, это может означать одну из следующих неполадок:
- нарушение целостности любого элемента системы;
- прекращение обмена сигналами между элементами системы;
- проблемы с контактами в дверях, которые чаще всего случаются после их ремонта или замены; достаточно просто забыть подключить один разъем, и у вас уже постоянно горит srs;
- механическое повреждение ударного датчика (требуется проверка);
- замыкание или повреждение проводки между любыми частями системы безопасности;
- неполадки предохранителей, проблемы с прохождением сигналов в местах соединений;
- механическое или программное повреждение блока управления системой безопасности;
- нарушение целостности системы в результате монтажа элементов сигнализации;
- неаккуратная замена или регулировка кресел – это тоже причина, из-за которой горит лампа подушек безопасности, поскольку были повреждены проходящие там провода и соединения;
- восстановление подушек безопасности после их срабатывания без обнуления памяти управляющего электронного блока;
- превышение значения сопротивления на одной из подушек;
- критически низкое напряжение в бортовой электросети; если у вас горит airbag именно по этой причине, достаточно просто заменить аккумулятор;
- превышение эксплуатационного периода для подушек безопасности или пиропатронов, чаще всего составляющего до десяти лет;
- выполненный дилетантами тюнинг, который может привести к нарушению целостности проводки или датчиков;
- намокание датчиков из-за мойки автомобиля;
- неправильно выполненная замена аккумулятора.
Комплектация
Рено Логан как любая современная машина тоже оснащена таким приспособлением, как подушка безопасности. Укомплектованность автомобиля Рено Логан ремнями зависит уже от пакета покупаемых функций к машине (уровень комплектации автомобиля):
- в базовой комплектации защита установлена только для водителя, и машина оборудована только инерционными ремнями, при этом для среднего пассажира сзади имеется только поясной ремень;
- в дополнительной комплектации могут быть установлены два преднатяжителя водительского ремня, устройство защиты спереди, диагональный ремень.
Пассивная безопасность
SRS – пассивная безопасность, которая в случае ДТП определяет силу удара при помощи электронных акселерометров. Именно от сигнала акселерометра происходит активизация подушек пассажиров и водителя. Когда машина оборудована ремнями водителя и пассажира, SRS получив сигнал от акселерометра, перед тем как активизировать подушки, производит увеличение натяжения защитных ремней. Именно они в первую очередь реагируют на обеспечение безопасности жизни водителя и пассажира, притягивая их к спинке сиденья, уменьшая их подвижность в машине (исключая инерционное движение вперед людей в автомобиле, при ударе).
При этом записываются все данные и команды. Как правило, система может хранить только один блок записей по одному удару. Для дальнейшего использования его надо либо снова прошить (только автоэлектрики-Кулибины могут такое), либо поставить новый, аналогичный старому. SRS автомобиля отвечает за целый комплект, состоящий из таких функций:
- модуль водителя – расположен в ступице рулевой колонки и состоит из акселерометра (измеряющего отклонение в отрицательную сторону от нормального ускорения автомобиля), газогенератора и оболочки;
- блок переднего пассажира – расположен внутри приборной панели (состоит из тех же элементов, что и п.1);
- модули боковых подушек безопасности – расположены в стойках автомобиля (состоят из тех же элементов, что и п.1);
- блок электронного управления – расположен под облицовкой машины, производит управление всей системой;
- комплект всех защитных ремней пассажира и водителя.
