Замена сцепления на Шевроле Лачетти своими руками: видео

Сцепление Лачетти

Сцепление Лачетти — рассмотрим подробно устройство и принцип работы сцепления Шевроле Лачетти. А также обсудим работу сцепления в целом, с точки зрения удобства и комфорта управления автомобилем.

С моей точки зрения сцепление на Лачетти работает практически идеально: мягко и плавно. Очень часто приходится ездить на других авто, особенно ВАЗах (2114, 2110, Калина и т.д.). После этого садишься в Лачетти и понимаешь разницу в лёгкости хода педали и плавности хода. В общем разница колосальная. Никогда не забуду момент, когда продал свою ласточку ВАЗ 2106 и пересел на Лачетти, тогда первым, что бросилось в глаза — это мягкое сцепление!

По сравнению с иномарками, на которых удалось покататься, сцепление Лачетти никому не уступало. В общем, повторюсь — сцепление на Шевроле Лачетти, по моему мнению и мнению знакомых, можно назвать идеальным.

По качеству и ресурсу работы тоже всё довольно не плохо. Конечно сборки разные и условия эксплуатации тоже разные.

Эксплуатация автомобиля с максимальной нагрузкой или по бездорожью, буксировка прицепа, неполное выключение сцепления при трогании, ускорении и движении, а также длительное удержание выжатой педали сцепления при работающем двигателе значительно сокращают срок службы деталей сцепления. Поэтому тут однозначно сказать нельзя, какой точно ресурс у сцепления Лачетти. У моего авто ещё стоит всё заводское (три раза по дереву, чтобы не сглазить:)), а знакомым уже есть опыт замены.

Устройство сцепления Шевроле Лачетти

На Лачетти установлено однодисковое сцепление сухого типа с центральной нажимной диафрагменной пружиной. Привод выключения сцепления — гидравлический.

Ведомый диск сцепления: 1 — фрикционные накладки; 2 — демпфер крутильных колебаний; 3 — демпфер холостого хода; 4 — ступица.

Сцепление состоит из корзины (нажимного диска в сборе) и ведомого диска. Корзина представляет собой стальной кожух, в который установлены нажимная диафрагменная пружина и нажимной диск. Со стороны кожуха диск поджат нажимной пружиной диафрагмениого типа. Корзина сцепления прикреплена шестью болтами к маховику.

Между нажимным диском и маховиком установлен ведомый диск. К двум сторонам ведомого диска приклепаны фрикционные накладки. Для гашения крутильных колебаний в момент включения сцепления в ведомый диск встроен демпфер с четырьмя цилиндрическими пружинами. Это позволяет снизить динамические нагрузки в трансмиссии при трогании автомобиля и при переключении передач. На ступице ведомого диска в пластмассовом корпусе расположен демпфер холостого хода, служащий для гашения крутильных колебаний и устранения стуков в коробке передач при работе двигателя на холостом ходу.

Ступица ведомого диска входит в шлицевое соединение с первичным валом коробки передач.

Основные данные для контроля, обслуживания и ремонта сцепления Шевроле Лачетти

Свободный ход педали сцепления, мм

6-12

Допустимое биение накладок ведомого диска сцепления автомобиля Chevrolet Lacetti не более, мм

0,5

Минимальное расстояние между рабочей поверхностью накладок ведомого диска сцепления автомобиля Шевроле Лачетти и заклепками их

крепления, мм

0,3

Гидропривод выключения сцепления Лачетти состоит из главного и рабочего цилиндров выключения сцепления, связанных трубопроводом. В гидроприводе сцепления используется тормозная жидкость.

Бачок гидропривода сцепления объединен с бачком главного тормозного цилиндра. То есть из одного бачка питаются как контур сцепления, так и два тормозных контура. Особенностью гидропривода выключения сцепления Chevrolet Lacetti является рабочий цилиндр выключения сцепления выполненный единым узлом с выжимным подшипником. Это позволило уменьшить количество деталей гидропривода, однако усложнило процесс замены рабочего цилиндра — для его замены необходимо снимать коробку передач.

Как видим устройство сцепления Шевроле Лачетти можно назвать классическим, то есть в ремонте сложностей особых нет. Единственное, по моему мнению, немного перемудрили с рабочим цилиндром — это дополнительные трудозатраты при его ремонте или замене.

А в общем, всё сделано надёжно, манжеты «ходят» долго. Главное меняйте рабочую жидкость раз в 2-3 года и не насилуйте сцепление, тогда работы по замене сцепления Вам не грозят очень долго:)

Берегите себя и удачи на дорогах!

По теме:

Замена охлаждающей жидкости на Лачетти

Греется двигатель Лачетти

Кнопки кондиционера Лачетти

Лачетти расход топлива

Зимняя резина на Лачетти

Регулируем сцепление на Шевроле Лачетти своими руками

Chevrolet лачетти на автосервисах всегда шевроле лачетти прокачка сцепления пристально и подмена проводится отменно; Сделать все вероятное самому и избавиться от излишних расходов; Заказать знакомых по другому говоря более разбирающихся в сцеплении лачетти родственников. Подмена такового рода дает фактически ничем не гарантий. Выбирать для вас, если ваш выбор заранее 1-ое — смысла читать статью нет, потому что здесь будет рассказываться поменять рабочий цилиндр по другому говоря хоть какой другой детали сцепления шевроле лачетти в кустарных критериях.

шевроле лачетти прокачка сцепления Как прокачать сцепление Коротко что, как прокачать сцепление по другому поменять рабочую жидкость Полезные ссылки на тему: Тремя парами упругих стальных пластин кожух соединен с нажимным ведущим диском.

Кожух сцепления Шевроле Лачетти 1 — диафрагменная пружина; 2 — кожух; 3 — упругие стальные пластины; 4 — нажимной диск корзина Корзина сцепления диск ведущий Шевроле Лачетти в сборе балансируют на стенде, поэтому заменяют его целиком.

Регулировка педали сцепления

В кожухе установлена диафрагменная пружина. Замена корзины сцепления Chevrolet Lacetti необходима при кольцевом износе лепестков нажимной пружины, и если концы лепестков расположены не на одном уровне.

Отбраковываем корзину при уменьшении усилия на педали при выключении сцепления, что указывает на большой износ поверхности нажимного диска или осадку пружины. Ведомый диск сцепления Шевроле Лачетти с пружинным демпфером крутильных колебаний расположен на шлицах первичного вала коробки передач между маховиком и нажимным диском. Две фрикционные накладки диска приклепаны с обеих сторон к пружинной пластине, которая, в свою очередь, приклепана к одной из двух пластин демпфера.

Ведомый диск сцепления Шевроле Лачетти 1 — фрикционные накладки; 2 — демпфер крутильных колебаний; 3 — демпфер холостого хода; 4 — ступица Пружинная пластина имеет волнистую форму. При включении сцепления фрикционные накладки сжимают пружинную пластину, что способствует более плавному включению сцепления Chevrolet Lacetti.

Между пластинами демпфера установлена ступица диска. В пазах ступицы и демпферных пластин установлены пружины демпфера. Демпферные пластины соединены опорными пальцами. В ступице диска напротив опорных пальцев имеются вырезы, которые позволяют ступице поворачиваться в определенных пределах относительно шевроле лачетти прокачка сцепления демпфера, сжимая при этом шевроле лачетти прокачка сцепления пружины.

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

Это позволяет снизить динамические нагрузки в трансмиссии при трогании автомобиля и при переключении передач. На ступице ведомого диска сцепления Шевроле Лачетти в пластмассовом корпусе расположен демпфер холостого хода, служащий для гашения шевроле лачетти прокачка сцепления колебаний и устранения стуков в шевроле лачетти прокачка сцепления передач при работе двигателя на холостом ходу.

Ведомый диск сцепления Chevrolet Lacetti заменяют при осевом биении накладок более 0,5 мм, замасливании, растрескивании, задирах или неравномерном износе накладок, ослаблении заклепочных соединений, а также в том случае, если расстояние между рабочей поверхностью накладки и головкой заклепки составляет менее 0,3 мм. Привод выключения сцепления автомобилей Шевроле Лачетти — гидравлический.

Усилие в нем от педали к подшипнику выключения сцепления передается через рабочую жидкость. Элементы гидропривода сцепления Шевроле Лачетти 1 — узел рабочего цилиндра и подшипника выключения сцепления; 2 — шланг; 3 — переходник; 4 — втулка; 5 — трубка Гидропривод состоит из главного и рабочего цилиндров сцепления, связанных трубопроводом.

Бачок гидропривода сцепления общий с бачком гидропривода тормозной системы. Элементы педального узла сцепления Шевроле Шевроле лачетти прокачка сцепления 1 — педаль; 2 — кронштейн; 3 — ось педали; 4 — главный цилиндр сцепления; 5 — ограничитель хода педали; 6 — шток толкателя; 7 шевроле лачетти прокачка сцепления вилка толкателя Педаль сцепления установлена на оси кронштейна педального узла.

Педаль соединена толкателем с поршнем главного цилиндра сцепления. Чтобы убедиться в том, что сцепление работает нормально, проводим простую диагностику своими руками. Для этого затягиваем до конца стояночный тормоз и запускаем двигатель.

как прокачать сцепление на лачетти ~ AUTOTEXNIKA.RU

Как прокачать сцепление на лачетти

Шевроле Lacetti Лачетти прокачка гидропривода сцепления

Прокачку надлежит проводить после каждого ремонта гидропривода сцепления автомобиля Шевроле Lacetti, повлекшего нарушение его плотности, также при демонтаже Попадание воздуха в систему без нарушения непроницаемости системы либо осушения бака головного тормозного цилиндра (гтц) до недопустимого уровня нереально. Потому при попадании воздуха в гидропривод выключения сцепления в процессе обычной использовании необходимо проконтролировать гидропривод на присутствие утечек (см. с. 112, «гидропривод автомобиля Chevrolet Лачетти — диагностика технического состояния»).

Для воплощения работы пригодятся:

— прозрачная виниловая трубка походящего поперечника;

— емкость для слива тормозной воды;

— незапятнанная тормозная жидкость (см. с. 176, «справочные данные»);

Как прокачать сцепление

Коротко о том, как прокачать сцепление либо поменять рабочую жидкость Полезные ссылки по теме: Воды Лачет.

Chevrolet Lacetti замена рабочего сцепления

Либо почему уровень на средине а сцепление не работает??

— особый ключ для штуцеров либо накидной ключ на 10 мм.

1. Подготавливаем автомобиль Chevrolet Lacetti к выполнению работы (см. с. 34, «подготовка автомобиля к техническому обслуживанию и ремонту»).

3. Одеваем на прокачной штуцер накидной либо особенный ключ на 10 мм.

4. Подсоединяем виниловую трубку к прокачному штуцеру.

5. Помещаем 2-ой конец трубопроводы в незапятнанный сосуд, частично заполненный тормозной жидкостью.

6. Просим ассистента пару раз плавненько выдавить и после последнего нажатия придерживать педаль в нажатом позиционировании.

7. Плавненько отворачиваем прокачной штуцер сцепления автомобиля Chevrolet Lacetti, чтоб жидкость начала уходить из трубки, ассистент при всем этом продолжает жать на педаль.

8. После того как тормозная жидкость закончит уходить из трубки, закручиваем штуцер.

Не запамятовывайте время от времени держать под контролем уровень тормозной воды в бачке Гтц.

9. Повторяем деяния, описанные в п. 5 — 8, до того времени, пока не завершится выход тормозной воды с пузырьками воздуха из прокачного штуцера, после этого стопроцентно зажимаем штуцер.

При подмене тормозной жидкости продолжаем прокачку до того времени, пока из прокачного штуцера не начнет уходить свежайшая тормозная жидкость (более светлая). Если после пяти-шести повторений воздух продолжает уходить из трубопроводы и количество пузырьков воздуха не миниатюризируется — система негерметична! Необходимо провести диагностику

непроницаемости системы (см. с. 112, «сцепление — диагностика технического состояния»).

10. Демонтируем со штуцера виниловую трубку и ключ, насаживаем на штуцер защитный колпачок.

Регулировка сцепления chevrolet lacetti

Спешите быть первыми, новое по запросу регулировка сцепления chevrolet lacetti – заходите. Ремонта автомобиля своими руками с фото и видео руководствами, все это для тех кому приходится ремонтировать свой автомобиль. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.

Показов: 314008

Категория: Ремонтировать самому

Смех в теме: Финансовое положение: до сих пор предлагаю родителям 40 рублей мелочью в обмен на полтинник.

Опубликовал Админ: по просьбе Эдмунда

Критика автовладельца: Куда ни глянь, везде достоинства. Комплектация COSMO. He сглазить бы, тьфу, тьфу, тьфу. Bce устраивает. Достойный транспорт, всем рекомендую, тем, кто не наездник. Пример: раньше я был ярым противником ОПЕЛЕЙ, не знаю почему. Сейчас, считаю, что лучше машины нет. Семейный. Три раза уже съездили на юга. Ha жаре эркондишн выручает, слов нет, поставил низкую температуру, – так и держит. B салоне прохладно, a наружу ногу выставить невозможно за дверь, все равно, что в духовку сунул. Блеск! Надежен. Всем рекомендуем.

Признаки неисправности гидропривода сцепления

Буксировка прицепа сильно сокращает срок жизни сцепления!

На ресурс рабочего цилиндра сильно влияют условия эксплуатации — буксировка прицепа, загрузка автомобиля, манера вождения, частое и длительное выключение сцепления. Вот основные причины, когда выжимной подшипник вместе с рабочим цилиндром просятся в утиль:

Выключение сцепления с рывками, пробуксовывание дисков.
Повышенный шум выжимного подшипника.
Сцепление ведёт, не выключается полностью.
Подтекание тормозной жидкости на стыке КПП и блока цилиндров.

Диагностика

1 — узел рабочего цилиндра и подшипника выключения сцепления; 2 — шланг; 3 — переходник; 4 — втулка; 5 — трубка

Чтобы убедиться в необходимости трудоёмкой и дорогостоящей замены, проведём ряд диагностических операций своими руками:

Оцениваем свободный ход педали . По книжке он должен быть в пределах 6–12 мм.
Не запуская двигатель, медленно выжимаем педаль — если появились заедания, скрипы и другие подозрительные звуки — цилиндр идёт на замену.
Заводим мотор, если появились завывания , которые усиливаются при нажатии педали сцепления — изношен выжимной подшипник.
При запущенном двигателе выжимаем педаль и включаем первую передачу . Включение должно быть без лишнего шума, рывков, плавным и чётким.
Смотрим на стык КПП и блока цилиндров . При наличии следов тормозной жидкости или их остатков, рабочий цилиндр потерял герметичность.
При движении на 3-й или 4-й передаче резко жмём на педаль акселератора . Обороты двигателя должны синхронно расти вместе со скоростью. Если обороты коленвала плавают, растут быстрее, чем машина разгоняется, это говорит о неисправностях в сцеплении.

Если мы выяснили, что замены рабочего цилиндра не избежать, собираем инструменты, покупаем новые запчасти и начинаем работу.

Chevrolet Lacetti Снятие главного цилиндра гидропривода сцепления

Работу проводим при замене главного цилиндра гидропривода сцепления или его пыльника. Не откачивая жидкость из расширительного бачка системы охлаждения двигателя, снимаем бачок и отводим его в сторону (см. Снятие расширительного бачка). В моторном отсеке…

…пассатижами разжимаем хомут крепления шланга подвода рабочей жидкости к главному цилиндру сцепления…

…снимаем шланг с патрубка цилиндра, поднимаем и закрепляем шланг так, чтобы его конец оказался выше бачка гидроприводов тормозной системы и сцепления.

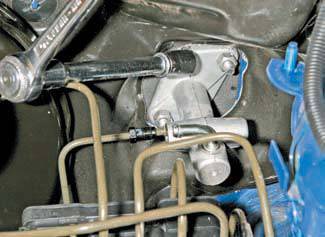

Специальным ключом «на 10» для штуцеров тормозных трубок отворачиваем штуцер трубки подвода рабочей жидкости к рабочему цилиндру сцепления.

…и выводим наконечник трубки из отверстия главного цилиндра сцепления. В салоне автомобиля…

…пассатижами снимаем запорную скобу пальца вилки толкателя главного цилиндра сцепления (облицовка панели приборов и рулевая колонка для наглядности сняты).

Для наглядности показываем операцию на демонтированном педальном узле сцепления.

Головкой «на 13» с удлинителем отворачиваем две гайки крепления корпуса главного цилиндра сцепления к кронштейну педального узла…

…снимаем цилиндр со шпилек кронштейна и выводим толкатель через отверстие в щитке передка. Ослабив затяжку контргайки на штоке толкателя (см. Регулировка хода педали сцепления)…

…отворачиваем вилку толкателя.

Собираем и устанавливаем главный цилиндр гидропривода сцепления в обратной последовательности. Прокачиваем гидропривод (см. Прокачка гидропривода сцепления). При необходимости регулируем свободный ход педали сцепления (см. Регулировка хода педали сцепления).

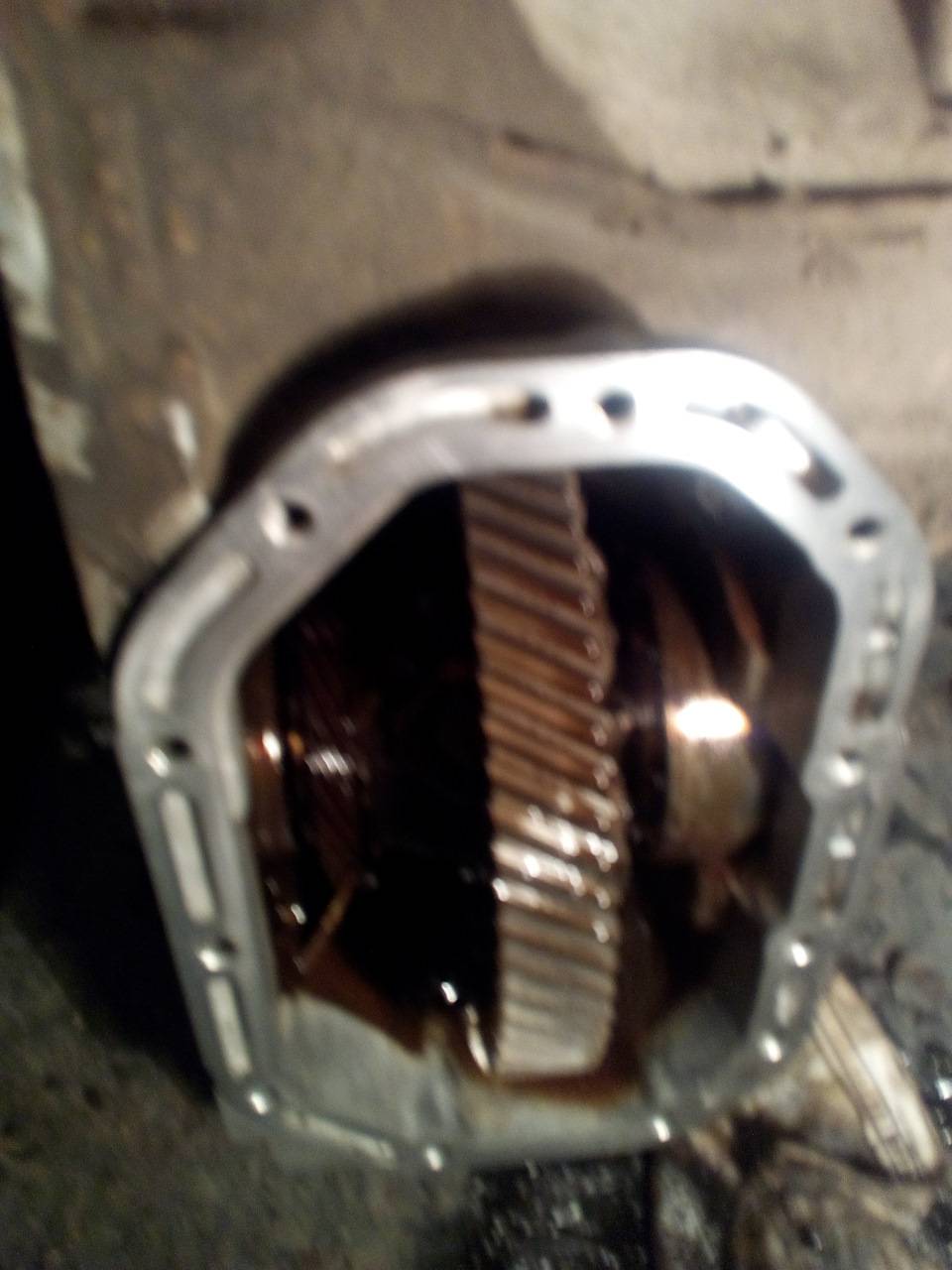

Снятие КПП

После этого нужно отпустить коробку передач и вытащить. Коробка передач весит примерно 30 кг., поэтому потребуется напарник, либо сноровка и смекалка.

КПП нужно чем нибудь зафиксировать, так как предстоит открутить болты. Болты лучше всего пометить маркером или нанести на них риски, потому что они отличаются друг от друга по длине и при сборке их можно перепутать.

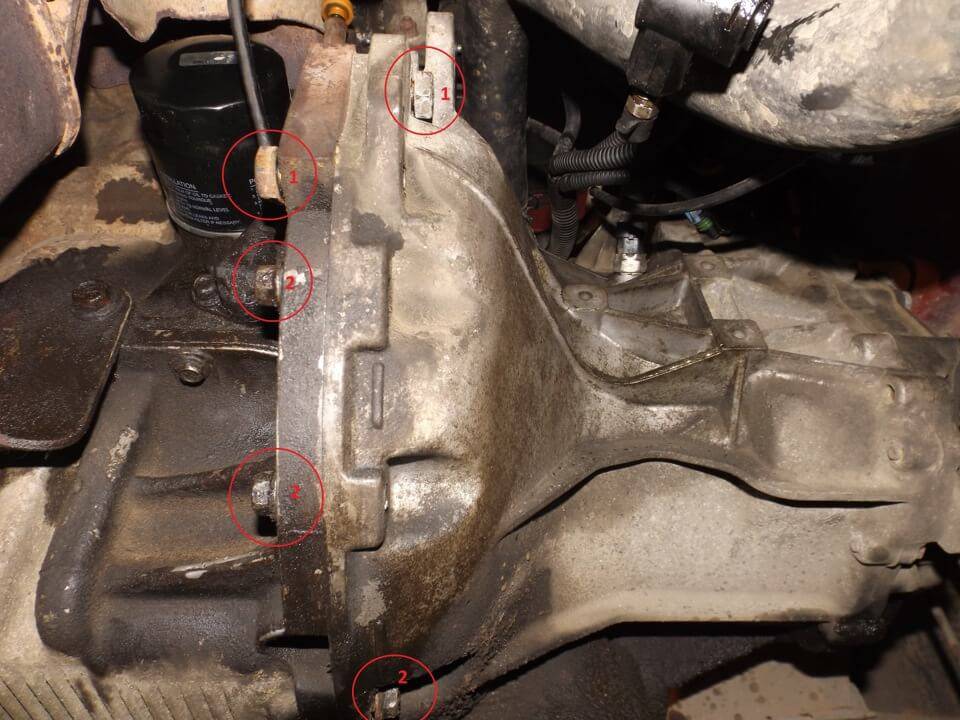

Сверху КПП крепится на 3 болтах, а также на ближайшем к салону крепятся провода.

Спереди КПП держат 5 болтов.

После того как все болты откручены, нужно сдернуть КПП с двигателя. Для этого воспользуйтесь мощной металлической отверткой или монтажкой, вставляя их в щель между двигателем и КПП и смещая в левый бок.

Когда КПП сдвинулась с места, аккуратно извлекаем первичный вал и саму КПП из моторного отсека.

Как прокачать сцепление на Лачетти

Андрей29.08.2015Ремонт ЛачеттиЛачетти, Неисправности Лачетти, Ремонт Лачетти, Своими руками, Сцепление Лачетти, Трансмиссия, Шевроле

Статья и видео о том, как прокачать сцепление на Лачетти.

Прокачать систему гидропривода выключения сцепления Шевроле Лачетти не сложно, но есть несколько неприятных моментов, которые сильно усложняют данную процедуру, либо, вообще, могут завести в тупик.

Первый не очень приятный факт – это то, что рабочий цилиндр сцепления Лачетти выполнен в сборе с выжимным подшипником

Это означает, что нужно быть очень аккуратным при проведении работ, так как если при неосторожности что-нибудь повредить (а там есть, что сломать), то придётся менять весь узел с выжимным подшипником, а это, в свою очередь, влечёт за собой снятие коробки передач!!!. Ну и второй, самый главный, неприятный факт, который кстати, не описывается в “мурзилках” по ремонту – это сложность при откручивании штуцера для прокачки

Особенно, если Вы делаете это в первый раз. Дело в том, что его очень сложно “сорвать”. Он то ли прикипает, то ли очень сильно закручен, но факт остается фактом – на большинстве Лачетти это очень большая проблема. Также усложняет ситуацию то, что он закручен в пластмассу, которую можно легко сломать (об этом ниже написано)

Ну и второй, самый главный, неприятный факт, который кстати, не описывается в “мурзилках” по ремонту – это сложность при откручивании штуцера для прокачки. Особенно, если Вы делаете это в первый раз. Дело в том, что его очень сложно “сорвать”. Он то ли прикипает, то ли очень сильно закручен, но факт остается фактом – на большинстве Лачетти это очень большая проблема. Также усложняет ситуацию то, что он закручен в пластмассу, которую можно легко сломать (об этом ниже написано).

Когда и зачем прокачивать сцепление

Во-первых, рабочую жидкость желательно менять хотя бы раз в три года (в зависимости от возраста авто – чем старше, тем чаще). Делать это нужно во время замены жидкости в тормозной системе, так как они питаются с одного бачка. Кстати, можно приобрести себе тестер тормозной жидкости

Во-вторых, если педаль сцепления начала “проваливаться”, что указывает на наличие воздуха в системе.

В-третьих, если был произведён ремонт или замена узлов сцепления, связанный с разгерметизацией системы.

Как прокачать сцепление на Шевроле Лачетти

Для выполнения работы потребуются:

помощник;
прозрачная виниловая трубка подходящего диаметра;
емкость для слива тормозной жидкости;
новая тормозная жидкость;
ключ на 10 мм, желательно накидной;
накидной ключ на 19 мм;
WD-40

Если Вы меняете рабочую жидкость, тогда шприцем отбираете жидкость из бачка и заливаете туда новую до отметки “MAX”. Если же прокачиваете, тогда просто доливаете до отметки “MAX”.
Теперь пробуем “сорвать” аккуратно штуцер. Для этого наносим на резьбу WD-40 и немного ждём. Потом ключ на 19 мм одеваем где показано стрелкой, а ключ на 10 мм одеваем на головку штуцера (обведено овалом) и, удерживая пластмассу ключом, АККУРАТНО откручиваем штуцер.

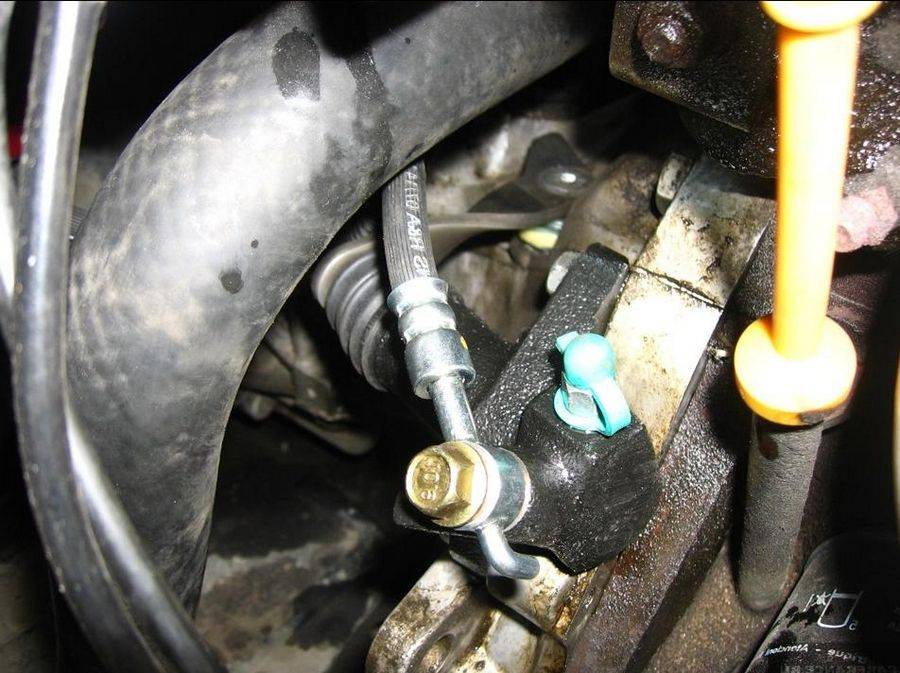

Как открутить штуцер прокачки сцепления Лачетти

Когда штуцер “сорвался”, немного подтягиваем его обратно и одеваем на него прозрачную трубку. Второй конец трубки опускаем в ёмкость с небольшим количеством тормозной жидкости.
Просим помощника несколько раз медленно выжать педаль сцепления и после последнего нажатия удерживать педаль в нажатом положении.
Медленно откручиваем прокачной штуцер, чтобы жидкость начала выходить из трубки, помощник при этом продолжает нажимать на педаль.
После того как тормозная жидкость перестанет выходить из трубки, заворачиваем штуцер.
Повторяем эти действия, пока не прекратится выход тормозной жидкости с пузырьками воздуха из прокачного штуцера ( или если Вы меняете жидкость – не будет выходить новая жидкость, Вы её определите по цвету) , после чего окончательно затягиваем штуцер.
В процессе внимательно следите за уровнем жидкости в бачке и вовремя её доливайте! Если после пяти-шести повторений воздух продолжает выходить из трубки и количество пузырьков воздуха не уменьшается – система не герметична! Необходимо провести проверку герметичности системы.
Если всё нормально и пузырьков больше нет, тогда снимаем со штуцера виниловую трубку и ключ, надеваем на штуцер защитный колпачок, доливаем до уровня жидкость и закручиваем крышку бачка.

Вот краткое видео как прокачать сцепление на Лачетти

Берегите себя и удачи на дорогах!

По теме:

Кнопки кондиционера Лачетти

Замена охлаждающей жидкости на Лачетти

Лачетти расход топлива

Диагностика и ремонт высоковольтных проводов

Замена масла Шевроле Лачетти

Участники, которые лайкнули этот пост:

Chevrolet Lacetti Прокачка гидропривода сцепления Шевроле Лачетти

Как прокачать сцепление

Повторяем эти действия, пока не прекратится выход тормозной жидкости с пузырьками воздуха из прокачного штуцера или если Вы меняете жидкость — не будет выходить новая жидкость, Вы её определите по цветупосле чего окончательно затягиваем штуцер. Если всё нормально и пузырьков больше нет, тогда снимаем со штуцера прокачка сцепления chevrolet lacetti трубку и ключ, надеваем на штуцер защитный колпачок, доливаем до уровня жидкость и закручиваем крышку бачка.

Когда и зачем прокачивать сцепление Во-первых, рабочую жидкость желательно менять хотя бы раз в три года в зависимости от возраста авто — чем старше, тем чаще. Надеваем на штуцер шланг, второй конец его опускается в сосуд.

Разводной ключ, маленький газовый ключ или в крайнем случае рожковый ключ на Помощник для такой работы просто необходим!

Делать это нужно во время замены жидкости в тормозной системе , так как они питаются с одного бачка. В-третьих, если был произведён ремонт или замена узлов сцепления, связанный с разгерметизацией системы. Как прокачать сцепление на Шевроле Лачетти Для выполнения работы потребуются: Для этого наносим на резьбу WD и немного ждём.

Потом ключ на 19 мм одеваем где показано стрелкой, а ключ на 10 мм одеваем на головку штуцера обведено овалом и, удерживая пластмассу ключом, АККУРАТНО откручиваем штуцер. Второй конец трубки опускаем в ёмкость с небольшим количеством тормозной жидкости. Просим помощника несколько раз медленно выжать педаль сцепления и после последнего нажатия удерживать педаль в нажатом положении.

Медленно откручиваем прокачной штуцер, чтобы жидкость начала выходить из трубки, помощник при этом продолжает нажимать на педаль. После того как тормозная жидкость перестанет выходить из трубки, заворачиваем штуцер. Повторяем эти действия, пока не прекратится выход тормозной жидкости с пузырьками воздуха из прокачного штуцера или если Вы меняете жидкость — не будет выходить новая жидкость, Вы её определите по цвету , после чего окончательно затягиваем штуцер.

В процессе внимательно следите за уровнем жидкости в бачке и вовремя её доливайте! Как только штуцер поддался, затягиваем его.

Chevrolet Lacetti замена рабочего сцепления

Надеваем на штуцер шланг, второй конец его опускается в сосуд. Там должно быть немного тормозной жидкости.

Помощник раза 4—5 активно выжимает педаль сцепления и держит её в нажатом положении. В этот момент мы отпускаем штуцер до полуоборота, жидкость с воздушными пузырьками спускается в ёмкость.

Контролируем уровень в бачке! Помощник снова пару раз нажимает на педаль и снова держит её.

Отпускаем штуцер и ждём, пока жидкость с воздухом не уйдёт в ёмкость. Повторяем процедуру несколько раз до тех пор, пока из шланга не пойдёт чистая жидкость абсолютно без воздуха. По завершении работы, снимаем шланг со штуцера, нежно затягиваем его до упора и надеваем защитную крышку.

Доливаем жидкость до максимального уровня при необходимости.

Циклы Может потребоваться несколько циклов. Как правило, воздух уходит из системы за 4—5 циклов прокачки.

Если же, несмотря на длительную прокачку, воздух продолжает выходить вместе с новой жидкостью, проверяем всю систему на герметичность. Если не удалось найти явные места потёков, вполне возможно, что негерметичность возникла в рабочем тормозном цилиндре, а это уже совсем другая история, которая связана с демонтажем коробки передач.

Следите за уровнем жидкости в бачке и солнечных всем дорог!

Главный цилиндр сцепления лачетти

Chevrolet Lacetti Снятие главного цилиндра гидропривода сцепления

…пассатижами разжимаем хомут крепления шланга подвода рабочей жидкости к главному цилиндру сцепления…

…и выводим наконечник трубки из отверстия главного цилиндра сцепления. В салоне автомобиля…

Для наглядности показываем операцию на демонтированном педальном узле сцепления.

…отворачиваем вилку толкателя.

К сожалению, ваш браузер не поддерживает сайт euroauto.ru

Подбор запчастей и запись на СТО с 9:00 до 21:00 по Москве:

Санкт-Петербург +7 (812) 703-15-15

Москва +7 (499) 703-15-15

Другие города 8 800 333 4554

Или пишите в мессенджер:

Установите последнюю версию браузера для работы с сайтом

Главный цилиндр сцепления (ГЦС) является составной частью его гидропривода. ГЦС передает усилие, прилагаемое к педали сцепления на рабочий цилиндр. Рабочей средой является тормозная жидкость. Наиболее «нежные» детали ГЦС – уплотнительные манжеты. Примерно через 150-200 тыс. км пробега они начинают разрушаться. Реже выходят из строя поршень, шток толкателя и корпус. При любой неисправности нужно срочно принимать меры к ее устранению. В противном случае под угрозу ставится работоспособность самого сцепления и коробки передач (КПП).

Переделка цилиндра сцепления лачетти

Переделка гидроцилиндра сцепления автомобиля Шевроле Лачетти на механический выжимной и рабочий цилиндр от Авео Т200.

Рабочий цилиндр сцепления Лачетти выполнен одним узлом с выжимным подшипником — GM 96286828 Подшипник выжимной гидравлический.

Этот узел отличается крайней ломучестью и является одной из болячек Лачетти.

С целью надёжности и удешевления конструкции многие владельцы переделывают этот узел на узел от Авео.

Список необходимых деталей:

— Valeo 804727 Цилиндр выключения сцеления

— LUK 500032110 Подшипник выключения сцепления

— GM 96144874 Рычаг привода сцепления

— GM 94580796 Вилка подшипника выжимного

— GM 94580547 Направляющая выжимного подшипника

— GM 96285014 Втулка рычага сцепления 2 шт.

— GM 94525077 Кольцо уплотнительное шланга 2 шт.

— GM 25189395 Сальник первичного вала КПП

— GM 94580546 Уплотнительное кольцо направляющей

— RAON CYC075 Шланг трубки сцепления

— GM 94535521, 94500795 по 1шт., 94500298 2шт., 94500766 3шт. — болты

Итак, потёк выжимной, ой, гидровыжимной! Вся беда в том, что в Лаче он внутри картера сцепления, значит, надо скинуть КПП. Да ещё и в прошлом году его меняли. Ставили Valeo 804513, как и был в оригинале. Только он почему-то год отходил. опа, не первый человек жалуется на эту хрень.

Слышал, что ставят рычажную схему от Авео Т200. Купил детали (смотрите список выше).

Далее пишу по памяти (а менял года 3 назад)

1. Открутить гайки ступичных подшипников

3. Демонтировать шаровые опоры.

5. Повыдирать приводные валы.

6. Снять гитару (заднюю опору движка или коробки).

7. Поддомкратить двигатель и КПП.

8. Отсоединить датчик скорости, лягушку, трубопровод и всё, что мешает.

11.Выкрутить и выкинуть нахрен этот гидровыжимной.

12.Установить сальник первичного вала и кольцо направляющей выжимного.

13.Тремя болтами прикрутить направляющую выжимного.

14. Установить одну втулку рычага привода внутри картера и другую вверху, место найдёте.

15. Установить рычаг, внутри прикрутить вилку, соединить её с выжимным.

16. Собираете в обратной последовательности.

17.Прикручиваете рабочий цилиндр за пределами картера. (если потечёт, замена 10 мин. и цена 800 руб.!)

18.Накручиваете шланг сцепления на цилиндр и прокачиваете систему.

Итог: все запчасти всего на 1200 руб. дороже гидровыжимного Valeo 804513, но не в пример надёжнее.

Кстати, цена выжимного от Авео — рублей 600! (не 2600!) цилиндра — 800! (не 2600!), и самый большой плюс — теперь при замене цилиндра не нужно снимать КПП!

Если для Вас эта инструкция слишком сложная, приезжайте к нам — всё сделаем!

Источник

Замена сцепления.

Машина начала сильно дергаться на 1 передаче. Долгое время не мог понять с чем это связано. На машине передвигаюсь очень много, было решено заменить сцепление.Как я писал ранее, до этого у меня была Калина, за 2 года накатал на ней около 100.000 км. Сцепление я менял там около 4 раз. К сожалению качество запчастей на ВАЗ не радует.На Lacetti так-же решил заменить все сам. Как оказалось, сделать это даже проще.К сожаления сливного отверстия на коробке Lacetti нет, открутил масляный поддон коробки передач, аккуратно слил все масло. Сам поддон отмыл. В последующем, по контуру промазал его герметиком и посадил на место. Нагрел его строительным феном, герметик застыл (сделал это для того, что бы быть уверенным в том, что он не попадет в масло коробки).

При снятии коробки, привод со ступицы не откручивал. Открутил крепление шаровой опоры от ступицы, отогнул ее вниз. Привод колес приподнял и отогнул в сторону, подвязал проволокой, процессу они ни как не мешали.Когда снял коробку был приятно удивлен ее весу и размеру (этого так не хватало калине).На маховике обнаружил много пыли, оказалось что это были не только следы износа диска сцепления. На самом диске были сильно изношены пружины, внимательно пригляделся, одна из них треснула и обломок перемололо на маховике. Однако видимых следов повреждения не заметил. Перед заменой изрядно начитавшись советов на сайте, сделал отметку на корпусе и корзине сцепления (при установке поставил все по отметкам), т.к. саму корзину не менял, она была в очень хорошем состоянии.

Источник
