Как поменять ремень ГРМ на Лада Калина 8 клапанов своими руками

Замена ремня грм на калина (8 клапанов)

Для того чтобы потом не покупать новый датчик положения коленвала, его следует снять. Выключаем зажигание, снимаем фиксатор колодки жгута и отключаем колодку от датчика. Снимаем болт крепления датчика.

Вынимаем датчик отверстия прилива крышки масляного насоса и откладываем подальше от пыли и сырости. Отлично подойдёт сухое, проветриваемое место.

  • Снимаем клему “-” с аккумулятора
  • Расслабить и снять приводной ремень со шкива коленчатого вала
  • Берём трещотку на 8 и ключ на 19

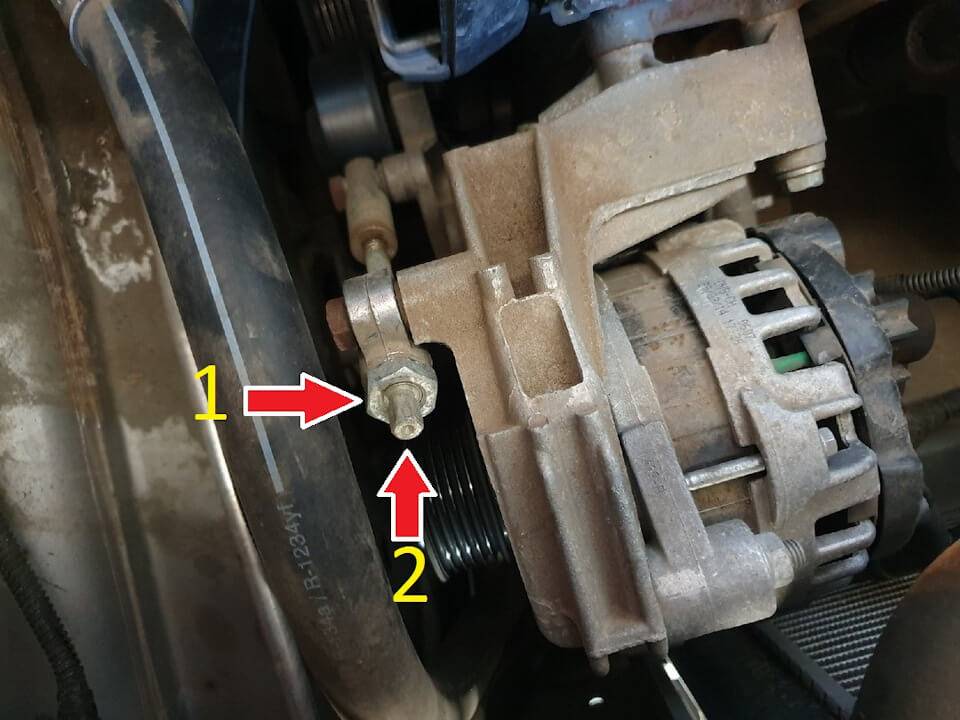

  • Следует откручивать гайку номер один. Фиксируем болт два. После закручиваем болт 2 и расслабляем ремень

  • Поднимаем автомобиль на домкрате и снимаем правое колесо

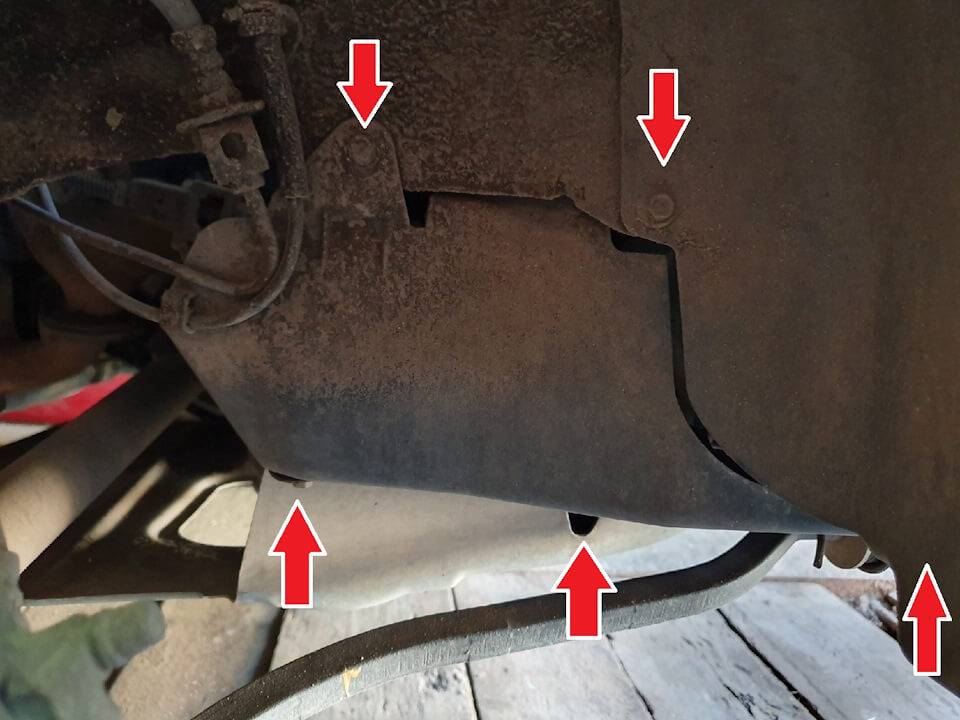

  • Снимаем защиту

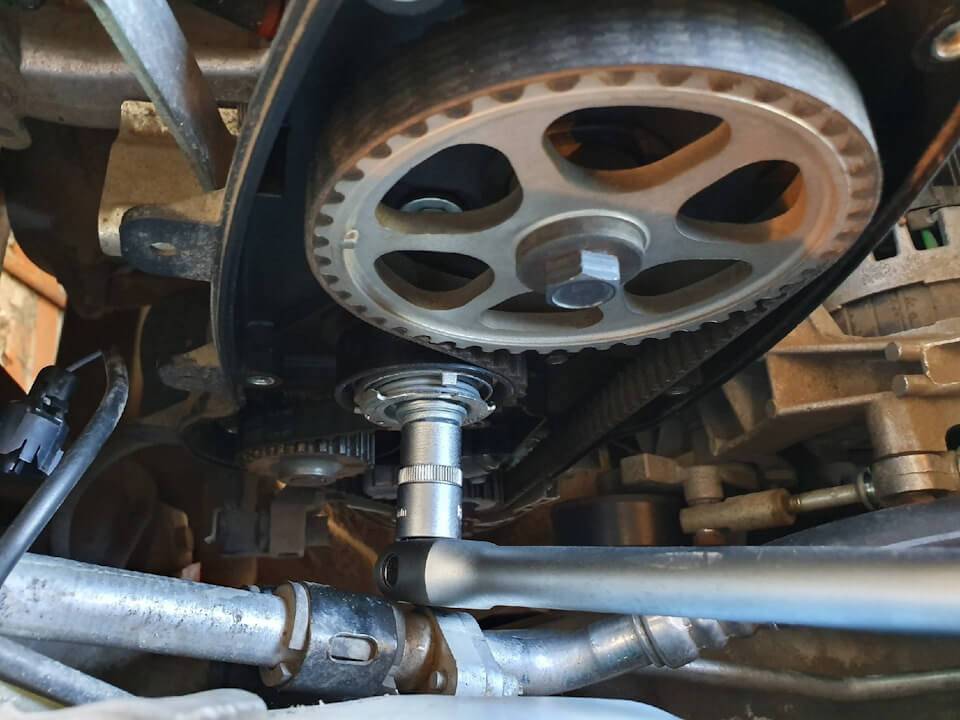

Берём трещотку на 19 с удлинителем и откручиваем болт от шкива коленчатого вала

  • Включаем передачу и фиксируем отвертку в отверстие вентиляции в диске. Следует зафиксировать её так, чтобы она упиралась в суппорт.
  • Снимаем защиту ГРМ. Используем шестигранник на 5

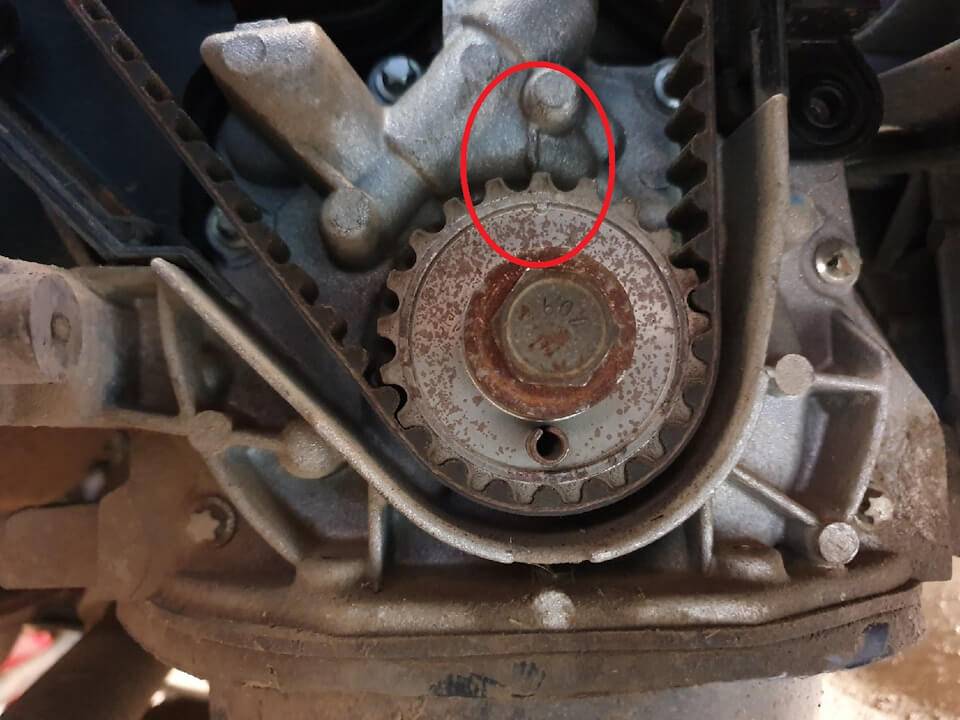

Возвращаемся к шкиву и забираем шайбу с шестерни коленвала

Закручиваем болт шкива коленчатого вала обратно и оборачиваем за него. Следует выставить метки на коленвале и распредвале.

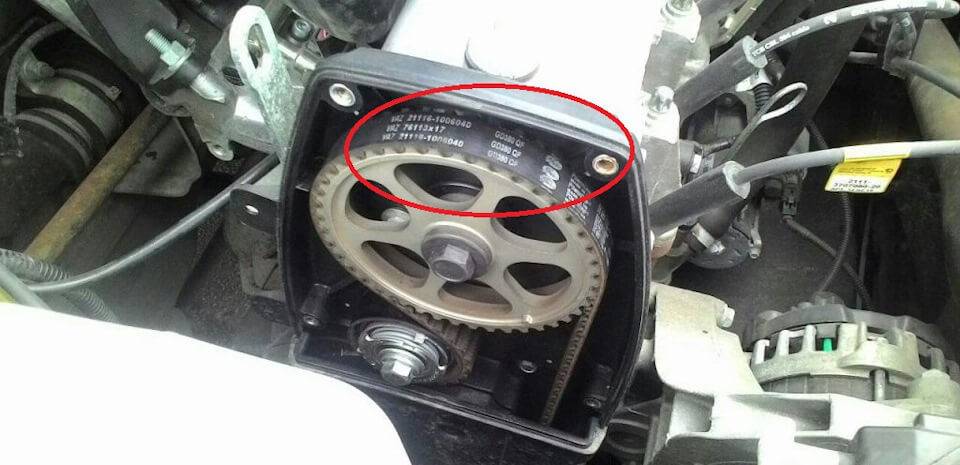

Метка на распредвале

Откручиваем натяжной ролик

  • Снимаем ролик
  • Снимаем ремень
  • Ставим новый ролик не закручивая болт до конца. По следам от ролика легко найти место от ролика

Выставляем новый ремень. Устанавливаем на шестерню коленчатого вала, после на шестерню распредвала, после протягиваем через ролик и ставим на помпу. Обязательно проверяем метки и смотрим чтобы маркировка на ремне была видна.

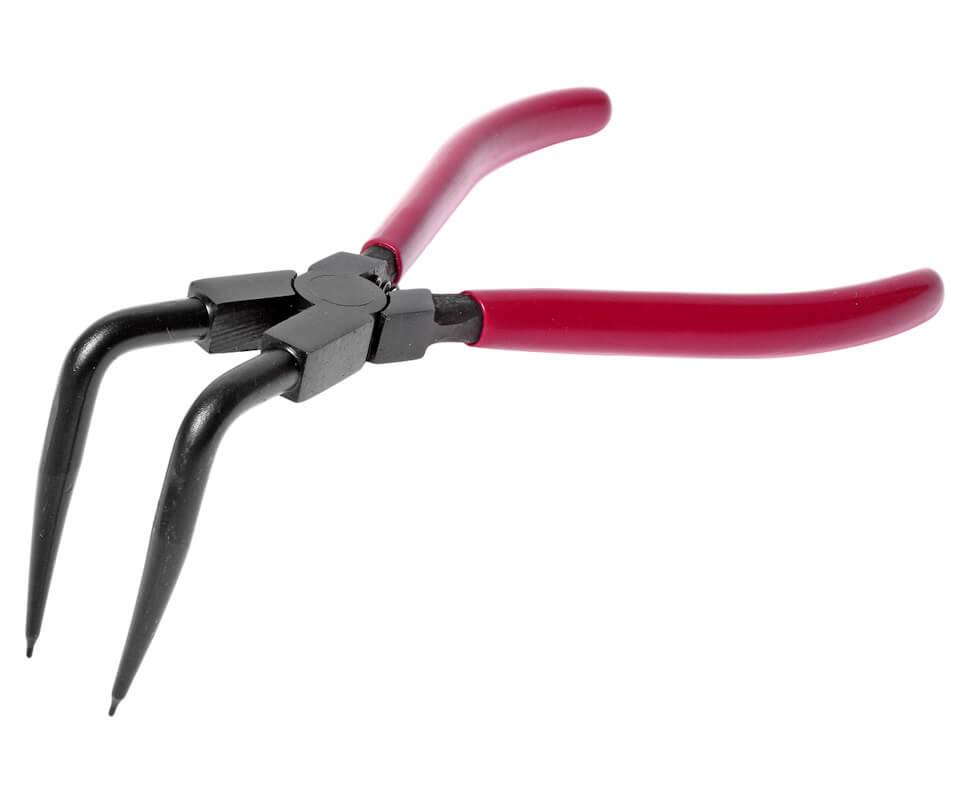

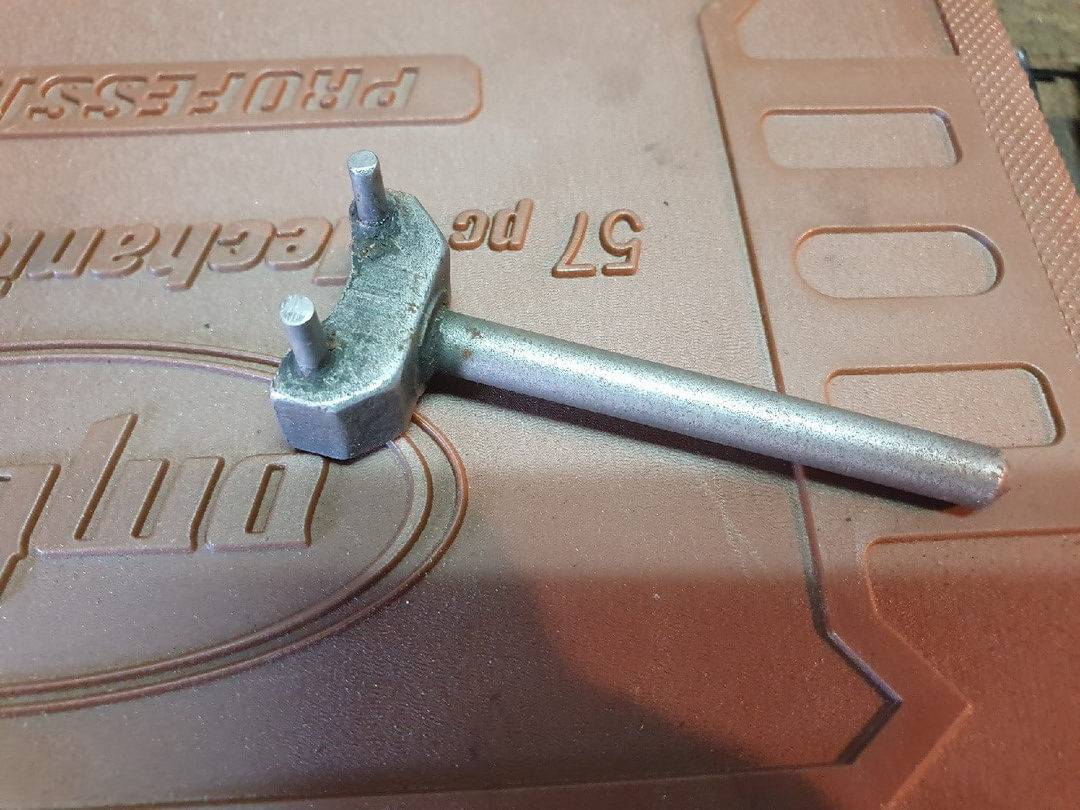

Готовим спецключ или Г-образные круглогубцы

  • Снова проверяем на месте ли метки и натягиваем ремень с помощью ролика
  • На ролике указано направление в котором следует крутить

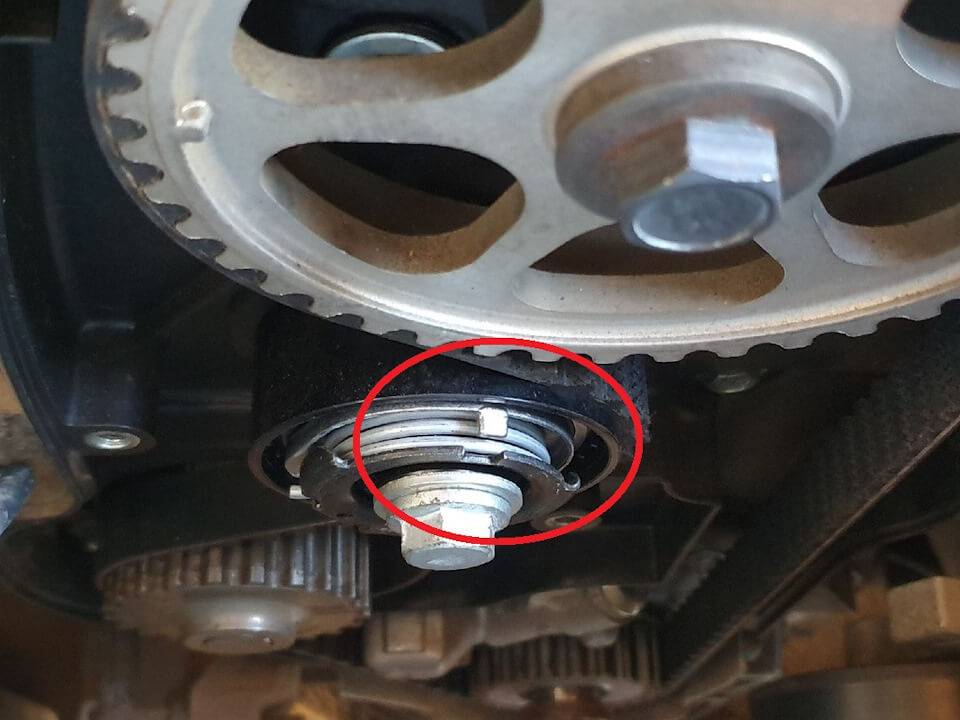

Натягиваем ремень таким образом, чтобы метки ролика совпадали и затягиваем болт

  • Прокручиваем два раза и проверяем выставились ли метки.
  • Если ничего не задевается и метки на своих местах, то замена успешна
  • После того, как закрутите шкив коленчатого вала следует провернуть его и посмотреть не задевает ли он другие детали

Если всё делать по инструкции, то замена ремня ГРМ на калине занимает до часа у новичка. В случае каких-то заминок или неудачи, можно ознакомиться с видео-инструкцией по замене ремня на калине:

Источник

Замена ремня ГРМ 8 клапанов на Lada Kalina: инструкции, фото- и видеообзор

В аннотации, идущей вместе с автомобилем говорится, что замена ремня ГРМ 8 клапанов на Калине, рекомендована через каждые сорок-пятьдесят тысяч километров, также как и на авто с двигателем в 16 клапанов. А проверка должна быть намного чаще.

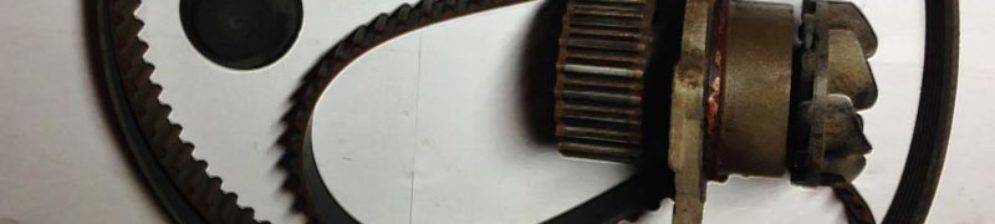

Новый ремень для замены

Если оборвется ремень на 8-ми клапанной Ладе Калина, то клапана останутся целыми, но если такое произойдет на 16-ти кл. двигателе, то их обязательно погнет. Сам по себе процесс замены несложен и очень схож как на 8-ми клапанных агрегатах, так и на 16-ти.

Для чего служит ремень ГРМ

Основное назначение ремня ГРМ на Ладе Калина это синхронизации коленвала и распредвала силового агрегата. Для того чтобы избежать недешевых работ по восстановлению мотора просто проводите вовремя замену и он прослужит столько сколько предусмотрено изготовителем.

Ремень ГРМ Лады Калина срочно нужно поменять, если на нем обнаружились повреждения

Не важно какие именно: надрывы, потертости. Также замена нужна в случае обнаружения пятен смазки на его поверхности

Как происходит замена

Процесс замены ремня газораспределительного механизма на Лада Калина с 16 и 8 клапанами проходит по сходному сценарию, но есть некоторые отличия, поэтому рассмотрим каждый отдельно.

Этапы работы

Сам по себе процесс несложный и ознакомившись с предлагаемой нами инструкцией вы сможете справиться с ним без особого труда и на это не уйдет много время.

Сразу скажем, что для замены лучше приобретать оригинальный комплект, хотя стоит он дороже. Но в любой случай, какой выбрать ваше дело, но придерживайтесь рекомендаций, данных в этой статье.

Менять лучше с помощником потому, что некоторые работы для одного будут затруднительны.

На 8 клапанном

  1. Первым делом снимаем пластиковую защиту, для этого нужно открутить три болта.
  2. Снимаем переднее колесо справа. Это необходимо для того, чтобы получить доступ щитку, который защищает силовой агрегат.
  3. Открутив два винта, оттягиваем щиток вниз, чтобы получить доступ к шкиву, который находится на коленчатом вале.

Оттягиваем и закреплеям щиток

  • Далее нужно прокрутить коленвал, таким образом, чтобы звезды валов стали по меткам.

Метки должны быть совмещены

Для того чтобы открутить маховик застопорите коленчатый вал. С той стороны, где стоит сцепление, на моторе имеется небольшая щель, через которую можно увидеть маховик. Убираем резинку и стопорим его при помощи отвертки. Возможно, для этого вам понадобиться сторонняя помощь.

Окошко закрытое резинкой

Далее снимаем ремень генератора.
Натягивающий ролик откручиваем, покуда ГРМ ремень не ослабнет.
Снимаем его, при этом шестеренками, не должны сбиться с места.
Новый натягивается на шестеренку распредвала справа. Не забываем за метки. Затем необходимо провести его через ролик, а потом натянуть на помпу.
Натяжка должна быть такой, чтобы ремень мог повернуться только на 90 градусов.
Провернув коленчатый вал, смотрим, не сбились ли метки. В случае если такое произошло, то проделанную работу придется повторить.
Работы по сборке проводятся в порядке обратном разборке.

На 16 клапанном

  1. Снимаем крышку которая находится сверху и закрывает ремень ГРМ Калины с двигателем 16 кл.
  2. Демонтируем колесо, расположенное справ спереди.

Ключ для демонтажа колеса

Убираем брызговик силового агрегата и ремень генератора, чтобы лучше было менять.
Проворачиваем коленвал, пока не сойдутся отметки шкива распредвала выпускных клапанов и шкива распределительного вала впускных клапанов с отметками, которые расположены на крышке.

Совмещение меток

Откручиваем болт, которым крепится шкив вала и снимаем его.
Снимаем ограничивающую шайбу.
Открутив болты, снимаем переднюю крышку.
Болтом крепления ролика, уменьшаем натяжение ремня ГРМ.
Снимаем ремень.
Новый ремень устанавливается в точности как продемонстрировано на фото.Схема установки

Не упустите из внимания то, что отметка на шкиве коленчатого вала должна находиться против прилива на корпусе маслонасоса.

Ставя новый следите за натяжкой ветви ремня. В таком состоянии он надевается на шкив.
Поворачиваем натяжитель в направлении стрелочек до того момента, когда на нем совместятся отметки.
Затягиваем болт, закрепляющий натяжной ролик.
В случае проворота вала ослабляем затяжку и повторяем работу.
После установки проворачиваем коленвал на несколько оборотов. Здесь необходимо удостовериться, что расположение валов не нарушилось.
Если все метки сошлись, то можно переходить к установке всех снятых деталей на собственные места.

Как видите, нет ничего сложно и надеемся, что данная статья помогла вам разобраться во всех тонкостях этого процесса. Вы теперь самостоятельно можете определить какой ремень лучше для вашего автомобиля, как его правильно менять и сколько можно на этом сэкономить.

Определение неисправности и сроки замены

Определить поврежденный ремень генератора довольно просто. Рассмотрим основные показатели:

  • Свист в пространстве под двигателем. Появляется после прибавления скорости педали газа и увеличения тока в сети.
  • Затягивание ремешка не дало результата, свист остался.
  • Треснувший или эластичный ремень Плохой ремень генератора, плохой ремень — сломанные (порванные) зубья
  • Искажение кадра, отклонение. Хорошо видна трещина в ремне генератора.

Плохой ремень генератора, плохой ремень генератора, порваны зубья.

Хорошо видна трещина в ремне генератора.

Все эти неисправности говорят о том, что пора заменить ремень генератора на машине Калины. Иначе его могут разорвать в самый неподходящий момент.

Рваная полоса на одной из Калин

Замена ремня ГРМ на Калине

1,6 литра, 8 клапанов

Мотор зарекомендовал себя еще с восьмерки, как надежный и очень выносливый. Именно этот двигатель Лады Калины не гнет клапана при обрыве ремня ГРМ.

Другие двигатели Lada Kalina

Конечно, можно было бы более подробно рассмотреть отдельно каждый силовой агрегат, но в этом нет необходимости, потому что именно остальные два двигателя гнут клапана.Прежде всего, необходимо запастись набором инструментов. В него входят отвертка с плоским жалом, желателен набор ключей с головками и трещоткой, потому что накидным или рожковым ключом проводить операции будет довольно сложно. Еще может понадобиться специальный ключ для проворота коленвала, мы рассмотрим несколько иной вариант установки меток при замене ремня.Для начала, вывешиваем переднее колесо. Устанавливаем машину либо на домкрат, либо подставляем какой-то упор. Это необходимо для того, чтобы установить коленвал по метке, для облегчения процедуры можно выкрутить свечи. Это поможет избежать сопротивления компрессии.

При этом метка на маховике должна совпасть с небольшим вырезом, который можно увидеть на корпусе коробки. После этого ослабляем натяжение ремня генератора, снимаем. Затем берем трещотку и головку на 12. Они нужны нам для того чтобы открутить кожух закрывающий ремень ГРМ на Калине.Теперь откручиваем натяжной ролик, и разворачиваем его так, чтобы натяжение ремня ГРМ уменьшилось, достаточно для того чтобы его снять

В этот момент важно обратить внимание на метку распределительного вала. Оно должно совпадать с пластиной, которые специально установлено на корпусе головки. Если метка не совпадает, то нужно еще раз проверить метку маховика, если она на месте, необходимо откорректировать установку ГРМ

Если метка не совпадает, то нужно еще раз проверить метку маховика, если она на месте, необходимо откорректировать установку ГРМ

Если метка не совпадает, то нужно еще раз проверить метку маховика, если она на месте, необходимо откорректировать установку ГРМ.

После того, как мы убедились в том, что все метки совпадают, можно снимать ремень, а затем менять его на новый. После установки, необходимо убедиться в том, что натяжка достаточна. Между помпой и распределительным валом ремень должен поворачиваться на 90 градусов. Если все требования выдержаны, собираемся в обратном порядке.

Замена ремня ГРМ на Ладе Калине 1,4 литра

Такой двигатель представлен только в 16-клапанном варианте, и он гнет клапана в случае обрыва ремня ГРМ. Об этом уже было сказано выше. Срок службы данного узла, по заявлениям производителя, составляет порядка 60 тысяч километров, но ремонт газораспределительного механизма не идет ни в какое сравнение со стоимостью ремня.Итак, для замены понадобится набор головок, чтобы открутить шестерню коленвала, сам ремень, приспособление для фиксации распределительных валов. Начинаем с того, что снимаем верхнюю часть кожуха ремня. Далее снимаем ремень генератора. Затем снимаем нижнюю часть кожуха, выставляем коленвал по метке на масляном насосе, а затем откручиваем гайку, снимает упорную шайбу.Теперь откручиваем натяжные ролики. Желательно убедиться, что никакой из них не гудит, а помпа не течет. После снимаем ремень, ставим новый и затягиваем ролики моментом 33-42 Нм. Для этой процедуры также понадобится съемник стопорных колец.

Вообще заводом устанавливается допуск погрешности в один зуб, однако, это не совсем положительно скажется на работе двигателя.

Снимок

Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. При обнаружении дефектов на ремне или значительном несовпадении элементов контроля натяжения ремня (см. фото выше) ремень необходимо заменить. Также следует поменять ремень на новый при обнаружении на нем следов моторного масла (перед монтажом нового ремня причину попадания масла на ремень нужно устранить) или при замене насоса охлаждающей жидкости.

Внимание! Выход из строя ремня привода ГРМ (обрыв и срезание зубьев) может привести к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительного валов и, как следствие, к дорогостоящему ремонту двигателя. Замену ремня привода ГРМ в соответствии с регламентом технического обслуживания проводим через каждые 75 тыс

км пробега или в случае обнаружения на ремне дефектов

Замену ремня привода ГРМ в соответствии с регламентом технического обслуживания проводим через каждые 75 тыс. км пробега или в случае обнаружения на ремне дефектов.

Во избежание повреждения датчика положения коленчатого вала необходимо снять его.

Ремень ГРМ, применяемый в модели Лада Калина, представляет собой резинотехническое изделие кольцевого вида, где присутствуют специальные зубья в строго определенном количестве. Резиновая основа армирована посредством капроновых нитей.

Назначением ремня является обеспечение передачи вращающего момента от шестерни коленчатого вала к валу распределительному если мотор 8 клапанов (или двум, если конструкция головки 16-клапанная).

Состояние указанного расходного компонента оказывает прямое влияние на работоспособность всего механизма газораспределения. И в основном требуется замена ремня ГРМ.

Выдыхаем, загиб клапанов нам не грозит

Если у вас 8-ми клапанный двигатель, то загиб клапанов и их замена как правило вам не грозит, однако если «голова» 16-ти клапанная, замена этих элементов вам обеспечена точно. Однако в этой статье мы рассмотрим, как поменять ремень ГРМ на младшем собрате, когда поломка не несёт за собой никаких неприятных последствий, и все работы можно провести почти в полевых условиях и при минимальных знаниях.

Основные поломки

У ремня ГРМ возможно три основных типа неисправности:

  • Целостность конструкции ремня нарушена – в этом случае ремень расслаивается, на его поверхности невооруженным глазом становятся видны внутренние нити. Эти неполадки возникают из-за механических повреждений, либо вследствие неверной регулировки. Такой ремень подлежит немедленной замене.
  • Перенатяжение или недотяг ремня – за степень натяга ремня отвечает натяжной ролик, который позволяет вращаться ремню вокруг собственной оси и позволяет верно отрегулировать его. Если же ремень слишком сильно натянут или слишком сильно ослаблен, то в непотребное состояние он придёт очень быстро.
  • Обрыв – самая неприятная ситуация, которая может произойти в дороге с ремнём ГРМ. В этом случае мотор полностью заглохнет и завести его вновь можно будет только установив новый элемент.

Чтобы избежать таких неприятностей завод изготовитель советует проводить его проверку каждые 15000 километров и замену в 75000 километров пробега. На самом же деле менять его следует сразу, как будут обнаружены на поверхности видимые трещины.

Правила замены ремня ГРМ и ролика

Так как на Калине бывает два типа двигателей, логично начать с 8-клапанного как более простого в конструкции.

Замена ремня ГРМ на моторе 8 клапанов

Для работы по замене на ДВС 8-кл понадобится следующий набор инструментов:

  • накидной ключ на 10 или торцевая головка с трещоткой;
  • ключ на 17;
  • отвёртка с плоским концом;
  • спецключ для натягивания ремня.

Для начала необходимо демонтировать ремешок привода генератора, после чего открутить три болта крепления крышки, под которой находится привод ГРМ. Дальнейший алгоритм действий следующий.

  1. Выставить первый поршень в верхнюю мёртвую точку.
  2. Ключом на 17 немного выкрутить крепежную гайку ролика-натяжителя, после чего при помощи спецключа повернуть ролик так, чтобы ременная передача ослабла.
  3. Теперь зубчатый ремень можно снять со шкива распределительного вала, коленчатого вала и привода водяного насоса.

Для этого следует ослабить колёсные болты и поднять правую переднюю сторону на домкрате, а далее демонтировать колесо. Так откроется доступ к гайке крепления шкива, но чтобы её открутить порой приходится приложить немало усилий. Одновременно нужно удерживать коленчатый вал от проворачивания и откручивать гайку. Чтобы не допустить проворачивания, можно всунуть плоскую отвёртку в смотровое окошко на картере сцепления (там, где выставляется метка по маховику). Теперь можно открутить гайку и снять шкив, а затем снять полностью ремень ГРМ.

Ролик-натяжитель почти всегда меняется в паре с ремнём, поэтому следует открутить гайку его крепления, после чего демонтировать ролик. Под ним будет находиться шайба, которую ни в коем случае нельзя потерять. При установке шайба вставляется в ролик, только после этого его можно устанавливать на шпильку.

Теперь можно установить ремень. Сначала он надевается на зубья шестерни коленвала, а затем вверху – на зубчатый шкив привода распредвала. При этом нужно быть внимательнее и не допустить, чтобы шкив коленвала прокатился без шкива распредвала, в противном случае придется заново выставлять метки.

После этого можно надеть на привод водяного насоса и на ролик-натяжитель. Если все зубья ремня плотно прилегают к шкивам, можно при помощи спецключа натянуть ремень ГРМ. Ремень не должен быть ослабленным или, наоборот, перетянутым. При недостаточной натяжке он будет отклоняться от прямолинейного движения, а при сильной натяжке начинает гудеть ролик-натяжитель.

Замена ремня ГРМ на моторе 16 клапанов

На Калину устанавливается двигатель, аналогичный тому, что на Приоре. Поэтому замена детали на этих автомобилях, в том числе на Калине 2, почти ничем не отличается. Для работы понадобится следующий набор инструментов:

  • домкрат;
  • трещотка с торцевыми головками;
  • набор накидных ключей;
  • биты TORX;
  • спецключ для натяжения ремня.

Как и на 8-клапанном двигателе, в первую очередь сначала отделяется ремешок привода генератора, а затем защитная крышка газораспределительного механизма. После этого защитный кожух снимается с автомобиля. Дальнейшая процедура замены выглядит следующим образом.

  1. Вывесить домкратом правую переднюю часть и снять колесо, после чего открутить гайку шкива привода генератора и снять его. Чтобы не допустить проворачивания коленвала и сбития меток, потребуется помощник: он должен включить пятую передачу и нажать на тормоз, в это время можно открутить гайку.
  2. Теперь можно выставить метки фаз газораспределения. Для этого включается пятая передача и вращается вывешенное (в данном случае – правое) колесо. Таким образом, будет вращаться коленвал и можно без труда выставить метки как на шкивах распределительных валов, так и на зубчатом шкиве коленчатого вала.
  3. Застопорить шестерни распредвалов с помощью деревянного бруска подходящего размера и открутить гайки крепления роликов (опорного и натяжителя) при помощи ключа на 15.
  4. Вместе с этим следует проверить водяной насос. При обнаружении посторонних шумов и прочих дефектов рекомендуется помпу заменить.
  5. После ослабления роликов можно снять ремешок ГРМ со всех шкивов.

Инструкция по снятию и установке ремня ГРМ на Ладе Калине

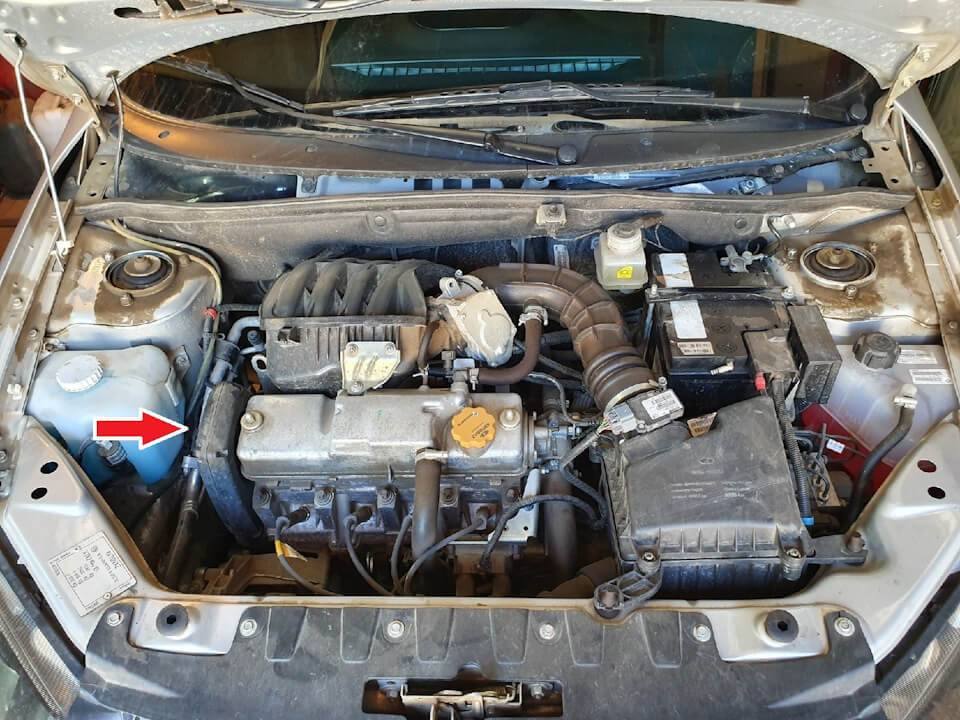

Первым делом необходимо снять ремень генератора, а затем открутить три болта крепления боковой крышки двигателя, под которой находится весь механизм ГРМ:

И снять ее, чтобы она нам больше не мешалась:

Далее необходимо выполнить такую процедуру, как: Выставление ГРМ и коленвала по меткам. После чего можно приступать дальше. Ослабляем гайку крепления натяжного ролика, и повернуть ролик таким образом, чтобы ремень ГРМ ослаб:

Когда ремень ослаблен, то его можно снимать со звезды распредвала, ролика и шестерни привода водяного насоса (помпы):

Но в данный момент снять его до конца не получится, так как снизу его блокирует шкив привода генератора, который необходимо открутить. Для большего удобства можно снять переднее правое колесо, предварительно подняв автомобиль домкратом. Таким образом доступ к гайке крепления шкива будет получше.

Теперь хочу обратить ваше внимание на тот факт, что на фото ниже будет показан восьмерочный вариант, а на Калине он совсем другой. Но суть снятия остается такой же: необходимо удерживать коленчатый вал от проворачивания и в этот момент откручивать болт

Блокировать коленвал можно толстой плоской отверткой, вставив ее конец в окно картера сцепления (где вы смотрели метку на маховике).

Отворачиваем болт до конца рукой, как показано на фото ниже:

И снимаем шкив с коленчатого вала Калины:

А вот теперь можно снимать полностью ремень ГРМ, так как больше его ничего не удерживает:

Натяжной ролик ремня также лучше менять заодно. Достаточно открутить гайку его крепления и снять его со шпильки, как это показано на фотографии ниже:

Обратите внимание, что под роликом находится толстая шайба, наглядно она показана ниже:

При установке сначала вставьте ее в натяжной ролик, и только после этого можно устанавливать ролик на свое место:

Прошу особо не обращать внимание на представленный на фото ролик, так как его происхождение мне вообще не известно. Обычно ставят другого типа с двумя отверстиями для натяжения под специальный ключ

А этот очень странный, и судя по всему вообще не с этой машины, так как поставить с ним ремень — это кошмар! Так, идем дальше!

Теперь можно устанавливать новый ремень ГРМ: Для этого сначала одеваем его на шестерню коленчатого вала внизу, затем сразу на звезду распредвала, чтобы натянуть большую ветвь:

В этот момент проследите внимательно за тем, чтобы шестерня коленвала не прокрутилась без звезды распредвала, иначе метки ГРМ собьются и придется выставлять их заново. Хоть это и не сложно, но лишняя потеря времени ни к чему. Затем можно одевать ремень с другого края на шестеренку помпы и на натяжной ролик. Посмотрите внимательно, чтобы все зубья плотно садились по шестерням, и затяните ролик до необходимого уровня, вставив в отверстия специальный ключ.

Хорошо натянутый ремень при работе двигателя не должен гулять волнами, как это часто бывает. То есть, на высоких и низких оборотах большая ветвь не должна отклоняться от прямой линии. Но в то же время нельзя его перетягивать. Обычно, при чрезмерной натяжке появляется характерный звук: гул от ролика. В таком случае необходимо слегка ослабить ремень.

Во избегания непредсказуемых последствий для основного силового агрегата Лада Калина, стоит менять ремень газораспределительного механизма (ГРМ) вовремя. Поскольку несвоевременная замена может привести к капитальному ремонту и удару по кошельку владельца. Конечно, не каждый автолюбитель сможет сделать это сам и приходится обращаться в автосервис.

Но, прочитав эту статью, можно не только научиться менять этот узел, но и правильно подбирать запасные части и определять неисправность ГРМ.

Видео замены ремня ГРМ на Лада Калина (двигатель 8 клапанов).

Для чего менять?

Производитель установил периодический регламентный срок замены ремня, выражающийся в величине пробега. Так владельцу следует склоняться к указанной процедуре через каждые 50 тыс. км. Можно раньше, если состояние указанного расходника требует такого действия.

Ременная передача в Лада Калина нуждается в регулярном осмотре. К визуальному контролю следует прибегать не реже одно раза в течение месяца. Для этого потребуется демонтировать протекционную крышку. Если на поверхности ремня появляются указанные ранее признаки износа, то такой элемент системы следует немедленно заменить, что позволит избежать внезапного порыва.

Чрезмерно изношенный ремень ГРМ становится причиной, вызывающей неисправность водяного насоса системы охлаждения. Обрыв на некоторых модификациях мотора приводит к загибу клапанов о днища поршней. В некоторых случаях отслоенные нитки кордов ремня могут намотаться на вал генераторной установки, вызвав сбои в ее работе.

Заметим, что на старых модификациях моторов 8 клапанов при обрыве ремня загиба клапанов не наблюдается. Удара не происходит благодаря специальным технологическим углублениям на днищах поршней. Новые агрегаты 8 клапанов и модификации с 16-клапанными головками такой полезной защитной опцией похвастать не могут.

В первом случае при порыве ременной передачи глохнет мотор 8 клапанов. Установив новое изделие, можно продолжать эксплуатацию. Второй вариант предполагает ремонт двигателя Лада Калина.

Причины обрыва и последствия

Факторов, по которым деталь выходит из строя, несколько. Вот лишь основные из них.

Факторы

Почему так происходит

Также немаловажно менять детали вовремя. Последствия несвоевременной замены могут быть разными

При обрыве ремня ГРМ на Калине с 8-клапанным двигателем клапаны не встречаются с поршнями, а значит и последствия не такие катастрофические, как при обрыве ремня на ДВС 16 клапанов.

Несвоевременная замена может стать причиной следующих проблем:

  • сильный износ поршневой группы и вкладышей;
  • увеличенный расход масла;
  • износ распредвалов;
  • загиб клапанов;
  • деформация шестерён.
