Меняем ремень генератора без натяжителя на Лада Гранта своими руками

Инструкция по замене своими руками

Замену ремня генератора Лада Гранта 8 клапанная машина требует так же, как и 16 клапанная после выявления дефектов либо согласно регламенту. Процедуру может выполнить водитель, не имеющий большого опыта ремонтных работ. Достаточно иметь необходимый инструментарий и базовые знания, где находятся компоненты, требующие замены.

Инструменты и материалы

Перед заменой нужно приобрести новый генераторный ремень. Чтобы не ошибиться с выбором, каталожный номер следует посмотреть в инструкции по эксплуатации. Он должен быть 1118-1041020-07. Размер должен быть равен 823 мм.

Покупать следует оригиналы, чтобы не купить подделку или некачественное изделие. На упаковке должна стоять маркировка 6РК 823.Не стоит экономить, покупая более дешевое изделие. Некачественный ремень прослужит недолго, и менять расходник придется раньше, чем это положено по регламенту. Качественные ремни выпускает компания Bosch, Gates.

Также следует купить и ролик натяжителя, если принято решение его тоже менять.

Кроме расходных материалов, нужно приготовить инструментарий:

  • набор ключей;
  • головку TORX E-14;
  • длинную отвертку;
  • домкрат;
  • упор.

Этапы

Процедура установки на Лада Гранта с кондиционером осложняется тем, что ремешок проходит через опору силового агрегата. Поэтому перед тем как одеть новый ремешок, ее придется демонтировать.

Замена состоит из следующих шагов:

  1. Сначала с помощью ключа на «19» нужно ослабить контргайку ходового винта натяжителя ремешка. Во время откручивания контргайки винт удерживаем головкой на «8».
  2. Для ослабления натяжение ремня ходовой винт вращаем по направлению движения часовой стрелки. Выполняя эти действия, можно регулировать натяжение приводного ремешка вспомогательного оборудования.
  3. Чтобы заменить ремешок, нужно снять правую опору двигателя.
  4. Перебравшись под автомобиль, нужно демонтировать правый и средний защитные щитки моторного отсека.
  5. Затем откручиваем крепления в средней и передней части подкрылка правого переднего колеса. Далее отгибаем подкрылок за тормозной диск колеса.
  6. С помощью домкрата вывешиваем правое переднее колесо и демонтируем его. Теперь крепления подкрылка можно освободить.
  7. На следующем этапе под поддон картера силового агрегата подставляем упор, чтобы он держал вес мотора.
  8. Головкой TORX E-14 выкручиваем винты, с помощью которых опора крепится к кронштейну блока цилиндров силового агрегата. С помощью головки на «17» откручиваем две гайки и болт опоры, который крепит ее к лонжерону кузова.
  9. Демонтируем опору двигателя с подушкой.
  10. Теперь через образовавшийся проем можно снимать ремешок со шкивов вспомогательных агрегатов и вытягивать из подкапотного пространства.
  11. Новый расходник устанавливаем на место изношенного изделия. При этом следует отрегулировать его натяжение с помощью винта натяжного устройства. Прогиб ремешка на промежутке между компрессором кондика и шкива силового агрегата при усилии в 10 килограмм должен находиться в пределах 7-8 мм.
  12. Сборку выполняем в обратном снятию порядке.

На этом замена закончена. Теперь вы знаете, как заменить и как подтянуть ремешок генераторной установки на Лада Гранта.

Источники

  • https://l2rv.ru/sovety/remen-generatora-2190-s-kondicionerom-razmer.html
  • https://kupe2000.ru/remen-generatora-granta-sport-16-klapannaya-s-konditsionerom-razmer/
  • https://AVSU-pitanie.ru/info/remen-generatora-lada-granta-s-kondicionerom/
  • https://olvi-group.ru/drugoe/ustanovka-remnya-generatora-granta.html
  • https://www.zr.ru/content/articles/833513-lada-granta-proverka-i-zamena-remnya-privoda-vspomogatelnyx-agregatov/
  • https://ventlife.ru/remen-generatora-granta-16-klapannaya-s-konditsionerom-razmer-markirovka/
  • https://remont-avtovaz.ru/zamena-remnya-generatora-na-lada-granta/

Проверяем состояние ремня генератора сами

Дабы убедиться в том, что ремень находится в исправном состоянии, нужно выполнить несложные действия. Изначально включается пятая передача. На ней, опираясь на передний бампер, стараемся толкнуть машину назад. Одновременно пытаемся провести визуальный осмотр ремня на всей его длине.

Срезало все пазы, такой ремень на грани разрыва

Там, согласно общему правилу, не должно присутствовать трещин, даже самых маленьких, а также разрывов и отслоений, которые случаются вследствие длительной эксплуатации резиновых изделий.

Такой ремень уже никуда не годится

Если же подобные проблемы обнаружились, то ремень подлежит замене. Аналогично проверяется и ремень ГРМ.

Также не лишним проверить и внешнее состояние самого генератора, так как его качество вызывает вопросы. Не забудьте осмотреть и ролик генератора.

Ремень уже плох, а вот ролик генератора еще походит

Процесс замены ремня генератора

https://youtube.com/watch?v=w_Gy8zxAzVI

Стандартный артикул для ремня генератора: 1118-1041020-07

  • Длина такого ремня составляет 823 миллиметра.
  • Найти его в каталоге можно по названию или же по собственному уникальному номеру 1118-1041020-07.
  • Маркировка на коробке укажет на индекс 6РК 823.

Помимо этого, подготовьте заранее достаточно длинную отвертку, а также ключ «на 13». Может потребоваться и нож, чтобы убрать старый ремень.

  1. Для начала, убираем старый ремень, или то, что от него осталось. Как мы уже сказали, делать это нужно каждые тридцать тысяч километров пути, даже если состояние ремня на вид полностью удовлетворительное. Убирается ремень простым ножом.

  2. Теперь находим болт нижнего крепления генератора. Постарайтесь отвернуть его буквально на несколько оборотов, в чём поможет ключ «на 13».
  3. Тем же ключом отворачивается гайка, после чего полностью вытаскивается болт верхнего крепления генератора.
  4. Теперь нужно быть очень осторожным. Необходимо постараться провернуть генератор таким образом, чтобы верхняя проушина точно зашла за поверхность выступа, находящегося на кронштейне. Уверенно прижимаем генератор к данному кронштейну, и фиксируем его там обычной проволокой. Привязать лучше всего его к гайке крепления крышки ГБЦ.
  5. Теперь аккуратно надеваем ремень на шкив генератора, а также на поверхностную часть шкива привода генератора.
  6. Снова включаем пятую передачу, одновременно прижимая ремень к шкиву. В таком положении стараемся подтолкнуть автомобиль назад, пока ремень полностью не станет на своё место.
  7. Теперь уже можно отвязывать проволоку, и начать отжимать отвёрткой генератор в том месте, где он соприкасался с кронштейном. Не забудьте вставить верхний болт крепления генератора.

После этого остаётся лишь позаботиться о том, чтобы завернуть нижний болт и гайку верхнего болта крепления генератора. Этого будет достаточно, чтобы установить всё на место.

Альтернативные варианты

Конечно же, многие автолюбители прекрасно понимают, чем чревато отсутствие натяжителя ремня. Дело в том, что ремень, достаточно часто, бывает перетянут, что приводит к слишком быстрому износу подшипника генератора. Узнать об этой проблеме можно по характерному звуку, напоминающему вой. Устранить подобный конструктивный недостаток можно, если установить натяжитель ремня генератора. Самый частый вариант — это установка натяжителя с Лада Калина.

Установка натяжителя ремня генератора

Причина отказа от натяжителя проста. Производитель пытался сэкономить дополнительные средства, сделав машину одной из самых доступных в мире. И характерно это только для самых дешевых комплектаций (стандарт и норма), которые поставляются с восьмиклапанными силовыми агрегатами.

Чтобы облегчить процесс контроля натяжения ремня, можно просто заменить кронштейн генератора, проведя его предварительную доработку.

Слева кронштейн с натяжителем с Калины, справа стандартная версия с Гранты

В стандартном кронштейне вы не найдёте отверстий для ролика с натяжителем. Вместо этого можно собрать новый кронштейн, который будет основан на базе Лады Калины первого поколения. Как мы уже сказали, нам понадобится:

  1. сам кронштейн от указанного автомобиля,
  2. натяжной ролик,
  3. кронштейн ролика натяжителя,
  4. а также сам ремень генератора всё от той же Лады Калины первого поколения.
  5. К тому же, не забудьте о покупке натяжителя винтового, соответствующей втулки и болта.

Сам процесс замены схож с заменой стандартных деталей Лада Гранта. Впрочем, если у вас отсутствуют соответствующие технические знания, то для сборки конструкции стоит обратиться в сервисный центр.

Как заменить ремень генератора Гранта

Процесс замены непрост и зависит от комплектации машины: есть ли натяжитель, кондиционер. В последнем случае не обойтись без подъемника и демонтажа опоры двигателя из-за шкива муфты компрессора кондиционера.

Как поменять ремень на Гранте 8 и 16 клапанной без кондиционера и натяжителя

Что потребуется для работы:

Шаг 1. Демонтаж

Машина на ровной поверхности, включена нейтралка без ручника. АКБ отсоединен.

Если старый ремень не нужен – режем его в доступном месте и вытаскиваем.

Если старый надо сохранить – делаем все до шага 3.

Шаг 3. Поднимаем деталь

Прокручиваем генератор вверх. Верхнее крепление становится выше кронштейна, к которому оно прикручивается.

Прижимаем деталь к двигателю. Крепкой проволокой фиксируем. Например, подвешиваем к болту ГБЦ.

Шаг 4. Установка нового

Натягиваем новый на шкивы.

Включаем пятую передачу, толкаем машину назад, прижимая ремень к шкиву 1 на картинке. Здесь пригодится помощник.

Как только оденем, работаем в обратном порядке:

Замена ремня генератора на Гранте с кондиционером

Здесь сложнее. Пошагово:

Шаг 1. Натяжитель

Машина на подъемнике или эстакаде.

Открываем капот. Снимаем клеммы с АКБ.

Находим натяжитель, достаем накидные ключи 19 и 8:

Снимаем переднее правое колесо. Ключами 8, Torx t20, t27 демонтируем подкрылок по схеме.

Шаг 4. Опора двигателя

Готовимся снимать опору движка.

Воротком или трещоткой с головкой Е14 откручиваем винты крепления опоры к двигателю.

Головкой 17 откручиваем винты фиксации опоры к кузову.

Шаг 5. Демонтаж и установка

Снимаем ремень со шкивов и роликов, вытаскиваем.

Установку нового проводим в обратной последовательности.

Итоговое натяжение регулировать настройкой натяжителя.

Что нужно, чтобы заменить на Ладе Гранте

Инструмент

Для работы нам понадобится:

  • острый нож (удалить старый ремень);
  • плоская отвёртка подлиннее;
  • гаечный ключ на «13»;
  • новый ремень. Номер по каталогу 1118–1041020–07, размер – 823 мм.

Инструкция по замене

Ремень заменяется так:

Убираем дефектный ремень.
С помощью ключа на «13» ослабляем болт, крепящий генератор снизу

Надо слегка ослабить, не вывинчивая до конца.

Раскручиваем верхнее крепление и убираем гайку с болтом.
Соблюдайте особую осторожность. Поворачивая генератор, пока верхняя проушина окажется точно за поверхностью выступа на кронштейне, обычной проволокой зафиксируем их в таком положении.

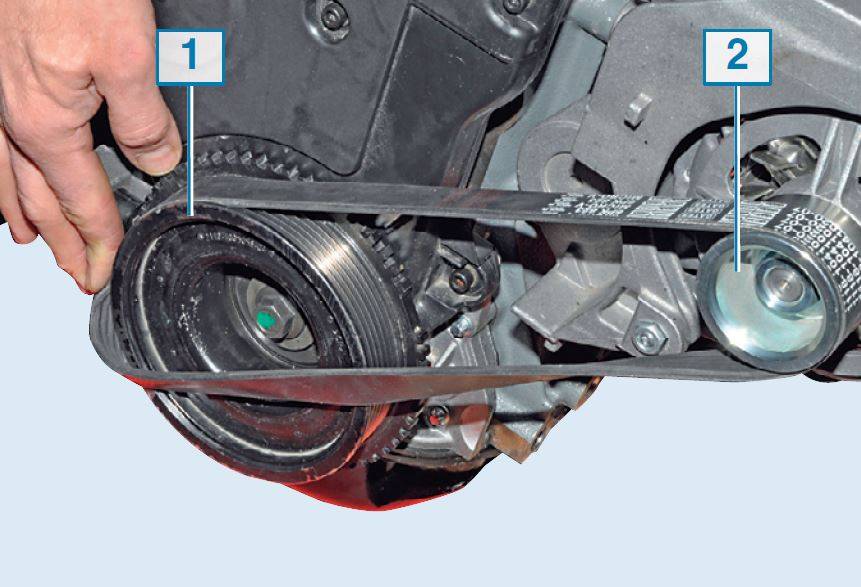

Надеваем ремень на шкив генератора (на фото 2), и на верхнюю часть шкива привода (на фото 1).
Включив пятую передачу, толкаем машину назад

Нам нужно провернуть шкив привода таким образом, чтобы ремень лёг на своё место.
Убираем проволоку и осторожно отвёрткой отодвигаем генератор на исходную позицию.
Возвращаем на место верхние болт и гайку, закручиваем их, затем подтягиваем нижний.

Надеваем новый ремень на шкивы

Так заменяется ремень на 8-клапанном моторе в машине без кондиционера. Дальше можно завести мотор и для проверки нагрузить генератор – включить отопление, дальний свет, другие приборы.

Последовательность действий при доработке кронштейна генератора своими руками на Ладе Гранте

  1. Стачиваем 2 – 3 см с каждой из сторон крепления генератора. Делать это лучше в стационарных тисках с использованием сверлильного оборудования. За неимением оснастки пользуемся шлифовальной машиной, которая известна как «болгарка».

Стачиваем 2-3см с каждой стороны

  1. Дрелью со сверлом по металлу (на «8») рассверливаем штатное отверстие на креплении, делая длину хода для болта 1.5 — 2.0 см.

Рассверливаем штатное кольцо

  1. «Болгаркой» частично подтачиваем ребро жесткости на креплении, чтобы оно не препятствовало свободному ходу преобразователя.
  1. Вырезаем уголок металла длиной 40 мм и толщиной 30 – 40 мм, загибаем край. Получилось некое подобие буквы «Г». Один конец крепится к кронштейну, на другой навариваем гайку на «10».

Уголок буквой Г

  1. Собираем элементы конструкции, вкручиваем болт для натяжения ремня привода генератора.
  2. Устанавливаем преобразователь, кронштейн без натяжителя на штатное место.
  3. Переводим кулису в положение третьей передачи, надеваем ремень привода, рукой проворачиваем шкив коленвала.
  4. Проверяем степень натяжения ремня.

Степень натяжения ремня

В завершение запускаем двигатель, проверяем работоспособность системы.

Проверяем состояние ремня генератора сами

Дабы убедиться в том, что ремень находится в исправном состоянии, нужно выполнить несложные действия. Изначально включается пятая передача. На ней, опираясь на передний бампер, стараемся толкнуть машину назад. Одновременно пытаемся провести визуальный осмотр ремня на всей его длине.

Срезало все пазы, такой ремень на грани разрыва

Там, согласно общему правилу, не должно присутствовать трещин, даже самых маленьких, а также разрывов и отслоений, которые случаются вследствие длительной эксплуатации резиновых изделий.

Такой ремень уже никуда не годится

Если же подобные проблемы обнаружились, то ремень подлежит замене. Аналогично проверяется и ремень ГРМ.

Также не лишним проверить и внешнее состояние самого генератора, так как его качество вызывает вопросы. Не забудьте осмотреть и ролик генератора.

Ремень уже плох, а вот ролик генератора еще походит

Процесс замены ремня генератора

Стандартный артикул для ремня генератора: 1118-1041020-07

  • Длина такого ремня составляет 823 миллиметра.
  • Найти его в каталоге можно по названию или же по собственному уникальному номеру 1118-1041020-07.
  • Маркировка на коробке укажет на индекс 6РК 823.

Помимо этого, подготовьте заранее достаточно длинную отвертку, а также ключ «на 13». Может потребоваться и нож, чтобы убрать старый ремень.

  1. Для начала, убираем старый ремень, или то, что от него осталось. Как мы уже сказали, делать это нужно каждые тридцать тысяч километров пути, даже если состояние ремня на вид полностью удовлетворительное. Убирается ремень простым ножом.

Снимаем ремень путём простого отрезания, удобнее всего канцелярским ножом

После этого остаётся лишь позаботиться о том, чтобы завернуть нижний болт и гайку верхнего болта крепления генератора. Этого будет достаточно, чтобы установить всё на место.

Альтернативные варианты

Конечно же, многие автолюбители прекрасно понимают, чем чревато отсутствие натяжителя ремня. Дело в том, что ремень, достаточно часто, бывает перетянут, что приводит к слишком быстрому износу подшипника генератора. Узнать об этой проблеме можно по характерному звуку, напоминающему вой. Устранить подобный конструктивный недостаток можно, если установить натяжитель ремня генератора. Самый частый вариант — это установка натяжителя с Лада Калина.

Установка натяжителя ремня генератора

Причина отказа от натяжителя проста. Производитель пытался сэкономить дополнительные средства, сделав машину одной из самых доступных в мире. И характерно это только для самых дешевых комплектаций (стандарт и норма), которые поставляются с восьмиклапанными силовыми агрегатами.

Чтобы облегчить процесс контроля натяжения ремня, можно просто заменить кронштейн генератора, проведя его предварительную доработку.

Слева кронштейн с натяжителем с Калины, справа стандартная версия с Гранты

В стандартном кронштейне вы не найдёте отверстий для ролика с натяжителем. Вместо этого можно собрать новый кронштейн, который будет основан на базе Лады Калины первого поколения. Как мы уже сказали, нам понадобится:

  1. сам кронштейн от указанного автомобиля,
  2. натяжной ролик,
  3. кронштейн ролика натяжителя,
  4. а также сам ремень генератора всё от той же Лады Калины первого поколения.
  5. К тому же, не забудьте о покупке натяжителя винтового, соответствующей втулки и болта.

Цена всего этого набора достигает двух тысяч рублей, за которые вы сможете значительно усовершенствовать конструкцию автомобиля, и продлить срок службы отдельных деталей.

Сам процесс замены схож с заменой стандартных деталей Лада Гранта. Впрочем, если у вас отсутствуют соответствующие технические знания, то для сборки конструкции стоит обратиться в сервисный центр.

Такая техническая «оплошность» произошла не случайно. Дело в том, что Лада Гранта разрабатывалась с прицелом на невысокую розничную стоимость. А, учитывая снижение курса рубля, данное авто сумело войти в десятку самых дешевых автомобилей в мире. При этом оснащение Лада Гранта намного выше, нежели у конкурентов по списку.

А некоторые проблемы, вроде натяжителя ремня генератора, можно решить самому. Учитывайте только вопросы гарантии, которые могут быть нарушены во время установки.

Обзор цен производителей на ремень генератора Лада Гранта

Технические параметры ремня:

  • Длина: 823 мм.
  • Толщина: 3.0 мм.
  • Материал: этиленпропиленовый каучук.
  • количество ребер: 6.
АртикулЦена (Руб.)АртикулЦена (Руб.)
Оригинал
Ремень генератора на Гранту c кондиционером Gates MICRO-V 6PK995От 500Без кондиционера

1118-1041020-07

От 500
Аналоги
GATES 6PK1113От 400 — 450LYNXAUTO 6PK0823ELОт 400 — 450
GATES 6PK1123—/—LYNXAUTO 6PK0995—/—
GATES 6PK745—/—AYWIPARTS AW2120354—/—
LYNXauto 13X1050LX—/—AYWIPARTS AW2120037—/—
LYNXauto 10X938LX—/—LYNXauto 10X825LX—/—
LYNXauto 10X750LX—/—CONTITECH AVX13X1050—/—
CONTITECH AVX10X750—/—CONTITECH AVX10X825—/—
JP GROUP 1118005100—/—FLENNOR A5361—/—

*цены актуальны состоянием на 26.10.2018 года.

Замена ремня генератора на Ладе Гранте 8 клапанной

  1. Помещаем машину на ровную платформу (площадку), открываем капот.
  1. Снимаем расширительный бачок системы охлаждения для удобства, отводим его в сторону.
  2. Ключом на «13» отпускаем верхнее, нижнее крепление генератора, но гайки при этом не скручиваем.
  3. Подаем корпус генератора вперед, к стенке блока цилиндров до упора.
  4. Сбрасываем старый РПМ.


Сбрасываем старый ремень

  1. Проводим дефектовку шлицов генератора, вала коленвала. При отсутствии замечаний, деформации канавок укладываем новый РПМ.
  2. Монтировкой отводим корпус в исходное положение, привинчиваем гайку нижнего и верхнего крепления.
  3. Завершаем сборку.


Закрепляем гайки 1 — нижняя, 2 — верхняя

Замена ремня генератора без натяжителя на Ладе Гранте окончена.

Выставить точное натяжение РПМ в домашних условиях достаточно сложно, т.к. для этого необходимо специальное оборудование. Воспользуйтесь обычным тестером (мультиметром), прибор имеется у каждого второго автомобилиста.

Выставляем натяжение следующим способом:

  1. После того, как надели ремень, запускаем двигатель.
  2. Надеваем две клеммы мультиметра на аккумуляторную батарею.
  3. Смотрим напряжение на «выходе», его величина должна быть близка к 14.00 В. Если меньше, то увеличиваем натяжение, если больше — отпускаем.

Как заменить ремень генератора Гранта

Процесс замены непрост и зависит от комплектации машины: есть ли натяжитель, кондиционер. В последнем случае не обойтись без подъемника и демонтажа опоры двигателя из-за шкива муфты компрессора кондиционера.

У Гранты с кондиционером для установки нужно будет вывешивать колесо и снимать одно крепление ДВС.

Как поменять ремень на Гранте 8 и 16 клапанной без кондиционера и натяжителя

Что потребуется для работы:

  • нож, если надо просто срезать старую деталь;
  • вороток или трещотка с головкой 13;
  • длинная крепкая проволока;
  • плоская отвертка;
  • напарник – можно заменить самому, но с помощником легче.

Шаг 1. Демонтаж

Машина на ровной поверхности, включена нейтралка без ручника. АКБ отсоединен.

Если старый ремень не нужен – режем его в доступном месте и вытаскиваем.

Если старый надо сохранить – делаем все до шага 3.

Замена нужна длиной 8223мм, шестиклиновой. Называется 6РК 823. ФОТО: www.zr.ru

Шаг 2. Убираем крепление генератора

Подбираемся к креплению генератора с головкой 13:

  1. страгиваем на 2-3 витка нижний болт;
  2. ей же полностью выкручиваем верхний болт.

В таком положении переходим к установке. ФОТО: www.zr.ru

Шаг 3. Поднимаем деталь

Прокручиваем генератор вверх. Верхнее крепление становится выше кронштейна, к которому оно прикручивается.

Прижимаем деталь к двигателю. Крепкой проволокой фиксируем. Например, подвешиваем к болту ГБЦ.

В таком положении переходим к установке. ФОТО: www.zr.ruНа данном этапе можно снять старую деталь, если не стали резать. Включаем пятую передачу и толкаем машину назад, отжимая ремень отверткой со шкива привода генератора.

Шаг 4. Установка нового

Натягиваем новый на шкивы.

Установка проходит в положении генератора, когда он прижат к двигателю. ФОТО: www.zr.ru

Включаем пятую передачу, толкаем машину назад, прижимая ремень к шкиву 1 на картинке. Здесь пригодится помощник.

Как только оденем, работаем в обратном порядке:

  • отвязываем генератор;
  • отжимаем его в рабочее положение;
  • возвращаем верхний болт крепления, затягиваем нижний.

Замена ремня генератора на Гранте с кондиционером

Здесь сложнее. Пошагово:

  1. загоняем авто на подъемник или эстакаду;
  2. снимаем натяжитель;
  3. скидываем переднее правое колесо;
  4. подпираем ДВС и демонтируем подушку;
  5. меняем нужную деталь.

Вся проблема в пунктах 5 (муфта компрессора кондиционера) и 7 (правая опора двигателя) – через них проходит наш ремень (номер 6). Остальное: 1-привод вспомогательных устройств, 2/3-натяжитель, 4-генератор. ФОТО: www.zr.ru

Что потребуется

  • новый ремень маркировки 6РК 995;
  • накидные ключи 8, 19;
  • торцевые ключи 8, 10;
  • ключи Torx T20, T27;
  • трещотка с удлинителем и головками Е14, 17.

Шаг 1. Натяжитель

Машина на подъемнике или эстакаде.

Шпильки переднего правого колеса ослаблены.

Открываем капот. Снимаем клеммы с АКБ.

Находим натяжитель, достаем накидные ключи 19 и 8:

  1. 19 накидываем на ходовой винт;
  2. 8 держим контргайку;
  3. страгиваем;
  4. крутим ходовой винт по часовой стрелке – ослабляем натяжение.

Страгиваем контргайку, ослабляем натяжение. ФОТО взяты с: www.zr.ru

Нужны ключи 8, 10. Снимаем:

  • центральный щиток (номера 1, 5, 7);
  • правый щиток (номер 2).

Шаг 3. Колесо

Снимаем переднее правое колесо. Ключами 8, Torx t20, t27 демонтируем подкрылок по схеме.

Для работы с подкрылком нужны три разных ключа. Сняв, получаем доступ к опоре ДВС. ФОТО: www.zr.ru

Шаг 4. Опора двигателя

Готовимся снимать опору движка.

Надежно подпираем двигатель под картер – опора должна принять на себя вес ДВС.

Воротком или трещоткой с головкой Е14 откручиваем винты крепления опоры к двигателю.

Головкой 17 откручиваем винты фиксации опоры к кузову.

Снимаем опору. Убедитесь, что вес двигателя надежно перемещен на упор в картер!!! ФОТО: www.zr.ru

Шаг 5. Демонтаж и установка

Снимаем ремень со шкивов и роликов, вытаскиваем.

Установку нового проводим в обратной последовательности.

Не перепутайте винты крепления опоры к двигателю. Верхний (входит в треугольную часть) короче нижнего!
Перепутать опасно для дальнейшей эксплуатации машины. ФОТО: www.zr.ru

Итоговое натяжение регулировать настройкой натяжителя.

Процесс замены ремня генератора

  • ключ «на 8»,
  • ключ «на 10»,
  • ключ «на 13»
  • ключ «на 18»,
  • баллонный ключа для демонтажа колеса,
  • а также специального приспособления, каталожный номер которого выглядит, как 67.7834-9703. В принципе, если данного приспособления у вас нет, то можно обойтись и без него. Но повышается вероятность повреждения ремня.

Если вы готовитесь заменить ремень генератора на версии с кондиционером, то позаботьтесь о том, чтобы у вас под руками были все вышеперечисленные инструменты.

  1. Ключом «на 13», которым ослабляем гайку.
  2. Теперь на помощь приходит ключ «на 10», которым регулировочный болт откручивается.
  3. Далее необходимо провести сдвиг генератора и заменить его ремень. С этой целью аккуратно сдвигаем генератор в сторону к двигателю.
  4. Таким образом, мы открываем возможность по дальнейшей работе, которая заключается в откручивании переднего правого колеса. Оно должно быть полностью демонтировано с автомобиля.
  5. Аналогичные действия должны быть проделаны и с соответствующим подкрылком. Теперь уже можно свободно снять старый ремень генератора, заменив его новым.

Особенности на версии с кондиционером

Что же касается особенностей, которые характеризуют работы на автомобиле с кондиционером, то они присутствуют. Мы говорим о том, что изначально придётся смочить болты крепления подушки мотора и кронштейна. Для этого достаточно будет стандартной смеси WD40. Время действия смеси составит около четверти часа. После этого можно будет аккуратно открутить гайку кронштейна.

Берём домкрат, который подставляем под правую переднюю часть автомобиля. «Баллонным» ключом ослабляем гайки, после чего откручиваем переднее правое колесо, с полным его демонтажем. Снова опускаем автомобиль, откручивая натяжной ролик. Теперь мы можем отогнуть ремень и открутить болты, которые и фиксируют подушку.

Говоря о сдвигании подушки, нужно учитывать, что автомобиль должен быть опущен максимально аккуратно, дабы он начал лишь немного вывешиваться. После этого подушка отодвигается в направлении до силового агрегата. Достаточно будет лишь небольшого усилия, чтобы ремень генератора полностью открылся нашему взору, и мы смогли его снять, проведя после этого установку нового ремня.

И, конечно же, не забудьте установить колесо на своё место. Для этого автомобиль нужно поднять на домкрате, таким образом, дабы опустить мотор. Старайтесь контролировать положение подушки, а также ремня генератора. После этого должны быть установлены болты подушки, и закручены до своего максимума. Это же касается гайки фиксации кронштейна. И лишь после этого можно надеть колесо, а автомобиль опустить на все «свои четыре».

Особенности на версии без кондиционера

Замена ремня генератора в обычной версии намного проще, некоторые Грантоводы меняют ремень не снимая колёс и не поднимая автомобиль на домкрате.

Особенности натяжения ремня на Лада Гранта

Изначально должен быть установлен кронштейн и надет ремень на шкив коленчатого вала со шкивом генератора. Далее подходящим ключом накидного типа фиксируем на шестиграннике регулировочной шпильки устройства для натяжения.

Удерживая шпильку ключом, нужно немного ослабить затяжку контргайки, и вращать регулировочную шпильку по направлению против часовой стрелки. В этот момент натяжной ролик будет немного сильнее надавливать на верхнюю ветвь ремня, что натянет его.

Натягиваем ремень, одновременно затянув контргайку шпильки. Если усилие составляет 10 кг/с, то ремень должен прогибаться на десять миллиметров.

Учитывайте и то, что после недолгой эксплуатации ремня, его нужно подтянуть, так как присутствует фактор естественного провисания.

Дополнительные советы

Бывали случаи, что, даже при совпадении каталожных номеров, ремни были совершенно разными. А от этого зависит работоспособность автомобиля и продолжительность его службы.

После замены ремня нужно завести мотор, и дать максимальный уровень нагрузки на электрическую сеть авто. Для этого нужно включить дальний свет, фары, отопительные приборы. В это время активно «подгазовывайте». Если присутствует свист, то это говорит о необходимости подтянуть ремень, так как он провисает.

Самостоятельная проверка состояния ремня генератора

Перед тем, как поменять ремень навесного оборудования, водители должны сделать его визуальный осмотр, чтобы убедиться в необходимости его замены. Для выполнения диагностики автомобиль следует установить в неподвижное состояние. Чтобы авто не покатилась при осмотре, под колеса следует установить фиксаторы. Ремень генератора находится в моторном отсеке, и натянут на шкивы навесного оборудования.

Проверку следует делать всего изделия. Осмотрев один участок, последовательно осматривают все остальные, проворачивая ремень. Можно сделать метку на месте, с которого начался осмотр.

О необходимости замены говорят следующие признаки:

  • трещины и потертости на поверхности, как внутренней, так и внешней;
  • обтрепанные, боковые стороны;
  • отслоение резины от резины;
  • механические повреждения;
  • следы масла и рабочих жидкостей не поверхности.

При осмотре также нужно проверить натяжение ремня. Если он будет натянут слабо, генератор будет работать не в полную силу. Слишком сильное натяжение приводит к преждевременному износу подшипников и ремешка. Для проверки натяжения нужно нажать на ремень в месте свободном от оборудования. При усилии примерно в 10 кг прогиб не должен быть больше 7-8 см.

Если натяжение недостаточное, то нужно знать, как натянуть ремень. В роли регулятора выступает винт натяжителя, с его помощью выполняется натяжение (автор видео – Remgar).

При замене ремня желательно менять ролик натяжителя, который нужно также осмотреть. На нем должны отсутствовать царапины, сколы, люфт, деформации. Ролик должен свободно вращаться без задержек. Не следует пренебрегать регулярной проверкой состояния ременной передачи.

Если ремень оборвется в пути, дальнейшее передвижение возможно только за счет аккумулятора. Но даже при полной его зарядке, на нем можно будет передвигать не более одного часа. Поэтому рекомендуется иметь в багажнике запасной ремень генератора на случай его обрыва.

Снимок53252323


Маркировка ремня привода вспомогательных агрегатов 6РК 995 (шестиклиновой, длина — 995 мм). Маркировка ремня привода вспомогательных агрегатов 6РК 995 (шестиклиновой, длина — 995 мм).

С целью улучшения визуального контроля снимаем пластмассовый кожух двигателя. Для проверки состояния ремня включаем пятую передачу в механической коробке передач, толкаем автомобиль (либо вращаем вывешенное колесо) и осматриваем ремень по всей длине. На автомобиле с автоматической коробкой передач снимаем правый грязезащитный щиток моторного отсека и, вращая коленчатый вал за болт шкива привода вспомогательных агрегатов, проверяем состояние ремня.

С любой из коробок передач возможен и следующий способ: мелом наносим метки на участки ремня и, включая стартер на короткие промежутки времени, проворачиваем коленчатый вал на небольшие углы. Осматриваем ремень по всей длине, контролируя по меткам пройденные участки.

На ремне не должно быть трещин, разрывов и отслоений резины от тканевой основы. Дефектный ремень необходимо заменить. Для этого со стороны моторного отсека…

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
