Замена реле регулятора генератора на Лада Калина: фото, видео

Как снять генератор на ЛАДА «Гранта»

Снимать генератор “Гранты” приходится по различным причинам: для ремонта, обслуживания, доработки агрегата. Сделать это можно без помощи других, если знать как снять генератор на “Гранте”. Зависимо от модификации автомобиля (8-ми либо 16-ти клапанный движок, наличие кондюка), процедура демонтажа генератора имеет свои особенности, потому стоит разглядеть каждый вариант раздельно.

Как снять генератор на 8-ми клапанной “Гранте” без кондиционера

Для работы пригодятся:

Перед тем, как снять генератор на “Гранте” без кондюка, следует отключить “массу” от аккума, сняв минусовую клемму. Порядок действий последующий:

открутить 2 задних болта крепления защиты мотора;
открутить 4 фронтальных болта защиты мотора;
снять защиту мотора (брызговик) с машины;
отстыковать колодку проводов от генератора;
демонтировать защитный колпачок гайки, удерживающей силовой провод;
открутить гайку и отстыковать силовой провод генератора;
открутить верхнюю гайку крепления генератора “Гранта”;
отжать генератор монтажной лопаткой и извлечь верхний болт крепления;
открутить нижний болт крепления генератора;
отодвинуть генератор от мотора монтажной лопаткой и извлечь нижний болт крепления;
сместить генератор в направлении правого брызговика;
снять ремень генератора со шкива агрегата;
вытащить генератор;
снять ремень генератора со шкива коленвала.

Чтобы поставить генератора ЛАДА “Гранта” на место, необходимо выполнить действия в обратном порядке.

Важно: при установке ремня генератора следует убедиться, что ручьи шкивов и ручьевые дорожки на ремне совпадают

Как поменять генератор на 16-клапанной “Гранте”

Крепление генератора на 16-клапанной вариации “Гранты” отличается наличием механизма натяжения ремня. Поэтому процедура замены генератора на этой модели немного отличается. Для работы понадобятся торцовые ключи на 8, 10 и 13. Как и при демонтаже генератора с 8-клапанной “Гранты”, перед началом работ надо снять клемму “массы” с аккумулятора, чтобы устранить вероятность короткого замыкания.

Снимаем генератор

ладакалина ,меняем контактные кольца якоря.

Замена контактных колец генератора ВАЗ Калина.Как снять генератор.

Как снять генератор

на 16кл.Калине .Если у вас возникли вопросы, вы можете задать их в группе Вконтакте -…

После этого необходимо снять защиту двигателя, открутив 4 передних и два задних болта, крепящих ее к деталям кузова. Снимается генератор 16-клапанной “Гранты” следующим образом:

отсоединить колодку от вывода “D” на генераторе;
снять резиновый колпачок, прикрывающий вывод “В+” генератора;
при помощи ключа на 10 открутить гайку, удерживающую наконечник провода;
ослабить затяжку гайки натяжной планки, используя ключ на 13;
вращая регулировочный болт натяжителя против часовой стрелки, ослабить натяжение ремня генератора “Гранта” (необходим торцовый ключ на 10);
сдвинуть генератор в сторону двигателя и снять ремень со шкивов;
выкрутить и извлечь регулировочный болт механизма натяжения ремня из кронштейна крепления генератора;
демонтировать натяжную планку;
открутить нижнюю гайку крепления генератора “Гранта”;
снять дистанционную втулку и вытащить нижний болт крепления;
снять натяжную планку;
вытащить генератор ЛАДА “Гранта”.

Признаки неисправности

Так, в случае пониженного напряжения аккумуляторная батарея попросту не будет заряжаться. То есть, утром вы не сможете завести машину, возможно даже не засветятся лампы на приборной панели или неприятности возникнут во время движения. Например, тусклые фары в темное время суток, неустойчивая работа электросистемы (проблемы с электроприборами — дворниками, обогревателями, магнитолой и так далее).

В случае повышенного напряжения велика вероятность уменьшения уровня электролита в банках аккумулятора, или его выкипание. Также может появиться белый налет на корпусе АКБ. При перезарядке батарея может вести себя неадекватно.

Признаки, неисправности и ремонт генератора и регулятора напряжения

Кроме этого, еще можно выделить следующие признаки неисправности регулятора напряжения (в отдельных случаях некоторых из них могут как иметь место, так и отсутствовать, все зависит от конкретной ситуации):

при включении зажигания на приборной панели не светится контрольная лампочка (хотя это может быть признаком и других неисправностей, например, того, что он перегорела, отпал контакт и так далее);
после запуска не гаснет индикатор аккумулятора на приборной панели, то есть, имеют место явные неисправности в зарядке АКБ;
яркость свечения фар становится зависима от оборотов двигателя (это можно проверить где-нибудь в безлюдном месте, установив автомобиль напротив стены и погазовать — если при этом свечение будет меняться, то, скорее всего, регулятор напряжения неисправен);
машина перестала нормально заводиться с первого раза;
постоянно разряжается аккумуляторная батарея;
при превышении количества оборотов двигателя свыше 2000 об/мин индикаторы на приборной панели отключаются;
динамические характеристики машины падают, особенно это заметно на высоких оборотах двигателя;
в некоторых случаях может закипеть аккумуляторная батарея.

Реле регулятор на калине

Любое электрооборудование рано или поздно выходит со строя. Так, самой распространенной неисправностью генератора на Ладе Калине остается реле регулятора. Замена этого элемента не сложная, но требует определенных знаний и навыков.

по замене реле регулятора напряжения на Лада Калина:

В данном видео сюжете рассказывается о замене реле регулятора генератора на Ладе Калине, нюансах установки и настройки.

Причины неисправности

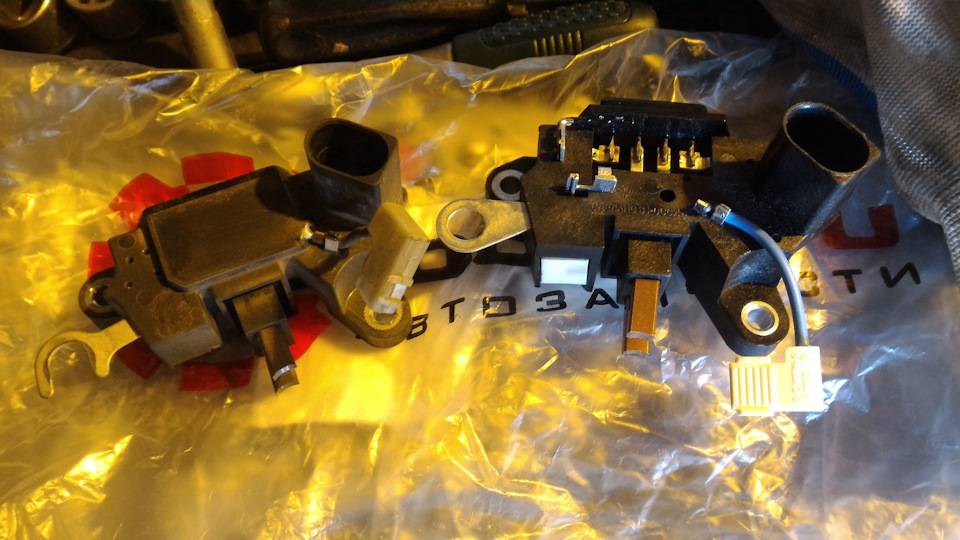

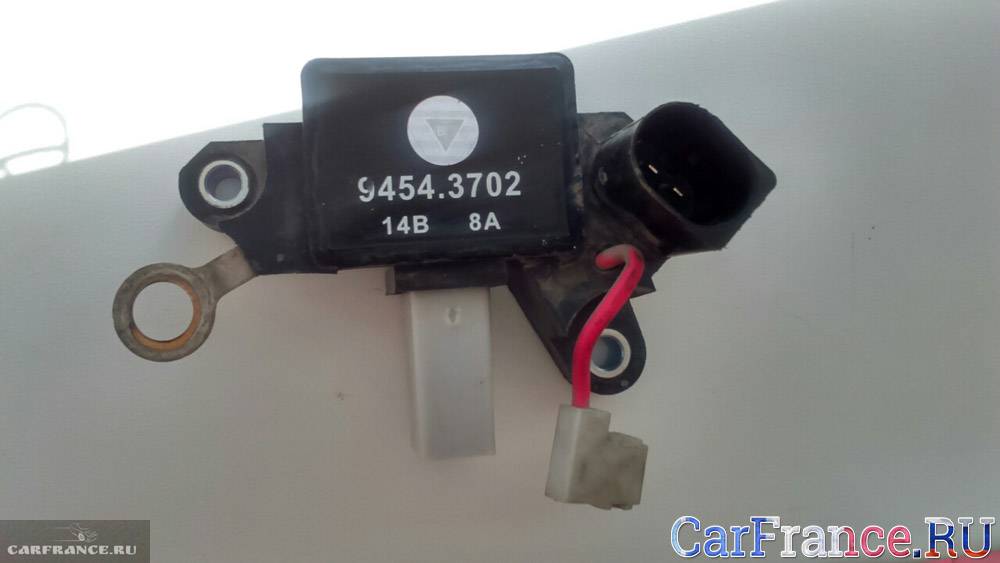

Вид старого и нового реле регулятора напряжения

Существует несколько причин выхода со строя реле регулятора на автомобиле. Рассмотрим, основные из них:

Короткое замыкание в бортовой сети, которое привело к выходу со строя реле регулятора. Это случается довольно часто, поскольку генератор сам служит источником питания, и между ним и выработанным током нет предохранителя, который бы защищал.
Износ . Как и любая деталь в автомобиле реле регулятора может износиться.
Стёрлись щётки .

Стрелкой отмечены стёртые щётки. Их длина 3 мм вместо положенные 5 мм.

Как определить, что реле регулятора вышло со строя?

Схема подключения генератора к электроцепи

Рассмотрим, основные варианты:

Недостаточный заряд аккумуляторной батареи приводит к тому, что автомобиль после того, как выключили зажигание, плохо заводится или вообще может не завестись.
Свет при оборотах в 2000 светит нормально, а на холостом ходу тускнеет.

После того, как разобраны основные причины, можно перейти к процессу замены.

Устройство генератора Калина

Процесс замены реле регулятора генератора

Итак, процесс замены реле регулятора генератора потребует демонтаж самого изделия, но при этом не понадобится яма, а все операции можно провести с моторного отсека. Рассмотрим, пошагово, как заменить реле регулятора генератора на Ладе Калине:

Снимаем «клемму-минус».
Для замены реле придется демонтировать генератор.

Добро пожаловать!Регулятор напряжения – он установлен на генераторе и непосредственно связан с ним, благодаря нему весь ток который отдаёт генератор изменяется и идёт более ровным, вот к примеру чем сильнее крутить двигатель у автомобиля (Повышать обороты то есть) то и генератор будет работать сильнее и намного больше отдавать тока, всё это происходит потому что генератор связан с двигателем (А именно он связан с коленчатым валом), но напряжение в бортовой сети от этого вить тоже будет меняться (Чем больше тока даёт генератор, тем и возрастает сила этого тока во всей бортовой сети автомобиля), поэтому при увеличение оборотов у вас и свет постоянно будет гореть сильнее, а при понижение он будет тускнеть так как сила тока будет уменьшаться, вот именно что бы и не было такого, был изобретён регулятор напряжения, благодаря которому сила тока в бортовой сети постоянно остаётся одна и та же, но она меняется при включение дополнительных приборов которым нужно по больше тока, то есть к примеру вы включаете фары дальнего света у автомобиля и через регулятор увеличивается подача тока чтобы хватило мощности на эти фары, кроме того подача тока протекающая через регулятор идёт постоянная и не скачет то сильнее то ниже, поэтому фары работают в одном режиме и не светят то сильнее то слабее.

Примечание!Для того чтобы поменять или проверить регулятор напряжения, нужны будут: Два разных вида отвёрток, а так же два гаечных ключа которые будут размером «на 12», и ещё вам понадобится постоянного тока вольтметр благодаря которому можно будет чётко определить какое напряжение у вас в бортовой сети и не скачет ли оно, и из электроприборов ещё пригодится мегомметр благодаря которому вы сможете проверить на исправность конденсатор регулятора, благодаря которому сила тока и остаётся постоянной при подаче в бортовую сеть!

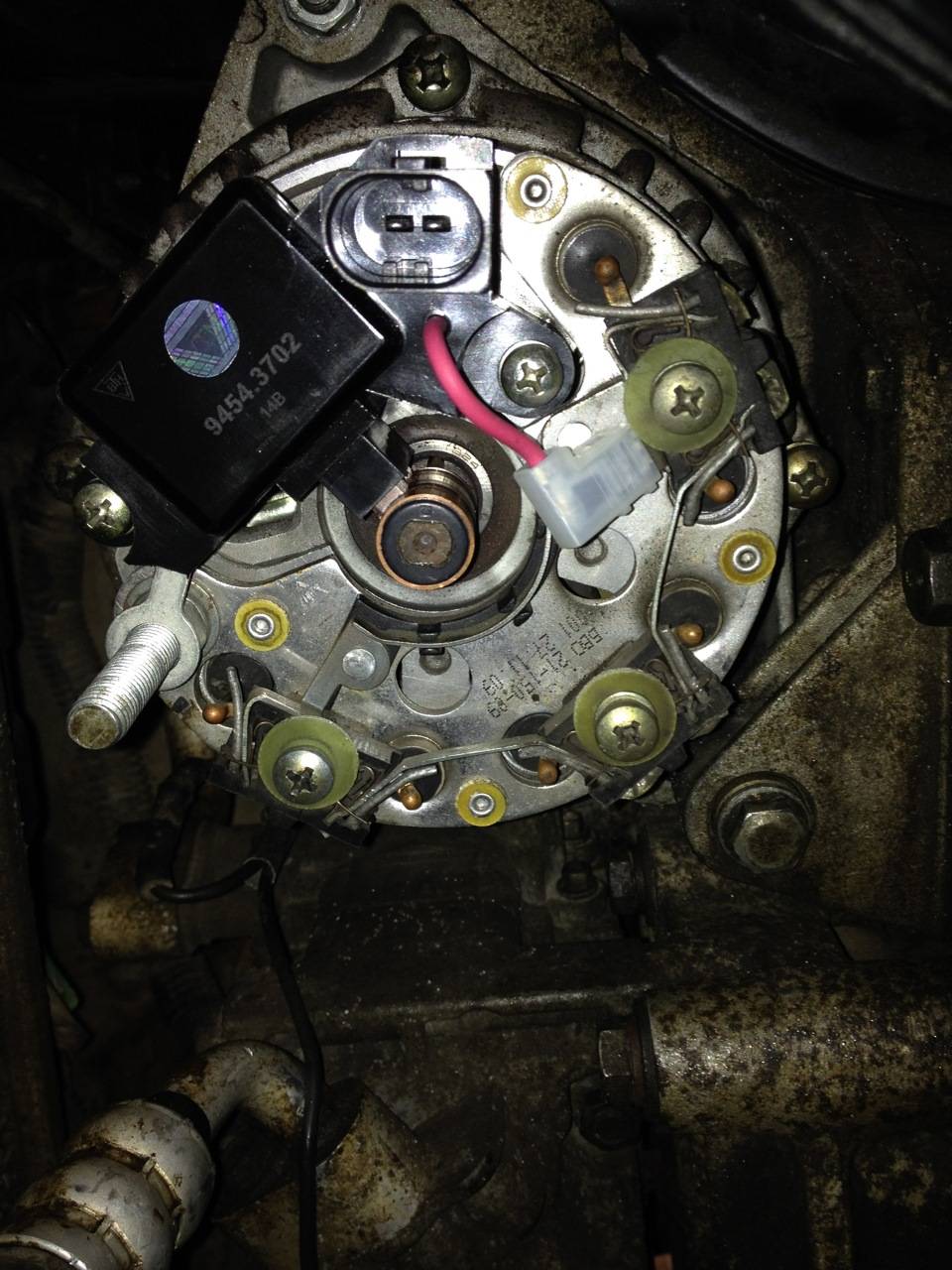

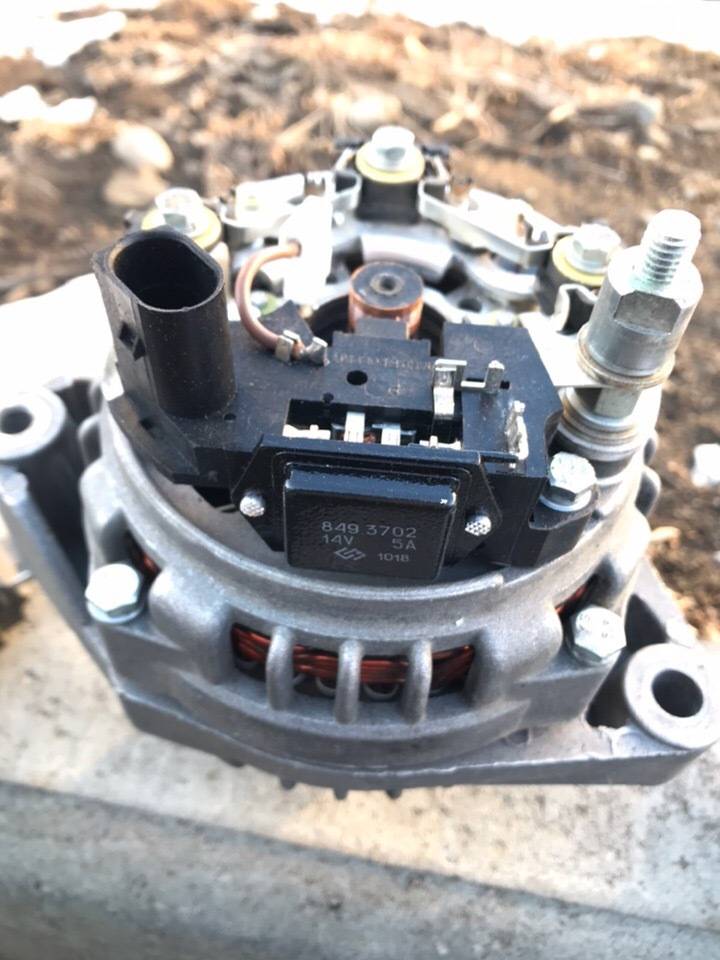

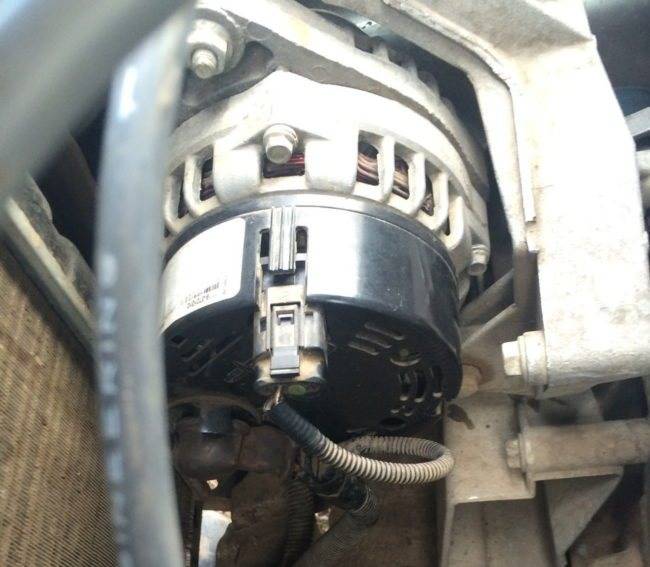

Где находится регулятор напряжения?Он располагается на самом генераторе как уже и было сказано чуть ранее, к нему так же подходит провод плюс и колодка проводов, чтобы регулятор не загрязнялся он закрывается для этого ещё и в дополнение пластмассовой крышкой, более подробно вывод который выходит из регулятора вы можете посмотреть на фотографии которая расположена ниже, на этом фото можно как раз таки увидеть ту самую пластмассовую крышку которая закрывает регулятор, а на другом фото (Маленьком) можно увидеть то что крышка уже снята и торчит только лишь один вывод который идёт от регулятора (Данный вывод на обоих картинках указан красной стрелкой).

Проверка состояния и замена ремня привода генератора

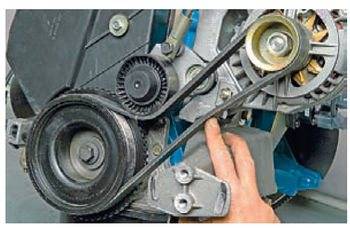

Для проверки натяжения ремня привода генератора.

. поджимаем рукой вверх нижнюю ветвь ремня.

. посередине между шкивами генератора и коленчатого вала (для наглядности показано на демонтированном двигателе). При усилии нажатия 100 Н (10 кгс) прогиб ремня должен составлять около 10 мм. Для натяжения ремня надеваем накидной ключ «на 8» на шестигранник регулировочной шпильки натяжного устройства.

. и, удерживая шпильку, ключом «на 19» ослабляем затяжку ее контргайки.

Головкой «на 8» вращаем регулировочную шпильку против часовой стрелки. При этом натяжной ролик будет сильнее нажимать на верхнюю ветвь ремня, натягивая его. Натянув ремень, затягиваем контргайку шпильки. Чрезмерное натяжение ремня вызывает повышенные нагрузки на ремень, подшипники генератора и натяжного ролика, что приводит к преждевременному выходу их из строя. Недостаточное натяжение ремня приведет к проскальзыванию его на шкивах, что вызовет износ и нарушение зарядки аккумуляторной батареи. Ремень подлежит замене при вытягивании, обнаружении на нем трещин, расслоении резины. Для замены ремня привода генератора ослабляем затяжку контргайки регулировочной шпильки натяжного устройства и вращаем шпильку по часовой стрелке. Ослабив натяжение ремня, выводим его из-под натяжного ролика.

. и снимаем со шкивов генератора и коленчатого вала. Маркировка ремня привода генератора 6К 882 (профиль ремня имеет шесть клиновых выступов, длина окружности 882 мм). Новый ремень устанавливаем в обратной последовательности и регулируем его натяжение (см. выше).

Как заменить генераторную установку?

Как снять генератор? В некоторых случаях ремонт генераторного узла нецелесообразен или не способен восстановить функционал устройства.

Здесь требуется замена. Сам процесс не является замысловатым мероприятием, поэтому не отнимет у владельца Лада Калина много времени.

Для успешной операции замены нам потребуется:

Демонтировать ремень, предварительно ослабив натяжной элемент.
Произвести отсоединение штекера вместе с клеммами кабелей.
Отвинтить гайку, фиксирующую верхнюю секцию агрегата, и извлечь болт.
Таким же способом достать болт внизу устройства.
Извлечь генераторный узел из подкапотного пространства.

Замена и установка нового устройства осуществляется по обратному алгоритму.

Диагностика

В силу того, что цена нового генератора «кусается», а ремонтопригодность довольно таки высока многие автомобилисты своими руками устраняют в ваз 2110 неисправности генератора, что я и предлагаю вам сделать с помощью настоящей инструкции:

Неисправность №1

В случае, когда в щитке приборов контрольная лампочка показывает разряд аккумуляторной батареи, а при проверке тестером в электрической цепи автомобиля напряжение не поднимается выше 13,2 вольта необходимо проверить:

Проверка напряжения в бортовой сети

Натяжение приводного ремня генератора ваз- при необходимости подтяните;
На повреждение вентили блока выпрямителей – замена всего выпрямительного блока;
Диоды, питающие возбуждающую обмотку ротора – замена диодов или всего блока выпрямителей;
Вывода возбуждающей обмотки идущие от контактных колец на предмет их отпайки – припаять выводы/замена ротора или всего генератора в сборе.

Так же возможно короткое замыкание обмотки статора, ее обрыв или замыкание «на массу» (в этом случае появляется в ваз 2110 шум из генератора, генератор «воет»). Данные предположения проверяются с помощью омметра, при выявлении неисправности статор или весь генератор подлежат замене.

Неисправность №2

Контрольная лампа в щитке приборов так же сигнализирует о разрядке батареи, а тестер выдает значение напряжения в цепи автомобиля не менее 14,7 вольт:

Однозначно вышел из строя регулятор напряжения (замкнулись контакты вывода «DF» с «массой») – замена регулятора.

Неисправность №3

Отчетливо слышен в ваз 2110 шум генератора:

Если прослушиваются звуки типа подвывания и повизгивания. При отключении проводов остаются, а при снятии приводного ремня исчезают, это значит что вышли из строя подшипники — замена подшипников (передний меняется в сборе с крышкой);
Если же при отключении проводов шумы исчезают, это указывает на короткое замыкание обмоток статора замыкания их на «массу» — замена статора/генератора.

Так же в этом случае возможно замыкание одного из вентилей, что грозит заменой блока выпрямителей.

Неисправность№4

Контрольные лампы в щитке приборов при повороте ключом замка зажигания не загораются:

Проверка в монтажном блоке предохранителя «F19» — замена (желательно выяснить причину выхода из строя предохранителя);
Обрыв электрической цепи в комбинации приборов «выключатель зажигания» — проверьте целостность голубого провода с красной полосой, идущий от монтажного блока до замка зажигания, а так же провод оранжевого цвета идущего от щитка приборов к монтажному блоку;
Неисправность группы контактов замка зажигания – проверьте тестером наличие контакта, при необходимости замените контактную группу или весь замок зажигания.

Неисправность №5

При включении зажигания и при работе двигателя не загорается контрольная лампа сигнализирующая о разряде аккумуляторной батареи, остальные лампы в комбинации приборов работают:

Перегорание контрольной лампы/плохой контакт – перегоревшую лампочку заменить/контакты в посадочном месте зачистить и прижать;
Обрыв электрической цепи «вывод генератора «D» на щиток приборов» — проверка на целостность провода коричневого цвета с полосой белого идущего от вывода «D» на щиток приборов;
Окисление контактных колец, а так же подвисание и износ щеток – щеткодержатель в сборе со щетками следует заменить, контактные кольца протереть чистой тряпочкой смоченной обезжиривателем;
Обрыв цепи «вывод «DF – масса» (повреждение регулятора напряжения) – замена регулятора;
Обрыв провода щеткодержателя от вывода «D+» — восстановить контакт;
Замкнулись «положительные диоды (вентиля) – замена блока выпрямителей;
Отпаялись вывода идущие от контактных колец на обмотку возбуждения ротора – припаять вывода на место/заменить ротор/ заменить генератор.

На этом перечисление основных неисправностей генератора ваз 2110 заканчивается, надеюсь что данная инструкция выручит вас в нужную минуту.Как говорится — ни гвоздя, ни жезла)))

Замена подшипников

Автомобили «АвтоВАЗа» очень часто подвергаются справедливой критике со стороны владельцев машин, выпускаемых этим предприятием. Модель Лада Калина не стала исключением из общего правила. Почти все преобразователи тока, установленные на автомобилях этой марки, ломаются после 10 тыс. км пробега, после чего требуется ремонт генератора или его замена. Как показала практика, причиной многих поломок являются не только подшипники, но и кронштейн генератора Калина. Зачастую данную проблему автовладельцы устраняют самостоятельно. Сделать это при определенных навыках не так уж и сложно.

Чтобы выполнить ремонт генератора, необходимо его разобрать. Для этого шуруповертом зацепляют наконечники проводов статора и немного вытаскивают их из пружин диодного моста. Затем откручивают болты, которые прикрепляют диодный мост. После этого откручивается соединяющий болт.

После разборки генератора проверяется, исправен ли задний подшипник. Для этого нужно покрутить его внешнее кольцо. Если оно крутится легко, без шума и скрежета, у него нет люфта, то подшипник исправен. При малейшем подозрении на неисправность подшипник лучше заменить.

Далее необходимо демонтировать кронштейн генератора Калина. С помощью шуруповерта подцепляется статор и вынимается из обшивки устройства. В состав кронштейна входит подшипник, который тоже следует проверить. При обнаружении неисправности деталь нужно заменить.

Передний подшипник агрегата завальцован в его обшивке. Хотя «АвтоВАЗ» не рекомендует его менять, целесообразнее все же будет это сделать, ведь в противном случае потом может потребоваться купить дорогостоящий новый генератор на Калину.

Снимается подшипник путем демонтажа шкива и дистанционной пробки. Вслед за этим с помощью молотка из резины извлекается ротор, фронтальная обшивка агрегата зажимается в тисках. Подшипник бережно извлекается.

Меняем подшипники в Ладе Калине

Выпрямительные блоки, присутствующие в конструкциях генераторных установок модельного ряда «АвтоВАЗа», за время эксплуатации удостоились немалого числа негативных отзывов. Это утверждение также справедливо для рассматриваемой нами Лада Калина. Эти модули могут огорчить поломкой уже при пробеге в 10 тыс. км, что предполагает ремонт или замену устройства. Также на практике выявлено: причиной большинства неисправностей выступает кронштейн генераторной установки. Впрочем, подшипники также могут прийти преждевременно в негодность. Отрадно, что с такой проблемой владельцы в состоянии справиться самостоятельно.

Для осуществления ремонта генераторного модуля потребуется его предварительная разборка. С этой целью шуруповертом «захватываем» наконечники кабелей статора и незначительно вытягиваем их из пружин, присутствующих в диодном мосту. Далее следует открутить болты, удерживающие сам мост. Вдобавок отвинчиваем соединяющий болт.

Разобрав корпус генераторной установки LADA Kalina, прибегаем к проверке целостности заднего подшипника. Здесь потребуется покрутить его внешнюю обойму. Если она вращается без ощутимых затруднений и звуков, а также не склонна издавать люфт, то констатируем исправность подшипника. Когда малейшие признаки износа налицо, меняем его без раздумий.

Дальнейшим действием будет демонтаж кронштейна генераторного узла. Тем же шуруповертом поддеваем статор и вынимаем из обшивки. В конструктиве кронштейна присутствует подшипник, который также подлежит ревизии и замене (при необходимости).

Подшипник передней части генератора LADA Kalina завальцован внутри обшивки. Производитель не рекомендует прибегать к его замене. Однако мастера все же советуют выполнять эту процедуру, поскольку при поломке придется заменить генератор целиком, что весьма недешево.

Снять данный подшипник можно, однако предварительно придется извлечь шкив и присутствующую здесь пробку. Далее, применяя молоток с резиновым бойком, производим выемку ротора. Заметим, что фронтальную обшивку изделия придется зажать тисками. Подшипник извлекаем с особой аккуратностью.

Замена генератора на Гранте с кондиционером

Значительно усложняет конструкцию и функционирование навесного оборудования работающий от генератора кондиционер: его нужно отодвинуть, прежде чем снимать генератор. В список необходимых инструментов входят:

Начинаем со снятия минусовой клеммы с АКБ. После этого можно приступать к работам по демонтажу генератор:

Болты обрабатываются жидкостью WD-40.
Снимается защита двигателя.
Откручивается гайка кронштейна.
Домкратом поднимается правая передняя часть (предварительно ослабив колесные болты).
Снимается колесо.
Откручиваются натяжной ролик и болты, удерживающие подушку двигателя.
Автомобиль опускается домкратом, при этом подушка двигателя сместится, открывая доступ к генератору.

Дальнейшая процедура снятия ничем не отличается от тех способов, что описаны выше. Монтаж производится в порядке, обратном снятию.

Самым надежным способом побороть эти недостатки является замена узла на устройство более высокого качества. Например, можно поставить аналог от Bosch на 110 А. Замена не потребует серьезной трансформации конструкции авто, а эффект будет ощутимым. Таким образом можно избавиться от большинства неисправностей, связанных с электроснабжением автомобиля, на длительное время.

Замена генератора на авто с 16-клапанным двигателем

Демонтаж и последующая установка устройства на модификации Гранты с 16-клапанным силовым агрегатом имеют свои особенности: есть натяжитель ремня. Поэтому порядок действий по снятию и монтажу несколько усложняется. Как и в предыдущем случае, понадобится стандартный набор инструментов, а перед началом работ отсоединяется минусовая клемма АКБ. Необходимо демонтировать защиту двигателя, если таковая имеется. После этого можно приступать к снятию агрегата, выполнив следующие действия:

Отсоединить колодку проводов от генератора.
Убрать колпачок, закрывающий питающий провод.
Ключом на «10» отвернуть гайку, которой удерживается наконечник провода.
Ключом на «13» ослабить гайку планки для натяжения.
Ослабить ремень путем откручивания регулировочного болта влево.
Убрать генератор вправо и извлечь ремень.
Открутить болт регулировки до конца и вынуть его.
Демонтировать планку для натяжения.
Открутить гайку крепления снизу.
Извлечь втулку и вынуть болт, удерживающий нижнее крепление.
Извлечь генератор.

Для монтажа проделать все действия, начиная с конца, затем натянуть ремень.

Генератор Лада Калина: какой установлен, аналоги и замена

В статье даются общие сведения про генераторы Lada Kalina, объясняется, как произвести замену реле регулятора и самого генератора целиком.

Генератор всегда должен быть исправным

Любой современный автомобиль оснащается электрооборудованием, которое крайне необходимо транспортному средству:

без стартера невозможно запустить двигатель;
автомашина не может ездить без освещения в темное время суток;
мотор отопителя создает тепло в салоне;
моторчик дворников очищает лобовое стекло от дождя и снега;
fm-радио дает возможность не скучать водителю в пути.

Но все эти приборы не могут работать без электричества, поэтому в автомобиле должен быть источник питания.

Ток, от которого питаются все потребители в машине, вырабатывает генератор, и от его состояния зависит работоспособность всей электрической схемы транспортного средства.

Поэтому генератор всегда должен быть исправным, а если с ним и случаются какие-то поломки, их необходимо в короткое время устранить.

Генератор Лады Калины

На автомобилях Lada Kalina устанавливаются трехфазные генераторы, вырабатывающие переменный ток, для получения постоянного тока в схему генератора включен выпрямительный блок.

АвтоВАЗ комплектует машины ВАЗ 1118 генераторами типа 5132.3771

или9402.3701-06 , есть много различных производителей, выпускающих запчасти для вазовской машины.

Генератор на Ладу Калину может быть разной мощности, промышленностью выпускаются источники тока на 85, 100, 90, 115, 120, 135 Ампер.

Среди наиболее известных производителей деталей ВАЗ отмечаются:

Прамо;
СтартВОЛЬТ;
КЗАТЭ;
LKD (Китай);
Eldix (Болгария);
ISKRA (Словения);
БАТЭ (Белоруссия);
Bosch.

Устройство

Генератор Лада Калина состоит из следующих частей:

корпуса (передней и задней крышки);
шкива;
обмотки статора;
якоря (ротора);
реле-регулятора напряжения (реле зарядки);
диодного моста (выпрямительного блока);
двух подшипников якоря;
заднего пластмассового кожуха.

Внутри корпуса генератора вдоль его стенок располагается статор с обмоткой, по центру размещается ротор.

Сзади корпуса находится диодный мост и реле регулятора-напряжения, от попадания грязи и пыли диодный мост закрывается пластмассовым кожухом.

Спереди корпуса находится шкив, он надевается на вал ротора и крепится гайкой.

В движение генератор приводится за счет приводного ремня, надеваемого на шкив.

Неисправности

Все неисправности генераторов можно разделить на две категории:

отсутствие зарядки (или недозаряд);
повышенный шум.

Свист или скрежет может возникать из-за подшипников или натяжного ремня.

Причиной плохой зарядки или полного ее отсутствия может послужить:

обрыв или замыкание в роторной или статорной обмотке;
износ щеток (они находятся в одном корпусе с реле-регулятором);
неисправность реле зарядки;
пробой диодного моста;
слабо натянутый ремень.

Напряжение в сети автомобиля

Для нормальной работы всех потребителей в автомобиле генератор должен поддерживать определенное напряжение, для бортовой сети Lada Kalina при исправном генераторе оно должно быть в пределах от 13 до 14,8 вольт.
В заданных пределах напряжение обеспечивается реле-регулятором, и при любом отклонении от заданной нормы возникают различные проблемы:

При высоком напряжении закипает электролит в банках аккумулятора, и АКБ быстро выходит из строя;
При недостаточной зарядке не хватает тока потребителям, в результате быстро разряжается аккумуляторная батарея.

Трехуровневый регулятор напряжения на калину

Узнал я про данный девайс изучая БЖ на нашейм сайте Драйв 2. Перечитал много хороших отзывов. И всё таки решил купить и установить сей девайс. Как известно напряжение бортовой сети проседает под нагрузкой и не хило, порой падает до 12,5-12,3. Купил регулятор напряжения (67.3702-02) за 266 рублей.

Для установки нам потребуются ключик на 10 и фигурная отвертка: 1) Откручиваем и снимаем плюсовую клемму аккумулятора. 2) Откручиваем два толстых (плюсовых) проводка и отсоединяем фишку(с тоненьким проводком). 3) Снимаем пластиковую крышку, отгибая три зубчика! 4) Откручиваем отверткой родные щетки, отсоединяем одетую на них фишку и извлекаем. 5) На место старых щеток прикручиваем новые. 6) Откручиваем провода от регулятора (чтобы пропустить их через пластиковую крышку) пропускаем через дополнительное отверстие в крышке, и защелкиваем её на место. 7) Прикручивем провода + и — обратно к регулятору, которые теперь у нас идут из гены.

Сейчас у меня стоит на MAX показывает 14,8-14,7 при дальнем свете, включенной печке, музыка и обогрева заднего стекла.

Что получили: — Ближний и дальний свет ярче стал светить. — Все лампочки какие есть в салоне и снаружи стали ярче светить. — Печка в первом положении дует сильнее. — Стеклоподъемники стали по резвее. — По утрам заводится с первого раза. — Аккум всегда заряжен.

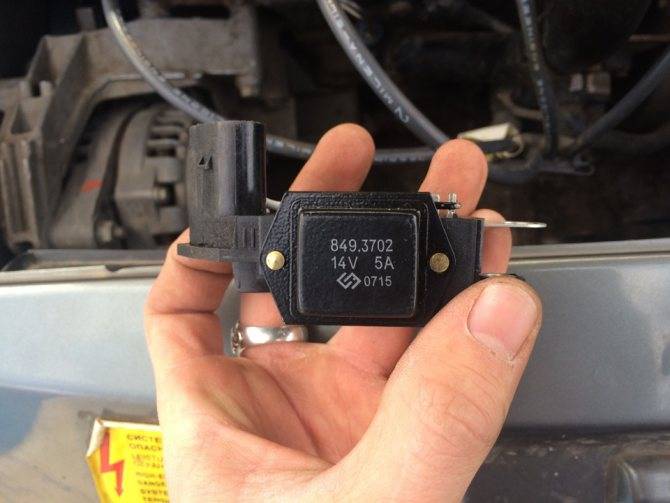

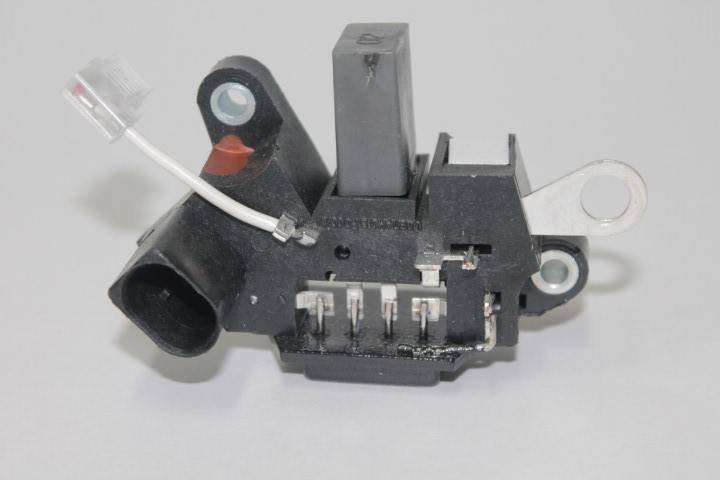

Уважаемые покупатели, во избежание ошибок при отправке р еле регулятора напряжения 849.3702 , в строке «Комментарий» указывайте артикул, напряжение и силу тока генератора, модель вашего автомобиля, год выпуска.

Генераторы на автомобилях ВАЗ – предназначены для преобразования механической энергии вращения коленчатого вала двигателя автомобиля в электрическую энергию. Автомобильный генератор используется для зарядки аккумуляторной батареи автомобиля, а так же для питания системы зажигания, фар и габаритных огней, бортового компьютера, аудиосистемы, системы вентиляции и отопления и других штатных электропотребителей.

Регулятор напряжения (реле-регулятор) – преобразователи электрической энергии, позволяющие получить на выходе заданное напряжение; представляют собой электронные блоки из нескольких компонентов.

Многофункциональный регулятор напряжения 849.3702 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Замена реле регулятора генератора на Лада Калина: фото, видео, артикулы

Трёхфазный регулятор напряжения (реле зарядки) установлен на генераторе. Отвечает за поддержание напряжения бортовой сети в заданном пределе при всех режимах работы.

Напряжение на выходе может зависеть от изменения частоты вращения ротора, электрической нагрузки и температуры окружающей среды.

Выход из строя считается одной из часто встречаемых проблем, связанных с работой генератора. Замена элемента не требует практических навыков.

Процесс замены

Процесс снятия генератора на Калине зависит от того, стоит ли на нём натяжитель или нет. Ремень без натяжителя снимается только вместе с генератором или просто разрезается (если старый).

Скинуть «минусовой» провод с АКБ.
Ослабить крепление генератора, и снять ремень.
Ключом на 13 ослабляем натяжитель и снимаем ремень.
Отсоединить фишку провода.
Нажав на фиксатор, отщелкиваем пластиковую колодку.
Ключом на 10 отвернуть гайку, фиксирующую клемму двух проводов, спрятанную под резиновым пыльником.
Приподнимаем пыльник и откручиваем гайку на 10.
Вывернуть 2 болта крепления генератора.
Болты крепления находятся сверху и снизу генератора.
Снять генератор с автомобиля.
Плоской отвёрткой поддеть 3 защёлки и удалить защитную пластмассовую крышку генератора.
Защелки расположены на боковой поверхности крышки.
Отсоединить фишку провода, присоединённого к диодному мосту.
Двумя ключами открутить втулку.
Крепление реле регулятора: 1 – контакт под втулкой, 2 – болты крепления корпуса реле.
Снять 2 шайбы, находящиеся за ней.
Крестовой отвёрткой вывернуть 2 винта, удерживающих реле зарядки.
Снять деталь с генератора.
Вид на генератор со снятым реле.
Сборка узла осуществляется в порядке обратном снятию.
После сборки узла необходимо проверить надежность подсоединения проводов и натянуть ремень генератора.

Важно! Перед установкой нового реле зарядки генератора на Калине рекомендуется проверить его состояние: убедитесь в целостности щёток (они должны вступать из корпуса «релюшки» не менее, чем на 5 мм); лёгкое, без задержек, отщёлкивание в начальное положение после нажатия. Критический износ щеток на старом реле

Критический износ щеток на старом реле.

Коротко об артикулах и применимости

Говорить о применимости того или иного реле зарядки следует после того, как установлена модель генератора, с которого она была снята.

На Калину, Гранту и Приору преимущественно устанавливались одинаковые 9402.3701-06 или 9402.3701-14 (14 В, 85 А). Артикулы совместимого реле напряжения:

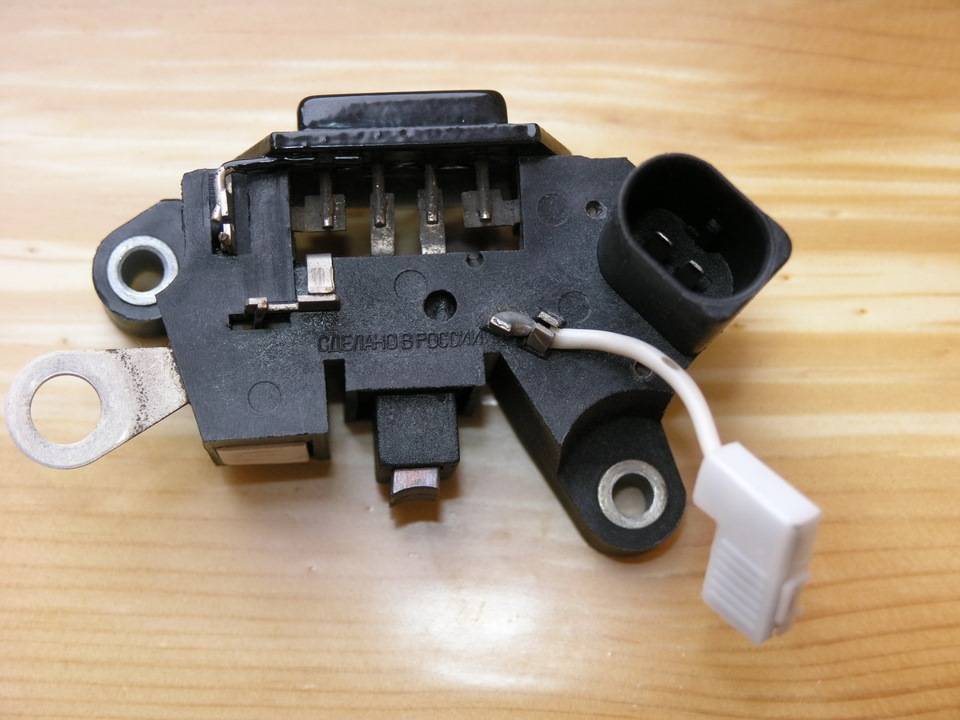

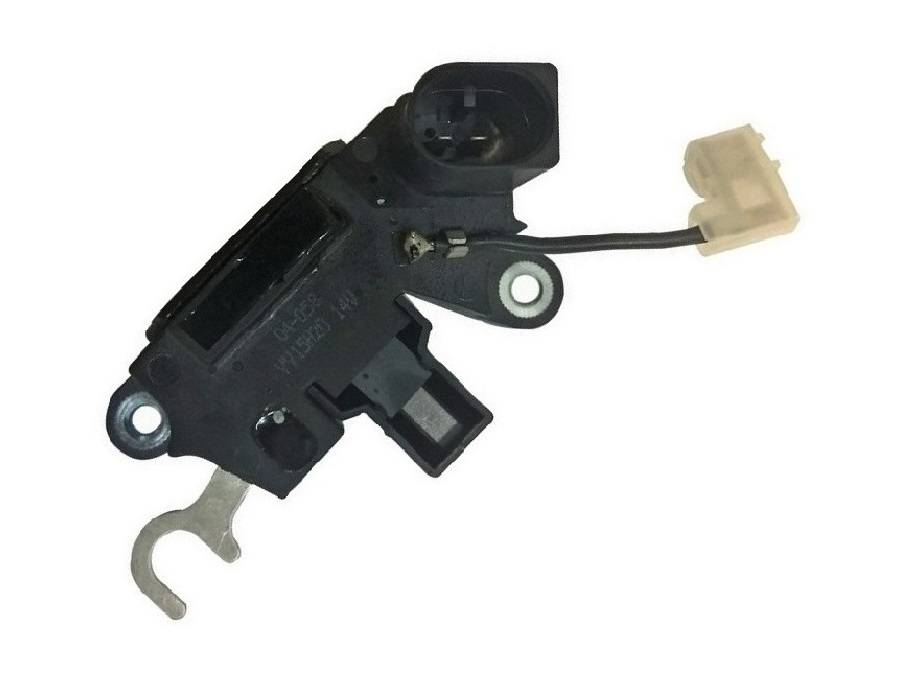

КЗАТЭ «Орбита» (Саранск) 849.3702, стоимостью 500-750 руб.Новый регулятор напряжения Саранского производства.
КЗАТЭ «Орбита» (Саранск) 848-3702, стоимостью 450-700 руб.

Важно! На Приорах с генератором 3701010, имеющим ток отдачи до 115 А реле напряжения с калиновским не взаимозаменяем!

Причины и симптомы неисправности

Замена регулятора понадобится в случае, если деталь вышла из строя. Произойти это может по нескольким причинам:

Короткое замыкание в цепи, приведшее к его поломке. Происходит достаточно часто, так как «релюшка» является источником питания, а предохранителя между ним и ротором не предусмотрено.
Стирание щёток, произошедшее в результате трения о ротор.

Узнать о проблемах с работой генератора, в частности – с реле зарядки, можно изменению напряжения бортовой сети.

Проверка напряжения тестером. Выключены все потребители. Все потребители включены, просадка минимальная. Идеальная работа реле регулятора напряжения. После проверки не забудьте одеть обратно колпачок.

На практике, в ходе эксплуатации автомобиля это определяется по следующим симптомам:

Разной яркости пучок света фар. При нажатии на педаль газа загораются ярче, на холостом ходу – тускнеют.
Недозаряд аккумулятора скажется на утреннем запуске. Стартер проворачивается намного туже обычного.

Перезаряд АКБ из-за повышенного напряжения. Может отразиться несколькими способами:

Кипение электролита в банках. Проявится резким, неприятным запахом, исходящим от аккумулятора;
Частое перегорание предохранителей. Если они отсутствуют – сгорит самая «слабая» часть проводки (места с очагами окисления меди, плохие контакты).

По краям АКБ видны следы электролита. Это возникает из-за перезаряда.

Меняем реле регулятора генератора на Лада Калина своими руками
