Диагностика двигателя по свечам зажигания – что можно узнать?

Что указывает на возможные проблемы с инжектором

Сразу отметим, что причин нестабильной работы двигателя может быть много, начиная от забитого топливного фильтра, поломки бензонасоса, вышедшей из строя свечи зажигания или неисправной катушки до потери компрессии, проблем с ГРМ и т.д. Наряду с этим одним из главных признаков неисправности форсунок является затрудненный пуск двигателя, особенно «на холодную», а также расход бензина или солярки (зависимо от типа двигателя), который заметно увеличивается. Еще необходимо отметить неустойчивую работу ДВС в режиме холостого хода, похожую на так называемое «троение» двигателя.

При езде возможно достаточно частое проявление одного или сразу нескольких симптомов:

  • наличие рывков, сильно замедленны реакции при нажатии на педаль газа;
  • явные провалы и потеря динамики при попытках резкого ускорения;
  • машина может дергаться на ходу, при сбросе газа, а также после смены режима нагрузки на мотор;

Необходимо добавить, что подобную неисправность необходимо устранять безотлагательно, так как проблемы с инжектором негативно сказываются не только на ресурсе двигателя и трансмиссии, но и на общей безопасности движения. На автомобиле с неисправными форсунками водитель может испытать серьезные трудности при обгоне, на крутых подъемах и т.п.

Как выглядят нерабочие свечи

Работа в агрессивной среде при высокой температуре изменяет детали двигателя.  Поэтому для диагностики свечей зажигания по внешнему виду нужно иметь навык и обладать объемом знаний о функционировании систем и механизмов в автомобиле.

Сажевый черный налёт

Бархатистые наслоения черного цвета сигнализируют о неполном сгорании бензина. Они оседают равномерным слоем на поверхности, находящейся внутри цилиндра. Перенасыщенность несгоревших углеводородов вызывается либо переобогащенной питательной смесью, либо нарушениями в искрообразовании. Также причиной может быть загрязнение воздушного фильтра или неотрегулированная воздушная заслонка.

Равномерный нагар кофейного цвета толщины в микронах— показатель оптимальной работы системы питания, указывающий что свечи зажигания функционируют штатно.

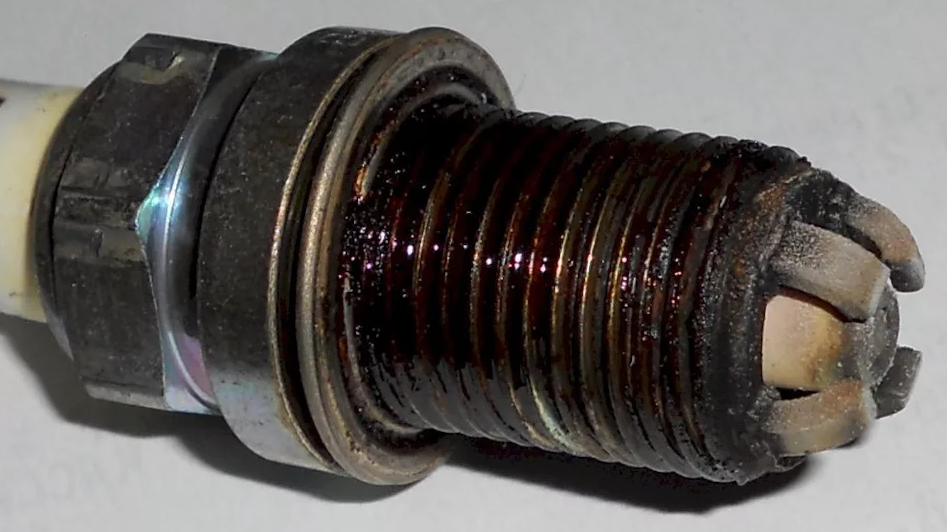

Масляные потеки

Следы назакоксованного масла (чаще в резьбовой части) означают, что система смазки работает неудовлетворительно.

Причинами могут быть:

  • износ маслоотражательных колпачков клапанов;
  • переизбыток масла в двигателе;
  • износ маслосъемных и компрессионных колец;
  • выработка цилиндров поршневой группы.

Транспортное средство, оснащенное турбокомпрессором может загрязнять свечи из-за дефектов компрессора.

Шлаковые и блестящие отложения

Матовый нагар различных цветов сигнализирует о сгорании присадок, добавленных в топливо с превышением нормативов. Кирпичный оттенок вызывается ферроценовыми отложениями, желто-коричневый — тетраэтилсвинцом. Они приводят к образованию токопроводящего налета, блокирующего образование искры и необходимости замены свечи.

Окалина белесого цвета равномерной толщины свидетельствует о перманентном перегреве двигателя.

Шлаковые отложения из частичек горюче смазочных материалов

Загрязнение юбки смесью бензина, полусгоревшего масла в виде бугристых зольных наростов вызывается изношенностью деталей поршневой группы. Наличие металлических вкраплений в этих отложениях — признак механических разрушений клапанов, межкольцевых перегородок цилиндра. В этом случае ремонт неизбежен из-за возрастающего расхода топлива.

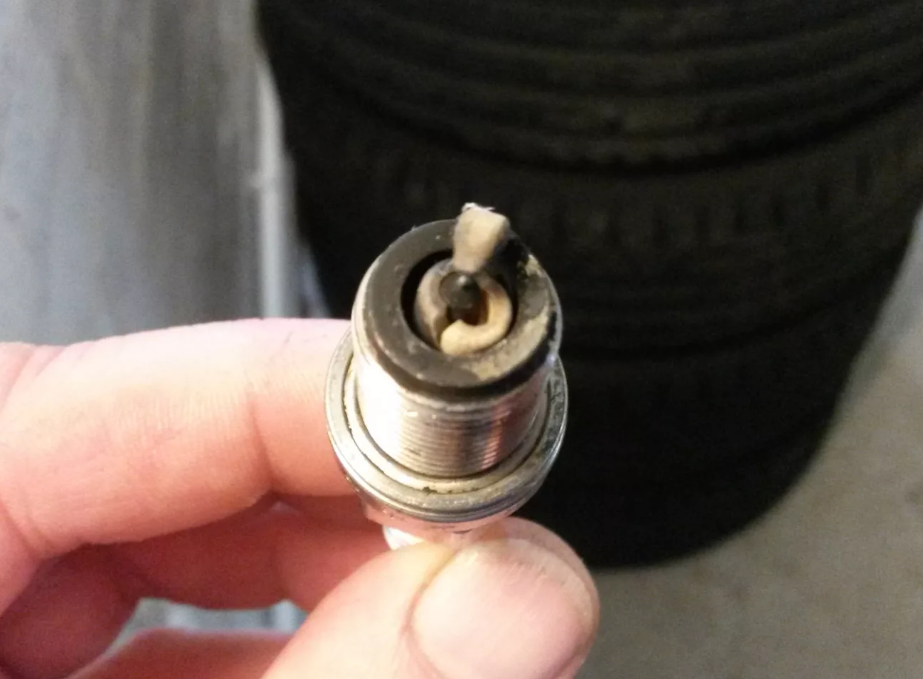

Оплавленный электрод

Термические деформации металлического электрода появляются в результате перегрева цилиндра и возникновения калильного зажигания. Оно вызывается неправильным выбором типа свечи либо приготовления переобедненной бензиново-воздушной смеси карбюратором или неисправностью датчиков (на двигателях с принудительным впрыском). К подобным повреждениям приводит незапланированный подсос воздуха в коллектор.

Повышенная изношенность электрода, непригодность заземляющего элемента

Признаком, что пора менять свечу, являются дефекты в виде скругления кромок в центральной и боковой частях электродов. Они увеличивают электродный зазор и препятствуют рекомендованному искрообразованию. Коррозия электродов и заземляющего элемента установкой свечи с низким калильным числом или ее регулярным перегревом.

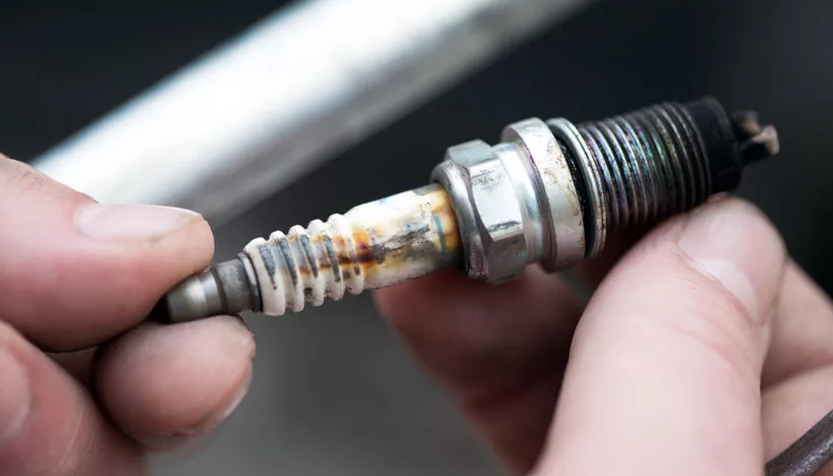

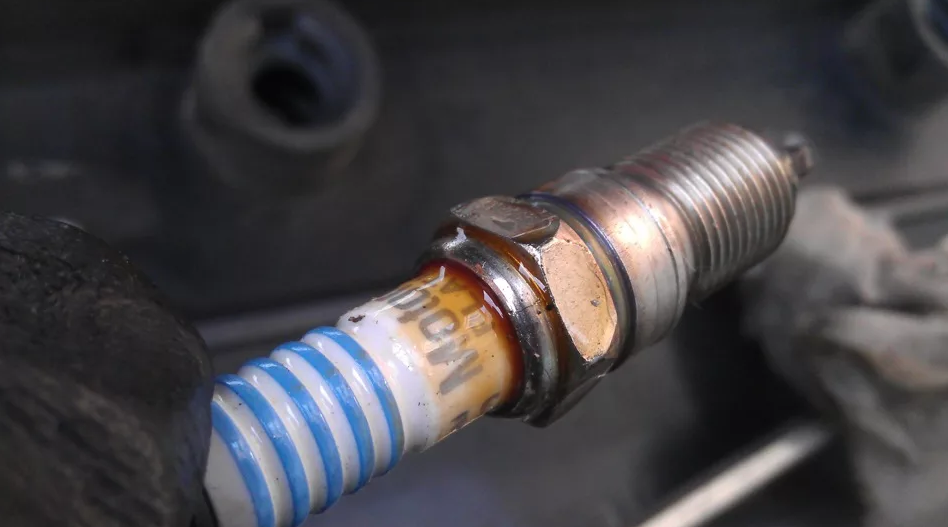

Поврежденный разъем

Изношенность в зоне контакта с высоковольтным проводом определяется визуально по подгораниям или пробоям. Причинами неисправности являются превышения предельных сроков эксплуатации или постоянный сильный перегрев. Исправляется заменой изношенных деталей.

Разрушения на изоляторе

Алюмооксидная керамика предохраняет электрод от замыкания. Его форма симметрична для предотвращения поверхностного пробоя под воздействием блуждающих токов. Любое видимое глазом повреждение изолятора — признак неисправности свечей зажигания. Она выбраковывается. Скрытные повреждения могут быть выявлены по пятнам сажи или закоксованной эмали на гладкой блестящей поверхности.

Нормой считают незначительное потемнение из-за коричневого налета из естественных отложений микрочастичек горюче-смазочных материалов.

Частые перегазовки разогревают изолятор и приводят к образованию токопроводящего стеклоподобного покрытия, что безвозвратно портит свечу.

Методы ревизии свечей зажигания

Если в ходе эксплуатации транспортного средства вами замечены какие-либо из озвученных выше признаков неисправной работы зажигательных свечей – как можно скорее проверьте их. Сделать это можно как самостоятельно, так и обратившись за помощью к профессионалам. И если второй вариант не вызывает вопросов, то в первом они явно имеются. Давайте рассмотрим самые простые способы ревизии свечей зажигания:

1. Попеременное отключение питания. Суть метода заключается в том, что вначале питание отсоединяется от одной зажигательной свечи, после чего заводят двигатель. Если звук его работы не изменился – деталь в порядке. Таким образом проверяется каждая из предустановленных свечей зажигания.2. Диагностика наличия искры. Для этого выкручивают одну свечу, присоединяют к ней провод питания и кладут её на крышку клапана. После этого необходимо покрутить стартер, и в случае исправности на электроде будет хорошо заметна искра. В противном случае искры не будет.3. Воспользоваться специальным прибором для проверки свечей. Правда, стоит отметить, что в этом случае наличие искры не гарантирует, что под иным давлением она будет аналогичной.

Кроме того, внешний облик свечей также может многое рассказать об их состоянии:

— Наличие тёмного моторного масла на свечке зажигания свидетельствует об износе силовой установки. В этом случае рекомендуется произвести замену или отремонтировать маслосъёмные поршневые кольца. — Механические повреждения изоляции электрода – устраняются заменой свечи. — Бархатистый нагар и/или отложения на свечах – свидетельствует о низком качестве заправляемого топлива, а значит, самое время сменить АЗС. — Чрезмерный истирание верхнего электрода и изолятор, имеющий ярко-белый цвет – скорее всего, установленные свечи не предназначены для вашей силовой установки. — Появление глянцевого или золотистого окраса – как и в предыдущем случае, установлены неправильные свечи. — Механическая поломка свечи – свидетельствует о неправильно подобранных изделиях, как пример, слишком большой длины.

Как видим, свечи зажигания – относительно недорогая, но чрезвычайно важная деталь, при выходе из строя которой невозможна нормальная работа мотора. Диагностика свечей не требует каких-то особых знаний и навыков, а значит, с ней сможет справиться даже неопытный автомобилист.

голоса

Рейтинг статьи

Неисправности свечей зажигания проверить и устранить

Своевременная проверка свечей зажигания позволяет избавить себя от массы нервов и денежных затрат и дать своей машине возможность демонстрировать на трассе весь свой потенциал. Неисправную свечу зажигания необходимо как можно быстрее вычислить и заменить. А по нагару, который образовывается на ней, можно провести диагностику состояния двигателя и системы зажигания.

Типичная причина неисправности свечей – не правильный их подбор при замене. Все производители автомобилей в один голос кричат: «Покупайте только свечи, рекомендуемые для данного автомобиля». Но иногда нам мешает лень, а иногда – отсутствие возможности купить нужную свечу. И мы устанавливаем на машину то, что подвернётся. Причём чаще всего оправдываем свои действия тем, что не знаем как заменить свечи зажигания правильно. А ведь для этого достаточно всего лишь при выключенном и холодном двигателе выкрутить свечи специальным ключом и заменить их на новые.

Важно помнить, что новые свечи должны практически идеально соответствовать тепловым и геометрическим показателям штатных! Иначе будут проблемы. Если калильное число (степень теплопроводности свечи) будет недостаточным, то водителя ждут проблемы с зажиганием и работой двигателя. А когда свеча не соответствует геометрическим размером резьбовой части (слишком короткая) — она станет быстро забиваться нагаром и выходить из строя

А когда свеча не соответствует геометрическим размером резьбовой части (слишком короткая) — она станет быстро забиваться нагаром и выходить из строя.

Тем, кто не склонен к работе с техникой достаточно следовать простому правилу, чтобы не было проблем с работой двигателя. Нужно менять свечи зажигания через каждые 50 000 кмпробега и чистить их через каждые 5000 км. Т.е. для того, чтобы неисправные свечи не стали причиной поломок, нужно всего 10 раз (в 2-3-года при частой езде) убрать нагар на свечах.

О чём говорит налет на свечах зажигания?

Зазор в свечах зажигания – главный знак того, что свеча подобрана неправильно.

Светло-коричневый цвет нагара – это идеальный «окрас» свечи зажигания. Он означает, что свеча подобрана правильно, двигатель работает исправно, топливо подходит автомобилю.

Настороженность должен вызывать белый цвет изолятора, который явно говорит, что свеча слишком горяча. Но наибольшее беспокойство должны вызывать черные свечи зажигания. Нагар образуется при длительной эксплуатации и завышении калильного числа. Если двигатель новый, то на нагар на свече образуется из-за капелек топлива, а на старых двигателях – масла. Часто причиной образования нагара является некачественное и разбавленное топливо. Так как от него никто в России не застрахован, то нет смысла раздражаться, зато есть смысл узнать, как проводится очистка свечей зажигания.

Нагар на свечах зажигания — как избавиться?

Если вы ездите на небольшие расстояния и относительно не часто и пробег не превышает 10-12 тысяч километров в год, то чистка свечей зажигания должна проводиться всего два раза — перед началом зимнего и летнего сезона. Если же автомобиль испытывает большие нагрузки и эксплуатируется в усиленном режиме, то частота может быть увеличена. Чтобы определить её нужно знать, как проверить свечи зажигания.

Если цвет юбки центрального электрода имеет золотисто-коричневый цвет, минимальный нагар, полное отсутствие даже намёка на масло – двигатель работает идеально! Во всех остальных случаях свеча нуждается или в чистке, или даже в замене. Если центральный электрод и юбка хранят на себе печать разрушения – свечу стоит заменить, определив причину её разрушения (двигатель, топливо, неправильный подбор). В остальных случаях возможен ремонт. Чаще всего ремонт двигателя ваз 2106 необходим именно в тех случаях, когда водитель долгое время не проводил профилактику свечей зажигания.

Проще всего очистить свечи с помощью химических веществ:

  1. Достаньте и обезжирьте свечи
  2. Хорошо просушите их
  3. На 20 минут погрузите раствор аммония ацетата (20%)
  4. После этого тщательным образом прочистите их жёсткой щёткой

Однако не стоит увлекаться! И использовать вместо щётки средства по мощнее (ножи, шила, лезвия). Конечно, налёт с их помощью снять легче. Вот только легко оставить на изоляторе сильные царапины. Которые в последствие станут причиной ещё более быстрого образования нагара. Если щётки нет, то можно обернуть нож тканью. И только после этого чистить свечу.

Вместо раствора аммония ацетата можно использовать обычный преобразователь ржавчины. Его наливают в небольшую ёмкость и ставят свечу так, чтобы жидкость покрывала только резьбу и нижнюю часть свечи. Оставляют на полчаса, а после чистят щёткой.

Вариант устройства для тестирования, проверки свечей зажигания под давлением

Также существует другая разновидность самодельного тестера свечей зажигания. Такой прибор собрал своими руками один народный умелец – как он сам поведал, не для того, чтобы сделать дешевле, а чтобы создать прибор своими руками – и это у него отлично получилось.

Этот тестер выполнен в виде коробки, а также состоит из катушки зажигания, коммутатора и эмулятора датчика Холла, и компрессора для подкачки колес внутри этой коробки.

В верхней части размещен манометр, который позволяет контролировать давление в камере, а также сама камера, в которую помещается свеча.

Для продувки корпуса, на случай проверки большого количества свечей, установлен кулер.

В правой части располагается штуцер, включая краник, к которому может поступать воздух от внешнего компрессора.

Для питания устройства используется аккумулятор. Предусмотрена защита от смены полярности.

Над камерой работал токарь – он выточил цилиндр, в который следует вкручивать свечу. Камера – с золотником для стравливания воздуха, в нижней части расположен штуцер, который подает воздух, в верхней – имеется окно, чтобы следить за образованием искры.

Внутри в камере установлено маленькое зеркало, которое дает возможность увидеть торец свечи, проверять, не образовался ли пробой на изоляторе центрального электрода.

Как образуется искра – фото.

Искра появляется лишь между центральным и боковым электродом, даже если есть давление.

Здесь можно увидеть ненормальное возникновение искры. Работа свечи была нормальной, но после того как в камере давление повысилось до 6 бар, между центральным и боковым электродами искра перестала появляться, но возникла под юбкой свечи. То есть свеча генерирует искру, но от нее топливная смесь воспламеняться не будет. В таком случае свеча хорошо работает на холостом ходу, но, если появится нагрузка, начнутся пропуски возгорания.

На видео можно просмотреть всю остальную информацию. Здесь же детально описано само устройство, как сделать прибор, показано как он работает.

Привет всем любителям самоделок. В данной статье я расскажу, как сделать стенд для проверки свечей зажигания своими руками. Данный стенд поможет определить состояние свечи, а также посмотреть на ее работу под давлением. Он будет полезен тем, кто самостоятельно обслуживает свой автомобиль, а также занимается небольшими ремонтами.

Для того, чтобы сделать стенд для проверки свечей зажигания своими руками, понадобится:* Автомобильный переносной компрессор, работающий от 12 В* Коммутатор с проводкой от автомобиля «Жигули»* Катушка зажигания с бронепроводом * Два тумблера * Компьютерный вентилятор с тремя выводами * Переменный резистор* Паяльник, флюс, припой* Небольшой отрезок шланга * Камера высокого давления с резьбой под свечу зажигания* Лист металла толщиной 2 мм* Сварочный аппарат* Баллончик краски* Сварочная маска, краги* Защитные очки, наушники, перчатки* Углошлифовальная машинка, отрезной круг* Электродрель

Шаг первый.Главной деталью стенда является камера высокого давления.

Также на самом корпусе находится штуцер для подключения шланга к компрессору, с той же стороны просверлены два отверстия и нарезана резьба под установку на стенд.

Шаг второй.Далее собираем электрическую часть.

После проверки спаиваем надежно провода при помощи паяльника и припоя, для лучшей пайки используем флюс, далее изолируем оголенные провода.

Шаг третий.Из листа толщиной 2 мм выпиливаем части корпуса углошлифовальной машинкой, особых требований здесь нет, главное чтобы все детали стенда поместились внутри корпуса. При работе с углошлифовальной машинкой будьте аккуратны, одевайте защитные очки, перчатки и наушники. Затем при помощи сварочного аппарата свариваем из листов металла корпус. При работе со сварочным аппаратом не забывайте использовать сварочную маску и краги.

Для отвода воздуха в боковой стенке просверливаем отверстия по кругу и устанавливаем вентилятор.

Для регулирования частоты оборотов на верхнюю крышку прикручиваем переменный резистор в заранее просверленные отверстия, а также два тумблера, один под включение компрессора, другой под включение катушки зажигания и вентилятора. Камеру высокого давления прикручиваем также на верхнюю крышку при помощи двух болтов, к ее штуцеру подсоединяем шланг от компрессора. Из корпуса выводим провода для подключения питания и бронепровод с насвечником.

Шаг четвертый.Завершающим этапом является покраска готового стенда при помощи баллончика с краской.

Как правильно оценить состояние свечей

Налёт на свечах, который образуется при эксплуатации автомобиля, может дать довольно точную информацию, но проверку необходимо проводить с соблюдением ряда правил:

Оценивать налёт можно только после пробега в 150 – 200 км., обязательно с новыми или хорошо очищенными СЗ.
Не стоит паниковать, если в холодное время года в работе мотора слышатся небольшие перебои, а на низких оборотах элементы зажигания покрываются чёрным налётом. Это является результатом того, что при низких температурах рабочая смесь подвергается обязательному обогащению, которое при слабо прогретом моторе не сможет полностью сгореть

При повторяющихся перебоях в работе мотора стоит уделить особое внимание состоянию высоковольтных проводов.
При визуальной диагностике элементов стоит помнить, что они могут самоочищаться только при высоких температурах, которые возможны лишь при работе двигателя на высоких оборотах.

Нюансы выполнения диагностики двигателя по состоянию свечи зажигания

Специалисты, которые работают в области диагностики и ремонта транспортных средств, рекомендуют выполнять визуальный контроль с определенной периодичностью. Дело в том, что по внешнему виду данной комплектующей существует возможность определить какое состояние имеет мотор и как следствие, своевременно выполнить ремонтные работы. Если же пренебрегать этой процедурой, то может произойти ситуация, когда мотора перестанет работать, а процесс проведения ремонтных работ будет очень дорогостоящим. Достаточно часто для определения технического состояния транспортного средства, необходимо посмотреть на наличие нагара, имеющегося на поверхности детали. Наличие нагара, а также цвет детали позволяет определить – рабочие или нет свечи зажигания.

Это интересно: Какие тормозные колодки лучше выбрать?

Изучая фото и описание нагара на свечах зажигания, можно узнать про большую часть проблем которые имеются в автомобиле. Если после проезда трехсот километров, комплектующая которая подает искру имеет коричневый цвет, то можно не переживать за то, что существует какая-либо неисправность. В данном вопросе, можно смело говорить о том, что техническое состояние двигателя – исправное. Если же на поверхности детали имеется нагар черного цвета, то это говорит про возникшее засорение. Здесь идет речь, про загрязнение воздушного фильтра авто. В зависимости от цвета можно сделать выводы про функционирование двигателя.

В отдельных ситуациях цвет детали бывает белым или серым. Если при выполнении диагностики по цвету свечи зажигания было выявлено, что комплектующие имеют светлый оттенок, то можно сделать вывод про проблемы связанные со смесью используемого горючего. Здесь идет речь про то, что из строя вышли выпускные клапаны, а также имеется достаточно сильный перегрев в камере сгорания. Именно поэтому, тянуть с ремонтными работами нельзя. Специалисты рекомендуют практически сразу обращаться на станцию технического обслуживания. Если же цвет является красным, то это говорит про достаточно большие примеси железа, имеющиеся в топливной жидкости. В результате они перестанут полностью функционировать. Для проведения ремонтных работ, нужно будет выполнить чистку мотора. В отдельном случае может помочь замена масляной жидкости на новую. При этом данная процедура должна выполняться два-три раза.


Состояние свечей зажигания по внешнему виду

Признаки неисправности свечей

В случае некорректной работы свечей зажигания силовой агрегат начинает функционировать с ошибками. Он не выполняет необходимые функции, и для возобновления его работоспособности требуется срочная диагностика и помощь специалистов:

  1. Запуск двигателя сопряжен с видимыми, серьезными затруднениями. Это является безусловным сигналом владельцу проверить ошибки двигателя и заменить свечи.

Характер работы двигателя меняется. Он троит, подергивается, у машины пропадает тяговитость, падает мощность.

Проблемы неисправных свечей тянут за собой резкое увеличение расхода бензина. Зажигание работает не постоянно, пропуская периоды. В итоге смесь полноценно не сгорает. Анализ выхлопных газов показывает высокую долю содержания СО.

Сколь бы сильно ни производилось давление на педаль газа, двигателю не удается набрать необходимые обороты, и работа идет с низкой мощностью.

Своевременно реагируя на признаки возможной неисправности свечей зажигания, можно избежать катастрофических проблем двигателя в будущем.

Определение неисправностей свечей зажигания

Проблема визуально определяется «невооруженным глазом» даже далеким от автомобиля человеком. Первым и определяющим показателем неисправности свечей выступает неравномерная работа автомобиля – он постоянно глохнет.

Неисправность не позволяет воспламениться бензиново-воздушной смеси внутри цилиндра. Вместо сгорания топливо устремляется в катализатор. Этот дефект можно учуять носом – аромат бензина весьма чувствительный.

Бензиновые моторы должны для эффективного процесса сгорания топлива поддерживать температуру внутри цилиндров порядка 400-500 градусов Цельсия. Лишь достигнув «критической» температуры, смесь без проблем воспламенится, полностью сгорая.

Высокотемпературный режим отрицательно влияет на работоспособность свечей. Все старые детали имеют наслоения в большей или меньшей степени.

Постепенно электроды обрастают отложениями и наростами, способными оказывать прямое воздействие на свечи, ухудшая качество искры. Нормальный, работоспособный электрод всегда обладает однороден, имеет равномерность цвета и формы, и никаких «артефактов» на нем присутствовать не должно.

Чистые детали без следов горения на электродах свидетельствуют об исправности свечей, мотор должен работать безукоризненно.

Симптоматика неисправности свечей зажигания

Владельцам автомобилей стоит начать беспокоиться, если проявляются определенные признаки и симптомы:

  1. Автомашина «зависает» при выжатой педали акселератора «в пол», не увеличивая и даже теряя мощность.

Повышается чрезмерно расход горючего.

На контрольной панели загорается пиктограмма неисправности двигателя.

В холодное время года запуск двигателя сопряжен с трудностями.

На холостом ходу автомобиль работает неустойчиво.

Двигатель запускается через большой промежуток времени при работающем стартере либо вообще не заводится.

Машина внезапно глохнет.

Обнаруживаются вибрация силового агрегата, троение.

Точная диагностика проблемы предполагает необходимость выкрутить свечи. Перед тем, как это сделать, необходимо тщательно разогреть двигатель. Если ситуация позволяет, желательно проехать на автомобиле не меньше 250 км. Тогда результат визуального осмотра даст почти стопроцентную гарантию проверки.

Выкрученную свечу зажигания следует тщательно осмотреть на предмет каких-либо повреждений

Особенно важно изучить свечной кончик, контактирующий с цилиндром

Отличная, не утратившая рабочих свойств свеча может иметь незначительный коричневатый либо серо-коричневатый окрас отложений. Свечи и электрод остаются светло-серые.

Неизменность оттенка означает, что проблема кроется в чем-то ином, ведь свечи зажигания находятся в хорошем, работоспособном состоянии.

Загрязненные и поврежденные свечи способны спровоцировать многочисленные проблемы. При проблемном запуске двигателя всегда проверку начинают с азов – проверяют работоспособность свечей. Удовлетворительный результат внешнего состояния – показатель того, насколько хорошо работает двигатель.

Такая проверка должна производиться при регулярном техобслуживании автомобиля, а такжеы спонтанно – при подозрении на неполадки мотора.

Диагностика инжекторного двигателя по свечам зажигания

По внешнему виду свечей зажигания можно судить о том, какие проблемы в настоящий момент имеет инжекторный двигатель автомобиля. Все его неисправности и неисправности его системы управления напрямую отражаются на состоянии свечей зажигания. По нагару на электродах свечей зажигания можно судить как о состоянии двигателя, так и состоянии самих свечей.

Рассмотрим некоторые, наиболее часто встречающиеся, варианты возникновения различного нагара на свечах зажигания на примере двигателя 2111 автомобилей ВАЗ 2108, 2109, 21099 оборудованного системой впрыска топлива.

Диагностика по свечам зажигания

— Нормальная свеча

Цвет электродов и резьбовой части свечи зажигания коричневый или серовато-желтый (см. фото выше). Износа электродов практически нет, зазор между ними соответствует норме. Свеча по своим характеристикам и калильному числу соответствует двигателю. Система управления инжекторным двигателем работает нормально.

— Свеча с сажевыми отложениями

Сухой черный или темно-серый налет (сухая копоть) на электродах и резьбовой части свечей зажигания говорит о богатой топливной смеси, поступающей в цилиндры двигателя, засоренности форсунок, проблемах с системой зажигания или выходе самой свечи из строя (пробое). При этом двигатель работает с пропусками зажигания, возможен затрудненный запуск и неустойчивый холостой ход, черный дым из глушителя. Следует проверить степень загрязненности воздушного фильтра, исправность датчика температуры охлаждающей жидкости (ДТОЖ), датчика массового расхода воздуха (ДМРВ), датчика кислорода, регулятора ХХ.

— Белый или серый налет на электродах

Свеча не соответствует по калильному числу для данного двигателя («холодная»). Постоянный сильный перегрев двигателя. Возможно неисправен вентилятор системы охлаждения на радиатор или датчик температуры охлаждающей жидкости (ДТОЖ). Обедненная топливная смесь по причине неправильной работы какого-либо датчика ЭСУД (например, датчика кислорода, датчика температуры ОЖ) или регулятора ХХ.

— Замасленные электроды

Электроды и резьбовая часть покрыта маслом. Причиной может служить попадание лишнего моторного масла в камеру сгорания. Масло может попасть из-за изношенных поршневых колец или маслосъмных колпачков, направляющих втулок клапанов. При этом запуск двигателя будет затруднен, возможны пропуски в работе цилиндров, сизый дым из глушителя (постоянно идет — проблемы с кольцами, при перегазовках — с колпачками), подергивания двигателя при работе. В такой ситуации необходим ремонт головки двигателя или его цилиндропоршневой группы. Виновника неисправности можно выявить, проведя замер компрессии в цилиндрах двигателя.

— Металлосодержащий налет

Кирпично-красные отложения окислов железа на изоляторе. Появляются при наличии в бензине металлосодержащих антидетонационных присадок (ферроценов). При работе двигателя на режиме больших нагрузок, при высокой температуре в камерах сгорания окислы железа восстанавливаются в токопроводящие дорожки из чистого железа и замыкают центральный электрод на «массу». Это вызывает пропуски зажигания и как следствие падение мощности и приемистости двигателя, повышенный расход топлива. Возможно скорое разрушение каталитического нейтрализатора из-за превышения в нем температуры при догорании не сгоревшего топлива. Рекомендуется в такой ситуации сменить заправку и свечи (так как такой налет ни чем не удаляется).

— Разрушенный изолятор

Изолятор может быть растрескавшимся или со сколами, что может привести к повреждению поршня. Причина – повышенная детонация в цилиндрах двигателя, неисправный датчик детонации. Возможно, применяется топливо с октановым числом не соответствующим данному двигателю.

Очень часто присутствует сочетание нескольких видов налета. Например, свеча с черным налетом и к тому же замасленная свидетельствует об износе цилиндропоршневой группы или клапанного механизма.Примечания и дополнения — При замене свечей зажигания новыми, рекомендуется устанавливать свечи с характеристиками идентичными старым свечам. Производитель может быть иной.

— Черный и масляный налет со свечи можно удалить прочистив ее металлической щеткой и промыв в бензине. В случае особо сильного загрязнения рекомендуется замачивание свечей в ортофосфорной кислоте или преобразователе ржавчины (содержит ортофосфорную кислоту).

Еще статьи по свечам зажигания

— Проверка искры на свечах зажигания

— Подбор свечей зажигания для карбюраторных и инжекторных двигателей автомобилей ВАЗ

— Проверка и регулировка зазора между электродами свечей зажигания

Диагностика своими руками

Проверка свечи зажигания относится к типу работ, выполнение которых под силу даже начинающему водителю. Трудности могут возникнуть, если у вас оппозитный мотор. В таких типах двигателей месторасположение свечных колодцев требует от мастера некоторых ухищрений и более специализированного инструмента. Самая лучшая диагностика свечей – это выкручивание каждой из них и внимательный осмотр. Что можно обнаружить при беглом осмотре:

  • пробой керамического слоя, изолирующего высоковольтную часть свечи. При такой поломке часть разряда теряется, поэтому между электродами возникает слишком слабая искра для нормального воспламенения топливно-воздушной смеси (далее ТПВС);
  • эрозия электродов. В таком случае будет заметна впадина напротив центрального электрода. Иногда эрозия может показаться незначительной, но на самом деле выработка будет негативно сказываться на работе двигателя. Поэтому рекомендуем не превышать лимит ресурса эксплуатации, указанного производителем;
  • неправильный зазор. Для проверки вам необходимо приобрести специальные мерные щупы. Рекомендованный искровой зазор для каждого типа двигателя указан в руководстве по ремонту и эксплуатации. Слишком маленький зазор обеспечивает мощную, но короткую искру. Из-за небольшого размера искрового разряда топливо поджигается неполноценно, что приводит к неравномерной работе ДВС и образованию нагара. Также существует риск замыкания, при котором между электродами возникает более продолжительный заряд. Эффект длительного короткого замыкания разрушает высоковольтные провода (далее ВВП) и катушки зажигания. При большом зазоре увеличивается площадь контакта искрового разряда и ТВС, но значительно возрастает риск обрыва искры. Поэтому на высоких оборотах происходят пропуски зажигания.

Почему народный метод не работает

Суть проверки в том, чтобы выкрутить свечу, а затем вращать ДВС стартером, внимательно наблюдая за искрой. Такой метод подходит лишь для определения наличия либо отсутствия искры (к примеру, если двигатель не заводится). Качество искрового заряда проверить невозможно, так как при атмосферном давлении даже неисправный искрообразователь может сгенерировать разряд. В цилиндре для образования хорошей искры нужно гораздо больше усилий, а поэтому и требования к состоянию свечи намного выше.

Нагар

На фото вы можете увидеть нормальное состояние свечи зажигания, а также основные виды отложений. Появление сухого, бархатистого нагара свидетельствует о неполноценном сгорании топлива. Причиной такой неисправности могут стать свечи зажигания. Остальные типы отложения помогут вам проверить состояние двигателя, с большой точностью рассказав об имеющихся сбоях в работе двигателя.

Разумеется, что закиданные смесью масла и нагара свечи будут давать плохую искру. Как следствие, повысится расход топлива, уменьшится мощность, двигатель может начать троить и т.д. Но замена искрообразователей лишь на короткий период устранит все симптомы, поскольку неработоспособность свечей зажигания будет лишь следствием другой неисправности, повлекшей за собой повышенный угар масла.

https://youtube.com/watch?v=955ageixfoQ

Check engine

Износ свечей зажигания не определяется ЭБУ. Значок на приборной панели загорается в случае фиксации пропусков зажигания. Возможным это становится благодаря фиксации частоты вращения коленчатого вала (также в расчетах участвует Датчик Фаз, или ДПРВ). Опираясь на показания датчиков, ЭБУ выдает следующие коды неисправностей:

  • Р0301 – пропуски зажигания в 1 цилиндре;
  • Р0302 – пропуски во 2 цилиндре;
  • Р0303 – пропуски в 3 цилиндре;
  • Р0304 – пропуски в 4 цилиндре.

Для образования искрового заряда при изношенных свечах катушкам требуется большее усилие, также возрастает нагрузка на ВВП, что значительно уменьшат их срок службы. Сопоставьте стоимость этих узлов и цену замены свечей зажигания, чтобы понять, как дорого обходится экономия и езда на неисправных искрообразователях.

Основные проблемы в системе зажигания

Начиная с середины прошлого столетия, система зажигания (СЗ) постоянно совершенствовалась, и если в семидесятых годах 20-го века в основном была распространена схема с контактными трамблерами, то в 80-х годах уже использовалась бесконтактная система с коммутатором для лучшего искрообразования на свечах. На рубеже тысячелетий в основном стали применяться СЗ с полным электронным управлением, и они используются в автомобилях с бензиновыми двигателями и по сегодняшний день.

Если в системе зажигания происходят различные сбои, в двигателе возникают различные проблемы:

  • мотор начинает троить – не работает один или несколько цилиндров;
  • ДВС не запускается (пропадает искра на свечах зажигания);
  • появляются хлопки во впускном коллекторе или в трубе глушителя;
  • движок начинает детонировать, «стучат поршневые пальцы»;
  • повышается расход топлива, а из трубы глушителя идет черный дым;
  • двигатель перегревается.

Причиной неисправности могут быть любые детали и узлы СЗ:

  • искровые свечи;
  • катушка или модуль зажигания;
  • высоковольтные провода или наконечники;
  • прерыватель-распределитель (в системах с трамблером);
  • коммутатор (если он устанавливается в системе);
  • замок зажигания;
  • электропроводка;
  • различные датчики или сам блок управления (в электронных системах).
