Замена подсветки приборной панели своими руками

Меняем подсветку приборки в ВАЗ на любой цвет

Новая подсветка приборной панели в классическом народном автомобиле ВАЗ придает салону изысканности и чувства комфорта. Установка на автомобиль неоновой или даже светодиодной иллюминации требует больших затрат денег на такое дорогое удовольствие. Самый оптимальный способ решения проблемы, это замена подсветки приборной панели своими силами. Процесс замены подсветки в своем гараже, во-первых – не сложный, а во-вторых – требует меньших денежных затрат. Один из вариантов тюнинга своего авто является специальная накладка на приборную панель, но это будет стоить немало. Лучше будет, если сделать тюнинг панели приборов своими силами.

Чтобы довести дело до конца нужно запастись терпением, а также инструментами и необходимыми материалами. Первым этапом создания совершенства является разборка приборной панели. Для этого нужно снять защитное стекло приборов. Следующий шаг – снятие стрелочек с приборов. Чтобы не повредить стрелочки сделанные из хрупкого материала нужно перед тем как снимать стрелку отверткой, под противоположный конец пластика подложить несколько слоев картона. С применением небольшой силы легонько снимаем стрелку с оси. Подобные действия нужно проделать и с оставшимися стрелочками.

Подложка приборной панели также снимается очень легко. Для ее снятия необходим любой канцелярский нож. Острие ножа просовывают между панелью и подложкой, а затем прорезаем слой герметика по периметру подложки. После снятия защитного стекла подложки, приступаем к дальнейшей роботе по тюнингу панели.

На поверхности приборной панели под подложкой размещен светофильтр, который равномерно распределяет освещение по всей области панели. Этот светофильтр нужно удалить с применением канцелярского ножа, аккуратно соскребя светопроводящий слой.

Светофильтр – это специальная краска, которая наносится на тыльную сторону подложки приборной панели и обеспечивает цифрам и другим информационным сигнализаторам цветовую иллюминацию. После грубой обработке подложки, места, где был нанесен светофильтр, нужно обработать ацетоном или спиртом. Реагент удалит оставшуюся краску, а также обезжирит поверхность и подготовит ее для следующего процесса обработки.

На следующем этапе работ нужно будет изменить подсветку приборной панели. Сначала нужно так сказать – «набить руку» и изменить подсветку одометра. Одометр – это показатель пройденного автомобилем пути, измеряется в километрах или милях. Для того чтобы установить новую подсветку одометра необходимо предварительно снять экран одометра, снять синюю защитную пленку, удалить старую лампочку подсветки и заменить ее новым светодиодом. Для новой подсветки приборной панели можно применить многоцветный светодиод, который имеет возможность смены цвета по желанию пользователя. Светодиод подсоединяют к патрону штатной лампочки, затем экранчик одометра ставим на свое место.

Следующим шагом будет полная замена подсветки приборной панели. Новые светодиоды крепим к каркасу панели приборов. Многоцветные светодиоды, которые мы в данном случае устанавливаем, продается в комплекте с переключателем цветов. Если ваш бюджет ограничен, можно отказаться от использования многоцветных светодиодов в пользу обычных. Устанавливаем светодиоды на посадочные места и подключаем их стандартным контактом предыдущей подсветки приборной панели.

Стрелочки спидометра и тахометра должны иметь возможность смены подсветки. Проведение такой операции потребует удаление старой краски со стрелочки. Для того, чтобы краска легко удалилась, нужно сначала ее удалить с поверхности канцелярским ножом, а затем пройтись поверхность ацетоном или техническим спиртом. Когда стрелочка будет чистой от краски, ее можно покрасить белым лаком для ногтей, или чем-либо другим. Главное в этом процессе, чтобы стрелка была именно белой, так как только белый цвет может передавать всю гамму светодиодов.

Если вы установили на панели автомобиля ВАЗ подсветку на многоцветных светодиодах, вам необходимо установить переключатель цветов, чтобы иметь возможность выбора цвета подсветки приборной панели. Переключатель рекомендуется установить в правом нижнем углу приборной панели. Когда вся работа уже сделана, можно приступить к окончательной сборки готовой панели.

Первым делом нужно начать с установки подложки. Та тыльную сторону подложки наносим слой герметика, чтобы она держалась крепко основания. Далее устанавливаем на свои места стрелочки приборов и закрываем конструкцию защитным стеклом.

Таким образом без особых затрат мы своими силами сделали изящную приборную панель для автомобиля ВАЗ. И цвет свечения можно выбирать самому…

Приборная панель. Пересветка (замена светодиодов и резисторов)

Ранее по теме пересветки приборной панели уже писал Саня (Alex-Calisto), поэтому я частично продублирую, расширю и дополню информацию по этой теме.

Вводная частьРанее я уже писал о замене табло. Теперь хочу осветить вторую часть работ по переделке приборной панели — электрическую, а точнее замену светодиодов и подбор соответствующего сопротивления.В наших приборных панелях (независима от типа — простая или SuperVision) используются светодиоды SMD 3528 и резисторы SMD 1206 (0,25Вт; 1%) разных номиналов.

Именно они отвечают за подсветку шкал, пиктограмм индикации и дисплея бортового компьютера. Исключением является лишь индикация ЭКО-режима, идентифицировать светодиоды которой я не смог, но об этом ниже.Как уже писал Саня, все светодиоды управляются контроллером. Контроллер неактивен без нагрузки, поэтому каждая цепь со светодиодом состоит из двух параллельно впаянных входных резисторов (их мы и будем менять), диода и впаянных параллельно диоду полевого конденсатора и выходного резистора (он и есть неотъемлемая нагрузка).

Расчет сопротивления для новых светодиодовКак известно, одни и те же типы светодиодов, но разного цвета свечения отличаются по яркости свечения при одном и том же сопротивлении в цепи, т.е. проще говоря красный светодиод SMD 3528 в цепи с резистором номиналом 1,5 кОм будет светить более тускло, чем такой же зеленый светодиод SMD 3528 с резистором такого же номинала.Как и в случае с панелью SuperVision, в обычных приборных панелях для определенных цветов свечения светодиодов подобран определенный номинал парных или одинарных резисторов.

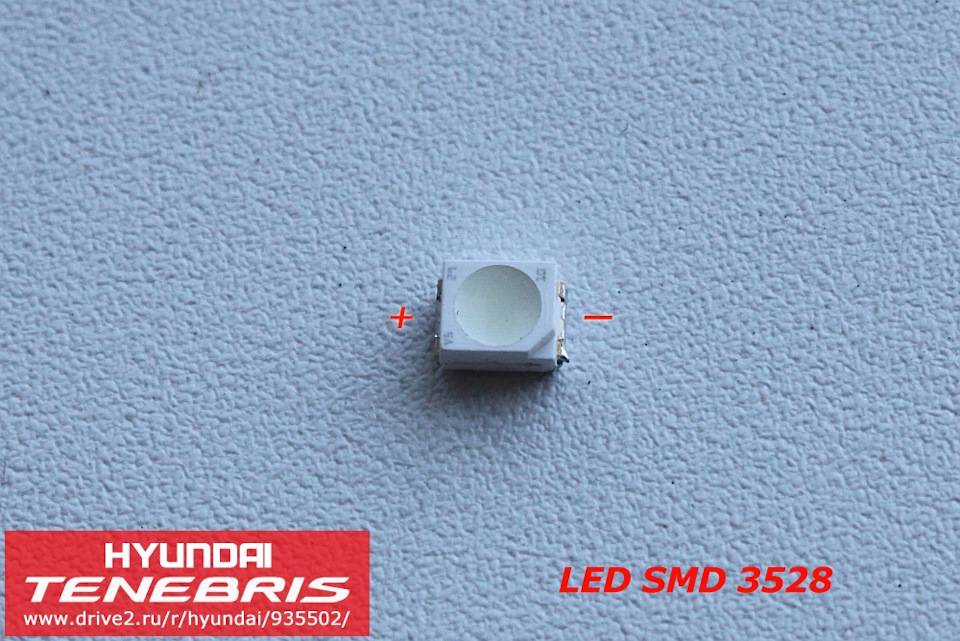

SMD 3528:Зеленые светодиоды — сопротивление 1,5 кОм + 1,5 кОм (суммарно (1,5+1,5)/2/2 = 750 Ом);Синий светодиод (дальний свет) — сопротивление 1,1 кОм + 1,0 кОм (суммарно 525 Ом);Красный светодиод (ручник) — сопротивление 1,3 кОм + 1,3 кОм (суммарно 650 Ом);Красные светодиоды — сопротивление 1,5 кОм + 1,3 кОм (суммарно 700 Ом);Желтые светодиоды (правая секция) — сопротивление 1,2 кОм + 1,3 кОм (суммарно 625 Ом);Желтые светодиоды (ABS, центральная секция) — сопротивление 1,5 кОм + 1,3 кОм (суммарно 700 Ом).

Светодиоды Эко-режима:Белый светодиод — сопротивление 1,8 кОм + 1,8 кОм (суммарно (1,8+1,8)/2/2 = 900 Ом);Зеленый светодиод — сопротивление 1,5 кОм (суммарно 1,5 кОм);Красный светодиод — сопротивление 1,5 кОм + 1,5 кОм (суммарно 750 Ом).

В моём случае все светодиоды зеленого света были заменены на синие, кроме этого были изменены по цвету некоторые другие индикаторы. Синие светодиоды SMD 3528 я выпаял из автомобильной лампочки, которую нашёл по смешной цене на авторынке.

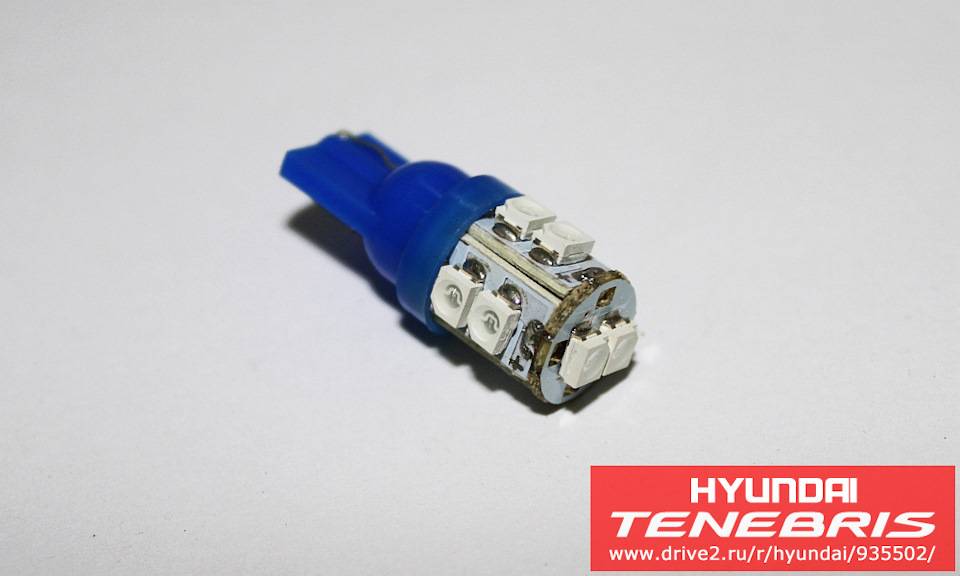

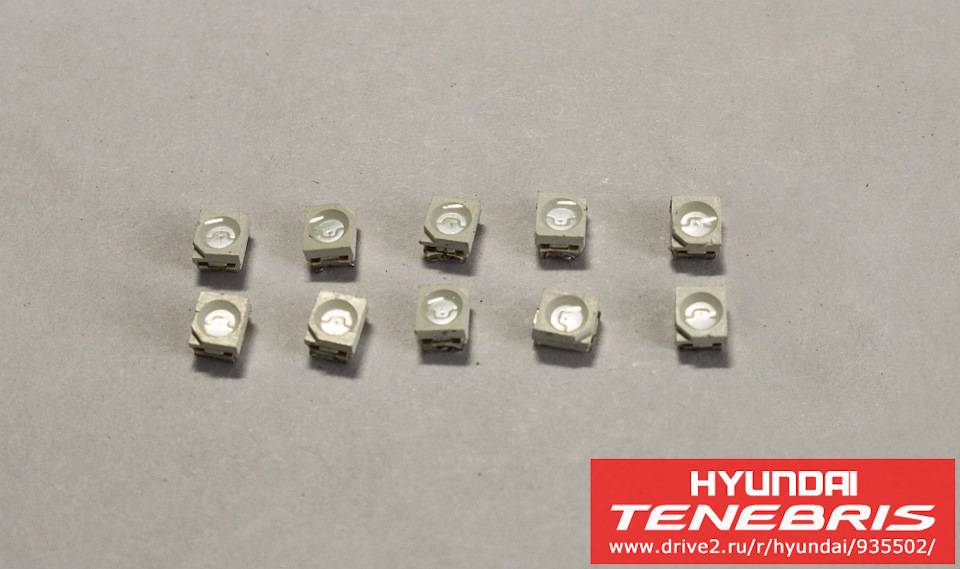

Таким образом с одной лампочки я получил 10 синих светодиодов, которых вполне хватит на все мои нужны.

Забегая вперед скажу, что в случае с китайскими синими светодиодами достаточно оставить сопротивление 1,5 кОм, т.е. один резистор номиналом 1,5 кОм.

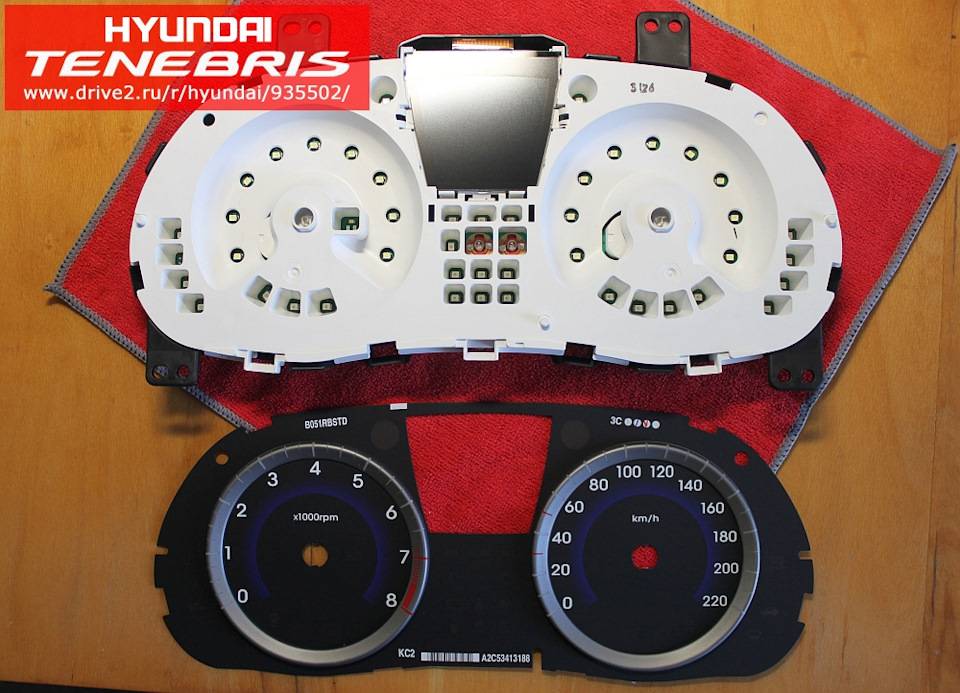

Окончательная разборка приборной панелиВ посту о замене табло я уже описывал процесс разбора приборки и остановился там на снятии табло.

Чтобы получить доступ к самой плате со светодиодами нам нужно аккуратно с обратной стороны отщелкнуть черный пластиковый кожух, далее освободить шлейф бортового компьютера и снять белую маску с платы.

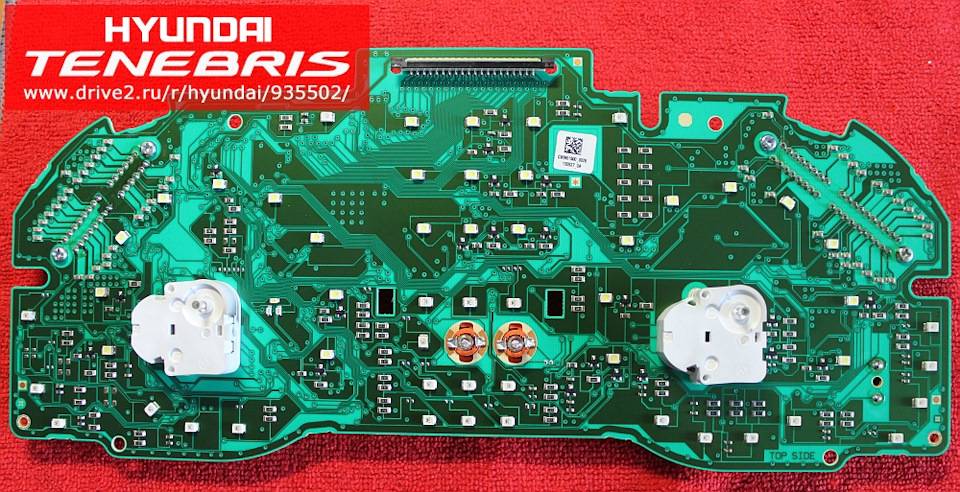

В моём случае панель простая, не SuperVision. Комплектация автомобиля — Active 2013 г.в. (средняя), АКПП.

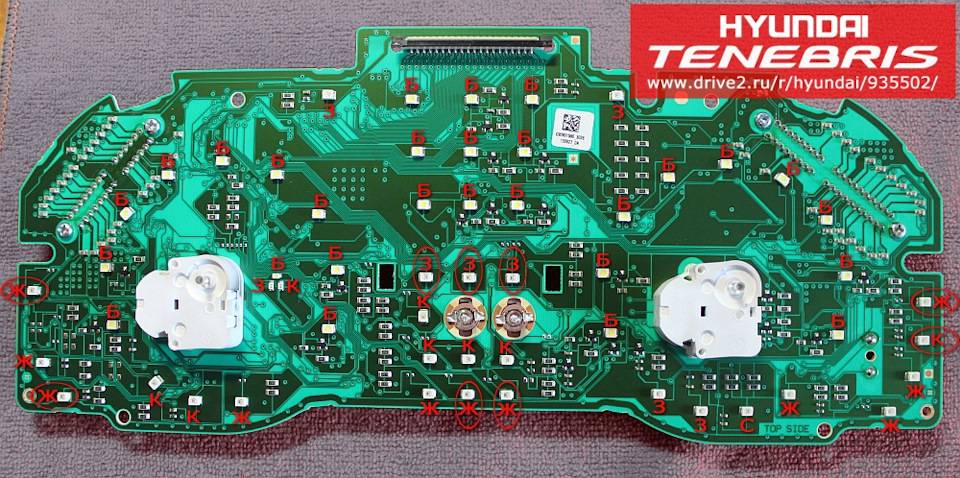

На фотографии выше специально размечены цвета свечения светодиодов:Б — белый;Ж — желтый;З — зеленый;К — красный;C — синий.

В овалы обведены те светодиоды, которые в моей комплектации не задействованы

Обратите внимание, что индикаторы ошибки двигателя и низкого уровня масла реализованы с помощью обычных ламп накаливания, а индикатор ЭКО-режима релизованной группой из трёх светодиодов разных цветов

Топология светодиод-резисторыТеперь подробнее о связках светодиод-резисторы. Специально отфотографировал по отдельности каждую группу:

Ремонт «приборки» ВАЗ 2110

Отечественный автомобиль 2110 не может похвастаться качественной панелью. В сильный мороз или летнюю жару пластик часто начинает трескаться. Помимо этого, иногда отклеивается и ее угол. «Приборка» данной машины состоит из трех частей: центральной, верхней накладки и нижней пластиковой накладки. Угол чаще всего отклеивается через: откручивание саморезов, которые притягивают верхнюю накладку, или через то, что отошла ее мягкая часть от металлической части верхней накладки.

При первом варианте нужно снимать панель, потому что иначе подтянуть верхнюю накладку не получится. Если же отошла только мягкая часть, то решений может быть несколько. Можно приклеить ее, но держаться она будет не крепко, на пластиковом дефлекторе воздуха. Другой вариант – можно замаскировать щель, которая образовывается, когда отклеивается угол панели.

Можно, без сомнения, прикрыть щель проводом. Его укладывают внутрь, используя отвертку. Вместо провода использовать можно уплотнитель фары. В таком случае можно вернуть уголок на место. Для приклеивания уголка используют монтажную пену. Обшивка, благодаря пене, будет держаться именно на металлическом корпусе, но сначала ее нужно очистить и обезжирить.

Потом наносим пену внутрь, с помощью мокрой тряпки убираем излишки пены. Зажимами для бумаги прижимаем уголки. Сразу убирать пену не нужно. Следует подождать, пока она высохнет. После того, как пена высохнет, нужно закрасить ее маркером. Может показаться, что пена распирает, но на самом деле, углы панели выходить не будут.

Теперь можно переходить к ремонту трещины на панели. Для этого используют либо средство для ремонта пластика, или же перетягивают накладку материалом. Что касается первого варианта, то он самый простой, ведь при ремонте снимать накладку не нужно. Убрать трещину можно, используя специальную эпоксидную смолу.

Колпачки — светофильтры на лампочки

Не знаю, у меня встали они отлично. Подсветка получилась классная.

У кого какая приборка. А про цапонлак — дельный совет, в свое время для цветомузыки им лампы красили, не выгорали.

Как по яркости такие диоды? В темноте не сильно по глазам бьет? У меня на карибе 95-м стояли тож светодиоды в панели, только сам светодиод был 1 на лампу (с торца который), а тут их целых пять. Светило получше чем штатные лампы, но все равно переходы были видны. мож кто нить пробовал с линзой рассеивающей ставить?

По яркости нормально, глаз не режет. Переходов тоже ни каких нет. Все ровненько подсвечивается. Вечерком как-нить сфоткаю.

Ну вот и фото. Сфотал правда на телефон. Но все равно видно, что ни каких переходов нет.

Диоды только в подсветке приборов. Остальные оставил родные лампочки.

Покупал на автобазаре за 150 руб/шт. Моделька, как на фото во 2-м посте.

Как изменить цвет подсветки комбинации приборов

1. Использовать SMD нужного цвета. Например, для подсветки одной части панели взять белые светодиоды, а для другой — синие.

2. Использовать вместе с белыми светодиодами светофильтр (изоленту или пленку разных цветов). Наклеиваем ее на нужный участок, в результате чего получаем подсветку нужного цвета. Чтобы изменить цвет, не нужно использовать паяльник, достаточно разобрать щиток приборов и наклеить пленку другого цвета.

Стоит отметить, что на стрелках есть оранжевое напыление. Чтобы изменить подсветку стрелок следует стереть лак жидкостью для снятия лака и при необходимости нанести новый лак подходящего цвета. Другой вариант — использовать светодиоды для стрелок нужного цвета.

Изменить подсветку экрана (дисплея) можно не только путем замены его светодиодов, но и при помощи переворачивания пленки. Сначала отдираем пленку с дисплея, очищаем остатки клея растворителем и приклеиваем пленку обратной стороной. Получается инверсия дисплея панели:

3. Использовать RGB-SMD светодиоды. Если хочется менять цвет подсветки в один момент. В этом случае придется дополнительно выводить управление переключением.

Необходимые компоненты

Лампа «Маяк» — донор компонентов для подсветки.

Лампа «Маяк», вид сзади.

Светодиоды SMD — собственно, что искал в лампе. Размер где-то 3 на 4 мм.

Лампа целиком, потребление в режиме «габариты».

Лампа целиком, потребление в режиме «стоп-сигнал».

Светодиоды, резисторы 330 Ом.

Заготовки печатных плат, нарезаны на токарном станке.

Платы размечены под установку компонентов. Черные точки между дорожками — места установки светодиодов.

Разметка «дорожек» на плате. Здесь пятая, внутренняя дорожка лишняя, хотел сначала двухцветную подсветку делать, передумал.

Расположение светодиодов по 3 в кластере.

Как вариант, можно светодиоды располагать на одной дорожке последовательно, будет даже проще плюс экономия одной дорожки, но мой вариант надежнее.

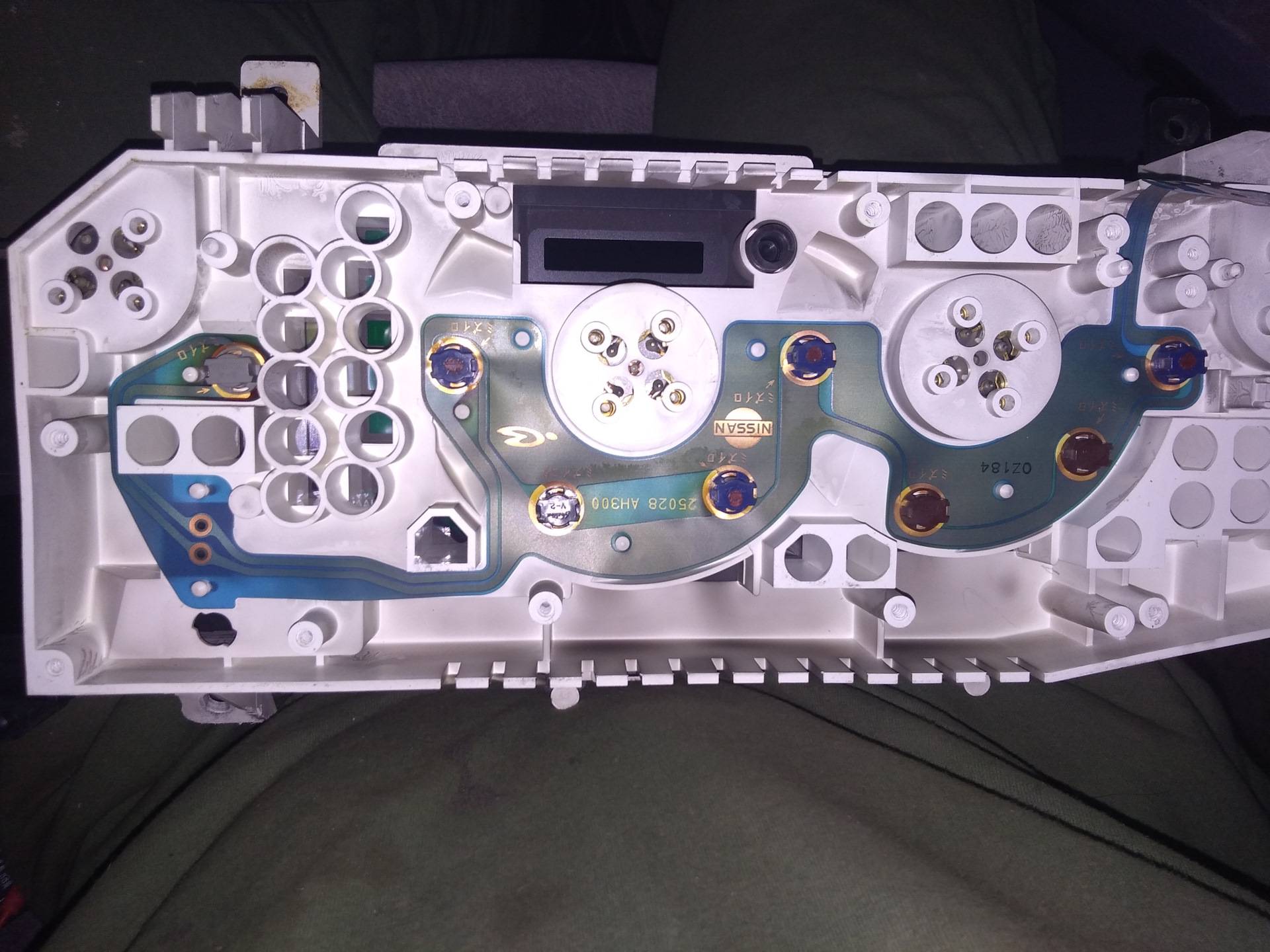

Делаем оптитрон

Пробую очистить светофильтр на краю шкалы. Особенность этих шкал в том, что они ориентированы на использование обычных лампочек, поэтому на них нанесен дополнительный слой темного фильтра (точечки), который обеспечивает равномерность подсветки (ближе к лампочке — темнее). Под белым рассеивающим слоем также виден желтый светофильтр. Желтый я бы оставил, но снять черный и белый, не затронув желтый — нереально.

Так это выглядит на просвет. Несмотря на белую подсветку, цифры все равно жёлтые благодаря жёлтому светофильтру, поэтому его придется убирать, хотя и не хотелось.

Подсветка указателей топлива и температуры. Опасался, что не хватит трех светодиодов на шкалу, оказалось, напрасно — шкала подсвечивается равномерно, на глаз градиента не заметно. Да! В результате осталось только 3 дорожки.

Указатели температуры и топлива сзади. Светофильтр частично удален в нужных местах.

Готовые шкалы температуры и топлива.

Снимаю светофильтр на тахометре. Использую жидкость для снятия лака и кусочки ватных дисков (все берём из арсенала супруги/мамы/сестры). Технология такая: мочим кусочки в жидкости и прикладываем к месту на минутку. Пока делаем следующую, предыдущая отмокает и покрытие легко снимается ногтем. Аккуратно! Лицевая сторона очень чувствительна к растворителям, особенно к спирту!

Устанавливаю подсветку тахометра. Опорами и одновременно крепежом служит термоклей из «пистолета». Минус — в таком варианте тахометр получился несъемным.

Готовая шкала тахометра.

«Комбинированная» подсветка. Тахометр светодиодный, спидометр обычный. Шкала температуры и указатель топлива — с двойной подсветкой. Здесь фото не совсем корректно передает эффект.

Плата подсветки спидометра. Основная сложность, оказалось, именно здесь. Прибор спидометра за счет встроенного одометра очень громоздкий и для подсветки остается совсем мало места. В результате подрезок и подточек от платки осталось совсем немного.

Плата подсветки спидометра сзади. Пришлось восстанавливать дорожку таким образом

Устанавливаю подсветку спидометра. Два светика не влезло, перенес на боковую поверхность

Подключаю подсветку спидометра, проверяю. Между тахометром и спидометром выведены общие плюс и минус в цоколек T10, в него также установлены защитный диод и общий токоограничивающий резистор (все из той же лампы), воткнуто в штатный патрончик из-под лампы подсветки.

Готовая шкала спидометра

Приборка целиком. На данный момент законченное состояние.

Для чего нужна дополнительная подсветка?

Сегодня тюнинг автомобиля проводят не только снаружи, но и внутри его салона и лучшего места, чем приборная панель не найти. Диоды, встроенные в панель, позволят добиться следующих положительных моментов:

  • придать приборной панели новый необычный вид;
  • качественно подсветить важные элементы приборной доски;
  • сделать дополнительную подсветку салона транспортного средства;
  • сделать поездку на машине более комфортной;
  • повысить безопасность дорожного движения. Когда панель приборов хорошо освещена, на ней отлично видны все показатели, которые позволяют правильно оценить положение автомобиля на дороге и не нарушать своей ездой правила дорожного движения.

Самым простым способом освещение такого элемента машины, как приборной панели является установка диодов в нее. Здесь можно использовать следующие виды светодиодной продукции:

отдельные диоды. Применяя их в качестве подсветки, можно создать полноценное или декоративное освещение приборной панели. Стоит отметить, что светодиодные могут светиться разными цветами. Поэтому такая светодиодная подсветка может красиво дополнять внешний тюнинг, светясь с ним в одной цветовой гамме;

Обратите внимание! Дополнительное освещение приборной панели, созданной с помощью таких диодов, позволяет встроить их практически в любую часть доски. В результате подсветка будет максимально полно отвечать требованиям автовладельца и давать освещение там, где в нем действительно имеется потребность

Диоды

светодиодная лента. Такая лента очень часто используется в качестве декоративной подсветки не только автомобиля, но и домашних помещений или уличных элементов. Она может быть легко заменена на другую, что позволит изменить надоевшую цветовую гамму на новую. Светодиодная лента имеет самоклеющуюся основу, с помощью которой ее монтаж своими руками осуществляется достаточно легко и довольно быстро.

Светодиодная лента

Несмотря на простоту работы со светодиодной лентой, наиболее часто для освещения приборной панели автомобиля используют диоды. Такой выбор связан с определенными преимуществами использования именно такого типа подсветки.

Артикул: 62.3710

Код для заказа: 023197

Обозначение — 62.3710 Наименование — выключатель освещения шкалы приборов

Применяемость

— автомобили: ВАЗ-2108, -2109 и модиф. Особенности использования — конструктивные особенности: поворотный, с реостатом и плавким предохранителем.

Технические характеристики:

— включение и регулировка освещения шкалы приборов; — количество положений: 2; — номинальное напряжение: 12 В; — номинальный ток нагрузки: 1,2 А; — масса: 0,049 кг.

Основной изготовитель — АО ЛЭТЗ

Использована информация: ООО «Автокомплектация»

Легковые автомобили / ВАЗ / ВАЗ-21081 чертеж » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2108-18/pribory-211/#part30523″>Реостат приборовПриборы и датчики / Приборы

Легковые автомобили / ВАЗ / ВАЗ-210992 чертежа

  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_21099-79/pribory-206/#part38419″>Реостат приборовПриборы и датчики / Приборы

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_21099-79/pribory-205/#part38376″>Реостат приборовПриборы и датчики / Приборы

Легковые автомобили / ВАЗ / ВАЗ-21311 чертеж

  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2131-73/pribory-266/#part66003″>Реостат приборовПриборы и датчики / Приборы

Легковые автомобили / ВАЗ / ВАЗ-21131 чертеж

  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2113-648/vyklyuchateli__11__13__15_-155/#part1671059″>Реостат приборовЭлектрооборудование / Выключатели (11, 13, 15)

Легковые автомобили / УАЗ / УАЗ 31601 чертеж

  • » href=»/catalog/uaz-5/legkovye_avtomobili-30/uaz_3160-80/pereklyuchateli__vyklyuchateli-161/#part190602″>Выключатель 62.3710 света щитка приборов с реостатом в сбореЭлектрооборудование / Переключатели, выключатели

Легковые автомобили / УАЗ / УАЗ-315191 чертеж

  • » href=»/catalog/uaz-5/legkovye_avtomobili-30/uaz_31519-844/pereklyuchateli__vyklyuchateli-188/#part2235924″>Выключатель 62.3710 света щитка приборов с реостатом в сбореЭлектрооборудование / Переключатели, выключатели

Легковые автомобили / ВАЗ / LADA 4×4 M1 чертеж

  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/lada_4x4_m-1456/pribory_i_podsvetka-198/#part3241966″>Выключатель освещения приборов с реостатомЭлектрооборудование / Приборы и подсветка

Легковые автомобили / ВАЗ / LADA 4×41 чертеж

  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/lada_4x4-1887/k310__pribory_i_podsvetka-220/#part4215694″>Выключатель освещения приборов с реостатомПринадлежности / K310. Приборы и подсветка

Легковые автомобили / ВАЗ / ВАЗ-21092 чертежа

  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2109-9/pribory-206/#part34480″>Реостат приборовПриборы и датчики / Приборы

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2109-9/pribory-205/#part34437″>Реостат приборовПриборы и датчики / Приборы

Легковые автомобили / ВАЗ / ВАЗ-21151 чертеж

  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2115-65/pribory-179/#part54683″>Реостат приборовПриборы и датчики / Приборы

Легковые автомобили / ВАЗ / ВАЗ-21141 чертеж

  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2114-647/vyklyuchateli__11__13__15_-155/#part1671059″>Реостат приборовЭлектрооборудование / Выключатели (11, 13, 15)

Легковые автомобили / ВАЗ / ВАЗ-21213-214i1 чертеж

  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_21213_214i-1240/pribory_i_podsvetka-272/#part2991466″>Реостат приборовЭлектрооборудование / Приборы и подсветка

Легковые автомобили / УАЗ / УАЗ 315191 чертеж

  • » href=»/catalog/uaz-5/legkovye_avtomobili-30/uaz_31519-439/pereklyuchateli__vyklyuchateli-175/#part1362248″>Выключатель 62.3710 света щитка приборов с реостатом в сбореЭлектрооборудование / Переключатели, выключатели

Легковые автомобили / ВАЗ / Lada 4×4 Urban1 чертеж

  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/lada_4x4_urban-1885/k310__pribory_i_podsvetka-193/#part4208299″>Выключатель освещения приборов с реостатомПринадлежности / K310. Приборы и подсветка

Спецтехника / Автокран / КС-6973А1 чертеж

  • » href=»/catalog/avtokran-42/spectehnika-42/ks_6973a-817/lektrooborudovanie_kc_6973a_80_000-48/#part2159459″>ЭлектродвигательЭлементы электрооборудования / Электрооборудование KC-6973A.80.000

Как выполняется замена ламп приборной панели?

Ну, во-первых, перед проведением любых электротехнических работ в автомобиле, необходимо обесточить бортовую сеть транспортного средства. Для этого откройте капот и снимите «минусовую» клемму аккумулятора.

Как поменять лампочки на ВАЗ 2107

В салоне автомобиля с помощью плоской отвертки подденьте и вытащите пластиковые рукоятки на приводе управления воздушной заслонкой отопителя. После этого, открутите гайку, расположенную на маленькой рукоятке, предназначенной для сброса суточного пробега. Затем снимите с нее шайбу, а рукоятку протолкните вглубь панели приборов.

  • С помощью все той же отвертки подденьте пластиковую заглушку, которая находится в крайней правой части панели в нижнем углу. Под этой заглушкой расположен болт крепления панели, который также необходимо открутить с помощью крестовой отвертки.
  • Вытащите кнопку управления приводом отопителя на себя и демонтируйте его со штекера. После этого, разъем утопите вглубь приборной доски. Панель необходимо вытаскивать, начиная с правой части.  В процессе демонтажа открутите гайку крепления троса привода спидометра, затем вытащите его и оставьте висеть. Демонтируйте шланг для подвода разряжения со штуцера, расположенного на эконометре. В конце вытащите все колодки проводов и снимите приборную панель с торпеды.
  •  Всего на панели приборов расположено около 9 ламп подсветки. Каждая из них снимается с помощью нажатия и поворота патрона на 90 градусов. После этого, старая лампа вытаскивается, а на ее место устанавливается новая прямо в патрон.

ВАЗ 2110 (нового образца) – меняем подсветку своими руками

  •  В первую очередь, необходимо выкрутить два самореза, которые крепят декоративную накладку в верхней части. Такая накладка установлена прямо на приборной панели.
  •  Вытащите рукоятку, предназначенную для регулировки подсветки, и выкрутите с помощью плоскогубцев большую гайку, расположенную под ней. После того, как гайка будет снята, проконтролируйте, чтобы регулятор не ушел под панель, так как достать его потом будет проблематично.
  • Слева в углу, возле кнопки включения противотуманных фонарей вытащите еще одну заглушку. Под ней расположен шуруп, который также надо выкрутить. После этого, потяните декоративную накладку на себя. Как только покажутся разъемы кнопок – разъедините их и протяните накладку еще дальше.
  • Внутри панели найдите два самореза, которые крепят щиток приборов изнутри. Открутите их и вытащите щит приборов наружу. В процессе демонтажа вытащите штекерный разъем из задней части приборной панели.
  • Патроны лампы выкручиваются, поворотом на 45-90 градусов. Затем из патрона выкручиваются перегоревшие лампы. После этого, на место старых устанавливаются новые лампы, и сборка приборной панели производится в обратном порядке.

Как снять и лампы на Lada Priora

  • Чтобы было проще, возьмите фигурную крестовую отвертку. Выкрутите два самореза, расположенные во внутренней верхней части панели приборов.
  • Под рулевой колонкой расположена небольшая пластиковая панель (или накладка). В верхней части панели открепите защелки, а с нижней поверните три крепления, изготовленных из пластика. После того, как накладка будет демонтирована, вы увидите еще два самореза крепления приборного щита. Их тоже необходимо выкрутить.
  • Теперь опустите руль вниз, но не снимайте его. Потяните на себя декоративную накладку. Если она не поддается, можно аккуратно поддеть плоской отверткой, не повреждая покрытие пластика. Внутри торпеды можно обнаружить еще два самореза. На них держится сам приборный щиток. Выкрутите их, придерживая рукой, для того, чтобы не потерять шайбы и шурупы, которые легко могут провалиться внутрь торпеды.

  • Вытащите приборный щит на себя так, чтобы колодка проводов была на виду. Отсоедините штекер из разъема и отложите его снаружи, чтобы он не ушел внутрь. Приборный щит разверните и найдите патроны с лампами.
  • Как и в остальных автомобилях – патрон вытаскивается с помощью поворота. Менять лампы можно целиком с патроном или по отдельности. В настоящее время цены позволяют произвести замену ламп вместе с патронами. Это будет намного рациональнее, чем сидеть и ждать, когда из строя выйдет и патрон.
  • После замены ламп, проведите сборку панели в обратной последовательности.

В конце забудьте присоединить клемму аккумулятора. На этом замена ламп приборной панели завершена.

Как организуется подсветка стрелок

Очень часто в автомобиле нужна именно подсветка стрелок приборной панели.

Подсветка стрелки прибора

В ситуации, когда необходимо установить диодное освещение стрелок на приборной панели необходимо проделать следующие манипуляции:

  • проводим зачистку краски стрелки с трех сторон. Зачистка краски проводится снизу стрелки и по ее бокам;
  • после этого зачищенные поверхности следует закрасить канцелярским белым штрихом или белым лаком для ногтей. Также можно использовать и обычную белую краску, но с ней будет немного больше возни;

Закрашенные стрелки спидометра

  • после этого берем три светодиода. Их нужно спаять между собой последовательно;
  • спаянные светодиоды следует поместить в приборную панель. В ней предварительно нужно просверлить отверстия для установки диодов и маскировки проводов.

После этого они подключаются к источнику питания и ваша стрелка светиться тем оттенком, какого цвета были выбраны светодиоды.
Некоторые умельцы делают подсветку стрелки таким образом, чтобы она могла изменять цвет в зависимости от изменения показаний спидометра. для организации такой подсветки нужно использовать диоды трех разных цветов:

  • зеленый;
  • красный;
  • синий.

Эти цвета являются стандартными. Помните, что для каждой стрелки нужно использовать по три диода в той последовательности, в который вы хотите получить свечение. Таким образом световой поток будет достаточным для качественного освещения метрической части прибора.

Готовая подсветка стрелки

Обычно для минимальных показателей используют зеленый цвет, а для максимальных – красный. Диоды следует размещать под каждой стрелкой по кругу ее движения.

Замена ламп

В предыдущих постах мы разобрались как снять панель приборов на Приоре. Еще раз писать смысла нет, переходите, читайте, снимайте. В этом посте только замена ламп.

Панель приборов подсвечивает пять лампочек. Лампочки меняются очень просто. Беремся за цоколь и поворачиваем против часовой стрелки. Вы почувствуете как цоколь с лампочкой выйдет из посадочного места.

Устанавливаются лампы в обратном порядке. Вставляем цоколь с лампой вместо посадки и поворачиваем по часовой стрелке до фиксации.

Видео урок

Бывалые и опытные могут дальше не читать, так как запись для «чайников» вроде меня, сталкивающихся впервые с заменой лампочек в приборной панели.У меня потухла лампочка подсветки темературы ОЖ и кол-ва бензина в баке. Правая сторона спидометра периодически тухла и потом сама возвращалась к жизни.

Для замены потребуется отвертка крестовая, тонкая плоская отвертка и 5-7 минут свободного времени. Ответрку (крестовую) лучше брать укороченную, так как ей удобнее орудовать в ограниченном пространстве.Откручиваем 2 шурупа сверху.

Снимаем панель под рулевой колонкой (сверху просто отщелкиваем, снизу поворачиваем 3 пластиковых крепления). Если приходилось менять предохранители, то снять панель не составит труда.Видим еще 2 болта (один слева, другой справа)

Откручивем их (осторожно с шайбами — улетают быстро)

Далее снимаем декоративную накладку, которую мы открутили. Опускаем руль в самое нижнее положение и вытаскиваем накладку. Руль снимать НЕ НАДО!

Далее видим еще 2 крепления (слева и справа), которые фиксируют саму панель приборов

Откручиваем их осторожно, так как шайбы и шурупы могут провалиться вглубь торпеды

После панель приборов можно потянуть немного на себя, чтоб получить доступ к жгуту проводов и колодке. Когда в этом деле уже будет набита рука, то можно будет менять лампочки и без отсоединения шлейфа.

Видим зеленую колодку сзади панели. Отсоединить её просто, но первый раз неудобно. Слегка нажимаем на язычок-упор отверткой и тянем черный рычаг вверх. Штекер сам выйдет из гнезда.

Вытаскивем панель и видим посадочные гнезда под лампочки. Слегка повернув против часовой стрелки, вытаскиваем перегоревшую лампочку. Ставим новую. Сборку производим в обратном порядке.

Я покупал лампочки сразу в сборе (лампа + патрон), но некоторые умельцы заменяют перегоревшие лампочки, при этом оставляют старый патрон.Решил попробовать диодную лампочку, чтобы иметь представление о том, стоит ли все лампочки заменить на светодиодные. Диодная лампа немного длиннее.Таким образом, она ближе к светофильтру и дает световое пятно в зоне освещения (центр светлее, края-темнее). Лампочка диодная светит белым холодным светом, что заметно через светофильт — зеленый стал ярче, сочнее. Меня пока устраивает мягкий зеленый свет, который был при теплых лампах накаливания, так что диодные лампы ставить не буду.

Оказалось, что лампочка на правой стороне спидометра, что то гасла, то тухла из-за того, что перегорела. Но от тряски нить накаливания замыкалась и снова горела, пока следующая кочка не «разорвет» её снова. Лампа пошла под замену. также прикупил немного прозапас)))

К сожалению, многочисленные автомобильные комплектующие рано или поздно могут выйти из строя, поэтому автовладельцам приходится их менять. Если в Ладе Приора или в любом другом автомобиле перегорят лампы на щитке приборов, можно без помощи сотрудников СТО справиться с этой поломкой, что позволит сэкономить немало денежных средств. А как правильно и поэтапно можно поменять лампочки на панели приборов Приора, будем анализировать в этой статье.

Специалисты настоятельно рекомендуют заменить вышедший из строя компонент как можно быстрее, ведь именно эти элементы предупреждают владельцев авто о возникновении неисправности, справиться с которой нужно незамедлительно. По мнению опытных водителей, менять лучше не одну вышедшую из строя лампу, а сразу весь комплект, так как ресурс этих элементов примерно одинаковый. Если первая лампа перегорит, ждать выхода из строя последующих долго не придется.

Схема приборной панели ВАЗ-2107

Рассмотрим основные приборы и указатели, входящие в схему панели приборов «семерки»:

  • Вольтметр.
  • Спидометр (указатель скоростного режима).
  • Одометр. Считает пройденный километраж.
  • Тахометр. Служит для определения частоты вращения коленвала. Красная зона свидетельствует о превышение максимально допустимого значения (6 тысяч вращений в минуту).
  • Датчик температуры хладагента. Зеленая зона – норма, красный участок – перегрев мотора. Эксплуатация авто запрещается при превышении температуры охлаждающей смеси в 118 о С.
  • Эконометр. Прибор позволяет выбрать оптимальный режим движения, о котором свидетельствует нахождение стрелки в зеленой зоне.

Самостоятельное изготовление стрелок и наклеек приборов

Чтобы доработать панель приборов ваз 2107,осуществив тюнинг своими руками, понадобятся новые стрелки и наклейки для приборов. Их можно купить, а можно самостоятельно разработать индивидуальные дизайнерские наклейки. Последнее сложнее и дороже, но гарантирует уникальный вид “приборки”.

При замене наклеек и стрелок надо учитывать такие моменты:

  • стрелки и штифты, на которые они устанавливаются — очень хрупкие изделия. Неосторожными действиями можно повредить не только устанавливаемые детали, но и сами приборы;
  • перед наклейкой новой шкалы следует тщательно очистить и обезжирить поверхность, иначе внешний вид прибора может быть испорчен;
  • необходимо правильно установить стрелки, иначе приборы будет показывать неверное значение.

Тюнинг приборов производится следующим образом:

  • снять приборы;
  • аккуратно снять стрелки приборов;
  • снять старые наклейки;
  • зачистить и обезжирить поверхность;
  • наклеить новые наклейки;
  • установить новые стрелки приборов.

Стрелки удобно снимать плоскогубцами. Тянуть нужно ровно, чтобы не погнуть ось, на которую надета стрелка.

Важно: стрелка спидометра лежит на ограничителе, установленным между показаниями 0 и 20 км/час. Начальное положение стрелки без ограничителя находится в положении меньше нуля

С тыльной части прибора находится механический диск, вращающийся вместе со стрелкой. Чтобы после установки новой стрелки спидометр давал правильные показания, необходимо поставить на диске и корпусе спидометра метки, соответствующие положению стрелки на ограничителе. При установке новой стрелки нужно просто совместить положение меток на диске.
