Что такое ШРУС

Аббревиатура ШРУС расшифровывается как шарнир равных угловых скоростей, который обеспечивает передачу крутящего момента от коробки передач на колеса. В народе ШРУС называют гранатой, из-за чисто визуального сходства.

Благодаря своей конструкции, ШРУС позволяет колесам вращаться под разными углами вплоть до 70 градусов. Сам ШРУС защищен пыльником. Если машина долго эксплуатируется, например, несколько лет, резиновый пыльник ШРУСа приходит в негодность, появляются разрывы и трещины, смазка постепенно вытекает, смешивается с грязью.

Для тех, кто собирается первый раз заменять пыльник ШРУСа, советую посмотреть это видео:

Как определить, что нужно заменить пыльник ШРУСа?

Способ простой: необходимо заехать на яму провести осмотр пыльника, если он сухой и не видно следов масла, значит, все в порядке и замена пока не требуется.

Если, проверив, вы обнаружили, что неисправность имеется и нужна замена, то тогдавам понадобится следующий инструмент:1. Домкрат, молоток, деревянный брусок;2. Ключи на 17 и 30;3. Монтировка, баллонник;4. Плоская отвертка, специальные щипцы для установки хомутов;5. Новый пыльник + смазка для ШРУСов, графитовая смазка, керосин или аналогичная промывочная жидкость.

Бывает ситуация, когда при резком старте в районе передних колес раздается одиночный стук или хруст. Скорее всего, вы уже опоздали и придется менять сам ШРУС.

Как заменить пыльник ШРУСа на Лада Калина

Для того, чтобы упростить замену пыльника ШРУСа, работу лучше производить на снятой полуоси.

Затягиваем ручник и ставим клинья под задние колеса

Очень важно, чтобы машина стояла на ровной поверхности. Берем баллонник и приступаем к снятию колеса. Не спешите домкратить машину, сорвите болты, пока машина стоит на четырех колесах

Не спешите домкратить машину, сорвите болты, пока машина стоит на четырех колесах

После этого можете поддомкратить одну сторону, с которой будет производиться работа. На домкрате работать опасно, поэтому подстрахуйтесь и поставьте под машину колодку или металлический козел. Если имеются подкрылки, то при помощи отвертки поддеваем защитный колпачок и снимаем их. Под сливное отверстие коробки переключения передач подставляем тару, откручиваем пробку и сливаем трансмиссионное масло. Теперь откручиваем болты крепления, благодаря которым шаровая прикреплена к поворотному кулаку — всего их два. Откручиваем ступичную гайку. Чтобы это сделать, нужно зафиксировать ступицу, для этого достаточно нажать на педаль тормоза. Тут необходимо попросить кого-нибудь, кто будет надавливать на педаль тормоза.

Нам нужно достать упорную шайбу, сделать это не сложно, после чего выворачиваем колеса в крайнее положение (это зависит от того, с какой стороны происходит замена) и аккуратно выдавливаем наружный ШРУС из ступицы. Чтобы приводной вал не упал, его лучше подвесить при помощи куска проволоки.

8. Используя монтировку, одной рукой выпрессовываем внутренний ШРУС из коробки, а другой рукой придерживаем сам приводной вал.

Важная заметка! Если необходимо достать оба приводных вала, следует перед тем как выпрессовать второй вал на его место вставить в коробку старый ШРУС. Если вы не сделаете этого, нарушится расположение полуосевых шестерен, после чего установить приводной вал вы не сможете.

  1. Сейчас будет самая кропотливая работа, где нам понадобятся тиски. Берем приводной вал и фиксируем его в тисках. При помощи отвертки убираем старые хомуты и срезаем старые пыльники если они испортились. Если еще пригодны для эксплуатации то срезать не нужно.
  1. Дальше, при помощи молотка и наставки из мягкого металла или дерева, сбейте наружный, а также внутренний ШРУСы с приводного вала. Бензином или керосином как промывочную жидкость промываем «гранату» и проверяем состояние её деталей. Если при осмотре Вы не обнаружили не каких трещин, люфта или нарушения симметричности, то пристпаем к установке новых пыльников на вал.
  2. Одеваем пыльники аккуратно, чтобы не порвать, затем заполняем корпус наружного ШРУСа специальной смазкой, после чего устанавливаем его приводной вал. Затем набиваем шарнир до характерного щелчка.
  3. Далее при помощи щипцов сжимаем хомут на пыльнике, с одной стороны. Чуть сжимаем пыльник, чтобы выпустить воздух, после чего затягиваем хомут пыльника, с другой стороны.14.Теперь проводим замену стопорного кольца внутреннего ШРУСа и смазываем его шлицы графитовой смазкой, после чего аккуратно устанавливаем шарнир в корпус КПП.
  1. Закрепляем вал в полуосевой шестерне, для этого берем деревянный брусок, ставим на приводной вал и бьем по бруску молотком вдоль оси приводного вала.Дальнейшая сборка выполняется в обратной последовательности.

Причины, вызывающие поломку

Неисправности ШРУСа могут возникнуть по самым разным причинам, например, при наезде на бордюр, попадании в яму и пр. Однако чаще всего этот узел выходит из строя из-за банального повреждения пыльника.

Пыльник (гофрированный резиновый или силиконовый чехол) защищает детали ШРУСа от воздействия пыли, грязи, влаги и пр. Кроме того, для увеличения срока службы, пыльник ШРУСа заполняют специальной жидкой смазкой, изготовленной на основе бария. Смазка обволакивает поверхности деталей и должна сохранять свои свойства в диапазоне температур от -30 до 160°С.

Конструктивно ШРУС — это тот же подшипник, только немного более сложный, и попадание абразивных частиц или влаги негативно отражается на внешних поверхностях деталей трения. При воздействии негативных факторов детали пар трения изнашиваются быстрее, на них появляются следы выработки и возникает люфт. При попадании в смазку абразивных частиц последние могут вдавливаться между трущимися деталями, что также способствует их ускоренному износу.

При разрыве пыльника герметичность пространства, в котором работает ШРУС, нарушается и под воздействием окружающей среды узел очень быстро выходит из строя. Как правило, неисправность «гранаты» не приводит к катастрофической аварии, однако вполне может создать ситуацию, когда поездка будет продолжена на эвакуаторе.

Единственным способом, позволяющим избежать поломки «гранаты» из-за порванного пыльника, является профилактический осмотр мест их расположения. Обнаружив даже небольшое повреждение, необходимо как можно быстрее заменить пыльник. Ведь даже через незначительный прокол смазка будет вытесняться, что приведет к уменьшению ее количества и в итоге к повышенному износу деталей ШРУСа.

Определение неисправности

Появление во время движения автомобиля непривычного для уха «хруста» свидетельствует о неисправности одного или нескольких «гранат». При этом характерный «хруст» может раздаваться:

  • во время поворота автомобиля;
  • в момент, когда автомобиль трогается с места. Особенно хорошо он прослушивается при резком старте;

Кроме того, могут ощущаться рывки при разгоне автомобиля.

Услышав «хруст», автовладелец должен хотя бы ориентировочно определить, какой из узлов поврежден. Это вполне под силу любому водителю.

Существует несколько способов определения неисправного ШРУСа:

  1. На неподвижно стоящем автомобиле — необходимо «подергать» приводной вал между ШРУСами. При изготовлении ШРУСа детали подгоняются настолько точно, что люфт вала отсутствует. Поэтому обнаружение даже небольшого люфта свидетельствует о наличии износа и нужно готовиться к замене узла.
  2. Во время движения — выполняя различные маневры, внимательно прислушиваться к появляющимся звукам:

— наружные ШРУСы проверяют при движении автомобиля по ровному участку дороги, последовательно выворачивая руль то влево, то вправо. С какой стороны раздается «хруст», с той стороны и расположен неисправный ШРУС;

— внутренние ШРУСы проверяют на участке дороги, имеющем довольно глубокие ямы. Аккуратно въезжая в яму поочередно левым и правым колесом таким образом, чтобы колесо опускалось на максимальную величину, определяют, с какой стороны раздается «хруст». С той же стороны расположен и неисправная «граната».

Проверить внутренний ШРУС можно и в условиях гаража. Для этого нужно вывесить поочередно левое и правое колеса автомобиля. При вывешивании переднего колеса шарнир достаточно сильно искривляется и при вращении колес на первой передаче неисправный ШРУС обязательно захрустит.

Необходимо отметить, что появление «хруста» свидетельствует о том, что возможность ремонта исключена из-за сильного износа деталей. Внимательно прислушиваясь к звукам, издаваемым шарнирами и регулярно осматривая пыльники, можно поймать момент, когда ШРУС еще можно спасти, поменяв, например, пыльник и смазку. Первичными симптомами появления неисправностей «гранаты» служат:

  • порванный пыльник;
  • наличие смазки на внутренней поверхности колеса (смазка выдавливается через поврежденный пыльник и разбрызгивается по колесному диску);
  • «свист» ШРУСа, напоминающий звук трущихся об металл изношенных тормозных колодок;
  • слабые толчки, возникающие при трогании автомобиля с места и свидетельствующие о наличии разбитых канавок «гранаты»;
  • негромкие щелчки (от 2 до 5) при трогании автомобиля с места;

На заметку!

Шарниры равных угловых скоростей, которые продаются в магазине комплектами, имеют в своих наборах сразу смазку, пыльник и все необходимые хомуты

Обратите на этот факт особое внимание, дабы не переплачивать за дополнительные запчасти и аксессуары

Доводилось поменять уже не один шрус. С первым конечно пришлось повозиться пару часов, так как не знал особо всех тонкостей, ну а последующие менял уже практически с закрытыми глазами.

Покупал гранату на калину. В сборе идет сама граната, пальник и хомуты. Поменять можно за час не торопясь, можно и быстрее. Но куда торопиться в таком деле.

Всем привет, сегодня поговорим о ШРУСах. В этой статье я расскажу, как определить проблемный ШРУС, а также о том, как заменить пыльник ШРУСа на Калине в домашних условиях.

Когда-то я уже рассказывал о том, как заменить ШРУС на ВАЗ 2108. Сегодня будет все практически то же самое, только на этот раз менять будем не ШРУС, а только пыльник, и не на “восьмерке”, а на Калине.

Несколько слов о том, что такое ШРУС. Под этой аббревиатурой скрывается четыре слова — шарнир равных угловых скоростей, в народе его, как правило, называют “гранатой”, из-за внешнего сходства. Необходим этот хитромудрый механизм для того, чтобы обеспечить передачу крутящего момента от коробки передач на колеса. Конструкция ШРУСа позволяет колесам вращаться под разным углом, вплоть до 70°.

Механизм “гранаты” тщательно спрятан под пыльником, внутри которого находится смазка. После нескольких лет эксплуатации, резиновый пыльник ШРУСа приходит в негодность, на его поверхности образуются трещины, через которые смазка вытекает, а вместо нее во внутрь попадает грязь и влага. Если вовремя не обнаружить повреждение пыльника можно “угробить” сам шарнир равных угловых скоростей, который очень “боится” песка, грязи и воды, которая попадает на его вращающиеся части. Поэтому дешевле заменить пыльник ШРУСа, нежели дотянуть до того, что потребуется дорогостоящий ремонт.

Монтаж запчасти

Замена шруса на автомобиле Калина производится следующим образом:

  1. На ось надевается защитный чехол. Чтобы работа шла легче, ось можно обработать смазкой.
  2. В шарнир закладывается смазочный материал.
  3. Смазка добавляется внутрь защитного чехла.
  4. Несильными ударами с использованием деревянного бруска граната монтируется на полуось.
  5. Когда монтаж ШРУСа завершён, из защитного чехла удаляется воздух, и осуществляется крепление с помощью хомутов.
  6. Монтируется поворотный кулак, фиксируется гайка ступицы, монтируется на место колесо.
  7. Весь крепёж надёжно поджимается, автомобиль снимается с домкрата.

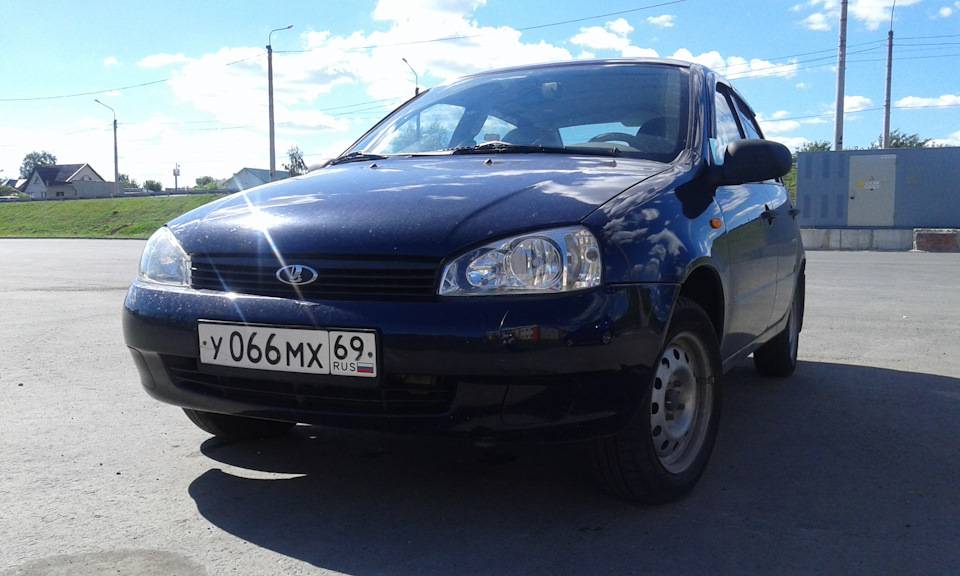

Лада Калина Седан eggpl@nt › Бортжурнал › Замена ШРУСа на Калине

Основной причиной неисправности ШРУСсов(шарнир равных угловых скоростей) на Калине является разгерметизация пыльников Шруса. Изначально неправильно установленые пыльники, а точнее неплотно затянутые хомуты и прохудившиеся или протертые пыльники не дают нормальной герметицации узлу. Под них начинает попадать вода и грязь. Постепенно смазка превращается в ржавую кашу и перестает выполнять свои функции. Первым признаком неисправного ШРУСа является похрустывание в районе переднего колеса при вывернутых колесах в момент начала движения. В более запущеных случаях такой хруст появляется при менее выраженных нагрузках на колесо.

Замена внешнего шруса на калине

Замена вешнего шруса на автомобиле Лада Калина не представляет серьезной сложности. Справиться с данное операцией может человек имеющий хотя бы минимальные представления о ремонте автомобиля своими руками.

Для замены внешнего шруса на Ладе Калине нам понадобятся:

1. Трещотка или вороток2. Удлинитель для наращивания воротка или трещетки(подойдет кусок трубы подходящего диаметра)3. Головка на 174. Головка на 305. Молоток6. Домкрат

Замена внутреннего шруса на калине

Для начала необходимо вывесить колесо. Перед тем как поставить автомобиль на домкрат необходимо сорвать болты крепления колеса и ступичную гайку. С помощью воротка и головки на 30 срываем гайку ступицы. Для этого лучше нарастить вороток (например металлической трубой подходящего диаметра). Колесные болты откручиваем балонником. После того как мы снимем колесо и гайку перед нами предстанет следующая картина:

Теперь нужно открутить 2 болта крепления нижней шаровой к поворотному кулаку. Откручиваются они с помощью трещетки или воротка и головки на 17.

Вместе с процедурой замены ШРУса мы заменили тормозные колодки.

После того, как мы открутили шаровую от поворотного кулака у нас открывается доступ к ШРУСу. Теперь аккуратными ударами по ШРУСу(в место где находилась ступичная гайка) через подкладку, что бы не повредить резьбу, аккуратно выбиваем ШРУС из ступицы. Для удобства можно вывернуть колеса.

Далее снимаем пыльник. Для этого надо снять хомуты и сдвинуть пыльник к КПП.

4После этого необходимо снять сам ШРУС. Если у Вас есть съемник, воспользуйтесь им. Если съемника нет, то аккуратными ударами молотка сбивайте гранату с полуоси. У нас не было съемника и мы сбивали ШРУС молотком. Если ШРУС «засел» намертво и не сдвигается с места, то нужно будет разбивать сеператор. Аккуратными ударами молотка, желательно положив на сепаратор тряпочку(он легко колется и осколки могут разлетется по всему гаражу или попасть в глаза) наносите удары, вращая ШРУС(Для тех, кто не понял куда наносить удары — наносить их надо в то место, где находятся сами «шарики» шарнира, нам надо разбить этот самый шарнир). Внутренняя часть сепаратора останется на полуоси. Что бы ее снять надо предварительно снять стопорное кольцо:

После этого можно окончательно снять пыльник. Теперь перед нами предстала «голая» полуось:

Процесс демонтажа на этом заканчивается и начинается процесс подготовки и установки нового ШРУСа. Для начала открываем упаковку с новым ШРУСом. Мы приобрели ШРУС . У нас в коробке был сам ШРУС, новый пыльник, смазка и хомуты (хомуты ленточные, без застежек, не очень удобные)

Для начала наденем пыльник на полуось. Для этого могут понадобиться значительные усилия. Можно добавить на полуось немного смазки, для облегчения задачи.

После этого добавим смазки в сам ШРУС:

И выдавливаем остатки в пыльник:

Теперь устанавливаем ШРУС на место. Для того что бы он сел на свое место, наносим легкие удары молотком (через доску или другую подкладку, что бы не повредить резьбу. После того, как граната встанет на свое место, одеваем на нее пыльник, хомуты Далее застегиваем их, предварительно, выпустив воздух из пыльника.

Новый ШРУС установлен. Осталось собрать все на место и автомобиль снова готов к эксплуатации. Сборка происходит в обратном порядке и никаких сложностей с ней возникнуть не должно.

Выбираем наружный ШРУС на Лада Гранта

В продаже есть достаточно шарниров разных производителей, плохо, что продавцы относятся к ним как ко всем жигулевским запчастям — все одинаковое. На практике для первого поколения Гранты есть два вида наружных (и внутренних) ШРУСов — для машин с механикой и для Грант с АКПП. Словом, для таких машин подходит граната 2215012-00 (21 зуб) .

Для Лада Гранта с механической коробкой передач идет ШРУС с номером по каталогу 2215012-86 . Чтобы не путаться с номерами, разберемся в отличиях ШРУСа для Гранты с АКПП и механикой:

  • Шлицевое соединение в наружном шарнире изменилось в размере, количество зубов — 21 . Для механической КПП подходит ШРУС с 22 шлицами.
  • Геометрические размеры корпуса также изменены.
  • Длина наружной шлицевой части для МКПП 76,5 мм , для АКПП — 77 мм .
  • Высота корпуса (без шлицевой части) 55 мм для автомата и 52,2 мм для механики .
  • Количество зубьев для кольца ABS не изменяется и остается равным 43.

Следовательно, перед покупкой наружного шруса в первую очередь смотрим на количество шлицов внутренней части корпуса шарнира. Среди производителей на рынке доминируют АвтоВАЗ, Белмаг и Triall. Цена наружного ШРУСа на Лада Гранта в пределах 20 долларов.

При этом важно, чтобы в комплекте были стопорное кольцо, смазка на основе дисульфида молибдена и неопреновый пыльник. Он не должен быть слишком жестким, но и слишком тонкий пыльник долго не прослужит

Тип вождения

Замечено, что агрессивная езда может добить гранаты значительно раньше отведенного срока. Если у осторожных водителей пыльники на гранатах служат порой по 15 лет, то лихачу придётся ремонтировать узел уже через 3 года. Продлить срок службы шарниров и пыльников может только периодический визуальный контроль состояния защитных кожухов, а также спокойная езда.

Рекомендуем почитать:

  • Улучшаем капот автомобиля Лада Калина
  • Прикручиваем противотуманки на Ладу Калину
  • Выбор чехлов на Калину
  • Оптимальное значение давления в шинах для Лады Калины
  • Запчасти и аксессуары на Калину
  • Руководство по замене тормозных колодок Калины

Сборка

Когда старый элемент разобран, самое время подготовить новый для установки

Обратите внимание, что при установке ШРУСа производится и замена пыльника «гранаты» «Калины». Старый использовать категорически запрещено, даже если он целый

Элемент уже претерпел износ, да и хомуты не дадут такую же утяжку.

Итак, сперва надеваем новый пыльник на полуось. Чтобы установка прошла гладко, промажьте места соприкосновения смазкой. Далее запрессовываем смазку в сам подшипник

Обратите внимание, что сюда требуется специализированной состав. Никакой литол и «графитка» не помогут

Эта смазка продается в пакетиках по несколько грамм (или в тюбиках). Лучше не экономить и покупать проверенные составы. Ведь именно от смазки будет зависеть ресурс нового подшипника. Остатки состава добавляем в пыльник и устанавливаем «гранату» на полуось. Для этого воспользуйтесь молотком и деревянным брусом

Важно наносить несильные удары – новый ШРУС зайдет без проблем

Как далее производится замена «гранаты» на «Калине»? Затем удаляем лишний воздух из пыльника и закручиваем хомут. После этого надеваем поворотный кулак и фиксируем ступичную гайку. Момент затяжки последней составляет 225-250 Нм. Процедуру затяжки лучше производить динамометрическим ключом. Как далее производится замена «гранаты» на «Калине»? Теперь осталось лишь затянуть все гайки колеса и спустить машину с домкрата. На этом замена «гранаты» на «Калине» успешно завершена.

Проведение работ по замене пыльника

Для выполнения работ – замены пыльника необходим инструмент и запасные части:

  • новый пыльник, смазка графитовая, жидкость для удаления загрязнений;
  • ключ баловник;
  • монтировка;
  • ключи на х 30, и на х 17;
  • домкрат для подъема автомобиля;
  • молоток, отвертка;
  • специальные щипцы, предназначенные для монтажа и замены хомутов.

Устанавливаем машину на ровную площадку, фиксируем её положение с помощью подставок под колеса и ручного тормоза. Далее выполняем комплекс операций, соблюдая определенную последовательность:

При помощи баллонного ключа откручиваем гайки крепления колеса (не полностью). С помощью домкрата приподнимаем автомобиль, отворачиваем гайки полностью и снимаем колесо. При проведении ремонта с соблюдением технику безопасности для этого устанавливаем металлический упор, предохраняющий от травм при срыве или отказе домкрата.
С помощью отвертки снимаем с передней оси защитный наконечник.
С коробки передач сливаем масло. Для этого подставляем емкость для сбора жидкости под сливное отверстие и выкручиваем заглушку

Выжидаем некоторое время до полного удаления масла из коробки передач.
Отворачиваем два болта крепящих шаровую опору к поворотному кулачку.
Откручиваем гайку фиксации ступицы для этого, выжимаем педаль тормоза и выполняем операцию (для нажатия педали тормоза необходима помощь напарника).
Удаляем упорную шайбу и устанавливаем с помощью руля колесо в крайнее положение для обеспечения полного доступа к узлам, удаляем наружный ШРУС из ступицы, предварительно зафиксировав приводной вал с помощью дополнительного крепежа.
С помощью монтировки достаем внутренний ШРУС из коробки передач.
Далее фиксируем приводной вал с помощью зажима (в тисках или с использованием струбцин) и аккуратно удаляем фиксирующие хомуты, используя отвертку.
Осторожно, чтобы не повредить сбиваем внутренний и наружный ШРУСы с приводного вала.
Очищаем от грязи и пыли «гранату», промываем в керосине, производим диагностику состояния механизмов. При полной исправности всех механизмов «гранаты» проводим операции по полной сборке узла.
Аккуратно устанавливаем новый пыльник, вводим в корпус наружного ШРУСа специальный смазочный состав (графитовую смазку) и монтируем приводной вал, смещая вперед до упора с полной фиксацией (должен прозвучать щелчок)

Необходимо отметить, что объем смазки для наружного ШРУСа должен составлять не менее 40 куб.см.
Удаляем хомут с наружного пыльника, обжимаем его для удаления «воздушной подушки» и затягиваем хомуты с обеих сторон.
Производим смазку ШРУСа графитовой смазкой предварительно, заменив кольцо внутреннего ШРУСа и аккуратно, помещаем в коробку передач.
Устанавливаем вал в полуосевую шестерню и аккуратно, используя деревянный брусок, перемещаем вдоль оси до полной фиксации.
Производим сборку всего узла, произведя замены стопорных колец и выполняя операции в обратной последовательности.

Процесс замены пыльников на Лада Калина требует выполнения ряда сложных операций, и знания технологии проведения работ, поэтому лучшим вариантом является решение обратиться за помощью в сервисный центр для замены защиты ШРУСа. Квалифицированные мастера за более короткий срок проведут весь комплекс ремонтных работ с соблюдением регламента завода-изготовителя. Правильно установленный пыльник должен эксплуатироваться в течение 2 лет или обеспечить пробег 40 тыс. км.

Замена наружного и внутреннего ШРУСов Лада Калина: фото, видео

ШРУС (шарнир равных угловых скоростей – прим.) или в народе просто «граната», предназначена для передачи крутящего момента на колеса автомобиля. ШРУСы бывают внутренние и наружные и сами по себе устройства довольно простые в техническом плане и состоят из шарикоподшипника, который вращается поперёк своей оси.

На видео замена шрусов на Лада Калина:

Поломка ШРУСа на Лада Калина весьма частое явление, и основной причиной её выхода из строя становятся порванные пыльники. Потому как вместе с пылью и водой попадающих под них, смазка превращается в густую грязь, и она уже не способна полностью выполнять свои функции.

Замена внешнего шруса

В процессе замены внешнего шруса

Работы по замене наружного или внутреннего ШРУСа не представляют большой сложности и под силу любому автомобилисту, который хотя бы раз проводил ремонт автомобиля своими руками. И для того, чтобы ремонт прошёл легче и быстрей необходимо приготовить следующие инструменты:

  • Торцевые головки на «17» и «30».
  • Вороток или трещотка.
  • Удлинитель для воротка.
  • Домкрат.
  • Противооткатные упоры.
  • Молоток.
  • Тиски.

Пошаговый порядок разборки

После того, как вы убедились в неисправности того или иного ШРУСа, можно приступать к работе.

  1. Первым делом срываем болты крепления с колеса и ступичную гайку, затем выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка – прим.).
  2. Ставим автомобиль на домкрат и вывешиваем колесо.
  3. Снимаем колесо и для большей надёжности подкладываем его под машину рядом с домкратом.
  4. Теперь, когда перед вами предстала такая картина, осталось лишь открутить 2 болта, которые крепят шаровую к поворотному кулаку.

    Отмеченные красным маркером болты выкручиваем с двух сторон.

  5. При откручивании шаровой опоры следует приложить усилие и использовать удлинитель для воротка.
  6. Выверните руль максимально в сторону и немного оттяните поворотный кулак со стойкой и извлеките наружную часть ступицы вместе со ШРУСом (Для удобства можно произвести несколько не сильных ударов молотком – прим.).

    Демонтированный шрус

  7. Следующим шагом будет демонтаж старого пыльника и хомутов. Использовать снова их не стоит, лучше взять набор новых.
  8. Далее необходимо снять сам ШРУС. Если у вас есть специальное съёмное устройство, то используйте его. Если же нет, то сбивать его с места придётся молотком.

    Нанося не сильные удары ШРУС сойдёт с места

  9. Проводите удары молотком по ШРУСу, вращая его по полуоси. После недолгих усилий ШРУС должен поддаться.

Если к замене предполагается внутренний ШРУС, то работы с 1 по 6 следует выполнять также, после чего при помощи монтировки вынимаем его из КПП и достаём всё в сборе.

Внутренний ШРУС в сборе с полуосью выносим к тискам где зажимаем их и демонтируем.

  1. После того как перед нами предстала «голая» полуось, работы по снятию ШРУСа можно считать завершёнными.

Пошаговый порядок сборки

Работы по сборке всех частей следует проводить в аналогичном порядке снятию, однако в этих работах есть некие нюансы.

  1. Первым делом новый пыльник надеваем на полуось, при этом могут возникнуть некие затруднения. Чтобы облегчить задачу, полуось можно промазать смазкой.
  2. Затем добавляем смазку в ШРУС.

    Новая смазка добавлена в ШРУС

  3. А остатки в пыльник.
  4. Теперь необходимо при помощи молотка и бруска установить гранату на полуось, путём не сильных ударов монтируем её на место.
  5. После того как она зафиксировалась, удаляем воздух из пыльника и крепим её хомутами.
  6. Далее, когда всё установлено, останется лишь одеть поворотный кулак, зафиксировать новую гайку ступицы и одеть колесо.
  7. Затягиваем все гайки и опускаем автомобиль с домкрата.

Вся работа по смене ШРУСа при правильном ходе работ не займёт больше 1,5-2 часов. Проверить качество выполненных работ можно уже сразу после ремонта. Если начать движение на вывернутых в сторону колёсах, и никакого треска, скрипа и шума не будет, значит ремонт был вами произведён правильно и автомобиль может безопасно эксплуатироваться дальше.

Признаки неисправности шруса

Первыми признаками неисправной гранаты, являются хрусты в районе переднего колеса на вывернутых колёсах при начале движения. Когда неисправность запущена сильно, шум появляется при менее значимых нагрузках.

Пыльник начинает «репаться»

Выбор шруса

ШРУС в оригинальной упаковке. Обычно внутри упаковки граната производства ВИС

Среди владельцев автомобиля не сложилось единого мнения, по выбору той или иной марки шарнира равных угловых скоростей, однако выделяются явные лидеры:

  • ВИС.
  • GNK. Оригинальная упаковка ШРУСа GNK

    Внутри упаковки ШРУСа GNK — пыльник, шрус, хомуты

    Внешний ШРУС GNK установлен

  • GLO.

carfrance.ru

Как снять ШРУС

Для того чтобы провести более подробный осмотр механизма и выявить точную причину поломки, необходимо отсоединить от авто всю конструкцию. Лучше всего для этого подойдет яма либо достаточно высокая эстакада. После подготовки места для ремонта выполняются следующие действия:

  • откручиваются все крепежные болты;
  • ШРУС снимается с посадочного места;
  • при помощи большой отвертки либо монтировки шарнир снимается с посадочного места;
  • шарнир отсоединяется от вала, для этого отстегивается стопорное кольцо и хомуты;
  • пыльник выворачивается в сторону или отодвигается;
  • шарнир снимается при помощи молотка, руками, как правило, сделать это невозможно;
  • ШРУС тщательно промывается теплой водой.

Алгоритм разборки

Когда принято решение демонтировать наружный ШРУС для замены, действовать следует по следующей схеме:

  1. С использованием удлинителя для ворота срываются болты колеса, откручивается ступичная гайка.
  2. Машина приподнимается над полом домкратом.
  3. Демонтируется колесо.
  4. Откручивается крепёж шаровой опоры.
  5. Максимально повернув руль, нужно отжать поворотный кулак и вынуть ступицу с шарниром. При этом допускается слегка помочь себе молотком.
  6. С гранаты демонтируется повреждённый защитный чехол и хомуты.
  7. Чтобы демонтировать ШРУС, используется специальная оснастка. При её отсутствии шарнир можно сбить с помощью несильных ударов молотка.

Как защитить пыльник шруса на кардане Нива Шевроле, Видео, Смотреть онлайн

Шрус кардана на ВАЗ 2123 разборка и сборка

Осматриваются все места соединений, нет ли ослаблений затяжки болтов, в каком состоянии находится пыльник. Пыльник можно снять путем обрезки, данная последовательность действий необходима, чтобы поставить новый элемент.

Корпус, сепаратор, сердцевину необходимо пометить относительно друг друга, чтобы потом при сборке и эксплуатации не возникало проблем.

Удачных ремонтных работ, уважаемые Шниваводы! Их количество составляет четыре штуки на одной стороне.

В итоге в августе на очередных покатушках обнаружил, что порван пыльник ШРУСа, который крепится к раздатке. Причем, порван не каким-то предметом извне, а просто сам себя перетёр на изгибе: И начался процесс замены.

Сняв хомуты и сдернув пыльник, обнаружил на корпусе ШРУСа в приточке под хомут какую-то черную пленку, плотно облегающую паз приточки: По пластичности похожа на замерзшую изоленту.

Видео инструкция: замена пыльника кардана шевроле нива

Скорей всего, это заводской герметик. Далее, чтобы пыльник не мешался, пришлось его срезать всё равно под замену. На фото видны все составляющие части: Корпус, сепаратор, сердцевину необходимо пометить относительно друг друга, чтобы потом при сборке и эксплуатации не возникало проблем. Крышка на задней части ШРУСа, о которой все так пеклись, что она помнется о гайку хвостовика, вынимается достаточно просто: Нужно всего лишь резко дернуть сам ШРУС вниз, чтобы её вытолкнуло осью.

При сборке я решил посадить её на герметик.

Далее снимаем сам ШРУС с оси. Берем либо плотную деревяшку, либо металлическую плоскую наставку, наставляем на ту самую непонятную шайбу и сшибаем так же, как обычный наружный ШРУС на приводе.

Если быть аккуратными и не пытаться разобрать систему ШРУСа, можно обойтись малой кровью. Я же решил узнать, для чего нужна та самая непонятная шайба. Как оказалось, эта шайба выполняет роль не только ограничителя хода шарнира, но и предохраняет его от саморазборки. На КПП рычаг ставится в нейтральное положение, а стояночный тормоз в положение вниз.

Под колеса устанавливаются башмаки для подстраховки. Перед тем как провести снятие, необходимо сделать насечки на торцах фланцев, ведущего моста и раздатки в местах соединения. Это поможет вернуть вал в первоначальное положение без необходимости балансировки. Вывинчивается гайка кронштейна кардана, при этом поддерживая болт, чтобы он не вращался.

Осмотр деталей и диагностика

Для того чтобы осмотреть все составляющие ШРУСа, их следует тщательно промыть теплой водой. Для этого следует вооружиться тазом и мягкой щеткой.

Выявить неисправности деталей при помощи их визуального осмотра достаточно просто. Канавки размером больше одного мм, углубления, черные точки – все это признаки износа внутренних поверхностей ШРУСа.

Особое внимание нужно уделить осмотру сепаратора. Если между торцами и окнами имеются сколы или трещины, ШРУС однозначно требует замены

Если какие-либо повреждения отсутствуют, механизм можно собирать. Но для начала необходимо заполнить шарнир специальной смазкой, это предотвратит возможность преждевременного износа составляющих частей.

Заключение

Итак, мы узнали, как делается подмена гранаты на «Калине» своими руками. Операцию можно выполнить за 1-2 часа без ассистента. Из особенных инструментов рекомендуется приготовить съемник и динамометрический ключ. С ними дело пойдет еще проще. замена пыльника шруса лада калина замена наружного и 2108-099 своими руками. Также необходимо верно избрать смазку. Она должна быть стойкой к температурным перепадам и не поменять свои характеристики длительное время. Посреди производителей необходимо отметить ШРУС-4, ШРБ-4, также завезенные из других стран Ликви Моли и Мобил-1.

Шарнир равных угловых скоростей (ШРУС), в обиходе часто называемый «граната» — один из узлов привода ведущих колес автомобиля, неисправность которого может обездвижить авто в самый неподходящий момент. Поэтому каждый водитель должен уметь своевременно определить неисправность ШРУСа, диагностировать ее и устранить (самостоятельно или с помощью специалистов СТО).

В приводе ведущих колес автомобиля ШРУС отвечает за передачу крутящего момента от двигателя к колесам. При этом в конструкции привода каждого ведущего колеса используется комплект, состоящий из двух шарниров — внутреннего и внешнего, которые обеспечивают вращение двух полуосей (цапфы) в условиях постоянно изменяющегося угла между ними. Внешний и внутренний ШРУСы имеют разные размеры.

Наружный ШРУС передает вращательный момент от приводного вала на полуось ступицы ведущего колеса. Однако изнашивается он быстрее, чем внутренний, так как установлен на ступице колеса и подвергается более интенсивным нагрузкам, в том числе сильным ударам.

Все детали «гранат» изготавливаются с большой точностью и из высокопрочных материалов. Благодаря этому срок их службы соизмерим со сроком эксплуатации автомобиля. Единственное условие — щадящая эксплуатация последнего (хорошие дороги + неагрессивная манера вождения).

Несмотря на то что конструктивных вариантов исполнения ШРУСов достаточно много, проявляются их неисправности одинаково. При этом слышен характерный «хруст», который ни с чем нельзя спутать:

https://youtube.com/watch?v=80buax0VCok

Его появление свидетельствует о необходимости срочного посещения СТО или самостоятельной замены «гранаты».

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
