Ремонт
Ремонт механического бензонасоса
Ремонт механического бензонасоса состоит из установки на него нового ремкомплекта (диафрагмы и клапанов), и при необходимости износившегося толкателя с пружиной. Более глубокий ремонт данного устройства нецелесообразен, так как затраты на приобретение и ремонт износившихся деталей приближаются к стоимости нового изделия. Если корпус насоса деформирован или поврежден, требуется его полная замена.
Ремонт электрического бензонасоса
Электрический бензонасос оснащен неразборным корпусом, и при его поломке производят замену изделия на новое. Без специальных навыков, оборудования и запасных частей его вскрытие и ремонт невозможен. Но некоторые мастерские берутся за подобную работу, цена которой ниже, чем покупка нового насоса. Основные поломки устройства следующие:
- Поломка щеток и коллектора двигателя. Ремонт предусматривает их замену на новые.
- Поломка пластмассовой муфты, соединяющей ротор и вал якоря двигателя. Муфта меняется на новую.
- Поломка якоря. Ремонт предусматривает перемотку данной детали.
Описанные действия позволяют устранить неисправность бензонасоса на всех моделях ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Приора, Калина, Гранта, Веста и большинства иномарок.
Замена узла
Замена топливного фильтра Дэу Нексии – довольно-таки простая процедура, провести которую сможет любой автомобилист, обладающий базовыми навыками авторемонта. В первую очередь перед началом ремонта подобного рода нужно подготовиться. В случае с заменой топливофильтра понадобится следующий инструментарий:
- непосредственно новый фильтр;
- стандартный набор гаечных ключей и головок;
- разные отвёртки;
- пассатижи;
- ветошь;
- средства индивидуальной защиты.
Подготовка осуществлена? Значит, самое время начать ремонт. В общем виде замена топливного фильтра Нексии проводится в следующем порядке:
- Установите машину на место ремонта. Желательно загнать автомобиль на эстакаду или поднять при помощи подъёмника. В ином случае должен быть бесперебойный доступ к днищу машины с её задней части.
- Затем проведите сброс давления в топливной системе авто.
- После сброса давления необходимо найти топливный фильтр снизу автомобиля в его задней части.
- Узел найден? Теперь остаётся лишь демонтировать его крепления и аккуратно снять его, устранив образовавшиеся подтёки топлива.
- Затем на место старой детали устанавливается новая. Автомобиль приводится в первоначальный вид и можно начинать его активную эксплуатацию.
Важно! В процессе замены топливной фильтра Дэу Нексии нужно действовать аккуратно, дабы не поломать иные узлы машины. В противном случае помимо топливофильтра, придётся менять и другие элементы конструкции автомобиля
Для сброса давления в топливной системе достаточно:
- отключить АКБ;
- снять клемму с бензонасоса или вынуть соответствующий предохранитель в монтажном блоке;
- подключить АКБ;
- завести мотор;
- дождаться того, пока он заглохнет.
На этом, пожалуй, наиболее важная информация подошла к концу. Надеемся, представленный выше материал был для вас полезен и дал ответы на интересующие вопросы. Удачи на дорогах и в ремонте!
Видео о замене топливного фильтра Дэу Нексии:
На ремонте у нас находится автомобиль Дэу Нексия (Daewoo Nexia), 2011 года выпуска, с двигателем 1.5 литра, на котором необходимо заменить топливный фильтр (бензин). Покажем вам наглядную фото и видео инструкцию, как сделать этот процесс своими руками.
Пробег на момент замены 368 тыс.км. Перед заменой рекомендую сбросить давление в топливной системы, чтобы не было обильной течи бензина при работе. Для этого заводим автомобиль и вытаскиваем предохранитель отвечающий за работу топливного насоса, ждём пока не заглохнет, после этого приступаем к замене.
Топливный фильтр находится в районе задней правой двери, чтобы к нему подобраться необходимо поднять машину или заехать на смотровую яму. Перед тем как начать его откручивать, необходимо замочить все крепления WD-40 и подождать минут 10. После этого берём два ключа, один на 21 на фильтре, другой на 16 на гайке:
Аналогичным способом откручиваем с другой стороны. У нас правда в этом месте возникла проблема, штуцер на гайке закис. Выкручиваем крепления корпуса:
Заранее подставьте под низ ёмкость, куда будет сливаться бензин топливной системы. Новый фильтр у нас производства компании AMD, артикул для заказа AMDFF-27. Установку производим в обратной последовательности. После этого включаем зажигание, но не заводим автомобиль, чтобы насос подкачал топливо в систему. Проверяем все соединения на протечки. Заводим автомобиль.
Через сколько километров пробега на Daewoo Nexia необходимо менять топливный фильтр? Согласно данным технического регламента производителя, замену необходимо выполнять каждые 20 тыс. км. пробега. Многие пренебрегают этой процедурой и занимаются заменой только когда появляются проблемы, в итоге все детали прикипают к друг другу и их становится очень трудно открутить. Таким образом некоторые попадают на замену топливных трубок.
Где находится и когда менять топливный фильтр на Daewoo Nexia
Перед тем как выполнять замену, следует подставить заранее подготовленную емкость для топлива и слить остатки бензина из фильтра. В открученные трубки вставляются деревянные чопики, чтобы предотвратить течь бензина.
Отодвигается хомут и производится замена фильтрующего элемента. Если таковой надписи нет, тогда должна быть нарисована стрелка указывающая направление топлива.
СТОИТ ЛИ МЕНЯТЬ ТОПЛИВНЫЙ ФИЛЬТР? НА ПРИМЕРЕ MAZDA PREMACY И DAEWOO NEXIA.
Перед закручиванием трубки топливной магистрали, медные шайбы устанавливаются в местах подключения к фильтру. Корейский фильтр Daewoo Фирменная упаковка с маркировкой. Для замены старого фильтра, как в восьми-, так и в клапанных модификациях, завод рекомендует использовать фирменный корейский фильтр Daewoo с артикулом Их цена колеблется от до рублей в зависимости от бренда, поскольку покупать дорогой фильтр, учитывая короткие сроки замены, не всегда рентабельно.
Необходимый инструмент для замены Снимать фильтр тонкой очистки удобнее рожково-накидными ключами на 16 и 21, заранее доработанными с помощью болгарки. Для замены фильтра пригодятся: Хитрые ключи на 16 и Ёмкость для слива бензина из старого фильтра.
Это является следствием некачественного топлива, при передвижении на автомобиле на высоких оборотах появляются рывки, затем рывки сопровождают вас и на пониженных скоростях.
Все это укажет на проблемы с топливным фильтром, на его засорение, а, следовательно, потребуется его замена. Что касается места расположения топливного фильтра автомобиля марки Daewoo Nexia, то его нельзя назвать удачным. Он устанавливается на основании кузова, около топливного бака, под порогом задней правой двери.
Доступ к нему не очень удобен и для замены своими руками вам потребуется приподнять заднюю часть кузова. Замена топливного фильтра Чтобы произвести замену фильтра топлива на автомобиле Daewoo Nexia, вам необходимо приобрести новый топливный фильтр, несколько ключей и около трех часов свободного времени.
Инструменты:
Поднимите машину на подъемник, если это не возможно, то можно загнать ее на эстакаду или смотровую яму. В крайнем случае, можно воспользоваться домкратом и приподнять только заднюю правую часть автомобиля. Хотя, по утрам бензонасос работал вполне тихо, но вдруг поможет… Процедура по замене топливного фильтра тонкой очистки на нексии сама по себе не трудная в теории , а вот на практике проблемы при замене могут, возникнут самые разные.
Про не откручивающиеся болты на штуцерах, прокладки и ломающиеся магистрали написано очень много в интернете. Данную процедуру я планировал проводить не скоро, но раз такая ситуация, то деваться некуда. Приобрел сам топливный фильтр тонкой очистки и загнал автомобиль на смотровую яму.
Перед заменой нужно стравить давление в системе, что бы ни залить бензином все вокруг, а учитывая расположения самого фильтра, то и себя тоже. Есть несколько вариантов по стравливанию давления в системе, но я выбрал самый простой. Просто дал машине постоять несколько часов, благо время мне позволяло это сделать.
Фильтр для топлива нужно очистить от загрязнений. Ослабляем штуцера Прежде чем производить замену, следует подставить емкость для выливающегося бензина.
Теперь следует открутить каждый штуцер магистрали. После отсоединения трубки внутрь ее нужно вставить заготовленный деревянный чопик. Если такой надписи нет, то должна быть стрелка, указывающая направление движения топлива в системе.
Направление топливного потока При установке нового изделия сначала следует установить гайки на концах магистралей, затем надеть хомут на корпус и затянуть болт, а потом можно закручивать гайки на наконечниках магистралей.
Перед подключением труб следует проверить состояние уплотнительных колец, расположенных в месте их подключения к фильтру.
Двигатели БМВ — BMW 5-й Серии E60 Исправляем проблему подгорания контактов замка зажигания на Daewoo Nexia (N) — DiabloAreaЗамена моторчика печки. — бортжурнал Daewoo Nexia Чистюля года на DiabloArea
Топливный насос Дэу Нексия. Признаки неисправности бензонасоса.
Ничто так не радует слух автовладельца, как ритмичный стук четко отлаженного бензинового двигателя, поэтому любые посторонние шумы в биении автомобильного сердца воспринимаются как крайне тревожный симптом. Что уж говорить о серьезных «перебоях» или ситуациях, когда мотор внезапно замирает в гнетущей своей неопределенностью тишине. И здесь владельцу понадобятся все его опыт и искусство, чтобы, уточнив симптомы, правильно выставить диагноз и определиться с ремонтом.
Как говорят практики, все причины в перебоях работы двигателя Дэу находятся между свечами и бензонасосом. Предположим, что, выкрутив свечу, мы уже убедились в наличии на ней сильной искры
В подобной ситуации очень важно знать характерные признаки, указывающие на то, что топливный насос Дэу Нексия (бензонасос нексия) стал причиной бессонницы хозяина
Как правило, неисправность бензонасоса в Нексии заключается в том, что он перестает поддерживать нормальное давление в топливной системе, равное 2,7-2,9 кгс\см2. При этом в большинстве случаев давление падает, в результате чего топливо не разбрызгивается форсунками, а стекает в цилиндр, где не успевает сгорать полностью. Как следствие, неустойчивая работа двигателя, которая проявляется в следующем:
- Во-первых, трудности с пуском «на холодную», особенно в сильный мороз. Подобная проблема очень часто встречалась на 16-клапанных Нексиях 2005-2006 годов выпуска, когда в целом исправный топливный насос в морозную погоду, сам будучи настывшим, не выдавал нужного количества оборотов, а после прогрева двигателя разогревался и сам. В итоге,проблема носила сезонный характер, хотя и доставляла кучу приятных эмоций счастливым обладателям новых автомобилей.
- Во-вторых, падение тяги, троение и наличие сильного выхлопа. От недостатка давления в топливной системе топливо недосгорает, не передавая двигателю необходимой мощности, но выдавая обильный смрад. Очевидно, что машина при этом «тупит» и не хочет разгоняться.
- В-третьих, остановка двигателя на поворотах и на холостом ходу. Поскольку при выжимании сцепления и снятии газа происходит падение оборотов двигателя, то ослабший топливный насос Нексии не выдает необходимого давления, достаточного для бесперебойной работы двигателя, и, как результат, машина глохнет.
- В-четвертых, рост расхода топлива. Недостаток давления в системе вынуждает водителя постоянно использовать так называемые перегазовки, а медленный разгон провоцирует сильнее нажимать на газ. В итоге повышенный расход топлива, причем очень существенный.
Как отмечали многие владельцы Нексии, топливный насос производства KAFUS, устанавливаемый на эти машины, был очень требователен к топливу и к условиям эксплуатации, да и сам был выполнен не лучшим образом. Поэтому многие вместо ремонта сразу решались на замену барахлящего агрегата, справедливо считая, что аналог от BOSCH (серии 05804530) будет работать гораздо лучше заводского оригинала.
Однако справедливости ради следует сказать, что подобные проблемы могут появляться и при неисправностях регулятора давления топлива в топливной рейке. Посылая ошибочные сигналы бензонасосу, неисправный датчик заставляет его создавать избыточное давление в системе и сильно переливать. Как результат, происходит образование излишне богатой смеси, что провоцирует перерасход топлива и в целом похожий симптомокомплекс. Прояснить ситуацию может только изучение уровня давления топлива на СТО. Кстати, если вы решились на замену бензонасос нексия, цена его в компании «Автокор» будет максимально соответствовать вашим ожиданиям. Наши специалисты смогут помочь в выборе стабильно работающего агрегата от проверенного и авторитетного производителя с разумной стоимостью.
Бензонасос, это важнейший узел, который отвечает за подачу горючего в систему и поддержание нужного давления топлива
Что происходит, когда ломается бензонасос, каковы признаки неисправности бензонасоса и на что следует обращать внимание в таких ситуациях, обо всем этом расскажет данный материал
Замена бензонасоса Дэу Нексия и проверка работоспособности
Заменить самостоятельно бензонасос Дэу Нексия несложно, но придется следовать определенному алгоритму. В противном случае можно нарушить технологию.
Первое, что необходимо сделать – это позаботиться о собственной безопасности.
Вы работаете с горючими материалами, поэтому нужно оградить себя от открытого огня, различных нагревательных аппаратов, а также любой техники, которая может создать искру.
Вся работа должна проводиться только на открытом месте или в очень хорошо проветриваемом гараже. Чтобы снять и установить бензонасос, вам нужно иметь только торцевую головку на «8». Также придется купить несколько запчастей, каталожные номера их мы укажем в конце статьи.
Как сбросить давление
Как только купите все необходимые запчасти, можно приступать к проведению ремонта. Первое, что нужно сделать – это сбросить во всех топливных магистралях давление. В противном случае вы рискуете залить все заднее сиденье бензином. Выполнить сброс давления очень просто, для этого выполняете такие манипуляции:
Извлекаете из монтажного блока предохранитель, отвечающий за работу бензонасоса Дэу Нексия. Это предохранитель F10, рассчитанный на ток 10 А.
Откройте крышку бака.
Запустите двигатель, чтобы он проработал некоторое время.
Спустя несколько секунд (обычно не более 20) двигатель выработает топливо, которое имеется в магистралях. В том же случае, если мотор не захочет запускаться, можно говорить о том, что имеются какие-то проблемы в герметизации топливной системы. Но может быть и такое, что рампа находится в плачевном состоянии.
Как заменить бензонасос Дэу Нексия
Первое, что нужно сделать – это полностью обесточить автомобиль. Для этого достаточно отсоединить от аккумулятора минусовую клемму. После этого можно начинать работы:
Снимите с заднего сиденья подушку, для этого достаточно потянуть ее на себя.
Приподнимите кусок коврика, который прикрывает место установки оборудования.
Извлеките из отверстия в дне автомобиля пластмассовый люк.
Как только получите доступ к фланцу топливного насоса, необходимо от него отсоединить провода.
Отсоедините от штуцера шланг магистрали.
При помощи торцовой головки выкрутите все болты крепежа фланца насоса к топливному баку.
Медленно и аккуратно вращайте агрегат вокруг собственной оси, чтобы полностью вынуть его из бака. Все это нужно делать максимально аккуратно, чтобы не повредить случайно фильтрующий элемент. Он может рассыпаться, мелкие части упадут в бак, достать их не получится.
Устанавливаете новый топливный насос на место в обратной последовательности, обязательно нужно поставить новую прокладку под фланец.
Вот и все, ничего сложного нет, осталось только проверить, как работает топливная система.
Проверка работоспособности
Процесс выполнения диагностики заключается в следующем:
Ставите на свои места подушку сиденья, предохранитель, подаете питание в бортовую сеть автомобиля.
Проворачиваете ключ зажигания и запускаете мотор.
Прислушайтесь к работе двигателя. Если имеются какие-либо дефекты, нужно устранить их немедленно.
На этом замена бензонасоса Дэу Нексия окончена, как вы можете видеть, ничего сложного в этом нет. Аналогичным образом осуществляется замена сетки, которая установлена непосредственно на топливном насосе. Датчик уровня тоже меняется по аналогичному алгоритму.
Инструкция по замене фильтра бензонасоса Дэу Нексия
Автомобили Деу Нексиа, как и любые другие авто, требуют заправки только качественного бензина.
К сожалению, на отечественных автозаправочных станциях таковой тяжело найти, в результате чего автовладельцу приходится выполнять технические работы по замене тех или иных деталей чаще.
Здесь речь идет о фильтре топливного насоса Нексия. Выполнить такие ремонтные работы можно самостоятельно, и сегодня вы узнаете, как это сделать.
Обратите внимание: в руководстве по эксплуатации автомобиля ничего не сказано про замену фильтрующего элемента. То есть, производитель установил фильтр на весь срок эксплуатации авто
То есть, производитель установил фильтр на весь срок эксплуатации авто.
Но если учесть низкое качество российского бензина, специалисты рекомендуют производить замену фильтрующей сетки или хотя бы ее чистку не реже, чем каждые 20 тысяч километров пробега.
Что приготовить?
В первую очередь следует основательно подготовиться. Учтите, когда вы разберете бензонасос, то поехать в магазин за чем-то недостающим будет проблематично, поэтому лучше подготовьте все заранее. Итак, вам потребуется:
- гаечный ключ на 8;
- прокладка для бензонасоса;
- новая сетка для фильтрующего элемента.
Гаечный ключ на 8 для откручивания винтов крепления компонента к кузовуРезиновая прокладка для бензонасосаНовая фильтрующая сетка Загрузка …
Инструкция
Перед тем, как приступить к выполнению работ по замене фильтра бензонасоса, необходимо сбросить давление в системе.
Для этого запустите двигатель, а затем найдите реле на блоке предохранителей, отвечающее за работу бензонасоса. Извлеките его из гнезда: через какое-то время автомобиль должен заглохнуть.
Когда это произошло, отключите минусовую клемму аккумуляторной батареи.
Бензонасос в автомобиле Деу Нексиа расположен в задней части кузова под сиденьями. Чтобы добраться до него, необходимо снять заднее сиденье. Для этого подушку сидения нужно надавить в сторону багажника и одновременно его немного приподнять.

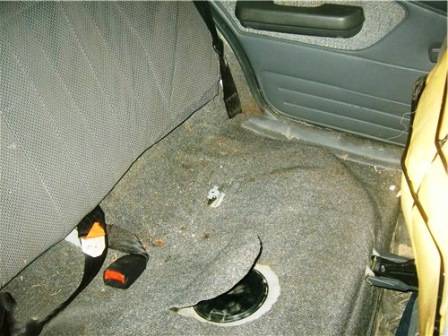

Сняв сиденье, под ковролином мы увидите отверстие для бензонасоса. Подцепив пластмассовую заглушку отверткой, эту деталь можно снять.
Затем следует открутить хомут, при помощи которого патрубок крепится к бензонасосу.
Сделав это, можно отключить провода питания агрегата.
Теперь осторожно, не прикладывая дополнительных усилий, при помощи пассатижей отключите патрубок от бензонасоса. В этот момент устройство можно немного прокручивать в разные стороны, чтобы шланг, подходящий к нему, не порвался. Сравнительно малое пространство не позволит удобно демонтировать ваш насос, поэтому здесь придется попотеть.
После этого, когда патрубок и провода отсоединены, при помощи гаечного ключа на 8 открутите болты крепления элемента к кузову автомобиля.
Когда винты откручены, начинайте вращать насос вокруг своей оси таким образом, чтобы он не цеплялся за кузов автомобиля сеткой, то есть самим фильтром.
Теперь, когда ваш агрегат демонтирован, пришло время приступить к его разбору. Для этого демонтируйте хомуты крепления патрубка, чтобы шланг был более эластичным. Также не забудьте отключить штекер питания компонента топливной системы.
Затем необходимо будет снять каркас из трубок. Нужно начать с основания топливного элемента. Для того чтобы протянуть каркас через нижний резиновый фиксатор, следует нужно будет приложить усилия. Обратите внимания, во время осуществления этой операции нужно быть осторожным, чтобы не порвать резиновую фиксирующую прокладку.
Отогнув немного нижнюю часть каркаса, демонтируем его из самого насоса.
Затем, сняв резиновую фиксирующую прокладку, вы и добрались непосредственно до фильтрующего компонента. Снимите его и замените на новый, осуществив сборку всех деталей в обратной последовательности.
Сидение нужно отодвинуть в сторону к багажнику, чтобы снять его. Так выглядит крепление, на котором держится заднее сиденьеПод ковролином вы увидите место расположения бензинового насосаПри помощи гаечного ключа на 8 необходимо открутить шесть винтов крепления элемента к кузову автомобиляПри помощи пассатижей пытаемся вытащить каркас из трубкиОтсоединяем каркас с нижней стороны, где установлена резиновая прокладкаСделав это, можно снять фильтрующую сетку
На этом замену фильтрующей сетки можно считать завершенной. Как видите, в этом нет ничего сложного — достаточно только следовать действиям, указанным в инструкции.
Профилактика поломок бензонасоса
Лучшей профилактикой для долговременной работы бензонасоса является его бережная и правильная эксплуатация, а также соблюдение следующих правил:
- Все плановые ремонты автомобиля должны сопровождаться заменой всех топливных фильтров.
- Необходимо контролировать и обеспечивать чистоту топливного бака и фильтров, а также следить за качеством заправляемого топлива (отсутствие в нем воды, песка и других примесей).
- Ликвидация возможности попадания в бак для топлива воды.
- Беречь корпус бензонасоса от механического воздействия, вызывающего вмятины и трещины, способствующие развитию коррозионных процессов.
Диагностика неисправности
Стоит отметить, что отслеживать срок службы топливного фильтра довольно-таки сложно, неудобно и не всегда точно для верного определения стабильности работы узла. Вследствие этого упор при проверке исправности топливофильтра Дэу Нексии стоит делать на поведение автомобиля. В случае с «забитостью» фильтрующих элементов в процессе функционирования модели будут наблюдаться:
- проблемы с расходом топлива, естественно, в большую сторону;
- нестабильная работа мотора на холостом ходу;
- плохой запуск двигателя;
- проблемы во время езды – от несущественного троения до ярко выраженного дёрганья.
Это интересно: Защита элементов двигателя Alfeco: обзор 4 моделей
Важно! Безусловно, наличие такой симптоматики может свидетельствовать и о поломки других узлов автомобиля. Однако, как показывает практика, при появлении описанных выше симптомов первоочередно стоит проверять именно топливный фильтр
Особого внимания подобные признаки достойны в том случае, когда топливофильтр Дэу Нексии долго не менялся. Не забывайте, что эксплуатация машины с «забитым» фильтром существенно снижает срок службы его мотора.
Замена фильтра-сетки или памперса бензонасоса своими силами. — бортжурнал Daewoo Nexia ❄GAR GL❄ 2011 года на DRIVE2
Для тех кто часто спрашивает как заменить собственными силами этот фильтр выкладываю подробно как это сделать своими силами.Хотя всё это есть в книжке по ремонту и эксплуатации с картинками.Указанная операция занимает 30-40 минут не более, если всё аккуратно делать.Замена данного фильтра выполняется через каждые 10 тыс км.
Для замены нам понадобиться шлицевая отвертка, трубчатый или торцевой ключ на 8,а также два расходника сам фильтр e-a.d-cd.net/a7fb5b4s-960.jpg и его прокладка f-a.d-cd.net/85fb5b4s-960.jpg.
Прежде чем заменить фильтр сделаем предварительно несколько действий для выполнения этой операции.Откидываем сидение дивана.Чтобы оно не падало и не мешалась в процессе работы, фиксируем её верёвкой или любым каким-нибудь приспособлением.
Остальное смотрим на фото.
Откидываем заднее сидение и фиксируем его верёвкой.
Под обшивкой сидения находим лючок бензобака.
Открываем пластиковую крышку.
Отсоединяем электрический разъём питания бензонасоса.После отсоединения этого разъёма, снимаем в блоке предохранителей реле бензонасоса и убираем его в сторону, затем запускаем двигатель до тех пор пока он не перестанет заводится.Это делаем, чтобы сбросить давление в системе и при разборке, чтобы не потёк лишний бензин из под резинового шланга бензопровода.
https://www.youtube.com/watch?v=YZzEPoOzoGY
С помощью отвёртки аккуратно снимаем червячный хомут на резиновом шланге, снимаем с патрубка сам шланг и отодвигаем его в сторону, чтобы не мешался.
Вытираем тряпкой вытекшее количество топлива с поверхности крышки бензонасоса, его совсем немного натекло со шланга.
С помощью торцевого ключа ослабляем и отворачиваем все 6 болтов на крышке корпуса бензонасоса.
Аккуратно вынимаем сам бензонасос из бензобака.
И также прокладку его.
Для снятия фильтра-сетки(памперса) отгибаем рукой кронштейн на корпусе бензонасоса и освобождаем резинку которая его держит.
Снимаем памперс.
Вид снятого памперса.
Вид с обратной стороны.
Одеваем новый памперс и собираем всё в обратном порядке.
Устанавливаем новую прокладку бензонасоса, а затем сам бензонасос заводим в отверстие бака и наживляем в корпус болты. Предварительно, чтобы отверстия под болты на прокладке и корпусе бензонасоса совпадали с ответным креплением в корпусе бака фиксируем одно из них отверткой
Все болты затягиваем торцевым ключом, но так, чтобы не сорвать резьбу.
Затем подключаем штекер электроразъёма бензонасоса и затягиваем хомут на шланге.Закачаиваем бензин поворотом ключа, а потом запускаем двигатель и оцениваем выполненную работу.
Инструкция по замене топливного фильтра
Перед выполнением работ обязательно снизьте давление в топливной системе. В противном случае вы рискуете облиться с ног до головы бензином. Для того чтобы сбросить давление в топливной системе на Нексии необходимо достать предохранитель F7 и запустить двигатель. Машина проработает на остатках топлива и далее сама заглохнет. Это будет означать что в топливной магистрали нет бензина. После этого можно приступать к замене.
Топливный фильтр находится под днищем автомобиля — с правой стороны под пассажирской дверью.
Расположение топливного фильтра
1. Удерживая штуцер одним ключом, вторым ключом отверните гайку топливной трубки с одной стороны старого фильтра. Таким же образом отверните гайку с другой стороны.
Замена топливного фильтра
При отворачивании гаей поставьте емкость для стекающей жидкости. Примерно вытекает до 120 мл при замене, при условии что давление в системе было сброшено.
2. Далее удерживая болт крепления фильтра, открутите другим ключом гайку, удерживающую топливный фильтр. После выполнения этой процедуры отогните хомут крепления и вытащите старый фильтр. Вытаскивайте трубки аккуратно, они легко гнуться и лопаются.
Крепление топливного фильтра на нексии
3. Установите новый фильтр с уплотнительными кольцами в обратном порядке
Обратите внимание, что правильно установить топливный фильтр на нексии нужно в направлении по ходу движения топлива от бака в двигатель. На корпусе фильтра обычно обозначена стрелка направления или надпись IN, это значит, что надпись должна находиться со стороны бензобака
Направление установки топливного фильтра
Еще при установке нового фильтра сначала закрутите от руки топливные трубки, чтобы резьба вошла ровно в отверстие, иначе бензин будет подтекать.
ВНИМАНИЕ После замены не забудьте установить предохранитель обратно, а также запустите двигатель и на работающем двигателе проверьте герметичность соединений трубок. Если подтекает, то подтяните гайки или замените уплотнительные шайбы (кольца)
Видео по замене топливного фильтра на нексии:
6.1.7 Проверка топливного насоса
Проверка топливного насоса
Топливный насос находится в топливном баке
ВНИМАНИЕ. Не пользуйтесь вблизи рабочего места открытым огнем, не курите и не держите каких–либо сильно разогретых предметов
Имеется опасность несчастного случая! Держите наготове огнетушитель. Следите за нормальной вентиляцией рабочего места. Топливные пары ядовиты. Топливная система находится под давлением. При вскрытии системы топливо может под давлением вырваться. Соберите топливо тряпкой. Пользуйтесь защитными очками.Условия проверки: Аккумуляторная батарея должна быть полностью заряжена, напряжение не должно быть менее 11.5 В
Не пользуйтесь вблизи рабочего места открытым огнем, не курите и не держите каких–либо сильно разогретых предметов. Имеется опасность несчастного случая! Держите наготове огнетушитель. Следите за нормальной вентиляцией рабочего места. Топливные пары ядовиты. Топливная система находится под давлением. При вскрытии системы топливо может под давлением вырваться. Соберите топливо тряпкой. Пользуйтесь защитными очками.Условия проверки: Аккумуляторная батарея должна быть полностью заряжена, напряжение не должно быть менее 11.5 В.
ПРОВЕРКА ПОДАЧИ НАПРЯЖЕНИЯ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| ПРОВЕРКА ПРОИЗВОДИТЕЛЬНОСТИ НАСОСАПОРЯДОК ВЫПОЛНЕНИЯ |
Признаки неисправности бензонасоса

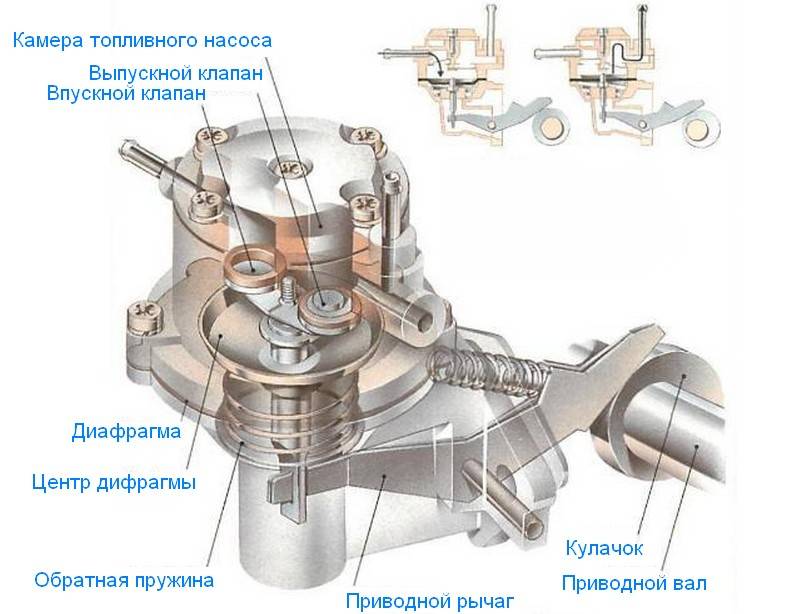

Механические бензонасосы В механическом бензонасосе неисправности чаще всего возникают по причине износа уплотнительных прокладок и образования течи между частями корпуса. В результате герметичность конструкции нарушается, внутрь попадает воздух, топливо перестает попадать в карбюратор и двигатель глохнет. Похожее следствие вызывает разрыв мембраны и поломка клапанов. Автомобиль при этом начинает двигаться рывками, пока подача топлива совсем не прекратится.
Электрические бензонасосы
На машинах, имеющих механический и электронный впрыск, признаки неисправности бензонасоса немного разные, но их можно классифицировать в определенные группы:
- Двигатель не запускается. Вращения стартера при сухих свечах не вызывает вспышек в цилиндрах. В топливопроводе давления нет, или оно крайне малое, жужжания насоса при включении зажигания или работе стартера не слышно.
- Двигатель не запускается, хотя происходят отдельные вспышки в цилиндрах. Давление в топливопроводе присутствует, но без манометра его значение не определить. Свечи сухие.
- Двигатель запускается, нормально работает на холостом ходу, но нажатие на акселератор вызывает его остановку. При желании поднять обороты до средних возможно, но попытки тронуться приводят к тому, что мотор глохнет. На свечах присутствует черный налет, работа бензонасоса характеризуется меняющимся звуком.
- Двигатель запускается, нормально держит холостые обороты, на нейтральной скорости легко их набирает. Во время движения на средней и высокой скорости наблюдается «подергивание». Бывает, что после определенной отметки на тахометре обороты не набираются, а двигатель перестает выдавать требуемую мощность при нагрузке. При этом свечи белые, а по их виду кажется, что на автомобиле стоит слишком ранее зажигание или поступает обедненная смесь.
Стоит отметить, что вышеперечисленные симптомы неисправностей топливного насоса характерны и для других поломок двигателя, и по ним нельзя однозначно диагностировать неисправность бензонасоса. К примеру, обороты также плавают при неполадках в датчике воздуха, дроссельной заслонки, засорении форсунок или некачественном топливе.
Назначение и принцип работы бензонасоса
Топливный насос предназначается для перекачки топлива из одной точки в другую. В автомобиле роль первой точки выполняет резервуар с горючим – бак, а второй – двигатель, куда и происходит перекачка. Данный процесс происходит при определенном давлении, которое поддерживается редуктором насоса, что является очень важным моментом.
Топливные насосы по типу привода подразделяются на 2 вида: электрические и механические. Внутри первого находится электродвигатель с мини-помпой, который работает от электросети и бесперебойно качает топливо в двигатель. Второй тип встречается все реже, так как установлен на карбюраторных машинах, и функционирует за счет возвратно-поступательного движения рычага.
Выбор изделия
Как и для всех автомобилей данной серии кроме оригинального топливного фильтра, можно найти достаточно большое количество аналогов, в большинстве которые дешевле, а по качеству ничем не уступают оригинальному изделию.
Оригинал
На все Нексии с бензиновыми двигателями 1.5 и 1.6 топливный фильтр вынесен отдельно, и расположен под днищем автомобиле, возле бензобака. Артикул оригинала — 96130396, также встречаться под номером 25055129. Цена — 500 руб. Выполнен в металлическом корпусе, как правило, серебристого цвета. Крепиться к металлическим трубкам, поэтому на концах патрубков фильтра имеется резьба. Под таким же артикулом встречается и аналогичный фильтр от General Motors, который также является официальным поставщиком для Дэу. По характеристикам, размерам и конструкции идентичен с оригинальным.
| Динна, мм | Диаметр, мм | Резьба соединения впуск/выпуск |
| 114 | 55 | М16×1.5 |
Аналоги
Кроме оригинального топливного фильтра автомобильный рынок запасных частей достаточно насыщенный аналогами, которые в последнее время приобрели большую популярность среди автолюбителей.
| Производитель | Артикул | Стоимость, в рублях |
| Pmc | PCC-002 | 300 |
| Nipparts | J1330900 | 300 |
| Jp Group | 6318700309 | 300 |
| Japan Cars | B30001PR | 300 |
| Finwhale | PF401 | 300 |
| Koreastar | KFFD-003 | 300 |
| JS Asakashi | FS481J | 300 |
| Master-sport | 612/2-KF-PCS-MS | 300 |
| Interparts filter | IPF-D001 | 300 |
| Zekkert | KF-5104 | 300 |
| Patron | PF3133 | 400 |
| Meyle | 29-14 323 0003 | 400 |
| Mapco | 62512 | 450 |
| WIX | WF8064 | 450 |
| Purflux | EP219 | 500 |
| Bosch | 0 986 450 119 | 500 |
