Вариатор: это что за тип КПП, особенности, плюсы и минусы

CVT трансмиссия: преимущества и недостатки

Как может показаться на первый взгляд, коробка передач вариатор выгодно отличается от аналогов

Сразу отметим, хотя имеется ряд очевидных плюсов, также нужно обращать внимание и на недостатки СVT. Давайте рассмотрим сильные и слабые стороны вариатора более подробно. Прежде всего, к плюсам вариатора можно отнести комфорт, экономичность и высокие показатели КПД

Общий принцип работы и отсутствие фиксированных «ступеней» позволяют реализовать плавный и эффективный, а также достаточно быстрый разгон автомобиля

Прежде всего, к плюсам вариатора можно отнести комфорт, экономичность и высокие показатели КПД. Общий принцип работы и отсутствие фиксированных «ступеней» позволяют реализовать плавный и эффективный, а также достаточно быстрый разгон автомобиля.

На машине с вариатором не тратится время на переключения передач, поток мощности на колеса не разрывается, двигатель работает в диапазоне оптимальных оборотов и максимального крутящего момента. Также коробка CVT работает менее шумно, чем многие гидромеханические АКПП или «роботы», двигатель в штатном режиме не раскручивается до высоких оборотов.

Если же говорить о минусах вариатора, тогда можно выделить следующее:

  • Начальная стоимость CVT не намного ниже «классических» гидромеханических АКПП или DSG;
  • Такая коробка не рассчитана на высокие нагрузки, то есть вариатор не ставится в паре с мощными ДВС. Как правило, CVT ставится на машины с двигателями, мощность которых не превышает 200 л.с.;
  • На вариаторе нельзя ездить агрессивно (резкий разгон с места, интенсивное торможение, рваный стиль езды). Также следует избегать продолжительного движения на высоких оборотах;
  • Вариатор требует качественного и частого обслуживания (замена фильтров и масла в вариаторе должна выполняться каждые 30 тыс. км.). Использовать нужно только оригинальную дорогостоящую трансмиссионную жидкость. Еще рекомендуется каждые 80-100 тыс. км. менять ремень вариатора;
  • Общий срок службы вариатора меньше по сравнению с АКПП или РКПП. Как правило, вариатор имеет ресурс, ограниченный отметкой около 200 тыс. км.
  • Низкая ремонтопригодность, дорогостоящий ремонт, нехватка оригинальных запчастей и квалифицированных специалистов, а также сложности с настройкой системы управления вариатором.
  • Чувствительность к малейшим сбоям в работе ЭСУД автомобиля (выход одного из датчиков может привести к сбоям в работе всей вариаторной трансмиссии).

Еще следует отметить, что часто в случае поломки вариатора решить вопрос путем приобретения контрактного агрегата б/у не получается. Дело в том, что с учетом небольшого ресурса решение приобрести недорогой контрактный вариатор с пробегом означает, что такая коробка также будет изношена и возникают нарекания на работоспособность.

При этом стоимость новой КПП данного типа или коробки CVT с подтвержденным минимальным пробегом и большим остаточным ресурсом оказывается достаточно высокой. Также в списке минусов вариатора можно выделить тот факт, что многие автовладельцы, которые знают о недостатках коробки, избегают автомобилей с CVT на вторичном рынке, отдавая предпочтение АКПП.

Простыми словами, при продаже подержанный автомобиль с вариаторной коробкой передач заметно теряет в цене по причине относительно небольшого спроса. Если же планируется покупка такого авто, необходимо проводить комплексную диагностику, а также быть готовым к возможным сложностям и затратам через небольшой промежуток времени, если пробег подержанной машины превысил отметку в 150 тыс. км.

Еще одним минусом, который отмечают многие владельцы машин c коробкой CVT, можно считать отсутствие ощутимого переключения передач при разгоне, ровные обороты двигателя и характерный однотонный шум при разгоне.

С одной стороны, это нельзя считать недостатком, однако субъективное мнение многих водителей говорит об обратном. Более того, сами производители, прислушиваясь к отзывам потребителей, стараются учитывать этот момент, оснащая вариаторы «виртуальными» ступенями (аналог Типтроник), когда шкивы имеют фиксированные положения, тем самым имитируя переключения ступенчатой коробки.

https://youtube.com/watch?v=HcuROau5FQM

Разница между КПП вариатором и АКПП

Какая трансмиссия лучше и надежнее, каковы отличительные черты вариатора от АКПП, ключевые характеристики двух популярных механизмов?

В первую очередь, следует обратить внимание на экономическую составляющую конкурентов:

  • КПП вариатор требует более частой замены масла, которое должно быть высокого качества;
  • Расход топлива выше у автоматического «собрата»;
  • Сервисные и ремонтные работы на cvt оцениваются в разы дороже, чем у АКПП;
  • Общая эксплуатация и устройство mcvt является более сложным и требующим внимания механизмом;
  • Несмотря на дорогостоящее обслуживание, сам по себе вариатор в машине стоит дешевле.

Для оценки надежности обе коробки прошли испытания бездорожьем, необходимостью буксировки, повышенными скоростями и даже спортивным стилем езды. В данных условиях вариатор сильно проигрывает сопернику, не выдерживая больших нагрузок. Он идеален для спокойного вождения, без резких маневров и ускорений, без которых устройство прослужит долго и бесперебойно.

Зато вариатор лидирует с точки зрения комфорта, обеспечивая плавный, избавленный от провалов разгон, едва слышный по нарастающему гулу силового агрегата. Кроме того, он быстрее набирает обороты и за счет облегченного управления подойдет для начинающих водителей, обладая способностью не реагировать на манеру вождения и не глохнуть.

Если водитель не знает, как определить, вариатор или «автомат» установлен в его машине, на помощь придет техническая документация, где для первой трансмиссии будет стоять обозначение CVT, а для второй – АТ.

Также в процессе езды при установке вариаторной технологии автомобилист не ощутит разгона и переключения передач, тогда как работа «автомата» слышна, чувствительна и наглядно отражается на показаниях тахометра.

Плюсы и минусы вариаторной коробки

Аналогично механике или автомату бесступенчатая коробка передач обладает положительными сторонами и недостатками. В качестве плюсов отмечаются:

  • комфортное передвижение на авто (положение «D» на селекторе выставляется перед началом движения, двигатель разгоняет и замедляет автомобиль без характерных для механики и автомата толчков);
  • равномерная нагрузка на мотор, которая сочетается с точной работой трансмиссии и способствует экономии горючего;
  • сниженное количество выбросов вредных веществ в атмосферу;
  • динамичный разгон машины;
  • отсутствующая пробуксовка колес, что повышает безопасность (особенно если речь идет о езде в гололедицу).

Из минусов бесступенчатой трансмиссии обращают на себя внимание:

  • конструктивное ограничение на сочетание вариатора с мощными ДВС (пока можно говорить лишь о нескольких экземплярах автомобилей с таким тандемом);
  • ограниченный ресурс даже при регулярном ТО;
  • дорогой ремонт (покупка);
  • высокие риски при покупке б/у авто с CVT (из серии «кот в мешке», поскольку доподлинно неизвестно, как прежний владелец эксплуатировал продаваемый автомобиль);
  • небольшое количество сервисных центров, в которых мастера взялись бы за починку устройства (все о вариаторах знают единицы);
  • ограничение на буксировку и использование прицепа;
  • зависимость от контролирующих датчиков (бортовой компьютер в случае неисправности будет давать некорректные данные для работы);
  • дорогое трансмиссионное масло и требование постоянного контроля его уровня.

История вариатора

Автомобиль, скорость которого зависела бы исключительно от скорости вращения двигателя, был бы крайне неудобен в эксплуатации. Представьте, что в машине имеется только одна передача, например, первая или третья. В одном случае вы бы смогли ехать довольно быстро, но автомобиль бы долго разгонялся и медленно ехал в гору. В другом все было бы с точностью до наоборот – легкий старт, но крайне медленная скорость движения. Из-за таких трудностей и была разработана первая механическая трансмиссия.

Время шло, и каждый автопроизводитель пытался упростить управление машиной (всем прекрасно известно, какие трудности у некоторых водителей вызывает МКПП). В ходе таких изысканий и была разработана сначала автоматическая коробка, затем робот, ну и, наконец, вариатор, имеющий бесконечное число передач.

Возможные проблемы эксплуатации

На практике владельцы автомобилей, оборудованных трансмиссией CVT сталкиваются с тремя основными проблемами.

  1. Износ подшипников конусов. Причина этого явления банальна — попадание на рабочие поверхности продуктов износа (металлической стружки) или мусора. О проблеме автовладельцу расскажет появившийся гул, доносящийся из вариатора. Это может случиться на разных пробегах — от 40 до 150 тысяч километров. По статистике, этим очень грешит Nissan Qashqai. Чтобы избежать такой проблемы необходимо регулярно проводить замену трансмиссионного масла (в соответствии с рекомендациями большинства автопроизводителей это нужно делать через каждые 30…50 тысяч километров пробега). Редукционные насос и клапан
  2. Выход из строя редукционного клапана масляного насоса. Об этом вам сообщат рывки и подергивания автомобиля как во время трогания и торможения, так и при спокойной равномерной езде. Причина поломки, скорее всего, будет крыться в тех же продуктах износа. Из-за их появления клапан заклинивает в промежуточных положениях. Следовательно, давление в системе начинает скакать, диаметры ведущего и ведомого шкивов рассинхронизируются, из-за этого ремень начинает проскальзывать. При ремонте обычно меняют масло и ремень, а шкивы шлифуют. Профилактика неисправности та же — вовремя меняйте трансмиссионное масло и фильтра, а также пользуйтесь качественными маслами. Помните, что в вариатор необходимо заливать трансмиссионное масло типа CVT (оно обеспечивает необходимую вязкость и “липкость”). Вариаторное масло отличается обеспечением стабильной работы “мокрого” сцепления. Кроме этого, оно более липкое, благодаря чему обеспечивается нужное сцепление между шкивами и приводным ремнем.
  3. Проблемы с рабочей температурой. Дело в том, что вариатор очень чувствителен к диапазону рабочих температур, в частности, к перегреву. За это отвечает температурный датчик, который в случае превышения критического значения переводит вариатор в аварийный режим (устанавливает ремень в среднее положение на обоих шкивах). Для принудительного охлаждения вариатора зачастую используют дополнительный радиатор. Чтобы не перегревать вариатор, старайтесь в течение длительного времени не ехать с максимальной или минимальной скоростью. Также не забывайте чистить радиатор охлаждения вариатора (если он есть на вашем автомобиле).

Что такое коробка CVT?

Итак, коробка передач CVT — что это такое?

CVT – это вид трансмиссии, которая переключает передачи плавно, без участия водителя. Ее еще называют следующим поколением коробки автомат. Она меняет передаточное число незаметно и беспрерывно. В последнее время автопроизводители все больше работают над совершенством и разработкой новых вариантов вариатора.

Принцип работы


Большинство вариаторов оснащаются клиноременными передачами. Шкивы оснащаются раздвижными валами, которые и меняют передаточное число способом раздвижения и сдвижения частей вала.

Вариативная КПП состоит всего с трех элементов:

  1. ремень, который может быть резиновый, металлический или полевидный (специально сделан и разработан, в основе которого лежит твердый метал, прочная резиновая обмотка и пропитан специальным веществом, которое имеет свойство охлаждать ремень);
  2. ведомый шкив. Вращается за счет ведущего шкива и передает вращение на карданную передачу;
  3. ведущий шкив. Он связан в коленвалом и вращает ведомый шкив.

Типы вариаторов

  • гидромеханическая. Составляющей этой КПП является гидромуфта и механическая часть коробки;
  • электрическая. Состоит из электромоторов, которые установлены на каждое колесо;
  • вариативная. Состоит из механической КПП, по принципу передачи передаточного числа с помощью регулируемых валов и ремня.

Чем отличается вариатор от автоматической коробки передач?


Основным отличием является конструктивный план и особенности сборки. У автомата стоит гидротрансформатор, который идет как сцепление и блок шестеренок, который переключает передачи. У вариатора же стоят два раздвижных шкива, которые приводятся ремнем. В бесступенчатой коробке нет передач, которые нужно переключать, и отсутствует сцепление.

Автоматическая коробка изменяет частоту вращения коленвала, вариатор этого не делает, весь процесс происходит на одном количестве оборотов двигателя. Таким образом в техническом плане отличаются эти КПП.

В плане ощущений при переключении автомата слышится щелчок или толчок при смене передачи, на вариаторе же это отсутствует, поскольку переключения скоростей нет. Также отсутствует звук набирания оборотов ДВС, как и при езде на коробке автомат.

Еще одним отличием является то, что на АКПП есть определенное количество передач, а на вариаторе оно отсутствует. По большому счету вариатор имеет бесконечное число ступеней.

Основными достоинствами являются:
  • высокая динамика движения;
  • экономия горючего;
  • плавный разгон;
  • отсутствие толчков при переключении передачи;
  • отсутствие шума коробки и ДВС;
  • не требует переключать передачи;
  • надежность и простота конструкции;
  • легкий ремонт и обслуживание;
  • небольшой вес;
  • стоимость ниже обычной АКПП;
  • увеличенный срок эксплуатации.
Недостатки CVT:
  • низкий темп набора скорости;
  • нужно лить только масла, которые охлаждают, поскольку высокая сила трения;
  • требуется бережное отношение к ремню или цепи;
  • обслуживание вариатора дороже, нежели других КПП;
  • каждые 130-140 тыс. км нужно менять ремень;
  • малое количество времени бесперебойной работы.

Взглянув на все плюсы и минусы можно сказать, что вариатор имеет много положительных моментов, но и не меньше отрицательных. При бережной эксплуатации и своевременном ТО, CVT прослужит долго и надежно. По мнению многих экспертов эта КПП идеально подходит для девушек и людей с ограниченными физическими возможностями.

Предложения производителей в вариативных коробках

На данном этапе несколько производителей работают над совершенствованием бесступенчатой коробки. Основной проблемой остается ремень и цепь, которые имеют повышенный износ.

Компания Toyota разработала новый вид цепи, который состоит из легкого и прочного метала, а сверху покрыт резиной высокого качества. Весь этот элемент покрывают специальным полимером, который служит для снижения нагревания. Этот ремень для коробок CVT сейчас только на стадии тестирования, но производитель обещает в случаи успешных испытаний запустить его в массовое производство, что значительно повлияет на время проведения ТО и износ деталей.

Также Форд запустил новый вид ремня для CVT на основе секретного полимера. Срок службы данной детали по техническим данным составляет 200 000 км, что на 50 тыс. км больше, нежили существующие.

Основные неисправности

Поломка вариаторной коробки – настоящая проблема для автомобилиста. Однако при должном следовании рекомендаций завода-изготовителя она работает достаточно стабильно. Вот что в ней может выйти из строя:

  • Связующее тело, через которое передается усилия от ведущего на ведомый шкив. В одних случаях это ремень, а в других – цепь;
  • Нарушение работы электроники – потеря контакта, выход из строя датчиков;
  • Механические поломки гидромуфты;
  • Выход из строя элементов селектора;
  • Поломка редукционного клапана маслонасоса;
  • Ошибки в блоке управления. Эта проблема легко определяется в результате полной диагностики автомобиля на стенде.

Что касается электроники, то компьютер сразу покажет, в чем неисправность. А вот с механическими поломками диагностика усложняется. Вот что может указать на проблемы с вариатором:

  • Нестабильное движение автомобиля, сопровождающееся рывками;
  • При выборе нейтральной скорости машина продолжает двигаться;
  • Затрудненное или невозможное ручное переключение скоростей (если такая опция присутствует в трансмиссии).

Принцип работ

Вариативная КПП делится на несколько типов:

  • цепные;
  • клиноременные;
  • тороноидальные.

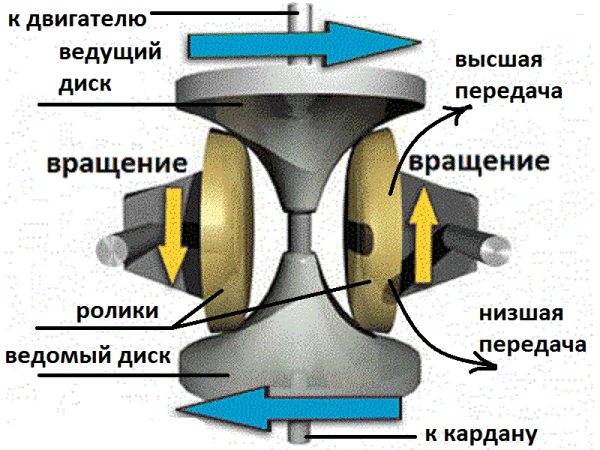

Тороноидальные не так популярны, как клиноременные, в основном потому, что устанавливаются на заднеприводные и полноприводные автомобили, у которых двигатель находится продольно.

О коробке вариатор и сколько она служит, узнаем из видеоролика Вести РФ.

В настоящее время клиноременный вариант – самый популярный тип вариаторной коробки передач. Суть качественного ремня в том, что в разрезе он приобретает вид трапеции и вклинивается в шкив боковыми поверхностями. Чтобы понять устройство на основе работы этого ремня, представим перед собой две похожие трубки, которые находятся рядом в вертикальном положении. Если скрутить их друг с другом резинкой и начать крутить одну трубку, вторая повторит движения первой, причем подстраиваясь под ту же скорость, которой следует первая трубка.

Что такое коробка передач CVT и в чем заключается ее надежность, узнаем из видео Artur Bogomolov.

Если одну из двух деталей заменить трубкой большего размера, тогда их скорость будет заметно различаться: трубка с большим диаметром будет вращаться медленнее, что в целом нарушит ритм их слаженной работы. В этом и заключается принцип действия коробки передач: цилиндры постоянно изменяют свой размер, и за счет этого происходит работа.

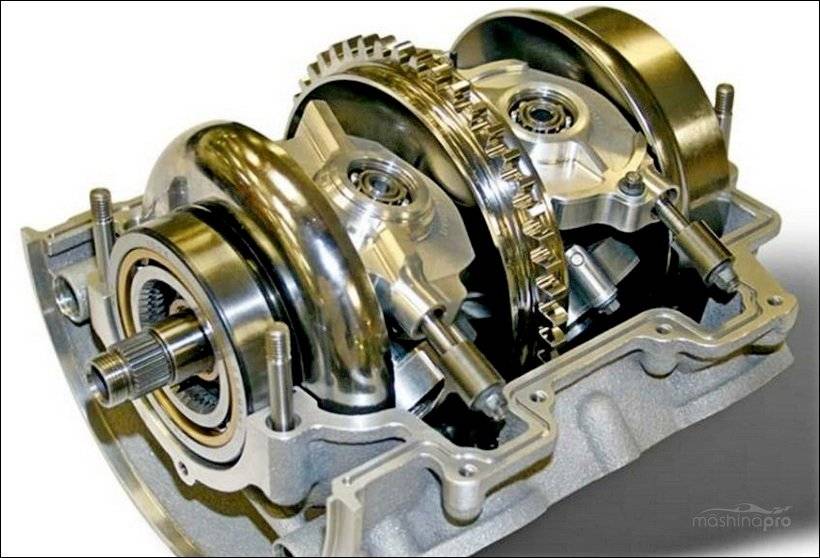

Галерея «Типы вариаторных КПП»

На картинках можно увидеть виды коробок переключения передач.

В составе КПП находятся конусообразные шкивы, которые «смотрят» друг на друга острыми концами и упираются в . Конусы сходятся и расходятся, изменяя размер поверхности шкивов. Когда они отстраняются друг от друга, ремень приобретает горизонтальное положение, становясь ребрами, и проваливается в середину шкива, охватывая меньший радиус его размера.

Если концы встречаются, ремень натягивается и охватывает больший радиус шкива. Работу шкивов тщательно контролирует гидравлическая система. Она наблюдает за тем, чтобы концы конусов равномерно сходились и расставались. Как в случае с примером, где фигурировали трубки, один из конусов является ведущим, а второй ведомым. Один шкив находится на основном валу, который идет от мотора. Второй шкив идет на валу от колес автомобиля.

Благодаря работе шкивов и их удобному расположению, получается бесступенчатая трансмиссия. Передаточное отношение имеет обширные «горизонты». Когда мы сдаем на машине назад, вариатор активирует узел, который задает кружение выходного вала в обратном направлении. в машине узнаем ниже.

Вариатор фирмы JATCO

Несколько слов о масле и фильтрах

Большинство производителей заверяет, что масло в коробку передач вариатора заливается навсегда. Однако этот факт в корне неверен. Наши дороги и погодные условия (снег, дождь, сильные морозы, плохие дороги и пробки) создают повышенную нагрузку на устройство, поэтому фильтры и масло рекомендуется менять каждые 40000 километров пробега.

Если этого не сделать, то на элементах конструкции начнут скапливаться масляные отложения, а фильтр забьется различным мусором. В результате упадет давление в насосе, что приведет к появлению толчков и рывков во время движения, а в особо тяжелых случаях вариатор просто перестанет работать.

Отрицательные качества автомобиля с коробкой CVT

Как любой агрегат вариатор не имеет сугубо одни преимущества, в процессе использования могут возникать определенные трудности в виде:

  • Дорогостоящее обслуживание, и регулярная замена ремня (каждые 60 тыс км пробега).
  • Высокая стоимость замены и самого масла для трансмиссии.
  • Исключена эксплуатация в режиме сверхнагрузки, когда есть необходимость для длительного передвижения по плохому дорожному покрытию, бездорожью.
  • При несоблюдении сроков ТО, уменьшается срок эксплуатации вариатора.
  • При выходе из строя CVT официальные СТО не ремонтируют а меняют на новые. Отличная опция, только в том случае, если автомобиль приобретен в салоне и находится на полной гарантии.
  • Отсутствует возможность быстрого старта.
  • Нет возможности буксировки, только использование эвакуатора.
  • Частый перегрев агрегата.

Таким образом, CVT считается достаточно отличной альтернативой привычной АКПП, но исходя из условий эксплуатации и манеры езды, необходимо выбирать оптимальный вариант в каждом случае индивидуально.

https://youtube.com/watch?v=_p5v_3DpYQo

Как определить, какая КПП установлена в автомобиле

Современные КПП, включая роботизированные коробки, очень похожи друг на друга внешне: даже бесступенчатая имитирует «автомат» (имеет селектор и стандартную шкалу скоростей). И всё-таки определить, установлен в ТС вариатор или другая коробка передач, можно

Обратите внимание на:

  • информацию в документах на машину,
  • описания модели вашего автомобиля из Интернета,
  • табличку, расположенную на кузове ТС.

Информация о трансмиссии содержится в инструкции по эксплуатации автомобиля, в технической документации. Также об установленном устройстве можно узнать по vin-номеру ТС (идентификационный номер указывают в свидетельстве о ТС и в паспорте ТС). Существуют специальные веб-сервисы, которые по VIN-коду выдают информацию о комплектации автомобиля.

Не всегда стоит прибегать к услугам платных онлайн сервисов (далеко не каждый даст нужную информацию). Стоит поискать сведения о трансмиссии через поисковую систему. Большинство моделей разных марок подробно описаны в Интернете. Но, если информации о трансмиссии нет, остаётся ещё один вариант – обозначения на табличке.

Обозначения представляют собой набор цифр и букв, расшифровать которые поможет продавец-консультант (если вам необходимо докупить запчасти). Этой информации достаточно, чтобы заказать комплектующие. Если вдруг табличка утеряна или на ней стерлись буквы, такая же расположена на корпусе самого устройства. Сведения о трансмиссии узнает мастер, когда доберется до корпуса (в случае техобслуживания или ремонта).

Подкапотная табличка Subaru

Подкапотная табличка Audi

Подкапотная табличка Nissan

Плюсы и минусы коробок CVT

Как и всякое техническое устройство, вариаторы имеют свои преимущества и недостатки. Но справедливости ради необходимо учесть, что в настоящее время автопроизводители постоянно совершенствуют эту трансмиссию, поэтому со временем картина наверняка изменится, и недостатков у вариаторов будет меньше. Однако на сегодняшний день коробка передач CVT имеет следующие плюсы и минусы:

ПреимуществаНедостатки
Вариатор обеспечивает плавность набора скорости без рывков, характерных для МКПП или АКПП.Вариатор сегодня устанавливают на машины с мощностью двигателя до 220 л.с. Это связано с тем, что очень мощные моторы оказывают чрезмерное воздействие на приводной ремень (цепь) вариатора.
Более высокий коэффициент полезного действия. Благодаря этому экономится топливо, а мощность двигателя быстрее передается на исполняющие механизмы.Вариатор очень чувствителен к качеству трансмиссионного масла. Как правило, необходимо покупать только оригинальные качественные масла, которые гораздо дороже их бюджетных аналогов. Кроме этого, менять масло надо чаще, чем в традиционной трансмиссии (примерно через каждые 30 тысяч километров пробега).
Значительная экономия топлива. Она становится результатом высокого КПД и плавного набора оборотов двигателя и скорости (в традиционной трансмиссии значительный перерасход происходит во время переключения передач).Сложность устройства вариатора (наличие “умной” электроники и большого количества датчиков) приводит к тому, что при малейшей поломке одного из многочисленных узлов вариатор будет автоматически переведен в аварийный режим или выведен из строя (принудительно или аварийно).
Высокая экологичность, которая является результатом меньшего расхода топлива. А это означает, что машины, оборудованные вариатором, удовлетворяют современным высоким европейским требованиям экологичности.Сложность ремонта. Зачастую даже незначительные проблемы с эксплуатацией или ремонтом вариатора способны привести к ситуации, когда трудно найти мастерскую и специалистов по ремонту этого агрегата (особенно это актуально для небольших городов и поселков). А стоимость ремонта вариатора куда выше, чем традиционных МКПП или АКПП.
Электроника, которая управляет вариатором, всегда выбирает оптимальный режим работы. То есть, трансмиссия всегда работает в наиболее щадящем режиме. Соответственно, это положительно сказывается на износе и сроке эксплуатации агрегата.На машине с вариатором нельзя буксировать прицеп или другое транспортное средство.

На машине с коробкой CVT нельзя буксировать прицеп или другое транспортное средство. Также нельзя буксировать и саму машину, если у нее выключен двигатель. Исключение составляет случай, если вывесить на эвакуатор приводную ось.

Работа коробки CVT

Клиноременной вариатор состоит из двух основных частей:

  • Трапециевидный зубчатый ремень. Некоторые автопроизводители вместо него применяют металлическую цепь или ремень из металлических пластин.
  • Два шкива, образованных конусами, направленными друг к другу остриями.

По мере того, насколько близко находятся друг к другу соосные конусы, диаметр окружности, которую описывает ремень, уменьшается или увеличивается. Перечисленные части являются исполнительными механизмами CVT. А управляет всем электроника на основе информации, поступающей от многочисленных датчиков.

Принцип работы вариатора

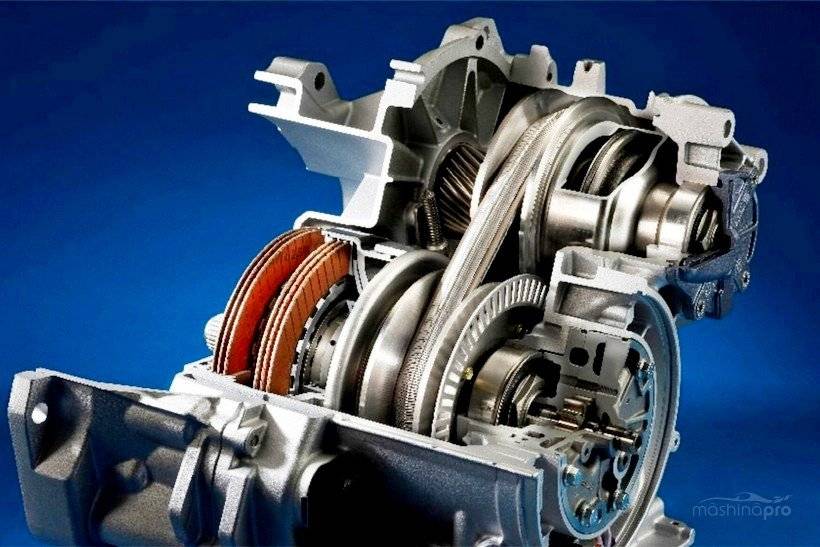

Устройство бесступенчатой CVT трансмиссии

Так, если диаметр ведущего шкива будет максимальным (его конусы будут расположены максимально близко друг к другу), а ведомого минимальным (его конусы максимально разойдутся), то это означает, что включена самая «высокая передача» (соответствующая 4-ой или 5-ой передаче в традиционной трансмиссии). И наоборот, если диаметр ведомого шкива будет минимальным (его конусы разойдутся), а ведомого максимальным (его конусы сомкнутся), то это соответствует «самой низкой передаче» (первой в традиционной трансмиссии).

Для езды задним ходом в вариаторе используются дополнительные решения, обычно планетарный редуктор, так как традиционный подход в данном случае нельзя использовать.

В связи с проектными особенностями конструкции вариатор можно использовать лишь на сравнительно небольших машинах (с мощностью двигателя до 220 л.с.). Это связано с большими усилиями, которые испытывает ремень во время работы. Процесс эксплуатации автомобиля с трансмиссией CVT накладывает некоторые ограничения на водителя. Так, нельзя резко стартовать с места, долго ехать на максимальной или минимальной скорости, буксировать прицеп, ездить по бездорожью.

Достоинства и недостатки

При рассмотрении особенностей вариаторной КПП необходимо понимать ее слабые и сильные места. К преимуществам CVT можно отнести:

  • Плавное изменение скоростного режима. В отличие от гидротрансформаторной коробки-автомат вариатор обеспечивает увеличение и уменьшение скорости без малейших толчков / рывков.
  • Повышенный срок службы мотора. При правильной эксплуатации, своевременной замене масла в вариаторе и выполнении других регламентных работ устройство обеспечивает плавную передачу момента на двигатель и тем самым продлевает его ресурс.
  • Более экономный расход горючего, благодаря высокому КПД механизма. В среднем коэффициент полезного действия больше на 7-10%, если сравнивать с классической коробкой-автомат.
  • Экологическая чистота механизма. В процессе работы вариаторная система выбрасывает в атмосферу меньше опасных компонентов (если сравнивать с другими «коробками»).
  • Быстрый разгон. Отсутствие рывков способствует экономии времени в момент набора скорости, что обеспечивает лучшую динамику для автомобиля.
  • Легкость управления. Достаточно выбрать нужный режим на ручке, чтобы начать движение.

Несмотря на преимущества, CVT имеет и ряд минусов:

  • Трудности обслуживания. Ремонт и замена вариатора — очень дорогостоящая операция, за которую берутся единицы мастеров. Иногда приходится обзвонить не одно СТО, чтобы найти подходящий вариант.
  • Высокая стоимость масла. Для заливки в CVT применяются специальные смазывающие составы, имеющие более высокую цену.
  • Раз в 100-150 тыс. километров требуется замена ремня, что является дорогим удовольствием.
  • Зависимость от электроники. Вариаторная КПП в процессе работы получает сигналы от многих датчиков. Если какой-то из них сбоит, система будет работать неправильно, а это ведет к необходимости ремонта вариатора и дополнительным расходам.
  • Сравнительно небольшой ресурс. Вариаторная коробка не любит большие нагрузки, поэтому выходит из строя быстрей МКПП. В частности, для нее может оказаться критичной буксировка в снегу или грязи.
  • Повышенный риск поломки из-за неправильной эксплуатации.

Производители постоянно работают над совершенствованием вариатора и устраняют недостатки. Многие слабые места, связанные с низкой надежностью, остались в прошлом. Но ресурс устройства во многом зависит от самого автовладельца и следования ряду правил.

Определение

Вариатор — вариаторная коробка передач – CVT (Continuously Variable Transmission – бесступенчатая трансмиссия) – тип автоматической коробки передач, которая плавно передает крутящий момент от двигателя колесам (или другим движителям, например судовым винтам), не имеет передач, но может автоматически менять передаточное соотношение по заданной программе либо в ручном режиме.

Нужно отметить что эта коробка в отличие от своих собратьев АКПП и РОБОТА не имеет переменных передач, то есть нет привычных толчков при смене передаточных чисел, набор скорости здесь четкий и ровный, КПД (если верить характеристикам, не существенно но больше), благодаря своему строению

Вариатор CVT

Аббревиатура CVT означает «Continuously Variable Transmission», что переводится как «непрерывно изменяющая передачи». Для многих больше на слуху название «вариатор», хотя по сути это одно и то же.

То есть, в отличие от знакомых нам механической и автоматической трансмиссии, у CVT нет нескольких определенных числовых значений скоростей (первая, вторая, третья и т.д.). Такую систему еще называют бесступенчатой.

В состав автоматической коробки передач CVT входят следующие компоненты:

  • сверхпрочный ремень (из металла, резины или ремень полевидного типа);
  • ведомый шкив (соединен с колесами, передает вращение к карданной передаче);
  • ведущий шкив (находится в связке с коленчатым валом, проворачивает ведомый шкив).

Бесступенчатая коробка передач CVT вошла в автомобильную индустрию совсем недавно. Это устройство считается следующим поколением АКПП – она работает без участия человека и плавно меняет значение передачи. Тем не менее, многие относятся к подобному «прогрессу» довольно скептически.

Фактически автомобилисты поделились на два лагеря – сторонников и противников вариатора. Разберем основные преимущества и недостатки CVT.

Принцип работы клиноременного вариатора и тороидного CVT

В основе работы клиноцепных и клиноременных вариаторов лежит синхронное изменение диаметров шкивов в зависимости от того, в каком режиме работает двигатель в определенный момент.

Возможность изменить диаметр шкива реализована посредством использования привода. Когда автомобиль с вариатором разгоняется, ведущий шкив вариатора имеет самый малый диаметр, конические диски находятся в полностью разжатом состоянии.

В свою очередь, ведомый диск имеет самый большой диаметр, то есть конические диски полностью сжаты. Как только обороты двигателя начинают увеличиваться, диаметр ведущего шкива также становится больше, при этом происходит уменьшение диаметра ведомого шкива.

Благодаря такому изменению диаметров шкивов происходит уменьшение передаточного числа. Дальше система управления вариатором «подбирает» такое соотношение диаметров, чтобы поддерживать двигатель в диапазоне оборотов, когда от ДВС можно получить наибольшую мощность и крутящий момент.

Так достигается и поддерживается оптимальный режим работы, при этом сохраняется динамика одновременно с экономией топлива. Еще добавим, как уже было сказано выше, кроме клиноременных существуют и тороидные вариаторы. Так вот, по конструкции тороидный вариатор имеет два соосных вала. Эти валы имеют сферическую поверхность.

Между валами с тороидной (сферической) поверхностью находятся специальные ролики. Чтобы изменить передаточное число, в вариаторе данного типа меняется положение роликов. При этом передача крутящего момента осуществляется посредством силы трения, возникающей между поверхностями роликов и валов.

Устройство и разновидности

Конструкция зависит от типа системы, однако устройство вариатора любого типа имеет одну структуру. Вариатор включает в себя:

  • раздвижные шкивы;
  • систему управления;
  • устройство включения заднего хода;
  • систему, отвечающую за вращение колес и фиксацию рычага в положении «нейтраль».

Далее расскажем о типах вариаторных коробок

Вариаторная КП клиноременного типа

Один из самых распространенный и перспективных вариантов. Отличается простотой и надежностью – конусовидные шкивы, расположенные под углом для минимального сопротивления, приводятся в действие ременной передачей. В некоторых системах есть две ременные передачи. За движение шкивов вдоль вала (они работают на схождение-расхождение) отвечает гидроцилиндр.

Клиноременной вариатор

Сам ремень состоит из пластинок из прочного износостойкого металла. Реже встречается резиновый вариант, однако такой вариант уже устарел и почти не используется из-за малого ресурса. На устройствах Audi вместо ремня устанавливается металлическая цепь – поэтому систему назвали клиноцепной.

В КП с ременным приводом за вращательные движения отвечает толкательное усилие. Клиноцепной привод работает за счет тянущего усилия.

Вариаторная КП тороидного типа

Представляет собой пару клиновидных валов — ведущего и ведомого. Между ними располагаются ролики, которые обеспечивают изменение передаточного числа. Ролики двигаются по вертикали и вращаются вокруг своей оси. Если происходит состыковка ролика с валами в одном радиусе, КП переключается на прямую передачу. Если же происходит состыковка ролика, малого радиуса ведущего диска и большого радиуса ведомого, то передача понижается.

Вариатор тороидного типа

Эти виды вариаторов получили широкое распространение в автомобилестроении и других отраслях. Хотя тороидные трансмиссии не популярны из-за сложной конструкции и высокой стоимости.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
