Автомобильный термостат в системе жидкостного охлаждения ДВС: устройство и принцип работы

Принцип работы системы охлаждения двигателя в действии

Налаженная работа охлаждения обусловлена наличием системы управления.

• температура смазочного масла;
• температура жидкости, используемой для охлаждения двигателя;
• температура наружной среды;
• другие важные показатели, влияющие на работу системы.

Система управления, оценивая различные параметры и их влияние на работу системы, компенсирует их влияние регулированием условий работы управляемых элементов.

С помощью центробежного насоса осуществляется принудительная циркуляция охлаждающей жидкости в системе. Проходя через рубашку охлаждения жидкость нагревается, а попав в радиатор — остывает. Нагревая жидкость, сами детали двигателя остывают. В рубашке охлаждения жидкость может циркулировать как в продольном (по линии цилиндров), так и в поперечном направлении (от одного коллектора к другому).

От температуры охлаждающей жидкости зависит круг ее циркуляции. Во время запуска двигателя он сам и охлаждающая жидкость холодные, и чтобы ускорить его нагрев жидкость направляется на малый круг циркуляции, минуя радиатор. В дальнейшем, при нагревании двигателя, термостат нагревается и меняет свое рабочее положение на полуоткрытое. Вследствие этого охлаждающая жидкость начинает течь через радиатор.

Если встречного потока воздуха радиатора недостаточно для понижения температуры жидкости до требуемого значения, включается вентилятор, образующий дополнительный поток воздуха. Охлажденная жидкость вновь попадает в рубашку охлаждения и цикл повторяется.

Если в автомобиле используется турбонаддув, то он может быть оснащен двухконтурной системой охлаждения. Первый её контур охлаждает сам двигатель, а второй — наддувочный поток воздуха.

Смотрите познавательное видео про принцип работы системы охлаждения двигателя.

Где он располагается

Есть множество вариантов, что будет, если термостат окажется постоянно открыт на большом или малом кругу. Это приведет к перегреву, из расширительного бачка может выбрасывать тосол, изменится нормальное давление в системе охлаждения и не только.

Допускать неисправностей этого узла нельзя. При этом используется он на всех машинах:

• на Калине;
• на Приоре;
• ВАЗ 2114;
• ВАЗ Классика;
• Форд Фокус;
• ВАЗ 2110;
• Шевроле Авео;
• Газель Некст;
• ВАЗ 2107;
• Лада Гранта;
• Рено Логан и пр.

Чтобы проверить исправность этого элемента на автомобиле, а также обнаружить признаки умирающего термостата, нужно хоть примерно понимать, где он находится.

Не могу сказать, что сделать это сложно.

Объективно правильно сразу заглянуть в руководство по эксплуатации. В разделе, где описывается система охлаждения, обязательно должно быть указано расположение искомого элемента.

При этом есть достаточно универсальный метод поиска, актуальный для почти всех отечественных авто и множества иномарок.

Для поиска термостата нужно сделать следующее:

• открыть капот;
• отыскать самый толстый патрубок;
• это будет шланг радиатора;
• он идет от радиатора к мотору;
• второй конец этого патрубка соединен с термостатом;
• добраться до второго конца;
• определить нахождение корпуса термостата;
• приступить к его снятию.

Хотя все же советую сначала заглянуть в руководство, и только потом начать поиски, демонтажные и ремонтно-восстановительные работы.

Схема, элементы системы охлаждения и их работа

Основные элементы, из которых состоит схема системы охлаждения двигателя, встречаются и схожи у разных типов моторов: инжекторных, дизельных и карбюраторных.

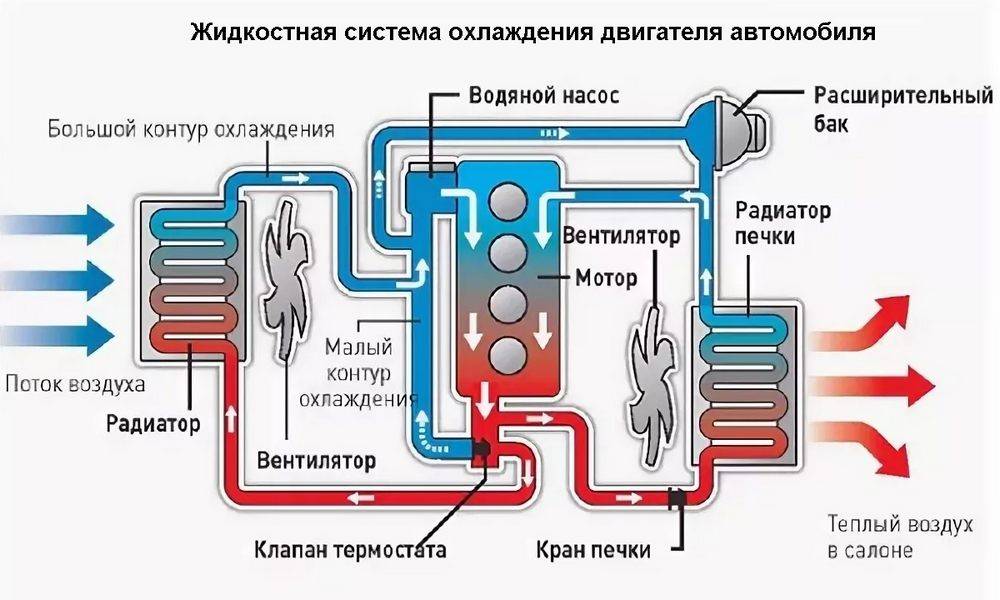

Общая схема жидкостной системы охлаждения двигателя

Жидкостное охлаждение мотора дает возможность в равной мере забирать тепло со всех узлов и деталей двигателя не зависимо от степени тепловой нагрузки. Двигатель с использованием водяного охлаждения создает меньше шума, чем двигатель с воздушным охлаждением, обладает большей скоростью прогрева при пуске.

Система охлаждения двигателя содержит следующие детали и элементы:

• рубашка охлаждения (водяная рубашка);
• радиатор;
• вентилятор;
• термостат;
• жидкостный насос (помпа);
• расширительный бачок;
• соединительные патрубки и сливные краны;
• отопитель салона.

• Рубашкой охлаждения («водяной рубашкой») принято считать сообщающиеся между двойными стенками полости в тех местах, где наиболее нужен вывод избыточного тепла.
• Радиатор. Предназначен для рассеивания тепла в окружающую атмосферу. Он конструктивно состоит из множества изогнутых трубочек с дополнительными ребрами для увеличения теплоотдачи.
• Вентилятор, включающийся электромагнитной, реже гидравлической муфтой, при срабатывании температурного датчика охлаждающей жидкости усиливает набегающий на авто воздушный поток. Вентиляторы с “классическим” (постоянно включенным) ременным приводом встречаются в наши дни редко, в основном, на старых автомобилях.
• Центробежный жидкостный насос (помпа) в системе охлаждения обеспечивает постоянную циркуляцию охлаждающей жидкости. Привод помпы чаще всего реализован с помощью ремня или шестерней. Двигатели с турбонаддувом и с непосредственным впрыском топлива, как правило, снабжены дополнительной помпой.
• Термостат – главный узел, регулирующий потоки охлаждающей жидкости, устанавливается обычно между входным патрубком радиатора и «водяной рубашкой» двигателя, конструктивно выполнен в виде биметаллического или электронного клапана. Назначение термостата – поддержание заданного рабочего температурного диапазона охлаждающей жидкости при всех режимах работы двигателя.
• Радиатор отопителя очень похож на радиатор системы охлаждения меньших размеров и расположен в салоне авто. Принципиальное отличие состоит в том, что радиатор отопителя передает тепло в салон, а радиатор системы охлаждения – в окружающую среду.

Принцип работы

Принцип работы жидкостного охлаждения двигателя состоит в следующем: цилиндры окружены «водяной рубашкой» из охлаждающей жидкости, отбирающей лишнее тепло и переносящей его к радиатору, откуда оно передается в атмосферу. Жидкость, непрерывно циркулируя, обеспечивает оптимальную температуру двигателя.

Принцип работы системы охлаждения двигателя

Охлаждающие жидкости – антифризы, тосол и вода – в процессе эксплуатации образуют осадок и накипи, нарушающие нормальную работу всей системы.

Вода не бывает химически чистой в принципе (за исключением дистиллированной) – в ней содержатся примеси, соли и всевозможные агрессивные соединения. При повышенной температуре они выпадают в осадок и образуют накипь.

В отличие от воды антифризы не создают накипи, но в процессе эксплуатации разлагаются, а продукты распада отрицательным образом сказываются на работе механизмов: на внутренних поверхностях металлических элементов появляется коррозионный налет и наслоения органических веществ.

Кроме этого, в систему охлаждения могут попадать различные посторонние загрязняющие субстанции: масло, моющие средства или пыль. Также могут попасть и специальные герметики, используемые для аварийной заделки повреждений в радиаторах.

Все эти загрязнения оседают на внутренних поверхностях узлов и агрегатов. Они характеризуются плохой теплопроводностью и забивают тонкие трубки и соты радиатора, нарушая эффективную работу системы охлаждения, что приводит к перегреву двигателя.

Видео о том, как устроено охлаждение мотора, принцип работы и неисправности

Ещё кое-что полезное для Вас:

• Плохо греет печка в салоне, причины, что делать и профилактика
• Почему двигатель автомобиля не заводится: как найти причину
• Радиатор охлаждения двигателя: устройство и принцип работы

Автомобильный термостат. Как он работает и основные причины поломок

Поддержание оптимальной температуры двигателя важно не столько для эффективной работы печки (хотя её водитель ощущает в первую очередь), сколько для полного сгорания рабочей смеси, снижения токсичности отработанных газов и увеличения ресурса двигателя. На некоторых моторах даже устанавливают несколько термостатов и/или термостаты с электронным управлением, чтобы более точно регулировать температуру в каждом контуре системы охлаждения

Причины и признаки неисправности термостата

Иногда термостат выходит из строя, попросту заклинивая. Чаще всего это происходит из-за коррозии внутри радиатора, некачественного или старого антифриза: частицы накипи или ржавчины оседают на термоэлементе термостата, из-за чего тот становится нечувствительным к изменению температуры жидкости в системе и перестаёт двигать клапан. Но иногда термостат заклинивает и механически.

Термостат может заклинить в разных положениях: в полностью открытом, закрытом или промежуточном. Если термостат полностью закрыт, антифриз циркулирует только по малому кругу, что вызовет перегрев двигателя практически в любом режиме работы, при этом радиатор останется холодным. Полностью открытый заклинивший термостат тоже нетрудно вычислить: с ним двигатель будет прогреваться очень долго, а зимой даже не достигнет рабочей температуры.

А вот заклинивший в промежуточном положении термостат вычислить непросто. Поэтому, в случае проблем с системой охлаждения, термостат часто меняют превентивно, на всякий случай — просто чтобы исключить его из списка возможных причин. Благо, стоит он недорого.

Другая распространённая проблема — утечка охлаждающей жидкости — связана не с самим термостатом, а с его прокладкой, которая со временем перестаёт обеспечивать герметичность. Если вы меняете термостат, обязательно смените и прокладку, чтобы не пришлось сливать антифриз и разбирать систему охлаждения заново, обнаружив утечку.

Как проверить термостат

Снятый с машины термостат можно проверить в домашних условиях. Для этого его помещают в закипающую воду и смотрят, открывается ли клапан. Выглядит эффектно, но такая проверка, к сожалению, мало что даёт — лишь подтверждение, что термостат сохранил подвижность. Но при какой температуре он открывается? Чтобы тест был действительно полезным, нужно использовать термометр и контролировать температуру воды, сравнивая её с номинальной температурой начала открытия термостата.

Работа системы охлаждения

Циркуляцию жидкости в системе охлаждения осуществляют по двум кругам: малому и большому.

По малому кругу жидкость циркулирует при пуске холодною двигателя, обеспечивая его быстрый прогрев в такой последовательности: жидкостной насос — распределительные трубы — рубашка охлаждения блока цилиндров — рубашка охлаждения головки блока цилиндров — верхний патрубок термостата (клапан закрыт) — перепускной шланг приемная полость жидкостного насоса.

По большому кругу жидкость циркулирует при прогретом двигателе: жидкостной насос (как и по малому кругу) — термостат (клапан открыт) — резиновый шланг — патрубок радиатора — верхний бачок радиатора — сердцевина радиатора — нижний бачок радиатора — патрубок — шланги — приемная полость жидкостного насоса.

Переохлаждение двигателя сопровождается ростом механических потерь из-за повышения вязкости масла, ухудшением процессов смесеобразования и сгорания, следствием чего является повышенный расход топлива. Конденсация паров воды в картерной полости холодного двигателя и на стенках цилиндров приводит к коррозии. В отрабатавших газах повышается содержание углеводородов не сгоревшего топлива и высокотоксичных альдегидных соединений.Принудительный отвод теплоты от деталей двигателя осуществляется с помощью жидкости или воздуха, в связи с чем различают двигатели жидкостного и воздушного охлаждения.

Радиатор является теплообменником системы охлаждения, где поступающая из двигателя жидкость передаст теплоту потоку воздуха.

Радиатор состоит из верхнего и нижнего бачков, соединенных между собой трубками, образующими его охлаждающую решетку (сердцевину ра­диатора). Верхний бачок радиатора имеет наливную горловину с пробкой, а нижний — сливной кран. В наливную горловину впаяна пароотводная трубка, соединенная с расширительным бачком. Пароотводная трубка за­глублена в радиатор, где отводимые пары конденсируются. К верхнему и нижнему бачкам припаяны боковые стойки. Стойки и пластина образуют каркас радиатора. Сердцевина радиатора состоит из нескольких рядов тру­бок, впаянных в верхний и нижний бачки. К трубкам крепятся гонкие ох­лаждающие пластины или гофрированные ленты, изготовленные из лату­ки, алюминия или красной меди.

Пробка заливной горловины в закрытых системах жидкостного охлажде­ния имеет два предохранительных клапана с уплотнительными резиновы­ми прокладками и пружинами. Паровой клапан регулируют на избыточное давление (0,145—0,160 МПа), воздушный клапан открывается при падении давленияв системе против атмосферного не более чем на 0,01 МПа.

При нормальном функционировании клапанов система охлаждения только кратковременно может сообщаться с окружающей средой или поло­стью расширительного бачка.

Жалюзи устанавливаются перед радиатором, с их помощью регулирует­ся количество воздуха, проходящего через сердцевину радиатора. Жалюзи изготовляются в виде набора вертикальных иди горизонтальных пластин — створок из оцинкованного железа, которые объединены общей рамкой и снабжены шарнирным устройством, обеспечивающим одновременный или групповой поворот их вокруг своей оси. Жалюзи прикрепляют к каркасу радиатора или к его наружной облицовке. Управление створками осущест­вляется вручную или с помощью устройства с термостатом.

Жидкостной насос создаст в системе охлаждения принудительную цир­куляцию жидкости. Применяют одноступенчатые жидкостные насосы цен­тробежного типа. Привод насоса, как правило, работает от шкива коленча­того вала посредством клиноременной передачи.

Жидкостной насос состоит из корпуса, вала привода с крыльчаткой, ступицы для крепления шкива привода, самоподжимной уплотняющей манжеты, двух латунных обойм, резиновой манжеты» уплотняющей шайбы ипружинного кольца. Вал насоса вращается на двух шарикоподшипниках.

Центробежные насосы одноступенчатого типа, рассчитанные на давле­ние и 0,04 —0,1 МПа, отличаются компактностью и обеспечивают доста­точную подачу жидкости при сравнительно больших зазорах между крыль­чаткой и стенками корпуса.

Вентилятор служит для создания воздушного потока, проходящего че­рез сердцевину радиатора, для охлаждения жидкости, протекающей по трубкам.

Обслуживание системы охлаждения гарантия нормальной работы вашего двигателя.

Устройство системы охлаждения двигателя

В настоящее время в подавляющем большинстве легковых и грузовых транспортных средств установлена жидкостная (или водяная) система охлаждения закрытого типа. Это обусловлено тем, что она позволяет добиться равномерного и достаточно быстрого охлаждения цилиндроблока, при этом не производит сильного шума. Рассмотрим устройство узла на ее примере.

Она состоит из следующих элементов:

• радиатор для хладагента;
• радиатор для масла (присутствует не на всех моделях);
• теплообменник;
• вентилятор;
• насос;
• расширительный бачок;
• термостат;
• система шлангов и патрубков.

Рубашка цилиндров также является составной частью узла.

Основная задача радиатора – понижение температуры жидкости, которая циркулирует по контуру узла. Для этого он имеет трубчатое устройство, которое существенно облегчает отдачу тепла.

Масляный радиатор используется для понижения температуры масла в автомобильной системе смазки. Дело в том, что во время работы оно тоже достаточно сильно нагревается. Это обусловлено интенсивным трением смазываемых деталей, а также поступлением тепла от цилиндров.

Теплообменник используется для нагрева воздуха, который через него проходит. Это необходимо для запуска двигателя в холодное время года.

Вентилятор при необходимости нагнетает воздушный поток на радиатор, тем самым делая его прохождение (а значит, и охлаждение) более интенсивным. Устройство приводится в движение коленвалом или сцеплением.

Насос обеспечивает стабильную циркуляцию жидкости в системе, поддерживая ее давление на одном и том же уровне. Он вращается за счет подключения к коленчатому валу.

Расширительный бачок нужен на случай, если объем жидкости существенно возрастет в результате ее нагрева. Это устройство предотвращает повышение давления в патрубках, тем самым не допуская нарушения их целостности и утечку.

Термостат определяет количество охладителя в зависимости от степени его нагрева. Его основное назначение – регулировка температуры в целях ее поддержания на одном и том же уровне. На современных моделях транспортных средств вместо термостата стоит температурный датчик, который передает информацию на ЭБУ. Он, в свою очередь, вычисляет необходимые давление и температуру и подает соответствующие команды на клапаны.

Патрубки и шланги служат для соединения между собой всех остальных составных элементов системы. Именно по ним циркулирует охладитель по пути от одной детали к другой.

Также на некоторых ДВС присутствует дополнительная система. Она помогает избежать перегрева, когда мотор длительное время работает вхолостую. Чаще всего ее устанавливают на пожарные машины, бетономешалки и другой транспорт специального назначения.

Неисправности: причины и «симптомы»

Признаки неисправности регулятора:

• длительный прогрев силового агрегата;
• прогревание отводного шланга одновременно с мотором;
• повышение температуры мотора до критической отметки во время стоянки;
• переохлаждение силового агрегата в режиме движения по трассе;
• холодное состояние патрубка подачи антифриза к теплообменнику при перегреве.

Причиной поломки регулятора является заедание штока с клапаном в открытой или закрытой позиции. При открытом большом круге жидкость подается в радиатор, увеличивая время прогрева. Неисправность становится наглядной при эксплуатации автомобиля в зимнее время. Например, дизельный мотор при температуре воздуха -10°С не удается прогреть до 40°С даже после пробега в 40-50 км.

Заклинивание штока происходит из-за негативного воздействия антифриза на металлические элементы конструкции. Производители автомобилей рекомендуют периодически заменять охлаждающую жидкость. При использовании старого антифриза на поверхности штока появляются отложения, ограничивающие подвижность детали. Дополнительной причиной дефекта является заправка системы охлаждения водопроводной водой (например, при утечке антифриза). Растворенные в жидкости соли вызывают коррозию стального штока.

Повышение степени нагрева мотора негативно влияет на рабочие характеристики моторного масла. При перегреве двигателя происходит заклинивание поршневой группы. На поверхностях зеркал цилиндров и опорах коленчатого и распределительного валов появляются задиры. Повреждения можно устранить только во время капитального ремонта мотора.

Для чего нужен термостат?

Всем известно, что в процессе работы двигатель сильно нагревается. Чтобы он не вышел из строя от чрезмерно высокой температуры, в нем имеется охлаждающая рубашка, которая подсоединена при помощи патрубков к радиатору.

В результате простоя автомобиля весь смазочный материал постепенно стекает в масляный поддон. Получается, в холодном моторе практически нет смазки. Учитывая этот фактор, когда заводится ДВС, ему нельзя давать большие нагрузки, чтобы его детали не износились быстрее обычного.

Холодное масло в поддоне более вязкое, чем при работе силового агрегата, поэтому насосу сложней его перекачать во все узлы. Для ускорения процесса двигатель должен как можно быстрее выйти на рабочую температуру. Тогда масло станет более текучим, и детали быстрее смажутся.

Перед первыми разработчиками автомобилей стояла непростая задача: что сделать, чтобы мотор быстро прогрелся, но при работе его температура была стабильной? Для этого система охлаждения была модернизирована, и в ней появилось два контура циркуляции. Один обеспечивает быстрый нагрев всех отделов мотора (антифриз или тосол нагревается от горячих стенок цилиндров и передает тепло на весь корпус ДВС). Второй используется для того, чтобы охлаждать агрегат, когда он вышел на рабочую температуру.

Термостат в данной системе играет роль клапана, который в нужный момент деактивирует обогрев мотора, и подключает радиатор для поддержания рабочей температуры ДВС. Благодаря чему достигается такой результат?

Авторемонт

Процесс сгорания топливной смеси в цилиндрах двигателя сопровождается высвобождением большого количества тепла, которое нагревает двигатель. Если не охлаждать двигатель во время работы, то через несколько минут его температура превысит критическую, и он разрушится. Чтобы этого не произошло, в автомобиле применяется система охлаждения двигателя.

Состав системы охлаждения двигателя:

• охлаждающая жидкость (тосол или антифриз);
• радиатор;
• вентилятор;
• термостат;
• водяной насос (помпа);
• соединительные патрубки;
• расширительный бачок;
• отопитель салона.

Водяной насос (помпа) начинает работать вместе с двигателем. Как только двигатель заработал, вращающиеся лопасти помпы заставляют охлаждающую жидкость циркулировать по малому кругу системы охлаждения (минуя радиатор). Это надо для того, чтобы двигатель как можно быстрее прогрелся и вышел на свою рабочую температуру.

Когда температура охлаждающей жидкости работающего двигателя достигла рабочего значения, открывается термостат и охлаждающая жидкость начинает циркулировать по большому кругу — через радиатор.

Охлаждающая жидкость (тосол, антифриз) подается в радиатор через верхний патрубок, проходит сверху вниз по его сотам, и через нижний патрубок (уже охлажденная жидкость) подается обратно в рубашку двигателя.

Когда температура охлаждающей жидкости поднимается к верхним значениям (100 °C и более), включается вентилятор, который усиливает поток воздуха через решетку радиатора и увеличивает эффективность охлаждения. На старых машинах вентилятор соединен жестко ремнем с валом помпы и вращается постоянно.

Чтобы жидкость в системе охлаждения не замерзала при низких температурах и не закипала при 100 °C, применяются специальные охлаждающие жидкости: тосол или антифриз. Эти жидкости содержат этиленгликоль или пропиленгликоль — химические соединения, не дающие воде замерзать. Кроме того, охлаждающие жидкости содержат ингибиторы ржавчины, коррозии и вспенивания, что предотвращает образование ржавчины на металлических поверхностях двигателя и радиатора, смазывает водяной насос и не дает жидкости вспениваться, циркулируя по системе.

ВНИМАНИЕ! Не используйте в качестве охлаждающей жидкости воду!!!!. Вода — довольно агрессивная среда, которая быстро разрушает все металлические детали системы охлаждения

При нагреве охлаждающая жидкость расширяется и увеличивается в объеме. Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку.

В салоне автомобиля находится еще один небольшой радиатор, спрятанный под торпедо, который принято называть отопителем салона автомобиля, или просто — печкой. В холодное время года водитель открывает заслонку печки, и нагретая охлаждающая жидкость начинает циркулировать через теплообменник, нагревая воздух в салоне автомобиля.

Система охлаждения довольно проста и при нормальной работе не требует какого-либо обслуживания. Если утечек охлаждающей жидкости нет, то можно спокойно ездить пару лет. Раз в два года рекомендуется полностью менять охлаждающую жидкость в системе охлаждения автомобиля. Также, надо следить за состоянием резиновых патрубков, поскольку резина со временем пересыхает и растрескивается. Очень будет неприятно, если в дороге вдруг произойдет разрыв патрубка — дальнейшее движение будет практически невозможно. Поэтому, имеет смысл через 5-6 лет проводить полную замену всех резиновых патрубков на новые.

В начало страницы

Состав и функционирование типовой системы жидкостного охлаждения

Всё оборудование состоит из основных функциональных узлов и деталей:

• выполненные в металле головки и блока цилиндров полости и каналы, образующие рубашку охлаждения;
• основной радиатор, куда снаружи направляется поток воздуха, а изнутри прокачивается антифриз;
• водяной насос, обеспечивающий циркуляцию в заданных объёмах;
• термостат, работающий на поддержание температуры двигателя на расчётном уровне, перераспределяя потоки жидкости между малым контуром, с выхода помпы на вход через рубашки, и большим, включая основной радиатор;
• вентилятор принудительного обдува радиатора, включающийся, когда интенсивности набегающего потока не хватает, или он отсутствует;
• дополнительные узлы, расширительный бачок, радиатор салонного отопителя, датчики, клапаны и электронное оснащение.

Во время прогрева двигателя до рабочей температуры циркуляция идёт по малому контуру, после чего приоткрываются клапаны термостата, и часть жидкости поступает в радиатор, сбрасывая излишнюю температуру. Под большой нагрузкой, когда тепловой поток максимален, через радиатор прокачивается весь объём антифриза.

Если и в таком режиме температура продолжит расти, подключается принудительный обдув сот радиатора дополнительным вентилятором. Он способен работать с разной интенсивностью, вплоть до максимальной мощности. И только если и это не помогает, давление в системе достигает критической величины, открывается клапан аварийного сброса в пробке радиатора или расширительного бачка, антифриз мгновенно вскипает и выбрасывается наружу. На этой стадии спасти двигатель может только водитель, быстро выключив мотор и приступив к ремонту. В противном случае двигатель необратимо перегревается, клинит или деформируется.Система снабжена индикатором температуры ОЖ, стрелочным, цифровым или обычной красной лампочкой

Водитель должен уделять этому параметру адекватное внимание, особенно в напряжённых режимах, в жару или при максимальной нагрузке

Диагностика, устранение возможных неисправностей ДСО

Состояние охлаждающей системы определяется параметрами теплового режима, температура жидкости в норме не превышает 90 C.

Замена охлаждающей жидкости проводится раз в один или два года в связи с утратой антифризом рада важных свойств после длительной эксплуатации. Следует периодически проверять уровень жидкости в бачке, он всегда должен быть минимум на несколько сантиметров выше минимальной отметки. Проверка производится при выключенном двигателе. Если жидкости недостаточно, необходимо добавить её в бачок. При отсутствии тосола допускается добавление небольшого количества воды.

При резком понижении уровня жидкости за небольшой промежуток времени надо проверить герметичность охлаждающей системы. Для этого следует провести внешний осмотр при работающем двигателе. Обычно подтеки появляются в местах, где соединены резиновые шланги.

Помимо количества охлаждающей жидкости, учитывается также и ее плотность. Этот параметр очень важен в холодное время года. Чем выше плотность, тем ниже температура, при которой начинается кристаллизация жидкости. Если это произойдет, то элементы охлаждающей системы могут выйти из строя. Для проверки плотности нужны денсиметр и стеклянный цилиндр. Если плотность не соответствует нормативным показателям, то необходимую концентрацию можно получить, долив концентрированный антифриз. При переливании жидкости стоит соблюдать все меры безопасности, антифриз очень токсичен.

При дисфункции двигателя герметичность системы определяется реакцией на подачу сжатого воздуха. Подача происходит до того момента, пока показания манометра не дойдут до 100 кПа. Если давление будет стремительно снижаться, то в системе имеется течь.

Работа водяного насоса определяется издаваемым шумом и биением вала. Состояние термостата можно идентифицировать по температуре, при которой начинает открываться основной клапан.

Виды терморегулирующих устройств в автомобиле

Давайте подробнее поговорим о различных видах автотермостатов с учетом особенностей их конструкции. Двигатель может быть оборудован различными вариантами исполнения терморегулятора, среди которых отмечают:

• термостат с одним клапаном (одноклапанный);
• двухступенчатый термостат;
• устройство с двумя клапанами (двухклапанный термостат);
• термостат с электронным управлением;

Одноклапанный, двухклапанный и двухступенчатый термостат

Решение с одним клапаном  отличается простотой конструкции и связанной с этим надежностью. Автопроизводители по всему миру отдают предпочтение такому виду конструкции и оборудуют большинство своих автомобилей именно таким устройством.

Отдельным видом термостата с одним клапаном является двухступенчатая конструкция. Установка такого решения обусловлена тем, что некоторые системы охлаждения в процессе работы создают очень высокое давление охлаждающей жидкости. Клапану термостата сложно преодолеть такое давление. По этой причине конструкция двухступенчатого терморегулятора получила решение, которое подразумевает наличие двух тарелок клапана, которые называют малой и большой. Первой в термостате открывается малая тарелка, которой необходимо заметно меньшее усилие для преодоления созданного в системе давления. Малая тарелка открывается легче, а уже при открытии взаимодействует с большой тарелкой и попросту тянет её за собой. Открытие большой (основной) тарелки термостата до конца открывает канал прохода охлаждающей жидкости.

Если в первом случае термостат имеет один клапан с двумя тарелками, то двухклапанный регулятор получил два отдельных клапана, которые находятся в едином корпусе. Первый клапан является основным и служит для перекрытия большого круга при движении охлаждающей жидкости в системе. Второй клапан является перепускным и отвечает за циркуляцию жидкости по малому кругу. Работа клапанов синхронизирована. Когда один из них перекрывает канал ОЖ, другой осуществляет открытие нужного контура. Указанная конструкция термостата нашла широкое применение в конструкции легковых авто и грузовиков, которые являются продуктами автоиндустрии из стран СНГ.

Устройство с электронным управлением

Наиболее совершенным и относительно сложным конструктивно, но при этом максимально точным и эффективным является терморегулятор, оборудованный управлением при помощи электроники. Главным преимуществом такого устройства является обеспечение разных температурных показателей для достижения оптимальной температуры применительно к динамично изменяющимся режимам работы двигателя в процессе его работы.

Конструкция  устройства напоминает обычный термостат с одним клапаном, но в его термоэлемент добавлено дополнительное нагревательное сопротивление. Управляет нагревом указанного сопротивления электронный блок управления двигателем (ЭБУ). Благодаря такой конструкции становится возможным реализовать гибкий температурный режим. Поддерживается показатель 95-110°С при небольших нагрузках на мотор и 85-95°С при максимальной нагрузке. Основным достижением от применения электронного устройства является ощутимое снижение расхода горючего, а также небольшой прирост мощности на «низах» за счет лучшего охлаждения воздуха на впуске.

Встречаются также двигатели, которые имеют сразу два термостата в системе жидкостного охлаждения. Такие системы называют двухконтурными. Один термостат в такой системе контролирует температуру в контуре головки блока цилиндров и отвечает за поддержание в нем показателя на отметке 87°С. Второй терморегулятор находится в контуре блока цилиндров.

Температурный порог в области БЦ выше и находится на отметке 105°С. Такая реализация управления температурой в системе охлаждения нашла применение в конструкции высокопроизводительных турбомоторов и обеспечивает итоговый прирост мощности силового агрегата за счет улучшенного охлаждения воздуха.
