Электрические подогреватели двигателя: принцип работы и монтаж

Подогрев топливного фильтра тонкой очистки дизельного двигателя

Изготавливаемый подогреватель топливного фильтра является несъемным и должен собираться на фильтре, который будет непосредственно установлен на автомобиль.

При отсутствии необходимых знаний и навыков следует доверить подключение топливного подогревателя профессиональному электрику. Некорректное внесение изменений в электрическую схему автомобиля может стать причиной пожара.

Первый способ

Основная цель данного способа заключается в создании нагревательного поля вокруг наружного контура фильтрующего устройства.

Что понадобится?

Для выполнения задачи потребуется:

  • от 7 до 10 метров медной проволоки с сечением до 1 мм (можно использовать нихромовый материал);
  • четырехпиновое реле;
  • предохранительное устройство на 10 ампер;
  • термостойкий герметик либо стеклоткань;
  • две стяжки либо сантехнические хомуты;
  • кнопка активации и отключения устройства;
  • соединительные электроцепи соответствующей длины;
  • элементы для пайки кабелей — канифоль, олово и паяльник.

Алгоритм действий

Самостоятельная работа по установке и подсоединению жидкостного нагревателя производится так:

  1. На первом этапе нужно смазать стеклоткань герметиком, после чего приклеить материал к наружной стороне корпуса фильтрующего устройства.
  2. Затем данная конструкция просушивается на протяжении 24 часов.
  3. Корпусный элемент обматывается с применением проволоки, а концы фиксируются посредством хомутов.
  4. Затем сделанная катушка, промазанная герметиком, обматывается стеклотканью.
  5. Полученная конструкция просушивается.
  6. На концы проволоки припаиваются клеммные зажимы для подключения электролиний.
  7. Производится сборка устройства в соответствии с приведенной схемой.

Схема подключения бандажного нагревателя фильтра

Второй способ

Основное отличие по сравнению с первым способом заключается в том, что в данном случае применяется готовое подогревательное оборудование. В качестве такого устройства используется система обогрева боковых зеркал либо специальный гибкий нагреватель.

Что понадобится?

Для выполнения задачи потребуются:

  • изоляция;
  • проводники соответствующей длины;
  • кнопка для активации и отключения оборудования;
  • четырехпиновое реле;
  • фольгированная теплоизоляция толщиной 0,5 мм;
  • плавкое предохранительное устройство на 10 ампер;
  • сантехнические или пластиковые хомуты либо кусок проволоки.

Алгоритм действий

Установка электрического нагревателя топливного фильтра производится так:

  1. Нагревательная нить или специальный материал наматывается на фильтрующее устройство. Выполняется фиксация с применением изоляции.
  2. Производится подключение и укладка проводки.
  3. Выполняется крепление термоизоляционного материала поверх нагревательного устройства.
  4. Производится фиксация получившейся конструкции посредством хомутов либо проволоки.
  5. Полученное устройство подключается к аккумулятору.

Изготовление самодельного подогрева

Заводской котел или подогреватель практичней и безопасней, чем сделанный своими силами. Хотя и вариант с самодельным устройством тоже с правом на существование.

Существует множество вариантов для домашних мастеров. Один пример:

  • в боковой панели и в днище оружейной гильзы, пропиливают отверстие, для нарезки резьбы под свечу;
  • гильзу соединяют с всасывающим патрубком;
  • установка конструкции непосредственно в бак машины;
  • подвод кабелей бортовой сети.

Особенность данного метода установки заключается в том, что он используется для подогрева не двигателя, а топлива.

Во избежание поломки, применение этого вида подогрева возможно после выключения двигателя.

Что такое предпусковой подогреватель

Впервые подобные устройства появились в странах Скандинавского полуострова и северной Европы, несколько лет спустя преимущества, которые они дают, смогли оценить российские автовладельцы, и установка подогревателей пошла полным ходом. Предпусковой подогреватель предназначен для облегчения запуска двигателя в мороз. Принцип работы данного приспособления основан либо на естественной циркуляции антифриза в системе охлаждения, либо на принудительной прокачке охлаждающей жидкости при помощи насоса.

В первом случае подогреватель нужно подключить к системе охлаждения двигателя, и он будет разогревать антифриз, который по мере нагрева поднимается вверх, а его место занимает холодная охлаждающая жидкость. Во втором случае антифриз нагревается в теплообменнике, и насосом прокачивается по малому кругу системы охлаждения, в результате чего происходит довольно быстрый нагрев антифриза и, соответственно, мотора.

Существует два вида предпусковых подогревателей: электрические и автономные.

  1. Электрический в качестве источника энергии использует электроэнергию, и подключается к любой розетке с напряжением 220 В.
  2. Автономный работает на топливе из бака автомобиля.

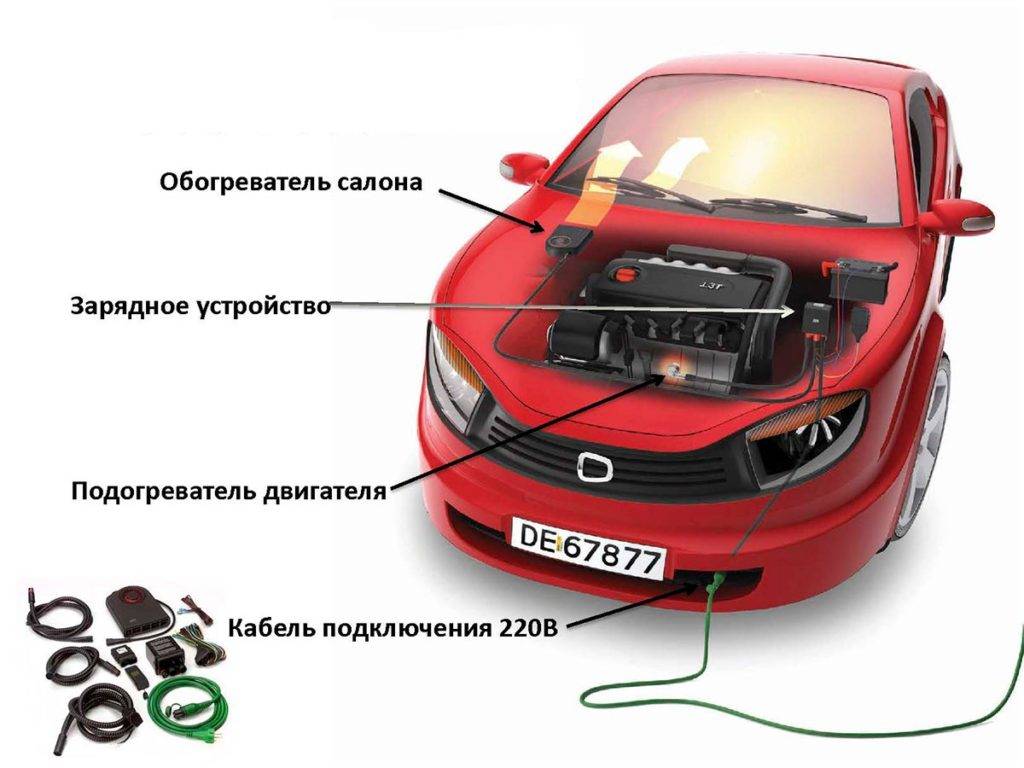

Устройство электрического предпускового подогревателя

Данный вид подогревателей в простейшем виде представляет собой нагреваемую спираль, которая монтируется в блок цилиндров двигателя вместо противоледной заглушки, закрывающей доступ к системе охлаждения. Принцип ее работы ничем не отличается от домашнего прибора: спираль нагревается и нагревает антифриз вокруг себя.

Современные устройства комплектуются различными дополнительными модулями, такими как:

  • тепловентилятор для обогрева салона;
  • зарядное устройство для аккумуляторной батареи;
  • таймер, позволяющий поддерживать определенную температуру антифриза;
  • пульт дистанционного управления.

Разумеется, чем больше опций, тем выше стоимость покупки и установки комплекта.

Основное достоинство подобных предпусковых подогревателей – отсутствие вредных выбросов. Кроме того, если применять их на дизельных моторах, помимо прогрева силового агрегата, разогревается еще и дизтопливо в системе зажигания, что существенно облегчает запуск двигателя.

Не лишен электрический предпусковой подогреватель и недостатков. Главных среди них два:

  • для работы ему требуется электрическая розетка, что существенно ограничивает возможности по его применению;
  • высокое энергопотребление такой установки (до 10 кВт за одну ночь).

Устройство автономного предпускового подогревателя

Как уже было сказано, автономный предпусковой подогреватель двигателя потому так и называется, что ему не требуется внешний источник энергии. Это намного удобнее, так как автомобиль оказывается не привязанным к электрической розетке. Данный вид подогревателей делится на две категории: жидкостные, об установке которых речь пойдет дальше, и воздушные, предназначенные только для обогрева салона автомобиля.

Такое устройство необходимо подключить к трем системам автомобиля: бортовой электросети, топливной магистрали и системе охлаждения. При этом не имеет значения, дизельный или бензиновый силовой агрегат установлен на машине.

Принцип его работы следующий. В камеру сгорания, размещенную внутри теплообменника, при помощи насоса подается топливо из бака автомобиля. Внутри камеры сгорания находится штифт накаливания, который запитывается от бортовой электросети. Топливо сгорает, антифриз, находящийся в теплообменнике, при помощи насоса перекачивается в водяную рубашку двигателя, вместо него в теплообменник попадает холодная жидкость – так образуется замкнутый цикл.

Еще одно достоинство автономного предпускового подогревателя – возможность его установки в любое удобное место своими руками, так как он не встраивается в конструкцию авто.

Схема одного из вариантов установки и подключения выглядит следующим образом: Как и электрические, автономные жидкостные подогреватели оснащаются множеством дополнительных опций, таких как таймер, беспроводное управление, управление с мобильного телефона, а некоторые модели имеют обратную связь.

Эта категория подогревателей имеет два основных недостатка: первый – высокая цена, второй – более сложная установка.

Техника безопасности

Сделать обогреватель несложно. Намного труднее сохранить здание от пожара при использовании самодельных устройств. Соблюдение правил техники пожарной безопасности — неотъемлемая часть любых работ с термонагревателями.

Всегда следует помнить:

  1. Нельзя использовать неисправные электроприборы.
  2. Нельзя оставлять такие приборы без присмотра и один на один с маленькими детьми.
  3. Заботливые родители стараются всегда проверять недоступность для детей опасных частей нагревателей.
  4. При возникновении возгорания сразу отключают электропитание прибора, а потом тушат его. Немедленно вызывают МЧС.

В качестве мер безопасности мудрые родители всегда учат своих детей правильному обращению с термонагревателями и объясняют, что можно делать, а что — нельзя и почему. Соблюдая правила пожарной безопасности и пользуясь только проверенными и надёжными нагревателями, живущие в доме будут наслаждаться теплом и уютом долгие годы.

Алгоритм работы по изготовлению обогревателя собственноручно;

Возникающие неисправности

Вебасто преподносит и сюрпризы в виде:

  • Неисправности электропроводки. Причиной тому отсутствие электропитания, дефект в системе питания.
  • Слой нагара на внутренней облицовке котла, поломка стержня накала, вентилятора.
  • Неисправности электроники, то есть отсутствие реакции, например, брелка на запуск котла.

Воздушный подогреватель, по сути, считается нагнетателем горячего потока воздуха, температурой на выходе 700° C.

Предназначен подогревать поддон двигателя, картер КПП, кожух заднего моста, топливопроводы автомобиля. Неисправности, которые допускает инструкция для устранения своими силами:

  • проверка предохранителей и электрических контактов;
  • проверка причин мигания светодиодов;
  • частичная разборка подогревателя;
  • контроль контактов разъема.

Обогревают приборы и блок цилиндров воздушного охлаждения от напряжения 12 вольт. Если мотор в зимнюю пору не запускается, стало быть, есть неисправности, которые последовательно следует устранить. Стоит произвести проверку производительности, выдаваемой топливной помпой, предмет соответствия сечения проводов и электрического автомата. Устранение дефектов подогревателя, например, модели 14ТС-01 от Теплостар, проводится по методике, которую определяет типовая инструкция

Очевидные преимущества

Особой популярностью пользуются отечественные подогреватели от , но на рынке представлены и другие фирмы производители. Установить предпусковой подогреватель двигателя не составляет труда, но делать это нужно на начальной стадии эксплуатации автомобиля.

Итак, суровый климат диктует свои правила эксплуатации машины. Дороговато стоит приобретение. Но здоровье, тепло, комфорт, экономия топлива и время – превыше всего.

Приборы, на подобии выпускаемых , упреждают негативное влияние сурового климата, предоставляя владельцу автомобиля технические, экономические преимущества и комфортные условия управления:

  1. Возможность запуска при – 45° C.
  2. Блокировку холодного запуска.
  3. Экономичный расход горючего.
  4. Качественная система отопления.
  5. Малая нагрузка на двигатель.
  6. Отсутствие необходимости оттаивания стекол.
  7. Удаленный запуск мотора.

Электрический

Отличается от жидкостного «кипятильника» встроенным электромагнитным насосом в камере нагрева. Принцип действия подогревателя строится на принудительной циркуляции жидкости (тосол, антифриз) и равномерном, быстром разогреве двигателя. Электрический предпусковой подогреватель двигатель являет собой компактный прибор, удобно размещаемый под капотом.

Порядок работы состоит в подключении подогревателя к сети 220В. Элемент нагрева (ТЭН — трубчатый электрический нагреватель) нагревает жидкость, которая посредством помпы перегоняется через «рубашку» охлаждения мотора. Нагретая жидкость переходит в верхние секции «рубашки», а холодная вниз. Зачастую заводы изготовители требуют устанавливать подогреватель в максимально нижней точке системы охлаждения. Чаще всего вставляется в противоледную пробку (заглушку) на блоке цилиндров. При наличии помпы, его можно устраивать в любом месте. Прогрев таким методом намного интенсивней по сравнению с инерционной (естественной) циркуляцией.

Понижение температуры приводит к замыканию контактов терморегулятора и цикл нагрева жидкости повторяется. Постоянная циркуляция поддерживается помпой, что обеспечивает заданную температуру системы охлаждения.

Инструкция по установке предпусковых подогревателей на автомобиль ВАЗ-2190 «Гранта»

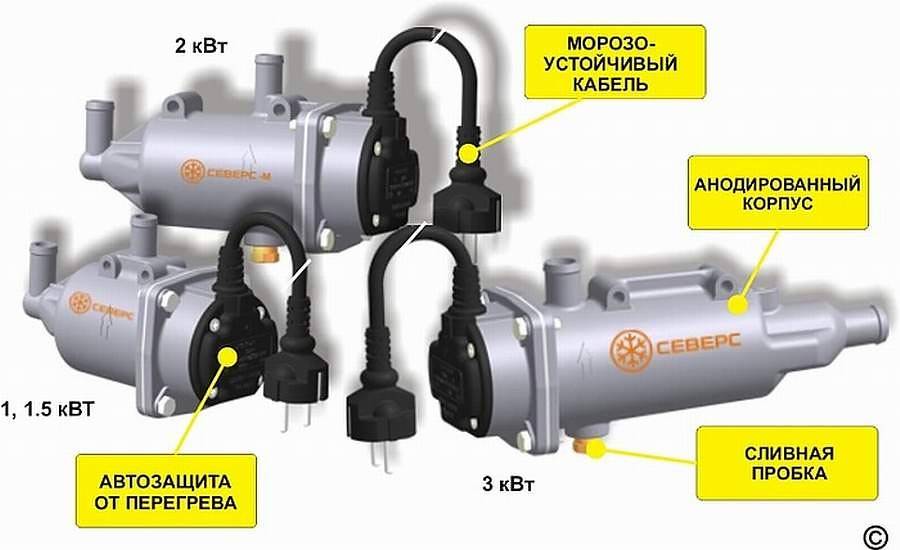

Ниже будет представлен монтаж предпусковых обогревателей (котлов) «Северс-М» и «Старт-М» на автомобиль Lada Granta, с разными схемами врезки в систему охлаждения.

Как установить подогреватель «Старт-М» на Lada Granta с тросовым приводом КПП (16V)

Предварительно нужно приобрести комплект «Старт-М» именно для этой марки автомобиля. В торце упаковочной коробки есть перечень моделей. Там должна быть отмечена Granta вместе с примечанием о тросовом приводе и АКПП (16-клапанный инжекторный мотор). Это связано с конструктивной особенностью — в таком варианте исполнения стартер закрывает сливное отверстие охлаждающей жидкости в двигателе. Поэтому вкрутить в него переходник не получится. Придётся делать врезку в нижний патрубок радиатора и в шланг, идущий к печке. Для этого понадобится два тройника. Можно приобрести комплект для модификации с 8-клапанным мотором и кулисным приводом КПП, только придётся ещё докупать тройник размером 33 x 33 x 16.


Стартер расположен справа и ниже масляного щупа

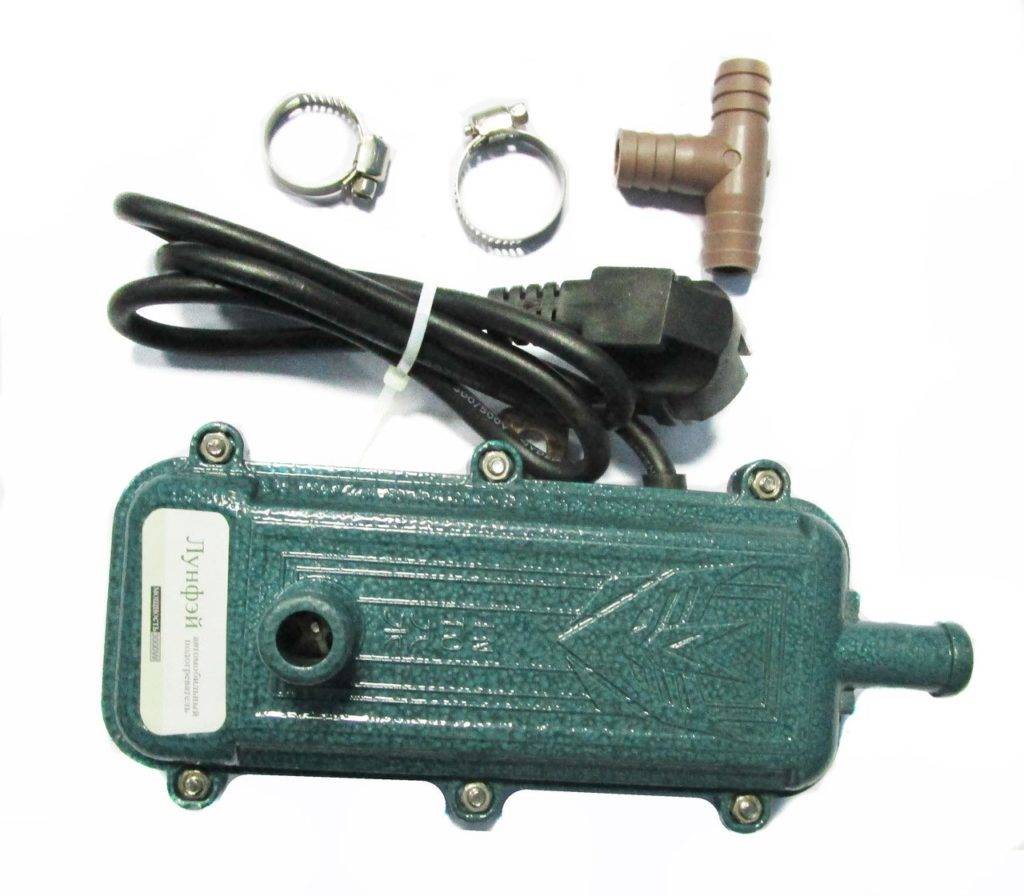

В комплекте должны быть следующие детали:

  • кронштейн, 1 шт.;
  • тройник 19 х 19 х 16, 1 шт.; тройник 33 х 33 х 16, 1 шт.;
  • болт M6–35, 2 шт.;
  • гайка M6, 2 шт.;
  • шайба пружинная 6, 2 шт.;
  • хомут 16 х 27, 6 шт.;
  • хомут 30 х 45, 2 шт.;
  • рукав 16 х 25 (входной, длина 270 мм; выходной, длина 580 мм);
  • защитный рукав 25 х 40, длиной 50 мм;
  • ремешок крепёжный, 4 шт.

Кроме того, следует приготовить комплект гаечных ключей, торцевую отвёртку, острый нож, охлаждающую жидкость (1–1.5 литра), тюбик с герметиком и ёмкость для слива антифриза. Работа выполняется в следующем порядке:

  1. Загоняем автомобиль на смотровую яму.
  2. Открываем капот. Снимаем воздушный фильтр с воздуховодом, для более удобного монтажа.
  3. Спускаемся в яму. Откручиваем пробку для слива антифриза, расположенную в нижней части радиатора, и сливаем охлаждающую жидкость.
  4. Разрезаем ножом рукав 16 х 25 на два куска — входной и выходной, как указано в списке выше. Затем монтируем в выходное отверстие подогревателя более длинный кусок, а во входное — более короткий. Фиксируем оба рукава на патрубках хомутами.

    Чтобы антифриз не протекал, при монтаже шлангов штуцеры нужно смазать герметиком

  5. Кронштейн обогревателя крепим к одному из крепёжных болтов коробки передач, в месте её соединения с двигателем.

    Котёл должен быть закреплён так, чтобы патрубки со шлангами торчали вверх

  6. Разрезаем ножом нижний патрубок радиатора, в районе его изгиба, чтобы врезать туда тройник. Место разреза нужно определить, примерив входной рукав котла. Надеваем на разрезанный патрубок с двух сторон хомуты и монтируем в месте разреза тройник 33 х 33 х 16. Средний штуцер должен быть направлен в сторону рукава подогревателя. Надеваем на рукав хомут, подсоединяем к тройнику и зажимаем все выводы хомутами.

    При монтаже тройника все штуцеры следует смазать герметиком

  7. Разрезаем входной патрубок, идущий к печке. Разрез делается возле термостата, таким образом, чтобы боковой штуцер тройника расположился между нижним патрубком радиатора и патрубком расширительного бачка. Монтируем тройник 19 х 19 х 16 так, чтобы выходной рукав подогревателя удобно вошёл в боковой штуцер тройника. Все выводы смазываем герметиком, а после монтажа зажимаем тройниками. Чтобы выходной рукав не болтался при езде, фиксируем его крепёжными ремешками.

    Как только разрезан патрубок печки, на оба его конца лучше сразу нацепить хомуты, не зажимая их

  8. Антифриз заливается обратно в охлаждающую систему. Нужно долить ещё 1 литр или немного больше, потому что общий объём системы охлаждения увеличился за счёт рукавов и ёмкости котла.
  9. Прокладываем провод 220 в от подогревателя так, чтобы он не касался подвижных и нагретых участков мотора. При этом можно воспользоваться крепёжными ремешками и куском защитного рукава, входящего в комплект поставки.
  10. Включаем мотор на несколько минут. Проверяем герметичность всех соединений. При необходимости доливаем антифриз, если его уровень опустился ниже нормы.
  11. Включаем в электрическую сеть предпусковой подогреватель и проверяем его работу. Пробуем на ощупь нагрев выходного рукава и если всё в порядке, эксплуатируем автомобиль в штатном режиме.

Для чего предназначен и как устроен

Когда двигатель запускается после длительной стоянки, в первые секунды его детали соприкасаются между собой без смазки. Вязкость холодного моторного масла более высокая, чем в диапазоне рабочих температур мотора. Поэтому, чтобы смазывающая жидкость проникла по узким маслопроводам к деталям двигателя, нужно некоторое время. Особенно страдают от холодного запуска детали поршневой группы. Таким образом, запуски непрогретых моторов сокращают их ресурс до 1.5 раз. Для того чтобы этого избежать, а также облегчить старт движка в морозную погоду, предназначены предпусковые обогреватели, питающиеся от сети 220 В.

Это устройство способно за 30 минут нагреть мотор даже при сильном морозе

Устройство и работа предпускового подогревателя

Современный подогреватель устроен довольно просто и мало чем отличается от кипятильника. Принцип его работы состоит в том, чтобы нагреть охлаждающую жидкость (антифриз, тосол) до рабочей температуры, от 60 до 70 °C. Нагреваясь, жидкость начинает перемещаться по патрубкам системы охлаждения, нагревая при этом детали двигателя. Для ускорения теплообмена, многие модели снабжены помпами, создающими давление в малом контуре охлаждающей системы.

Чтобы создать давление за счёт разницы температур, нагреватели без помпы подключаются к охлаждающей системе в самой низкой её точке. Устройство с насосом можно подключить к охлаждающей системе в любом месте. Когда температура достигает заданной величины, реле просто отключит нагревательный элемент. Если температура вновь понизится, реле опять включит нагрев тосола. Таким образом, можно заблаговременно подключить устройство, не боясь перегреть охлаждающую жидкость.

Кроме нагрева рубашки охлаждения движка, нагреватели могут параллельно:

  • заряжать аккумуляторы;
  • нагнетать тёплый воздух в салон;
  • управляться дистанционно, включаясь и выключаясь по команде из пульта.

Так можно подключать нагреватели с помпами и без них

Мощность нагревательных элементов колеблется в диапазоне от 500 Ватт до 4 квт. Набор дополнительных возможностей зависит от модели и комплектности каждого такого устройства. В продаже есть и довольно простые подогреватели, которые вкручиваются в заглушки или сливные пробки охлаждающих систем моторов.

Сфера применения и разнообразие моделей

Простое устройство и невысокая стоимость являются главными преимуществами предпусковых подогревателей 220 вольт, перед другими их разновидностями. Эти устройства можно самостоятельно установить на любой автомобиль. Нужно только определиться с креплением прибора в подкапотном пространстве и следовать инструкции производителя по установке. Единственное условие, ограничивающее сферу применения — обязательное наличие невдалеке электрической розетки.

Есть модели с дистанционным пультом, на котором можно устанавливать температуру нагрева жидкости и время подогрева таймера

Такие нагреватели лучше всего подойдут для частных домовладельцев или автовладельцев, живущих на нижних этажах многоэтажек. Довольны будут и те, кто имеет неподалёку гараж с подведённым электричеством. Ведь электрическим подогревателем можно управлять дистанционно, с расстояния до 1 километра (при прямой видимости). Если же на пути сигнала будут препятствия, дистанция значительно сократится.

Сегодня автомобилисты могут приобрести предпусковые подогреватели как российского, так и зарубежного производства. Популярны у автомобилистов китайские приборы «Лунфэй», а также норвежские DEFA. Немецкие обогреватели Webasto не очень удобны из-за сложностей в установке, к тому же дороги. Среди изделий российского производства можно отметить торговые марки «Северс» и «Старт», выпускающиеся с комплектами монтажных запчастей для отечественных и зарубежных моделей авто. К каждой модели есть собственный набор монтажных деталей, вместе с инструкцией по установке.

В зависимости от объёма двигателя, можно выбрать модели мощностью от 1 до 3 кВт

Подогреватель двигателя 220В: принцип работы, основные преимущества и особенности

Итак, среди электрических подогревателей самым эффективным является устройство, работающее от розетки. С одной стороны, такой тип не обеспечивает автономности.Однако с другой, если рядом с автомобилем имеется розетка (например, на стоянке, в гараже или не отапливаемом паркинге), тогда электрический подогрев двигателя 220 В станет лучшим решением в качестве предпускового подогрева.

Прежде всего, цена такого устройства заметно ниже по сравнению с автономными отопителями и подогревателями типа Вебасто или Гидроник. Второе, приборы при подключении к бытовой сети не потребляют слишком много электричества, что дешевле автозапуска (в плане затрат на топливо). Третье, подогреватель двигателя 220в с помпой позволяет быстро прогреть двигатель, что значительно упрощает запуск и последующую эксплуатацию автомобиля.

Также подогреватель двигателя 220В позволяет сократить расход бензина на прогрев, снизить интенсивность износа деталей ДВС, способен обеспечить гарантированный запуск двигателя в сильные холода.

Что касается работы, такой нагреватель подогревает охлаждающую жидкость двигателя за счет установки термоэлемента. Если просто, ОЖ циркулирует по малому кругу, куда также вмонтирован нагревательный элемент. За циркуляцию антифриза при неработающем двигателе отвечает помпа, являющаяся составным элементом подогревателя.

Как только жидкость прогреется до нужной температуры, специальное термореле отключит подогреватель от сети. Это позволяет избежать перегрева ОЖ, а также дает возможность оставить автомобиль в гараже или паркинге на время стоянки.

Получается, предпусковые подогреватели двигателя с помпой, которые наиболее востребованы, фактически работают следующим образом:

Сегодня купить предпусковой подогреватель данного типа не составляет труда. Однако следует отдавать предпочтение проверенным решениям, так как на рынке есть откровенно дешевые изделия, надежность и эффективность работы которых ставится под сомнение.

На практике, спросом пользуются предпусковые подогреватели Defa, подогреватель Старт-М, Северс-М, Электростарт, Лунфей и т.д. Например, DEFA WarmUp отличается простотой и надежностью, однако цена данного импортного устройства достаточно высокая по сравнению с отечественными или менее известными аналогами.

Обратите внимание, подогревательные элементы данного типа изготавливают под двигатели разных авто. При этом следует учитывать, что нагреватель устанавливается в заглушки двигателя. Фактически, термоэлемент, стоящий в заглушке, подогревает охлаждающую жидкость

После тепло отдается на сам ДВС, также прогревается моторное масло. Результат — легкий холодный запуск силовой установки, отсутствие износа мотора, так как масло разжижается и хорошо прокачивается, минимальная нагрузка на АКБ и стартер, подача теплого воздуха в салон авто в первые секунды после пуска или при включении печки с заглушенным ДВС

Фактически, термоэлемент, стоящий в заглушке, подогревает охлаждающую жидкость. После тепло отдается на сам ДВС, также прогревается моторное масло. Результат — легкий холодный запуск силовой установки, отсутствие износа мотора, так как масло разжижается и хорошо прокачивается, минимальная нагрузка на АКБ и стартер, подача теплого воздуха в салон авто в первые секунды после пуска или при включении печки с заглушенным ДВС.

Что касается подогревателей, одни устройства имеют расширенную функциональность (например, пульт управления и модуль для управления системой в комплекте), тогда как другие комплекты могут отличаться простотой. Также есть системы с помпой или подогреватель без насоса для прокачки ОЖ (без помпы с принудительной прокачкой).

Например, при подключении в розетку 220В, охлаждающая жидкость нагревается в корпусе нагревателя, затем при помощи клапана (по причине разности давления) удается реализовать направленную циркуляцию антифриза или ТОСОЛа через нагреватель и систему охлаждения ДВС.

При этом снова обращаем внимание на то, что не следует останавливать свой выбор на самых дешевых решениях неизвестных производителей. Дело в том, что некоторые предпусковые подогреватели (например, дешевые китайские системы) отличаются низким качеством комплектующих. Само собой, страдает не только надежность и эффективность, но и безопасность

Отмечены случаи, когда терморегулятор не срабатывал, что приводило к поломкам подогревателя, перегревам антифриза и т.д

Само собой, страдает не только надежность и эффективность, но и безопасность. Отмечены случаи, когда терморегулятор не срабатывал, что приводило к поломкам подогревателя, перегревам антифриза и т.д.
