Смотровая яма в гараже – как сделать удобно и функционально?

Переходим к процессу возведения

Из бетона

Все этапы работ:

  1. Нужно сделать опалубку из OSB плит.
  2. Плиты соединяют, применяя доски и саморезы.
  3. Нужно форму укреплять распорками.
  4. Плиты должны быть соединены без зазоров или с минимальными зазорами. Внутрь опалубки ставят армирующую сетку.
  5. Потом заливают бетон, и после застывания получают монолит.
  6. Есть другой вариант использования бетона. Сначала нужно накрыть стенки котлована гидроизолирующим слоем материала. Дальше внутри ямы ставятся OSB плиты. Устанавливается сетка между гидроизоляцией и плитами. Внутрь данной системы вливают бетон.

Из кирпичей

Все этапы работ:

  1. В отделанный котлован устанавливают гидроизоляцию в виде полотна. Оно обязано вполне накрывать настил и стенки. Полотно нужно складывать внахлёст. Чтобы края лежали, их придавливают досками.
  2. Сверху совершают кладку «в полкирпича». Когда стенка вырастет до 135 см, изготавливают ниши, а потом кладку делают до края ямы.
  3. При укладке последнего ряда делают рамку из уголка так, чтобы при ее установке полки были параллельны полу. На неё ставятся толстые дощечки, накрывающие яму. Дальше совершают заливку пола батоном в автогараже.

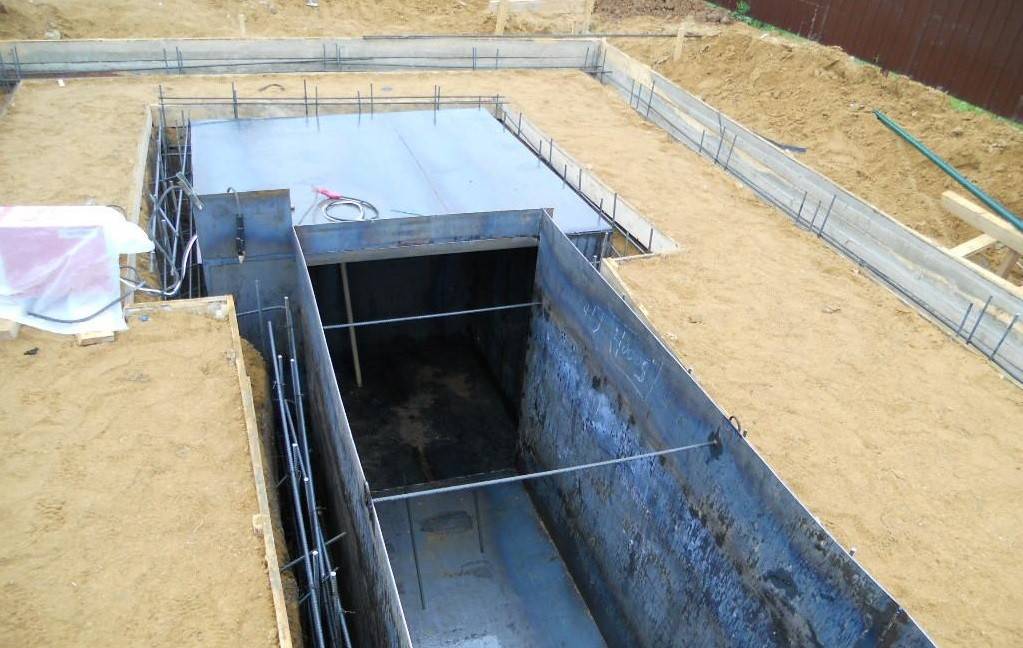

Из металлических листов

Данная система, как короб, главное достоинство которой надежность и не требует много времени на установку. При ее производстве листы объединяют непрерывной сваркой. Систему кропотливо покрывают специальными покрытиями против коррозии. Короб надлежит снабдить крепежами. С 4-х сторон к коробу привариваются уголки, которые углубляются в почву на 100-150 см для его удержания.

Руководство по устройству ямы в гараже

В этой части статьи мы расскажем о том, как построить яму своими руками, а точнее, о последовательности работ. «Короб» предлагается выполнить кладкой в полкирпича с ж/б армопоясом. Это будет вариант с максимальным усилением.

1. Изъять грунт. Размеры ямы: длина — исходя из возможностей гаража; ширина — внутренний размер (700 мм) плюс один кирпич 200 мм. Итого 1100 мм. В мини-траншею под фундамент стен уложить гидроизоляцию и забетонировать. Из крайней кромки фундамента выпустить арматуру для связки с армопоясом.

2. Выстелить яму гидроизоляцией. Несколько слоёв полиэтилена, либо специальная плёнка. Идеальный вариант — ПВХ мембрана. Она легко спаивается феном и создаёт объёмные углы.

3. Навязать к выпускам арматуры вертикальные и горизонтальные стержни Ø 10–14 мм так, чтобы получилась сетка с ячейкой примерно 150х150. Это должен быть жёсткий однослойный пространственный каркас, расположенный в пазухе 100 мм между кладкой и грунтом, покрытым гидроизоляцией.

4. Кладку стен можно поднять на 3–4 ряда, обязательно связывая кладочной сеткой, и забетонировать плиту пола. Можно вывести кладку до конца, попутно выкладывая ниши, а потом забетонировать пол.

5. По мере продвижения кладки пазуху можно бетонировать каждые 500–700 мм.

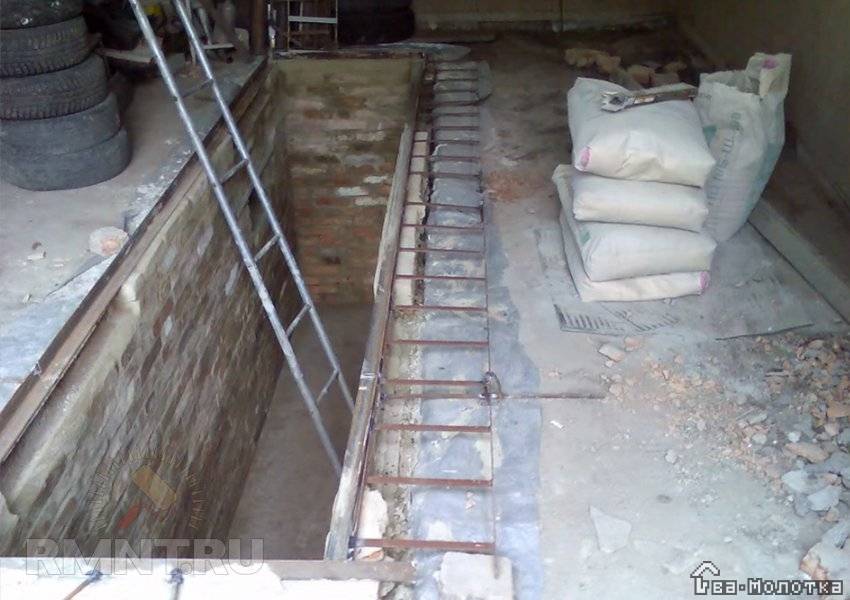

6. После высыхания раствора и бетона можно установить силовой контур. Он варится из уголка и устанавливается по верху кладки. К уголкам приварить выпуски арматуры или закладные детали.

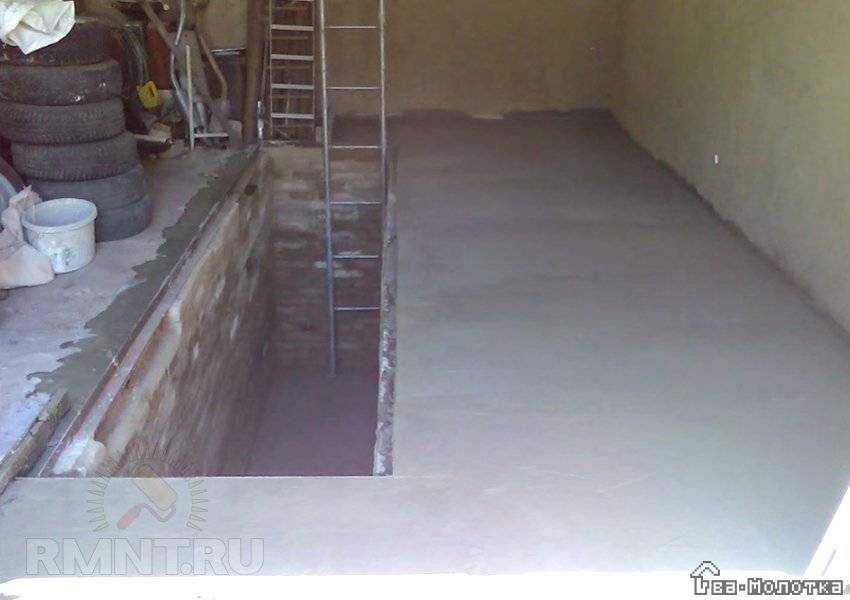

7. Затем к закладным деталям увязать сетку стяжки и забетонировать пол гаража.

8. Конструкции следует обеспечить вентиляцию в течение 21 дня.

С уверенностью можно сказать, что яма, построенная по такой технологии, выдержит любые пучения грунта, не протечёт и не отсыреет.

Система хранения

В гараже необходимо хранить множество предметов, при помощи которых осуществляется уход за автомобилем. Весь это инвентарь следует расположить так, чтобы в помещении сохранялся порядок, и чтобы ничто не угрожало безопасности автомобиля и находящихся в гараже людей.

Оптимальный вариант организации хранения гаражных принадлежностей – это установка специальных готовых стеллажей. Сегодня можно приобрести стеллажи различных габаритов и комплектаций. Главное предварительно продумать какой именно должна быть система хранения по размеру и количеству полок.

Стеллаж в интерьере гаража

Вместо стеллажей можно сделать систему хранения из набора полок, закрепленных на стене. Это вариант подходит только для гаражей с надежными прочными стенами с соответствующей отделкой. При установке полок или стеллажей нужно помнить, что от них до автомобиля должно оставаться расстояние минимум 1 метр.

Полки и стеллажи в интерьере гаража

Дополнить систему хранения можно перфорированными панелями. Такое оборудование для гаража представляет собой настенные щиты с крючками и креплениями для инструмента, рабочей одежды, шлангов, веревок и многого другого. Если закрепить панель на надежный кронштейн, она станет отличным решением для хранения шин, колес и велосипедов.

Перфорированная панель для гаража

Рекомендации по планированию постройки

Условием высококачественного применения смотровой ямы как тех. постройки и места для сохранения продуктов считается воплощение всех общепризнанных норм возведения таких сооружений. Начинать надо со схемы расположения ямы и чертежа ее устройства.

Эта система требует кропотливого планирования дел. Принципиальным фактором считается установление свойств земли и состояния грунтовых вод. Более пригодной для схожих построек считается глинистая почва. Она не пропускает воду, а значит, имеет возможность быть типичной водоизоляционной поверхностью, но и имеет недостатки, которые тоже надо учитывать.

Когда грунтовые воды скапливаются, в связи с их расположением, смотровой яме нужна дренажная система для отвода излишней воды.

Все это нужно предусмотреть на этапе планирования видов работ и затрат на них при сооружении ямы, чтобы сделать работу быстро и организовано без различных доработок и исправлений.

Внутренняя отделка

Гаражное помещение, это всегда повышенная опасность, так как в нем хранятся горюче-смазочные материалы и не редко сварочные аппараты. Поэтому к материалам для отделки применяются некоторые условия.

Главное они должны быть:

  • огнестойкие;
  • прочные;
  • устойчивыми на воздействие различных факторов.

Больше того, отделочный материал должен легко отмываться и не поглощать запахи. Такими качествами обладают не все материалы.

Подходящий стройматериал:

  • Штукатурные смеси. Идеальная основа, скроет все неровности и дефекты стен.
  • Тонкая обшивочная доска (вагонка). Ее используют как для внутренней, так и для внешней отделки.
  • Кафель. Здесь придется потрудиться, да и по стоимости подойдет не каждому. В то же время керамика – это выгодный вариант. Она негорючая, просто моется и прочная. Если стены гараж будут облицованы плиткой, о ремонте можно забыть на долгие годы. Оформление гаражного помещения

Планирование площади гаража всегда заставляет задуматься. В особенности тех, кто соблюдает порядок во всем. Обустроить гараж своими руками не затруднит, если знать некоторые хитрости в обустройстве рабочих зон. Всегда есть возможность выделить некоторое пространство для необходимых инструментов.

Идеи для гаража своими руками так многообразны, что обсуждать об этом можно долгое время.

Если вы занимаетесь ремонтом своего авто самостоятельно, то вам просто необходим верстак. Изготовить его можно из деревянных брусков нужных параметров. Но столешница обязана быть из металла.

Большое значение придается расположению полок и стеллажей. Им отводится главное место в помещении. Предпочтительно такие конструкции устанавливать вдоль стен. На фото показаны варианты обустройства гаража.

Зрительно расширить пространство гаража можно при помощи подвесных полок из металлической сетки. Туда можно положить старые вещи, которые еще пригодятся.

Надписи и оригинальные стикеры помогут вам разместить все предметы по видам.

Небольшие металлические детали всегда будут на месте, если их поместить на магнитную ленту.

Крючки для вешалки вполне можно сделать из старых гаечных ключей. На них прекрасно разместится резиновый шланг, либо спецодежда.

Старые пластиковые баночки послужат для хранения гвоздиков, винтиков и подобных мелких предметов.

Предметом гордости и стильным украшением вашего современного гаражного бокса станет распределительная панель, типа органайзера. Для этого необходимо укрепить на стену металлический лист со сквозными насечками и в отверстия надеть крючки. Отныне все инструменты и предметы, которые вы используете наиболее часто, всегда будут оставаться на виду.

Велосипеды и другие спортивные принадлежности всегда занимают определенную площадь. Их можно подвесить на крепкие кронштейны. Так вы сэкономите квадратные метры и добьетесь порядка на своей маленькой территории.

Ремонтируем гараж

Если вы уже выбросили все вещи, которые не используются активно и не представляют особой ценности, тщательно провели уборку, пора приступать к ремонтным работам.

Обратите внимание: гараж нужно ремонтировать каждый год. Если нет каких-то серьезных проблем, не требуется капитальный ремонт, косметический в любом случае нужно проводить

Таким образом вы сделаете гараж более чистым, комфортным, а также заметно продлите срок его эксплуатации.

Обязательно нужно особенно старательно ремонтировать стены постройки. При тщательном осмотре вы сумеете выявить даже незначительные трещины, сколы, образовавшиеся зазоры между перекрытием и стенами. Каждый дефект необходимо устранить, обеспечивая целостность конструкции, достойную гидроизоляции и теплоизоляцию. Старайтесь все делать качественно, а не просто маскировать дефекты. Все должно стать герметичным, надежным.

Основные виды

По типу конструкции различают два вида эстакад для автомобилей:

  1. Полноразмерные позволяют провести ремонт машины, полностью поднятой над уровнем земли на 1 метр. Они громоздки и требуют много места. Подходят как для легкового, так и грузового транспорта.
  2. Мини эстакада. Представляет собой два небольших, независимых друг от друга, скошенных с одной стороны подиума. Автоэстакада позволяет приподнять машину со стороны передних или задних колес. Используется для частичного осмотра днища. Недостатком такой конструкции стала необходимость наличия ювелирной точности у водителя при заезде на нее.

Стационарная

Полноразмерные эстакады относятся к стационарному типу. Их устраивают вдоль трасс, на обочинах дорог, в точках СТО. Площадка высоко поднята над землей и позволяет провести детальный осмотр авто со стороны днища, выполнить ремонтные работы. Рассчитана на вес легковых и грузовых автомобилей.

Совет! Если гараж выстроен на 2 машины, но стоит там только одна, то свободное место можно отвести под собственную эстакаду.

Разборная

Разборная эстакада обладает меньшими габаритами. Она легко помещаются в гараже и, при необходимости, быстро собирается. Предназначена для осмотра легкового автомобиля.

В конструкцию входит:

  • 4 тумбы под опоры;
  • 2 пары платформ со стопором, чтобы машина не скатилась;
  • 2 пары горизонтального трапа под наклонный заезд;
  • несколько ребер жесткости для фиксации деталей относительно друг друга.

Строят из металла. Чем более толстый и прочный выбран материал, тем дольше прослужит конструкция.

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.

Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.

Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

  1. Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
  2. Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
  3. Проводится гидроизоляция всей ямы: пол и стенки.

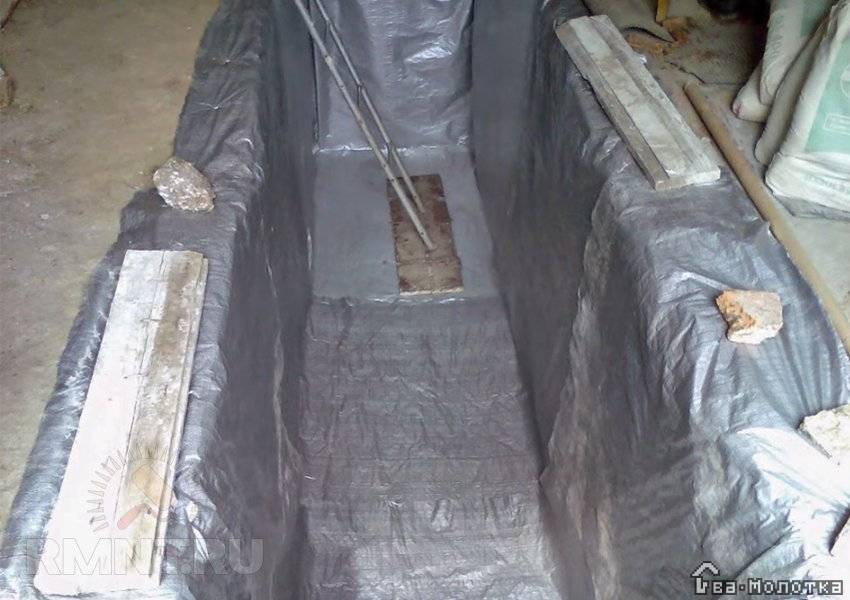

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом

Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

  • использовать кирпичи или блоки;
  • возвести монолитную конструкцию.

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

Яма из блоков или кирпича Источник drive2.ru

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru

Как сделать стены и полы смотровой ямы своими руками

Для устройства стен, наиболее распространённых и проверенных возможностей две: кладка из блоков (кирпича) и монолитный бетон. В обоих решениях есть свои преимущества и недостатки. Мы рекомендуем и далее будем рассматривать монолитный бетон. По стоимости материалов (особенно если готовить бетон самостоятельно) выйдет дешевле. При установке закладных деталей можно выполнить их качественное, прочное крепление. Да и сооружение в целом будет надёжнее.

Начинаем с того, что по уплотнённому щебнем грунту делаем бетонный пол. Шесть – семь сантиметров толщины для него будет более чем достаточно. Пол армируем проволочной сеткой с ячейкой не более 150х150 мм и толщиной арматуры 4-5 мм.

Бетон приготовим исходя из следующих пропорций на 1 кубометр бетона: 300 кг (0,28 м3) цемента ПЦ, марки 400; 680 кг (0,47 м3) песка, 1210 кг (0,9 м3) щебня фракции 5-20 мм и 210 литров воды. При замешивании вручную, воды придётся добавить больше, чтобы смесь была более подвижной, но при использовании бетономешалки, лучше соблюсти пропорции близкие к указанным. Если воды вы добавляете заметно больше нормы, увеличим и количество цемента килограммов на десять — пятнадцать.

Бетон, полученный таким образом, будет иметь марку прочности на сжатие 200, что для нас более чем достаточно.

Рекомендую: Какие функции выполняет плинтус

Стены будем делать толщиной 15 сантиметров, этого вполне достаточно для нашей ямы. Состав бетона немного иной, чем для пола: цемент 360 кг (0,33 м3), песок 670 кг (0,46 м3), щебень 1168 кг (0,86 м3), воды всё те же 210 литров.

Бетонировать стены будем послойно, ярусами в тридцать – сорок сантиметров высотой, уплотняя штыкованием, для чего хорошо подойдёт узкая лопата. Более толстый массив вручную качественно уплотнить невозможно, разве что где-то раздобыть глубинный вибратор (скажем, взять на прокат). Но и в этом случае, не стоит делать ярус больше 50 см.

В качестве опалубки, используем листы ОСП толщиной 10-12 мм. Впоследствии ОСП пригодится для различных гаражных нужд: сделать полки или стеллажи, обшивку ворот при утеплении и т.д.

При устройстве стен смотровой ямы, армированием иногда пренебрегают, но лучше не поскупиться и всё же выполнить эту операцию. В качестве арматуры, можно использовать такую же сетку, как и для пола. Установим её на расстоянии 3 см или чуть меньше, от внутренней плоскости стены. Установленная сразу на всю высоту ямы, сетка будет здорово мешать, поэтому, монтировать её будем полосами, по ходу бетонирования.

Устанавливая опалубку, сразу выполняем устройство стеновых ниш. «Потолок» ниш армируем по всей длине двумя – тремя арматурными стержнями (арматуры A-III диаметром 8-10 мм будет достаточно), что бы они не сдвинулись, скрепляем их между собой проволокой.

В последнем ярусе нелишне будет предусмотреть наклонные цилиндрические «стаканы», куда впоследствии установим светильники. Устройство таких стаканов можно обеспечить, наклонно вставив в опалубку, обрезанную под углом пластиковую канализационную трубу (см. рис. 2).

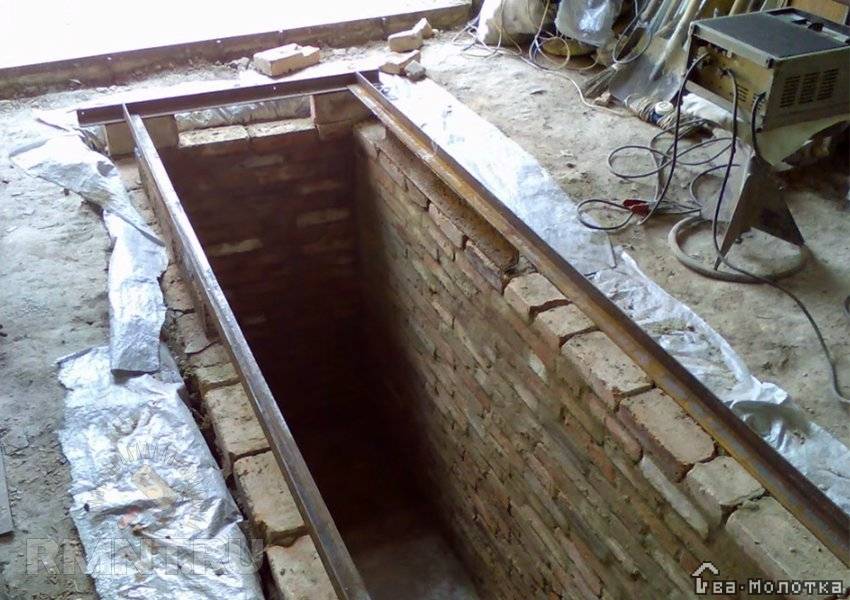

Периметр ямы обрамляем закладной деталью, сваренной из уголков с шириной полки в пределах 60-70 мм. «Усы» (анкера) закладной детали выполняем из арматуры тождественной той, что мы использовали при армировании ниш. Длину анкера принимаем равной 50 см. Если при установке детали анкер не входит по высоте яруса, можно его согнуть как нужно.

Обрамление выполняет несколько задач: укрепляет угол стены, служит «обоймой» для укладки дощатого настила перекрытия, наконец, о чём уже говорилось, исполняет роль страховочного поребрика, препятствующего соскальзыванию в яму колёса автомобиля (см. рис. 2).

Что бы наш бетон не разрушился при перемещении опалубки, нужно дать ему схватиться, на протяжении двух – трёх дней. После устройства последнего яруса, до начала обратной засыпки, пусть постоит хотя бы неделю. Обратную засыпку делаем суглинком, слоями по 15-20 см, тщательно трамбуя каждый слой. В идеале, засыпку можно выполнить так называемым «несжимаемым» грунтом (щебень, гравий). Однако это дорого, к тому же для легкового автомобиля не особо нужно.

Рекомендую: Если рядом выкопана яма, даст ли стена осадку

Можно пойти на хитрость. После того как сделаем обратную засыпку, сразу не бетонировать пол, а подсыпать щебнем до нужной высоты (если в гараже уже был выполнен пол). Через пару недель, заезжая и выезжая из гаража, вы колёсами утрамбуете грунт в местах пазух, после чего смело можно бетонировать пол, гарантированно не просядет.

Заливка пола ямы

Основание траншеи от проникающей влаги должна защищать гидроизоляция. На утрамбованное дно котлована предварительно заливают 10-сантиметровую подбетонку. Для подготовки достаточно раствора марки М 150. По ширине подготовительный слой выполняют заподлицо с наружной поверхностью будущих стен траншеи. Для изоляции подошвы применяют любой вид рулонного изоляционного материала — рубероид, Бикрост, Акваизол, полимерные мембраны. Полотна следует отрезать с напуском на стены.

Поверх изолирующего слоя заливают бетонный пол. Марку берут прочнее — М 200. Толщины достаточно 7–8 см, но заливаемую поверхность лучше армировать дорожной сеткой 150 × 150 с толщиной проволоки 4 (3) мм.

Гидро- и теплоизоляция

Перед тем, как делать яму в гараже, нужно позаботиться также о гидроизоляции, ведь влажность недопустима в смотровой яме, где, мало того, что нужно работать в комфортных условиях, но и важно соблюдать технику безопасности при работе с электроприборами автомобиля. На сегодняшний день мы можем выбирать из широкого ассортимента материалов:

На сегодняшний день мы можем выбирать из широкого ассортимента материалов:

Полимерный. Это — материал, обладающий сложной синтетической структурой и превосходными гидроизоляционными свойствами. Разделяются две разновидности: многослойные и однослойные, первые обладают лучшими качествами и могут прослужить значительно дольше, до пятидесяти лет, вторые – дешевле. Полимерную гидроизоляцию укладывают на арматуру с ячейками размера 10х10.

Каркас обязательно покрываем геотекстилем. Полимерные пластины, если они с самоклеющейся основой, устанавливаются на 30 см внахлест, если мемтраны не самоклейки, то нахлест делается на 10 см. В обязательном порядке стыки между полимерными пластинами обрабатываются специальным клеящим составом.

Битумный. Этот вариант гидроизоляции представлен несколькими видами: рубемаст, еврорубероид и рубероид, каждый интересен по своему, каждый имеет свои плюсы и минусы.

Установка битумной изоляции, пожалуй, самая простая, кроме того, этот материал относится к разряду экономичных, правда срок службы у него значительно ниже, всего 10 лет, если работа проведена качественно, годность увеличивается до 15 лет, но не более того.

Битумную изоляцию накладывают двойным слоем.

Сухие смеси. Это один из современных способов изоляции. Он эффективен, долговечен, позволяет ликвидировать даже микроскопические трещины в стенах и полу, что увеличивает срок службы смотровой ямы. Смеси, разбавленные водой в указанной на упаковке консистенции, наносятся на бетонный слой.

Если сухие смеси – это современный способ, который, однако, частенько применяется, как дополнительная изоляция, поддерживающая другую, полимерную или битумную, то смесь глины с нефтепродуктами – это самый старый способ изоляции. Он хорош тем, что прост в проведении работ и требует минимальных финансовых затрат.

Минус этого способа в том, что продукты нефтепереработки токсичны, и долго работать в яме, обработанной таким составом, специалисты не рекомендуют.

Теплоизоляция является не менее важным вопросом, ведь в нашей стране теплая погода устанавливается лишь на пять месяцев, тогда как остальное время – дожди, холода и трескучие морозы.

При устройстве смотровой ямы в гараже, в качестве долговечного, эффективного утеплителя может выступить материал полистирол. Положительными свойствами материала является минимальный процент водопоглощения, универсальность, превосходные теплоизоляционные характеристики. Минус – недолговечность, примерно 10 лет.

Системы хранения в гараже

Огромную роль играет грамотное расположение многочисленных систем хранения в гараже. Все знают, что именно полки и шкафы «съедают» основное пространство в помещении, которое и так не отличается большими размерами. А еще в гараже хранят сезонную резину, крупногабаритное оборудование, велосипеды. Кроме того, есть еще и множество всевозможных мелочей, которые трудно отыскать при необходимости. Узнаем, как же лучше все расположить.

  • Полки можно размещать буквально везде: над стеллажами и над столами, непосредственно над верстаком. Удачное решение – повесить полки под потолком. Туда стоит убрать те предметы, которые нужны не так часто. Все полки позволят отлично хранить множество вещей. Главное, надежно их закрепить.
  • Можно сделать одну большую систему хранения, совместив несколько полок и шкафов. Кто-то предпочитает закрытые стеллажи, а кому-то больше по душе открытые системы хранения.
  • Мелкие предметы стоит хранить в контейнерах, баночках. Все емкости для хранения лучше надписывать.
  • Некоторые гаражники выделяют стену для хранения инструментов и деталей на крючках и кронштейнах. Так все максимально доступно, наглядно, всегда под рукой.
  • Сезонную резину лучше всего хранить на кронштейнах. Это обеспечит сохранность самих шин, позволит сэкономить место.
  • Велосипеды нужно не ставить, а подвешивать на крюках.

Если использовать пространство рационально, ваш гараж покажется вполне просторным и вместительным.

Создание базовой конструкции

Если говорить о материалах, то в первую очередь необходимо запастись стальным уголком. Возьмите материал достаточно большого размера, чтобы обеспечить необходимую площадь и жесткость для установки любых выбранных впоследствии систем.

Кроме того, потребуется дисковая пила или угловая шлифовальная машинка для качественного и ровного нарезания сегментов.

Нелишним будет использование сварочного аппарата. Конечно, соединить металл можно и на болтах, однако это потом потребует дополнительных усилий по выравниванию общего уровня.

Кроме того, болтовые соединения способны оставить неприятные торчащие остатки стержней и прочие выступающие элементы. Электросварка в данном случае имеет существенное преимущество благодаря возможности максимально ровного и однослойного соединения металлического периметра смотровой ямы.

Размер самой изготавливаемой рамы полностью соответствует внешнему периметру стен самой ямы. Устанавливаются сегменты таким образом, чтобы обеспечить дополнительную жесткость внешним компонентам, а также создать необходимые условия для установки выбранного типа крышки.

Важным моментом является ориентация уголка. В случае, если вы планируете ставить крышку, рама разворачивается углами вниз.

Осуществить фиксацию конструкции лучше всего с применением анкеров или же дюбилей. Разумеется, для них потребуется сделать соответствующие отверстия в бетоне или кирпиче, зависимо от того, чем выстлана смотровая яма.

Сразу стоит подумать об адекватной защите всех металлических сегментов. Учитывая, что смотровая яма находится в полу и будет поддаваться самым различным негативным воздействиям окружающей среды, включая высокую влажность, желательно сразу же покрыть уголки грунтовкой и краской.

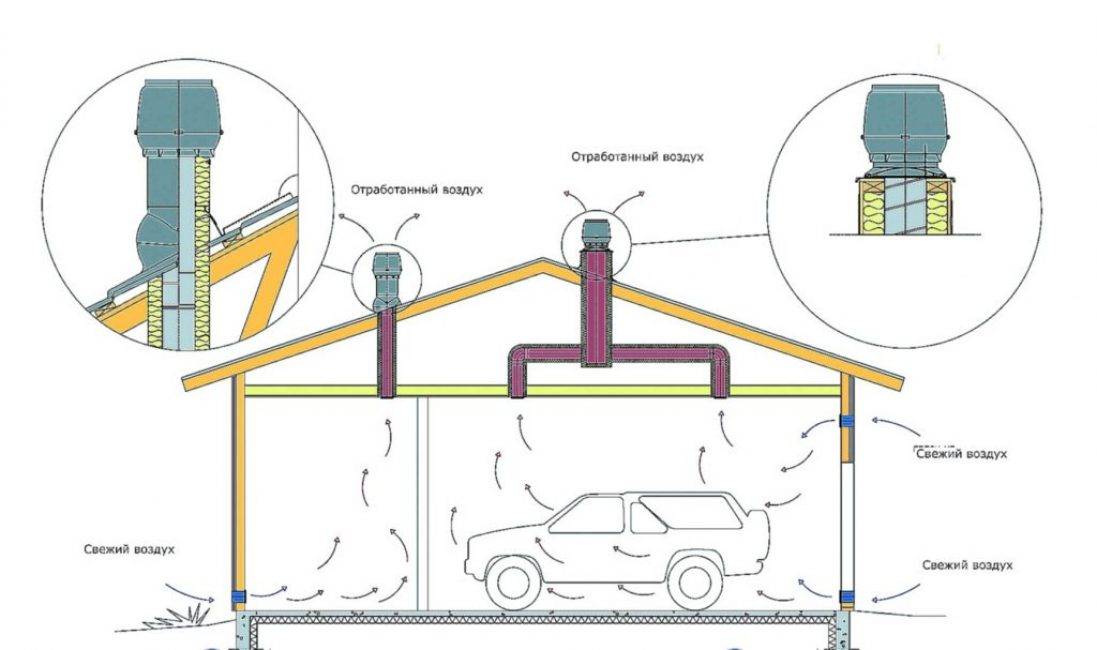

Обустройство вентиляции

Если вы не хотите, чтобы детали вашего авто быстро покрылись ржавчиной, обязательно позаботьтесь о вентиляции гаража. Требуется она и для удаления выхлопных газов, отрицательно влияющих на здоровье человека.

Для небольшого помещения достаточно обустройства естественной вентиляции. Для этого в противоположных стенах готовятся отверстия: приточное для поступления свежего воздуха и вытяжное. Первое располагают на минимальной высоте от поверхности – в 10-15 см от пола. Второе вытяжное отверстие размещают почти вплотную к потолку, на расстоянии от него в 10-15 см. Вытяжную трубу выводят над кровлей на высоту 0,5 м.

Вентиляция гаража

При обустройстве вентиляции в гараже необходимо учесть, что для помещения 15 кв. м диаметр вытяжки должен составлять 225 мм. При увеличении площади помещения на каждый квадратный метр этот параметр необходимо увеличивать на 15 мм. Если для вытяжки готовится пара отверстий, то диаметр соответственно уменьшается вдвое.

Сечение вытяжки обязательно должно быть равным или меньшим сечения приточной вентиляции. Иначе возможно опрокидывание тяги. По этой же причине, если вы прикрываете приточный воздуховод, обязательно уменьшайте тягу и в вытяжке.

Не забудьте, что при обустройстве смотровой ямы в ней требуется обустройство отдельной вентиляции!

Необходимые материалы

Смотровую яму обычно выкладывают бетонными блоками или кирпичом. Нередко стены заливают монолитным бетоном

При выборе кирпича для постройки смотровой ямы следует обратить внимание на керамический. Таким изделиям не страшна повышенная влажность

Стены смотровой ямы возводятся в полкирпича. При достаточном количестве материала их можно класть в кирпич. Стенки при этом могут иметь толщину 12 или 25 см. Такие параметры следует учитывать во время разметки котлована. Для простоты работ следует выполнить точный чертеж конструкции.

Стенки смотровой ямы выполняются из кирпича только при невысоком уровне почвенных вод. Такие изделия отлично сочетаются с плотными грунтами. Если почвенные воды поднимаются довольно высоко, понадобится создать бетонные стены, армированные прутьями.

Строительные блоки тоже выбираются только при соответствии определенным характеристикам. К примеру, такие изделия не боятся влаги. Это касается бетонных блоков. Для других изделий следует применять гидроизоляцию наружного типа. Это обеспечит их сохранность в случае подступания грунтовых вод.

При сооружении бетонной смотровой ямы все работы проводятся намного проще. Такой материал не боится влаги. Чтобы создать качественный раствор, следует использовать бетон М250. При сооружении пола обычно применяют М200. Это объясняется довольно просто – в процессе зимнего пучения больше всего нагрузки приходится не на пол, а на стеновые конструкции. Необходим определенный запас прочности, чтобы они не деформировались под воздействием нагрузки. Для этого бетон армируется. Исключить пучение грунта под гаражом можно при создании отмостки. При этом вода будет уходить в сторону, а не впитываться в почву под гаражом.

Стеновые конструкции из бетона, армированного стальными прутьями, обычно имеют толщину от 15 см. Для армирования используется сетка, которая имеет толщину прутьев в 6 мм. Шаг между прутьями должен составлять 15 см. каркас арматуры может вязаться из прутьев диаметром 10 мм. В этом случае шаг между прутьями составляет 20 см. Чтобы сделать конструкцию более прочной, можно провести монтаж одних прутьев как в стенки, так и в стяжку для пола. Для этого их понадобится согнуть в 2 местах.

Размер

В процессе планирования создания этого объекта, важно уделить внимание правильному выбору размера углубления. Строгих рекомендаций в этом вопросе нет. Важно учесть габариты своего автомобиля

Также имейте в виду при расчете собственный рост, чтобы вам было удобно работать. Чтобы правильно выбрать ширину, длину и глубину ямы в гараже, учтите несколько рекомендаций:

Важно учесть габариты своего автомобиля. Также имейте в виду при расчете собственный рост, чтобы вам было удобно работать

Чтобы правильно выбрать ширину, длину и глубину ямы в гараже, учтите несколько рекомендаций:

Длина углубления зависит от габаритов автомобиля. Нужно знать, какая длина у машины. К этому показателю прибавляют еще 1 м. Этого вполне достаточно для комфортного техобслуживания вашего транспортного средства. Ширина ямы в гараже также должна быть такой, чтобы вам было удобно работать. При этом учтите расстояние между колесами автомобиля. У вас должно оставаться пространство для маневра, когда вы будете заезжать в гараж. Средняя ширина ямы обычно составляет от 80 см. Можно делать ее и немного шире, если это позволяют габариты автомобиля. На глубину ямы влияет величина вашего роста. Обычно к этому показателю прибавляют еще 10-15 см

Можно будет не бояться, что при неосторожном движении вы ударитесь головой. Если вам придется работать длительное время с поднятыми вверх руками, сделайте специальную табуретку

Также можно применять для этих целей деревянные трапы.

Также некоторые владельцы транспортных средств при выборе глубины ямы учитывают клиренс авто. Однако стоит помнить, что приподняться в яме, чтобы достать до днища машины, будет гораздо проще, чем работать в согнутом положении, если она будет слишком мелкой.

В некоторых случаях размер гаража не позволяет сделать достаточно длинную яму. В этом случае достаточно выкопать ее размером в половину длины машины. В этом случае вы можете загонять ее в гараж передом или задом, в зависимости от того, какой ремонт нужно выполнить.

На плане своего гаража нужно правильно выбрать место для создания ямы. Обычно она смещена ближе к одной из стен. Широкая сторона оставляется для возможности установить необходимое оборудование или сделать склад запчастей. Но край ямы не должен находиться ближе, чем 1 м от стены. Это чистовые размеры углубления. Нужно учесть, что при строительстве черновая яма будет больше, так как у нее со временем появятся стенки и дно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
