Система зажигания двигателя

Виды катушек зажигания

Катушки зажигания, представленные на рынке и используемые в конструкции современных автомобилей, бывают общими и индивидуальными.

Общие катушки применяются в системах, как оснащенных распределителем, так и без оного. В плане конструкции такие модели отличаются следующими особенностями: снаружи находится первичная обмотка, внутри – вторичная, по центру которой располагается сердечник. Все это помещено в корпус из стали. На свечи подается импульс, возникающий на вторичной обмотке.

Что же касается индивидуальных катушек, то они устанавливаются в системах, электронное зажигание в которых прямое. Конструкция таких комплектующих существенно отличается от описанной выше, ведь вторичная обмотка здесь расположена поверх первичной. Монтируются индивидуальные катушки непосредственно на свечу, отсюда и название. Импульс же передается в полной мере, мощность не теряется.

Также существуют сдвоенные катушки, которые называют двухвыводными. В отличие от классических моделей, от обмотки высокого напряжения здесь идут два вывода, что обеспечивает возможность искрообразования сразу на двух свечах. В одном из цилиндров в таком случае топливная смесь возгорается под конец такта, а во втором – в момент выхлопа. Используются подобные решения в моторах, количество цилиндров в которых четное. Система зажигания в таком случае более проста, распределитель отсутствует.

В классических моделях катушек внутри находится трансформаторное масло, которое, как уже писалось выше, предотвращает перегрев обмотки. Для производства корпуса используется металл, и такое решение сложно назвать рациональным, поэтому более широкое распространение получил альтернативный вариант – т.н. «сухие» трансформаторы.

У них нет корпуса, зато есть эпоксидное покрытие, выполняющее двойственную функцию – охлаждающее деталь и защищающее ее от грязи и повреждений. В некоторых случаях используются комбинированные решения, когда сухая катушка сочетается с контактным коммутатором или же она встраивается в распределитель.

Виды комплектации

На рынке и в магазинах реализуется несколько типов электронных систем зажигания. В каждом из вариантов свой датчик давления (особенность – встраивание в микропроцессорный блок). Рассмотрим каждый из вариантов подробнее:

  1. Система, собранная на базе датчика Холла. Здесь задействован трамблер, в котором отсутствуют грузики и вакуум корректор. Кроме этого, участок ДХ отличается жесткой фиксацией, что устраняет минусы, характерные для привычного трамблера. Для машин моделей ЗАЗ, АЗЛК, ВАЗ и прочих допускается комплектация уже переработанного устройства. При желании лично переделать трамблер и добиться экономии стоит воспользоваться инструкцией и произвести сборку по предоставленному алгоритму.
  2. Устройство с трамблером и парой датчиков коленвала. При таком исполнении траблер берет на себя функцию «разносчика» искры. Такую схему стоит воплотить в жизнь при наличие:

    • пары отверстий в КПП;
    • штифта в маховике.

    В автомобилях отечественного производства, к примеру, в Таврии или ВАЗе, используется маховик без штифта. Выход в этом случае – поставить кронштейн от Ланоса и приварить штифт к шкиву коленвала. В «девятках» и «восьмерках» потребуется монтаж штифта к маховику без демонтажа коробки передач.

  3. Система работы со шкивом. Здесь монтируются следующие узлы:

    • один датчик коленвала;
    • трамблер для раздачи системы зажигания.

    Допускается применение счетверенной катушки зажигания и пары простых коммутаторов. Если применяется счетверенная катушка, то в монтаже трамблера нет необходимости. При переделке Таврии возможен монтаж инжекторного маховика или установка шкива коленвала от Дэу Ланос.

  4. Оптимизированный вариант устройства с трамблером и датчиками коленвала. Здесь применяется счетверенная катушка зажигания с двумя коммутаторами.

Чтобы проверить наличие штифта, стоит провести следующие манипуляции:

  • поставить коленвал в позицию МЗ (ориентация по левой метке на кожухе ГРМ). Далее стоит найти специальный штырь, который установлен возле троса спидометра;
  • на «восьмерках» и «девятках» штырь должен совпадать с позицией ВМТ;
  • установить новую проводку, при том что родная остается в роли резервной.

При наличии сомнений микропроцессорное зажигание стоит перевести на стандартную систему.

Устройство

Принцип работы системы зажигания заключается в накоплении и преобразовании катушкой зажигания низкого напряжения (12В) электрической сети автомобиля в высокое напряжение (до 30000В), распределении и передаче высокого напряжения к соответствующей свече зажигания и образовании в нужный момент искры на свече зажигания.
В работе системы зажигания можно выделить следующие этапы: накопление электрической энергии, преобразование энергии, распределение энергии по свечам зажигания, образование искры, воспламенение топливно-воздушной смеси.

Механический прерыватель осуществляет непосредственное управление процессом накопления (первичной цепью) и отвечает за замыкание/размыкание питания первичной обмотки. Контакты прерывателя можно увидеть, заглянув под крышку распределителя. Пластичная пружина подвижного контакта прижимает его к недвижимому контакту. Их размыкание выполняется только на короткий срок, а конкретно, в момент, когда набегающий кулачок валика привода оказывает давление на молоточек подвижного контакта.

К контактам подключен конденсатор, который не даёт им обгорать. Электроразряд поглощается и искрение уменьшается. Параллельно в цепи создаётся низкое напряжение обратного тока, которое положительно сказывается на исчезновении магнитного поля.

Прерыватель находится в корпусе распределителя зажигания, и это части классической системы зажигания.

Ещё один важный узел – центробежный регулятор опережения зажигания, механизм, предназначенный для автоматического изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя.

Центробежный регулятор размещён внутри корпуса прерывателя-распределителя.

Как правило, он работает совместно с вакуумным регулятором, оба являются составной частью прерывателя-распределителя. Называется он центробежным от вида силы, использующейся для реализации изменения опережения.

На приводном валу прерывателя расположена пластина, на которой размещены два грузика. Грузики свободно сидят на осях и стянуты пружинами. Причём пружины обладают разной жёсткостью, что необходимо для предотвращения резонанса. При этом, кулачок прерывателя и планка с двумя продольными прорезями надеты на верхнюю часть приводного валика. В продольные прорези планки входят штифты грузиков.

Вращение передаётся от приводного валика к кулачку через грузики, штифты и планку с прорезями. Чем быстрее вращается приводной вал, тем больше расходятся грузики, тем на бо́льший угол проворачивается кулачок по ходу вращения относительно контактной группы прерывателя. С увеличением оборотов угол опережения зажигания увеличивается. С уменьшением числа оборотов центробежная сила уменьшается, пружины стягивают грузики, кулачок поворачивается против хода его вращения, контакты прерывателя замыкаются позже и угол опережения зажигания уменьшается.

Если на двигателе применено бесконтактное электронное зажигание — тогда вместо кулачка проворачивается экран бесконтактного датчика момента искрообразования.

Если механический прерыватель оборудован транзисторным коммутатором, то, в этом случае, он управляет только им, а тот, в свою очередь, отвечает за управление процессом накопления энергии. Такая конструкция существенно превосходит аналогичные устройства без транзисторного коммутатора, так как здесь контактный прерыватель более надежный, чему способствует протекание сквозь него тока меньшей силы, а значит, пригорание контактов во время размыкания практически полностью исключается. Соответственно, конденсатор, параллельно подключенный к контактам прерывателя, тут просто не нужен, а в остальном – система полностью идентична классическому варианту. Обе системы, имеющие механический прерыватель, обладают общим названием — «контактные системы зажигания».

Системы с транзисторным коммутатором, оборудованные бесконтактным датчиком (импульсным генератором), могут быть индуктивного типа, основанными на эффекте Холла или относиться к оптическому типу. В данном случае, место механического прерывателя занимает импульсный датчик-генератор с преобразователем сигналов, который, посредством транзисторного коммутатора, осуществляет управление накопителем энергии. Как правило, датчик-генератор расположен внутри распределителя, конструкция которого ничем не отличается от конструкции аналогичной детали в контактной системе, поэтому указанный узел получил название «датчика-распределителя».

Основные проблемы в системе зажигания

Начиная с середины прошлого столетия, система зажигания (СЗ) постоянно совершенствовалась, и если в семидесятых годах 20-го века в основном была распространена схема с контактными трамблерами, то в 80-х годах уже использовалась бесконтактная система с коммутатором для лучшего искрообразования на свечах. На рубеже тысячелетий в основном стали применяться СЗ с полным электронным управлением, и они используются в автомобилях с бензиновыми двигателями и по сегодняшний день.

Если в системе зажигания происходят различные сбои, в двигателе возникают различные проблемы:

  • мотор начинает троить – не работает один или несколько цилиндров;
  • ДВС не запускается (пропадает искра на свечах зажигания);
  • появляются хлопки во впускном коллекторе или в трубе глушителя;
  • движок начинает детонировать, «стучат поршневые пальцы»;
  • повышается расход топлива, а из трубы глушителя идет черный дым;
  • двигатель перегревается.

Причиной неисправности могут быть любые детали и узлы СЗ:

  • искровые свечи;
  • катушка или модуль зажигания;
  • высоковольтные провода или наконечники;
  • прерыватель-распределитель (в системах с трамблером);
  • коммутатор (если он устанавливается в системе);
  • замок зажигания;
  • электропроводка;
  • различные датчики или сам блок управления (в электронных системах).

Регулировка бесконтактного зажигания

На автомобилях ВАЗ-2108 и более новых, на которых установлено электронное зажигание, выставлять момент опережения очень просто. Самое главное – это установить распределительный и коленчатый валы по меткам

Обратите внимание на то, что неправильно невозможно поставить трамблер (что это такое, вы уже знаете). Дело в том, что он устанавливается на распределительный вал в одном положении, повернуть на 90 или 180 градусов попросту невозможно

Итак, когда выставили метки на валах и установили ремень привода газораспределительного механизма, можно приступить к точной регулировке. Трамблер должен располагаться на оси таким образом, чтобы метка на крышке головки блока находилась напротив средней черты. В этом случае опережение зажигания будет 0 градусов. Вращая корпус трамблера по или против часовой стрелки, вы можете изменить угол опережения в меньшую или большую сторону. Совершать эти действия необходимо при условии, что у вас есть как минимум стробоскоп.

Общее строение и устройство зажигания

Все системы зажигания, независимо от вида, состоят из пяти основных конструктивных элементов:

  • Источник питания. При запуске мотора машины источником необходимой энергии служит аккумулятор. После того как двигатель начал работать, эту функцию выполняет генератор.
  • Замок зажигания – специальное устройство, которое используется для передачи напряжения. Замок, он же – выключатель, бывает как механический, так и более современный – электрический.
  • Накопитель необходимой энергии. Данный элемент создан для накопления, а также преобразования энергии в достаточном количестве. В современных авто возможно использование двух видов накопителей: индукционных либо емкостных. Индукционный – более распространён и имеет вид некой катушки зажигания. Преобразование осуществляется за счет прохождения тока через две обмотки этой катушки.
  • Свеча. Непосредственно рабочий элемент, который создает необходимую искру для воспламенения. Представляет собой небольшой фарфоровый изолятор, который накручен на резьбу, и имеет два электрода, которые располагаются на небольшом расстоянии друг от друга. При прохождении тока между контактами за счет малого расстояния создается искра.
  • Система, применяемая для распределения зажигания. Главное предназначение – это снабжение в нужный момент свечей зажигания энергией. Состоит из некоего распределителя (либо коммутатора) и отдельного блока для его управления. Вид распределителя зависит от выбранной системы, он может быть либо электронным, либо механическим, который использует для своей работы вращающийся бегунок.

Контактная система зажигания

Контактная система зажигания является самым старым типом системы зажигания. В настоящее время данная система применяется на некоторых моделях отечественных автомобилей (т.н. «классике»). Создание высокого напряжения и распределение его по цилиндрам в данной системе происходит с помощью контактов.

Контактная система зажигания состоит из следующих элементов: источника питания, выключателя зажигания, механического прерывателя тока низкого напряжения, катушки зажигания, механического распределителя тока высокого напряжения, центробежного регулятора опережения зажигания, вакуумного регулятора опережения зажигания, свечей зажигания и высоковольтных проводов.

Механический прерыватель предназначен для размыкания цепи низкого напряжения (цепи первичной обмотки катушки зажигания). При размыкании контактов во вторичной цепи катушки зажигания наводится высокое напряжение. Для защиты контактов от обгорания в цепь параллельно контактам включен конденсатор.

Катушка зажигания служит для преобразования тока низкого напряжения в ток высокого напряжения. Катушка имеет две обмотки – низкого и высокого напряжения.

Механический распределитель обеспечивает распределение тока высокого напряжения по свечам цилиндров двигателя. Распределитель состоит из ротора (обиходное название «бегунок») и крышки. В крышке выполнены центральный и боковые контакты. На центральный контакт подается высокое напряжение от катушки зажигания. Через боковые контакты высокое напряжение передается на соответствующие свечи зажигания.

Прерыватель и распределитель конструктивно объединены в одном корпусе и приводятся в действие от коленчатого вала двигателя. Данное устройство имеет общее название прерыватель-распределитель (обиходное название – «трамблер»).

Центробежный регулятор опережения зажигания служит для изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя. Конструктивно центробежный регулятор состоит из двух грузиков. Грузики воздействуют на подвижную пластину, на которой расположены кулачки прерывателя.

Углом опережения зажигания называется угол поворота коленчатого вала двигателя, при котором происходит подача тока высокого напряжения на свечи зажигания. Для того, чтобы топливно-воздушная смесь полностью и эффективно сгорела зажигание производится с опережением, т.е. до достижения поршнем верхней мертвой точки.

Установка угла опережения зажигания производится регулировкой положения прерывателя-распределителя в двигателе.

Вакуумный регулятор опережения зажигания обеспечивает изменение угла опережения зажигания в зависимости от нагрузки на двигатель. Нагрузка на двигатель определяется степенью открытия дроссельной заслонки (положением педали газа). Вакуумный регулятор соединен с полостью за дроссельной заслонкой и, в зависимости от степени разряжения в полости, изменяет угол опережения зажигания.

Высоковольтные провода служат для подачи тока высокого напряжения от катушки зажигания к распределителю и от распределителя на свечи зажигания.

Свеча зажигания предназначена для воспламенения топливно-воздушной смеси путем образования искрового разряда.

Принцип работы контактной системы зажигания

При замкнутом контакте прерывателя ток низкого напряжения протекает по первичной обмотке катушки зажигания. При размыкании контактов во вторичной обмотке катушки зажигания индуцируется ток высокого напряжения. По высоковольтным проводам ток высокого напряжения подается на крышку распределителя, от которой распределяется по соответствующим свечам зажигания с определенным углом опережения зажигания.

При увеличении оборотов коленчатого вала двигателя, увеличиваются обороты вала прерывателя распределителя. Грузики центробежного регулятора опережения зажигания под действием центробежной силы расходятся, перемещая подвижную платину с кулачками прерывателя. Контакты прерывателя размыкаются раньше, тем самым увеличивается угол опережения зажигания. При уменьшении оборотов коленчатого вала двигателя угол опережения зажигания уменьшается.

Дальнейшим развитием контактной системы зажигания является контактно-транзисторная система зажигания. В цепи первичной обмотки катушки зажигания применен транзисторный коммутатор, управляемый контактами прерывателя. В данной системе за счет применения транзисторного коммутатора уменьшена сила тока в цепи первичной обмотки, тем самым увеличен срок службы контактов прерывателя.

Из чего состоит БСЗ и как его установить

Трамблер БСЗ представляет собой специальный датчик-распределитель.

Коммутатор предназначен для прерывания тока в цепи катушки, а сигналы ему подает датчик-распределить или как мы его больше привыкли называть трамблер.

Бесконтактная катушка зажигания используется для преобразования тока низкого напряжения в высокое, дабы обеспечить пробой между электродами свечей зажигания.

Провода и свечи зажигания также идут в комплекте. На свечах для БСЗ используется зазор в 0,7-0,8 мм.

Приступим:

  • На старом трамблере выставляем правильное зажигание.
  • Снимаем крышку с проводами трамблера.
  • Высоковольтный провод отключаем с катушки.
  • Дальше при помощи коротких включений стартера выставляем направление бегунка, расположенного вверху распределителя. Бегунок выставляется ровно перпендикулярно двигателю, а затем коленвал проворачивать уже нельзя.
  • Снимаем старый распределитель.
  • Берем новый и снимаем с него крышку.
  • Вставляем на место старого распределителя.
  • Совмещаем с точками, которые мы наметили на старом трамблере (выставив зажигание).
  • Теперь одеваем новую крышку, а затем провода одеваем на трамблер.
  • Меняем также катушку на новую.
  • Подключаем провода.
  • Устанавливаем коммутатор, желательно к свободному месту между бачком омывателя и левой фарой. Прикручиваем его с помощью обычных саморезах, прежде сделав в отверстия дрелью.
  • Проверяем работу проводов согласно схеме.
  • Заводим двигатель.

Не забываем поменять и свечи. Провода, желательно, ставить хорошие и на этом не экономить. Установив БСЗ, вы сразу же ощутите разницу и вождение автомобиля будет уже только в удовольствие.

Надеемся, что приведенная информация оказалась полезной. Если пошаговая инструкция покажется вам недостаточной, то в сети всегда можно найти описание этого процесса различными способами.

Доброго времени суток, всем автолюбителям! Друзья, вы как никто другой знаете, что буквально каждый водитель и днем, и ночью стремится усовершенствовать собственное транспортное средство. Тюнингу может подвергнуться абсолютно любой узел машины от крышки багажника, на которую мы так любим монтировать популярный во все времена спойлер, до двигателя, чья мощность увеличивается самыми разнообразными способами. Сегодня, мы под микроскопом рассмотрим ни то, ни другое – бесконтактное зажигание. Узнаем принцип его работы, устройство, возможные неисправности, а в финале друзья, вы получите мастер-класс по установке механизма от вашего покорного слуги.

Сразу скажу, данная публикация будет мало чем полезна обладателям новых современных авто ведь бесконтактная система зажигания, установлена абсолютно в каждой такой модели, независимо от марки производителя. Так вот, говорить я буду больше для владельцев некоторых старых иномарок, а также родной отечественной классики. Если вам, уже порядком надоело слушать о различных преимуществах БСЗ и «пускать слюни», самое время приобрести установку. Сомневаетесь актуальна ли она? Поразмышляем вместе…

Принцип работы

Независимо от вида системы, принцип работы остается неизменным. Датчик положения коленвала фиксирует момент, когда поршень в первом цилиндре окажется в верхней мертвой точке такта сжатия. Этот момент определяет порядок срабатывания источника искры в соответствующем цилиндре. Далее в работу вступает блок управления или коммутатор (в зависимости от типа системы). Импульс передается на управляющее устройство, которое подает сигнал на катушку зажигания.

Катушка использует часть энергии аккумулятора и создает импульс высокого напряжения, который поступает на распределитель. Оттуда ток подается на свечу зажигания соответствующего цилиндра, которая создает разряд. Вся система работает при включенном зажигании – ключ повернут в соответствующее положение.

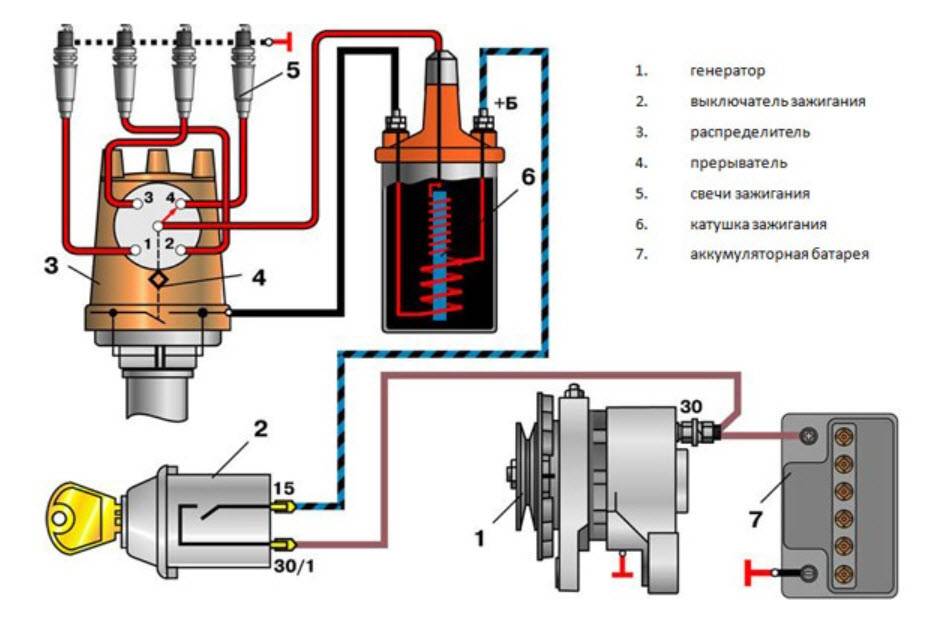

Схема системы зажигания автомобиля

В устройство классической схемы СЗ входят:

  • Источник энергии (батарея);
  • Реле стартера;
  • Контактная группа в замке зажигания;
  • КЗ (накопитель или преобразователь энергии);
  • Конденсатор;
  • Распределитель;
  • Прерыватель;
  • ВВ провода;
  • Обычные провода, по которым подается низкое напряжение;
  • Свечи зажигания.

Устройство электронной системы зажигания

Независимо от типа системы зажигания, работающей исключительно на электронике, ее схема будет состоять из таких компонентов:

  • Источника питания, аккумуляторной батареи (подробно о разновидностях АКБ рассказывается здесь). Она подает постоянный ток низкого напряжения на соответствующий узел системы;
  • Катушки зажигания, преобразующей низкое напряжение в высоковольтный импульс;
  • Контактной группы (замок зажигания), которая замыкается/размыкается при помощи ключа, а во многих современных моделях при помощи специальной кнопки;
  • Датчиков, фиксирующих разные параметры силового агрегата (их количество зависит от модели авто);
  • Электронного блока управления (микропроцессор, который управляет и многими другими системами современной легковой машины);
  • Воспламенителя. В старых системах его функцию выполнял прерыватель. Назначение данного прибора заключается в том, чтобы отсекать подачу тока в 12 вольт на катушку зажигания, что провоцирует электромагнитную индукцию во вторичной обмотке, и создает ток высокого напряжения;
  • Высоковольтных проводов. Во многих современных СЗ этот компонент отсутствует за счет того, что каждая свеча имеет индивидуальный мини трансформатор (катушку);
  • Свечей зажигания. Подробно об их устройстве, разновидностях и принципе работы читайте здесь.

Датчики входящих сигналов нужны для того, чтобы зафиксировать степень нагрузки, обороты коленвала и другие параметры. На основании этой информации электронный блок управления по запрограммированным алгоритмам подстраивает момент подачи искры на отдельный цилиндр. Если один из этих сенсоров выходит из строя, ЭБУ переходит в аварийный режим (об этом водитель предупреждается соответствующим визуальным, а иногда даже звуковым сигналом на приборной панели), и начинает работать по схеме, которая либо опирается на данные остальных исправных датчиков, либо по запрограммированному производителем принципу.

ЭБУ в схеме СЗ будет всегда отвечать за обработку входящих электрических сигналов, и посылать команды на исполнительные элементы. В случае с системой зажигания блок управления посылает импульс на воспламенитель, благодаря чему отсекается подача низковольтного тока и создание тока высокого напряжения. Управление осуществляется за счет открывания/закрывания транзистора, входящего в схему платы воспламенителя.

Для корректной работы СЗ могут использоваться следующие датчики:

  • Положения коленчатого вала;
  • Положения распредвала;
  • ДМРВ;
  • Детонации;
  • Температурный датчик поступающего воздуха;
  • Дросселя;
  • Положения педали газа;
  • Топливного давления;
  • Лямбда-зонд.

Каждый производитель решает сам, как устроить зажигание ВТС в конкретной модели авто, и какой адаптер использовать для исправной работы системы. По этой причине в машине могут отсутствовать некоторые из перечисленных датчиков, а в некоторых случаях система может работать и на основании сигналов от дополнительных сенсоров.

Замасленные свечи и другие признаки неисправности

Если двигатель обладает очень большим пробегом, и при этом все свечи были заменены в одно и то же время, то главной виной такого состояния является повышенный износ цилиндров, колец или поршней. Возможно появление масла на поверхности свечи в период, когда автомобиль проходит обкатку. Это со временем проходит. Если же масло было обнаружено только на одной свече, то причиной этого, скорее всего, может быть неисправность выпускного клапана, он может прогореть. Чтобы это определить, нужно хорошо прислушаться к работе двигателя, на холостом ходу он работает неравномерно. В этом случае нельзя откладывать с проведением ремонтных работ, так как потом прогорит и седло, и ремонт будет еще дороже.

Выгоревшие либо очень сильно корродированные электроды говорят только о перегреве свечи. Такое возможно, если был использован низкооктановый бензин, либо была неправильная установка момента произведения зажигания. Слишком обедненная смесь – тоже результат оплавки электродов.

Возможны различные механические повреждения на поверхности свечи. Она может иметь изогнутый вид, или же будет деформирован электрод, расположенный в боковой части свечи. Последствия такой работы – перебои в зажигании. Причиной возникновения таких неприятностей может быть неправильно выбранная длина свечи, либо же длина резьбы не соответствует посадочному месту в головке мотора. В таком случае стоит подобрать стандартную свечу, рекомендуемую заводом-изготовителем

Если ее длина была выбрана правильно, стоит обратить внимание на присутствие посторонних механических элементов во внутренней части цилиндра

После того как свечи были поменяны местами, можно узнать очень большое количество информации об их состоянии. Если свеча продолжает покрываться нагаром уже в другом цилиндре – это говорит о её неисправности. Но если нормальная и исправная свеча одного из соседних цилиндров также начинает покрываться нагаром, как и её предшественница, тогда это неисправность непосредственно в кривошипно-шатунном устройстве этого цилиндра.

Разновидности систем зажигания

Разные способы построения системы не существуют параллельно, они сменяют одна другую в процессе эволюции. Как должна выглядеть идеальная система инженеры знали всегда, но не сразу в мире появилась необходимая элементная база, материалы и технологии.

Контактные

Контактная система зажигания, иначе называемая батарейной, выглядит наиболее просто.

В её состав входят:

  • контактный прерыватель, представляющий собой пару металлических площадок, соединяющихся между собой в момент прохождения управляющего кулачка;
  • катушка зажигания, это высоковольтный трансформатор, имеющий две обмотки, одну на малой количество витков толстого провода, а вторую многовитковую, соединённую с выходным высоковольтным наконечником;
  • высоковольтные провода с прочной изоляцией, соединяющие выход катушки с распределителем и его выходные контакты со свечами;
  • распределитель зажигания, содержащий ротор, вращающийся в такт с двигателем и указывающий на контакт нужного цилиндра, когда в нём поршень подходит к верхней мёртвой точке такта сжатия;
  • конденсатор, накапливающий энергию паразитных выбросов на обмотках катушки;
  • автоматические корректоры момента зажигания, обычно центробежный и вакуумный.

Система далека от совершенства, значительную мощность разряда обеспечить в ней сложно, а контакты склонны к обгоранию и износу. В настоящее время устарела и не используется.

Бесконтактные

Практически устроена так же, но в ней механические контакты заменены на датчик, управляющий работой мощного импульсного усилителя, нагруженного на первичную обмотку катушки.

Проблем с таким построением значительно меньше, а мощность увеличена. Рабочий ток катушки протекает не через обгорающие контакты, а через силовой транзистор, не подверженный износу или проблемам с регулируемым зазором.

Укрупнённо все бесконтактные системы можно разделить на транзисторные и тиристорные, отличающиеся режимами работы силового ключа.

Если транзистор полностью функционально имитирует контакты с улучшением характеристик, то тиристор открывается для разряда специально установленного высоковольтного конденсатора, который разряжается на катушку, многократно увеличивая напряжение. В

настоящее время тиристоры в зажигании забыты, а транзисторы используются лишь как силовые драйверы контроллеров управления двигателем.

Микропроцессорная

Следующим этапом развития бесконтактных систем стало внедрение быстродействующих микропроцессорных блоков в качестве посредников между датчиками и катушками.

С их помощью стало возможно создание адаптивных систем, учитывающих текущий режим двигателя без применения громоздких и ненадёжных механических регуляторов.

Электронный блок, построенный по структуре микрокомпьютера, собирает информацию от многочисленных датчиков:

  • обороты двигателя;
  • мгновенное угловое положение коленвала;
  • степень открытия дроссельной заслонки;
  • температура охлаждающей жидкости;
  • расход воздуха или абсолютное давление во впускном коллекторе;
  • температура всасываемого воздуха;
  • содержание кислорода в выхлопных газах;
  • появление детонационных процессов.

Более сложные системы учитывают и многое другое, а конечным выходом системы будет точно вычисленный момент подачи искры в каждый цилиндр. Наличие нескольких катушек зажигания избавляет от механического распределителя.
