Проверка катушки зажигания: что нужно знать

Проверка катушки зажигания

Не все водители знают, как проверить катушку зажигания. А в пути такие знания могут пригодиться. Если у машины проявились выше описанные симптомы, то для начала проверьте наличие искры. Для этого достаточно отсоединить высоковольтный провод и при работающем стартере поднести его к любой металлической части кузова на один-два миллиметра. Если вы видите стабильную мощную искру, то с бобиной все в порядке.

Если искры нет, то необходимо знать, как проверить исправность обмотки трансформатора. Проверьте наличие низковольтного напряжения на клеммах первичной обмотки. Отсутствие напряжения указывает на неисправность проводки, генератора, аккумулятора и т. д

Обратите внимание на клеммы, при большом токе их соединения часто горят и искрят. Это вызывает окисление токопроводящих поверхностей

Во время проверки высоковольтного модуля может оказаться, что искра есть, но недостаточно мощная и ненадежно воспламеняет горючую смесь. Это бывает по нескольким причинам:

  • механическое разрушение корпуса или кабеля высоковольтного модуля;
  • межвитковое замыкание вторичной обмотки;
  • снижение сопротивления изоляции обмоток;

Со временем в корпусе устройства появляются микротрещины. Как проверить исправность катушки зажигания в этом случае. Обмотка контактирует с влажной атмосферой и теряет через нее часть энергии высоковольтного импульса. Проверить это несложно. Откройте капот в темном гараже. Если катушка светиться, как наэлектризованная, из нее течет во все стороны светящаяся электрическая энергия или искрит в каком-либо месте, то значит, ее корпус потерял изоляционные свойства.

Обмотка при таком использовании не сгорает, но мощность двигателя падает. Тем не менее, нагрузка на обмотки повышается и они горят.


Искрение у Нексии

Незначительный голубоватый ореол вокруг модуля не в счет – это норма и не входит в признаки неисправности катушки зажигания. Просто проверьте, насколько греется катушка зажигания. Ее температура не должна превышать 90 градусов.

Но когда греется катушка зажигания – трансформатор обязательно сгорает.

Межвитковое замыкание, так же, как и потеря сопротивления между обмотками, снижает коэффициент трансформации, ток потребления увеличивается, и обмотки начинают греться, а затем горят.

Некоторое время может происходить слабое искрообразование, но приговор однозначен – обмотка сгорит. Также обмотки горят из-за малого зазора свечей.

Признаки неисправности

Как и любая неисправность поломка модуля зажигания имеет свои признаки. Сложность диагностики заключается в их схожести с признаками отказов в других системах. Проверять блок зажигания следует при следующих явлениях:

  • Неустойчивая работа на холостом ходу. При этом на низких оборотах двигатель может вообще глохнуть;
  • Заметное снижение мощности, автомобиль начинает тупить при разгоне;
  • Мотор троит, проявляется это как неустойчивая работа. При этом, он значительно громче работает и появляется заметная вибрация;
  • Загорается Check Engine.

Последнее не обязательно, иногда отказ модуля происходит без реакции системы самодиагностики. Такое часто случается при кратковременных отказах, например при нестабильном питании. В принципе, все эти признаки могут сопровождать и неисправности системы питания автомобиля. Поэтому обязательно проверьте дроссельный узел и работу форсунок, прежде чем начинать проверку системы зажигания. Часто к неисправностям приводят неправильно подобранные расходные компоненты. В частности, отказы могут происходить, из-за неправильно подобранных высоковольтных проводов. В таком случае напряжение на катушке становится запредельным, что приводит к ее разрушению.

Катушка зажигания

Катушка зажигания является важной частью системы запуска транспортного средства. Без её применения не добиться старта мотора. Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра

Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра.

Устроена данная деталь достаточно просто, но время от времени, как и иные детали и элементы автомобиля, она выходит из строя. Причиной может стать неисправность или определённый заводской дефект. Стандартным пуском двигателя работа катушки не ограничивается. Если устройство внезапно выйдет из строя при уже работающем двигателе, это автоматически приведёт к его полной остановке.

Знание ответа на вопрос, как проверить катушку зажигания – это простой и верный способ выявить неисправность детали и понять, требуется или нет его замена.

Назначение

Основным предназначением катушек зажигания является трансформация низковольтного электрического тока, который получается от аккумулятора или от генератора, в специальный электрический импульс с достаточно высоким напряжением. За счёт данного процесса в свечах зажигания вырабатывается необходимая для запуска двигателя искра.

Принцип работы

Принцип работы описываемого устройства достаточно прост. В первичную обмотку катушки осуществляется подача низковольтного напряжения, создающего магнитное поле. Иногда подобное напряжение полностью отсекается прерывателем, способствуя тем самым резкому сокращению магнитного поля и образованию в витках катушки зажигания оптимальной электродвижущей силы.

Согласно закону физики по электромагнитной индукции, показатель образующейся электродвижущей силы является прямо пропорциональным количеству витков контура. Именно по этой причине во вторичной катушке, где присутствует больше витков, появляется импульс высокого напряжения. Он проходит по высоковольтным проводам и подаётся к свече зажигания. Благодаря данному импульсу, который передаётся катушкой, между электродами свечи зажигания появляется искра, воспламеняющая воздушно-топливную смесь.

В более устаревших моделях авто напряжение от катушки зажигания передавалось к свечам посредством распределителя зажигания. Подобная схема не отличалась надёжностью, потому свечные катушки зажигания более современных авто объединены в специальную систему и распределены строго по одной на каждую свечу.

Виды катушек

На данный момент различается три основных вида катушек зажигания. Каждый из них характеризуется своими конструкционными особенностями и требует более внимательного рассмотрения:

  • классические, которые используются на автомобилях с системами зажигания, где присутствует распределитель;
  • двухвыводные – используются в системе стандартного зажигания с прямой подачей электрического напряжения;
  • индивидуальные – в данной системе для каждой свечи предназначена одна катушка.

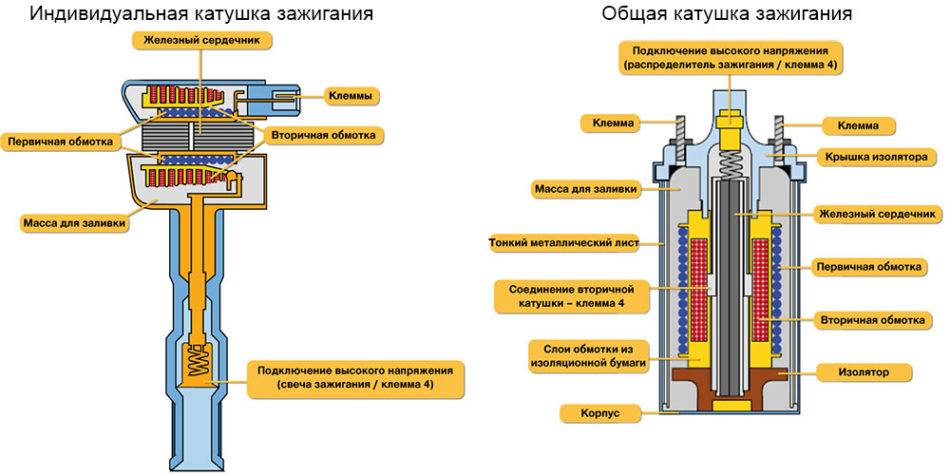

Все три вида схожи по своей конструкции, за исключением некоторых нюансов. Классический вариант состоит из двух обмоток – вторичной и первичной. Вторая при этом помещается внутрь первой. Разница между обмотками заключается в количестве витков используемой проволоки, а также в толщине провода.

Во внутренней части данных обмоток размещён сердечник, выполненный из ферромагнитного сплава. Каждая обмотка имеет по два вывода. У первичной они оба являются входными. У вторичной один вывод является выходным, а второй соединен с первичной обмоткой. Все перечисленные выше элементы помещены в герметичный корпус. Что касается выводов, то они выходят на крышку корпуса.

Двухвыводная катушка от классического варианта отличается присутствием двух сердечников – внутренний, который помещён в обмотки, а также внешний, что находится над ними. Вместо одного высоковольтного вывода вторичного варианта обмотки, у подобной катушки их всего два.

Что касается индивидуальной катушки, то она отличается тем, что сверху размещается не первичная, но вторичная обмотка. При этом высоковольтный вывод её подсоединён к специальному наконечнику, что надевается на вывод свечи.

https://youtube.com/watch?v=4wHGBUx6x3M

Все виды катушек являются неразборными и не подлежат ремонту. Данные элементы необходимо проверять и своевременно осуществлять замену

Это очень важно, так как обрыв или замыкание обмоток может стать причиной сбоев в работе, а также приведёт к полной неработоспособности двигателя.

Как провести ремонт

При обнаружении поломки требуется снять поврежденную катушку. Для выполнения работ потребуется набор гаечных ключей.

Снятие модуля

Чтобы снять неисправный блок, потребуется:

  1. Отключить аккумулятор от бортовой сети и снять корпус воздушного фильтра.
  2. Отсоединить высоковольтные кабели и жгут электропроводки.
  3. Отвернуть 3 гайки, которые удерживают узел на монтажной площадке.

Прочитайте, может пригодится: Ссылки на схемы электрооборудования.

Особенности замены

Установить катушку можно без применения специального инструмента. Система зажигания инжекторных двигателей не требует корректировки работы. Положение дроссельной заслонки настраивают в режиме холостого хода и максимального газа. При сбоях в работе необходимо проверить и выставить по меткам на шкиве привода внешних агрегатов датчик положения коленчатого вала.

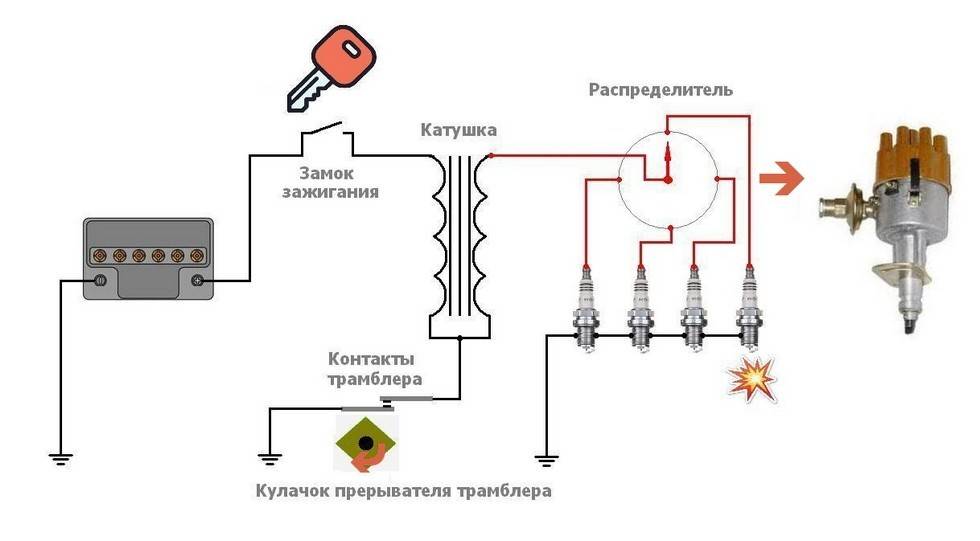

Как работает катушка зажигания

Представляет собой соединение двух обмоток. Одна состоит из малого числа витков утолщенной проволоки,  первичная обмотка, принимающая низковольтные электрические импульсы (12В). Вторичная густо обвита проволокой малого сечения, образующей высоковольтный ток ( до 35000В). Посредством высоковольтной проводки, этот ток подается на трамблер, затем на свечные электроды. Там образуется дугообразный разряд и появление искры.

В первой обмотке электрический ток носит постоянный характер. В мертвой позиции поршня, прерыватель размыкает цепь в обмотке №1. В соседних (вторичных) витках индуцируется ток (повышенной вольтности), и передается на свечные электроды.

Все время, пока прерыватель в замкнут (двигатель на малых оборотах), по первичной катушке проходит электричество, впустую его нагревая. Поэтому, в цепь катушки включают резистор, который уменьшает силу тока (за счет увеличения сопротивления). Когда прерыватель в разомкнутом положении (на повышенных оборотах), нагревание совсем незначительное. При первом запуске мотора, для увеличения энергии искры свечей, резистор блокируется прерывателем (уменьшая сопротивление, тем самым, увеличивая силу тока).

Поломки катушки зажигания: как опознать и отремонтировать

В качестве основных причин неисправностей можно выделить:

  • Попадание воды либо короткое замыкание могут привести к сгоранию обмотки.
  • Излишний нагрев приводит к неправильному искрообразованию, оно вызывает потерю разряда на двух обмотках.
  • Перегрев катушки может возникнуть как результат старения.
  • Малый заряд АКБ приводит к износу деталей и выходу из строя сердечника.
  • Сбои в изоляции проводов в результате механических или иных нагрузок влекут за собой падение напряжения и возможное замыкание.
  • Корродирование клемм снижает проводимость.
  • Пробои в корпусе приводят к нарушению внутренней изоляции.
  • В индивидуальном варианте катушек плохо закрепленный узел и вибрационные воздействия имеют в качестве следствия плохой контакт наконечников.
  • Неисправный модуль зажигания, а также нарушения в ЭБУ приводят к перегреву катушки.
  • Плохой контакт массы или его отсутствие вызывает неисправности.

Список можно продолжить. Все варианты можно свести к основным группам причин нарушений в работе катушек зажигания:

Механические
Возникают в результате износа, протекания масла, деформационных воздействий.
Повреждения контактного соединения
Причина –попадание влаги из-за дождя или езды по лужам

Зимой вместе с водой попадают реагенты.
Излишний нагрев и перегревание
Свойственно для индивидуального типа.
Контроль перегрева возможен с помощью охлаждающей жидкости, но пользоваться следует с осторожностью.
Вибрационные воздействия
Особенно страдают индивидуальный вариант.
Источник вибрации – ГБЦ, головка блока цилиндров.
Стоит следить за равномерной работой мотора, без детонации.. Другие показатели:

Другие показатели:

  • ошибка на приборной панели – блок управления выходит в аварийный режим,
  • зажигание работает с пропусками – через раз,
  • потеря мощности и плохое ускорение,
  • излишнее нагревание катушки,
  • запах гари от нее.

При осмотре КЗ видны следы электопробоя, контакты могут выглядеть подгоревшими, заметны остатки термического перегрева, загрязненность корпуса и другие проблемы. Рассмотрим, как избежать или отремонтировать, если неполадки возникли.

Неисправность в виде пробоя проводки

Для предотвращения пробоя в проводке в результате попадания влаги или масляных фракций на нее наносят диэлектрическую смазку. Чаще всего пробивается высокое напряжение. При наступлении нарушения проводки ее заменяют на новую. Но есть способы исправить самостоятельно. Используется термоусадочная трубка диаметром 23-25 мм. Надевают на КЗ и нагревают вплоть до усадки по форме детали.

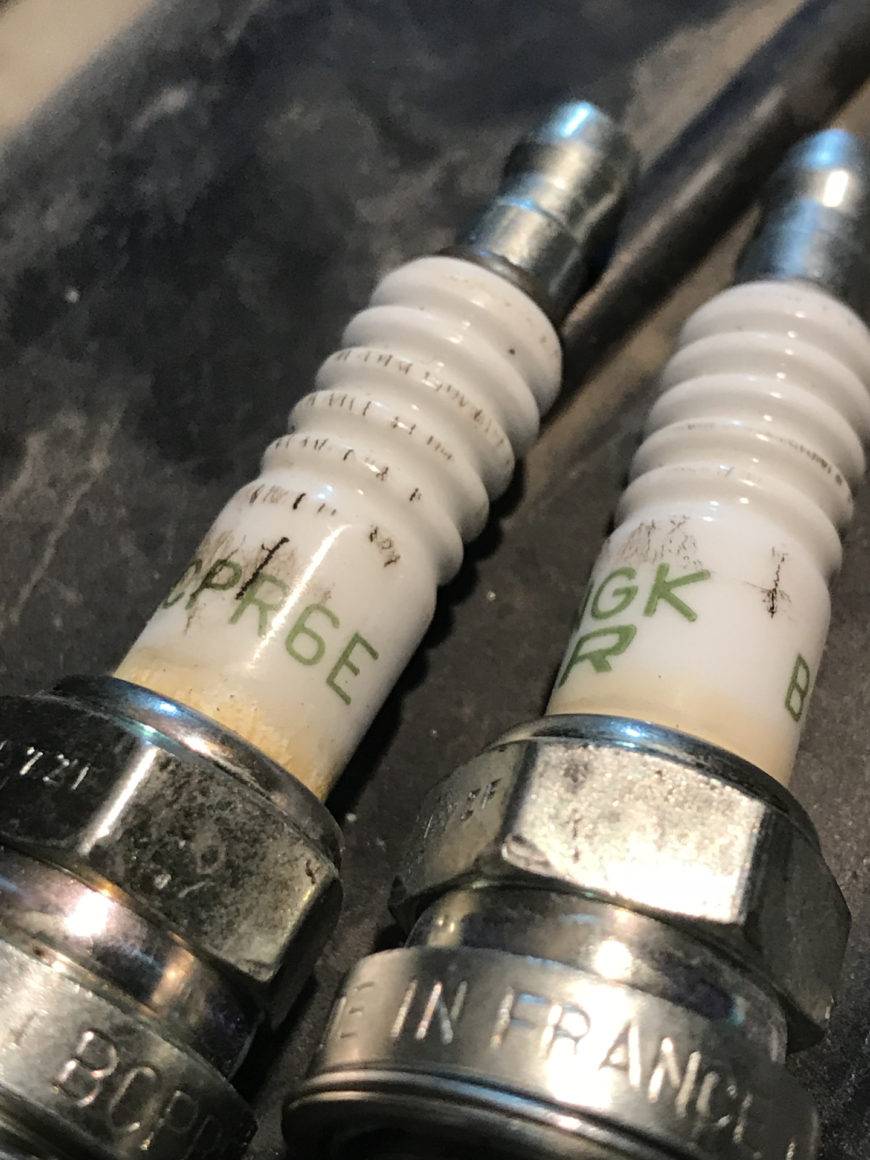

Неправильно работающая свеча

При обнаружении неправильно работающей свечи – если искра сбоит, ее необходимо заменить. Правильно работающая свеча выдает перебои – необходимо проверять провода высокого напряжения. Провод заменен, но сбои продолжаются – необходимо проверить трамблер для классического вида КЗ.

Далее проверяется катушка. В инжекторных авто сразу приступают к диагностике ИКЗ. Ремонт или замена проводятся применительно к тому уровню, где обнаружена неисправность.

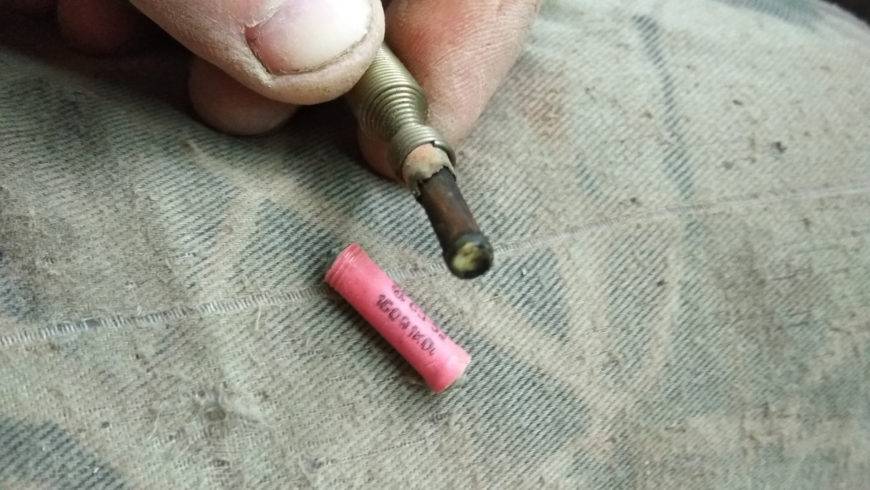

Перегоревшее добавочное сопротивление

Перегоревший резистор в классическом варианте КЗ перематывают вручную.

  • Его демонтируют, запомнив расположение проводов.
  • Для обмотки подойдет стальной провод: сталь Ст0, диаметр 0,4 мм, длина порядка 140 см.
  • Намотанную спираль закрепляют заклепками к контактным пластинам,
  • Провод укладывается в желоб керамической части,
  • Заливается эпоксидной смолой или жидким стеклом.

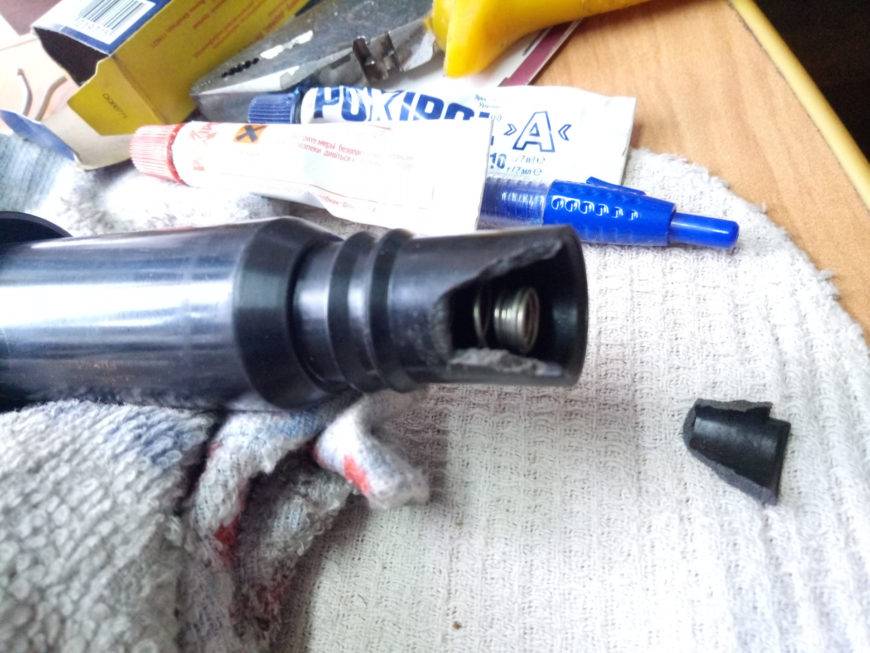

Поломка корпуса и крышки

Поврежденную крышку можно заменить, для этого развальцовывают края корпуса, убирают старую, ставят новую. После этого ее закрепляют по краям. Некоторые умельцы умудряются восстанавливать трещины заливкой эпоксидной смолы с наполнителем. Это получается, но считается, что ненадолго.

Сопротивление между массой и выводом для провода за пределами нормы

В этих локациях сопротивление должно быть около 1,2 мОм. Если оно значительно отличается, это означает плохое прохождение тока высоковольтного импульса.

  • Для изменения ситуации ножовкой по металлу спиливают пластиковый наконечник контакта. к нему приходится добираться он расположен глубоко.
  • Затем надфилем удаляют пластик на контакте до желтого слоя эпоксидки.
  • В этом месте будет виден дефект присоединения – он недостаточен или вовсе отсутствует между проводом обмотки и контактным пятаком.

Способ исправления очевиден – пайка контакта. После этого конструкция собирается в исходное положение. Спиленный наконечник устанавливают, стык заливают эпоксидной смолой близко к основанию.

Признаки неисправности и часто встречающиеся причины отказа

Катушка зажигания, как и нерегулируемый трансформатор, не содержит подвижных частей, поэтому отличается высокой эксплуатационной надежностью. Редко встречающиеся на практике случаи ее отказа внешне проявляются в том, что двигатель

  • начинает “троить”, причем этот эффект может частично исчезать после прогрева, но его интенсивность усиливается с течением времени;
  • дает перебои во время дождя и высокой влажности воздуха;
  • в зимний период до завершения прогрева наблюдаются “провалы”, которые уменьшаются при достижении рабочей температуры;
  • реагирует “провалом” на резкую подачу газа.

Механические повреждения катушки происходят из-за ударов по корпусу и из-за разрушения изоляции в результате естественного старения и при попадании на нее масла.

Это интересно: Замена стартера Рено Логан

Наиболее часто встречающейся причиной отказа катушки становится воздействие влаги летом и антигололедных реагентов зимой, проникающих в подкапотное пространство и вызывающей коррозию контактов.

Отрицательно влияют на надежность катушки перегрев и чрезмерные вибрации при ненормальной работе двигателя.

Из приведенного перечня видно, что владелец автомобиля в состоянии снизить вероятность отказа катушки правильной эксплуатацией автомобиля и поддержанием его в исправном состоянии. Но полностью исключить отказ этого узла нельзя.

Бортовой компьютер отмечает неисправность катушки включением индикатора Check Engine. Его срабатывание происходит по иным причинам. Поэтому для точной локализации неисправности требуются дополнительные тесты. Тестирование возможно без применения сложного профессионального диагностического оборудования.

Неисправности катушек зажигания с масляными трансформаторами

Обмотки помещены в контейнер с охлаждающим трансформаторным маслом. Основными признаками неисправности такого устройства являются:

  • перегрев;
  • течет масло.

Если не присмотреться к тому, что масло течет, катушка сгорает. В некоторых случаях ее можно вскрыть, заменить сальники или нанести слой герметика. Обычно обмотки горят из-за межвиткового замыкания.

Но если масло горит и испаряется из корпуса, то поможет только замена. Не верьте тем умельцам, которые предлагают, если греется катушка зажигания, заменить масло и герметизировать прибор. Замкнутая обмотка всегда сгорает. Также, отсутствие масла приводит к выходу из строя трансформатора.

Возможные признаки и причины поломки

Катушка зажигания преобразует низковольтное напряжение от аккумулятора и генератора в высоковольтное и направляет его на свечи. В последних появляется искра, которая воспламеняет топливо. Этот узел считается ведущим в пусковой системе, и его поломка может обездвижить транспорт на довольно долгое время.

По каким признакам можно предположить повреждение электротрансформатора:

  • отсутствие возможности завести двигатель автомобиля, при этом аккумулятор имеет достаточный заряд;
  • приборная панель транспортного средства показывает ошибку;
  • периодически наблюдаются пропуски зажигания;
  • катушка греется значительно сильнее, чем в обычных условиях.

Если автовладелец заметил подобные изменения в работе автомобиля, то скорее всего, причиной станет неисправность и следует знать, как проверить катушку зажигания мультиметром.

По каким причинам можно наблюдать подобное? Чаще всего это механические повреждения, регулярные перегревы, свечи низкого качества, а также негативное воздействие внешней среды. Например, после сильного нагрева и вибрации в процессе эксплуатации повреждается изоляция. Последнее приводит к короткому замыканию в обмотках катушки. В случае если свечи, установленные в автомобиле, не отличаются качеством, происходит перегрузка проводов высоковольтного типа и возникает обрыв обмотки.

Существует два способа проверить работоспособность электротрансформатора: создание искры между свечей и корпусом и использование мультиметра. В современных автомобилях первый может привести к непредвиденным последствиям со стороны электроники. Поэтому стоит использовать именно указанный прибор для диагностики работоспособности бобины.

Почему ломается катушка зажигания

По истечении своего периода использования, который указан в инструкции по эксплуатации автомобилей, катушка зажигания должна быть заменена на новую. Но иногда она выходит из строя намного раньше. И владельцу автомобиля стоит быть в курсе, какие действия могут этому способствовать.

Существует несколько основных причин, из-за которых катушка зажигания становится неисправной:

 Повреждения в процессе естественной эксплуатации. Катушка, как и любые другие запчасти автомобиля, выполняет ряд задач. При этом она контактирует с другими элементами, которые так или иначе могут повлиять на ее поверхность. Появление микротрещин способствует разрушению изоляционного слоя, а это моментально отражается на функционале самой детали. Наиболее часто среди элементов катушки ломаются уплотнители. Они изготовлены из синтетических материалов, которые не такие плотные, твердые и «непробиваемые», как запчасти из металла. Любые повреждения уплотнителей неизменно приводят к протеканию масляных жидкостей, которые накапливаются на поверхности катушки зажигания и выводят ее из строя.

 Проблемы с контактами. Катушка боится влаги, пыли, загрязнений. Если собственник не аккуратно ездит по лужам, либо мыл авто, забыв про технику безопасности, он вполне мог повредить часть элементов, включая катушку напряжения. Зимой владельцев транспортных средств беспокоит другая проблема – составы, которыми сотрудники дорожно-транспортных хозяйств по приказу администрации региона обрабатывают поверхность дороги. Это особые соляные растворы, с примесью щелочей. Они способствуют разрушению состава снега, но и довольно вредны для автомобильных запчастей.

 Перегрев. При частом и продолжительном использовании автомобиля катушки перегреваются, что способствует их скорейшему выходу из строя. Чтобы этого избежать, производители рекомендуют использовать особую жидкость, которая будет охлаждать работу запчастей

В такой ситуации важно, чтобы система кондиционирования работала на полную мощность, иначе специальные жидкости не справятся со своей задачей

 Вибрация. В процессе использования транспортного средства вибрирует не сам автомобиль, а некоторые детали. Например, головки блока цилиндров, которые располагаются в непосредственной близости от катушки зажигания. Именно эти блоки приводят к тому, что катушка начинает дребезжать, а затем постепенно выходить из строя.

Несмотря на все причины, которые могут вывести из строя катушки зажигания, их нельзя назвать слабыми запчастями. Напротив, эти узлы могут эксплуатироваться десятки лет, пока старение или пробоины в корпусе не выведут их из строя. Чтобы знать на 100%, когда необходимо производить замену этого элемента, требуется использовать все способы проверки катушки зажигания.

Принцип работы катушки зажигания

Конструкция обычной катушки зажигания аналогична конструкции трансформатора. Катушка зажигания предназначена для создания высокого напряжения из низкого. Она состоит из железного сердечника (магнитопровода), первичной обмотки, вторичной обмотки и электрических соединений.

Магнитопровод предназначен для усиления магнитного поля. На этот стальной сердечник намотана тонкая вторичная обмотка. Она изготовлена из изолированного медного провода толщиной 0,05-0,1 мм, намотанного до 50 000 раз.

Первичная обмотка изготовлена ​​из медного провода толщиной 0,6-0,9 мм и намотана поверх вторичной обмотки.

Техническая конструкция может отличаться в зависимости от области применения катушки зажигания. В случае обычной цилиндрической катушки электрические соединения обозначаются как клемма 7 (вывод первичной обмотки), клемма 11 (вывод первичной/вторичной обмотки) и клемма 9 (высоковольтный контакт).

Первичная обмотка соединяется с вторичной на выводе 11. Такая схема используется для упрощения производства катушек. Ток в первичной обмотке, включается и выключается с помощью прерывателя (трамблера) или блока управления (ЭБУ). Величина тока определяется сопротивлением катушки и напряжением, приложенным к клемме 7.

Очень быстрое изменение тока, вызванное ЭБУ (трамблером), изменяет магнитное поле в катушке и индуцирует импульс напряжения, который преобразуется в высоковольтное напряжение вторичной обмотки. Оно проходит через кабель зажигания к искровому промежутку свечи зажигания и воспламеняет топливно-воздушную смесь в двигателе.

Величина индуцированного высокого напряжения зависит от скорости изменения магнитного поля, количества витков вторичной катушки и напряженности магнитного поля.

Напряжение индукции размыкания первичной обмотки составляет от 300 до 400 В. Высокое напряжение на вторичной обмотке может достигать 40 кВ, в зависимости от катушки зажигания.

Признаки неисправности

Неисправности катушки зажигания можно определить по следующим признакам:

  • Нестабильная работа двигателя (иногда на конкретных оборотах).
  • Нагревание самого элемента.
  • Запах гари, исходящий от катушки.
  • Проблемы с запуском двигателя в дождливую погоду.
  • Падение мощности при резком нажатии на педаль газа.
  • Подсвечивание лампочки Check Engine на приборной панели вашего автомобиля.

К неисправностям данного элемента системы зажигания чаще всего приводит перегрев. Из-за отсутствия рекомендуемой величины тока или замыкания катушка может сгореть.

Неполадки в работе устройства также могут быть вызваны пробоями в изоляции проводки. В этом случае попадание на провод обычного масла или капли дождя может привести к проблемам. Чтобы избежать подобных неприятностей рекомендуется наносить специальную диэлектрическую смазку. Обнаружив брешь в изоляции, замените провод, и неполадка будет устранена.

Похожие признаки может вызывать выход из строя свечи зажигания, поэтому перед ремонтом катушки проверьте состояние свечей, хотя бы визуально.

К неисправностям данного элемента могут привести запчасти низкого качества. Чтобы избежать поломок по этим причинам, покупайте проверенные детали, по возможности оригинальные.

Проверка ИКЗ искровым разрядником

Порядок действий

  1. Отсоединить ИКЗ от свечи зажигания.
  2. Установить на ИКЗ искровой разрядник.
  3. Подать «массу» (от клеммы АКБ) на искровой разрядник при помощи провода.
  4. Провернуть коленчатый вал стартером.
  5. Если искра есть, значит ИКЗ исправна.

Напомним, найти проблему в работе двигателя можно при самостоятельном замере давление в топливной рампе, либо при помощи проверки компрессии в цилиндрах.

Ключевые слова: двигатель лада веста | двигатель lada xray | двигатель лада ларгус | двигатель лада гранта | двигатель лада калина | двигатель лада приора | система зажигания лада веста | система зажигания lada xray | система зажигания лада ларгус | система зажигания лада гранта | система зажигания лада калина | система зажигания лада приора | универсальная статья

10

1

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Замена катушки зажигания

Починить вышедшую из строя бобину не получится, потребуется замена катушки зажигания. Перед началом работы подготавливают саму деталь, торцевые ключи. Замену выполняют так:

  1. Сбрасывают минусовую клемму аккумулятора. Извлекают центральный кабель вывода катушек. Для этого подтягивают его вверх, прикладывая минимальные усилия.
  2. Ключом на 8 мм отвинчивают крепежные гайки клемм кабелей, идущих к контактам катушки.
  3. Демонтируют бобину, откручивая 2 болта. Устанавливают новый модуль. Выполняют сборку в обратном порядке.

Если определить неисправность и заменить деталь самостоятельно не удается, обращаются к автомеханику.

Какие виды катушек зажигания выделяют

Исходя из их назначения:

  1. Не имеющие контакта.
  2. Контактные.

Если трамблера в Вашем автомобиле нет, катушка на свечи зажигания на 100% бесконтактная. Для катушек индивидуального типа предусмотрен только такой тип. Но если у трамблера есть специальное оснащение – в виде контактов прерывателя – Вы пользуетесь системой зажигания контактного типа.

Если критерий – количество имеющихся свечей зажигания, они подразделяются на:

  1. Общие.
  2. Индивидуальные.

Различия есть и в вариантах изоляции обмоток. Они бывают:

  1. Наполненными маслом. В состав корпуса входит металл, чтобы изолировать обмотки, пользуются трансформаторным маслом. Если корпус потеряет свою герметичность, данный прибор просто-напросто перестанет функционировать. Вытекание такого масла приводит к получению межвиткового электрического пробоя обмоток (поскольку они абсолютно не защищены).
  2. Сухими (залитыми компаундом).

Процедура проверки

Если понадобилась проверка катушек зажигания, можно обратиться в диагностический центр или выполнить ее самостоятельно. К этой работе надо подготовиться. Рекомендуется предварительно изучить, как прозвонить катушку зажигания мультиметром.

Чтобы быть уверенным в точности показаний, необходимо правильно подготовить прибор перед тем, как проверить модуль зажигания. Сначала нужно подключить чёрный и красный щупы. Первый вставляется в крайнее гнездо с надписью COM, второй — в соседнее.

После этого следует измерить сопротивление, чтобы проверить работоспособность мультиметра. Для этого переключатель прибора нужно установить в режим измерений сопротивления. Затем нужно прикоснуться щупами друг к другу. Если на экране появится ноль, то прибор исправен.

Необходимо замерить сопротивление у первичной и вторичной обмотки. Полученные значения должны соответствовать параметрам, которые указаны в инструкции по эксплуатации. Перед тем, как проверить катушку зажигания на триммере, или любом другом устройстве, нужно изучить техническую документацию. Если не удалось узнать, каким должно быть сопротивление у проверяемой КЗ, можно ориентироваться на параметры аналогичных моделей.

Катушка зажигания, как правило, имеет цилиндрическую форму. На одном ее торце есть центральный контакт и еще два находятся по бокам от него. Проверку детали нужно начать с визуального осмотра. Надо убедиться в отсутствии сколов, трещин и других повреждений. Правила проверки на «Приоре» или другом автомобиле являются аналогичными.

В некоторых случаях на корпусе катушки можно увидеть полосы, которые называют «дорожками пробоя». Они образуются под воздействием электротока.  Изменение цвета материала корпуса также является признаком неисправностей.

Если замечаний к внешнему виду нет, можно начинать проверять катушку мультиметром. Сначала надо протестировать уровень сопротивления между боковыми клеммами на катушке зажигания. Проверка высоковольтных проводов зажигания мультиметром требует выполнения таких действий:

  1. Включить мультиметр и перевести ручку выбора режима в состояние, соответствующее измерению сопротивления. При этом устанавливается значение, равное 200 Ом.
  2. Чтобы проверить провода, надо прикоснуться щупами к боковым выводам.
  3. Проверить сопротивление, высветившееся на дисплее мультиметра. Оно должно соответствовать тому, которое указано в технических документах. Обычно эта величина находится в диапазоне от десятых долей Ома до нескольких единиц.

Так проводится процедура тестирования первичной обмотки. Если значение равно нулю или выходит за верхний предел нормального диапазона значений, то это говорит о неисправности данного узла.

Проверка любого модуля зажигания мультиметром осуществляется в такой последовательности:

  1. Подготовить тестер к работе. Его нужно установить в режим проверки сопротивления. Выбрать диапазон, равный 200 кОм.
  2. Измеряющие щупы присоединить к центральному контакту (чёрный) и к одному из боковых (красный).
  3. Проверить значение, появившееся на дисплее мультиметра. Оно зависит от модели катушки и должно находиться в диапазоне от 9 до 20 кОм.

Величина сопротивления вторичной обмотки должна соответствовать той, которая указана в технической документации.

Нужно также произвести проверку на наличие короткого замыкания с корпусом. Для этого следует проверить сопротивление между каждым контактом и корпусом. Если оно нулевое хотя бы в одном из случаев, значит, деталь неисправна.

Используя вышеописанные инструкции, можно протестировать дроссели в любом механизме. Проверка катушки зажигания бензопилы или другого устройства мультиметром позволит увеличить срок службы двигателя.

Возможные причины поломки

Слабым местом катушек зажигания и модулей является вторичная обмотка, генерирующая импульс высокого напряжения. В ней может произойти обрыв витка или пробой. Приводят к такому явлению следующие факторы:

  • использование некачественных или неподходящих по параметрам свечей;
  • эксплуатация при неработающих проводах высокого напряжения;
  • частые попытки проверить искру.

Часто неисправность модуля возникает при нарушении целостности некачественной заводской пайки проводов, идущих на элементы коммутатора. Такое происходит от вибрации. Также причиной неработающих катушек может стать банальное нарушение контакта во входящем разъёме. Ещё одним фактором, приводящим к неисправности блока зажигания, зачастую становится влага, попадающая на устройство во время мойки или вождения в нестандартных условиях.

Какие неисправности не диагностируются омметром

Омметром можно диагностировать только обрыв или короткое замыкание обмотки. Межвитковое замыкание в обмотке при измерении сопротивления будет малозаметно из-за небольшого сопротивления одного витка и, как следствие, незначительного изменения общего сопротивления при замыкании между витками. Пробой изоляции между витками как одной, так и разных обмоток обнаруживает себя лишь при воздействии на это место высокого напряжения. Он и вовсе не может быть обнаружен с помощью мультиметра.

Почему загрязнения мешают искрообразованию

Катушка зажигания, как и любой другой трансформатор, повышающий напряжение электрического импульса, уменьшает его ток. Загрязнение изоляторов катушек и свечей маслом и нагаром проводит электрический ток, поэтому может быть представлено в виде сопротивления, подключенного параллельно искровому зазору и шунтирующего его. Ток, идущий через этот шунт из грязи и влаги, сильно снижает мощность электрического импульса, приложенного к искровому зазору. Поэтому напряжение импульса на электродах свечи тоже падает, и его не хватает для уверенного пробоя межэлектродного промежутка. Следовательно, чем выше напряжение искрообразования, тем меньше ток импульса, а система зажигания чувствительнее к различным загрязнениям.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
