Подшипник ступичный: для чего предназначен и как проверить ступичные подшипники

Стоит ли менять элемент своими руками

Определив, что проблема кроется именно в подшипнике, можно отправиться на СТО или же заняться ремонтом самостоятельно, если у вас есть специальные навыки и умения.

Во время запрессовки элемента в отверстие, необходимо передавать усилие на наружное кольцо. Устанавливая же подшипник на ось, следует проследить, чтобы воздействие шло именно на внутреннее кольцо.

Итак, мы узнали, как проводится подробная диагностика подшипника передней ступицы. Необходимо еще раз подчеркнуть, что подобная неполадка является более чем серьезной. При обнаружении гула, люфта или других признаков, следует тщательно проверить элемент. Если у вас возникают определенные сомнения, то тут необходимо обратиться к профессионалам или заменить неисправный подшипник. Так вы сможете уберечь себя от различных происшествий на дороге.

Рекомендуем: Трансмиссионное масло — что это такое?

Видео о том, как проверить подшипник ступицы переднего колеса:

Причины поломки ступичного подшипника

Родные ступичные подшипники (которые устанавливаются на автомобиль с завода) способны пройти более чем 250 тыс. км,. при должной эксплуатации. Такой пробег подшипники могут выдержать благодаря прочным и надежным материалам, из которых сделаны. К более раннему выходу из строя ступичного подшипника приведут:

Частое попадание в ямы на высокой скорости. При попадании в ямы, вся подвеска автомобиля испытывает колоссальные нагрузки, ступичный подшипник не исключение;

Перегрев ступичного подшипника, например, из-за заклинившего суппорта или сильной затяжки. Если проигнорировать такую поломку как заклинивший тормозной суппорт, то ступица очень сильно нагреется и из нее вытечет смазка. Дальнейшая эксплуатация ступичного подшипника станет невозможной;

Потеря смазочного материала. Очень частая причина поломки. В дешевых ступичных подшипники производитель обычно не кладёт достаточного количества смазки, такой подшипник прослужит не более 30 тыс. км. Если брать качественный ступичный подшипник, то со временем смазочный материал из него просто-напросто выгорает или теряет свои свойства;

Неправильная затяжка ступичного подшипника. При установке ступичного подшипника надо обязательно знать, с каким моментом его затягивать

Это очень важно! не пренебрегайте этим пунктом ни в коем случае. Подшипник можно как перетянуть при установке, так и не дотянуть. При неправильной установке подшипника он может прослужить не более 1 тыс

км

При неправильной установке подшипника он может прослужить не более 1 тыс. км.

Неправильная запрессовка ступичного подшипника. При установке нового подшипника обязательно проверьте, нет ли никаких перекосов. Если криво запрессовать подшипник, нагрузки будут распределяться неравномерно. Несложно понять, что такой подшипник прослужит недолго;

Перегрузка автомобиля. Если вы любитель нагрузить свой автомобиль массивным грузом, знайте, первым кто берет на себя весь удар – ступичный подшипник. Будьте уверены, такая эксплуатация автомобиля однозначно приведет к замене ступичного подшипника;

Установка колесных дисков с вылетом непредусмотренным заводом изготовителем или установка проставок. Диски с большим вылетом так же приведут к преждевременному выходу из строя ступичных подшипников. При установке таких дисков, нагрузка на ступичный подшипник в разы возрастает.

Замена ступичного подшипника.

Становиться понятно, что надо избегать больших ям на дороге, покупать только качественные запчасти, доверять автомобиль только проверенным мастерам и правильно эксплуатировать автомобиль. При соблюдении этих правил ступичный подшипник прослужит Вам достаточно долго.

Как определить неисправность

Определять неисправность подшипников довольно просто. Главный признак — это физические, механические и термические симптомы: громкий неестественный звук при работе, вибрации, стук, тугой ход, шум, внешний дефект — являются свидетельством выхода из строя подшипника. Физическая (в том числе термическая) поломка и деформация видна невооруженным глазом.

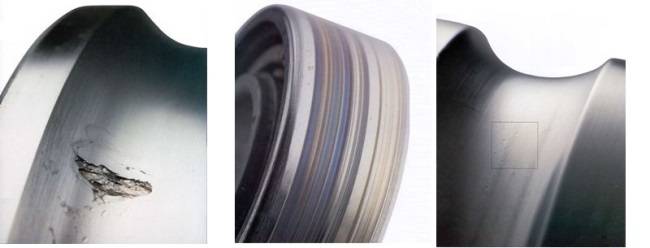

Разрушения поверхностей, выкрашивание, сколы, микротрещины, расслаивание, растрескивание, коррозия на посадочных поверхностях, абразивное истирание, атмосферная коррозия, оплавление электротоком, выбоины (или пластические деформации), повреждения при сборке на производстве, перегрев, раздробление деталей, фреттинг коррозия, повреждение сепаратора — все это будет являться результатом того, что ресурс уже исчерпан.

Разновидности ступичных подшипников

Телами качения в подшипниках ступицы являются шарики и ролики (конические либо цилиндрические). Рядов тел качения может быть один или два. Самое большее распространение получили радиальные (цилиндрические роликовые и шариковые) и радиально-упорные (конические роликовые) подшипники.

Что касается современных моделей, оборудуемых АБС, то подшипник ступицы в них является составной частью непосредственно самой ступицы. Он закрытый и необслуживаемый, а его ресурс идентичен сроку службы транспортного средства. При выходе узла из строя приходится менять ступицу в сборе.

Подшипники радиального типа монтируются по одному на ступицу. Они являются необслуживаемыми и закрытыми, для них не предусмотрена регулировка, а возможные люфты удаляются посредством посадки на ось и в ступицу с сильным натягом.

Радиально-упорные подшипники не редко монтируются по два на ступицу. Подобные узлы являются открытыми и посадка у них с малым натягом. Такая конструкция дает возможность выполнять регулировку с целью устранения люфтов.

На ведомой оси используются радиально-упорные подшипники, а на ведущей — радиальные ступичные. Например, на ВАЗ 2107 впереди на ступицах вмонтированы по два конических подшипника, а сзади — по одному шариковому. А на ВАЗ 2108 двухрядный цилиндрический компонент применяется спереди, а конические вмонтированы на задней оси.

Замена колесных подшипников

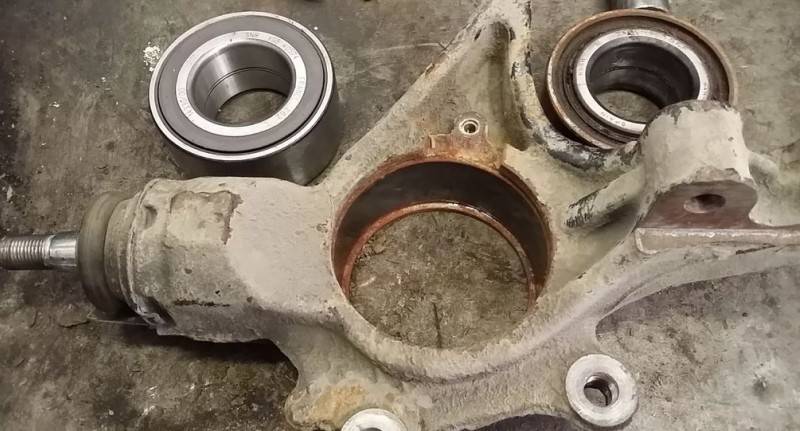

Подшипники колес (пример на фото) часто продаются вместе со ступицей как единый узел

Здесь есть несколько основных сценариев по денежным затратам. В зависимости от конструкции автомобиля производитель может предусмотреть замену подшипника как отдельно от ступицы (обычно на старых или бюджетных автомобилях), так и совместно со ступичным узлом.

Соответственно, во втором случае переплатить обычно придется раза в два. К примеру, вот стоимость ступичного узла (переднего или заднего) в сборе на бюджетный автомобиль Chevrolet Cruze, кузов J300. Как видите, выбор велик и цены разнообразны. Многое зависит от производителя, а оригинальные запчасти могут стоить по-настоящему больших денег:

Как мы и сказали ранее, цены на модели, в которых заменить можно только подшипник, могут быть значительно ниже: 700, 1 000, 2 000 рублей за подшипник. Однако при выборе запчастей есть важная особенность

Пытаться сэкономить на столь важном элементе категорически не стоит! Низкокачественная запчасть потребует скорой замены, а откровенный хлам просто опасен. Помните об этом!

Цены на оригинальную запчасть Шевроле Круз первого поколения:

Обычно для замены стараются подобрать надежный аналог, коих производится на территории Европы, Азии и Америки в изобилии. Тем самым можно значительно сэкономить, но при этом не потерять в качестве. Ведь не секрет, что продажа так называемых «оригинальных» запчастей втридорога – это чистой воды маркетинг. К примеру, ступичные подшипники SKF, производители деталей FAG, SNR, NSK и так далее, будут ходить ничуть не меньше оригинала.

К цене запчастей прибавляйте стоимость работ. Средняя стоимость работ в Москве – 1 500-2 000 рублей и порядка часа работ.

Безусловно, можно произвести замену самостоятельно. Но здесь нужны соответствующие знания, опыт и инструмент. Поэтому советовать вам производить подобный ремонт собственными силами мы не можем. Велика вероятность неправильной установки элементов (особенно если вы производите подобный ремонт в первый раз). О последствиях вы уже знаете…

Подшипник ступицы (ступичный) — назначение, виды, устройство

Ступичный подшипник (подшипник ступицы) – один из самый нагруженных узлов автомобиля, который воспринимает значительные радиальные нагрузки. В России из-за плохого качества дорог это особенно актуально. Редкий автомобиль у нас эксплуатируется по абсолютно ровным дорогам. В результате ударных нагрузок ступичный узел теряет герметичность и в него поступают грязь и вода. Это разрушающе действует на подшипник, он начинает подклинивать и люфтить. Также причиной выхода из строя может быть некачественная запрессовка или перетяжка ступичной гайки. Эти две причины чаще встречаются на уже замененных, неоригинальных подшипниках.

Внешними проявлениями нерабочего ступичного подшипника являются сильные удары в руль, вибрация, увод авто от прямолинейного движения из-за подтормаживания подшипника. Также “убитый” подшипник может издавать хруст – шарики разбили обойму и хаотично перекатываются.

Ездить с разбитым ступичным подшипником нельзя. В любой момент он может полностью заклинить и затормозить колесо на скорости

Если вы подозреваете выход подшипника из строя, передвигаться нужно крайне осторожно со скоростью не более 30 – 40 км / час, разумеется, в сторону автосервиса.

Самостоятельно диагностировать ступичный подшипник достаточно просто. Домкратим переднее колесо на ровной поверхности и пытаемся раскачать колесо поперек оси. Если есть люфт и вдобавок слышны щелчки и трески при вращении “от руки”, отправляем подшипник под замену.

Конструкции ступичных узлов иногда такие, что поменять подшипник в них нельзя. Он завальцован в ступицу при её изготовление. Встречается ситуация, когда на одну и ту же модель авто разного рынка (Европа и Азия) применяются как ремонтируемые ступицы, так и закрытые. Это проверяется по оригинальным каталогам запчастей

Также нужно обращать внимание на исполнение подшипника. Имеем ввиду, что на авто с АБС часто устанавливаются ступичные подшипники со специальным магнитным кольцом, которое работает в паре с датчиком АБС

Внешне они мало отличаются от простого подшипника.

Обычно ступичный подшипник у авторитетных брендов продается с комплектом крепежа – ступичной гайкой и по необходимости со стопорным кольцом, сальником. Мировые бренды, специализирующиеся на подшипниках такие: SNR (Франция), SKF (международная корпорация), FAG (Германия), NSK (Япония), KOYO (Япония, входит в TOYOTA), TIMKEN (США). Именно эти бренды, как правило, поставляют подшипники на комплектацию автозаводов. Что касается рынка запчастей, то нужно иметь в виду межбрендовую кооперацию. Она означает, что внутри коробки SKF можно обнаружить подшипник с гравировкой SNR и наоборот. Это означает, что SKF закупает у SNR некоторые модели подшипников, которые сами не производят или производят в недостаточном количестве. Качество этой продукции полностью соответствует требованиям SKF и он сохраняет свою фирменную гарантию на эту продукцию. Также нужно иметь в виду, что происходит периодическое поглощение брендов. Например, сейчас FAG и INA входят в группу Schaeffler Gruppe, а в коробках французов SNR часто находим высококачественные подшипники NTN (Япония).

Что касается перепаковщиков, то здесь есть определенная лотерея, так как контроль качества у этих брендов не такой жесткий как у вышеописанных марок. Перечислять их не будем, так как всё, что не перечислено выше – среднего и низкого качества перепаковка.

Часто встречается ситуация, когда подшипник ступицы в оригинальной упаковке производителя авто дешевле чем аналогичный, например от FAG или SKF. Это объясняется высокими затратами последних на рекламу и маркетинг. Смысла переплачивать в этом случае нет. Однако, надо предельно внимательно осмотреться покупаемый оригинальный подшипник. Встречаются подделки.

Правила замены неисправного подшипника

Избежать последующего раннего износа (или быстрого выхода из строя) позволит соблюдение основных правил.

  • Главное условие дальнейшей благополучной работы – соблюдение чистоты, защита от попадания чужеродных частиц и грязи при монтаже.
  • Подшипник извлекают из упаковки перед непосредственным монтажом.
  • Детали машины, где предстоит замена подшипника, должны быть закрыты, чтобы защитить от загрязнений место установки.
  • При замене следует избегать механического воздействия на него, нельзя наносить прямые удары по нему.
  • Запрессовка производится при помощи специальной втулки.

Подшипники ступиц – какими они бывают?

Среди огромного количества видов для ходовой части выбраны подшипники качения. В ходе продолжительных испытаний выяснилось, что именно этот тип обеспечивает наименьшее сопротивление вращению. В зависимости от марки и модели автомобиля в конструкции ходовой части могут быть использованы такие детали:

— радиальные шариковые;

— радиальные роликовые;

— радиально-упорные (конические) роликовые.

Подшипники могут иметь различную конструкцию. В классической компоновке¸ когда передняя подвеска является независимой, а задний мост ведущим, на каждой передней ступице устанавливают по два конических подшипника, а на задних по одному радиальному (чаще это роликовые или двухрядные шариковые.

Ключевой момент в обеспечении их работоспособности — это смазка. Радиальные подшипники изготавливаются с двухсторонней защитой. На заводе изготовителе они закрываются пластиковыми кольцами-пыльниками.

Естественно, внутрь корпуса закладывается смазочный материал, которого хватает на весь срок эксплуатации. Многие производители запрещают вскрывать свои изделия и производить замену смазки. В этом случае не гарантируется герметичность пыльников. Подшипник ступицы переднего колеса упорный и состоит из трёх отдельных частей: внутренней и внешней обоймы и кассеты с роликами. Они при установке промываются и смазываются смазкой типа «Литол», а защищаются сальниками, которые монтируются на ступицу отдельно.

Назначение ступицы переднего колеса

Чтобы понять, что такое ступица, стоит разобраться с её основным функциональным назначением. Для этого совершенно не обязательно иметь специальные познания в общем устройстве транспортных средств.

Ступица представляет собой особую деталь, которая обеспечивает возможность вращения колеса. Для этого оно должно быть максимально надёжно закреплено на полуоси. На ступицу прикручивается диск, а в конструкции её самой есть пара вращающихся подшипников. Функций у данного конструкционного элемента существует достаточно много. Вот самые основные из них.

  1. Основная задача ступицы – подвижное и одновременно надёжное соединение диска колеса на оси поворотного кулака.
  2. Обеспечение качественного торможения и надежности всей тормозной системы в целом. Причина в том, что тормозной диск также закреплён на ступице.
  3. В переднеприводных автомобилях ступица передаёт колесам вращательное движение по направлению от полуоси. Для этой цели предназначено специальное внутреннее отверстие со шлицами внутри, куда в процессе передвижения входит один конец полуоси. Это позволяет автомобилю свободно перемещаться по трассе.

Современный автомобиль имеет целую систему электронных датчиков, позволяющих в постоянном режиме получать огромное количество информации и обеспечивать максимально безопасное движение машины. Ступица переднего колеса в этом сложном процессе играет не последнюю роль.

Симптомы поломки

Вот тут самое интересное — как определить неисправность, есть несколько сто процентных методов.

1) «Сухой» хруст. Когда ступичный подшипник выходит из строя, то появляется звук как бы хруста при движении. Это перекатываются сферические элементы. Они разбили обойму в которой находились и теперь расположены не равномерно. Этот звук вы не с чем не перепутаете, поверьте, в салоне этот звук прекрасно слышится. Это самый первый симптом – как появился такой звук сразу же едем на СТО.

2) Вибрация. Если подшипник уже хорошо изношен, то должна появиться вибрация, как в руль так и в кузов. Это говорит о том, что сферические элементы уже хорошо износили обойму подшипника, еще немного и возможно наступит «клин». Срочно меняем.

3) Машину тянет в сторону. Также возможно, часть с неисправным элементом не работает нормально – если можно так выразится, она немного стопорится, а поэтому автомобиль будет тянуть в ту или иную сторону, как при неправильном сход-развале.

Ступичный подшипник. Причины поломки

Родные ступичные подшипники (которые устанавливаются на автомобиль с завода) способны пройти более чем 250 тыс. км,. при должной эксплуатации. Такой пробег подшипники могут выдержать благодаря прочным и надежным материалам, из которых сделаны. К более раннему выходу из строя ступичного подшипника приведут:

Частое попадание в ямы на высокой скорости. При попадании в ямы, вся подвеска автомобиля испытывает колоссальные нагрузки, ступичный подшипник не исключение;

Перегрев ступичного подшипника, например, из-за заклинившего суппорта или сильной затяжки. Если проигнорировать такую поломку как заклинивший тормозной суппорт, то ступица очень сильно нагреется и из нее вытечет смазка. Дальнейшая эксплуатация ступичного подшипника станет невозможной;

Потеря смазочного материала. Очень частая причина поломки. В дешевых ступичных подшипники производитель обычно не кладёт достаточного количества смазки, такой подшипник прослужит не более 30 тыс. км. Если брать качественный ступичный подшипник, то со временем смазочный материал из него просто-напросто выгорает или теряет свои свойства;

Неправильная затяжка ступичного подшипника. При установке ступичного подшипника надо обязательно знать, с каким моментом его затягивать

Это очень важно! не пренебрегайте этим пунктом ни в коем случае. Подшипник можно как перетянуть при установке, так и не дотянуть

При неправильной установке подшипника он может прослужить не более 1 тыс. км.

Неправильная запрессовка ступичного подшипника. При установке нового подшипника обязательно проверьте, нет ли никаких перекосов. Если криво запрессовать подшипник, нагрузки будут распределяться неравномерно. Несложно понять, что такой подшипник прослужит недолго;

Перегрузка автомобиля. Если вы любитель нагрузить свой автомобиль массивным грузом, знайте, первым кто берет на себя весь удар – ступичный подшипник. Будьте уверены, такая эксплуатация автомобиля однозначно приведет к замене ступичного подшипника;

Установка колесных дисков с вылетом непредусмотренным заводом изготовителем или установка проставок. Диски с большим вылетом так же приведут к преждевременному выходу из строя ступичных подшипников. При установке таких дисков, нагрузка на ступичный подшипник в разы возрастает.

Замена ступичного подшипника.

Становиться понятно, что надо избегать больших ям на дороге, покупать только качественные запчасти, доверять автомобиль только проверенным мастерам и правильно эксплуатировать автомобиль. При соблюдении этих правил ступичный подшипник прослужит Вам достаточно долго.

Причины поломки

Если честно, то подшипник это очень прочная часть ступицы. И чтобы его «убить» нужно постараться! Скорее всего, у вас выйдут из строя всевозможные стойки, резиновые втулки и прочие навесные части, но если «постараться» можно вывести из строя и этот элемент.

1) Большой пробег. Как бы банально не звучало, но большой пробег автомобиля изнашивает все узлы, и подшипник тут не исключение. Это основная причина неисправности, остальные вторичны. Примерно через 70 – 120 000 километров, у различных производителей по-разному. Вы услышите характерный хруст. Говорит о том, что эту деталь нужно менять.

2) Потеря герметичности. Подшипник имеет немного смазки, которая закрыта специальными кожухами из резины или пластмассы. Если они разрушаются, то смазка выходит и износ становится намного больше. Уже через пару тысяч километров можно услышать характерный гул, что говорит о неисправности.

3) Неаккуратная езда. Если будете постоянно влетать в ямы на больших скоростях, это также немного износит этот узел. Хотя как я уже писал выше, быстрее выйдут из строя другие элементы подвески.

4) Неправильная запрессовка. Это вторичная причина, при ремонте могут неправильно запрессовать новый подшипник, например — наискосок. Таким образом, при движении он будет стоять не правильно, что его достаточно быстро износит, примерно через пару – тройку тысяч километров опять нужно будет менять.

5) Если слишком сильно затянули. Такое бывало особенно на наших отечественных авто, подшипник перетягивали при замене, таким образом, он нагревался больше обычного, что также способствует снижению ресурса и последующей поломки. Так что нужно учитывать силу закручивания, обычно она указывается в инструкции.

Это все основные причины, однако как вы видите две последние это «кривые руки» автосервиса. Так что меняем только на проверенных станциях, которые дают гарантию на работы. Иногда выгоднее посмотреть на официальные станции.

Как проверить ступичный подшипник на ходу

Во время движения автомобиля, если появился посторонний шум в салоне, он становится раздражителем слуха для водителя. Найти источник шума порой сложно, потому что издавать звук могут многие узлы и детали машины. Попробуйте разогнать автомобиль. Некоторые шины на высокой скорости могут создавать гул, и тем самым дезинформировать водителя.

Видео проверки на ходу:

Узнать с какой стороны неисправность можно способом маневрирования:

  1. Поверните влево, нагрузка на левую ось уменьшится, если звук исчез или ослаб – значит проблема с левой стороны.
  2. Поверните вправо нагрузка на левую сторону увеличится, появится гул, значит предположение, что неисправность с левой стороны – верно.
  3. Попробуйте изменять скорость и чередование поворотов влево и вправо.
  4. Прислушайтесь, как будут изменяться частота и тон звука. Он может снижаться, повышаться, а иногда исчезать вовсе.

Разогните на ровной дороге автомобиль, сбросьте газ, двигайтесь по инерции. Пусть пассажир прислушается откуда идет гул. Проверьте свои предположения. Сделайте диагностику на вывешенных колесах автомобиля, используя домкрат.

Видео 1: «С какой стороны гудит»

Видео 2: «С какой стороны гудит»

Причины поломки

К изготовлению подшипниковой продукции ожидаемо предъявляются высокие требования и стандарты, и вполне обоснованно — это одни из наиболее высокоточных изделий: применение простирается от механизмов на производстве, робототехники, до всевозможных видов транспорта, механизмов и оборудования. Правильный подбор, применение и сервис, в согласии с соблюдением технических условий эксплуатации, основной фактор, позволяющий использовать ресурс подшипников в течение длительного периода. Вследствие того, что рабочие условия и производственная необходимость создают повышенные нагрузки, а подчас и перегрузки, происходит преждевременный выход из строя. Срок службы подшипников напрямую зависит от плотности металла, устойчивости металла к физическим, химическим и термическим условиям работы, качеством смазывающих веществ и профессиональным сервисом и обслуживанием.

Что нужно для замены ступичного подшипника

Чтобы заменить ступичный подшипник своими руками, нужно быть предельно осторожным и свои силы не переоценивать. В условиях СТО это сделать значительно проще и быстрее. В большинстве таких предприятий работают опытные мастера, которые пользуются профессиональными инструментами для того чтобы выбить подшипник из ступицы.

Приняв решение о проведении работ своими силами, необходимо ответить на вопрос, как снять ступичный подшипник и каким образом взамен него поставить новый.

Для этого необходимо приготовить:

  • новый подшипник, желательно европейского производства, стопорные кольца и гайка ступицы;
  • схему ступицы и детальную инструкцию по проведению работ;
  • помещение для ремонта с тисками и хорошим освещением ремонтируемого узла;
  • специальное приспособление для съема подшипника;
  • набор ключей и головок с воротком;
  • круглогубцы, которые могут понадобиться для снятия стопорного кольца;
  • смазка (литол);
  • отрезок трубы длиной до метра в качестве рычага.

Перед началом работ следует детально продумать, как лучше снимать подшипник ступицы. Делая это впервые, лучше пригласить помощника. Особого внимания при подготовке заслуживает съемник ступичного подшипника. С его помощью можно аккуратно снять подшипник, не повредив колесо и другие детали машины. С его устройством и принципом работы лучше ознакомиться заранее. Обычно у такого съемника подшипника ступицы достаточно простое устройство.

В его основе металлический стержень и соединенные с ним две-три металлические лапы. Их концы загнуты внутрь. Лапы удобно перемещать по стержню для удобства захвата. Их можно разворачивать, чтобы вынимать подшипник или другие детали.Используя имеющиеся в комплекте хомуты, поврежденный подшипник снимается легче. Для снятия прикипевших подшипников на СТО может применяться как механический так гидравлический съемник для снятия ступичного подшипника. Работа с приспособлением для съема подшипников требует внимательности и аккуратности. Здесь кувалда и выколотка недопустимы, т.к. посадочное место на ступице может быть повреждено.

О подшипниках качения

Чаще всего используется именно этот тип подшипника, что обусловлено его конструктивными особенностями. Устройство довольно простое. Имеется наружное и внутреннее кольцо, сепаратор, который не только удерживает, но и разделяет тела качения. Так нагрузка на них распределяется более равномерно. Помимо этого, есть и собственно тела качения, которые могут иметь различные формы (коническую, цилиндрическую, круглую и т. д.).

Так вот, нередко изготавливаются подшипники, имеющие не один ряд тел качения, а несколько. Обычно речь идет о двух-, трех- и четырехрядных. При этом они могут выполнять различные функции. Одни воспринимают радиальные нагрузки, другие – осевые, третьи – радиально-осевые. В принципе, тут все понятно, поэтому идем дальше.

Как проверить подшипник ступицы заднего колеса на стоячей машине

Нет существенной разницы в проверке по сравнению с передней подвеской. У переднеприводных авто вывешенные задние колеса проворачиваются вручную, как описывалось выше. Попробуйте взяться рукой за пружину подвески, и тогда вибрации передадутся в руку.

Аналогично наличие люфта проверяют пошатыванием в вертикальной и горизонтальной плоскостях. Различайте звук трения тормозных колодок и как звучит неисправный podshipnik. Если шарики сработались, то будет слышно, как они перекатываются.

Автомобиль с задним приводом проверяют вращением приводной оси:

  • «Зад» слегка приподнимают;
  • ставят машину на ручник;
  • запускают двигатель и разгоняют до скорости 30-40 км/ч на спидометре, что соответствует 60-80 км/ч;
  • слушают одну сторону, затем те же действия, с другой стороны.

Видео «Как проверить подшипники ступицы заднего колеса»

На этих видео проверка происходит в гараже или на площадке. Обслуживаемым узлам ступицы нужна регулировка люфта, затяжка гайки до нужного момента, шплинтовка.

Диагностика заднего подшипника:

Пример регулировки без использования динамометрического ключа:

Все признаки неисправности ступичного подшипника (фото и видео).

Добрый день. В сегодняшней записи мы поговорим о признаках неисправности ступичного подшипника. После прочтения статьи, вы легко продиагносируете ваши ступичные подшипники, и научитесь определять их неисправности задолго до появления критического люфта.

Какие бывают ступичные подшипники?

Есть два принципиально разных типа ступичных подшипников.

На ведущих колесах применяют плоские опорные подшипники:

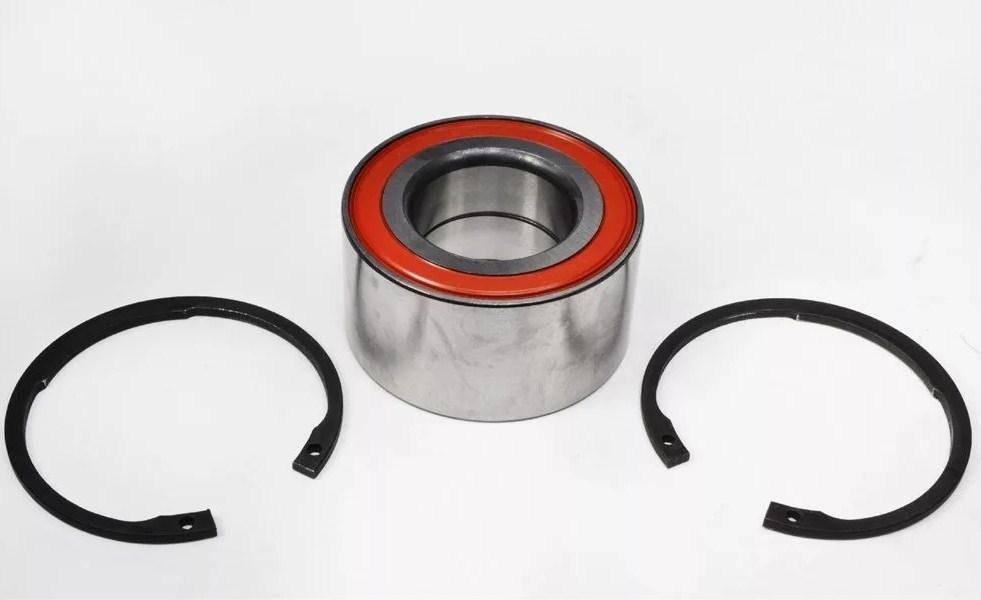

Вот так выглядит ступица ведущего колеса в сборе:

На ведомых колесах, в большинстве случаев, используют два конических подшипника установленных навстречу друг другу.

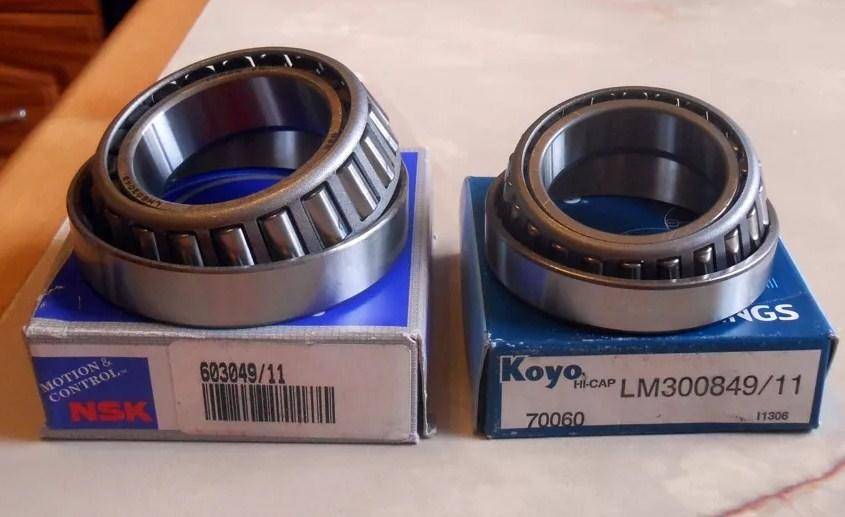

Вот так выглядят ступичные подшипники такого типа:

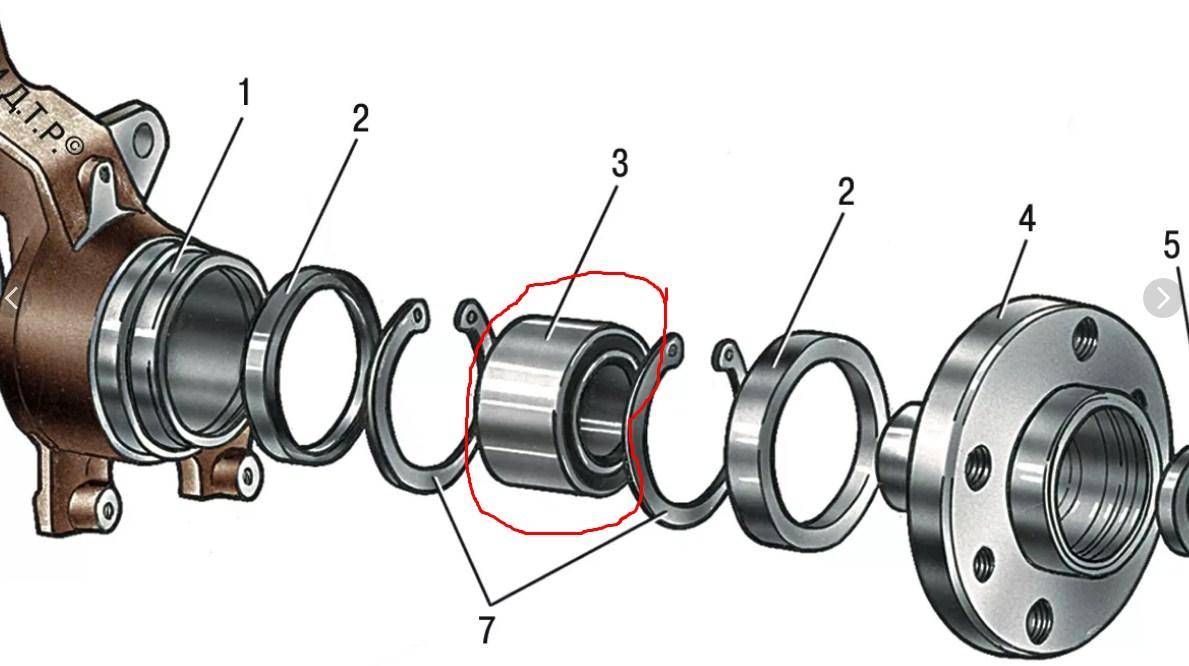

Вот так выглядит ступица в сборе:

Как и почему изнашиваются ступичные подшипники?

Не смотря на кажущуюся простоту конструкции, подшипники имеют очень сложную технологию изготовления.

Ролики и опорные поверхности сделаны из пластичной стали с поверхностным уплотнением (закалкой или легированием). Если подшипник перекатить он треснет при первом попадании в яму, а если оставить сырым, он очень быстро износится и загудит.

Для того чтобы уменьшить трение, в ступичные подшипники набивают специальные тугоплавкие смазки, а для фиксации роликов на месте они устанавливаются в сепаратор из тугоплавкого пластика.

При повреждении любого из элементов подшипника он приходит в негодность.

В большинстве случаев, причина отказа подшипников — естественный износ. При появлении люфта между роликами и беговыми дорожками сначала появляется повышенный шум при работе, а при критическом значении износа, колесо начинает натурально болтаться, как в этом видео примере:

Эта неисправность проявляется и прогрессирует постепенно. В большинстве случаев ее причиной является вымывание смазки из подшипника. Резко с трассы заехали в глубокую лужу, через две недели готовьтесь менять подшипники. Дело в том, что при движении на больших скоростях подшипники нагреваются до высоких температур, а смазка в них расплавляется. При заезде в лужи, подшипник резко охлаждается и подхватывает воду (при охлаждении). Как итог — часть смазки вымывается, а вода и грязь остаются.

Естественно, подшипники не могут служить вечно, но попадание воды значительно сокращает их ресурс.

Гораздо реже причиной износа подшипника является выплавление или поломка сепаратора. В этом случае происходит смещение роликов в подшипнике и, как следствие, резко появляется запредельный люфт или даже заклинивание.

Вот пример поломки подшипника вследствие разрушения сепаратора:

Наименее вероятная причина отказа подшипника — механическое разрушение беговой дорожки или ролика. Как правило, это происходит на начальном этапе (при приработке) или после резких ударов.

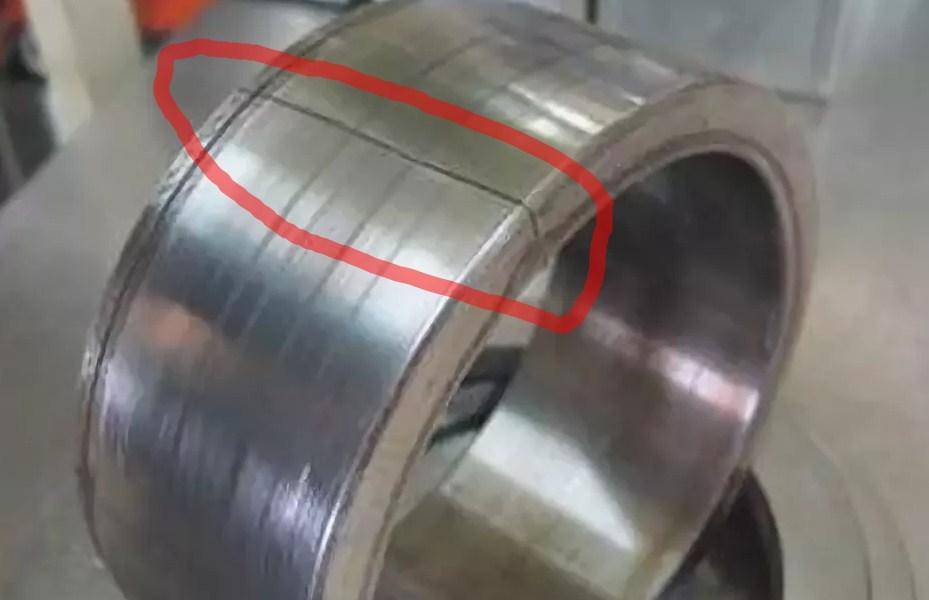

Вот пример такой поломки подшипника:

Каждая из приведенных мной неисправностей проявляется и появляется по-своему.

Признаки неисправности ступичного подшипника:

Повышенный шум и гул.

Гул увеличивается при возрастании нагрузки на подшипник (при повороте в сторону неисправного подшипника).

Если подшипник загудел, можете быть уверены — в нем уже нет смазки, и даже если ее набить, долго он не проработает т.к. в нем появился люфт. Если подшипник конусный то после замены смазки, при условии что его износ не стал запредельным, а ступица правильно отрегулирована, он может работать ещё несколько лет! Плоские упорные подшипники ведущих колес набивать смазкой бесполезно, так как они не регулируются их лучше сразу менять.

Как уже было обозначено выше — при запредельном износе ступичных подшипников колеса начинают болтаться

На гудящих подшипниках можно проездить несколько недель или даже месяцев, но это не очень комфортно в плане шума.

Появление вибрации или болтанки, похожей на спущенное колесо.

Так проявляются и выплавление сепаратора и разрушение роликов или беговых дорожек.

При вывешивании автомобиля на домкрат, колесо с повреждённым подшипником будет явно болтаться….

Если вы обнаружили эту неисправность, вам следует незамедлительно ехать в сервис, соблюдая все меры предосторожности

Дело в том, что вам не важно, что именно случилось с подшипником — в любом случае в нем люфт, и он может заклинить

Если вы больше любите смотреть видео предлагаю вам посмотреть вот этот ролик про диагностику ступичных подшипников:

Заключение.

На этом у меня сегодня все. Я надеюсь, что благодаря статье вы легко определите первые признаки неисправности ступичного подшипника. Если у вас остались вопросы или если вы хотите дополнить статью, пишите комментарии.
