СНЯТИЕ, ДЕФЕКТОВКА И УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
СНЯТИЕ, ДЕФЕКТОВКА И УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
Распределительный вал установлен в отверстии подшипников, выполненных в теле головки блока цилиндров, и зафиксирован упорным фланцем. Распределительный вал воздействует на клапаны через коромысла, установленные на шпильки в верхней части головки блока цилиндров и закрепленные гайками через держатели коромысел.
Вам потребуются: теже инструменты, что и для снятия ремня привода газораспределительного механизма, крышки головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»), а также торцовая головка «на 13», ключ «на 13», динамометрический ключ.
1. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
2. Снимите зубчатый шкив распределительного вала (см. «Замена сальника распределительного вала»).
ПРИМЕЧАНИЕ
Распределительный вал можно заменить, не снимая головку блока цилиндров. В данном подразделе замена распределительного вала для наглядности показана на снятой головке блока цилиндров.
3. Отверните гайку крепления…
4. …снимите со шпильки коромысло с держателем…
5. …и извлеките гидрокомпенсатор.
6. Аналогично снимите остальные коромысла и извлеките гирокомпенсаторы.
7. Выверните два болта крепления…
8. …снимите упорный фланец…
9. …и извлеките распределительный вал из тела головки блока цилиндров.
ПРЕДУПРЕЖДЕНИЕ
При каждом снятии распределительного вала заменяйте сальник новым.
10. Осмотрите распределительный вал.
На шпоночной канавке и резьбовой части на носке вала не должно быть повреждений и износа, а в проточке под упорный фланец – следов чрезмерного износа и забоин. Поверхности опорных шеек и кулачков должны быть хорошо отполированы, без повреждений. Если есть следы заеданий, перегрева, глубокие риски или ступеньки от износа, замените вал.
ПРЕДУПРЕЖДЕНИЕ
Шлифовка кулачков распределительного вала для устранения ступенчатого износа запрещена, так как при изменении размеров профиля кулачков будут нарушены фазы газораспределения.
11. Измерьте высоту профиля кулачков (размер между вершиной и затылочной частью кулачка) и сравните с номинальным размером, указанным в табл. 5.1.
| Таблица 5.1 НОМИНАЛЬНЫЙ РАЗМЕР ПРОФИЛЯ КУЛАЧКОВ | |
| Измеряемый кулачок | Номинальный размер, мм |
| Кулачок впускного клапана | 37,559 |
| Кулачок выпускного клапана | 37,559 |
12. Измерьте диаметры опорных шеек распределительного вала и ихподшипников, вычислите зазоры в подшипниках валов, определяемые половиной разности между диаметрами подшипников в головке блока цилиндров и диаметрами шеек (табл. 5.2 и 5.3).
При износе, превышающем допустимый, замените распределительный вал на ремонтный, так как перешлифовка шеек на ремонтный размер не предусмотрена.
| Таблица 5.2 НОМИНАЛЬНЫЕ ДИАМЕТРЫ ШЕЕК И ПОДШИПНИКОВ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА | ||
| Номер шейки | Диаметр шейки, мм | Диаметр подшипников, мм |
| 1 | 44,74–44,76 | 44,783–44,808 |
| 2 | 44,99–45,01 | 45,033–45,058 |
| 3 | 45,24–45,26 | 45,283–45,308 |
| 4 | 45,49–45,51 | 45,533–45,558 |
| 5 | 45,74–45,76 | 45,783–45,808 |
| Таблица 5.3 РЕМОНТНЫЕ ДИАМЕТРЫ ШЕЕК И ПОДШИПНИКОВ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА | ||
| Номер шейки | Диаметр шейки, мм | Диаметр подшипников, мм |
| 1 | 45,12–45,14 | 45,163–45,188 |
| 2 | 45,37–45,39 | 45,413–45,438 |
| 3 | 45,62–45,64 | 45,663–45,688 |
| 4 | 45,87–45,89 | 45,913–45,938 |
| 5 | 45,12–45,14 | 45,163–45,188 |
ПРЕДУПРЕЖДЕНИЕ
При установке нового распределительного вала коромысла клапанов замените новыми. Перед первым пуском двигателя и для улучшения условий приработки рекомендуется добавить в моторное масло противозадирную антифрикционную присадку.
13. Установите смазанный моторным маслом распределительный вал в тело головки блока цилиндров. Установите все ранее снятые детали в порядке, обратном снятию.
ПРЕДУПРЕЖДЕНИЕ
Пускать двигатель после установки распределительного вала можно не ранее чем через один час, это время необходимо для полимеризации герметика.
14. Отрегулируйте натяжение ремней привода генератора и компрессора кондиционера, а также насоса гидроусилителя рулевого управления.
Вернуться в оглавление
Все права на фото и текстовые материалы принадлежат ООО «Издательский Дом Третий Рим»
Методы ремонта распредвала
И, прежде, чем сразу же бросаться в крайность и думать о замене распредвала, его нужно попробовать отремонтировать. Если, конечно, вы уже не задумывались о том, чтобы поменять свой штатный на тюнинговый спортивный распредвал.
Когда речь идёт о такой процедуре, как ремонт распредвала, то своими руками основную процедуру ремонта в гараже вы вряд ли сможете выполнить. Ваша задача, снять головку блока цилиндров и вместе с распредвалом приехать в мастерскую, где возможен ремонт или восстановление распредвалов.
Основные дефекты, при которых требуется восстановление распредвала: биение (деформация) вала, износ кулачков и износ шеек. Не забывайте, для чего мы привозим в мастерскую ГБЦ – дефектовка и, при необходимости ремонт постели распредвала, обязательная комплексная процедура.
Устранение деформации распредвала. Этот дефект устраняется способом поэлементной холодной правки, которая позволяет привести в порядок как стальные, так и чугунные распредвалы.
Биение (изгиб) распредвала устраняют на призмах при помощи пресса. При этом методе естественным образом должны быть учтены допуски производителя распредвала, относительно допустимого биения.
После устранения биения обязательно производится динамическая балансировка. Иначе все усилия были напрасны. Восстановление распредвалов таким методом производится на специальных станках.

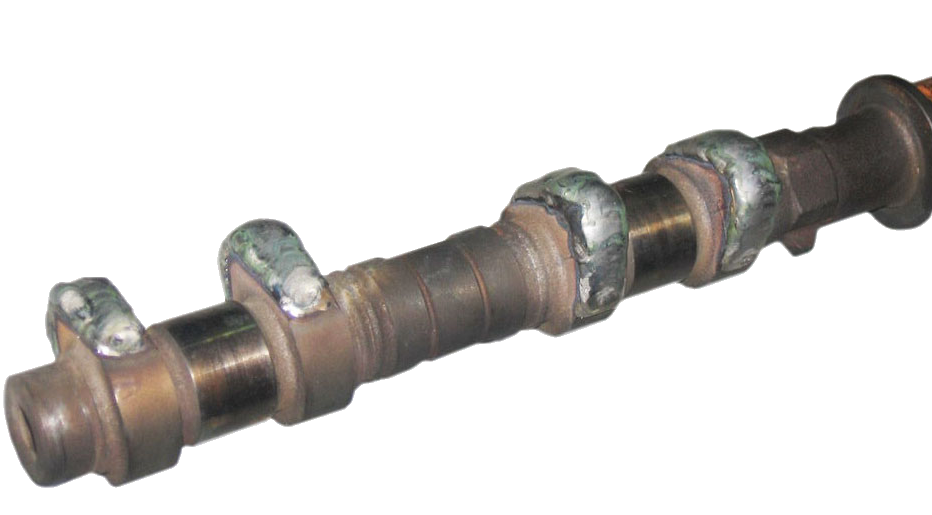

Восстановление кулачков распредвала и износ шейки устраняется таким методом, как напыление распредвала либо шлифовкой.
Изношенный кулачок шлифуется до вывода износа и восстановления профиля. Не следует забывать, что после шлифовки кулачка высота подъёма клапана не должна измениться. Иначе будет нарушен процесс фаз газораспределения.
Восстановление кулачков распредвала методом шлифовки, рекомендуется выполнять всего один раз. В противном случае нарушается радиус вершины кулачка, и, соответственно, происходит сбой фазы газораспределения. То есть, следующим этапом, после первого ремонта распредвала, служит замена распредвала.
Для опорных шеек распредвала применяется расточка (шлифовка) до уменьшенных ремонтных размеров. При этом варианте ремонта распредвала, затем применяются втулки. Если же шейки наращивают, то другие детали растачивают под их размер. Для небольшого слоя наращивания применяется осталивание либо хромирование шеек.
Реставрация методом напыления распредвала производится с применением порошковой проволоки многокомпонентного состава (алюминий – цинк). После процедуры напыления распредвала твёрдость покрытия не уступает заводским параметрам. Но, специалисты не рекомендуют проводить ремонт методом напыления более одного раза.
Цена замены
Стоимость замены распредвала в автосервисах может быть разная, она во многом зависит от сложности производимых работ. Легче всего заменить вал на ВАЗ-классике или 8-клапанном двигателе 2108-15. Цена замены также зависит от уровня станции ТО – в крупных автотехцентрах стоимость будет несколько дороже.
Добро пожаловать! Фазы газораспределения — не все люди знают что это такое, поэтому мы сегодня вам попытаемся объяснить это и показать на примере как правильно нужно устанавливать фазы газораспределения по меткам.
Примечание! Для установки фаз газораспределения, вам необходимо будет запастись: Отвёрткой, а так же тремя гаечными ключами «на 8» «на 10» и ««на 13», а так же нужно обязательно запастись специальным ключом для проворачивания шкива коленвала! (Если специального ключа у вас нет,тогда вместо него можно использовать головку «на 36»)
Что такое фазы газораспределения? Попробуем вам объяснить всё простыми словами, под фазами газораспределения понимается тот момент, когда поршень в двигателе движется вверх и вниз по определённому заданному интервалу. Если фазы газораспределения нарушены, то в таком случае поршень сбивается с определённо заданного интервала и вследствие чего получается неровная работа двигателя.
Когда нужно устанавливать фазы газораспределения по меткам? Как уже и говорилось ранее, при сбитых фазах двигатель у автомобиля начинает работать не ровно, а именно:
- У автомобиля уменьшается мощность.
- А так же если повышается расход топлива.
- И если двигатель у автомобиля начинает работать с перебоями, то есть глохнет на холостом ходу и возможно холостые обороты двигателя будут скакать.
Восстановление распредвала
О том, что распредвал вашего двигателя нуждается в восстановлении или хотя бы диагностике, вам не придется долго гадать. Вы сразу определите возникшую неисправность по нехарактерной работе мотора и датчику распределительного вала.
Не стоит принимать поспешных решений и сразу же менять распредвал, однако затягивать с восстановлением распредвала тоже не стоит, ведь данная деталь имеет непосредственное отношение к фазам газораспределения, что отражается и на стабильной работе цилиндров.
Провести сложную процедуру восстановления или ремонта распредвала своими руками, без специального оборудования, конечно, не получится, поэтому лучше довериться профессионалам.
Так, восстановление распредвалов в Ростове-на-Дону — одна из самых популярных оказываемых нами услуг, и мы гарантируем качественное проведение ремонтных работ.
Как правило, восстановление распредвала требуется в случае возникновения следующих дефектов:
- деформация вала (биение);
- износ кулачков;
- износ шеек.
Первый из перечисленных дефектов можно устранить при помощи поэлементной холодной правки, с помощью которой можно исправить распредвалы из чугуна и стали. Биение (его ещё называют изгиб) исправляется с помощью пресса на призмах
Во время этого метода важно учитывать возможные допуски производителя о биении распределительного вала
Цены на восстановление распредвала
| Восстановление распредвала грузовиков | 12000-35000 руб. |
После того, как биение будет завершено, в обязательном порядке следует произвести динамическую балансировку, чтобы затраченные усилия не были напрасными. Для данного метода восстановления используются специальные станки.
С помощью метода напыления сварки распредвала либо шлифовки выполняется восстановление кулачков распредвала восстановление шейки.
Вышедший из строя кулачок будет отшлифован до того момента, как износ будет выведен, и профиль — восстановлен.
Важно, чтобы после проведения данной процедуры не изменилась высота подъема клапана, в противном случае может быть нарушение процесса фаз распределения газов. Чтобы восстановить опорные шейки, используется метод шлифовки, который уменьшает ремонтные размеры
В этом случае после шлифовки применяются ремонтные втулки. В случае, если происходит наращивание шеек, то прочие детали растачивают под их размер. Если нужен небольшой слой наращивания, то используется осталивание или хромирование или сварка
Чтобы восстановить опорные шейки, используется метод шлифовки, который уменьшает ремонтные размеры. В этом случае после шлифовки применяются ремонтные втулки. В случае, если происходит наращивание шеек, то прочие детали растачивают под их размер. Если нужен небольшой слой наращивания, то используется осталивание или хромирование или сварка.
После окончания работ твёрдость покрытия равна заводским параметрам.
А ещё ремонт распредвала обязательно должен сопровождаться заменой старых деталей на новые: оси, ролики, подшипники, втулки толкателей.
Как выгодно обменять авто с пробегом
Чтобы гарантировать законность услуги обмена авто с пробегом и ее объективную стоимость, процесс купли-продажи стоит проводить в проверенном автоцентре. Здесь клиенту предложат:
- Диагностику старой модели, на основании которой будет определена ее стоимость;
- Выбор машин на обмен, абсолютно новых или обладающих чистой историей пробега: все автомобили проходят криминалистическую экспертизу, потому в автосалоне никогда не будут продавать автомобиль с “темным прошлым”;
- Юридическое сопровождение сделки: клиент заключает нотариально заверенный договор и при необходимости может воспользоваться кредитными услугами банка-партнера автосалона;
- Оперативность услуги: клиенту не нужно искать покупателей для своего ТС, он лишен необходимости улаживать вопросы с ГАИ или банком. Перечисленные функции — задача автоцентра.
Читайте тут! Как измерить компрессию в цилиндрах двигателяТаким образом при минимальном наличии документов возможно купить автомобиль улучшенной комплектации в течение от одного до трех дней. Услуга обмена авто с пробегом дает возможность регулярно менять автопарк владельца, приобретая его лучшие модели.
Можно ли восстановить гбц под распредвалы
В результате ли какого несчастного случая, или же за большим пробегом, приходится заниматься ремонтом ГБЦ и её компонентов, а именно распределительного вала (или валов) и клапанов. Неисправность головки блока цилиндров. Проблемы с ГБЦ, из-за которых двигатель перестаёт нормально работать:
1. Дефекты, нарушение целостности привалочной плоскости. В большинстве случав, это искривление привалочной плоскости, т.е. той плоскости, которая прилегает к блоку цилиндров. Тот случай, когда говорят «головку повело». 2. Трещины корпуса ГБЦ и\или её частях. 3. Износ, загрязнение или повреждение сёдел клапанов и износ направляющих втулок. 4. Повреждение резьбы на корпусе ГБЦ. 5. Выработка постелей распредвала(ов), шеек и кулачков распредвала(ов)
Как решить проблему с ГБЦ, исправить поломку? Стоит ли ставить крест на повреждённой головке блока цилиндров? Искать ли на разборке замену аварийной ГБЦ?
Всегда есть вероятность отремонтировать головку блока цилиндров. Причём вероятность эта хоть и зависит от масштаба катастрофы, однако, всё же, больше вероятности отнести повреждённый узел к приёмщику металла.
Привалочная плоскость восстанавливается методом шлифования. Однако, помимо этих работ, необходимо будет провести ряд операций по исключению последствий уменьшения высоты корпуса.
Трещины корпуса ГБЦ, обычно, способствуют превращению головки блока цилиндров в цветной металлолом. Однако, в определённых случаях, есть возможность восстановления, которая, в свою очередь, определяется в индивидуальном порядке.
Износ, загрязнение или повреждения сёдел клапанов, в зависимости от каждого случая, можно решить разными путями. В большинстве случаев, серьёзный ремонт этих частей ГБЦ, проводится только один раз. Ремонт направляющих втулок клапанов, производится как заменой, так восстановлением, в зависимости от модели двигателя.
Повреждение резьбовых соединений ГБЦ. Типичная ситуация для любителей ввернуть свечи воротом с усилием 120 Нм, вполне решаема. Как удаление сломанной свечи, так и восстановить резьбовое соединение крышек распредвала – носят индивидуальный характер, несмотря на это – практически, в большинстве своём – решаемая проблема.
Выработка постелей распредвала и шеек с кулачками самого распредвала, а также его изгиб. Поэтапное восстановление повреждённых или выработанных поверхностей, практически всегда возможно осуществить, хотя и в этом случае, некоторые специалисты, утверждают об одноразовости такого ремонта, в чём заложен определённый смысл. Изгиб, с сопутствующими процедурами, практически всегда может быть исправлен.
Источник
Тел.
Санкт-Петербург, Софийская ул. 95
https://youtube.com/watch?v=tevB1eKeeVU
Момент и последовательность затяжки постели распредвалов
Последовательность затяжки крышки распределительных валов
Правильная затяжка постели распределительных валов, а также остальных деталей головки блока цилиндров определяет нормальное функционирование всех узлов и агрегатов. Так, для того, чтобы затянуть резьбовые соединения используется типовая схема затяжки и динамометрический ключ.
Перед тем как устанавливать болты на место, необходимо их хорошо промыть и смазать силиконовой смазкой
Для того чтобы правильно затянуть болты необходимо знать последовательность. Она начинается со средней части и поэтапно переходит непосредственно к краям. Детальную последовательность можно увидеть на фотографии ниже.
Схема затяжки каждого болта постели распредвала с нумерацией
Что касается непосредственно силы затяжки, то она составляет 8,0-10,0 Нм . После того, как постель установлена на головку блока, болты соединения закручиваются руками или без особой силы при помощи трещотки с головкой.
Закручиваем все болты от руки, но не затягиваем
Динамометрический ключ для затяжки резьбовых соединений
В каких случаях понадобиться затягивать постель распределительных валов
Болты закручены. Отмечены стрелочками
Затяжка постели распределительных валов понадобится в том случае, если её перед этим демонтировали для проведения восстановительно-ремонтных работ. Так, в каких случаях понадобится снимать постель, рассмотрим более детально:
- Замена распределительных валов, толкателей или сальников клапанов.
- Капитальный ремонт головки блока.
- Ремонтные операции с двигателем.
- Замена отдельных элементов головки блока цилиндров.
Затяжка постели распределительных валов на 16 клапанном ВАЗ-2112: порядок и момент
Многие автомобилисты слышали, что необходимо правильно затягивать резьбовые соединения на 16-клапанном двигателе ВАЗ-2112, но никогда этого сами не делали. Так, момент затяжки определяется изготовителем и указан в сервисных мануалах по ремонту.
Видео об установке распредвалов и разрезных шестерней на 16 клапанный мотор
Момент и последовательность затяжки постели распредвалов
Последовательность затяжки крышки распределительных валов
Правильная затяжка постели распределительных валов, а также остальных деталей головки блока цилиндров определяет нормальное функционирование всех узлов и агрегатов. Так, для того, чтобы затянуть резьбовые соединения используется типовая схема затяжки и динамометрический ключ.
Перед тем как устанавливать болты на место, необходимо их хорошо промыть и смазать силиконовой смазкой
Для того чтобы правильно затянуть болты необходимо знать последовательность. Она начинается со средней части и поэтапно переходит непосредственно к краям. Детальную последовательность можно увидеть на фотографии ниже.
Схема затяжки каждого болта постели распредвала с нумерацией
Что касается непосредственно силы затяжки, то она составляет 8,0-10,0 Нм . После того, как постель установлена на головку блока, болты соединения закручиваются руками или без особой силы при помощи трещотки с головкой.
Закручиваем все болты от руки, но не затягиваем
Динамометрический ключ для затяжки резьбовых соединений
В каких случаях понадобиться затягивать постель распределительных валов
Болты закручены. Отмечены стрелочками
Затяжка постели распределительных валов понадобится в том случае, если её перед этим демонтировали для проведения восстановительно-ремонтных работ. Так, в каких случаях понадобится снимать постель, рассмотрим более детально:
- Замена распределительных валов, толкателей или сальников клапанов.
- Капитальный ремонт головки блока.
- Ремонтные операции с двигателем.
- Замена отдельных элементов головки блока цилиндров.
Последствия неверной затяжки постели
К последствиям неправильной затяжки постели распределительных валов можно отнести следующее:
- Утечка масла из-за образования щели или неплотного соединения.
- Пропускание воздуха внутрь ГБЦ.
- Нарушение в работе двигателя или головки блока.
- Попадание посторонних предметов (воды, грязи, пыли).
Все эти факторы могут негативно сказаться на работе головки блока цилиндров и главного силового агрегата.
Момент и последовательность затяжки постели распределительных валов на 16-клапанном двигатели ВАЗ-2112 должны быть правильными, поскольку данный фактор влияет на работу головки блока и двигатель в целом. Так, неверное проведение процедуры может повлечь более серьезные последствия. Если автолюбитель не в состоянии сделать это самостоятельно, то необходимо обратиться на автосервис, где все сделают быстро и качественно.
Выездная компьютерная диагностика
Достаточно распространены случаи, когда без видимых сбоев и повреждений, загораются лампочки ошибок на приборной панели. А времени на автосервис или самостоятельное изучение проблемы нет. Отличной альтернативой в таком случае будет компьютерная диагностика с выездом. Буквально в течении получаса можно произвести ряд операций:
— быстрое удаление ошибок из ЭБУ
— процесс прохождения тестов, вследствие которых активируются исполнительные элементы
— адаптация датчиков системных блоков
— кодировка непосредственно электронного блока управления (ЭБУ)
Компьютерная диагностика авто доступна для более 100 электрических элементов в автомобильной системе. Поэтому специалисты выездной технической помощи могут произвести диагностику климатического контроля, парк троника, иммобилайзера, бензинового и дизельного двигателя, подвески, если установлена система (Air Matik), центрального замка и всей системы безопасности, системы навигации, приборной панели, сидений, дверей, радио, управление рулевым колесом и т.д.
Плюсы выездной диагностики действительно велики, так как здесь используется официальное программное управление, где практически еженедельно обновляются данные. В этом случае компания может гарантировать высокую точность результата. При этом владельцу автомобиля выдадут печать чек, благодаря встроенному принтеру. Печать чек — это диагностический лист, на котором располагаются все существующие на автомобиле ошибки. Здесь же каждая ошибка — это код, который расшифровывается на месте. Вполне возможно воспользоваться выездной компьютерной диагностикой, перед тем как приобрести авто. Это наиболее точный и безошибочный способ узнать о состоянии транспортного средства. Услуга доступна как для легковых, так и для грузовых автомобилей.
Ремонт постели распредвала своими силами АвтоНоватор
Здравствуйте, уважаемые автомобилисты! Вдруг возникла неприятно-непонятная ситуация. Начав проводить тюнинг двигателя путем замены распредвала, или ремонта головки блока цилиндров, для устранения каких-то неисправностей, вдруг выясняется, что происходит зажимание распредвала.
Причины износа постели распредвала
Вроде бы никаких видимых дефектов: шейки в норме, блок двигателя в порядке, вкладыши заменены. Паниковать нет причин. Проведем дефектовку постели распредвала.
Ремонт или восстановление постели распредвала своими силами возможно лишь в части, касающейся выявлению неисправностей и съёму постели. Ремонт, восстановление постели придётся выполнять на станке. Такова особенность этой детали. Но, давайте по порядку.
Причины выхода из строя постели распредвала, напрямую влияют и на возникновение неисправностей шеек распредвала.
- относительно долгий срок службы двигателя;
- «масляное голодание». Проще говоря, работа двигателя определенное время с недостаточным уровнем моторного масла;
- отсутствие определенного масляного давления в двигателе;
- двигатель работает со старым или засорившимся масляным фильтром;
- разжижение масла, происходящее из-за попадания в него топлива;
- перегрев двигателя, и не обязательно он может быть явным (когда пар над капотом до неба).
Для того, чтобы принять решение о том, что нужно: замена, ремонт, восстановление постели распредвала, необходимо провести элементарную проверку состояния постели.
Проверка диаметров производится при помощи индикаторного нутромера, который настроен на определенный размер.
Полученные результаты вы сравниваете с теми параметрами, которые указаны в мануале от производителя. Кстати, данную операцию очень желательно выполнять и тогда, когда вы решили произвести замену штатного распредвала на тюнинговый распредвал.
После получения результатов и сравнения их с требуемыми, нужно принимать решение. Вариантов всего два: замена постели и ремонт (восстановление) постели распредвала. Третьего не дано. Мы не станем вам описывать последствия того, как неисправная постель распредвала, в итоге, приводит к необходимости капитального ремонта двигателя или замене головки блока цилиндров.
Ремонт постели распредвала
Восстановление постели распредвала своими силами, как уже говорилось, сводится к тому, что вы определяете неисправность и снимаете постель. Затем вы везёте её в мастерскую, где существует специальный станок, на котором можно провести расточку или хонингование постели распредвала. Станки для восстановления постели распредвала относятся к разряду постельно-расточных.
Желательно для консультации и подготовки везти и ГБЦ. Это связано с тем, что перед ремонтом постели ГБЦ потребует специальной обработки – напыления алюминиево-цинкового порошка.
Восстановление постели распредвала проводится одним из двух способов: расточка или хонингование. Саму технологию вам вряд ли будет интересно знать. Специалист, работающий на данном станке, доводит поверхность постели до требуемых параметров.
При этом вам скажут, возможен ли ремонт постели распредвала, или проще и эффективней будет произвести замену постели на новую.
https://youtube.com/watch?v=7NYwV6NXP3w
Параллельно с ремонтом постели распредвала
Вы помните, какие причины приводят к выходу из строя постели распредвала. Поэтому, расточка постели является всего лишь шагом в комплексе ремонтно-диагностических работ. Попутно вам придётся выяснить и устранить причину возникновения неисправности постели распредвала.
А для этого нужно:
- диагностировать систему смазки в т.ч. и масляного насоса;
- провести чистку и промывку масляных каналов блока и ГБЦ;
- проверка системы охлаждения двигателя;
- проверка топливной системы.
Естественно, при обнаружении неисправностей – ремонт для того, чтобы исключить в дальнейшем возникновение причин выхода из строя постели распредвала.
Удачи вам при ремонте постели распредвала.
Снятие распредвала ВАЗ 2110.
1. Снимаем трос газа с кронштейна.
2. Ключом на 10 откручиваем гайки крепления кронштейна троса газа (инжекторный мотор).и снимаем его.
3. Отверткой ослабляем хомуты крепления двух отводящих шлангов вентиляции картерных газов и снимаем шланги со штуцеров клапанной крышки.
4. Отверткой ослабляем хомут сапуна и снимаем шланг.
5. Ключом на 10 откручиваем гайки крепления клапанной крышки и снимаем крышку.
6. Снимаем прокладку клапанной крышки.
7. На инжекторном двигателе ключом на 10 откручиваем гайки «массовых» проводов и снимаем их со шпилек.
8. Ключом или головкой на 10 откручиваем две гайки и болт заглушки, снимаем ее с уплотнительным кольцом.
9. А на карбюраторном двигателе, снимаем корпус трамблера.
10. Снимаем шестерню распредвала. Откручиваем верхнюю гайку крепления задней крышки кожуха ремня ГРМ (описано в замене помпы).
11. Ключом или головкой на 13 равномерно, за несколько приемов, чтобы не сломать крышку распредвала, откручиваем десять гаек постели распредвала и снимаем со шпилек переднюю и заднюю постели распредвала.
12. Немного отведем заднюю крышку защитного кожуха ремня ГРМ от головки блока цилиндров, снимаем распредвал.
Эксплуатация и ремонт распредвалов
Распределительный вал— деталь достаточно надежная, которая «проходит» как минимум, до первого серьезного ремонта двигателя. В случае, если у вас классическая модель двигателя без гидрокомпенсаторов, через каждые 10-15 тысяч километров необходимо контролировать зазоры распредвала с рокерами, выполнять их настройку. Во всех типах двигателей следует контролировать натяжку ремня или цепи ГРМ. Подобные узлы имеют ограниченный ресурс работы. Со временем цепи могут растягиваться и задевать в работе блок двигателя.
Неисправности распредвалов
Распредвалы, как и все «трущиеся» детали, подвергаются механическому износу. Также приходят в негодность подшипники, может разрушится и потерять форму сальник распредвала. Поломка распредвала может в последствии вывести из строя другие механизмы двигателя.
Причинами подобных проблем могут быть:
- естественный износ распредвала;
- низкое качество масла;
- недостаточное давление масла;
- недостаточный уровень масла;
- нарушения температурных режимов работы двигателя (вне рабочего диапазона температур масло становится жидким и частично теряет свои свойства);
- механические повреждения, например натяжной ролик и ремень распредвала имеют ограниченный срок эксплуатации, при разрыве ремня ГРМ двигатель и распредвалы могут получить значительный урон.
Диагностика и ремонт распредвала
Возможные проблемы с распредвалом выдает шум при его работе. Причиной шума может быть подшипник распредвала, требующий замены.
Если стучит распредвал, вероятней всего, выработка рабочих поверхностей привела к критичным люфтам. Обычно валы имеют допуски на размер выработки и искривления. В случае возникновения шумов необходимо выполнить замеры поверхностей распредвала. Стук распредвала — повод срочно обратится в сервисный центр.
Падение давления масла в двигателе также может указывать на износ распредвала.
Как проверить распредвал? Самый надежный способ — снять распредвалы. Если они имеют явные, ощутимые задиры и полосы, необходимо восстановление либо замена. Для определения точных значений выработки потребуются микрометры различных модификаций. В случае, если ремонт неизбежен, необходимо выполнить полноценную диагностику головки блока цилиндров и всех узлов ГРМ.
Как восстановить распредвалы? Распредвалы, имеющие допустимые размеры выработки и кривизны, подлежат восстановлению. В случае относительно небольшого износа вал лишь немного корректируют шлифовкой. При более значительном износе на поверхности наносится гальваническое напыление хрома или железа. Когда требуется значительное восстановление, выполняется наплавка металла с помощью газовой либо электродуговой сварки. После выполняется точная подгонка поверхностей контакта. Постель распредвала (место, куда устанавливается распределительный вал) протачивается на специальном станке либо вручную с помощью «разверток». Все элементы тщательно шлифуются, доводятся до номинальных размеров. Подобные процедуры требуют серьезных знаний технологии процесса и наличия специального оборудования.
Замена распредвала
Как установить новый распредвал самому? Замена распредвала — сложная процедура, но, если вы обладаете необходимыми знаниями и навыками, такую операцию можно выполнить и в условиях домашней мастерской. До начала работ тщательно изучите узлы и механизмы двигателя, и узнайте, как снять его элементы.
Восстановление постели распредвала
Перед тем, как приступать к ремонту постели, необходимо вначале определить, поможет ли он в устранении неисправности. Бывают случаи, когда деталь уже не подлежит ремонту из-за слишком сильного износа и тогда ее лучше просто заменить.
Диагностика детали производится при помощи устройства, которое называется нутрометр. Этот индикаторный прибор настроен на определенные величины и при их отсутствии подает соответствующий сигнал. После проверки, полученные значения сравниваются со стандартными и на основе этих данных можно принимать решение о проведении ремонта.
Непосредственно перед диагностикой и ремонтом, нужно вначале снять распредвал. Для этого откручивается клапанная крышка и снимается привод механизма ГРМ. После этого, откручиваются болты крепления вала и он снимается. Затем уже вытаскивают саму постель.
Ремонт распредвала производится на специальном станке, который предназначен для его расточки или хонингования. Растачивая постель, ремонту нужно подвергнуть и саму головку блока цилиндров, так как стандартные размеры будут нарушены, то и расположение отдельных частей ГБЦ тоже нужно сменить.
Наверняка провести расточку постели самостоятельно будет очень трудно, поэтому лучше всего поручить эту задачу более опытному специалисту с соответствующим уровнем знаний. Он доведет постель до требуемых размеров и правильно выполнит хонингование.
После ремонта постели не забудьте устранить неисправности, которые довели распредвал до такого состояния. Ведь отремонтированный элемент не даст гарантии того, что он не выйдет из строя вновь, так как основные проблемы будут не решены. Теперь остается только поставить постель отрегулировать клапанный механизм и настроить двигатель под новые параметры.
Тормозная система
| Замена тормозных колодок (барабан.система цена за ось без ремонта разжимных валов) | 2350-7000р |
| Снятие установка суппорта (дисковые тормоза) | 2100р |
| Переборка суппорта (замена направляющих) | 2000Р |
| Переборка суппорта (замена механизма самоподвода) | 3500р |
| Снятие установка тормозного диска | 1600р |
| Снятие установка разжимного вала | 1062р |
| Снятие установка разжимного вала (с реставрацией посадочных шеек) | 3200р |
| Снятие установка тормозных колодок (барабанная система)(цена за колесо) | 1600р |
| Снятие установка тормозного барабана | 480р |
| Замена тормозного рычага | 700р |
| Клепка тормозных колодок 1 пара | 800р |
Лада 2108 Ракета Бортжурнал ремонт постели распредвалов гбц ваз 2112 или шеснаря
