Установка и настройка спортивного распредвала своими руками

Настройка разрезных шестерен на ваз 2112 16 клапанов

Решил все-таки поделиться некоторыми данными, несмотря на возможную критику со стороны матерых тюнеров)

Итак, разрезные шестерни на сток валы — тема, которая регулярно всплывает на различных форумах, в том числе и этом. Помню читал в одной из тем про валы года 3 назад. По инету уже давно ходит одна и та же статья с разными вариациями http://www.kartuning.ru/engine-cylin. ernier-pulleys На 16-кл двиг обещают до 7 л.с. в пике при установки шестерен. Как правило, большинство людей не рекомендует крутить сток валы на шестернях — лучше не сделаешь, а можно и хуже сделать.

Но весной мне попалась информация, что есть какой-то класс соревнований, где нестандартные валы запрещены по регламенту, и механики ставят шестеренки просто на сток валы и настраивают их. Меня это немного заинтриговало, а тут как раз продавались шестерни за 1000 р.

В общем, поставили их на машину, произвели замеры по логам https://www.drive2.ru/l/7192553/ По расчетам по МРВ возможная прибавка — 3, 4 л.с. Прибавка маленькая, поэтому в принципе не ощущается.

А теперь — что изменилось по разгону: — весной я записывал несколько роликов на телефон и фотик, считал потом время 0-200 по спидометру — получалось 53-55 с. ЭБУ М73 с прогой FCC. — после установки шестерен также делал несколько замеров на М73 — вышло 48-50 с. Т.е. ушло примерно 5 с в разгоне до 200 по спидометру — с недавнего времени экспериментирую с Я 7,2, на переправленной серийной проге получилось время 44-46 с, а т.к. стартую я не особо и переключаюсь тоже, то 0-200 по спидометру за 45 с в умелых руках моя машина сделает — а это уже достаточно неплохо для околостока.

В общем, как-то так) С точки зрения серьезного тюнинга — баловство в чистом виде, а просто логи поснимать — в принципе сгодится. По крайней мере — для себя я нашел ответы — что это дает. Стоит ли тратить на шестерни 1500-2000 р и потом палить бенз на настройке ради 3-4 л.с. — вопрос скорее философский).

Источник

Установка и замена распредвалов ВАЗ-2112 16 клапанов: фото, видео

Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.

На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ

https://youtube.com/watch?v=rR42oOIgHEE

Видео материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.

Процесс замены распредвалов

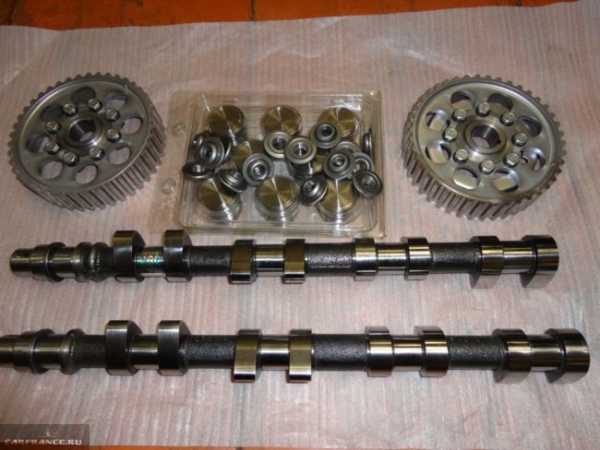

Распределительные валы с шестернями и крепежными элементами

Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.

Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.

Демонтаж распределительных валов

  1. Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
  2. Снимаем крышку ремня привода ГРМ.

Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ

Теперь, необходимо демонтировать клапанную крышку

Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов

Выкрутив гайки крепления снимаем клапанную крышку

Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.

Отсоединяем датчик аварийного давления масла

При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.

Схема демонтажа и затяжки болтов корпуса подшипника распредвалов

Демонтируем корпус подшипников распредвала.
Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.

C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»

Снимаем две задние заглушки головки блока

Вынимаем впускной распредвал.
Вынимаем выпускной распредвал.

Вынимаем распределительные валы с посадочных мест

Выпрессовываем сальники с распределительных валов.

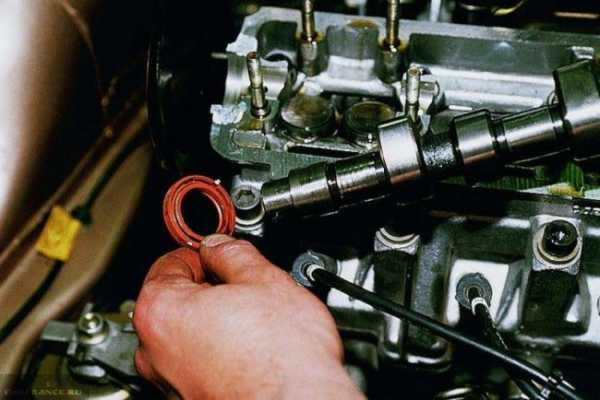

Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.

Установка распределительных валов

Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:

  1. Моторным маслом смазываем кулачки и опорные шейки валов.

Смазываем шейки и кулачки распределительного вала моторным маслом

Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.

Слева показан впускной распредвал, а справа выпускной

Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.

Как необходимо наносить герметик на крышку корпуса подшипников распредвала

Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом.
Прессуем новые сальники и устанавливаем задние заглушки.

Прессуем новые сальники в на распределительные валы

Собираем остальные детали, которые были снятые с автомобиля.

Выбор

Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.

Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.

Маркировка впускного распредвала Маркировка выпускного распредвала

Нюансы

При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.

При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.

Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально

Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые

На впускной есть дополнительная каемочка под датчик фаз.

Замена стандартного распредвала на спортивный.

Распределительный вал двигателя автомобиля отвечает за скорость и время открытия клапанов для подачи топливовоздушной смеси и вывода образовавшихся газов. Замена штатного распредвала на спортивный, поможет увеличить крутящий момент за счет изменения высоты подъема клапанов.

В спортивных распределительных валах увеличен цикл открытия клапанов, что приводит к оптимальной подаче смеси в цилиндры поршневой системы. Кулачки такого механизма имеют оригинальный плавный профиль, который обеспечивает оптимальные фазы газораспределения.

Установленный на автомобиле тюнингованный распределительный вал обеспечит ровную работу двигателя без «стука пальцев», т.е отодвигает границу детонации. Еще одним плюсом установки спортивного вала будет внушительное уменьшение использования топлива и количество вредных веществ от газов, выбрасываемых в атмосферу, существенно снизится.

Существует три основных вида спортивных распределительных валов в зависимости от условий эксплуатации автомобиля и качества покрытия полотна дороги. А именно:

  1. Распределительный вал, предназначенный для поездок по городу, так называемый низовой вал.
  2. Распределительный вал для езды по трассе за пределами населенных пунктов, его еще называют верховым.
  3. И третий вид распределительного вала – это универсальный вал, который можно использовать в нескольких случаях.

При увеличенных оборотах возможна установка распредвала с большим расстоянием при подъёме клапанов кулачков. За эту функцию отвечают верховые распределительные валы.

Если увеличение мощности двигателя при определенной частоте вращения является конечной целью доработки автомобиля, тогда возможно ухудшение других технических характеристик. При увеличении скорости вращения двигателя «низовые» распределительные валы «недотягивают» до стандартных норм. И, наоборот, при работе двигателя при пониженных частотах или на холостом ходу работа «верховых» распредвалов является неудовлетворительной.

Контур профиля кулачков необходимо сделать более увеличенным и без острых углов для увеличения крутящего момента при низких оборотах и более коротким и заостренным при максимальной скорости вращения двигателя автомобиля.

Регулировка клапанов кулачкового механизма – обязательная операция, которую необходимо провести после установки на автомобиль спортивного распределительного вала. Если этого не сделать, возможна некорректная работа двигателя. На высоких оборотах мощность увеличится, в случае, когда клапан для впуска топливовоздушной смеси поднимется выше выпускного клапана. Если установить параметры спортивного распределительного вала на так называемое «запаздывание», когда высота подъёма выпускного клапана больше высоты впускного, мощность усилится при низкой частоте вращения двигателя авто.

Спортивный распределительный вал необходимо подбирать с учетом определенных технических задач, а также с учетом особенностей и условий эксплуатации авто.

Тема: Полезно знать / Что внутри

В идеале, при движении поршня вниз, в цикле впуска, открывается впускной клапан, происходит всасывание топливной смеси и клапапн закрывается. А т.к. фаза и время работы кулачка распредвала факсированы, то идеал этот сбудется только при определенных оборотах и при определенном положении дроссельной заслонки. Получается, что чем больше обороты двигателя, тем быстрее закроется впускной клапан, недолив топливной смеси, и, наоборот, чем меньше обороты, тем позднее закроется клапан, соответственно, перелив топлива. Т.е. если надо получить от распредвала прибавку в мощности, то придется пожертвовать работой автомобиля на холостом ходу и крутящим моментом в рабочем диапазоне.

Классификация спортивных и тюнингованных распредвалов

Естественно, что для разных автомобилей используются различные спортивные распределительные валы. Однако, все они подразделяются на несколько классов. Данная классификация в первую очередь указывает диапазон работы двигателя, на котором вал дает максимальную эффективность.

Низовые

Так различают низовые распредвалы. Данный вид валов обеспечивает небольшую величину подъема клапана, но при этом отсутствует зона перекрытия клапанов (когда впускной и выпускной клапан приоткрыт одновременно). В этом случае предотвращается попадание рабочей смеси из камеры сгорания обратно во впускной тракт. Однако, малая высота подъема вызывает попадание недостаточного количества смеси на высоких оборотах, что уменьшает максимальную мощность. В связи с этим такой класс распредвалов применяется для автомобилей городской ориентации – ситикары.

Преимуществом низовых распредвалов является высокий показатель крутящего момента на низких оборотах. Это позволяет резко ускорятся с места (на светофорах, перекрестках). На среднем диапазоне такие распредвалы ведут себя подобно серийным, а вот на высоких даже уступают им.

Универсальные

Данный класс распредвалов еще именуют «трасса-город». Они не слишком отличаются по показателям от серийных, и имеют высокие характеристики именно на средних оборотах двигателя.

Верховые распредвалы

Распредвалы так называемого «верхового» класса обладают широкой зоной перекрытия клапанов и обладают широкими фазами. Это способствует наполнению двигателя смесью на верхах, за счет увеличения показателя проходного сечения в клапанных зонах и благодаря такому эффекту, как инерционный наддув. Последнее явление представляет собой втягивание воздушно-топливной смеси в камеру сгорания, за счет выхода продуктов горения в выпускной коллектор. Получается как бы эффект вакуумного всасывания. В этом случае двигатель получает заметную прибавку в мощности, и крутящий момент имеет максимальное значение в зоне высоких оборотов. Однако, на низах это приводит к провалам в работе мотора за счет того, что часть смеси выталкивается обратно во впускной коллектор. Причем чем выше значения максимума крутящего момента по отношению к оборотам мотора, тем сильнее проявляется негативный эффект на низах. Именно верховые распредвалы еще подразделяют на два подвида верховые тюнинговые и верховые спортивные. Они отличаются друг от друга лишь фазовыми характеристиками.

Верховые спортивные распредвалы

Верховые спортивные распредвалы абсолютно не предназначены для движения в городских условиях. Они обладают значительным провалом на низких диапазонах работы двигателя, и максимальной отдачей лишь на предельных режимах работы.

Наладка или как выставить метки узлов ГРМ на ВАЗ 2106 самостоятельно

Расшифровка пометок

Без предварительного базирования поршней и клапанов установка цепи грм на ВАЗ 2106 по меткам невозможна. Стало быть, значимость отметок вовсе не условно-декоративная. Знаки дают понимание о положении деталей внутри мотора:

  • Пометка на шкиве КВ, совпадающая с длинной черточкой на передней крышке, означает достижение поршнями 1 и 4 цилиндров ВМТ.
  • Метка на звездочке РВ, совмещенная с приливом на постели, информирует о закрытых клапанах в 4 цилиндре – здесь происходит такт сжатия.

При совпадающих отметках бегунок распределителя зажигания обращен в сторону 4 цилиндра, а клапана последнего закрыты. По аналогии с настройкой сцепления на «классике» , однозначность взаимного расположения коленчатого и распределительного валов служит базой для проведения регулировки зазоров в клапанном механизме, процедуры выставления зажигания.

Как восстановить совпадение меток

При вытянутой цепи пометки «уйдут». Основная сложность заключается в том, чтобы вернуть их в положение обоюдного совпадения. Эта работа совмещается с демонтажем старой цепки. Однако спешить ее снимать не стоит – рассогласование всех заводских маркеров чревато.

Базой служит положение коленвала, при котором отметка шкива совпадает с длинной чертой на передней крышке. При этом засверловка звезды распредвала должна находиться ближе к приливу. Этого нужно добиться в первую очередь. Стоит помнить, что передача выполнена с соотношением 2:1 – двум оборотам коленчатого вала соответствует один оборот распределительного.

  • Снять звезду распределительного вала, удалить все остальные шестерни и ограничитель цепи.
  • Вынуть цепочку.
  • Поставить звездочку «распреда» обратно (без цепки), закрутить болт, притянуть, фиксируя деталь за зубцы отверткой.
  • Провернуть распредвал до совпадения отметок на звезде и постели.
  • Зафиксировав звездочку отверткой, отвернуть болт и снять ее.
  • Установить новые цепку, звезды, башмак натяжителя и пластину успокоителя.

Излишние опасения при демонтаже звездочки РВ не уместны. В конструкции вала предусмотрен штифт. Кроме передачи крутящего момента он выполняет роль фиксатора определенного положения.

Как одеть цепь

Монтаж новой цепочки начинается с ее насадки на новую звезду коленвала. Далее монтируются успокоитель, башмак натяжителя, ограничитель. Цепка пропускается через шестерню приводного вала с попутным его закреплением. После она насаживается на звездочку распределительного вала, и выполняется корректировка ее положения по циклу:

  • Одеть на вал.
  • Посмотреть на относительное расположение засверловки и прилива.
  • Снять.
  • Передвинуть на один зуб в нужную сторону.

Завершающая процедура – натяжка цепки, в ходе которой натяжитель закручивается до упора хорошим усилием. После вращения КВ ключом производится окончательный контроль совпадения знаков.

Эксплуатация и ремонт распредвалов

Распределительный вал— деталь достаточно надежная, которая «проходит» как минимум, до первого серьезного ремонта двигателя. В случае, если у вас классическая модель двигателя без гидрокомпенсаторов, через каждые 10-15 тысяч километров необходимо контролировать зазоры распредвала с рокерами, выполнять их настройку. Во всех типах двигателей следует контролировать натяжку ремня или цепи ГРМ. Подобные узлы имеют ограниченный ресурс работы. Со временем цепи могут растягиваться и задевать в работе блок двигателя.

Неисправности распредвалов

Распредвалы, как и все «трущиеся» детали, подвергаются механическому износу. Также приходят в негодность подшипники, может разрушится и потерять форму сальник распредвала. Поломка распредвала может в последствии вывести из строя другие механизмы двигателя.

Причинами подобных проблем могут быть:

  • естественный износ распредвала;
  • низкое качество масла;
  • недостаточное давление масла;
  • недостаточный уровень масла;
  • нарушения температурных режимов работы двигателя (вне рабочего диапазона температур масло становится жидким и частично теряет свои свойства);
  • механические повреждения, например натяжной ролик и ремень распредвала имеют ограниченный срок эксплуатации, при разрыве ремня ГРМ двигатель и распредвалы могут получить значительный урон.

Диагностика и ремонт распредвала

Возможные проблемы с распредвалом выдает шум при его работе. Причиной шума может быть подшипник распредвала, требующий замены.

Если стучит распредвал, вероятней всего, выработка рабочих поверхностей привела к критичным люфтам. Обычно валы имеют допуски на размер выработки и искривления. В случае возникновения шумов необходимо выполнить замеры поверхностей распредвала. Стук распредвала — повод срочно обратится в сервисный центр.

Падение давления масла в двигателе также может указывать на износ распредвала.

Как проверить распредвал? Самый надежный способ — снять распредвалы. Если они имеют явные, ощутимые задиры и полосы, необходимо восстановление либо замена. Для определения точных значений выработки потребуются микрометры различных модификаций. В случае, если ремонт неизбежен, необходимо выполнить полноценную диагностику головки блока цилиндров и всех узлов ГРМ.

Как восстановить распредвалы? Распредвалы, имеющие допустимые размеры выработки и кривизны, подлежат восстановлению. В случае относительно небольшого износа вал лишь немного корректируют шлифовкой. При более значительном износе на поверхности наносится гальваническое напыление хрома или железа. Когда требуется значительное восстановление, выполняется наплавка металла с помощью газовой либо электродуговой сварки. После выполняется точная подгонка поверхностей контакта. Постель распредвала (место, куда устанавливается распределительный вал) протачивается на специальном станке либо вручную с помощью «разверток». Все элементы тщательно шлифуются, доводятся до номинальных размеров. Подобные процедуры требуют серьезных знаний технологии процесса и наличия специального оборудования.

Замена распредвала

Как установить новый распредвал самому? Замена распредвала — сложная процедура, но, если вы обладаете необходимыми знаниями и навыками, такую операцию можно выполнить и в условиях домашней мастерской. До начала работ тщательно изучите узлы и механизмы двигателя, и узнайте, как снять его элементы.

Тюнинговые и спортивные распредвалы ВАЗ

Каждый из нас старается всячески улучшить свой автомобиль, и путей к этому находится великое множество. Когда же речь заходит о двигателе, все в один голос твердят об увеличении его мощности

Хотя, если более серьёзно подойти к вопросу, то прежде надо обратить внимание на его крутящий момент

Мы знаем, что выжать наибольшую мощность возможно при стабильных максимальных оборотах, но такой режим двигателя применяется редко. Обычному водителю более важна приёмистость автомобиля, который послушно отзывается на педаль газа как в режиме хода с места, так и при его разгоне. Такое поведение машины обеспечивается большим и относительно постоянным крутящим моментом на низких и средних оборотах, чем и «грешат» ВАЗовские двигатели. На низкой частоте вращения коленчатого вала у них отсутствует достаточная «тяга».

Владельцы автомобиля ВАЗ часто жалуются на дёрганье машины в начале движения, заметные провалы при резком нажатии на «газ», у многих быстро «летит» сцепление и практически все отмечают неэффективность пятой передачи. Действительно, при оборотах двигателя менее 3000 об./мин. наблюдается его недостаточная приёмистость. Кривая крутящего момента зависит от параметров газораспределения, так называемых «фаз распредвала», а также «время-сечения» открытия клапанов, которые задаются профилем кулачков распредвала. В зависимости от его угла поворота и получается разная величина открытия клапана. Для лучшего функционирования автомобиля на низких оборотах добиваются быстрой подачи в цилиндр необходимого объёма рабочей смеси, то есть заметно сужают фазу открытия впускного клапана.

В отличие от обычных распредвалов, в спортивных моделях используются кулачки с другими геометрическими размерами. Их более высокая и широкая форма приводит к тому, что клапан поднимается на большую высоту и дольше находится в открытом состоянии, что обеспечивает подачу полноценной смеси. Профиль кулачков отличается плавностью форм, что делает работу механизма газораспределения более надёжной на широких фазах.

Из всего вышесказанного следует, что максимальная мощность двигателя и его крутящий момент могут иметь различные величины. И если использование стандартного распредвала предполагает увеличенный крутящий момент на средних оборотах, то спортивный обеспечивает максимальную отдачу на высоких оборотах двигателя. Спортивный распредвал на автомобили ВАЗ устанавливается с разрезной шестерней (звёздочка или шкив распредвала), с помощью которой становится возможна более точная регулировка и настройка фаз. С её помощью настраивается наибольшая мощность на необходимых оборотах двигателя.

Применением тюнинговых распредвалов можно добиться работы двигателя под нагрузкой без заметных перебоев даже при снижении оборотов до предельного уровня. При этом отодвигается граница детонации, то есть перестают «стучать пальцы» на малых и средних оборотах коленвала. Заметно снижение расхода топлива и уменьшение токсичности выхлопных газов. Как следствие, уменьшается склонность двигателя к детонации, а значит, увеличивается его ресурс.

Распредвалы на ВАЗовских двигателях довольно чувствительны к регулировке зазоров, поэтому на тюнинговых распредвалах заметно увеличен участок сбега кулачков на стороне закрытия клапана. Это облегчает регулировку зазоров и в несколько раз снижает их количество. Проследим этот факт на следующем примере: после установки тюнингового распредвала регулировка клапанных зазоров требуется после 60 000 км пробега двигателя. При использовании обычного распредвала потребовалось бы не менее четырёх регулировок. Это заметно увеличивает срок эксплуатации изделия и экономит средства и время, необходимые на каждую регулировку клапанов. Посчитайте сами: грамотная регулировка занимает не менее 3,5 часов и стоит порядка 20 у.е.

Источник

Крутящий момент и его влияние на работу мотора

Для того, чтобы разобраться, зачем автомобилю нужен спортивный распредвал, следует рассмотреть проблему крутящего момента с технической стороны. Наверное, не раз владельцы отечественного автопрома чувствовали, что двигатель становится более-менее приемистым лишь после отметки в 3000 об/мин. До этого показателя любая попытка выдавить из движка быстрый разгон приводит к провалам в работе и дерганью авто. Что в итоге приводит к поломкам сцепления. А на пятой передаче, пока не разгонишь авто до приемлемого значения скорости, оно вообще ехать отказывается. Это получается из-за того, что на низких и средних оборотах показатель величины крутящего момента очень низкий, это в разы уменьшает тяговитость мотора в независимости от его мощности. Самым оптимальным вариантом является двигатель, у которого как в низком, среднем, и высоком диапазонах, показатель крутящего момента стабилен и максимально приближен к пиковому. Но, к сожалению, такой идеальный вариант еще не создан. Хотя, благодаря тюнингу, можно немного приблизиться к идеалу.

Зависимость оборотов двигателя и крутящего момента

Установка нестандартных спортивных распределительных валов на двигатели ВАЗ 2112, 21124, 21126 и 11194.

%product1_r%В этой статье мы рассмотрим установку спортивных и тюнинг распределительных валов на двигатели ВАЗ 2112, 21124, 21126 и 11194. Для начала нужно вспомнить о том, что двигатели 2112 и 21124 обладают собственным ременным приводом газораспределительного механизма и несовместимы с ГРМ двигателей 21126 и 11194 – это стоить учитывать при покупке разрезных шестерёнок. У шестерёнок двигателя 21126 и 11194 зуб скругленный, поэтому ремень, помпа, нижняя шестерня коленвала и шестерни распредвалов у него свои.

Для установки распредвалов вам необходимо сделать следующее:

1. Отсоединить разъемы ДПДЗ, РХХ и ДМРВ, ослабить хомуты, стягивающие впускной патрубок на ресивере, ослабить хомут вентиляции картеров крышки ГБЦ и демонтировать впускной патрубок в сборе с ДМРВ;

2. Открутить гайки, которыми прикручен ресивер к ГБЦ, удобнее всего это делать трещоткой с головкой на 13;

3. Снять ресивер в сборе с дросселем;

4. Снять кожух ремня ГРМ с помощью трещотки и короткой головки на 8;

5. Ослабить болты шестерёнок распредвалов;

6. Выставить положение коленвала в ВМТ 4 цилиндра, совместив метку на маховике и, ослабив натяжной ролик, снять ремень с шестерёнок распредвалов;

7. Полностью открутить болты шестерёнок распредвалов и снять сами шестеренки. Будьте внимательны – шпонки фиксации шестеренок на распредвалах могут вылететь и в виду своего небольшого размера легко потеряться;

8. С помощью трещотки и головки на 8 открутить болты крышки ГРМ и демонтировать ее. С помощью этого же инструмента открутить болты постели и также ее демонтировать;

9. Снять стандартные распредвалы, не забыв снять с них шпонки фиксации шестерёнок;

10. Вынуть гидрокомпенсаторы с помощью магнита. Желательно пронумеровать гидрокомпенсаторы по колодцам, чтобы установить их на свои места. Если распределительные валы неполнобазные – на ножку клапана установить подпятники, идущие в комплекте; %product2_r%

11. Положить новые распредвалы и проверить их на проворачиваемость в постели. Если кулачки цепляют за колодца гидрокомпенсаторов незначительно – заточенной отверткой или стамеской аккуратно доработать грани колодцев под проворот кулачков распредвала. Чтобы эта процедура была максимально безопасна, и стружка не попала в колодцы – рекомендуется перед обработкой колодца заполнить его ватой или кусочком ткани, после обработки который следует удалить, а колодец продуть. Если же кулачки распредвала не проворачиваются совсем, и колодцы доработать необходимо основательно – настоятельно рекомендуется демонтировать ГБЦ, доработать колодцы с помощью бормашинки или станка, промыть ее и установить обратно, иначе в случае грубой обратки лишней стружкой можно забить маслоканал или же, излишне доработав колодец – ухудшить работу гидрокомпенсатора, снизив давление масла;

12. Зачистить от герметика поверхность постели с обеих сторон, посадочные места болтов постели необходимо с помощью тонкой отвертки и кусочка ткани промокнуть от масла для того, чтобы при закручивании болта не вытянуть резьбу (помним о том, что масло не сжимается, и если болту некуда закручиваться – он начнет вытягивать резьбу из ГБЦ), нанести новый герметик на нижнюю плоскость постели;

13. Выставив новые распредвалы шпон-пазами вертикально вверх, положить постель и закрутить ее болты, начиная от центральных отверстий в стороны ремня ГРМ и помпы;

14. Одеть разрезные шестерни на распредвалы и прикрутить их болты, одеть ремень ГРМ;

Руководствуясь данной статьёй выставить рекомендуемые производителем фазы газораспределения;Зачистить крышку ГБЦ, нанести новый герметик и закрыть крышку ГБЦ, закрутить болтами, начиная от центра и удаляясь в стороны ремня ГРМ и помпы; Повторить операции установки ресивера, кожуха ГРМ и разъемов датчиков в обратном порядке.

Внимание! Для достижения максимального эффекта от установки распредвалов – в обязательном порядке требуется изменение программы ЭБУ в онлайн-режиме. Подробнее об онлайн-настройке вы можете прочитать в данной статье
