Регулировка и замена шкворней УАЗ Патриот
Устанавливаем под задние колеса башмаки, ослабляем колесные болты со стороны ремонтируемого узла. Поднимаем переднюю часть автомобиля и снимаем переднее колесо.
Откручиваем и снимаем защитный корпус и муфту отключения колеса, описано в статье – «Подшипники ступицы УАЗ Патриот».
Демонтируем суппорт тормозного механизма для этого:
Накидным ключом или головкой на 12 откручиваем два болта крепления держателя пластинчатой пружины (рис. 1), и снимаем держатель и пружину (правый болт можно просто ослабить и отвести держатель в сторону).
Накидным ключом на 19 или головкой откручиваем два болта крепления скобы тормозного механизма (рис.2) и снимаем скобу.
Головкой на 19 откручиваем верхний болт крепления тормозного суппорта, накидным ключом на 19 ослабляем нижний болт и, отводя суппорт назад, снимаем блок цилиндров тормозного механизма (рис. 3).
Подвешиваем на крючок блок цилиндров, стараясь не перекручивать тормозной шланг.
Откручиваем нижний болт крепления тормозного суппорта и снимаем его.
С помощью ударной отвертки откручиваем три винта крепления тормозного диска и снимаем тормозной диск (рис. 4).
Отворачиваем четыре гайки крепления поворотного рычага на корпусе поворотного кулака (для правого поворотного кулака) (рис. 5).
Откручиваем гайку верхнего шарового пальца шкворня (рис. 6)
Откручиваем гайку крепления шарового пальца рычага рулевой тяги и съемником отсоединяем рулевую тягу (рис. 7).
Отсоединяем рычаг от поворотного кулака (для правого поворотного рычага), снимаем его и извлекаем прокладку (рис. 8).

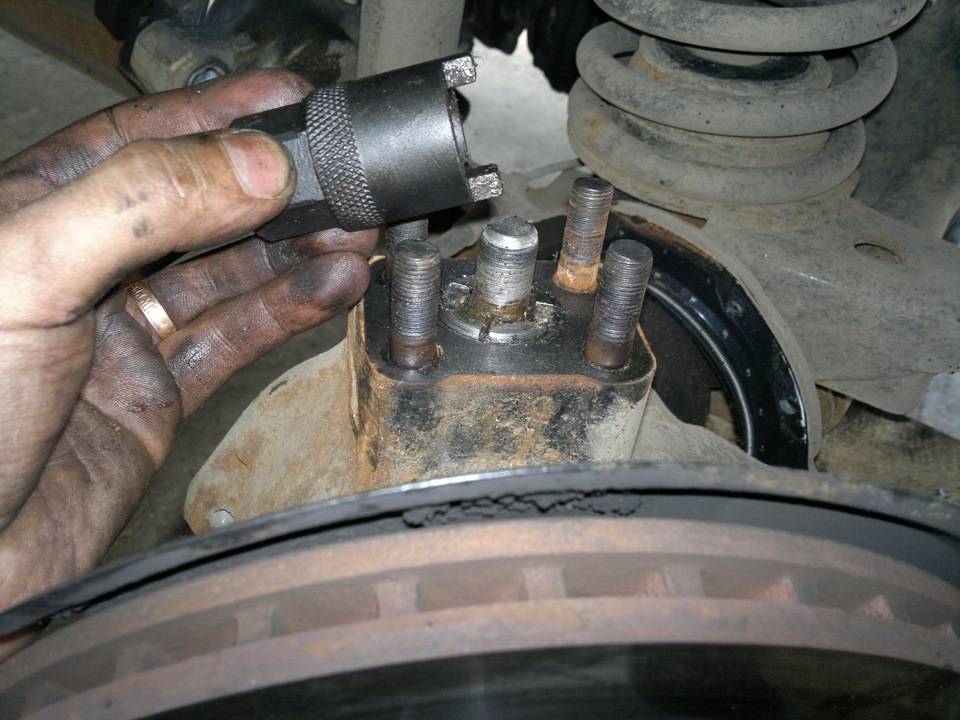

Специальным ключом откручиваем зажимную втулку (рис. 9).
Извлекаем зажимную втулку и верхний шкворень (при тугой посадке обстукиваем медным молотком по шкворню).
Откручиваем датчик скорости на автомобилях оборудованных АБС (рис. 10).
Откручиваем болты крепления фланца шаровой опоры к кожуху полуоси (рис. 11).
Отодвинув поворотный кулак от фланца шаровой опоры, разворачиваем поворотный кулак на 180˚ и головкой откручиваем нижнюю гайку шкворня (рис. 12).
Извлекаем шайбу и обстукиваем медным молотком по шкворню (рис. 13).
Специальным ключом откручиваем зажимную втулку нижнего шкворня (рис. 14).
Извлекаем поворотный кулак вместе с полуосью из чулка (рис. 15).
Выворачиваем девять болтов обоймы крепления манжеты поворотного кулака и выворачиваем болт ограничитель поворота колес с контргайкой.
Снимаем обойму манжеты, войлочный уплотнитель и сальник шаровой опоры (рис. 17).
Извлекаем шаровую опору из корпуса поворотного кулака (рис. 18).
Поддев отверткой, вынимаем вкладыши шкворней из опоры (рис. 19).
После этого все детали промываем и дефектируем.
Устанавливаем все детали в обратной последовательности.
Обильно смазываем сферическую поверхность шаровой опоры Литолом.
Смазываем сферическую поверхность вкладышей и устанавливаем шкворни.
Вворачиваем зажимные втулки равномерно с обеих сторон до упора шкворней в шаровую опору.
Обеспечиваем одинаковые размеры от торцов корпуса поворотного кулака до сферы шаровой опоры (рис. 20).
Допускается разница не более 0,2 мм.
Поочередно затягивайте зажимные втулки, увеличивая усилие на 20–30 Нм (2,0–3,0 кгс·м).
Окончательно затяните зажимные втулки.
Заполните полости над зажимными втулками смазкой Литол-24.
Установите накладки с прокладками и затяните гайки.
Установите поворотный кулак и проверьте усилие его поворота относительно шкворней в любую сторону.
Оно должно составлять 10–15 Нм (1,0–1,5 кгс·м).
Установите детали в порядке, обратном снятию.
Отрегулируйте подшипники ступиц передних колес (см. «Подшипники ступицы УАЗ Патриот»).
Подтяжка шкворней Уаз Патриот
Ходовая часть ульяновского внедорожника УАЗ Патриот периодически нуждается в обслуживании. Чтобы все компоненты в подвеске функционировали исправно требуется своевременный периодический осмотр на предмет присутствия износа, после чего пришедшую в негодность деталь необходимо заменить. Иногда требуется только подтяжка шкворней. В данной статье мы рассмотрим вопрос, как подтянуть шкворня.
К протяжке и регулировке шкворневых элементов следует склоняться в следующих трех случаях:
- когда у вкладышей шарнирного соединения наблюдается износ, что подтверждается появлением люфта;
- во время ремонтных операций, связанных с разборкой и обслуживанием поворотной цапфы;
- если шкворневое соединение требует своей замены.
В первом варианте поворотный механизм полностью не разбирается. Здесь можно обойтись только дополнительной подтяжкой гаек механизма регулировки.
В иных ситуациях передний мост подлежит разборке, предполагающей полное извлечение полуосей с сопутствующими деталями привода.
- Инструменты
- Регулировка шкворней
- Действуем
- Подведем итоги
Инструменты
Перед ремонтной процедурой автомобиль УАЗ Патриот следует подвергнуть тщательной мойке.
К работе привлекаем такой набор инструментальных средств и приспособлений:
- два домкрата;
- ключ, позволяющий выполнить затяжку ранее указанных гаек;
- молоток;
- набор накладок.
Специальную оснастку можно обнаружить в комплектах, которые продаются для выполнения ремонтных работ по замене вкладышей и шкворней. Если она отсутствует, то потребуется приобрести отдельно.
Ключ выглядит как шлицевая накладка, выступы которой совмещаются со специальными пазами на зажимной гайке. Чтобы обеспечить максимально точную затяжку потребуется привлечь динамометрический ключ.
Регулировка шкворней
Когда появляются незначительные зазоры, то регулировочный процесс можно выполнить, не прибегая к разборке поворотного кулака.
Регулировка шкворней может быть осуществлена самостоятельно.
- Располагаем внедорожник на ровном участке, вывешиваем передок с помощью домкратов и демонтируем колеса.
- Извлекаем протекционные накладки и прокладки, присутствующие у зажимных втулок шкворней.
- Несколько ударов молотком по шкворневому пальцу помогают его осадить, тем самым уменьшить предварительный натяг.
- Специальным ключом производим подтяжку зажимной втулки до момента устранения ранее присутствовавших люфтов. Протяжку выполняем на 10-12º, с моментом примерно 30 Нм, но не более.
- Регулировочную процедуру осуществляем поочередно: сначала на верхней опоре, а затем и на нижней.
- Проверяем величину усилия при движении кулака. Напомним, что оно должно быть свободным.
- Смазываем зажимные втулки, после чего устанавливаем прокладку и протекционную крышку.
Если люфт в подвеске значительный, то обычная регулировка шкворней не будет эффективной. Здесь потребуется заменить вкладыши, присутствующие у шарового соединения. Такое действие предполагает полную разборку кулака. Также при сборке необходимо будет отрегулировать шкворневой механизм.
Действуем
- Снимаем суппорт с тормозным диском UAZ Patriot. Подвешиваем его к какому-нибудь элементу подвески, дабы избежать воздействия нагрузки на шланг тормозного контура.
- Освобождаем крепеж цапфы и демонтируем узел в сборе со ступицей, муфтой и протекционным кожухом тормозного механизма.
- Извлекаем полуось. Для этой цели с помощью вращательно-поступательных усилий тянем на себя саму ось. Она должна выйти из зацепления с передним мостом.
- Откручиваем наконечники рулевых тяг от цапфы. Выворачиваем болты и демонтируем поворотный кулак.
- Узел фиксируем в тисках и производим разборку с целью замены изношенных компонентов (вкладышей).
- По обратному алгоритму действий собираем кулак.
- При монтаже не забываем о смазке узлов.
- По завершении процедуры замены в автомобиле UAZ Patriot потребуется прибегнуть к регулировке схождения колес передка. Это позволит предотвратить последующее неравномерное истирание покрышек.
После всего комплекса работ у УАЗ Патриот появляется улучшенная управляемость. Теперь вы знаете, как подтянуть шкворня.
Подведем итоги
Рассмотренная нами ремонтная процедура и подтяжка шкворней доступна для самостоятельного выполнения без обращения в сервис. Здесь рекомендуется привлечь напарника, поскольку узлы в подвеске УАЗ Патриот тяжелые и для корректного сборочно-регулировочного процесса необходима еще одна пара рук.
Подтяжка шкворней уаз хантер
Всем доброго здравия! Ну вот и пришла пора протягивать мне шкворни. Напомню, кто не в курсе, поставил шкворни от ваксоила, у них через 1000-1500 км протяжка идет. Ну я как раз проехал 1400 и уже прямо пора. Сразу скажу я нахожусь в ахере от записей некоторых людей.
Листаю часто ленту и часто вижу такую тему, что кто то за пол дня легко меняет шкворни с обеих сторон или протягивает их за 2-3 часа. Мне видится это так, или человек приезжает на СТО и через 5 часов забирает авто с СТО с поменянными шкорнями или через 2 часа с протянутыми.
Иначе я этого не пойму) Лично у меня если так взять по хорошему, то ушел целый день на это дело) Ну по порядку, вчера начал делать левую сторону, она проще как бы, оставалось пару часов до темна. Где то недавно читал как человек находится в панике от того, что на патре 06 года подкрылки не закрывают передний бампер и грязь в туманках.
Его это парит, меня совсем нет) На патре жены локер такой же и ничего) У меня тоже один разломан со времен одной моей засады и вообще ровно)))
Так же вот фото как я заколхозил снизу его, но за 1400 км он отлично стоит и не имеет люфтов)))
Далее разобрал всю сторону, все по уму делал, снял тягу рулевую
УАЗ «Хантер» — это достаточно практичный внедорожник, прекрасно чувствующий себя на различных видах дорог. Данный автомобиль отличает довольно строгий вид в современной сборке и обработке.
Общая характеристика УАЗ «Хантер»
«Хантер» во всей красе
Внешне данный автомобиль очень похож на военный джип, но при этом производитель позаботился об удобстве и комфорте водителя и его пассажиров. «Хантер» бывает двух видов.
- С бензиновым двигателем.
- С дизельным мотором.
Автомобиль очень вместительный и достаточно комфортный, обладает большой грузоподъемностью. Для повышения комфорта производитель оборудовал кресла механизмом регулировки, поэтому в машине будет удобно любому человеку. Водитель получит массу удовольствия от путешествия на УАЗ «Хантер» по любой местности.
Одной из самых обсуждаемых и спорных тем является ремонт и регулировка шкворневого узла данного автомобиля.
ЭТО ИНТЕРЕСНО: Как снять задний бампер на шкода октавия
Выбор модификации шкворневого узла
Шкворни поворотного кулака автомобиля УАЗ «Хантер» бывают:
Что из этого выбрать, решает сам автовладелец. Мнения по данному вопросу сильно разнятся. Кому-то проще чаще менять вкладыш, а кто-то устанавливает подшипник и надолго забывает о ремонте и регулировке шкворней на УАЗ «Хантер». Безусловно, самым бюджетным ремонтом является замена втулки
Но какой бы вариант ни был выбран, шкворням всегда необходимо уделять большое внимание, менять их вовремя и регулировать по мере надобности
Замена шкворней на уаз буханка своими руками
Начать будет разумно с выбора деталей. Например, помимо стандартных шкворней сейчас продаются и роликовые, а что же будет лучше, определяется планируемыми условиями эксплуатации. При поездках по грунтовым дорогам, где нет сильной грязи, ролико-подшипниковые шкворни, пожалуй, будут полезнее. А вот на лесных дорогах, где грязи много, предпочтительнее стандартные шкворни — они окажутся куда надёжнее.
При покупке стоит принимать во внимание упаковку детали — на ней должен быть адрес фирмы-создателя. Перед тем, как начать работу, на домкратах необходимо вывесить передний мост
Работа начинается со снятия тормозного суппорта, потом снимается тормозной щит, чтобы при снятии шкворня они не мешали. Потом точно так же убирается рулевой наконечник, выворачивается маслёнка.
Всё, можно разбирать шкворень. Сперва туда аккуратно вкручивается болт. Потом шкворень вытягивается через поддевание за шляпку. Далее нужно вытащить шайбу, выпрессовать втулку (удобнее всего, пожалуй, поможет заточенный гвоздь).
Когда втулка будет вытащена, все внутри получше моется бензином, удаляются застаревшие смазка и грязь, внутрь заносится свежая смазка.
Ну вот и всё! Можно ставить новый шкворень, аккуратно забивая на место. Аккуратно, следите, если шкворень начал туго идти, возможно, он перекосился и стоит переустановить его заново.
Не забудьте после установки провести регулировку рулевого управления.
Что такое «Шкворень» на УАЗ Патриот и где он находится
Шкворни УАЗ имеют следующие функции:
- Выступают в роли осей, вокруг которых может качаться поворотный кулак;
- Выступают в роли соединительных компонентов, объединяющих шаровую опору и поворотный кулак в единый узел;
- Выступают в роли несущих компонентов, которые обеспечивают необходимую жесткость шкворневого узла, а также воспринимают возникающие во время движения автомобиля моменты сил от поворотного кулака (а он, в свою очередь, от колеса) и передают их на балку моста.
Шкворни УАЗ, несмотря на простую конструкцию, играют важную роль в функционировании переднего моста внедорожника, а значит и всего автомобиля.
Особенности шкворня на УАЗ
Шкворень необходим для перемещения колеса машины в рамках установленных ограничений в рулевом механизме. Основной составляющей шкворня является сферический шарнир.
Обычная конструкция шкворня на УАЗ знаменита своими проблемами: каждый день необходимо проверять люфт, соединяющий поворотный кулак с шаровой опорой, контролировать наличие смазки, вовремя замечать проблемы с прокладками и устранять их.
Существует несколько видов шкворней:
- с бронзовым вкладышем;
- на подшипниках.
Рассмотрим шкворень с бронзовым вкладышем. Такой вариант является очень прочным, он не повредится, даже если сильно ударить подвеску. Эти детали хорошо показали себя на всех типов дорог. Шкворень с бронзовым вкладышем ставят на машины УАЗ 469 или УАЗ “буханка”, добиваясь отличных ходовых характеристик автомобиля. Когда машина пройдет обкатку на 2 тысячах километров, управлять ей станет легче. Чтобы установить деталь с бронзовым вкладышем, необходимо увеличить угол кастора для свободного вращения колес.
Управлять УАЗом становится намного легче благодаря шкворням на подшипниках, они очень практичны в использовании. Особенно если автолюбитель не намерен гонять УАЗ по сложным дорогам. Установка шкворня на подшипниках стоит дорого, поставить бронзовые вкладыши выйдет значительно дешевле. Перед монтажом детали необходимо установить рулевой демпфер или поставить передние колеса на баланс.
Ремонт и замена шкворневого узла
Смазывание шкворня УАЗ
Ремонт таких машин, как УАЗ, лучше всего осуществлять в автосалонах. Опытные профессионалы без особых проблем настроят все составляющие шкворня, устранят неисправности других деталей. Но некоторые автолюбители отлично могут починить автомобиль и без посторонней помощи.
Ремонт или замена шкворней на УАЗ Патриот проходит в несколько этапов:
- подготовить инструмент, необходимый для снятия втулки;
- автомобиль поставить на ручник, сзади рекомендуется опереть машину и поднять ее с помощью домкрата, с передней части снять колесо;
- демонтировать кулак с поворота;
- выкрутить шайбу соответствующим ключом, снять мешающие детали;
- убрать втулки зажима;
- снять шкворни;
- убрать опоры из шаров, применив нужный инструмент;
- вернуть все на место;
- нанести специальный гель.
Выполнив эти действия, вы сможете сделать ремонт самостоятельно. Обычные шкворни УАЗ 469 способны работать, не ломаясь, очень долгое время, если автолюбитель будет соблюдать необходимые требования по эксплуатации, рекомендации по самостоятельной разборке необходимых элементов и ремонту.
Замена осуществляется в такой последовательности:
- слить масло, повесить мост, поставить ступор под колеса;
- выкрутить суппорт, отвечающий за тормоз;
- тормозной щит убрать;
- снять наконечники руля;
- удалить сверху и снизу шкворни и клапаны гелей;
- отмыть шкворень, который только что сняли;
- промыть все снятые узлы, осмотреть их;
- втулки смазать, спрессовать;
- убрать стружку из канала спирали;
- сменить сальники полуосевой, если в этом есть необходимость;
- удостовериться в том, что шкворень рабочий;
- вернуть на свои места масленки и шкворневые крышки;
- установить шнуры;
- после ремонта поставить все обратно.
Регулировка узла
При соблюдении всех необходимых норм производительность шкворневого узла, сделанного заводом, увеличится в несколько раз. При его правильном использовании машина может пройти около 90 тысяч километров, не требуя замены детали. Если же не соблюдать всех требований по затяжкам в период эксплуатации, будет усадка разрезной гайки и конуса. В конце концов возникнет неправильный люфт. Поломка шкворневого узла может привести к серьезным проблемам с автомобилем, им нельзя будет управлять.
Если обнаружили осевой люфт, необходима регулировка шкворней:
- оставить авто на ручнике, на задние колеса сделать ступор с помощью домкрата, поднять колеса;
- убрать кулак с поворота;
- демонтировать детали;
- снять прокладки и смазать их гелем;
- вынуть втулки, используя инструменты;
- убрать шкворни;
- извлечь опоры из шаров;
- снять вкладыши;
- поставив все, намазать их гелем;
- вернуть втулку на место;
- сильно все затянуть и установить необходимые детали;
- отрегулировать подшипники.
- О проекте
- Справочник
- Библиотека
- Каталог компаний
- Отзывы
- Консультации
- Задать вопрос
Делитесь фотографиями и оценивайте фотографии других пользователей
Мы собрали подборку видео о ремонте и обслуживании автомобилей УАЗ
Замена шкворня на Патриоте своими руками – пошаговая инструкция
Для того, чтобы заменить шкворня на автомобиле УАЗ Патриот необходимо выполнить следующие действия:
Установите машину на ровную площадку и включите ручной тормоз.
Подоприте задние колеса противооткатными упорами, затем ослабьте болты переднего колеса и поднимите эту сторону домкратом.
Установите под машину страховочную подпорку и снимите колесо.
Открутите два болта и снимите пластину, удерживающую колодки, затем вытащите колодки.
Открутите два болта и снимите скобу суппорта.
Открутите два болта, затем снимите и подвесьте тормозной суппорт так, чтобы шланг не был натянут или пережат.
Открутите винты, фиксирующие тормозной диск и осторожно ударяя деревяшкой по тыльной стороне, сбейте его со ступицы.
Расшплинтуйте и открутите гайку рулевого наконечника и вытащите палец с помощью съемника.
Отсоедините провод ABS.
Открутите болты, удерживающие заглушку на торце ступицы и снимите ее.
Открутите 6 болтов крепления цапфы и вытащите ее, ШРУС и полуось из поворотного кулака.
Открутите 5 болтов крепления шаровой опоры к фланцу моста и снимите ограничитель поворота колес.
Затем снимите шаровую опору, положите ее на стол и очистите от грязи.
Открутите 6 болтов, фиксирующих сальник шаровой опоры и снимите сальник.
Открутите пресс-масленку или установленный вместо нее болт и 4 гайки, крепящих сошку к поворотному кулаку. Молотком легко стукните по сошке в районе кулака, чтобы сдвинуть ее с места.
Снимите 4 конусные шайбы, затем снимите сошку и регулировочные прокладки под ней
Чтобы вытащить детали шарнира потребуется специальный съемник, который можно сделать из П-образного профиля толщиной 5 мм. Ширина профиля немного больше диаметра наружной части шкворня. В центре съемника просверлите отверстие, диаметр которого на 1–2 мм больше диаметра отверстия под пресс-масленку. Затем возьмите болт длиной 5–7 см с подходящей резьбой и гайкой.
На болт накрутите гайку, затем поставьте съемник над наружной частью шарнира и через него вкрутите в заглушку болт до упора. Закручивайте гайку, пока болт полностью не вытащит наружную часть. Если такого съемника нет, можно попробовать вытащить шарнир вкрутив в него болт с большими шайбами и выжимая шайбы двумя монтировками, но такой способ менее эффективен. Затем снимите шарик и вытащите шаровую опору из поворотного кулака, после чего таким же образом вытащите внутреннюю часть шарнира. Тщательно очистите места для установки шкворней от остатков старой смазки.
- Откручивают гайку верхнего шкворня, затем, через проставку из мягкого металла бьют по пальцу шкворня, чтобы облегчить откручивание зажимной втулки.
- С помощью специального ключа (он есть во многих комплектах новых шкворней, а также его можно купить в любом автомагазине) выкручивают зажимную втулку.
- Вытаскивают палец.
- Откручивают болты задней пластины поворотного кулака и вытаскивают шаровую опору.
- Отверткой поддевают и вытаскивают вкладыш подшипника или пластиковую/бронзовую чашки.
- Тщательно очищают от старой смазки места вкладыша и пальца.
- Новые шариковые шарниры запрессовывают с помощью съемника для замены направляющих втулок ГБЦ или съемника для замены ступичных подшипников. Можно использовать и другие съемники, которые обеспечат подачу верхней и нижней частей шарнира строго параллельно каналу в шаровой опоре и поворотном кулаке. Установив шкворня в шаровую опору, заполните место под шарик Литолом или более качественной смазкой.
- Остальные шарниры ставят так:Вставляют новые чашки или вкладыши в шаровую опору, совмещая выступы на них с прорезями в опоре, затем слегка утапливают, вставляя в них шкворневой палец и легко ударяя по нему молотком (желательно использовать проставку из мягкого металла, чтобы не повредить резьбу).
- Заполняют вкладыш смазкой.
- Вставляют шаровую опору в поворотный кулак.
- Вставляют верхний и нижний пальцы.
- Равномерно закручивают зажимные втулки с обеих сторон. Момент затяжки 70–100 Н·м. После затяжки втулок шаровая опора должна поворачиваться с усилием 10–15 Н·м
Шкворневой механизм – это специальная конструкция, с помощью которой соединяется поворотный кулак, а также ступица колес. Этот узел – один из самых основных элементов, которые отвечают за процесс управления отечественным внедорожником (ведь именно благодаря агрегату осуществляется поворот колеса в определенном диапазоне)
Таким образом, важно постоянно следить за исправностью элемента, и, в случае необходимости, провести своевременную замену шкворней УАЗ Патриот
Разновидности подходящие для Патриота
Для внедорожника существуют три основные разновидности шкворневого соединения:
- Заводской вариант – сферическая опора с пластиковыми вкладышами. Изготовитель выпускает УАЗ на облегченных и дешевых комплектующих, гарантируя надежность подвески при соблюдении умеренных условий эксплуатации. Требует периодической регулировки зазоров, ремонт производится по мере износа вкладышей.
- Усиленные шарниры с бронзовыми вкладышами – модификация для любителей «поколбаситься» на ухабах и буераках. Выпускаются в виде ремонтного комплекта мелкими производителями автомобильных запчастей (Ваксойл, Ниагара, Автогидравлика, Фактор, Соллерс, ИП Кузнецов и др.), предназначены для тяжелых дорожных нагрузок. Бывалые джиперы сразу рвутся поменять пластик на бронзу, чтобы не возникало проблем со шкворнями в загородных поездках.
- Подшипниковый шкворневой узел – недавняя разновидность, которая завоевывает все большую популярность у владельцев УАЗов. Не требует постоянного регулирования, и при качественных комплектующих и грамотной замене достаточно долговечны. Недостатками являются сложность монтажа и невозможность полевого ремонта.
Замена шкворней на Патриоте производится в случае появления люфтов в передней подвеске или для профилактики перед сложной поездкой. Одним из результатов установки подшипникового механизма является заметное улучшение управляемости машины. Алтайский производитель Ваксойл предлагает шкворня с заданным углом кастора +5 или +8, который также влияет на облегчение вождения.
Основные этапы замены шкворней на УАЗ Патриот
Рассмотрим только отдельные операции, относящиеся именно к замене шкворневого узла своими руками. Остальные предварительные процедуры достаточно понятны и не требуют тщательного разбора.
- необходимо открутить крепления рулевых тяг к поворотному кулаку и освободить полуось от ступицы;
- откручиваем болты крепления шкворней и специальной насадкой
Откручиваем гайку крепления
выворачиваем крепежную гайку. Этот спецключ обычно входит в комплект поставки новых шкворней Ваксойл или продается отдельно;
снимется сальник шара поворотного механизма и вытаскивается кулак и шаровая опора;
старая смазка вычищается, использованные прокладки заменяются на новые, производится ревизия резьбовых соединений и крепежных метизов. По необходимости нужно заменить изношенные гайки и болты, чтобы гарантировать их надежную работу в будущем;
замена пластикового вкладыша на бронзовый производится просто – старый удаляется, новый устанавливается на его место;
при монтаже подшипникового шкворня срезаются старые сферические чашки, поверхность чулка зачищается, и с помощью сварки закрепляются новые втулки, которые нужно идеально выставить во избежание перекосов;
https://youtube.com/watch?v=LjK522M7pq4
Дополнительные рекомендации
Установленные шкворня на бронзовых вкладышах требуют последующей регулировки через 500 км щадящего обкатывания из-за естественной усадки. Производитель Ваксойл-сервис дает на свой комплект трехлетнюю гарантию или 100 тысяч километров пробега при качественном монтаже. Остальные изготовители дают подобные обязательства.
Подшипниковые узлы менее прихотливы к последующему обслуживанию. Надежность их работы удостоверяется на первой тысяче километров.
УАЗ Патриот относится к автомобилям, требующим постоянного внимания владельца. Будьте бережны и обходительны со своим железным другом!
Замена шкворня на УАЗ Патриот – инструкция
Вместо стандартного узла с чашками лучше смонтировать детали с коническими подшипниками, не нуждающимися в частой регулировке. Работы выполняются в условиях гаражного бокса или на подъемнике. Потребуется набор слесарного инструмента и навыки самостоятельного обслуживания автомобиля.
Необходимые инструменты
Для выполнения ремонта нужно приготовить:
- набор гаечных ключей или головок;
- баллонный ключ;
- отвертку с плоским жалом;
- шприц для нагнетания смазки;
- монтажную лопатку;
- молоток.
Для замены шкворни нужен набор гаечных ключей.
Этапы проведения ремонтных работ
Краткий алгоритм выполнения работ:
- Загнать машину на подъемник или в бокс и снять передние колеса (при выполнении ремонта в гараже установить под пороги упоры).
- Отвернуть винты и снять суппорт, колодки и тормозные диски. Суппорт аккуратно разместить на деталях подвески, не допуская скручивания или излома резинового шланга.
- Открутить гайку фиксации рулевого наконечника, предварительно вынув проволочный шплинт. На части машин необходимо отсоединить штекер датчика системы ABS (предварительно следует отключить аккумулятор от бортовой сети автомобиля).
- Отвинтить гайки крепления крышек шаровых пальцев, заклинившие элементы открутить после предварительного прогрева газовой горелкой.
- Снять пластину ограничителя угла поворота передних колес.
- Отвернуть крепежные болты, снять поворотный кулак с картера моста и наконечника приводного вала.
- Установить узел в тиски, а затем открутить болты крепления задней крышки и элемент, используемый для ограничения угла отклонения колес (рекомендуется предварительно измерить вылет элемента).
- Вынуть дополнительные детали и извлечь шарнир из кулака.
- Протереть элемент от старой смазки и грязи, а затем приварить к корпусу направляющие стаканы для конических подшипников. Работу рекомендуется выполнять в условиях сервиса, оборудованного специальной оснасткой для разметки положения деталей.
- Запрессовать в стаканы подшипники, а затем произвести обратную сборку поворотных кулаков.
- Выставить натяжение подшипников резьбовой втулкой, проверяя люфт и легкость отклонения кулака рукой.
Читайте про колодки тормозные передние УАЗ Патриот
Как снимать старые шарниры: пошаговое руководство
Перед проведением ремонтных работ следует разместить автомобиль на гидравлическом подъемнике или в гараже, оборудованном смотровой ямой. Допускается ремонт машины, установленной на ровной площадке. При этом под задние колеса подставляются противооткатные упоры. Для выполнения работ потребуется стандартный набор слесарного инструмента, а также комплект новых деталей. Если владелец намерен использовать шкворни подшипниковой модификации, детали меняются комплектом, с левой и правой стороны автомобиля.
Существуют 3 методики ремонта:
- без снятия ступицы с автомобиля;
- с удалением поворотного кулака, но без разборки ступицы;
- с полной разборкой деталей, например при замене компонентов ШРУС или установке новых сальников.
Какие инструменты нам понадобятся
Для выполнения работы потребуются инструменты:
- набор рожковых ключей для 6-гранных гаек и болтов;
- комплект торцевых головок с рукояткой и динамометром;
- съемник для деталей, заводской или самодельный;
- шприц для набивки деталей смазкой;
- молоток;
- дополнительные опоры, используемые для удержания автомобиля на домкрате.
Демонтаж шариковых шарниров
Для снятия шарикового узла потребуется съемник, который можно изготовить своими руками из отрезка стального П-образного профиля толщиной 4-5 мм. Ширина заготовки подбирается по размерам детали. В центре съемника сверлится отверстие под 6-гранный винт с диаметром в 2 раза больше отверстия для подачи смазки.
Алгоритм проведения работ:
- Отвернуть масленку или защитный болт, установленный в канале для подачи смазки. Затем вывернуть 4 гайки, соединяющие сошку и поворотный кулак.
- Легкими ударами киянкой или молотка сдвинуть сошку с посадочного места и вынуть 4 конусные шайбы.
- Удалить сошку и снять дистанционные прокладки, позволяющие регулировать взаимное положение деталей.
- При помощи съемника вытащить внешнюю часть шкворневого элемента из посадочного гнезда. Допускается вынимать деталь при помощи 2 монтажных лопаток, которые вставляются под предварительно вкрученный болт с шайбами. Монтировки упираются в опоры — прутки или головки для торцевого ключа одинакового диаметра.
- Чтобы вынуть нижнюю часть узла, необходимо добраться до поворотного кулака снизу, например из смотровой ямы. Для снятия детали используется винтовой самодельный съемник, который воздействует на ее корпус, выдавливая его из посадочного отверстия.
- Очистить поверхность поворотного кулака от грязи и старой смазки, а затем смонтировать новые детали.
Демонтаж других видов шарниров
Последовательность действий при снятии шкворневых узлов стандартного типа:
- Вывесить автомобиль на домкрате, установив под порог предохранительные подставки. Открутить крепления переднего колеса и снять диск с шиной со ступицы.
- Очистить поверхность поворотного кулака от грязи при помощи металлической щетки, заржавевшие резьбовые соединения смазать специальной жидкостью WD40.
- Открутить гайку, удерживающую верхний конец шкворня.
- Демонтировать сошку, которая крепится 4 гайками. При снятии нужно сохранить прокладки и конусные шайбы.
- Установить прокладку из древесины или мягкого металла, а затем нанести несколько ударов молотком. Манипуляция позволит ослабить затяжку зажимной резьбовой втулки.
- Отвернуть втулку при помощи специального ключа, а затем извлечь палец из посадочного гнезда.
- Аналогичным образом снять нижнюю крышку поворотного кулака, что позволит вынуть основание шкворня со сменной опорой.
Если производится полная разборка привода, следует открутить крепления тормозного суппорта и датчика АБС. Затем откручиваются болты, удерживающие внешнюю часть полуоси на балке моста. Для откручивания резьбовых соединений понадобится малогабаритная газовая горелка, пламенем которой прогревают элементы крепления. Параллельно снимается сошка, откручиваются гайки крепления шкворня. Затем, перевернув поворотный кулак с полуосью на 180°, можно производить снятие нижнего крепления шкворневого узла.
Из чулка моста следует вынуть ступицу вместе с полуосью, а затем из посадочных отверстий вытянуть шаровые пальцы. Для снятия поворотного кулака нужно демонтировать ограничитель угла поворота. Затем произвести замену втулок на пластиковые или бронзовые элементы, одновременно установив новый сальник ШРУС. Преимуществом методики является возможность очистки узла от грязи и ржавчины, хотя замена занимает больше времени и требует применения дополнительного инструмента.
Почему выходят из строя?
Когда разрушаются ободья чашечек, то шкворень можно считать непригодным. В результате шарик будет закрыт, и механизм выйдет из строя. Бывают случаи, когда всё изделие крошится или раскалывается на части. Это уже более высокий уровень износа, и при таком нужно сразу заменить элемент. Даже при малейшем изменении формы между механизмами начинает возникать люфт.
Смотреть галерею
Не разбирая всей конструкции, узнать о неисправности можно, услышав стук и скрип со стороны передней части. Нужно сказать, что это характерные звуки, и такими отзывается только испорченный шкворень. Еще одной причиной неисправности может стать износ или плохое качество металла.
Регулировка шкворней
Чтобы отрегулировать узлы УАЗ Патриот, нужны прокладки, которые находятся под корпусом сошки. Увеличив или уменьшив ширину каждого элемента, автовладелец сможет корректировать усилия прижатия крышки к шариковому элементу. Прокладки под нижней крышкой заменяются таким же образом. Стандартные изделия можно отрегулировать с помощью зажимных гаек.
Таким образом, шкворень отвечает за поворот колеса в строго установленном диапазоне. От его состояния зависит качество управления УАЗ Патриота. Его поломка может привести к серьезным, порой плачевным последствия
Именно поэтому важно отнестись к данной проблеме и вовремя осуществить ремонт шкворней УАЗ Патриот, тем более данный ремонт вполне возможно осуществить своими руками
Источник статьи: uazklass.ru
