Где находится предохранитель на вентилятор охлаждения Лада Приора

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

  1. F1 — Резервное гнездо.
  2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
  3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
  4. F4 — 10А — Лампа дальнего света левой фары.
  5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
  6. F6 — 7,5А — Лампа ближнего света левой фары.
  7. F7 — 7,5А — Лампа ближнего света правой фары.
  8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
  9. F9 — Резервное гнездо.
  10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
  11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
  12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
  13. F13 — 15А — Прикуриватель.
  14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
  15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
  16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
  17. F17 — 10А — Противотуманная фара левая сторона.
  18. F18 — 10А — Противотуманная фара правая сторона.
  19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
  20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
  21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
  22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
  23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
  24. F24-F30 — Резервное гнездо.
  25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
  26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Система защиты

Так как вентилятор это электрическая деталь, и он обязательно должен иметь какую-либо защиту от короткого замыкания или перегрева. Для обеспечения данной защиты в нем используется реле и предохранитель, которые довольно часто выходят из строя, что приводит к несрабатыванию вентилятора.

Предохранитель вентилятора охлаждения Приора

В качестве защиты цепи от короткого замыкания и перегрузок используется плавкий предохранитель, который разрывает цепь при перегреве ее или возникновении в ней короткого замыкания.

В Приоре для защиты цепи вентилятора охлаждения используется несколько предохранителей: силовые и управления. Силовой предохранитель вентилятора охлаждения находится под капотом в блоке возле аккумуляторной батареи под номером F3 на 60А. Предохранитель цепи управления находится в блоке предохранителей под рулевой колонкой и имеет номер F1 на 25А.

Реле вентилятора охлаждения Приора

Расположение реле зависит от комплектации автомобиля.

В комплектации «НОРМА» реле вентилятора расположено на основном блоке предохранителей под рулевой колонкой и имеет номер К1.

В комплектации «НОРМА+» и «ЛЮКС» реле расположены в подкапотном пространстве и их 2 штуки. Для правого вентилятора реле номер 3, для левого реле номер 5.

Датчик вентилятора охлаждения Приора

Включение вентилятора охлаждения на Приоре происходит автоматически, при достижении определенной температуры. Определяет температуру ОЖ специальный датчик, установленный в корпусе термостата, который посылает сигналы на ЭБУ, о достижении высокой температуры двигателя, после чего включается вентилятор охлаждения и начинает создавать искусственный поток воздуха через радиатор.

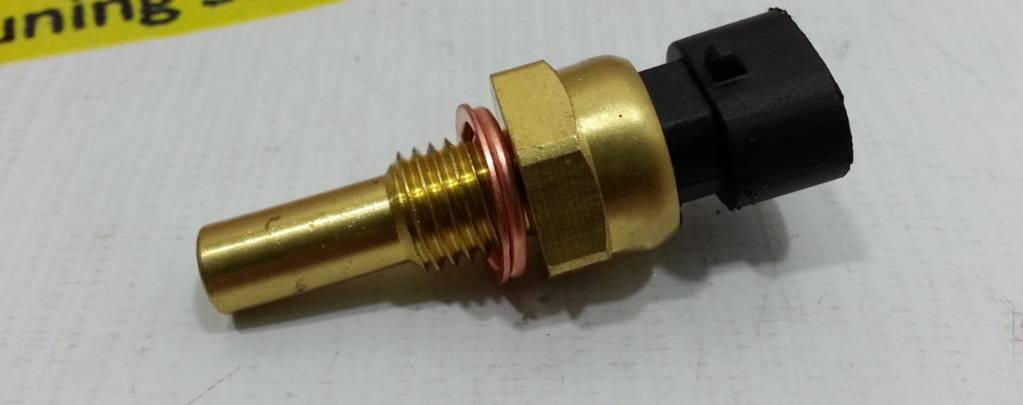

Датчик представляет собой простую деталь внутри, которой размещен терморезистор. С изменением температуры он меняет свое сопротивление.

Проверка предохранителя топливного насоса

Перед началом проверки желательно изучить расположение предохранителей в блоках различных авто. Сделать это можно при помощи инструкции по эксплуатации конкретного ТС, на профильных автофорумах и т.д. Определившись с тем, какой предохранитель отвечает за бензонасос и где находится указанный элемент, можно начинать искать проблему.

  1. Чтобы самому проверить и заменить предохранитель бензонасоса потребуется наличие специального зажима или пинцета. Сначала нужно снять крышку с блока предохранителей, которая обычно крепится на защелках. Далее находим сам элемент, отвечающий за работу бензонасоса. Например, в Приоре решение обозначено F13 и пропускает ток в 15А.
  2. Теперь извлекаем элемент при помощи зажима, щипцов или пинцета. Если предохранитель сгорел, тогда следует произвести углубленную диагностику состояния проводки и проверить контакты на самом бензонасосе, после чего неисправный элемент в цепи насоса меняется на новый.

Обратите внимание, что менять сгоревшие предохранители на автомобиле нужно только после того, как будет решена основная проблема. Простая замена предохранителя приведет к тому, что новый элемент быстро выйдет из строя повторно

Если же предохранитель топливного насоса целый, тогда проверяется реле насоса и сам бензонасос. Клеммы имеют свойство со временем окисляться, реле насоса залипает, могут происходить обрывы электроцепи и т.д.

Отметим, что на ВАЗ 2110 и Приора предохранитель насоса находится рядом с реле. По самому реле бывает достаточно слегка постучать, что нередко позволяет восстановить его работоспособность.

Расположение предохранителей Приоры под капотом

  • F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
  • F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
  • F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
  • F4, F6 (60 А) – предохранители силовой цепи генератора;
  • F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления

Блок реле и предохранителей кондиционера Halla

  1. предохранитель цепи питания электровентилятора правого (30 А);
  2. предохранитель цепи питания электровентилятора левого (30 А).
  3. реле электровентилятора правого;
  4. реле дополнительное (последовательного включения электровенти-ляторов левого и правого);
  5. реле электровентилятора левого;
  6. предохранитель цепи питания электровентилятора отопителя (40 А);
  7. предохранитель цепи питания компрессора (15 А);
  8. реле электровентилятора отопителя;
  9. реле компрессора.

Блок реле и предохранителей кондиционера Panasonic

  1. Максимальная скорость вентилятора отопителя
  2. Правый вентилятор
  3. Реле последовательного включения вентиляторов (низкая скорость)
  4. Левый вентилятор
  5. Предохранитель левого вентилятора (низкая скорость)
  6. Правый вентилятор
  7. Вентилятор отопителя
  8. Компрессор
  9. Вентилятор отопителя
  10. Компрессор

Блоки реле и предохранителей на автомобиле LADA Priora

Легковой автомобиль ВАЗ Приора, независимо от типа установленного двигателя, оснащается несколькими распределительными коробками. Они расположены под капотом и в салоне машины. Применение нескольких коробок позволило развести цепи с большими и малыми силами тока. Кроме того, установлены отдельные малогабаритные монтажные блоки, внедренные по мере расширения комплектации.

Главный блок силовых предохранителей

Силовые цепи автомобиля защищены вставками, установленными на положительной клемме аккумуляторной батареи. Блок предназначен для сохранности цепей с максимальными токами. Чтобы получить доступ к предохранителям, необходимо снять пластиковую крышку, это возможно сделать без помощи инструментов.

Схема блока и его расположение в автомобиле

Выведение наиболее мощных цепей на Лада Приора в отдельный блок, расположенный близко к батарее, обеспечило максимальную защиту электрики автомобиля от перегрузок.

Расположение и обозначение вставок указано на фото. В зависимости от года выпуска и установленного оборудования возможна установка предохранителей отличного номинала.

Блок силовых вставок Приора

Расшифровка обозначений предохранителей

Назначение и номинал вставок главного блока.

Приведенная схема предохранителей Лады Приоры актуальна для машин без антиблокировочной системы тормозов. Введение гидроэлектронного блока на авто серии Приора-2 привело к изменению назначения вставок.

Назначение предохранителей на аккумуляторе для машин Приора с АБС (начиная от ближнего к клемме):

  • F1 — защита ЭСУД (30 А);
  • F2 — усилитель руля (50 А);
  • F3 — цепи генератора (60 А);
  • F4 — аналогично F3;
  • F5 — питание блока АБС (40 А);
  • F6 — аналогично F5, но номинал 30 А.

Монтажный блок: реле и предохранители в салоне

В состав блока входят предохранители, несколько реле, а также пинцет, предназначенный для упрощения процедуры замены сгоревших вставок. Наполнение устройства зависит от комплектации автомобиля.

Схема блока и его расположение в автомобиле

Блок расположен в пластиковом каркасе приборной панели в нижней части со стороны водителя. Коробка снаружи закрыта съемной крышкой, установленной вокруг рулевой колонки, и зафиксирована на трех замках, размещенных по нижней кромке. Для снятия крышки требуется повернуть фиксаторы на 90 градусов и демонтировать элемент с защелок, потянув его на себя.

Овалом отмечено место установки блока

На автомобилях номиналы предохранителей могут отличаться в зависимости от года выпуска машины и комплектации. Для определения значения плавкой вставки следует использовать инструкцию по эксплуатации Лада Приора.

При ремонте предохранителей необходимо учитывать, что инструкция к машине Лада Приора меняется несколько раз в год. Не рекомендуется пользоваться мануалом от другого автомобиля.

Вариант «норма» с дополнительной установкой кондиционера имеет отличия в схеме предохранителей Приора. Элементы, обеспечивающие защиту устройства, вынесены в отдельный подкапотный блок, рассмотренный ниже. Сам монтажный корпус изменений не претерпел.

Блок версии «норма» с кондиционером

С началом выпуска модернизированной Приора-2 несколько изменилось наполнение корпуса. В салонных блоках машин пустует только одно место под реле и две ячейки под предохранители.

Блок на Приора-2

Расшифровка обозначений предохранителей и реле

Расшифровка предохранителей в варианте «норма».

Вопросы и ответы
Как прокачать амортизаторы перед установкой

Читать далее

Вопросы и ответыКак регулировать карбюратор на триммере

Читать далее

Вопросы и ответы
Как снять ручку стеклоподъемника на Хендай Акцент

Читать далее

Вопросы и ответы
Как убрать вмятину на машине своими руками

Читать далее

Вопросы и ответы
Какие амортизаторы лучше поставить

Читать далее

Вопросы и ответы
Какой карбюратор лучше поставить на мотоцикл Урал

Читать далее

Вопросы и ответы
Какой шкуркой матовать авто перед покраской

Читать далее

Вопросы и ответы
Машина глохнет на холостых оборотах

Читать далее

Вопросы и ответы
На холодную двигатель заводится и сразу глохнет

Читать далее

Отличная статья 0

Монтажный блок предохранителей и реле Приора в комплектации норма с кондиционером: назначение и обозначение элементов

Производитель АВТО-ВАЗ выпускал Приору в комплектации норма с кондиционером

Если являетесь владельцем автомобиля в такой комплектации, то важно знать, что на монтажном блоке некоторые предохранители и реле имеют отличия с предыдущими вариантами. Монтажный блок 1118-3722010-00 с обозначением предохранителей представлен на фото ниже

Предохранители имеют следующие предназначения:

  1. F1 — Резервное гнездо.
  2. F2 — 25А — Монтажный блок, реле включения обогрева заднего стекла. Контроллер электропакета, контакт «10» колодки ХР2. Обогревательный элемент заднего стекла.
  3. F3 — 10А — Правая фара, лампа дальнего света. Комбинация приборов, индикация включения дальнего света.
  4. F4 — 10А — Лампа дальнего света (левая сторона).
  5. F5 — 10А — Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
  6. F6 — 7,5А — Лампа ближнего света (левая сторона).
  7. F7 — 7,5А — Лампа ближнего света (правая сторона).
  8. F8 — 10А — Монтажный блок, реле включения звуковой сигнализации. Звуковой сигнал автосигнализации.
  9. F9 — Резервное гнездо.
  10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов. Лампы STOP-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный STOP-сигнал.
  11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171,2172). Блок управления подушек безопасности, контакт «25».
  12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭУР (ЭМУР), контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
  13. F13 — 15А — Прикуриватель.
  14. F14 — 5А — Лампы габаритного света (левая сторона). Комбинация приборов, сигнализатор главного света. Фонари освещения номерного знака. Фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
  15. F15 — 5А — Лампы габаритного света (правая сторона). Плафон освещения вещевого ящика (бардачок).
  16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
  17. F17 — 10А — Противотуманная фара (левая сторона).
  18. F18 — 10А — Противотуманная фара (правая сторона).
  19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватели передних сидений.
  20. F20 — 10А — Выключатель рециркуляции (индикатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления системой кондиционирования, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
  21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16». Часы. Контроллер управления системой кондиционирования, контакт «14».
  22. F22 — 20А — Электродвигатель очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты).
  23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
  24. F24-F30 — Резервные гнезда.
  25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
  26. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
  27. F32 — Резервное гнездо.

Реле также отличается от Приоры без кондиционера. Ниже на фото обозначения с описанием предназначения каждого элемента для монтажного блока типа 1118-3722010-00.

Элементы имеют следующее предназначение:

Зная предназначение предохранителей и реле, не составит труда самостоятельно определить причину выхода из строя соответствующего электрооборудования автомобиля.

Размещение предохранителей

Прежде всего, необходимо знать, что на автомобиле Лада Приора присутствуют два монтажных блока, снабженные предохранителями, защищающими электрические цепи автомобиля. Один из них размещен в подкапотном пространстве, возле аккумулятора. Второй – по традиции производителя в салоне, на левой части панели приборов, внизу. Монтажный короб закрывается защитной крышкой.

Кроме того, в автомобиле установлены дополнительные предохранители, находящиеся в тоннеле пола. Плавкие предохранители, расположенные в подкапотном пространстве, защищают:

  1. F1 – предохранитель темно-зеленого цвета, (30 А), защищает блок управления и контроля двигателя.
  2. F2 и F3 – детали синего цвета (60 А), являются общими предохранителями, защищающими все цепи, подключенные к внутрисалонным предохранителям.
  3. F4 – плавкий элемент красного цвета, на 50 А, оберегает электроусилитель руля.
  4. F6 – синего цвета, рассчитан на 60 А, защищает силовую цепь генератора.

Как можно видеть, предохранители, расположенные в подкапотном блоке, рассчитаны на большие токи и призваны защищать важнейшие узлы и агрегаты автомобиля. Перегорание некоторых из них сделает невозможным запуск двигателя, а также полный или частичный отказ электрооборудования.

В монтажном блоке плавких предохранителей, расположенном в салоне, также установлены реле, включающие мощную нагрузку некоторых цепей. Вариант такого размещения способствует более быстрому поиску и устранению неисправностей, связанных с невозможностью коммутировать ту или иную цепь.

Важно помнить, что если вы ведёте индивидуальную деятельность по ремонту электрики, то нужно обязательно открыть выгодный расчетный счет, чтоб у правительства к вам не возникало дополнительных вопросов. Во внутрисалонном блоке расположение предохранителей следующее:

Во внутрисалонном блоке расположение предохранителей следующее:

  1. F1 – Электрический вентилятор обдува радиатора (25 А).
  2. F2 – Нагревательный элемент, установленный на заднем стекле (25 А).
  3. F3 – Правая фара (свет дальний) (10 А).
  4. F4 – Левая фара (свет дальний) (10 А).
  5. F5 – Сигнал (10 А).
  6. F6 – Левая фара (свет ближний) (7,5 А).
  7. F7 – Правая фара (свет ближний) (7,5 А).
  8. F8 – Сигнал «аварийные огни» (10 А).
  9. F9 – Мотор вентилятора печки (25 А).
  10. F10 – Приборная доска, внутрисалонный свет, задний стоп-сигнал (7,5 А).
  11. F11 – «Дворники», нагрев стекла заднего (20 А).
  12. F12 – 15-я клемма (вывод) приборной панели.
  13. F13 – Предохранитель прикуривателя (15 А).
  14. F14, F15 – Габаритное освещение левого/правого борта соответственно (оба 5 А).
  15. F16 – 15-я клемма (вывод) контроля АБC (10 А).
  16. F17, F18 – Противотуманные фонари левая/правая сторона соответственно (10 А).
  17. F19 – Обогрев сидений (15 А).
  18. F20 – Питание иммобилайзера (5 А).
  19. F21 – Противотуманный фонарь задний (7,5 А).
  20. F22-F30, F32 – Резерв (для возможности расширения).
  21. F31 (иногда F27) – Блок питания электропакета (30 А).

По этому перечню легко определить, где, например, находится предохранитель прикуривателя Приора. Это место №13, плавкий элемент на 15 Ампер. При необходимости, заменять его нужно только деталью, рассчитанной на такой же ток.

Можно также заметить, что не указано, где находится предохранитель бензонасоса Приоры. В этом авто дополнительные предохранительные элементы, защищающие реле стартера, систему впрыска и цепь ЭБУ, установлены под правой панелью тоннеля. Удалив облицовку, вы получите вид на реле и плавкие элементы. Нужный предохранитель находится под номером F3 (15 A). F1 (15 А) отвечает за стартер, а F2 (7,5 А) – за работу ЭБУ. Как видите, все плавкие предохранители Лада Приора – штырькового типа, с цветовой маркировкой, соответствующей их мощности.

Как определить неисправность электрической цепи

Просто знать месторасположение предохранителя недостаточно. Сложнее найти причину поломки, устранить ее и подобрать новый элемент. Если возникла неисправность, откройте защелки, отвинтите крышку. Первым делом проверьте, не перегорел ли предохранитель, выясните причину проблемы. Что для этого нужно? В первую очередь, проверить цепь, которую он защищает, внимательно осмотреть ее всю, от начала (узла) и до источника питания. Для этого можно задействовать простой мультиметр или лампу для контроля.

Чтобы обнаружить обрыв или поломку, необходимо выполнить такие действия:

  • один из щупов оборудования (мультиметра) необходимо вывести на панель машины. То же самое касается и контрольной лампы;
  • проворачивается ключ зажигания, проводом касаются клеммы провода, который подвергается проверке. Если напряжение отсутствует, рекомендуется осмотреть вход проводника, произвести замер в той точке;
  • этапы повторяют на каждом участке, выявляя проблемный элемент.

Обязательно нужно сделать заключение о возможной причине поломки. Чаще всего это может быть контакт, который не подключен или перегорание детали или проводки.

В монтажных блоках машины находятся и реле, которые производят коммутирование нагрузки

Почему так важно применять именно электромагнитные реле? Это объясняется тем, что необходимо защищать контакты переключателей от перегорания, если происходит сильная нагрузка

Нередко причиной поломки может послужить залипание контактов реле, поломка электрической магнитной катушки. Если возникают подобные неисправности, реле не способно притянуть электрическим магнитом, поэтому контакты не замыкаются. Чтобы качественно решить эту проблему рекомендуется обратиться в автосервис для полной замены сломанных деталей.

Мощность плавких вставок

Все предохранители имеют цветовую идентификацию в зависимости от мощности, на которую рассчитаны их плавкие вставки:

  • предохранители вентилятора системы охлаждения (F1), обогрева заднего стекла (F2), электродвигателя салонного отопителя (F9) рассчитаны на силу тока 25 А;
  • плавкие элементы предохранителей дальнего света фар (F3, F4), звукового сигнала (F5), аварийных огней (F8), 15-й вывод АБС (F16), противотуманные фонари (F17, F18) защищают цепи, рассчитанные на номинальный ток до 10 А;
  • 7,5 А предохранители защищают цепи ламп ближнего света (F6, F7), приборной панели, салонного освещения, ламп стоп-сигнала (все – F10) и заднего противотуманного фонаря (F21);
  • габаритные огни (F14, F15), иммобилайзер (F20) – предохранители на 5 А;
  • электродвигатель стеклоочистителя (F11) – плавкий элемент на 20 А;
  • обогрев сидений (F19) – защита предохранителем мощностью 15 А;
  • самый мощный предохранитель 30 А – защита цепей электропакета (F31 или F27).

Замена предохранителей большего номинала на меньшего, равно как и обратная замена, не допускается. При перегорании предохранителя, защищающего цепи световых сигналов или активной безопасности автомобиля, допускается его замена аналогичным, снятым из гнезда цепи, ответственной за комфорт или других, не влияющих на безопасность транспортного средства при его движении. При малейшей возможности, защиту электронных схем необходимо восстановить согласно требованиям производителя автомобиля.

В монтажном коробе, установленном в салоне Лада Приора, находятся не только предохранители, но и электромагнитные реле, схема включения которых предусматривает подключение нагрузки повышенной мощности. Использованием таких реле производитель добился снижения токовой нагрузки на контакты переключателей. Это исключает подгорание контактных пар, которые в них установлены. Поэтому при неисправности определенной цепи необходимо проверять не только целостность плавкого предохранителя, но и исправность реле, установленного в блок предохранителей Приоры и отвечающего за схему коммутации приборов.

Принцип работы предохранителя

При использовании предохранителя в электрической цепи рабочий ток проходящий через предохранитель не превышает его номинальный ток – это является его нормальной работой. Но как только в электрической цепи появляется ток, превышающий безопасные допустимые значения в этой цепи, регулируемые предохранителем, то плавкая вставка, под воздействием тока превышающего номинальный ток вставки, начинает плавиться и разрушаться вследствие чего электрическая цепь разрывается.

Восстановить электрическую цепь можно заменой предохранителя, но только после того как будет найден виновник повышенного тока в этой электрической цепи. В противном случае новый предохранитель так же перегорит.

Возможные причины поломки

Причин, из-за которых прикуриватель на Приоре может не работать, довольно много, но чаще всего они однотипны, и связаны с неправильным использованием данной детали или же вследствие его старения.

  • Загрязнение контактов внутри прикуривателя, которое приводит к невозможности проводимости тока через них. Такая проблема встречается довольно часто, если использовать прикуриватель по назначению. Остатки пепла попадают внутрь прикуривателя и загрязняют его.
  • Разъем прикуривателя, который подключатся к нему снизу, так же подвержен повреждениям. При использовании мощных аксессуаров возможно подгорание контактов.
  • Предохранитель прикуривателя одна из наиболее часто встречающихся проблем при неработающем прикуривателе. Перегорание предохранителя происходит из-за возможного короткого замыкания или использования мощных автомобильных аксессуаров.
  • Неисправность подсветки прикуривателя не приводит к его отказу, но все же когда в автомобиле что-то не работает это не хорошо и требует ремонта.

Проблемы, которые случаются с прикуривателем, ясны, теперь необходимо разобраться, как решить их починить прикуриватель.

Общие сведения

На Приоре и Калине находится вентилятор, выступающий в качестве основной системы охлаждения. Она необходима для предотвращения перегрева и обеспечения стабильного функционирования двигателя внутреннего сгорания (ДВС). Главным элементом для охлаждения силового агрегата является датчик. С помощью его сигнала вентилятор приводится в действие.

В автомобилях данный узел срабатывает в тех случаях, когда тепловые показатели движка превышают норму. После запуска вентилятора, который расположен возле движка и срабатывает по сигналу контроллера, температура ДВС опускается до допустимой нормы.

Снятие прикуривателя

Чтобы провести диагностику прикуривателя Приоры  его необходимо демонтировать. Снятие необходимо производить при снятом предохранителе, чтобы не вызвать случайного короткого замыкания при работе. Вынимаем предохранитель F13 из монтажного блока и приступаем к работе.

Вставляем небольшую плоскую отвертку в отверстие на прикуривателе и слегка надавливаем на пластиковый фиксатор, как показано на картинке. Затем поворачиваем металлическую часть прикуривателя против часовой стрелки.

Вынимаем металлическую часть вверх и отсоединяем разъем.

Пальцем поддеваем зеленый контур подсветки прикуривателя и вынимаем его как показано на картинке.

Сборку производим в обратной последовательности.

Меры предосторожности

Предохранители берут на себя все перепады напряжения, скачки, связанные с нарушением изоляции, и прочие причины поломки. Особенностью предохранителей является то, что они плавятся после случившейся поломки. В этом есть свое достоинство и недостаток. Достоинство заключается в том, что водитель Приоры может сразу увидеть причину поломки и, зная назначение каждого предохранителя, искать причину в определенном месте. Однако это одновременно является недостатком – перегоревший предохранитель придется выкинуть и купить новый. Перед тем как проверять предохранители, менять их, а также искать и устранять причину поломки, необходимо отсоединить клемму аккумулятора с пометкой «-».

Не менее важным является знание силы тока, проходящей через каждый из предохранителей, поскольку несоответствие пропускной способности и силы тока в цепи повлечет за собой сгорание проводки. Нельзя забывать и то, что каждый предохранитель на Ладе Приора отвечает за свою часть электропроводки в авто, поэтому перед началом работ по замене не помешает ознакомиться со схемой их расположения. Данную схему можно найти в руководстве к машине.

Крайне важно, перед тем как заменить предохранитель, устранить неисправность в электрике автомобиля. Иначе при включении зажигания возможно повторное сгорание уже нового предохранителя

Назначение блоков стоит более подробно рассмотреть каждый блок предохранителей, чтобы знать, где искать причину неисправности. Начать нужно с главного и самого большого, по количеству предохранителей, блока, расположенного у водительского места.  В данном блоке находится 32 предохранителя с силой тока, варьирующейся от 5 до 30 А. Отвечают они за следующие приборы:

  • обогрев стекла;
  • обогрев сидений;
  • габариты;
  • стоп-сигнал;
  • печка;
  • приборная доска;
  • освещение салона;
  • стеклоочиститель;
  • ближний и дальний свет.

Назначение

Современный автомобиль оборудован огромным количеством деталей, работающих благодаря электронике. И каждая такая деталь может выйти из строя по разным причинам. Но все они подвержены риску получить повреждения, из-за короткого замыкания в проводке. Для предотвращения такой ситуации, также как и во многих электронных устройствах, не связанных с автомобилями, используются предохранители. Для удобства все предохранители размещаются в одном или двух блоках.

Блоков предохранителей, как правило, бывает два. Один из них находится в моторном отсеке, а второй в салоне – чаще всего слева от рулевой колонки за откручивающейся панелью. Салонный блок предохранителей может находиться и под сидением и в районе багажного отделения. Для того чтобы легче было определить принадлежность предохранителя к тому или иному устройству на обратной стороне панели нарисована схема, на которой значки или названия различных приборов соответствуют расположению предохранителей. Сами же автомобильные предохранители различаются по номиналу, выраженному в Амперах. В зависимости от этого производители используют различные цвета пластмасс. Так, предохранители красного цвета имеют номинал 10 Ампер, а скажем, зеленые – 30 Ампер.

Кроме включенных в электрическую цепь, в блоке находятся и запасные предохранители.

Наиболее широко используемые предохранители – плавкие штекерные (ножевые). Такой предохранитель представляет собой проволоку из сплава олова со свинцом или медью. Сечение проволоки определяет максимальное значение тока, на которое рассчитан предохранитель. Предохранитель подключается к электрической цепи того или иного прибора. Ток, который питает этот прибор, проходит через проволоку. При резком возрастании силы тока при коротком замыкании, проволока моментально перегревается и плавится. Как следствие этого, происходит обрыв электрической цепи, и соответствующий прибор обесточивается.

Помимо одноразовых плавких, в автомобильных блоках предохранителей также встречаются термобиметалические предохранители многократного действия. Их устройство и принцип действия заложены в их названии. Итак, конструкция такого предохранителя – две пластины с серебряными контактами на концах. Одна из пластин состоит из сплава двух металлов с разными свойствами. Упругость этой пластины позволяет контактам находиться в сомкнутом состоянии. В этот момент через контакты проходит ток. При коротком замыкании биметалическая пластина перегревается и разгибается. Соответственно, контакты размыкаются. После того как пластина остывает, она возвращается в исходное положение, и ток снова начинает проходить по цепи. Такой предохранитель устанавливают в цепи света фар. Поэтому при его срабатывании будет частое включение и выключение света (мигание), а в кабине автомобиля слышны характерные щелчки. В этом случае необходимо остановить автомобиль, выявить и устранить неисправность.

Кроме того, существуют предохранители, термобиметалическая пластина в которых, после остывания не возвращается в исходное положение. Конструкция предохранителей дополнена пружиной и кнопкой. Пружина удерживает пластину, не давая ей самостоятельно согнуться. Так что для того чтобы замкнуть контакты после удаления неисправности прибора, надо нажать на кнопку, тем самым отпустив пружину.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
