Где находится реле вентилятора охлаждения на Лада Приора

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

  1. F1 — Резервное гнездо.
  2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
  3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
  4. F4 — 10А — Лампа дальнего света левой фары.
  5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
  6. F6 — 7,5А — Лампа ближнего света левой фары.
  7. F7 — 7,5А — Лампа ближнего света правой фары.
  8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
  9. F9 — Резервное гнездо.
  10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
  11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
  12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
  13. F13 — 15А — Прикуриватель.
  14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
  15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
  16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
  17. F17 — 10А — Противотуманная фара левая сторона.
  18. F18 — 10А — Противотуманная фара правая сторона.
  19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
  20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
  21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
  22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
  23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
  24. F24-F30 — Резервное гнездо.
  25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
  26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Почему не работает датчик включения вентилятора на Калине и Приоре и что с этим делать?

Современные автомобили отечественного производства комплектуются различными контроллерами и датчиками, обеспечивающими полноценную эксплуатацию авто. Если одно из устройств выходит из строя, это может привести к некорректной работе узлов. Из этого материала вы сможете узнать, что представляет собой датчик включения вентилятора Приора и Калина, и какие неисправности для него характерны.

Как известно, в любой Приоре и Калине есть система охлаждения, обеспечивающая нормальную работу двигателя и способствующая предотвращению его перегрева. Одним из устройств, позволяющих охладить силовой агрегат, является датчик вентилятора, по сигналу которого вентилирующее устройство должно включаться. На Калинах этот контроллер предназначенный для активации вентилятора, когда температура мотора достигнет определенной точки. Благодаря вентилятору, который должен включиться по сигналу контроллера, температура двигателя всегда будет в норме и не превысит допустимого порога. Если же устройство не срабатывает, то вентилятор не включится, соответственно, двигатель может перегреться.

Схема подключения датчика в системе охлаждения

Основные причины сбоев в работе датчика

Итак, по каким причинам на Калинах и Приорах, да и на всех ВАЗах в принципе, контроллер может не работать:

  1. Первая причина — неработоспособность термостата. Такая проблема является одной из самых сложных, при ее появлении вентилятор будет срабатывать неправильно. Чтобы убедиться в том, что термостат рабочий, нужно будет потрогать нижний шланг — если он холодный, то устройство действительно вышло из строя. Вообще, для Калины поломка термостата — явление достаточно распространенное.
  2. В том случае, если термостат рабочий, то необходимо произвести диагностику предохранительных элементов. Также следует проверить и состояние самих цепей, для этого воспользуйтесь мультиметром. Схема предохранителей должна быть указана на обратной стороне крышки блока. В случае с Калиной блок расположен под приборной панелью, вас интересует предохранительный элемент 3, его емкость составляет 50 ампер. Если предохранитель рабочий, то нужно произвести диагностику реле вентилятора, оно маркируется цифрой 1. В том случае, если эти элементы рабочие, то придется снимать блок управления вентилятором — для этого отодвиньте воздуховод и, используя гаечный ключ на 10, открутите его крепление. На блоке должны быть два реле, их следует проверить.
  3. Также не лишним будет залезть в моторный отсек и прозвонить контакты непосредственно вентилятора. Проблема может заключаться в обрыве, переломе проводки, окислении контактов, а также в перегоревшей обмотки внутри устройства. Проблемы с проводами и контактами решаются без проблем — плохая проводка меняется, а контакты зачищаются. Но если проблема кроется в обмотке, то устройство придется полностью менять.
  4. Также проблема может крыться непосредственно в самом датчике. Для запуска вентилирующего узла необходимо будет сбросить клеммы с устройства. Диагностика контроллера производится путем демонтажа термостата и помещения его в емкость с горячей водой — термостат в этот момент должен открыться.
  5. Еще одна причина, которая случается достаточно редко, это обрыв в цепи. Такую проблему можно диагностировать с помощью мультиметра — оборвавшиеся провода подлежат замене (автор видео о диагностике регулятора своими руками — Дмитрий Мазницын).

Общие сведения

На Приоре и Калине находится вентилятор, выступающий в качестве основной системы охлаждения. Она необходима для предотвращения перегрева и обеспечения стабильного функционирования двигателя внутреннего сгорания (ДВС). Главным элементом для охлаждения силового агрегата является датчик. С помощью его сигнала вентилятор приводится в действие.

В автомобилях данный узел срабатывает в тех случаях, когда тепловые показатели движка превышают норму. После запуска вентилятора, который расположен возле движка и срабатывает по сигналу контроллера, температура ДВС опускается до допустимой нормы.

Монтажный блок предохранителей и реле Приора в комплектации норма с кондиционером: назначение и обозначение элементов

Производитель АВТО-ВАЗ выпускал Приору в комплектации норма с кондиционером

Если являетесь владельцем автомобиля в такой комплектации, то важно знать, что на монтажном блоке некоторые предохранители и реле имеют отличия с предыдущими вариантами. Монтажный блок 1118-3722010-00 с обозначением предохранителей представлен на фото ниже

Предохранители имеют следующие предназначения:

  1. F1 — Резервное гнездо.
  2. F2 — 25А — Монтажный блок, реле включения обогрева заднего стекла. Контроллер электропакета, контакт «10» колодки ХР2. Обогревательный элемент заднего стекла.
  3. F3 — 10А — Правая фара, лампа дальнего света. Комбинация приборов, индикация включения дальнего света.
  4. F4 — 10А — Лампа дальнего света (левая сторона).
  5. F5 — 10А — Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
  6. F6 — 7,5А — Лампа ближнего света (левая сторона).
  7. F7 — 7,5А — Лампа ближнего света (правая сторона).
  8. F8 — 10А — Монтажный блок, реле включения звуковой сигнализации. Звуковой сигнал автосигнализации.
  9. F9 — Резервное гнездо.
  10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов. Лампы STOP-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный STOP-сигнал.
  11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171,2172). Блок управления подушек безопасности, контакт «25».
  12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭУР (ЭМУР), контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
  13. F13 — 15А — Прикуриватель.
  14. F14 — 5А — Лампы габаритного света (левая сторона). Комбинация приборов, сигнализатор главного света. Фонари освещения номерного знака. Фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
  15. F15 — 5А — Лампы габаритного света (правая сторона). Плафон освещения вещевого ящика (бардачок).
  16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
  17. F17 — 10А — Противотуманная фара (левая сторона).
  18. F18 — 10А — Противотуманная фара (правая сторона).
  19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватели передних сидений.
  20. F20 — 10А — Выключатель рециркуляции (индикатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления системой кондиционирования, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
  21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16». Часы. Контроллер управления системой кондиционирования, контакт «14».
  22. F22 — 20А — Электродвигатель очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты).
  23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
  24. F24-F30 — Резервные гнезда.
  25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
  26. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
  27. F32 — Резервное гнездо.

Реле также отличается от Приоры без кондиционера. Ниже на фото обозначения с описанием предназначения каждого элемента для монтажного блока типа 1118-3722010-00.

Элементы имеют следующее предназначение:

Зная предназначение предохранителей и реле, не составит труда самостоятельно определить причину выхода из строя соответствующего электрооборудования автомобиля.

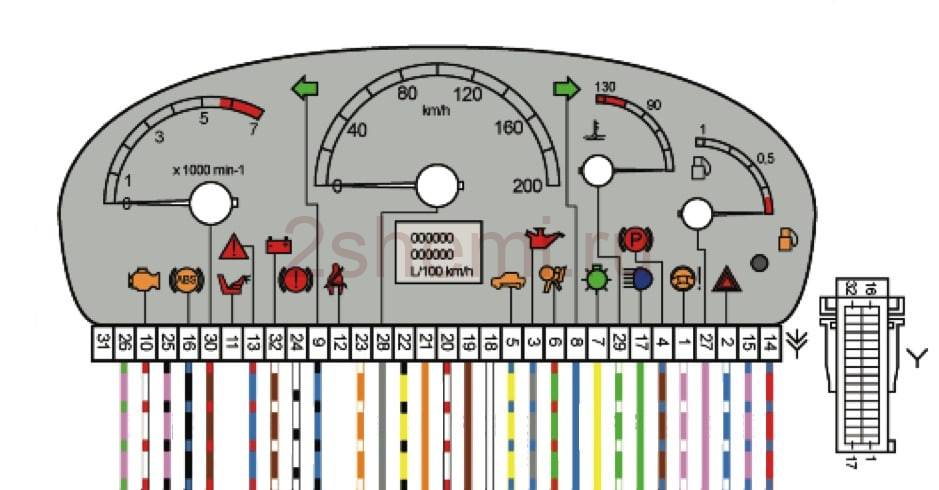

Схема блока комбинации приборов

Расшифровка
1Электроусилитель руля
2Контроль аварийки ВАЗ-2170
3Подключение к датчику давления масла
4Световой индикатор стояночного тормоза
5Электронное противоугонное устройство
6Модуль управления подушками безопасности
7Сигнализатор включения наружного освещения
8Указатель и дублер правого поворотника
9Указатель и дублер левого поворотника
10Блок управления двигателя
11Отключение передней подушки безопасности пассажира
12Сигнализатор ремней безопасности
13Блок тормозной системы ABS
14Кнопка подрулевого переключателя
15Индикатор расширительного тормозного бачка
16Модуль управления системой безопасности ABS
17Блок управления головными фонарями дальнего света
18Модуль подсветки щитка
19Общий минус устройства
20Аккумуляторные клеммы постоянного плюса
21Контакт замка зажигания
22Топливный расходомер
23, 24Подрулевые переключатели поворотов
25,26Датчики температуры за бортом
27Датчик топлива ВАЗ-2170
28Датчик скорости
29Датчик температуры охлаждения жидкости
30Сигнал тахометра
31Диагностика щитка
32Клемма реле регулятора генератора

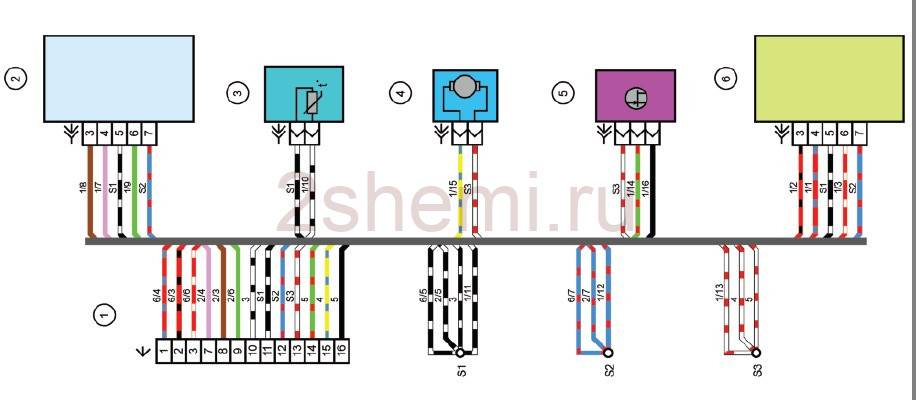

Схема электрических соединений жгута проводов отопителя PRIORA 21723

  1. колодка жгута проводов отопителя к колодке жгута проводов переднего;
  2. моторедуктор воздухосмешения;
  3. датчик температуры испарителя;
  4. электровентилятор 2172;
  5. регулятор частоты вращения;
  6. моторедуктор рециркуляции.

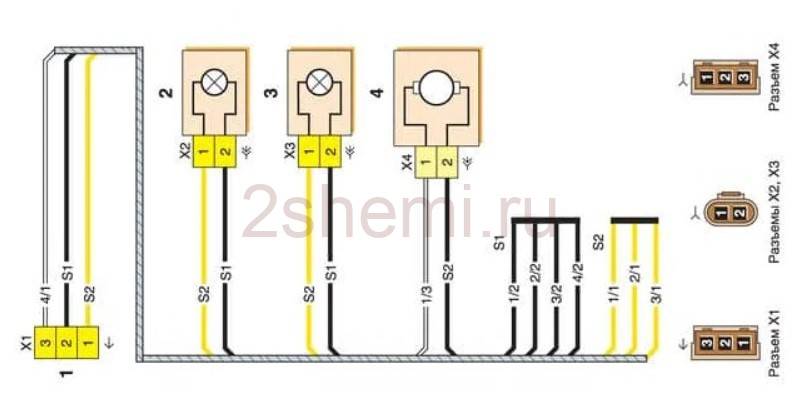

Схема датчиков системы парковки 2172-3724248

1,2,3 – датчики системы парковки; 4 – колодка жгута проводов датчиков системы парковки к колодке жгута проводов заднего.

Распиновка подсветки заднего номера

1. Подача напряжения на фонари, освещающие задний номер 2,3. Лампы освещения номерного знака Приора 4. Электрический мотор блокировки крышки багажника

Меры предосторожности

Предохранители берут на себя все перепады напряжения, скачки, связанные с нарушением изоляции, и прочие причины поломки. Особенностью предохранителей является то, что они плавятся после случившейся поломки. В этом есть свое достоинство и недостаток. Достоинство заключается в том, что водитель Приоры может сразу увидеть причину поломки и, зная назначение каждого предохранителя, искать причину в определенном месте. Однако это одновременно является недостатком – перегоревший предохранитель придется выкинуть и купить новый. Перед тем как проверять предохранители, менять их, а также искать и устранять причину поломки, необходимо отсоединить клемму аккумулятора с пометкой «-».

Не менее важным является знание силы тока, проходящей через каждый из предохранителей, поскольку несоответствие пропускной способности и силы тока в цепи повлечет за собой сгорание проводки. Нельзя забывать и то, что каждый предохранитель на Ладе Приора отвечает за свою часть электропроводки в авто, поэтому перед началом работ по замене не помешает ознакомиться со схемой их расположения. Данную схему можно найти в руководстве к машине.

Крайне важно, перед тем как заменить предохранитель, устранить неисправность в электрике автомобиля. Иначе при включении зажигания возможно повторное сгорание уже нового предохранителя. Назначение блоков стоит более подробно рассмотреть каждый блок предохранителей, чтобы знать, где искать причину неисправности

Начать нужно с главного и самого большого, по количеству предохранителей, блока, расположенного у водительского места. В данном блоке находится 32 предохранителя с силой тока, варьирующейся от 5 до 30 А. Отвечают они за следующие приборы:

Назначение блоков стоит более подробно рассмотреть каждый блок предохранителей, чтобы знать, где искать причину неисправности. Начать нужно с главного и самого большого, по количеству предохранителей, блока, расположенного у водительского места. В данном блоке находится 32 предохранителя с силой тока, варьирующейся от 5 до 30 А. Отвечают они за следующие приборы:

  • обогрев стекла;
  • обогрев сидений;
  • габариты;
  • стоп-сигнал;
  • печка;
  • приборная доска;
  • освещение салона;
  • стеклоочиститель;
  • ближний и дальний свет.

Блок предохранителей в салоне ВАЗ-2170, -2171, -2172

Блок предохранителей в Приоре находится в нижней части приборной панели, с левой стороны от руля. Чтобы добраться до него, нужно открыть крышку, которая держится на трёх фиксаторах. Поверните каждую ручку фиксатора на 90 градусов и потяните крышку вниз, она отщёлкнется и откроется.

Предохранители в салонном монтажном блоке

F1 (25 А) — вентилятор охлаждения радиатора. Если у вас не работает вентилятор, проверьте его двигатель, подав напрямую к нему напряжение 12 В с аккумулятора. Если двигатель исправен, значит скорее всего дело в проводке или разъёмах. Проверьте исправность реле К1.

Как работает автомобильный предохранитель

Одним из самых простейших конструктивных элементов автомобиля является предохранитель, который состоит из двух основных частей — пластикового корпуса и плавкой вставки с контактами. Однако, несмотря на простоту конструкции, такие детали играет очень важную роль. Ведь они не только исключают вероятность выхода из строя электрооборудования, но еще и предотвращают возможность возникновения пожара. Именно благодаря предохранителям, при возникновении коротких замыканий в электрической цепи или при повышенной нагрузке, на проводах не плавится изоляция, а происходит перегорание плавкой вставки.

На Приоре используются устройства флажкового или штекерного типа. Внутри корпуса расположена пластиковая вставка, которая имеет определенный номинал по току. Корпус предохранителя имеет прозрачный вид, что делается специально, чтобы визуально определить пригодность изделия. Из корпуса выступают ножки — они же контакты, которые замыкают электрическую цепь.

Основным параметром предохранителей является величина силы тока. Соответствующее значение, на которое рассчитан элемент, а точнее, плавкая вставка, указывается на корпусе. Если обозначения нет, тогда следует ориентироваться на цвет корпуса. Корпус окрашивается в разные цвета неспроста, а для того, чтобы определить принадлежность определенного предохранителя к соответствующему номиналу по силе тока. Ниже представлено фото, где обозначены цвета и соответствующие им номиналы тока.

Используйте эту информацию, если самостоятельно затрудняетесь определить номинал предохранителя. Разобравшись с устройством и номиналом по цвету, следует рассмотреть принцип работы устройств.

В цепях разного электрооборудования устанавливаются предохранители, которые имеют определенный номинал по току. Электроприборы потребляют разный ток, и чтобы исключить вероятность ложного срабатывания, используются устройства с соответствующим номинальным показателем силы тока. Когда в цепи начинает протекать большой ток, происходит нагревание проводов, но первым делом греется плавкая вставка, которая в итоге прерывается, и тем самым разрывает цепь.

Отсутствие предохранителя привело бы в такой ситуации к оплавлению изоляции, и как следствие, замыканию плюсовых контактов на массу. Итог таких последствий плачевный для транспортного средства, в чем можно убедиться, взглянув на фото ниже.

Такие последствия возникают в случае, когда предохранители устанавливаются несоответствующего номинала или вовсе водители пренебрегают необходимостью использования таковых устройств, и в случае оплавления вставки предохранителя, решают эту проблему путем закорачивания цепи перемычками. Этого делать нельзя, так как итог таких необдуманных действий приводит в 100% случаев к печальным последствиям.

Предохранители не подлежат ремонту. Не нужно пытаться подпаивать плавкие вставки, вернув тем самым работоспособность изделий. Если устройство вышло из строя (точнее говорить сработало), то оно не пригодно к использованию, и подлежит замене

Причем важно устанавливать в цепь предохранители аналогичного номинала силы тока, так как пренебрежение этим правилом приведет к следующим последствиям:

  • если предохранитель будет установлен меньшего номинала, чем необходимо, то он будет чаще срабатывать даже без видимых на то причин;
  • если изделие будет установлено с повышенным номиналом, чем необходимо, то при повышенной нагрузке в цепи, плавкая вставка своевременно не сработает, и при этом оплавится изоляция. Итог и последствия плавления изоляции понимает каждый водитель.

Разобравшись с конструкцией предохранителей, их принципом работы и различиями по номиналу, переходим к рассмотрению устройств на автомобиле Лада Приора. Рассмотрим всевозможные варианты комплектации Приоры с указанием всех предохранителей и реле.

В автомобиле приора реле в данном блоке имеют следующие задачи:

  1. К1 – включение электровентилятора радиатора системы охлаждения двигателя
    К2 – включение обогрева заднего стекла
  2. К3 – запуск стартера
  3. К4 – доп. реле
    К5 – резерв
  4. К6 – включение омывателя и очистителя ветрового стекла;
  5. К7 – включение дальнего света фар;
    К8 – включение звукового сигнала;
    К9 – включение тревожного сигнала;
  6. К10-12 – резерв;

В вопросе, как снять блок предохранителей, Приора не требует обращения в сервис. Процесс замены его не составляет труда. Для начала, сняв клемму, обесточиваем блок. Иначе, во время демонтажа может произойти короткое замыкание.

Данное правило также относится к остальным блокам. Далее откручиваем болт, фиксирующий блок на месте. Затем нужно освободить блок от удерживания защелок-фиксаторов. Следом снимаем предохранители и реле. Потом настает очередь клемм проводов, входящих в блок.

Для удобства, лучше пометить все провода и места их расположения. Любая ошибка — и печальных последствий не избежать. Используя эти нехитрые советы, для вас вопросы, связанные с тем, как снять блок предохранителей на Приоре, не вызовет трудностей.

Как снять и поменять бензонасос на Приоре

Чтобы снять топливный насос на автомобиле Приора, придется изрядно подготовиться. Поскольку система довольно сложно устроена, при ее демонтаже придется взаимодействовать со многими деталями машины. Начать стоит с того, чтобы скинуть минусовую клемму с аккумулятора. Замена устройства для подачи топлива в двигатель проводится в рамках демонтажа топливного модуля:

Откройте заднюю дверь. Под подушкой дивана найдите пластмассовые заглушки. Снимите их, слегка надавив. Вы увидите крепеж дивана. Отверните гайку головчатым ключом «10». Потяните крепеж к себе. Выполните то же действие с другой стороны. Вытащите подушку дивана. Если необходимо – демонтируйте спинки, хотя они не будут сильно мешаться. На пол кузова поставьте тазик или другую емкость. Найдите черный квадратный металлический лючок, который прикрыт шумоизоляцией. Отогните ткань, приступите к демонтажу лючка. Крестообразной отверткой отверните саморезы. Уберите лючок. Вы увидите верхушку топливного модуля, а поверх него – несколько проводов. Отожмите фиксатор, который удерживает жгут, отсоедините провода от модуля. Также к крышке узла системы топливоподачи подведены два маленьких шланга. Один отвечает за подачу бензина, другой – за отправку. Держите шланг прямо около места крепления к модулю, а затем проворачивайте его вплоть до того, как увидите сверху зеленые вставки – это фиксаторы. Зажав их, потяните к себе шланг. Топливо сливайте в емкость. Отверните гайки крепления, которые держат прижимную пластинку, при помощи головчатого ключа «10». Достаньте прижимную пластинку. Теперь предстоит аккуратный процесс демонтажа модуля

Обратите внимание, что в непосредственной близости от него находится часть датчика топлива, которую нельзя задевать. Поэтому, доставая узел системы топливоподачи, постарайтесь сделать свои движения максимально плавными

Модуль сразу же направьте над емкостью – с него будет стекать бензин.

Далее, для того чтобы освободить топливный модуль, проделайте следующее:

  1. Отсоедините минусовой провод от регулятора давления топлива. Отсоедините жгут, зажав фиксатор.
  2. Отсоедините провода от насоса.
  3. Отожмите фиксаторы, которые удерживают датчик топлива в одном положении.
  4. Передвиньте датчик горючего вещества по пазам, а затем снимите его.

Перед тем, как выполнить замену, следует проверить узел системы топливоподачи.

Как проверить бензонасос на автомобиле Приора

Согласно данным автоВАЗа штатный насос для ВАЗ-2170 должен качать 60 литров бензина за час. Для того, чтобы его проверить на своём автомобиле, сделайте следующее:

  1. Прокрутите ключ в замке, включив зажигание.
  2. Снимите реле топливного насоса аккуратным движением.
  3. Поставьте перемычку между контактами 30 и 87.
  4. Прислушайтесь, есть ли знакомый звук подкачки топлива.Если услышите, что подкачка проходит нормально, можете отвести ключ обратно. Для того чтобы «починить» машину, поменяйте предохранитель.

Если устройство для подачи топлива в двигатель не останавливается, проделайте следующее:

  1. Проверьте напряжение на фишке насоса при помощи мультиметра.
  2. Проверьте подачу «массы» на фишку насоса.
  3. Очистите топливный модуль от бензина (даже стоит протереть тряпкой!), затем подайте +12 В к нему. Это «прямая» проверка его работоспособности.

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

  1. F1 — Резервное гнездо.
  2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
  3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
  4. F4 — 10А — Лампа дальнего света левой фары.
  5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
  6. F6 — 7,5А — Лампа ближнего света левой фары.
  7. F7 — 7,5А — Лампа ближнего света правой фары.
  8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
  9. F9 — Резервное гнездо.
  10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
  11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
  12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
  13. F13 — 15А — Прикуриватель.
  14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
  15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
  16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
  17. F17 — 10А — Противотуманная фара левая сторона.
  18. F18 — 10А — Противотуманная фара правая сторона.
  19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
  20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
  21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
  22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
  23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
  24. F24-F30 — Резервное гнездо.
  25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
  26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
