Через сколько необходима замена ремня ГРМ на Лада Приора: когда его менять

Замена роликов и ремня ГРМ: пошаговые действия

Изначально следует заметить, что владельцам автомобиля Лада Приора с кондиционером понадобится выполнить некоторые действия, чтобы добраться до механизма ГРМ. Если у вас Приора с кондиционером, то первоначально нужно:

  1. При помощи ключа с головкой на «15» вывинтить ролик натяжителя генератора (не путать с роликом натяжителя ремня ГРМ). Если ролик гудит, то его также рекомендуется заменить.
  2. После этого демонтировать ремень генератора, который также рекомендуется заменить одновременно с ременной передачей ГРМ.
  3. Теперь откроется доступ к защитным крышкам газораспределительного механизма.

Замена ремня ГРМ на Приоре 16 клапанов своими руками выполняется путем проведения следующих действий:

  1. Шестигранником или битой Т-30 в виде звездочки нужно вывинтить 5 болтов крепления верхней крышки (пластикового кожуха) и 2 болта нижней крышки ГРМ.
  2. Отсоединяется датчик коленвала путем разъединения соответствующей фишки возле верхней крышки ГРМ.
  3. Установить домкрат под колесо с пассажирской стороны, после чего поднять авто и вывесить колесо. Это нужно сделать для того, чтобы иметь возможность совместить метки шкивов распредвала. Эту процедуру можно также выполнять путем вращения шкива коленвала ключом на «17». Ниже на фото показаны метки 1 на корпусе механизма, а также отметки 2 на шкивах распредвалов. Их необходимо совместить путем вращения колеса при включенной 5 передаче. Если помпу менять не планируется, то ослаблять крепление шкивов распредвала после выставления отметок нет необходимости.

Совмещение меток распредвала

После того, как метки будут выставлены, не забудьте поставить рычаг переключения скоростей в нейтральное положение. Это нужно, для того чтобы отметки не сбились. Проверка меток на зубчатке маховика. В верхней части маховика находится резиновая заглушка, которую следует снять с помощью отвёртки. Под заглушкой располагается венец маховика вместе с меткой, которая должна совпадать с треугольной отметкой в левой части.

Метка на маховике

Если планируется замена помпы, то на данном этапе нужно ослабить крепление 2-х шкивов распредвала. Ослабляется крепление, чтобы впоследствии избежать загибания клапанов при демонтированном ремне ГРМ. При этом болты ослабляются, но не снимаются. Чтобы получить доступ к шкиву коленчатого вала, который находится в самом низу, нужно снять колесо или же повернуть его до упора в правую сторону. Вывинчивается 5 болтов крепления брызговика, что нужно для получения доступа к шкиву коленвала. Чтобы отвинтить болт крепления шкива коленчатого вала, требуется попросить помощника включить 5 передачу и нажать на педаль тормоза. В этом момент следует при помощи баллонного ключа или трещотки с головкой на 17 приложить усилие для вывинчивания болта. Для вывинчивания болта крепления шкива коленвала, необходимо вращать ключ против часовой стрелки.

Снятие шкива коленвала

За шкивом коленвала располагается упорная шайба, которую также нужно снять.

Далее ключом с головкой на «15» вывинчиваются болты крепления роликов: натяжителя и упорного.

Снятие роликов натяжителя и упорного

После демонтажа роликов: натяжителя и упорного, можно снять ремень ГРМ.

Снятие ремня ГРМ

Если нужно заменить помпу, то для этого демонтируется внутренний защитный кожух. Для этого снимаются шкивы распредвала, крепления которых были ослаблены ранее. После этого вывинчиваются три болта крепления держателя натяжного ролика генератора. Чтобы снять кожух, необходимо вывинтить еще 6 болтов крепления на «10», два из которых располагаются за шкивами распределительного вала. На фото ниже показано места расположения болтов, которые нужно выкрутить, чтобы снять кожух. Это делается только тогда, когда требуется замена помпы.

Расположение болтов крепления внутренней крышки ГРМ

Снимается внутренний кожух.

Чтобы снять помпу, нужно вывинтить 3 болта крепления. Для вывинчивания болтов понадобится шестигранник на «5». Теперь снимается помпа, только предварительно не забудьте слить ОЖ.

Устанавливать снятые элементы следует в порядке обратном снятию. Перед монтажом помпы, нужно установить прокладку, предварительно смазав стойким к высоким температурам герметиком. При затягивании болтов крепления помпы не прилагайте больших усилий, чтобы не сорвать резьбу. Устанавливаются новые ролики (натяжителя и упорного). Ролик натяжителя не затягивается, так как с его помощью будет выполняться регулировка. Устанавливаются на место шкивы распредвала, и в завершении шкив коленвала. Надевается новый ремень. Для этого нужно изначально надеть его на шкив коленвала, после этого на помпу, и в завершении на шкивы распредвала.

Переходим к проведению процедуры регулировки натяжения ременной передачи.

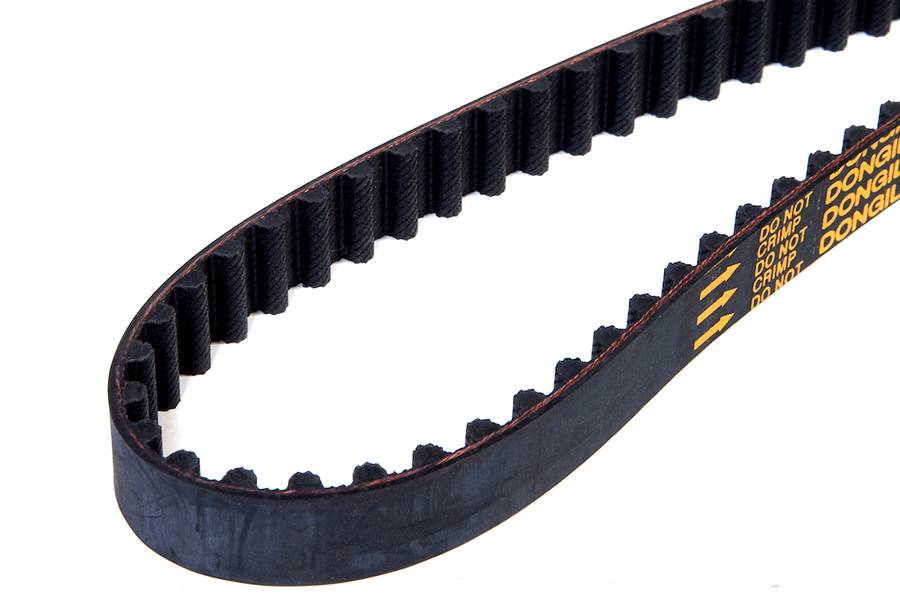

Для чего нужен ремень ГРМ

Ремень

газораспределительного механизма на автомобиле Лада Гранта необходим для того чтобы синхронизировать работу распредвала и коленвала. В инструкции к автомобилю 16 и 8 кл срок замены регламентирован. Однако, тем не менее большая часть автолюбителей мало знают что-то об этом и даже могут не знать его расположение, не горя уже о том как правильноменять . Находится он просто, нужно лишь поднять крышку капота авто. На самом видном месте находится зубчатый ремень, охватывающий множество шкивов. Открыв инструкцию, идущую вместе с транспортным средством так же без труда можно найти раздел, в котором описывается этот узел.Ремень ГРМ взаимодействует не лишь с коленчатым валом и с распределительным, но и еще с несколькими системами. Подобная нагрузка существенно сокращает ресурс ремня, что делает возможным его обрыв.

В настоящее время все новые Лада Приора выпускается с 16 клапанными двигателями. Эти силовые агрегаты также устанавливаются и на некоторые комплектации автомобилей Лада Гранта, Калина, Веста или XRAY. Газораспределительный механизм (ГРМ) этих двигателей предназначен для своевременного впуска в цилиндры двигателя горючей смеси и выпуска отработавших газов

Важно регулярно проверять состояние его ремня и при необходимости выполнить замену

Проверяем состояние ремня

Регламент проверки этого узла, требует проведения осмотра в холодном состоянии двигателя. Снять внешний защитный кожух для возможности осуществления зрительного контакта поверхности деталей узла газораспределения. Получив доступ непосредственно к грм, вращая его привод детально осмотреть обе стороны расходника, на наличие какого либо рода дефектов (износ, сорванные зубья, торчащий корд, расслоения резины и т.п.). тщательной проверки подлежат ролики натяжителей, которые при наличии механических повреждений и большого люфта, способствуют усиленному износу расходника. Не допускается присутствие на поверхности резиново — технической детали масляных пятен, способствующие разрушению его структуры. При обнаружении немедленно свести с поверхности.

Любой автомеханик объяснит автомобилисту, что ремень ГРМ необходимо регулярно менять, иначе его разрыв во время эксплуатации повредит транспортное средство. Заменить деталь смогут все автомобилисты, если правильно проведут подготовительный этап, уберут на время мешающие компоненты, и выставят метки ГРМ на Приоре.

Специалисты советуют проверять состояние данного компонента механизма каждые пройденные 105 тысяч километров. Для автомобилистов будет полезным узнать, как разобрать механизм и проверить, нет ли повреждений на ремне.

Проверяем состояние ремня

Проверка механизма газораспределения

Любые проверки и регулировки приводного ремня осуществляются только на холодном двигателе. Его максимальная температура должна быть не выше 35 градусов .

В том случае, если на автомобиле установлен кондиционер, следует демонтировать его приводной ремень, а только после этого браться за ремень ГРМ. Для демонтажа ремня кондиционера необходимо открутить опору двигателя, а после снятия ремня установить мотор на опору, слегка наживив винты, которыми она фиксируется.

Проверка ремня газораспределительного механизма выполняется в таком порядке:

  1. Находим и отворачиваем пять винтов крепления пластиковой защитной крышки.
  2. Снимаем крышку с двигателя.
  3. Поддомкрачиваем справа переднее колесо.
  4. Устанавливаем КПП на пятую передачу.
  5. Проворачиваем колесо по часовой стрелке.
  6. Внутренняя поверхность ремня не должна иметь трещин, потёртостей, складок, расслоения резиноматериала.
  7. На внешней поверхности не должно быть затиров, трещин, следов сильного износа и выступающего корда.
  8. При обнаружении на ремне пятен эксплуатационных материалов (масла, охлаждающей жидкости) он в обязательном порядке подлежит замене, но только после устранения причин течи.

Как проверить и отрегулировать натяжение ремня на Приоре

Ремень ГРМ в работе

После осмотра состояния привода ГРМ, обязательно проверяем натяжение ремня и состояние натяжного и опорного роликов. Делать это нужно в такой последовательности:

Проворачиваем за вывешенное колесо коленвал до тех пор, пока метки на зубчатых шкивах обоих распредвалов не совместятся с приливами на заднем кожухе привода.
Обращаем внимание на натяжной ролик: вырез в его обойме должен чётко совпасть с приливом втулки внутри ролика.
Если ремень натянут удовлетворительно, прилив совпадёт с вырезом, в противном случае необходимо ослабить болт крепления ролика ключом на 15.
Для регулировки натяжения ремня проворачиваем сам ролик — для подтяжки против часовой стрелки, для ослабления по часовой.
Это можно сделать либо специальным ключом, либо велосипедным ключом подходящего размера с захватом, либо щипцами для демонтажа стопорных колец.
Ролик проворачивается до совпадения выреза и прилива, после этого болт крепления ролика подтягивается с усилием около 40 Нм ключом на 15.

При регулировке важно не перетянуть ремень и не прослабить его, поскольку в первом случае он быстро износится и приведёт к выходу из строя подшипника помпы, а во втором может произойти проскальзывание зубьев и нарушению фаз газораспределения

Ремень ГРМ со следами износа

Как следствие, клапана могут ударить о днище поршней, что приведёт к серьёзной и дорогостоящей поломке.

Меняем ремень самостоятельно

Замена ремня ГРМ Лады Приоры на 16 клапанов не самая сложная процедура. Купите комплект, в который входят ролики натяжения, запаситесь инструментами, и можно приступать.

Инструкция

  1. Поднимите капот, ключом-шестигранником отвинтите пять болтов на крышке, снимите ее. Отвинтите два болтика с нижней крышечки ГРМ.
  2. Отсоедините датчик коленвала.
  3. С пассажирской стороны поставьте под колесо домкрат, поднимите им авто, поместите колесо в подвешенное положение. Так будет легче совместить метки механизма и распределительных валов — они должны находится параллельно, друг напротив друга. Совмещайте их при включенной пятой передаче, провернув колесо в правильное положение. Выключите передачу скоростей.
  4. Найдите маховик, снимите резиновую заглушку обычной отверткой. Под глушителем увидите маховик с меткой, она должна разместиться напротив отметки с левой стороны.
  5. Надо добраться к шкиву коленчатого вала, для этого снимите колесо или крутите его вправо, прокрутить надо до упора. Отвинтите пять болтиков, которые крепят брызговик.
  6. Попросите друга включить пятую передачу и жать на тормоз, в это время трещеткой №17 выкрутите болтик, который крепит шкив коленчатого вала. Вращайте в противоположную сторону часовой стрелки.
  7. Снимите упорную шайбу
  8. Отвинтите болты, крепящие натяжной и упорный ролики. Примените ключ 15. Демонтируйте ролики, снимите ремень.
  9. Теперь установите новые ролики, тип натяжителя не затягивайте, им будете проводить регулировку. Установите по местам шкивы распределительных валов, далее шкив коленчатого вала.
  10. Надевайте новый ремень — натяните на коленчатый вал, далее вокруг помпы, потом на шкивы распределительного вала.

Новое изделие установлено, осталось только отрегулировать натяжение:

  1. Натяните ролик натяжителя в противоположную сторону к часовой стрелке — когда устанавливали новый комплект, вы не закручивали этот ролик.
  2. Осталось совместить отметки на ролике натяжения, просто крепко закрутите болтики.
  3. Поверните шкив коленвала ровно на два оборота. Проворачивайте шкив в направлении часовой стрелки. Обязательно смотрите, чтобы совпали метки двух валов.

Чтобы убедится в правильности натяжения, надавите на натянутую резину с силой около десяти килограмм. Если изделие прогнется более, чем на семь миллиметров, то придется еще раз провести процедуру натяжения резины. В идеальном состоянии резина не должна продавливаться при силе давления в 10 кг.

Обстоятельства замены ремня ГРМ

В среднем узел служит при эксплуатации автомобиля до 150 000 км. Хотя регламент замены ремня ГРМ Лада Приора указывает на пробег около 200 тыс. км. Но полагаться на эту цифру не рекомендуется, особенно учитывая качество комплектующих и расходных материалов.

Предотвратить загиб клапанов из-за обрыва ремня ГРМ сложно по той простой причине, что привод находится в труднодоступном месте. Мешает многочисленное дополнительное оборудование и защитные кожухи. Частично разбирать двигатель для осмотра привода станет далеко не каждый автовладелец. Зато определить износ элемента можно не только визуально, но и по некоторым характерным признакам.

Выработка ресурса

Если ремень ГРМ служит уже более 100 000 км, его замена понадобится в ближайшее время. Помимо пробега, ресурс может зависеть и от даты производства. Качественный ремешок ГРМ отвечает всем параметрам на протяжении пяти лет с момента изготовления.

После окончания срока годности изделие начинает покрываться трещинами, теряет свою эластичность, вероятность обрыва возрастает. Особенно это актуально для автолюбителей, выезжающих редко. У ремня есть срок годности, и это следует учитывать. Заменить его обязательно надо и при покупке б/у автомобиля, доверять словам продавца о недавней замене не стоит.

Снижение динамики и затрудненный запуск

Если ремень ГРМ сильно изношен, он может перескочить на один или несколько зубьев. В результате фазы газораспределения нарушаются. Момент зажигания топливно-воздушной смеси будет неправильный (ранее или позднее зажигание). Определить это можно по провалам мощности, сильной вибрации ДВС и плохому запуску силовой установки. ДВС будет работать нестабильно. Помимо дискомфорта, если вовремя не устранить неисправность это приведёт к более серьезным проблемам.

Выхлопной дым

Позднее зажигание становится причиной неполного сгорания топливно-воздушной смеси. Из-за нарушения фаз газораспределения со временем выйдет из строя катализатор. Часть топлива попадает в выхлопную систему. Повышение допустимых температур приводит к оплавлению катализатора и быстрому сгоранию внутренности выхлопной трубы. Определить неисправности очень просто.

Звук силового агрегата (тиканье)

Если срок эксплуатации ремня истек или узел износился, появляются трещины, отслоения нитей и т. д. Эти лохмотья начинают задевать о защитный кожух, блок цилиндров и другие детали. Отсюда появляется тикающий звук в моторном отсеке при работе двигателя. Звук зависит от оборотов мотора. Чем выше обороты, тем чаще периодичность, и наоборот.

Если доносится этот звук, не обязательно сразу ехать в сервис менять расходник. Причина может быть другой. Например, если немного клинит подшипник водяного насоса, опорного или натяжного ролика. Даже если это не ремень, причину нужно как можно быстрее обнаружить и исправить неполадки.

Под защитным кожухом привода ГРМ появились подтёки

Явным признаком имеющейся поломки будут следы масла или антифриза на кожухе или под ним. Попадая на ремень ГРМ, жидкости приводят его в негодность. Масло может попадать из-за изношенного сальника коленчатого вала, а охлаждающая жидкость – от водяного насоса. Кроме того, что от этого изделие изнашивается гораздо быстрее, значительно возрастает возможность нарушения фаз газораспределения из-за перескакивания на один или несколько зубьев.

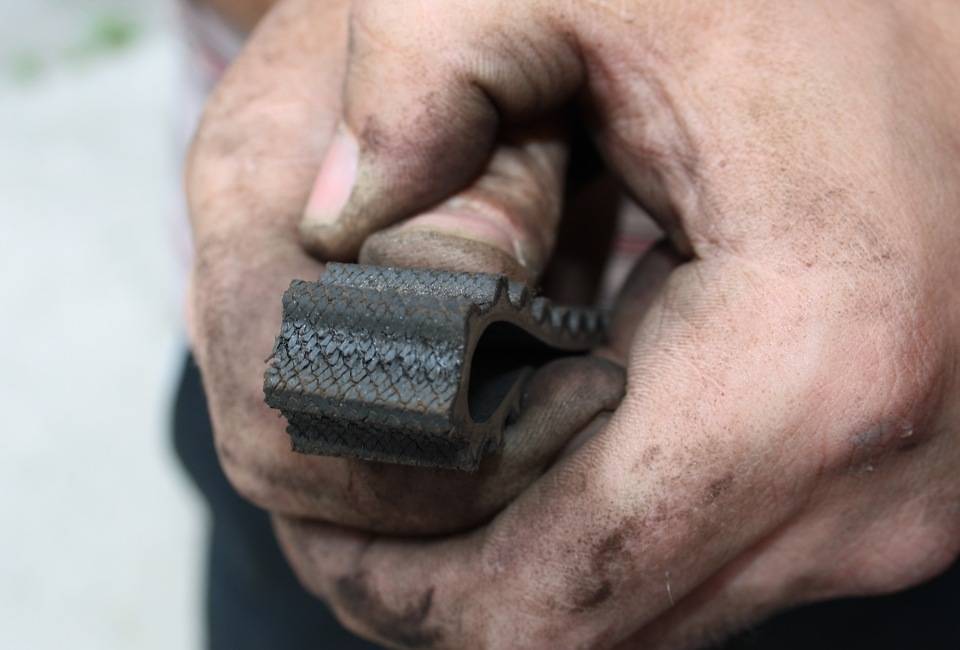

Повреждения ремня

Если на элемент можно посмотреть (нет кожуха или проводятся другие ремонтные работы), надо вывесить одно переднее колесо, поставить пятую скорость, выкрутить свечи зажигания и поворачивать шкивы распредвалов ключом за гайку крепления. Одновременно с этим можно полностью осмотреть состояние ремня. Если на поверхности есть даже небольшие трещины или потёртости, изделие нужно как можно скорее поменять, независимо от того сколько прошло времени после предыдущей замены.

Двигатель не запускается (стартер работает)

Подобная неприятность становится последствием всех вышеперечисленных признаков, т. е. произошел обрыв ремня ГРМ. Стартер при повороте ключа в замке зажигания будет активно вращать маховик (гораздо быстрее, чем это обычно бывает). Но в цилиндрах нет признаков жизни (топливно-воздушная смесь не воспламеняется).

При обрыве ремня компрессии в цилиндрах из-за неподвижных поршней нет. В результате обрыва клапаны гнёт от того, что поршни не удерживаются приводом и жёстко ударяют по клапанам. В такой ситуации есть два пути: выкинуть этот двигатель и поставить другой либо отогнать автомобиль в автосервис, где будет проводиться ремонт. В любом случае это потребует серьезных финансовых вложений.

Замена ремня привода ГРМ

Пусть маховик двигателя был правильно установлен и зафиксирован (см. выше). Тогда ключом «на 17» или «на 19» (ДВС 11183) откручивают винт, удерживающий шкив привода генератора. Сам шкив и защитную шайбу затем снимают.

Шкив не должен мешать

Теперь нужно ослабить прижимную силу в натяжном ролике: 11186/21116 – используя «круглый» ключ «на 15», откручивают болт крепления на 2-3 оборота. Ролик «отпустит» ремень автоматически;

Автоматика сработает на ослабление11183 – ключом «на 17» нужно ослабить гайку крепления. Затем сам ролик вращают по часовой стрелке. Осталось выполнить замену: на место старого ремня ГРМ устанавливают новую деталь, и всё. Монтаж остальных деталей производят в обратном порядке.

Основная операция по замене

Чтобы повысить прижимную силу, внешний узел ролика вращают против часовой стрелки. Для двигателей 11186/21116 нужно выполнить дополнительное требование: две прямоугольные метки должны совпасть.

Обязательное требование для моторов 11186/21116

По завершению монтажа метки A-B и C-D тоже должны совпадать. Чертёж для них приводится выше.

Моменты затяжки

Чтобы выполнить монтаж правильно, нужен ключ с регулятором усилия. Значение на нём выставляют в зависимости от вида детали: • Винт крепления натяжного ролика (11186/21116) – 17-27 Н*м; • Крепёжная гайка ролика (11183) – 30–36 Н*м; • Крепёж шкива генератора – 105–110 Н*м. • Сначала на ролике настраивают натяжение, а затем производят затяжку крепежной гайки или болта. Детали из вазовского каталога Сразу рассмотрим список узлов и специнструмента ВАЗ: • Натяжной ролик для ДВС 11183 – 2108-1006120, гайка для него – 00001-0021647-21; • Ремень ГРМ (11183) – 2108-1006040-10; • Автоматический натяжной ролик – 21116-1006226; • Ремень ГРМ (11186/21116) – 21116-1006040; • Ключ для автоматического ролика – 67.7812.9573-01; • Ключ для ролика ВАЗ-11183 – 67.7834.9525. • Натяжной ролик семейства «2108» имеет две прорези на одной стороне. Эти прорези должны смотреть «вверх», то есть в сторону «от двигателя».

Натяжной ролик для мотора 11183

Прорези были сделаны под специнструмент. Он обозначается цифрами «67.7834.9525» (см. список). А для автоматических роликов ключ обозначается по-другому – «67.7812.9573». Как он выглядит, показано ниже.

Ролик-автомат тоже можно регулировать

Осталось перечислить, как обозначены крепёжные болтики, шайбы и так далее: • Три болтика для крышки ВАЗ-11183 – 00001-0009024-11, шайбы – 00001-0026406-01; • Крышка привода ГРМ (11183) – 21080-1006146-10; • Болтики от крышек ВАЗ-21116 – 2108-1003286-00, шайбы пружинные – 00001-0011977-73; • Верхняя крышка – 21116-1006226-00, нижняя крышка – 21116-1006218-00. Надеемся, вопросов здесь не возникнет.Импортные аналоги Для замены ремней «2108-1006040-10» подходят разные комплектующие: • GATES – 5521 или 5521XS; • BOSCH – 1 987 949 095; • DAYCO – 94089; • CONTITECH – CT527; • Finwhale – 2108-1006040. • Ремень ГРМ «21116-1006040» можно заменить другой деталью: • GATES – 5670XS; • CONTITECH – CT1164; • QUARTZ (Германия) – QZ-5670XS. Обычно выбор делают в пользу продукции GATES. Буквы «XS» в её каталоге означают «усиленный».

Оригинальный ремень ГРМ и подделка

Внимание! Комплектующие фирмы GATES (Англия) подделывают чаще всего! По фото можно понять, в чём состоит главное отличие. Остерегайтесь подделок

Слабые звенья на Приоре: ролик, ремень, помпа

Полноценная работа механизма ГРМ обеспечивается благодаря конструкции натяжения привода. Два вала, регулирующих работу клапанов, требуют дополнительно поддерживающий ролик, учитывая увеличение длины привода. Ролик, поворачиваясь на оси, регулирует должное  натяжение ремня. А поддерживающий ролик фиксирует направление ремня.

Ролик натяжной направляет ремень

Эти детали могут стачиваться, создавая люфт при движении и лишние шумы. Помпа может заклинивать при включённом двигателе. В этом случае последствиями такой работы могут быть срезанные зубья. Утрата герметичности данной конструкцией может привести к ненужным потерям охлаждающей жидкости. Для смены помпы удаляются шкивы распредвалов и тыльная часть кожуха.

При этом убираются крепления защиты и крепления поддерживающего ролика генератора. После снятия кожуха, откручиваются болты самой помпы. Чтобы избежать дополнительных неисправностей в будущем.

О двигателях

Автомобиль производили в период с 2007 по 2015 г., он заменил ВАЗ 2110. Первые Приоры оснащали двигателями от предыдущей модели с некоторыми доработками, у них был индекс 21116. В головке блока стояли 8 клапанов, привод ГРМ был с зубчатым ремнём. Специалисты отмечают у этого мотора хорошие экологические показатели, снижение шумности в работе, повышение мощности. Двигатель рядного типа, в системе питания используется инжектор. Как недостаток отмечено снижение ресурса мотора против заявленных производителем показателей.

Двигатель 21126

После дальнейшей модернизации мотора появилась версия 21126, которая базируется на прежнем блоке цилиндров от ВАЗ 21083, она получила двухвальную головку блока цилиндров. Новый силовой агрегат Приора 16 клапанов стал немного сложнее, но получил прибавку в мощности, стал ещё более экономичным. Клапанный механизм этого двигателя получил изменённую конструкцию привода, она по-прежнему была ременной. Длина привода стала больше, поэтому внедрили автоматическую систему натяжения зубчатого ремня. Несколько позже машину комплектовали такими моторами, как ВАЗ 21127, ВАЗ 21128, которые представляли собой модернизированный вариант ВАЗ 21126.

Гнёт ли клапана

Бензиновые двигатели внутреннего сгорания современных автомобилей работают на высококачественном бензине с октановым числом 95 и выше. Для таких сортов топлива необходима высокая степень сжатия в конце рабочего хода поршня. Этого конструкторы добиваются за счёт уменьшения камеры сгорания в головке блока цилиндров. Такая особенность конструкции двигателя таит в себе опасность повреждения клапанов, в некоторых случаях и поршней, шатунов в моторе. Это может произойти при обрыве ремня или срезании его зубьев.

Моторы ВАЗ 21083 не имели такой проблемы так как в поршнях были отлиты углубления для головок клапанов. Поэтому встреча их с поршнями не была опасной. На двигателях новой серии от этого отказались чтобы повысить эффективность, мощность, другие показатели моторов. Конструкторы считают, что, если своевременно производить замену выходивших свой срок деталей привода механизма ГРМ на Приоре, таких проблем не будет. Каждый владелец 16 клапанной Приоры должен помнить о том, что при обрыве зубчатого ремня в ГРМ происходит повреждение клапанов. На вопрос о том гнёт ли клапана на 16 клапанной Приоре, ответ будет только утвердительный, да.

Лада Приора: ремень ГРМ, его проверка и подтяжка

Итак, выше уже было сказано, что если рвется ремень ГРМ на Приоре, это приводит к тому, что гнет клапана. Вполне очевидно, что состояние ремня лучше проверять часто (каждые 40 тыс. км. пробега). Еще добавим, если рассматривать, когда меняется ремень ГРМ, заменять данный элемент с учетом особенностей его конструкции и работы следует каждые 60 тыс. км.

Идем далее. Проверять состояние ремня, а также его натяжение нужно на холодном моторе. Допускается нагрев не выше 35 градусов Цельсия.

Если автомобиль укомплектован кондиционером, тогда нужно снять ремень привода агрегатов и натяжной ролик;
Затем следует установить опору двигателя, немного затянув винты крепления самой опоры. Далее следует ключом открутить 5 винтов крепления передней верхней крышки привода ГРМ.
Теперь крышку можно снять. Чтобы осмотреть ремень ГРМ, коленвал следует проворачивать по часовой стрелке. Чтобы это сделать, нужно включить 5 передачу и подталкивать машину вперед. Еще авто можно приподнять, вывесив переднее колесо и вращая его по часовой стрелке.
Поверхность ремня, особенно его зубчатой части, не должна быть с трещинами, зубья должны быть целыми, без заломов и других дефектов, резина должна быть цельной, без расслоений до корда и т.д. Также на ремне не должно быть следов трения или перегрева.
Внимательно следует осмотреть и торцевые части, не допускается расслоения и повреждений. Также ремень не должен сильно расходиться по меткам. Если это так, тогда ремень ГРМ сильно растянут.
Еще на ремне ГРМ не должно быть следов моторного масла

Даже если ремень визуально в хорошем состоянии, важно понимать, что масло разъедает резину. По этой причине замасленный ремень следует поменять.

Также необходимо проверять и натяжение ремня. Чтобы это сделать, нужно учесть, что на автомобиле Приора метки ГРМ нанесены на шкивы распредвалов. Для проверки следует провернуть коленвал по часовой стрелке до того, пока метки на зубчатых шкивах распредвалов не совместятся с вырезами на задней крышке привода газораспределительного механизма. В том случае, если шкивы случайно были провернуты дальше, чем нужно, потребуется провернуть коленчатый вал на 2 оборота.

Если ремень ГРМ нормально натянут, выступ прямоугольной формы внутренней втулки натяжного ролика совпадает с вырезом его наружной обоймы. Если сам ремень в порядке, при этом указанные метки немного не совпадают (больше чем на ½ от общей ширины выступа), тогда нужно регулировать натяжение ремня ГРМ. Чтобы решить эту задачу, необходимо обнаружить натяжной ролик ГРМ Приора.

Сначала ключом на 15 следует ослабить затяжку болта крепления натяжного ролика. В случае, когда ремень прослаблен, нужно добиться точного совмещения выреза наружной обоймы ролика с выступом прямоугольной формы внутренней втулки ролика. Затем ключом на 15 следует затянуть болт крепления натяжного ролика. Момент затяжки составляет от 20 до 25 «ньютонов».

Фактически, чтобы натянуть ремень, натяжной ролик следует провернуть против часовой стрелки. Если же ремень нужно ослабить, тогда ролик поворачивают по часовой стрелке.

Чтобы это сделать, в пазы наружной обоймы ролика вставляется специальный ключ (напоминает два стержня, прикрепленных к основанию). Далее ремень можно натянуть до того момента, пока вырез наружной обоймы не совпадет с прямоугольным выступом внутренней втулки. Завершением будет затяжка болта крепления ролика (момент затяжки 34–41 Н·м.).

Как минимум, двигатель будет работать нестабильно, а если ремень ГРМ перескочит, погнет клапана. Если после регулировки натяжения метки не совпадают, процедуру нужно повторить. В случае, когда отрегулировать натяжение не удается, следует заменить ремень ГРМ.

Причины, признаки и последствия обрыва ремня ГРМ

Внезапный обрыв и последующая замена ремня ГРМ — одна из наиболее «болезненных» процедур для автомобиля и психики его хозяина.

Когда следует менять ремень

На 16-клапанном двигателе иногда заклинивает поддерживающий ролик. При этом происходит обрыв ремня ГРМ и загибается большая часть клапанов. Такая ситуация требует капитального ремонта двигателя, сопряжённого, как правило, с серьёзными финансовыми затратами.

На новом ремне ГРМ не должно быть трещин, разрывов и прочих дефектов

Если ремень ГРМ не будет заменён в регламентированные сроки, он может оборваться в любой момент. Современные автопроизводители рекомендуют его менять через каждые 100 тыс. км пробега. Однако периодичность замены существенно сокращается, если:

  • автомобиль эксплуатируется в условиях, близких к экстремальным (в жаркую или холодную погоду, при повышенной влажности воздуха и т. п.);
  • при последнем ремонте был установлен некачественный ремень;
  • при низком качестве дорог.

Определить, что порвался именно ремень, в большинстве случаев несложно — достаточно лишь посмотреть на него. Однако на многих современных автомобилях ремень защищён, а для демонтажа защиты потребуется время. В этом случае диагностировать обрыв ремня можно по отсутствию компрессии в двигателе и свободному вращению стартера.

Основные причины выхода ремня ГРМ из строя

Если ремень не будет заменён в регламентированные автопроизводителем сроки, он может оборваться в любой момент. На скорость износа этого элемента влияет несколько важных факторов.

Дальнейшее использование ремня, который в процессе эксплуатации стёрся, невозможно

Условия эксплуатации автомобиля

На срок жизни ремня ГРМ большое влияние оказывают условия эксплуатации автомобиля.

  1. При интенсивной езде и повышенных нагрузках на газораспределительный механизм на ремне могут появиться повреждения механического характера — трещины, выемки, отслоения. Эксперты отмечают, что при повышении оборотов двигателя до 5–6 тыс. об./мин любое несоответствие ремня параметрам автопроизводителя способно привести к непоправимым последствиям. Эксплуатировать такой ремень можно, но только для того, чтобы доехать до гаража или автосервиса.
  2. Определённое влияние на состояние ремня могут оказать и климатические условия. Это особенно актуально для жителей севера России. Резкие и частые перемены погоды способствуют более быстрому износу ремня. Поэтому его замену следует проводить намного чаще.

Неправильная эксплуатация элементов газораспределительной системы

Ремень может разорваться и по другим причинам. Так, в газораспределительный механизм помимо ремня входят ролики и помпа. Ролики предназначены для обеспечения необходимого натяжения ремня. Когда заклинивает один из них, ремень обрывается.

Избыточное или недостаточное натяжение ремня также может стать причиной его выхода из строя. В первом случае ремень обрывается, во втором — соскакивает со шкивовых пазов. Аналогичная ситуация может возникнуть и в случае сильного люфта одного из шкивов.

Натяжение ремня считается оптимальным, если на длинном участке «помпа — шестерня распредвала» ремень можно повернуть на 90о двумя пальцами.

Разворотом на 90 градусов следует проверять натяжение ремня ГРМ

Профессионалы советуют немедленно менять ремень со следами масляных пятен. Масло — опасный враг резины, и при его попадании на ремень последствия могут быть весьма серьёзными (проскальзывание, соскок, перескок и т. п.). Ситуация усугубляется тем, что полностью удалить масляные пятна с ремня невозможно — резина легко впитывает смазку и теряет свои оригинальные свойства. В этом случае ремень ГРМ также следует оперативно заменить.
