Устанавливаем сигнализацию на Лада Гранта своими руками: точки подключения и схема

Установка сигнализации на Lada Granta 2015 карта монтажа

ЗАПИСАТЬСЯ НА УСТАНОВКУ

Карта монтажа сигнализации на автомобиль Lada Granta 2015 года выпуска

Данная карта монтажа носит рекомендательный характер. Вы можете обратиться к нам для установки по номеру +7(343)361-47-88.

  • Цепи запуска у замка зажигания:
    +12В — Розовый (+)
    Зажигание — Синий (+)
  • Стартер — Красный (+)

Подключение цепей автозапуска

  1. Повороты в пороге водителя:
    Синий (+)
  2. Синий/Черный (+)
  3. Ручник:
    Коричневый/Синий (-)

В пороге водителя подключаем концевик водительской двери, повороты и ручник

  • Возможное место блокировки в пороге водителя:
    Бензонасос — серый (+)
  • Концевики дверей:
    Водительская дверь — Красный/Зеленый (-)

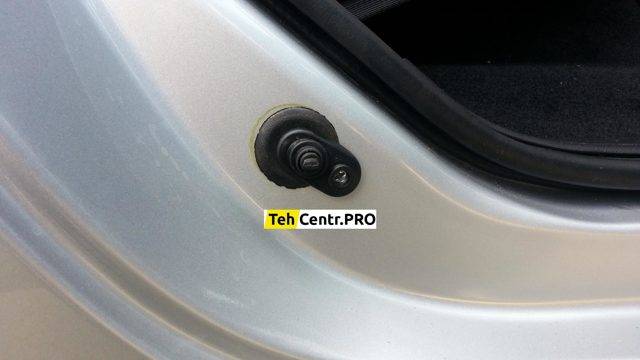

  • В остальные двери необходимо установить концевики самостоятельно.

Установка остальных концевиков

Концевик багажника необходимо развязать диодами:
На плафоне в багажнике — Черный/Белый (-)

Подключение концевика багажника

  1. Концевик капота, сирена и контроль запуска двигателя:
    На катушке зажигания можно использовать любой крайний провод для сигнала тахометра.
  2. Концевик установить самостоятельно в штатное место, либо если в комплектации он присутствует подключиться к нему.

Контроль автозапуска двигателя на катушке Возможное место для установки сирены Установка концевика капота в штатное место Lada Granta

Центральный замок:
Установить привод самостоятельно.

Электропривод закрывания двери водителя в Lada Granta Тяга подсоединенная к штатной кнопке закрывания двери

Отпирание багажника:
Синий/Красный (+)

Открывание багажника на штатной кнопке

Установка сигнализации на Ладу Гранта своими руками: видеоинструкция

Сигнализация очень полезна и многофункциональна. С ее помощью можно защитить авто от воров или случайного столкновения на парковке. Более сложные охранные системы способны с помощью брелока открывать багажник на расстоянии, заводить движок или выполнять еще массу интересных функций.

Такие модели Лады Гранта, как Норма и Стандарт, не имеют в своей заводской комплектации противоугонную систему. Завод их просто не устанавливает, так как конструкторы посчитали эту деталь лишней, если не брать в расчет иммобилайзер.

Потому и была создана данная статья, так как актуальность вопроса установки сигнализации на Ладу Гранта витает на непомерных высотах. Несмотря на то что на рынке огромный ассортимент охранных систем для авто, у них практически идентичны схемы установки, лишь с небольшими отличиями.

Точки подключения

Едва вам пришла в голову мысль о приобретении сигнализации, необходимо сначала определиться с выбором. Что именно вы хотите от охранной системы? Вам нужна только защита или еще какие-то дополнительные функции, которые может обеспечить устройство такого рода.

Стоит сразу сказать, что в большинстве случаев нет смысла покупать самую навороченную новейшую модель. Крепкий середнячок будет более полезен для Гранты. Обычно бренды подобных систем достаточно быстро выбиваются в популярные либо стекают с прилавков как растаявшее эскимо. Зарекомендовавшая себя отлично сигнализация будет пользоваться спросом уже потому, что она проверена многими, а в наше время информация достигает потребителей намного быстрее, чем даже какие-то пять лет назад.

Комплектация охранной системы полностью зависит от ее модели, так что наличие или отсутствие каких-либо элементов, еще не является показателем брака или т. п.

Далее мы рассмотрим одну из проверенных систем с автозапуском – Starline (старлайн). Ее выбирают автовладельцы, которые предпочитают собственноручно обслуживать своего железного коня, а не бросать ее в руки мастеров СТО при каждом случае. Более того, данная система отлично подходит не только для Гранты стандарт, а лифтбек и люкс.

Изначально во время сборки завод оснастил Гранту концевиком только для водительской двери, потому вам понадобится дополнительно приобрести новые для оставшихся трех дверей, а еще колодки подключения. К тому же вам понадобится около 10 м провода и колокол сигнализации, который обычно идет в комплекте охранной системы, но далеко не всегда.

Пошаговая установка

Если вы впервые выполняете подобные манипуляции и не имеете понятия о том, как, что и куда, соблюдайте в точности рекомендации в пошаговой инструкции, и все у вас получится:

  1. В первую очередь необходимо установить под капотом колокол (сирену) сигнализации.
  2. Потом выполняется монтаж концевика на крышке капота. Для него даже есть специальное местечко на щитке движка. Но подойдет только концевик по евростандарту, и чтобы вмонтировать туда отечественный аналог, придется попотеть.
  3. Слева от мотора вы обнаружите резиновую заглушку, через которую нужно проложить провод от сирены и вмонтированного ранее концевика в салон.
  4. Далее следует работа с главным блоком системы безопасности. Лучше всего его устанавливать за автомобильными приборами. Подберите соответствующий кронштейн и выполните установку устройства.
  5. На нижней планке блока предохранителей прикрепите кнопку сервиса.
  6. Рядом установите ударный датчик.
  7. Чтобы протянуть проводку к передатчику сигнала, понадобится снять плафон осветительного прибора и козырьки, защищающие от солнца. Расположите передатчик над зеркалом заднего вида.
  8. Светодиодный индикатор, по традиции крепится к левой стойке.
  9. После тщательного изучения схемы подключения можно приступать к подключению основного блока системы сигнализации к замку зажигания.
  10. Самый сложный этап – автооткрывание двери. А все потому, что установлен центральный замок и водительская дверь открывается только с помощью ключа. Но все же открывающий электропривод есть, но он не подключен. Значит, и проводов нужных в разъемах нет. Потому нужно снять 9-контактник и искать подходящие микроконтакты, потому что стандартные не подойдут – не смогут обеспечить нужное сцепление. Затем просто соберите разъем, после чего подключите провода. Повторить данный манипуляции необходимо на всех дверях.
  11. Проложите провода в салон через гофрированную трубку и установите все концевики для дверей. Последние должны подключаться параллельно.

Опробуйте установленную охранную систему. Если она работает, значит, вы все выполнили правильно. Своими руками выполнить установку не так уж и просто, но если вы хотите это сделать – у вас все получится.

Установка сигнализации

Потребуется: сигнализация, сирена, провод среднего диаметра (10 метров), инструмент.

Установка сигнализации начинается с крепления сирены (колокола), который размещаем в любом удобном месте моторного отсека. Затем закрепляем концевик капота, в Лада Гранта для него есть специальный евро-кронштейн.

Провода от сирены и концевика прокладываем из моторного отсека в салон через штатное отверстие в левой части моторного щита (если смотреть по ходу движения).

Блок сигнализации удобней всего разместить под панелью приборов (процесс снятия), закрепив его с помощью подходящего кронштейна. Датчик удара можно закрепить на планку под монтажным блоком. Кнопка «Валет» (сервисная кнопка для настройки сигнализации) устанавливается в каждом случае индивидуально, она должна быть хорошо спрятана, но в тоже время и легко доступна. Передатчик сигнала сигнализации чаще всего крепят в верхней части лобового стекла.

Светодиодный индикатор сигнализации удобней всего разместить в левой стойке ветрового стекла. Концевик двери есть только водительский, остальные придется установить и подключить к водительскому концевику, т.е. к красному/зелёному в пороге.

В зависимости от комплектации Лада Гранта для автоматического открывания/закрывания дверей может потребоваться установка электропривода (активатор) ЦЗ в водительскую дверь (снятие обшивки двери). Чтобы быстро проложить провода из двери в салон можно для них просверлить отверстие в круглом разъеме. Схема подключения:

1-колодка проводов; 2-мотор стеклоподъемника; 3-замок; 4-блок переключателей; 5-колодка динамиков.

Подключение проводки

После того как компоненты сигнализации установлены на Гранту своими руками, следует соединить узлы штатными пучками электропроводки. Центральный жгут подключается к бортовой сети и дополнительным узлам по схеме, рекомендованной изготовителем оборудования. Положительный сигнал подается от клеммы аккумулятора или от замка, отрицательный вывод подсоединяется к кузову автомобиля. Для подключения используются болты, расположенные внутри панели приборов.

Для использования автозапуска требуется подключить переключатели, расположенные под педалью тормоза и под рычагом стояночного тормоза. Контактная группа под педалью предназначена для дополнительной защиты машины, при попытке затормозить на угнанной машине двигатель глушится. Дополнительно необходимо задействовать шнур, контролирующий работу силового агрегата. Сигнал поступает от тахометра, часть сигнализаций поддерживает контроль по напряжению в бортовой сети.

Центральный жгут подключается к блоку управления указателями поворотов. В цепях питания следует предусмотреть предохранители, номинал изделий зависит от типа охранного комплекса. В конструкции машины не предусмотрены концевые элементы, фиксирующие положение дверей. Детали устанавливаются в отдельные отверстия, которые выполняются на стойках кузова. Соединительные кабели проводятся под обшивкой порогов.

Подключение к центральному замку

Головные блоки охранного комплекса подключаются к ЦЗ, который используется на автомобилях Гранта. Для коммутации требуется разрезать провод, покрытый слоем изоляции коричневого цвета. Коммутация производится в двери водителя или около блока управления центральным замком. Противоположный конец шнура подсоединяется к соответствующему выходу головного модуля сигнализации (место расположения контакта зависит от модели и производителя комплекса). Силовые кабели для обеспечения работы узлов подсоединять не требуется.

Вариант для комплектации Люкс

При монтаже сигнализации на Гранту с расширенным заводским оснащением (по заводской терминологии версия обозначается как «люкс») следует учитывать наличие дополнительного переключателя, позволяющего блокировать замки. Элемент располагается на дверной обшивке со стороны места водителя. Для коммутации головного блока охранного комплекса применяется выход, на котором возникает положительный сигнал при воздействии на переключатель.

В коммутационную схему вводится дополнительное сопротивление (номинал 2,7-3,0 кОм). Резистор припаивается к кабелю, идущему к блоку управления замками, и к проводу, проложенному к реле отпирания замков. Точки подсоединения защищаются изоляционной лентой или специальной трубкой, предотвращающими короткое замыкание и возгорание электропроводки.

Вариант для комплектации Норма

Чтобы подключить сигнализацию на Ладу в базовом оснащении, необходимо подсоединиться к кабелям с сине-красной и желтой изоляцией, установленным в штатном блоке центрального замка. Затем требуется переменить местами провода, подведенные к штатному силовому приводу в двери водителя. Если при тестировании комплекса выяснится некорректная работа привода, то необходимо переключить провода, идущие от головного блока к модулю центрального замка. Штатный штекер к блоку запирания замка не подключается, рекомендуется дополнительно изолировать узел.

  • Камера заднего вида на Приору
  • Рупор в машину
  • Как подключить антенну к автомагнитоле
  • Как узнать модель Tomahawk по брелку

Диагностика

Чтобы расшифровать появившиеся коды ошибок, необходимо осуществить диагностику транспортного средства. Проверка машины может осуществляться несколькими способами. О них мы поговорим далее.

Диагностика со сканером

Чтобы произвести проверку при помощи сканера, необходимо бортовой компьютер «Штат Х1» подключить к тестеру или ноутбуку посредством диагностического кабеля. Сканер или ноутбук должен быть оснащен программным обеспечением, предназначенным специально для диагностики. В нашей статье мы рассмотрим пример с программой KWP_D.

Помимо этой утилиты вам также нужно будет найти специализированный OBD-II адаптер. Он необходим для того, чтобы передавать информацию с бк на ноутбук через USB-выход. Разъем для диагностики находится рядом с селектором коробки передач, под крышкой. К нему и нужно подключить сканер.

Лампа Check говорит о возможных поломках бк

Когда программа будет установлена, при подключении вы увидите, что в системе появился СОМ-выход с определенным номером. Этот номер необходимо будет переназначить на любой из четырех — 1-4. Когда это сделано, ноутбук нужно подключить к бк, затем запустить зажигание и включить ПО.

Как известно, любой мотор авто имеет свои характеристики, которые определяют его работу. Если эти характеристики отличаются от стандартных, то это значит, что с работой двигателя что-то не то

Первый момент, на который нужно обратить внимание — это характеристика DTC. Если в системе бк обнаружены неисправности, то откройте вкладку «Кода ошибок» и найдите номер вместе с расшифровкой. Обратите внимание: с вашей Ладой Грантой будет все в норме, если измеренные характеристики не отличаются от стандартных больше, чем на 20%

Обратите внимание: с вашей Ладой Грантой будет все в норме, если измеренные характеристики не отличаются от стандартных больше, чем на 20%

Диагностика без сканера

Проверка машины без сканера — совсем нетрудное занятие. Недостатком такой диагностики является то, что она не всегда позволяет выявить все ошибки в работе авто.:

  1. На панели приборов нажмите кнопку, которая отвечает за сброс дневного пробега. Одновременно с этим проверните ключ и включите зажигание, но не запускайте мотор. В этом случае запускается режим проверки приборного щитка, который поможет определить, все ли элементы панели функционируют исправно.
  2. Затем нажмите на кнопку на рычаге включения стеклоочистителей. Таким образом на экранчике появится сначала версия прошивки бк «Штат Х1», а затем вы увидите комбинации возможных неисправностей, если они есть.

Как установить противоугонную систему на Лада Гранту своими руками

Многие владельцы Лада Гранта после покупки автомобиля задумываются над установкой противоугонной системы.

Ведь завод-изготовитель «АвтоВАЗ» не устанавливает сигнализацию на модели норма и стандарт комплектации.

ВНИМАНИЕ! Надоело платить штрафы с камер? Найден простой и надежный, а главное 100% легальный способ не получать больше “письма счастья”… Читать дальше». Поэтому автовладельцы, желающие защитить свою машину от угона, устанавливают противоугонку самостоятельно

Поэтому автовладельцы, желающие защитить свою машину от угона, устанавливают противоугонку самостоятельно.

Этапы установки сигнализации

Прежде чем приступить к установке системы на Лада Гранта, необходимо приобрести:

  • сигнализацию;
  • сирену;
  • концевики и разъемы на три двери.

Установка начинается с монтажа сирены противоугонной системы под капотом машины. Здесь же необходимо установить концевик сигнализатора открытой крышки капота. Датчик температуры устанавливается на двигатель. Через резиновую заглушку слева от двигателя протягиваются провода датчика, сирены и концевика. Далее, производится установка основного блока противоугонной системы. Он размещается за приборной панелью. Для этого снимается аккумулятор и панель. Блок необходимо зацепить за воздуховод с помощью хомутов из пластика. Здесь же необходимо подцепить противоугонную систему к дверными концевикам, соединив провода красного и зеленого цвета. Выходы сигнализации на поворотники подключаются соединением синего и синего с черным проводов. Далее, приступаем к установке противоугонки на двери Лада Гранта. Для этого необходимо снять обшивку: сначала откручиваются все саморезы, в том числе закрытые заглушкой

Не обращая внимание на сопротивление клипс, аккуратно убираем обшивку. Для управления противоугонной системой на центральный замок устанавливается дополнительный активатор

Если у автомобиля отсутствует центральный замок, необходимо установить его на все двери. На двери водителя в качестве отверстий для крепления используем уже существующие и сверлим одно дополнительное. При необходимости в разъеме двери так же сверлится отверстие, через которое пропускаются провода Часть дверного разъема снимается легко: стоит лишь отогнуть усики. После этого надевается резинку, оставляется петлю из провода. Каждый концевик вставляется на место заглушек внизу передних стоек и задних крыльев. Концевик багажника монтируется у петли слева. Это можно сделать, соединив провода черного и  белого цвета. Для того чтобы противоугонная система распознавала состояние багажника, необходимо поменять в подсветке лампу накаливания на светодиодную. Далее, провод питания сигнализации подключается к разъему замка зажигания. Это провод коричневого цвета. А провод, на котором при включении зажигания появляется напряжение, к синему с черным. После этого устанавливается датчик угона. Он крепится с помощью хомута на горизонтальную полку около блока предохранителей. Здесь хорошая связь с кузовом. В этом же месте можно закрепить реле, которое открывает багажник при управлении пультом. Его соединяем параллельно имеющейся кнопки для открывания багажника. Если противоугонная система имеет обратную связь, необходимо на стекло прикрепить антенну. Для этого с передней стойки стекла необходимо снять накладку. Если обратная связь отсутствует, то в накладке сверлится отверстие, куда вставляется светодиод состояния противоугонной системы. Устанавливаем секретную кнопку системы в произвольном месте. Проверяем работу сигналки.

Установка противоугонной системы закончена.

Нюансы

Устанавливая на Лада Гранта необходимо учитывать некоторые нюансы:

  • обеспечивая блок противоугонной системы энергией, питание стоит брать с постоянного плюса. Он идет к батарее аккумулятора, проходя мимо защиты предохранителем.
  • по инструкции индикация света должна быть подключена к габаритам. Но лучше соединить их с сетью указателя поворотов.
  • сигнал от антенны обратной связи будет лучше, если прикрепить его как можно ближе к деталям из металла;
  • после того, как установка всех элементов будет завершена, необходимо оптимально подогнать значение датчиков удара.

Монтировать сигнализацию на Лада Гранта не сложно. Необходимо лишь соблюдать последовательность. И тогда ваш автомобиль будет в безопасности.

Как платить за БЕНЗИН В ДВА РАЗА МЕНЬШЕ

  • Цены на бензин растут с каждым днем, а аппетит автомобиля только увеличивается.
  • Вы бы рады сократить расходы, но разве можно в наше время обойтись без машины!?

загрузка…

Инструкция по установке сигнализации

Установка сигнализации с автозапуском или без него на Гранту начинается с внимательного изучения схемы подключения. Если при подключении будут допущены ошибки, выявить их впоследствии будет проблематично, поэтому на данном этапе будьте внимательны, чтобы учесть все нюансы.

Этапы

Точки подключения сигнализации

Монтаж противоугонной системы производится в таком порядке:

  1. Сначала установите сирену в моторный отсек, при установке учтите, что на нее не должна воздействовать влага или высокие температуры.
  2. Закрепите концевик сигнализатора капота.
  3. На сам мотор необходимо установить контроллер температуры силового агрегата.
  4. Слева от блока цилиндров вы можете увидеть заглушку — через нее необходимо протянуть все кабеля от сирены, контроллера и установленного концевика открытого капота. Когда все провода будут в салоне, необходимо произвести диагностику заглушки и надежность крепления проводов.
  5. После выполнения этих действий нужно установить блок управления противоугонной системы, его лучше всего поставить за контрольным щитком. При монтаже учтите, что блок должен быть надежно закреплен, иначе на него будут воздействовать вибрации, а это ни к чему хорошему не приведет.
  6. Теперь откройте блок с предохранителями — на его нижнюю планку нужно вмонтировать сервисную кнопку Valet. Также здесь же можно поставить и датчик удара, в соответствии с сигналом которого будет включаться сирена.
  7. Далее, переходим к монтажу передатчика, его можно поставить неподалеку от зеркала заднего вида или напротив водительского кресла. Как правило, этот адаптер фиксируется с помощью скотча. Если в комплекте световой индикатор идет отдельно, то его можно установить в корпусе стойки. Лампочка фиксируется на клей.
  8. Следующим этапом будет подключение провода к концевику двери, к этому проводу затем вы подключите проводку от оставшихся дверей. Переходим к багажному отсеку и укладываем проводку, подключая соответствующий кабель к концевику.
  9. Теперь вам остается только подключить все необходимые контакты к блоку управления, а также к замку зажигания. Для этого используйте схему, расположенную выше.

Цена вопроса

1. PANDORA DXL 3500i (цена — примерно 17 тысяч рублей)

2. ALLIGATOR S-825RS VER.2 (цена — около 6300 рублей)

3. STARLINE Twage B94 (цена — около 26 тысяч рублей)

Особенности подключения сигналки к ЦЗ (Лада Гранта)

Мы здесь рассмотрим только то, что представляет собой схема подключения сигнализации к центральному замку, причём речь пойдёт о разных комплектациях «Гранты». Первый вариант предназначен для «люксовых Грант», таких, в салоне которых есть кнопка управления ЦЗ. Если подобная кнопка на подлокотнике отсутствует, как, возможно, и сам подлокотник, то вам подойдёт другой вариант схемы. Всё это мы сейчас рассмотрим более подробно.

Подготовка авто перед подключением

Что управляет центральным замком? Специальный блок, к которому подходят провода актуаторов замков. К нему же идут два провода, подключенные к «микрику» водительской двери. Точнее, этот провод в «Гранте» используется один, он имеет коричневую оболочку, а второй контакт от «микрика» соединён с массой.

Сам «микрик» расположен внутри актуатора. Так что, первый совет: сняв обшивку левой передней двери, надо найти шлейф, идущий от актуатора к 7-контактному разъёму.

В зависимости от комплектации, под обшивкой вы увидите следующее:

  1. К разъёму подходят 6 проводов (от 2-х микриков и привода);
  2. Шнуры от электропривода (контакты «2/7») не подключены, но всё равно присутствует коричневый провод, соединённый с контактом «1»;
  3. Нет только тех проводов, которые, согласно схеме, должны соединяться с контактами «4/6».

Подключение сигналки подразумевает то, что провода от контактов «2/7» всё же соединены с блоком управления ЦЗ. Шнуры, идущие от трёх актуаторов, к штатному блоку подключены всегда. Нужно подключить и четвёртый, если это не сделано заводом. Возможно, придётся проложить двухпроводной шлейф из двери к БУ ЦЗ:

Блок управления ЦЗ находится под блоком предохранителей, он обозначается БУБД-2190.

Вот как справился с задачей один из автовладельцев:

Шнуры, которые выходят из двери, подсоединены к проводам штатного клеммника. Используются следующие контакты разъёма: «3» и «4». Главное, нельзя их перепутать. Ещё раз посмотрите на схему, чтобы понять, о чём именно мы говорим.

Подключение сигналки к ЦЗ

Вот мы и добрались до самого интересного. Контакты реле сигналки нужно подключать в разрыв коричневого провода (см. схему в главе 1). Причём это потребуется вне зависимости от комплектации. Силовые кабели, как ни странно, нам не понадобятся вовсе. А задача сейчас выглядит так: нужен двухпроводной сигнальный шлейф, включенный в разрыв коричневого шнура.

Мораль тут следующая:

  1. Если БУ ЦЗ снять удалось, подключите шлейф в разрыв провода, соединённого с контактом «7» БУБД;
  2. Если вы сняли обшивку двери, то тяните шлейф из неё (от места разрыва коричневого шнура).

Понятно, что вторая сторона шлейфа должна дотягиваться до разъёма реле вашей сигнализации.

Вариант для комплектации «Люкс»

Итак, здесь подразумевается, что на подлокотнике в салоне установлена кнопка, позволяющая блокировать замки. От одного из контактов кнопки, на который при нажатии подаётся «плюс», нужно протянуть шнур к блоку сигналки. Больше ничего не потребуется, а подключить сигнализацию вы сможете по следующей схеме:

Согласно отзывам, данный вариант является подходящим, если речь идёт именно о «люксовой» комплектации. Кстати, резистор можно включать в разрыв провода, обозначенного у нас, как «синий» (общие контакты тогда соединяют перемычкой).

Каждый шнур, прокладываемый заново, не должен касаться металлических поверхностей. Иначе, в местах касания провод защищают трубкой, выдерживающей температуру 250 градусов. Именно так можно обезопасить себя от непредвиденных последствий.
