Проблемы, возникающие с концевиками дверей

В зимнее время установленные на порогах машины концевики нередко перестают реагировать на открытие двери, поскольку их резиновые пыльники теряют свою эластичность на минусовой температуре, что в итоге приводит к размыканию контактов.

Помимо этого, возможны и другие проблемы, связанные с корректным функционированием концевиков. Так, многие автовладельцы жалуются на нестабильную работу сигнализационной системы, на не загоревшийся при открытии двери автомашины свет и т.п.

Некоторые автовладельцы отмечали и случаи самостоятельного срабатывания концевиков при резком поворачивании автомашины, когда возможно незначительное отхождение дверей от кузова. Причина всех перечисленных неполадок заключается непосредственно в концевиках.

Немало автовладельцев принимает решение заменить размещенные в пороге концевики выключателями, расположенными в дверных замках. Указанная манипуляция может устранить перечисленные проблемы, к тому же, она без труда проводится самостоятельно при наличии у вас дополнительных штекеров и проводки. Ниже мы расскажем и о других способах устранения данных неполадок.

Как снять обшивку передней двери на Гранте и задней

Есть разные причины, по которым может понадобиться снятие обшивки дверей на Лада Гранта. Некоторые водители в таких случаях обращаются в автосервис, но стоимость услуг специалистов обойдётся недёшево. Снять обшивку передних и задних дверей несложно самостоятельно, просто надо знать порядок выполнения работ и иметь необходимые инструменты.

Как снять обшивку передней и задней дверей на Ладе Гранте

Довольно часто владельцев Лада Гранта не устраивает качество обшивки дверей в связи с наличием шумов, стуков и скрипов внутри двери. Чтобы устранить такие проблемы, придётся снять обшивку. Сделать это своими силами несложно и с поставленной задачей сможет справиться даже начинающий автомобилист.

Снять самостоятельно обшивку двери несложно

Основные причины, по которым может понадобиться снятие обшивки передних или задних дверей:

  • скрип, другие посторонние звуки внутри двери;
  • деформация дверной панели, вследствие механического или термического повреждения;
  • брак при изготовлении обшивки двери;
  • износ клипс и защёлок, что приводит к ослаблению крепления;
  • поломка стеклоподъёмника;
  • выход из строя замка или механизма открывания двери;
  • замена стекла.

Инструменты и материалы

Чтобы выполнить снятие обшивки дверей на Лада Гранта своими руками, надо приготовить следующие инструменты и материалы:

  • крестовая и плоская отвёртка;
  • специальная пластиковая лопатка, с её помощью проще снимать панель;
  • набор новых защёлок, так как старые могут поломаться.

Порядок демонтажа обшивки с передней двери

Перед тем как приступить к выполнению работ, надо установить автомобиль на ровной площадке. Обязательно его зафиксировать при помощи ручного тормоза. При наличии электрозамка надо отключить питание от аккумулятора.

Порядок выполнения работ:

  1. Снятие кнопки блокировки замка. Для этого откручивают кнопку, затем при помощи отвёртки поддевают заглушку. После этого откручивают винт.Откручивают кнопку, затем при помощи отвёртки поддевают заглушку
  2. Откручивание винтов, находящихся в подлокотнике. Кроме этого, надо снять заглушку и открутить винт, находящийся на внешней части рукоятки.Откручивают винты в подлокотнике
  3. Извлечение двух винтов крепления кармана. Они находятся в нижней части панели.Внизу панель крепится двумя винтами
  4. Снятие чехла с ручки управления зеркалом. Для этого его просто поддевают отвёрткой.Чтобы снять чехол с ручки управления зеркалом, его поддевают отвёрткой
  5. Демонтаж панели. При помощи лопатки аккуратно поддевают обивку и срывают её с фиксаторов.
  6. Отключение проводов. Надо немного отвести панель, после чего отключить провода, идущие к колонке и к электрозамку.

Снятие обшивки с задней двери

Процесс демонтажа панели с задней двери практически не отличается от того, как это было сделано в предыдущем случае, но всё же есть определённые нюансы.

Порядок демонтажа:

  1. Снятие кнопки блокировки замка. Проводится так же, как и на передней двери.
  2. Демонтаж ручки стеклоподъёмника. Сначала отжимают и снимают розетку, а затем выдвигают фиксатор и демонтируют ручку.Сначала отжимают и снимают розетку, а затем выдвигают фиксатор и демонтируют ручку
  3. Снятие рукоятки. Сначала поддевают заглушки, затем откручивают два винта и демонтируют рукоятку.Поддевают заглушки, затем откручивают два винта и демонтируют рукоятку
  4. Откачивание винтов, находящихся в нижней части панели.
  5. Демонтаж панели. Надо снять её с 10 фиксаторов, начинают с угла и движутся в стороны.

Установка обшивки на передней и задней двери выполняется в последовательности, обратной процессу снятия. Будьте готовы к тому, что во время демонтажа практически всегда происходит поломка части защёлок, поэтому перед началом работы надо обязательно приобрести комплект новых клипс.

Советы автолюбителей и рекомендации специалистов

Процесс снятия обшивки с передней и задней двери Лада Гранта несложный, поэтому справиться с ним сможет даже неопытный автомобилист. Для того чтобы разобраться с одной дверью, достаточно потратить 10–20 минут, всё зависит от вашей квалификации.

➤ Снять обшивку двери гранта лифтбек — подробное описание

Все модели Lada Granta с лифтбэком по умолчанию поставляются с заводским покрытием из ПВХ.

Часто элементы обивки дверей становятся объектом повышенного внимания водителя из-за скрипа и стука в дверь. Устранение дефектов, заделка стыков и стыков вполне допустимо самостоятельно. Процедура несложная, в сервисный центр ехать не нужно.

Распространенные причины снятия обшивки с дверей Лады Гранты Лифтбек

  • скрип, скрип в нише дверного проема;
  • механические повреждения, удары и деформации;
  • производственный дефект;
  • деформация дверной карты из-за систематического воздействия прямых солнечных лучей;
  • естественный износ пластиковых кнопок, зажимов.

Передние и задние дверные планки Lada Granta с лифтбэком крепятся к кузову винтами и пластиковыми плунжерами.

  • 3 болта на «10» по нижней окружности;
  • 8 поршней по периметру дверной карты.

Будьте особенно осторожны при сборке и разборке, так как полимеры очень хрупкие. Чрезмерное давление, деформация конструкции способствует деформации, поломке пистолета. Заменить полимер несложно, но требуется время, чтобы вернуть его в исправное состояние.

Инструменты и материалы для снятия обшивки двери

  • плоская отвертка;
  • тряпки, резиновые перчатки;
  • запасные поршни, новая дверная карта на случай повреждения старой.

Последовательность действий при снятии обшивки передней двери Лада Гранта Лифтбек

Установите машину на плоскую платформу или платформу, обеспечив свободный доступ по всему периметру.
Примите первые меры предосторожности: включите ручной тормоз, подложите под колеса противооткатные упоры.
Откручиваем язычок защелки.
Выкрутите три винта, которыми крепится нижний периметр карты.
Подденьте пластиковую накладку и снимите зажимы с их мест.
Отсоедините жгут проводов от музыкального динамика.
Замените карту на новую и установите ее в обратном порядке.

Процесс снятия обшивки задней двери на Лада Гранта немного сложен. На ручке есть дополнительные крючки для закрывания двери. Крепится к кузову автомобиля двумя болтами «10».

Осторожно подденьте пластиккрышка для дверной ручки. Лучше делать это пластиковой, пластиковой картой

Категорически запрещается использовать металлические предметы, так как будет повреждена кромка.
С помощью отвертки Phillips открутите два винта крепления ручки, снимите ручку.
Открутите фиксирующий штифт.
По периметру карты отстегните пластиковые зажимы.
В проеме выемки отсоедините шайбы с проводами, ведущими к динамику.
Заменить дверную карту, провести профилактику, подключить электрические провода. При необходимости установите новые аксессуары.
Повторная сборка конструкции производится в обратной последовательности.

Аналогичным образом снимаем накладку с задней двери с противоположной стороны.

Замена подшипника первичного вала КПП ВАЗ 2107

Проще всего выполнять замену износившегося элемента именно на снятой коробке. На ВАЗ 2107 есть возможность снятия подшипника с первичного вала непосредственно с КПП в автомобиле, но процедура эта весьма трудоёмкая и длительная.

Для работы нужно подготовить обычные для любого водителя инструменты:

  • отвёртка с мощным плоским лезвием;
  • молоток;
  • при необходимости съёмник.

Как снять старый

С уже снятой с машины КПП нужно удалить колокол (кожух) и стопорные колечки. Разбирать полностью коробку не потребуется:

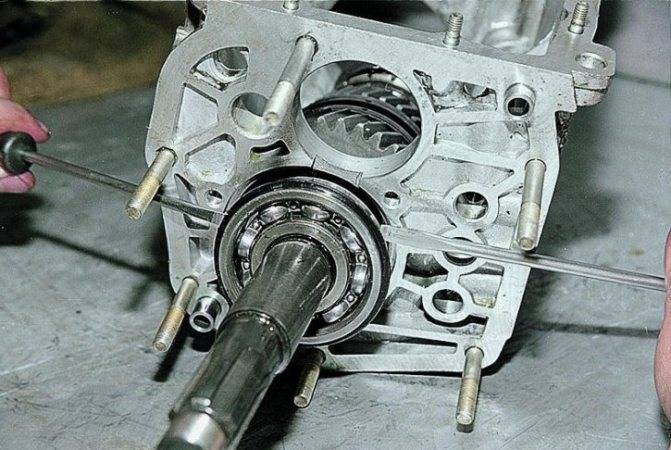

  1. Подцепить отвёрткой специальную проточку подшипника первичного вала. (она имеет вид кольца).
  2. Тянуть на себя вал, используя подшипник в роли опоры для давления.
  3. Аккуратно вытягивать подшипник, периодически совершая по нему удары молотком.
  4. После каждого молоточного удара рекомендуется немного проворачивать вал, чтобы не получилось вмятин или перекоса подшипника.
  5. В итоге после этих действий подшипник легко снимается со своей опоры.

Как поставить новый

Далее потребуется на место старого подшипника установить работоспособный. Для этого:

  1. Новый подшипник запрессовать на вал при помощи молотка.
  2. Молотком нужно работать только по внутреннему кольцу подшипника, иначе он может деформироваться.
  3. При запрессовке необходимо тянуть первичный вал немного вперёд, чтобы подшипник легче зашёл.

Видео: замена подшипника первичного вала на ВАЗ классике

Подводя итог всему вышесказанному, можно говорить о том, что владельцу ВАЗ 2107 самому под силу провести все необходимые работы с коробкой передач и первичным валом. Однако если есть сомнения в своих навыках, то лучше обратиться к специалистам автомастерских. Отметим также, что КПП ВАЗ 2107 редко требует какого-либо вмешательства и обычно служит много лет без намёков на неполадки.

Замена подшипников в коробке передач на классике (ВАЗ 2101, 2104, 2105, 2106, 2107) — операция, которая требует полной разборки КПП. Исключением являются: подшипник первичного вала КПП ВАЗ 2107, а так же переднюю промежуточную опору качения. Для замены данных деталей разборка коробки передач не потребуется.

Подшипник первичного вала (ППВ) — ответственный узел в коробке передач (КП). Именно на «первичке» сосредоточены наибольшие динамические, а так же переменные нагрузки. В случае возникновения неисправностей и появления признаков выхода из строя, требуется своевременная замена подшипника первичного вала КПП ВАЗ 2107. Если затягивать с заменой, то агрегат переключения скоростей может заклинить (в некоторых ситуациях происходит поломка сцепления или выжимного п/ш).

Как правильно снять обшивку на двери на Ладе Гранта


Заменить замок, отремонтировать стеклоподъемник или динамики – для того чтобы все это сделать понадобится снимать карту с двери. Потому сейчас мы опишем детально, как снять обшивку с двери Лады Гранта так, чтобы ваш лифтбек не пострадал от неосторожных и непродуманных действий. Процедуры демонтажа обшивок с передних и задних дверей авто немного отличаются, но мы расскажем подробно о каждом процессе, чтобы вы смогли самостоятельно справиться с этой не очень сложной работой.

Дополнительная шумоизоляция тоже может стать причиной для снятия обшивки с некоторых элементов салона, но это отдельная история, которая нуждается в особом подходе.

Пошаговый демонтаж карты передней двери

Для замены обшивки вам понадобится набор отверток, но стоит запастись и запасными клипсами, которые необходимы для крепежа обшивки.

Сначала в целях безопасности необходимо снять минусовую клемму с аккумулятора.

Ваши действия:

  1. Открутите кнопку блокировки дверного замка, чтобы получилось ее полностью извлечь.

  2. Подцепите с помощью отвертки заглушку винта, который крепит обшивку к двери.
  3. Крестообразным инструментом выкрутите сам винт.
  4. Проделайте ту же процедуру с винтом, расположенным в нише подлокотника, а также его двумя винтами в нижней части карты.
  5. Подденьте верхнюю часть ручки плоским инструментом, чтобы получилось снять ее.
  6. Открутите два винта внутри ручки, которые обнаружились под верхней накладкой.
  7. После того как обшивка больше ничем не крепится к двери, ее нужно начинать снимать с нижнего переднего края. Чтобы получить к нему доступ, достаточно плоским инструментом поддеть плотно прилегающий к металлу двери край.
  8. По мере демонтажа обивочного материала вы должны отсоединить держащие его пистоны. В такие моменты стоит быть предельно осторожным и не повредить их. Всего на двери Лады Гранта есть 8-9 пистонов (клипс), и они расположены по периметру обивочного полотна, но ближе к краям.
  9. От угла двигайтесь во время снятия карты сразу в обе стороны.
  10. Выведите тягу блокировки замка из отверстия.
  11. Отсоедините показавшуюся колодку с проводами электростеклоподъемника, отжав фиксирующий элемент. В автомобилях, комплектация которых не предусматривает электростеклоподъемники, снимите уплотнитель рычага с шарнира ручки.
  12. Только после этого вы сможете полностью удалить обивку двери.

Как снять бардачок на Лада Гранта

Пошаговый демонтаж карты задней двери


Инструменты те же, так как сама суть процесса мало чем отличается от предыдущего.

Ваши действия:

  1. С помощью плоского инструмента отожмите фиксирующий элемент ручки стеклоподъемника.
  2. Сдвиньте фиксатор в сторону и снимите полностью ручку.
  3. Извлеките вторую часть ручки и розетку.
  4. Открутите фиксирующий элемент замка.
  5. Подденьте плоским инструментом или металлической лопаткой верхнюю накладную часть ручки. Снимите ее.
  6. Открутите два винта внутри ручки.
  7. Подденьте с помощью длинного плоского инструмента обшивку внизу, просунув ее между металлом двери и картой.
  8. В процессе снятия отщелкивайте пистоны, максимально стараясь не повредить их. На задней дверце клипс больше, чем на передней, – 10 штук.
  9. Вот и все, теперь вы можете полностью снять обшивку с задней дверцы Лады Гранта.

Установка обшивки немного отличается от демонтажа не только последовательностью действий, а и тем, для чего именно снималась старая. Потому данный вопрос будет рассматриваться отдельно.

Как самостоятельно снять обшивку двери Лада Приора

Марка машины была выпущена двенадцать лет назад, и с тех пор пользуется огромной популярностью у водителей. И неудивительно, ведь стоимость качественного произведения отечественного автопрома достаточно низкая.

Многие автолюбители могут себе позволить его приобрести. Ремонт и сервисное обслуживание обойдется дешево, а некоторые детали можно заменить самостоятельно.

К примеру, из этой статьи читатели узнают, как снять обшивку двери Приора.

В некоторых случаях владельцы ТС желают заменить на Приоре обшивку дверей. Осуществить эту цель достаточно просто, понадобится минимум инструментов. Отсутствие опыта не должно пугать, даже не занимающиеся подобным ремонтом люди будут способны по инструкции снять старую и установить новую дверную обшивку.

Как снять обшивку

Процесс делится на три главных этапа:

  1. Обнаружение всех винтов и фиксирующих элементов, отвинчивание болтов.
  2. Снятие дверных накладок.
  3. Демонтаж обшивки.

Отдельно снимается обтяжка задней и передней панелей. Указанные этапы будут подробно описаны ниже в статье, если не желаете отправляться в автомастерскую, предоставим инструкцию того, как снять обшивку двери на автомобиле Лада Приора.

Зачем нужен демонтаж

Обивка авто Лада Приора производится в нескольких цветах. Если автолюбитель желает сменить цвет салона, то придется менять не только обивку сидений, но и обтяжку дверей. Такие компоненты, как шумовая изоляция или утеплитель нельзя установить, не демонтировав до этого обтяжку.

Если повреждены подъемники окон, или повредились дверные ручки, также придется снять обтяжку дверей Приора, заметить поломанные компоненты, и установить ее обратно. Также обшивка со временем теряет внешний вид, появляются пятна, которые не получается убрать.

Как демонтировать обшивку: инструкция

Понадобятся следующие инструменты:

  • плоская отвертка;
  • крестообразная отвертка;
  • клипсы и пистоны, к которым обтяжка крепится.

Последний пункт выполнять необязательно, ну лучше клипсами и пистонами запастись на случай, если сломаете старые. Чтобы не тратить время и не бежать в магазин, желательно купить комплект заранее.

Выбирая пистоны или клипсы на Приору, обратите внимание на то, для какой марки они предназначаются. Эти компоненты для Приоры похожи на детали для Калины

Отличие в длине — для Калины клипсы длиннее на полтора миллиметра

Попросите помощи у консультантов, они помогут выбрать правильные детали

Отличие в длине — для Калины клипсы длиннее на полтора миллиметра. Попросите помощи у консультантов, они помогут выбрать правильные детали.

Передняя дверь

Так как снять обшивку передней двери? Читаем инструкцию:

  1. Отверните фиксатор замка дверей.
  2. Отвинтите винтик, крепящий ручку к двери. Уберите винт и снимите ручку.
  3. Открутите оба болтика, которые держат блок переключателей. Снимите блок, для этого отщелкните провода из разъема.
  4. Найдите внизу дверки три фиксирующих шурупа, отвинтите, отложите их в сторону.
  5. Отщелкните фиксаторы обшивки, используя плоскую отвертку. Поддеваете плоским наконечником отвертки края обшивки, осуществляйте процесс снизу вверх.

Такие простые манипуляции позволяют снять обшивку передней двери. Монтаж новой или старой обтяжки (в зависимости от целей) проводите в обратном порядке

Задняя дверь

А как снять обшивку задней двери? Смотрите инструкцию:

  1. Уберите розетку с ручки стеклоприемника.
  2. Уберите фиксаторы в сторону.
  3. Аккуратно снимите ручку стеклоподъемника, отложите в сторону.
  4. Снизу дверки найдете три болта, открутите их.
  5. Сверху размещены четыре фиксатора, открутите их крестообразной отверткой.
  6. Сбоку, там, где размещена ручка, разместился еще один болт, отвинтите его.
  7. С другой стороны дверки найдутся два шурупа, открутите их.
  8. Возьмите плоскую отвертку, поддевайте снизу обшивку, постепенно отделяя ее от дверки. Приводите манипуляции снизу вверх.

Установите обтяжку дверей в обратном порядке. Карту размещения фиксаторов можно найти в интернете, так вы будете точно уверены, что откручиваете болты, фиксирующие обтяжку.

Заключение

Процесс демонтажа не отнимет много времени и усилий. Он настолько прост, что решение отправится в мастерскую и заказать замену обтяжки там, кажется иррациональным. Действуя по инструкции, у каждого получится снять обшивку Приоры.

Подготовка машины к работе, необходимые инструменты

Автомобиль нужно загнать в гараж или бокс (смотровая яма необязательна – только при ремонте других узлов транспорта) и зафиксировать его на месте, подперев колёса во избежание сдвига. Допускается проведение ремонта на улице в тёплую безветренную погоду на ровном асфальте или бетонной поверхности. Обязательно найти коробочку для крепежа с отсеками, чтобы не перепутать, что и откуда было извлечено.

Для демонтированной обшивки понадобится свободное место, чтобы отложить её до самого конца всех ремонтных мероприятий. Так она будет полностью сохранена – её можно дополнительно почистить изнутри перед повторным монтажом. Надо обязательно запастись клипсами, которые могут треснуть в процессе снятия обшивки (комплект для подобной работы должен быть под рукой).

Также следует отключить аккумулятор (минусовую клемму), чтобы исключить замыкание из-за элементов под обшивкой. Все компоненты, извлечённые из-под обшивки, можно также разместить подальше от автомобиля, чтобы не попали случайно под ноги. Следующие инструкции относятся ко всем авто марки «Лада Гранта» без изменений со стороны владельцев.

Крепёжные элементы расположены по нижнему периметру (три болта на десять), а также по всей дверной карте – восемь пистонов. Для выполнения всей работы понадобится:

  • две отвёртки (крестообразная и с плоским наконечником);
  • набор инструментов для снятия обшивки. Если такого нет, то можно использовать плоскую отвертку, ненужную кредитку или подобный плоский инструмент;
  • резиновые перчатки;

    Набор инструментов для снятия обшивки и клипс

  • ветошь;
  • паяльник (для фиксации проводов к динамикам при отсутствии разъёмного соединения).

Могут потребоваться дополнительные инструменты в зависимости от ситуации и от намеченной задачи.

Замена обшивки своими руками

Поэтапное описание процесса:

  • снятие дверных карт. Алгоритм демонтажа вы сможете найти в руководстве по обслуживанию и эксплуатации либо на профильных форумах и автоблогах;
  • отсоединение вставки от пластикового короба. На старых авто встречается метод крепления с помощью металлических заклепок. Их придется высверливать шуруповертом. В современных авто чаще всего применяется метод спаивания пластикового каркаса вставки и короба дверной карты. Места спаивания могут быть выполнены в форме заклепок. Для отсоединения деталей достаточно отрезать места спаивания. Для сборки потребуется паяльник (дополнительно в места крепления можно впаять небольшие куски латунной сеточки). Повторно скрепить элементы можно и с помощью коротких саморезов;
  • вам необходимо снять старую обшивку и хорошо очистить поверхность от старого клея и остатков ткани. Для этого подойдет наждачная бумага Р120;
  • очистите поверхность щеткой после шлифовки, а затем обезжирьте. Протрите поверхность слегка смоченной в обезжиривателе салфеткой;
  • чтобы уменьшить количество отходов, вырезайте заготовку, используя старый материал в качестве лекала. Всегда оставляйте несколько сантиметров запаса;
  • смажьте поверхность тонким слоем клея, а затем оставьте карты на 10-15 минут (температура – не менее 20ºС);
  • наносите второй слой клея, постепенно прикладывая и разглаживая ткань. Клея не должно быть слишком много, так как он может пропитаться сквозь ткань, испортив внешний вид. Разглаживать материал лучше поэтапно, начиная с одной стороны;
  • Для полимеризации клея необходимо 24 часа. После высыхания обрежьте излишки материи, которые мешают сборке дверной карты, а также проемы под ручки. На этом самостоятельная отделка может считаться завершенной.

Варианты тюнинга

Теперь вы знаете, как поменять обшивку на двери авто. Но что, если вы хотите выделить свой салон? Один из вариантов тюнинга дверных карт – рельефные ромбы. Для создания объема под материал обшивки необходимо приклеить плотный поролон толщиной не менее 5 мм. Универсальный флизелин на клеевой основе можно приобрести в магазине швейной фурнитуры. Клеится материал на обратную сторону вставки с помощью утюга. Для создания ромбов после склейки «бутерброда» необходимо обшить вставку на швейной машинке. Флизелин позволяет нитке стянуть тканьевую обшивку и придать поверхности объем. Не стоит наклеивать его в местах изгибов, так как после прошивки поролоновая вставка сморщится.

После установки подлокотника (с кожаной отделкой), а также обшивки руля и приобретения чехлов из экокожи, в глаза бросались накладки на дверях…так сказать не в тему они стали да и маркие они очень. Принял решение это дело исправить. Поскреб по сусекам и обнаружил оставшиеся от старых чехлов полоски из экокожи, по текстуре как раз как нынешние у меня. Казалось бы что замысел прост как и его решение — снять накладки и перетянуть их новым материалом. Ан нет, сняв обшивку двери был весьма озадачен тем что накладки наши вклеены в обшивку двери. Немного погуглив я так и не нашел информации по данному вопросу. Но не беда, прорвемся.

Двери задние погрузочные (багажника) и их механизмы — снятие обшивки, установка, разборка, сборка

Установить автомобиль на рабочее место. Отсоединить клемму провода «массы» от аккумуляторной батареи Отвернуть винт 1, рисунок 7-1, крепления внутренней ручки 2 открывания двери левой или правой

Отвернуть винты 4 крепления обивки левой двери

Преодолевая сопротивление держателей снять обивку 3 левой или правой двери.

Рисунок 7-1 — Крепление обивок погрузочных дверей:

1 — винт крепления внутренней ручки открывания двери; 2 — внутренняя ручка открывания двери; 3 — обивка погрузочной двери; 4 — винт крепления обивки


Расположение фиксаторов крепления обивки левой створки двери задка (вид с внутренней стороны)

Откинуть защитный колпачок гайки 3, рисунок 7-2, крепления рычага 2 стеклоочистителя отвернуть гайку, снять рычаг (ключ гаечный 13).

1 — накладка задней левой погрузочной двери; 2 — рычаг стеклоочистителя; 3 — гайка крепления рычага стеклоочистителя

Отсоединить от стеклоочистителя 2, рисунок 7-3, колодку жгута проводов. Высверлить заклепки 1, снять стеклоочиститель (дрель, сверло об).

1 — заклепка крепления стеклоочистителя; 2 — стеклоочиститель

Отвернуть болты 1, рисунок 7-4, крепления верхнего и нижнего фиксаторов двери левой или правой, снять фиксаторы отсоединив от них тросы привода замка (головка сменная Тогх Т30, вороток).


Рисунок 7-4 — Крепление фиксаторов погрузочной двери:

1 — болт крепления фиксатора; 2 — верхний фиксатор; 3 — нижний фиксатор

Отвернуть болты 2, рисунок 7-5, и гайки 3 крепления накладки 1, (см. рисунок 7-2), погрузочных дверей, снять накладку, отсоединив тягу замка от выключателя дверного замка (головка сменная 10, вороток).

Отвернуть болты 1 крепления замка погрузочных дверей, снять замок в сборе с тросами привода верхнего и нижнего фиксаторов (головка сменная Torx Т30, вороток).

Рисунок 7-5 — Снятие накладок погрузочных дверей:

1 — винт крепления замка погрузочной двери левой или правой; 2 — болт крепления накладки; 3 — гайка крепления накладки

Снять сигнал торможения дополнительный

Отсоединить колодки проводов от элемента обогрева заднего стекла и от фонаря освещения номерного знака.

Извлечь жгут проводов и трубку омывателя заднего стекла из полости двери.

Отвернуть два верхних и два нижних болта 1, рисунок 7-6, крепления погрузочной двери левой или правой к петлям, снять дверь (головка сменная 13, вороток).

1 — болт крепления погрузочной двери к петлям; 2 — болт крепления петель погрузочной двери к кузову; 3 — ручка замка ограничителя; 4 — уплотнитель ограничителя; 5 — петля погрузочной двери; 6 — болт крепления ограничителя к кузову; 7 — ограничитель погрузочной двери; 8 — винт крепления ручки замка ограничителя; 9 — трубка защитная жгута проводов погрузочной двери левой

Отвернуть винт 8, снять ручку 3 замка ограничителя 7. Снять уплотнитель 4 ограничителя. Отвернуть две гайки 1, рисунок 7-7, снять замок 2 ограничителя через технологический проем в двери.

1 — гайка крепления замка ограничителя погрузочной двери; 2 — замок ограничителя погрузочной двери

В случае необходимости замены петель и ограничителя:

— снять задний фонарь

— отвернуть два болта 6 крепления ограничителя 7 погрузочной двери, снять ограничитель (головка сменная Torx Т30, вороток).

— отвернуть три винта крепления верхней накладки 1, рисунок 7-8, заднего фонаря, снять накладку левую или правую

1 — винт крепления накладки; 2 — верхняя накладка заднего фонаря

— отвернуть два верхних и два нижних болта 2 (см. рисунок 7-6) крепления петель 3 к кузову, снять петли (головка сменная 13, вороток).

Установку узлов и деталей погрузочных дверей выполнять в порядке обратном разборке, при этом:

— смазать трущиеся части стеклоочистителя, поверхности скольжения в замке двери, ограничителе открывания двери, шарнирах тяг и петлях (смазка ЦИАТИМ-201, норма расхода -5 г);

— закрепить стеклоочиститель при помощи заклепок (заклепка 7703072362, пистолет для установки заклепок типа КПМ-24М НФП «Инструмент» г.Санкт-Петербург);

— перед установкой обивки двери временно подсоединить клемму провода «массы» к аккумуляторной батарее, проверить и при необходимости отрегулировать работу замка двери и стеклоочистителя;

— при необходимости восстановить или заменить герметизирующее уплотнение на торце обивки;

— обеспечить равномерность зазора между дверями и сопрягаемыми панелями кузова

Видео

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
