Принцип работы предохранителя
В автомобилях используются плавкие предохранители и подбираются в соответствии с номинальной допустимой нагрузкой. В случае чрезвычайной ситуации, когда напряжение возрастает, плавкая вставка предохранителя разрушается и размыкает электрическую цепь.
Процесс саморазрушения запускается в случае:
- Короткого замыкания – возникает в том случае, если была нарушена изоляция токопроводящих частей или неправильного подключения приборов. Проблема перетертых кабелей изоляции в автомобиле вообще одна из самых частых причин перегорания предохранителей.
- Несовместимости мощностей устройства-потребителя и номинальной силы тока, дозволенная для конкретной электрической цепи. С этой проблемой сталкиваются те, кто решил установить в свою машину дополнительное электрооборудование (освещение, магнитолы и иже с ними). Такие мощные потребители энергии питаются от базовой электропроводки, которая не рассчитана на столь высокую величину тока. Из-за превышения мощности тока провода оплавляются и приводят к короткому замыканию, что и выводит предохранители из строя.
Почему перегорает предохранитель бензонасоса? Список причин
Поставив новый элемент, машина проезжает пару десятков метров и снова останавливается. При этом автомобиль за эти проеханные метры, успевает изрядно подергать и потрясти.
Само название «предохранитель» указывает на то, что этот маленький элемент защищает от выхода из строя более дорогое устройство. Если перегорает предохранитель – значит проблема может крыться в чем-то более серьезном. Поэтому не целесообразно вставлять вместо нужного элемента другой. Предохранитель состоит из тонких пластиночек, изготовленных из определенного материала и они фиксированной толщины.
Между набором пластиночек впаян плавкий элемент, который при перегрузке размыкает цепь. Вся эта конструкция заключена в полимерную оправку.
Замена бензонасоса
Процесс замены бензонасоса является несложной задачей если следовать инструкции приведенной ниже. Для более быстрого и легкого завершения работы необходимо подготовить инструмент для проведения работы.
Инструмент:
- Рожковый ключ на 10мм;
- Трещотка с головкой на 10мм;
- Отвертка крестовая;
- Ветошь;
Так же следует подготовить расходники, которые необходимо заменить вместе с топливным насосом.
Расходники:
- Сеточка бензонасоса;
- Топливный фильтр;
- Гофрированный топливный шланг;
- Уплотнительное резиновое кольцо (по состоянию);
Пошаговая инструкция:
Снимаем задний диван в автомобилях с кузовом седан, в кузовах хэтчбэк и универсал достаточно откинуть правую часть дивана.
Откручиваем два шурупа крепления крышки и демонтируем ее. Продуваем или сметаем пыль образовавшуюся вокруг стакана. Необходимо для защиты от попадания грязи в топливный бак.
Обозначение предохранителей и реле на Datsun on-Do и mi-Do
Блок предохранителей – этот элемент в компоновке авто значит очень многое. Электрика моделей Датсун, как и любого бюджетного авто, не слишком сложна. Однако и с ней могут возникнуть неполадки. А предохранители вполне могут стать источником проблем. Следовательно, владельцу рекомендуется хотя бы в целом иметь представление о них.
Блок предохранителей со снятой крышкой.
Где на Датсун расположен блок предохранителей и реле?
Добраться до блока предохранителей можно непосредственно в салоне авто. Для этого требуется снять крышку – сначала необходимо потянуть за нижний, левый край крышки и освободить ее угол (левый). Далее усилие прилагается к центральной, правой и верхней частям, причем последовательно.
Порядок демонтажа крышки блока предохранителей, расположенного в салоне
Расположение предохранителей в моторном отсеке Датсун
Схема предохранителей на Датсун
Иногда предохранители требуется менять. Делать это несложно. Главное – точно учитывать тип детали, а также использовать исключительно те, что предназначены именно для Вашего ми-До и соответствуют указанному номиналу, который можно проверить на нем, тогда как номер – на корпусе самого блока. Иначе не исключено и возгорание авто. Провести замену несложно, если ориентироваться на представленную таблицу:
| № предохранителя | Номинал (А) | Наименование защищаемой цепи |
| F1 | 15A | Катушки зажигания |
| Форсунки | ||
| Цепь системы управления двигателем | ||
| Реле вентилятора охлаждения двигателя х 3 шт. | ||
| F2 | 25A | Цепь питания блока управления системами кузова |
| Блок водительской двери | ||
| F3 | 15A | Цепь питания блока управления автоматической коробкой передач |
| Привод блока автоматической коробки передач | ||
| F4 | 15A | Цепь питания блока управления подушками безопасности |
| F5 | 7,5A | Приборная панель |
| Цепь системы управления двигателем (Cl. 15) | ||
| Электромеханический рулевой усилитель | ||
| Датчик тормозной системы | ||
| Датчик скорости | ||
| Селектор АКП | ||
| Переключатель очистителя ветрового стекла | ||
| Реле обогревателя заднего стекла | ||
| Реле обогревателя ветрового стекла х 2 шт. | ||
| Обогрев сидений | ||
| Разрядное реле | ||
| Центральный блок управления системами кузова | ||
| F6 | 7,5A | Реле фонарей заднего хода |
| Цепь питания блока управления автоматической коробкой передач | ||
| F7 | 7,5A | Клапан адсорбера |
| ДМРВ | ||
| Датчик фазы | ||
| Кислородный датчик х 2 шт. | ||
| F8 | 25A | Обогреватель заднего стекла |
| Обогреватель наружных зеркал | ||
| F9 | 5A | Правый задний габаритный огонь |
| F10 | 5A | Левый задний габаритный огонь, подсветка номерного знака |
| Подсветка кнопок | ||
| F11 | 5A | Задний противотуманный фонарь |
| F12 | 10A | Правая фара ближнего света |
| Электрический корректор правой фары | ||
| F13 | 10A | Левая фара ближнего света |
| Электрический корректор левой фары | ||
| F14 | 10A | Правая фара дальнего света |
| F15 | 10A | Левая фара дальнего света |
| F16 | 10A | Правая противотуманная фара |
| F17 | 10A | Левая противотуманная фара |
| F18 | 20A | Подогрев передних сидений |
| Прикуриватель | ||
| F19 | 7,5A | Блок управления ABS/ESC |
| F20 | 15A | Звуковой сигнал |
| F21 | 10A | Топливный насос |
| F22 | 15A | Омыватель ветрового стекла |
| Омыватель заднего стекла | ||
| Стеклоочиститель заднего стекла | ||
| F23 | 5A | Цепь питания приборной панели |
| Диагностический разъем | ||
| F24 | 7,5A | Компрессор кондиционера |
| Блок управления автоматической системой климат-контроля | ||
| F25 | 7,5A | Датчик педали тормоза |
| F26 | 25A | Электронные клапаны ABS/ESC |
| F31 | 30 A | Центральный блок управления системами кузова |
| Сигнализация дальним светом фар | ||
| Мотор-редуктор стеклоочистителя | ||
| F32 | 30 A | Электровентилятор отопителя |
| Блок управления автоматической системой климат-контроля | ||
| FF1 | 50 A | Подогрев ветрового стекла |
| FF2 | 60 A | Предохранитель между генератором и аккумуляторной батареей |
| FF3 | 60 A | Предохранитель между генератором и аккумуляторной батареей |
| FF4 | 40 A | Электровентиляторы отопителя х 2 шт. |
| FF5 | 50 A | Электромеханический рулевой усилитель |
| FF6 | 40 A | Электропривод обратного насоса ABS |
Если же предохранители у Датсун перегорают слишком часто, то это повод для немедленного обращения на сервис.Сборка аналогична демонтажу крышки, только ставить ее необходимо с правого угла, затем переходить к нижним фиксаторам и лишь потом — верхним.
А вот более наглядно об этой процедуре можно посмотреть в данном видеосюжете:
Где находится предохранитель бензонасоса Нива Шевроле
В современном автомобиле каждая электрическая цепь защищена плавким предохранителем. Его задача — разрыв цепи при значительных перегрузках или коротком замыкании. В машинах с инжекторными двигателями ситуация с электроникой ещё острее, она отвечает практически за весь процесс управления двигателем. Система питания Нива Шевроле также имеет несколько электрических цепей, защищённых предохранителями. Одна из них — цепь питания бензонасоса. Где находится предохранитель бензонасоса, его параметры и способ замены выясним сегодня.
Где находится предохранитель бензонасоса на Ниве Шевроле?
Схема расположения предохранителя бензонасоса.
Как правило, все предохранители конструкторы пытаются собрать в едином монтажном блоке для удобства замены. Но инженеры, которые разрабатывали компоновку Нивы Шевроле, посчитали, что все предохранители и реле, защищающие систему управления двигателем должны быть собраны в одном месте.
Предохранители находятся под бардачком и фиксируются к кронштейну контроллера.
Параметры предохранителя
Предохранитель вблизи.
Предохранитель бензонасоса имеет номинал 15 А и расположен в монтажном блоке под бардачком возле большого 50-амперного реле, защищающего силовые цепи, второй слева. Реле, отвечающее за пуск бензонасоса находится в том же блоке, оно второе справа.
Если не работает бензонасос, в первую очередь проверяют предохранитель, а чтобы до него добраться, необходимо демонтировать бардачок.
Как найти предохранитель бензонасоса на Шевроле Нива
Предохранитель синего цвета.
Работа не самая благодарная, но другого выхода нет, если цепь звонится, топливный насос целый, контакты не горелые и не окисленные, дело в предохранителе. Добраться до него можно так:

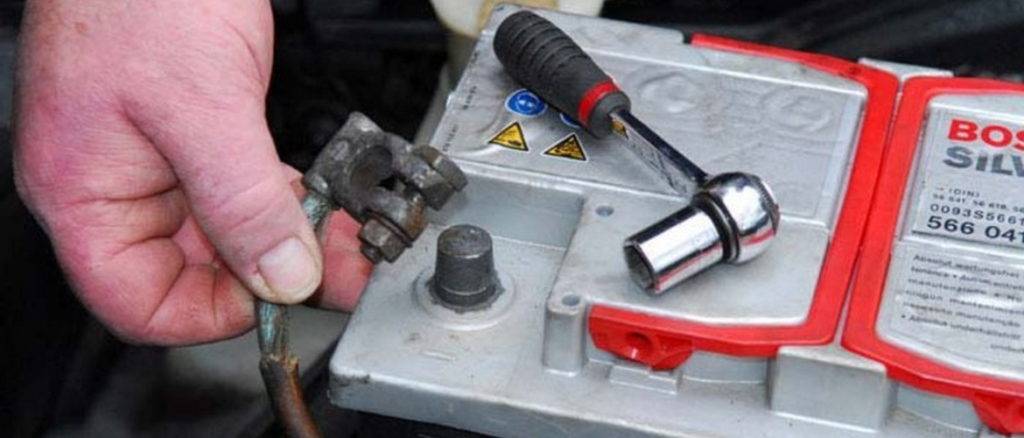

- Снимаем минусовую клемму на АКБ.
- Крестовой отвёрткой откручиваем правый саморез крепления бардачка.
- Слева откручиваем два самореза, которые фиксируют пластик на центральной консоли.
- Открываем бардачок и находим ещё два винта в нижней части.
- С внутренней стороны бардачка откручиваем ещё два самореза, фиксирующие его к центральной консоли.
- Также изнутри откручиваем саморез верхнего крепления слева и саморез посередине вверху.
- Откручиваем два самореза, крепящие облицовку бардачка справа.
- Откручиваем верхнее крепление и короткой отвёрткой добираемся до самого нижнего самореза.
- Теперь бардачок можно наклонить и раскоммутировать колодки питания включателя подсветки бардачка и самого фонаря подсветки.
- Снимаем бардачок, перед нами — защитная крышка, под которой находится контроллер и монтажный блок.
- Ключом на 10 откручиваем винт фиксации защитной крышки и снимаем её.
Расшифровка монтажного блока предохранителей.
Теперь мы получили доступ к монтажному блоку, в котором и находится 15-амперный предохранитель топливного насоса Нива Шевроле.
В заключении
Если предохранитель перегорел, то не спешим его менять, в первую очередь необходимо найти причину перегрузки или короткого замыкания. Для этого прозванивается вся цепь, проверяется на работоспособность электродвигатель бензонасоса, а только после этого предохранитель можно заменить на аналогичный по номиналу. Удачной всем работы и стабильной подачи топлива в форсунки!
carfrance.ru
Как проверить реле бензонасоса мультиметром
После того, как вы определили клеммы, вы должны проверить непрерывность между клеммами цепи питания
- Установите цифровой мультиметр на самый низкий диапазон по шкале в омах (сопротивление) или установите в режим Прозвонки «непрерывность».
- Затем подключите один провод к одному из выводов цепи питания, а другой подключите к другому выводу питания. Ваш счетчик должен показывать бесконечное сопротивление (OL, или цифра 1). Или, если вы используете настройку Прозвонки, вы не должны слышать звуковой сигнал, а на табло так же будет светиться цифра 1.
- Если вы обнаружите нулевое сопротивление или любое значение сопротивления в сотых или тысячных долях Ом – вместо бесконечности (1) – или услышите звуковой сигнал, контакты питания вашего реле находятся в коротком замыкании и такую деталь необходимо обязательно заменить.
Часто – как и в случае с реле топливного насоса – реле силовой цепи имеет нормально разомкнутое положение, когда оно не находится под напряжением.
При тестировании другого автомобильного реле проверьте схему соединений в руководстве по ремонту автомобиля, поскольку некоторые силовые выключатели замкнуты и должны включаться при подаче напряжения – обычно эти клеммы имеют маркировку 30 и 87a.
На реле такого типа ваш прибор должен показывать ноль Ом или издавать звуковой сигнал – если он в хорошем состоянии – при проверке в режиме прозвонки на мультиметре, как на предыдущем шаге.
- Проверка правильности работы
- Теперь подключите проволочную перемычку (проводную, если это возможно, с предохранителями, которую можно найти в большинстве магазинов автозапчастей) от положительной (+) клеммы аккумулятора к одной из клемм цепи управления реле.
- Подключите другую проволочную перемычку от отрицательной (-) клеммы аккумулятора к другой клемме цепи управления.
- При подключении второй перемычки вы должны услышать, как контакты (переключатель) в цепи питания реле издают щелкающий звук при их замыкании. Если этого не происходит, поменяйте местами перемычки. То есть, подключите проволочную перемычку от положительной клеммы батареи к другой клемме в цепи управления и сделайте то же самое с отрицательной клеммой, на случай, если схема управления имеет другую обратную полярность. Если вы все еще не слышите щелчок, соединение цепи управления неисправно. Но продолжайте тестирование до конца, чтобы убедиться в наличии проблем.
- Оставьте соединительные провода подключенными и проверьте непрерывность между силовыми клеммами, как вы делали ранее. На этот раз ваш измеритель должен показывать 0 Ом или близко к нулю – в сотых или тысячных долях – или издавать звуковой сигнал, указывающий на наличие непрерывности между обоими терминалами. Если это так, ваше реле работает нормально (просто помните, что, если ваш переключатель находится в нормально замкнутом положении, на этот раз ваш счетчик должен показывать бесконечное сопротивление или не издавать звуковой сигнал).
- Вместо этого, если ваш измеритель показывает бесконечное сопротивление или вы не слышите звуковой сигнал, замените реле (автоматизированный переключатель).
- Если ваши тесты подтвердят, что ваш переключатель в хорошем состоянии, проверьте, не повреждены ли провода, не подвержены ли коррозией клеммы, не коррозионны ли соединения, не отсоединены ли провода (не размыкаются) или нет ли коротких замыканий вокруг цепей управления и питания. Любое из этих условий приведет к отказу любой из ваших цепей.
Если вы знаете, как проверить реле топливного насоса, вы можете испытать другие автомобильные переключатели без особых проблем.
Вы найдете эти детали с тремя, пятью или даже шестью терминалами. На трех клеммных реле сам корпус может служить заземлением.
Другие с пятью или шестью выводами ножек управляют более чем одной цепью питания, и некоторые внутренние переключатели нормально разомкнуты, а другие нормально замкнуты.
Проанализируйте схемы на самом переключателе или схемы электрических соединений, которые входят в руководство по ремонту вашего автомобиля, чтобы определить эти соединения, цепи и положения переключателей, если это необходимо, и приступайте к испытаниям, как описано выше.
Распиновка БН ВАЗ 2113, 2114, 2115
— блок-фары; — моторедукторы очистителей фар*; — противотуманные фары*; — датчик температуры окружающего воздуха; — звуковые сигналы; — выключатель лампы освещения моторного отсека; — электродвигатель вентилятора системы охлаждения двигателя; — генератор; — датчик сигнализатора недостаточного уровня масла; — датчик уровня омывающей жидкости; — датчик износа колодок передних тормозов; — наконечники проводов, подключаемые к общему насосу омывателя стекол**; — насос омывателя ветрового стекла; — насос омывателя фар*; — наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ВАЗ-2113 и ВАЗ-2114; — датчик сигнализатора недостаточного давления масла; — лампа освещения моторного отсека; — наконечник провода для подключения к жгуту проводов системы управления двигателем; — моторедуктор очистителя ветрового стекла; — стартер; — колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях; — датчик указателя температуры охлаждающей жидкости; — выключатель фонарей заднего хода; — датчик сигнализатора недостаточного уровня тормозной жидкости; — аккумуляторная батарея; — датчик сигнализатора недостаточного уровня охлаждающей жидкости; — реле включения противотуманных фар; — монтажный блок; — выключатель стоп-сигнала; — штепсельная розетка для переносной лампы; — лампа подсветки шкалы гидрокорректора; — выключатель лампы сигнализатора включения стояночного тормоза; — колодка для подключения лампы подсветки; — выключатель ламп освещения приборов; — подрулевой переключатель; — выключатель аварийной сигнализации; — реле элемента обогрева передних сидений; — выключатель зажигания; — предохранитель цепи фонарей заднего противотуманного света; — предохранитель цепи элементов обогрева передних сидений; — предохранитель цепи блокировки замков дверей; — лампа подсветки передней пепельницы; — реле зажигания; — прикуриватель; — лампа освещения вещевого ящика; — выключатель лампы освещения вещевого ящика; — электродвигатель вентилятора отопителя; — дополнительный резистор электродвигателя отопителя; — переключатель вентилятора отопителя; — лампа подсветки переключателя отопителя; — лампа подсветки рычагов отопителя; — моторедукторы электростеклоподъемников передних дверей; — переключатель электростеклоподъемника правой передней двери(расположен в правой двери); — моторедукторы блокировки замков передних дверей; — провода для присоединения к правому переднему громкоговорителю; — моторедукторы блокировки замков задних дверей; — провода для присоединения к правому заднему громкоговорителю; — блок управления блокировкой замков дверей; — провода для присоединения к радиоаппаратуре; — выключатель очистителей фар*; — выключатель элемента обогрева заднего стекла; — реле включения фонарей заднего противотуманного света; — колодка для подключения к элементу обогрева правого переднего сиденья; — выключатель фонарей заднего противотуманного света; — выключатель элемента обогрева правого переднего сиденья; — выключатель противотуманных фар*; — выключатель ламп наружного освещения; — выключатель элемента обогрева левого переднего сиденья; — колодка для подключения к элементу обогрева левого переднего сиденья; — провода для присоединению к левому переднему громкоговорителю; — переключатель электростеклоподъемника левой передней двери(расположен в левой двери); — переключатель электростеклоподъемника правой передней двери(расположен в левой двери); — провода для присоединения к левому заднему громкоговорителю; — боковые указатели поворота; — выключатели плафона на стойках передних дверей; — выключатели плафона на стойках задних дверей; — плафон; — плафон индивидуального освещения салона; — колодка для подключения к жгуту проводов электробензонасоса; — выключатель лампы освещения багажника; — комбинация приборов; — лампа освещения багажника; — блок индикации бортовой системы контроля; — маршрутный компьютер*; — колодка для подключения жгута проводов системы управления двигателем; — задние наружные фонари; — задние внутренние фонари; — колодки для подключения к элементу обогрева заднего стекла; — фонари освещения номерного знака; — дополнительный сигнал торможения, расположенный на спойлере. Любите мультфильмы и секс между членами семьи? Тогда вам наверняка понравится на нашем сайте. Мы постоянно выкладываем мультики инцест тематики. Любителям качественное мультипликации и семейного секса добро пожаловать! Вам тут точно понравится, можете в этом не сомневаться.
Источник
Устраняем неисправности насоса
Теперь перейдем к рассмотрению ситуации, когда причина кроется непосредственно в самом топливном насосе. Замена узла – это кардинальная мера, без которой можно обойтись практически в подавляющем большинстве случаев.
Схема
- Для проверки насоса LADA Kalina потребуется выполнить его демонтаж.
- Доступ к месту расположения устройства обеспечивается через заднюю часть салона. Для этого потребуется снять подушку заднего посадочного ряда.
- Модуль насоса закрыт специальной крышкой, при съеме которой потребуется демонтировать фиксирующий крепеж.
- При включении зажигания насос может не качать совсем или подавать топливо с перебоями. Если это присутствует, то устройству требуется профилактическая процедура или замена.
- Дальнейший демонтажный процесс предусматривает снятие крышки и отсоединение патрубков.
- Теперь можно открутить стопорящее кольцо, после чего нужно аккуратно вынимать насос из полости топливного бака.
- Демонтированный узел внимательно осматриваем на предмет засорения присутствующего в его модуле фильтра, который выполнен в виде сетки. Если она не сильно засорена, то можно промыть, а когда присутствуют разрывы и высокая степень загрязнения, тогда требуется безальтернативная замена.
Такой вид регламентных работ не освещен эксплуатационным руководством Лада Калина. Несмотря на это, к замене сетки на насосе следует прибегать спустя каждые 50 тыс. км пройденного пути. Такой опыт имеет право на жизнь в связи с недостаточным качеством отечественного топлива.
Определить необходимость замены фильтрующего компонента насоса совсем несложно. Как отмечалось, это выполняется посредством визуального осмотра. Обычно в сетке присутствует грязно-бурая смесь, в которую включены металлические частицы и прочий мусор. Дно стакана насосной сборки часто бывает усеяно твердыми частицами разной природы.
Касаемо ранее указанной возможности промывки сетки многие специалисты отрицательно относятся к данной практике. По сравнению с трудозатратами на демонтаж насоса, стоимость самой сетки совсем ничтожна – порядка 100 руб. Рациональней и правильней, на наш взгляд, будет ее заменить, главное знать, где находится она.
Где на ВАЗ 2110 предохранитель и реле бензонасоса
Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.
| F1 — 5А | Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта. |
| F2 — 7,5А | Левая фара (ближний свет). |
| F3 — 10А | Левая фара (дальний свет). |
| F4 — 10А | Правая противотуманная фара. |
| F5 — 30А | Электродвигатели стеклоподъемников дверей. |
| F6 — 15А | Переносная лампа. |
| F7 — 20А | Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал. |
| F8 — 20А | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. |
| F9 — 20А | Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла. |
| F10 — 20А | Резервный. |
| F11 — 5А | Лампы габаритного света правого борта. |
| F12 — 7,5А | Правая фара (ближний свет). |
| F13 — 10А | Правая фара (дальний свет). Контрольная лампа включения дальнего света. |
| F14 — 10А | Левая противотуманная фара. |
| F15 — 20А | Электрообогрев сидений. Блокировка замка багажника. |
| F16 — 10А | Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации. |
| F17 — 7,5А | Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер). |
| F18 — 25А | Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель. |
| F19 — 10А | Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер). |
| F20 — 7,5А | Лампы задних противотуманных фонарей. |
| К1 | реле контроля исправности лампочек; |
| К2 | реле передних дворников; |
| K3 | реле-прерыватель повторителей и аварийной сигнализации; |
| К4 | реле включения ближнего света; |
| К5 | реле включения дальнего света; |
| К6 | дополнительное реле; |
| К7 | реле включения обогрева заднего стекла; |
| K8 | резервное реле |
На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.
Где на ваз 2110 находится реле бензонасоса
Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓
Где на ваз 2110 находится реле бензонасоса
Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор
Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.
Рис. 2 Снятие боковой крышки
После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.
Рис.3 Силовые предохранители и реле
Почему перегорает предохранитель бензонасоса ВАЗ 2110
Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.
Самыми распространёнными виновниками являются:
- оплавился жгут проводов над выхлопным коллектором;
- повреждены или оплавились провода под ковролином;
- межвитковое замыкание в электродвигателе насоса;
- повреждён плюсовой провод, идущий к насосу (утечка тока на массу).
Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.
