Бензонасос ВАЗ 2110: признаки неисправности и замена

Распространённые ошибки

Пользоваться нашей инструкцией можно в одном случае: когда не работает бензонасос, а другие системы исправны. Иногда мотор не заводится по нескольким причинам сразу. И тогда снижать давление надо так: ждут 5-6 часов, при этом зажигание не включают. Будьте внимательны!

Вообще-то, рампа находится под давлением

Узнать о наличии давления можно стандартным способом:

Открывают капот;
На топливной рампе находится штуцер, закрытый пластиковым колпачком. Его отворачивают (фото 1);
Колпачком от ниппеля (фото 2) можно будет выкрутить заглушку штуцера

Это действие выполняют осторожно: остаточное давление никуда не исчезло.

Даже если бензин начнёт бить фонтаном, не пытайтесь завернуть штуцер сразу. Пусть давление немного понизится.

Диагностический штуцер и заглушка

Пытаться чинить бензонасос – это похвально. Можно будет поменять его сеточку. Но причиной неполадок может быть и засорённый фильтр тонкой очистки .

Сменный фильтр («банка» 2112-1117010) выходит из строя постепенно. На всех инжекторных авто, в том числе на ВАЗ-2112, бензонасос не перестанет работать даже при полностью засорённом фильтре. Топливо не прокачивается, но моторчик от этого не сгорает.

Не качает бензонасос: причины и диагностика

Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания. Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет

Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.

Не менее важным моментом является и то, сколько качает бензонасос. Другими словами, насос может гудеть и жужжать (питание подается), но не создавать нужного давления в топливной магистрали. Давление в топливной системе с рабочим бензонасосом должно быть более 3 бар (что зависит от конкретной модели авто). Указанное давление аккумулируется в топливной рампе и имеет показатель от 300 кПа и выше.

Для проверки необходимо померить манометром давление в топливной рейке с учетом показателей, которые являются нормой для конкретной модели автомобиля. На примере инжекторных ВАЗов давление при включении зажигания 3 атмосферы, на холостых показатель составляет 2.5 атмосферы, при нажатии на газ 2.5- 3 атмосферы. Данный способ поможет точно определить:

неисправность регулятора давления топлива в рампе;
поломку бензонасоса или заметное снижение его производительности по причине износа;
сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);

Во втором случае при нажатии на газ давление не растет, в последнем случае стрелка манометра поднимается, но очень медленно или рывками.

Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.

Если имеется подозрение, что нет напряжения на бензонасос, существует способ быстрой проверки. Достаточно повернуть ключ зажигания и прислушаться, так как в момент поворота ключа должен быть слышен легкий гул бензонасоса. Если такого жужжания не слышно, значит, нет питания на бензонасос, возникли проблемы с проводкой и т.д.

Также в общем списке возможных причин, по которым не качает бензонасос, отмечены:

выход из строя предохранителя бензонасоса;
поломка реле бензонасоса;
проблемы с «массой» бензонасоса;
неисправность электромоторчика бензонасоса;
окисление или залом контактов и клемм бензонасоса;
неисправен сам бензонасос;

Проводка к бензонасосу

На большинстве автомобилей проводка на бензонасос представляет собой три провода: «плюс», «минус», а также провод для показания количества топлива в бензобаке. Если бензонасос не качает, тогда причиной может быть отсутствие питания.

Чтобы проверить питание на бензонасос достаточно взять лампочку на 12 Вольт, подав на нее питание с внешнего разъема бензонасоса. После поворота зажигания контрольная лампа должна загораться. Если этого не происходит, значит, проблема во внешних цепях. Загорание лампы укажет на необходимость проверки внутренних контактов бензонасоса.

Для проверки внешней проводки следует поочередно осуществить подключение положительного и отрицательного контактов, которые снимаются с разъема питания топливного насоса, к массе насоса. Контакты нужно также подключать к реле бензонасоса. Если разместить минусовой контакт на массу, после чего включается зажигание и лампочка загорается, тогда это значит, что данный контакт неисправен. В том случае, если загорания лампочки не произошло, тогда очевидны проблемы с «плюсом». Если разместить контакт на реле и лампочка при этом загорается, вероятно произошло повреждение провода на отрезке, который соединяет реле и сам бензонасос.

Не работает топливный насос, реле включается.

Проверка питания реле.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

Дополнительный предохранители и реле находятся справа от центральной панели. Откручиваем саморезы и снимаем крышку:.

Как отремонтировать бензонасос на ВАЗ 2112?

Примечание! Прежде чем говорить с уверенностью в том что именно насос пришёл в негодность, вы проверьте может у вас топливный фильтр загрязнён и не насос а сам фильтр нуждается в замене, или из-за загрязнённых форсунок в принципе все те же самые симптомы могут быть, поэтому чтобы с большей вероятность грешить на насос, сперва проверьте давление в системе питания и окончательно благодаря этой проверки вы сможете выявить неисправность! (О том как проверить давление, вы можете изучить в статье называется которая: «Проверка давления в топливной рампе на ВАЗ»

Разборка: 1) Прежде чем приступить к разборке, соответственно сам насос вам нужно будет снять для этого вам понадобятся гаечные ключи и одна отвёртка, более подробную инструкцию по снятию данного насоса смотрите в статье: «Замена топливного насоса на автомобилях ВАЗ»!

Примечание! Не забудьте заглянуть в бак автомобиля когда снимите насос, просто в самой нижней его части находиться стакан-накопитель его вы ещё можете видеть на большом фото ниже, он бывает отсоединяется от модуля насоса и остаётся в баке, поэтому его нужно будет оттуда вынуть и установить обратно на насос на своё место (Он держится на фиксаторах), но вы собираетесь разбирать насос поэтому устанавливать его не нужно, а если он останется на нём, то в таком случае потянув за него вниз, отсоедините и тем самым снимите его!

2) Теперь когда насос снят, повторно возьмите в руку отвёртку и с её помощью отверните два боковых винта (Указаны стрелками на фото ниже) которые крепят датчик уровня топлива к модулю насоса, после выворачивания можно будет снять датчик с модуля и отложить его в сторонку. (На конце датчика установлен поплавок его вы ещё на маленьком фото ниже можете видеть, поэтому взгляните на этот поплавок он должен быть цел и не иметь износа, в противном случае к примеру если в нём будет дырка, то правильно показывать уровень топлива этот датчик уже не будет и его придётся вам заменить на новый)

Примечание! А так же сам датчик не деформируйте и с тягой которая удерживает поплавок будьте осторожны, потому что при её поломки топливо так же не будет показываться, а при её изгибании уровень топлива будет показываться не верно, поэтому с датчиком будьте аккуратней!

Диагностика неисправностей топливного насоса ВАЗ 2110 и его замена

Прежде чем приступить к замене бензонасоса, необходимо точно убедиться в его поломке. Проверяют электрический бензонасос ВАЗ несколькими способами:

проверка на механические повреждения — при значительном износе механизма либо попадание в него мусора или посторонних частиц, работа насоса будет сопровождаться характерным шумом;
проверка фильтра грубой очистки на предмет засорения — мощность двигателя падает, нестабильная работа на малых и холостых оборотах, запуск двигателя затруднен и т.д.
проверка уровня давления в топливопроводе — если в переходном режиме насос не выдает нужное давление, значит, засорена сетка фильтра грубой очистки, если же при пережатой трубке обратной подачи давление в топливопроводе не достигает 0,4кПа, сам бензонасос сильно изношен.

Обратите внимание, на холостых оборотах значение давления должно быть в пределах 0,23-0,25 кПа, при запуске двигателя значение давления должно достигать 0,3кПа, в переходном режиме показатели давления должны находиться в пределах 0,28-0,3 кПа. Для замеров используется манометр. Если рассматривать бензонасос 2110, цена, а также ремонт устройства вполне доступны

При этом электрический бензонасос ВАЗ 2110 обычно не ремонтируют, а только выполняют его ревизию (например, замена фильтра бензонасоса), поскольку сам насос оснащен не разборным корпусом

Если рассматривать бензонасос 2110, цена, а также ремонт устройства вполне доступны. При этом электрический бензонасос ВАЗ 2110 обычно не ремонтируют, а только выполняют его ревизию (например, замена фильтра бензонасоса), поскольку сам насос оснащен не разборным корпусом.

Конечно, при необходимости электро бензонасосы также ремонтируют (ремонт щеток и коллектора двигателя, замена муфты, перемотка якоря) опытные специалисты при условии наличия специального оборудования. Однако стоимость ремонта будет аналогичной стоимости нового насоса, а иногда и выше.

По этой причине в случае поломки насос сразу меняют на новый. Цена на электронасос ВАЗ будет зависеть от конструкции, комплектации и производителя. Например, бензонасос электрический 2112-1139009 ВАЗ-2110 погружной в сборе (сливная топливная магистраль) ПЕКАР можно найти за 2000-2200 руб.

Теперь перейдем к замене. Подготовительные работы перед заменой бензонасоса:

Что касается того, как поменять топливный насос ВАЗ 2110, замена бензонасоса ВАЗ 2110 и общий алгоритм действий следующие:

выполнить демонтаж сидения для доступа к топливному насосу (открутить лючок, находящийся под обшивкой и отсоединить разъем электропривода);
открутить рожковым ключом наконечник топливных трубок, и, оттянув трубы, накидным ключом открутить восемь гаек по периметру прижимного кольца для освобождения фланца;
снять прокладку под прижимным кольцом насоса ВАЗ 2110 (прокладку меняют вместе с насосом);
Поднять топливный насос вместе с поплавком, не забыв подложить в салон ветошь для сбора бензина, стекающего с корпуса (остатки бензина в насосе около 1 литра).
провести сборку в обратном порядке, правильное положение насоса должно соответствовать стрелке, направленной в сторону багажника (стрелка расположена на верхней части крышки).

Во время замены необходимо соблюдать аккуратность, не допускать обильного вытекания топлива в салон, работать только с открытыми окнами для нормальной вентиляции и т.д. Также при замене необходимо снять датчик уровня и поплавок. Установив новый насос, нужно убедиться в том, что топливопроводы надежно зафиксированы, то же самое можно сказать об электрических разъемах.

Возможные причины неисправности бензонасоса

Механический бензонасос в разборе

Механический бензонасос может выходить из строя по следующим причинам:

При нарушении целостности диафрагмы.
После скапливания под клапанами грязи.
При засорении фильтра.
При потере пружиной упругости.
При нарушении герметичности корпуса.
При естественном износе деталей в процессе эксплуатации.

Электрический бензонасос современного автомобиля достаточно надежен. Неисправности в нем возникают только по причине воздействия определенных факторов, среди которых чаще всего встречаются следующие:

Сгоревшие контакты внутри бензонасоса

1. Неисправная проводка в виде грязных, ржавых, расплавленных или поврежденных проводов в топливном комплексе создают помехи в работе устройства, а также ограничивают необходимые параметры тока, затрудняя перекачку топлива.

2. Мусор и посторонние примеси в топливном баке в виде ржавчины, грязи, воды, механических частиц, проникающих в бензонасос, и вызывающих его поломку.

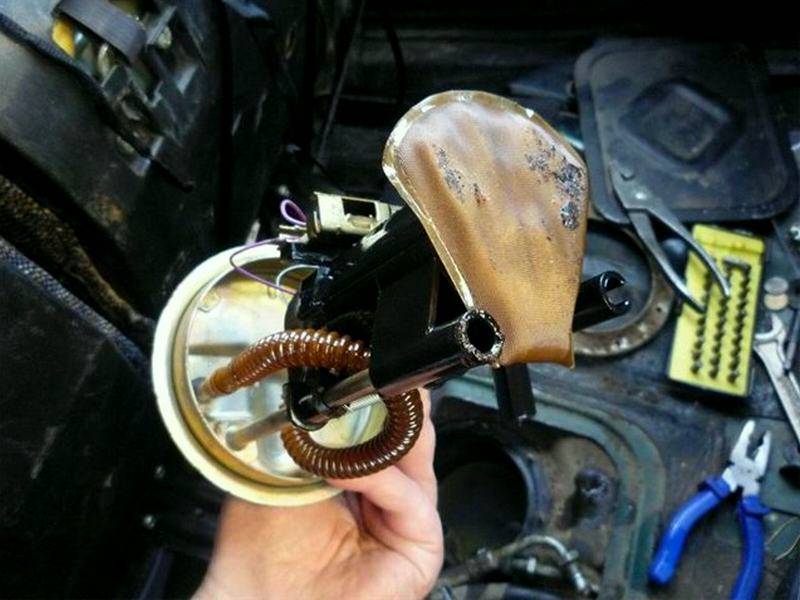

Засоренный фильтр бензонасоса

3. Засоренный топливный фильтр мусором из бака способствует резкому снижению давления, создаваемого насосом и ухудшению параметров его работы.

Расплавленная турбина бензонасоса

4. Длительная езда на автомобиле с небольшим количеством топлива, при котором насос находится в не погруженном состоянии, испытывает значительный перегрев, быстро расходует внутреннюю смазку и выходит из строя.

5. Естественный износ трущихся частей насоса.

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень

Как проверить давление в топливной рампе?

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

когда включено зажигание;
при холостых оборотах двигателя;
кода сброшена трубка регулятора давления топлива;
при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
при холостых оборотах двигателя — не менее 2,5 атмосфер,
когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).

Замена бензонасоса на ВАЗ 2110/2112 своими руками

В том случае, если автовладелец точно диагностировал выход из строя насосного механизма в топливной системе, потребуется его замена. Стоит отметить, что заменить бензонасос на автомобилях ВАЗ 2110/2112 довольно просто, с этой задачей справится даже неопытный водитель.

Замена топливного насоса производится обычно не только из-за потери им работоспособности, но и в других случаях:

некорректных показателях давления при исправном насосе;
недостаточной пропускной способности топлива;
после покупки нового ВАЗ с целью избавления от «слабых мест» модели.

Для работы потребуется небольшой комплект инструментов:

плоская отвёртка;
крестовая отвёртка;
ножницы;
торцевой ключ на 10.

Порядок работы можно условно разделить на два этапа: это демонтаж старого устройства и монтаж нового.

Инструменты

Набор инструментов для замены бензонасоса небольшой, но должен быть под рукой, чтобы в процессе ремонта не бегать и не искать подходящий ключ или отвертку.

При демонтаже и установке нового бензонасоса понадобятся:

ключ для ослабления клемм на аккумуляторе, размер зависит от установленного крепежа;
отвертки плоская и крестовая;
ключ на 17;
трубчатый ключ или глубокая головка на 7 с трещоткой или воротком.

Приготовив инструмент и новую деталь, можно приступать к слесарным работам.

Демонтаж старого бензонасоса

Процедура демонтажа электробензонасоса вазовской десятки стандартная для всего семейства серии.

Пошагово выполняются действия по устранению неисправной детали:

Отключается клемма на аккумуляторе.
Проверяется и при необходимости стравливается давление в топливной системе через специальный клапан на рампе, прикрытый защитным колпачком.
Снимается подушка заднего сиденья и отодвигается подрезанная часть ковролина.
Убирается в сторону крышка люка

Для этого откручиваются два крепежных шурупа.
Отсоединяется электропитание путем отделения колодки проводов от разъема.
Ослабляется или удаляется хомут топливной магистрали.
Откручиваются ключом две магистрали от бензонасоса.
Уплотнительные прокладки на концах топливопроводов необходимо заменить.
Откручиваются 8 болтиков крепления.
Снимается прижимное кольцо и осторожно вытаскивается корпус топливного насоса.
Снимается и осматривается уплотнитель. При необходимости проводится его замена.

Особое внимание следует уделить соблюдения техники безопасности, в том числе пожарной

Инструкция по монтажу бензонасоса

В освободившееся гнездо вставляется новый насос. При этом стрелка на корпусе должна смотреть на заднюю часть автомобиля — только так можно обеспечить устройству правильное положение.
После чего насос прикручивается обратно к баку теми же восемью болтами.
Далее потребуется соединить две топливные трубки между собой.
К контакту насоса подключается разъём.
Завершающий этап — монтаж крышки люка и возвращение подушки заднего сиденья на прежнее место.

Процедура займёт не более 7–8 минут.

Видео: как провести замену топливного насоса на ВАЗ 2110/2112 своими руками

Таким образом, владелец автомобилей «десятого» семейства ВАЗ может самостоятельно справиться с выполнением таких работ, как проверка и замена бензонасоса. Надо сказать, что топливный насос действительно считается одним из самых уязвимых мест на ВАЗ 2110/2112, поэтому владельцам лучше заранее быть готовыми к проведению необходимых процедур с этим устройством.

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

F1 — 5А	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5А	Левая фара (ближний свет).
F3 — 10А	Левая фара (дальний свет).
F4 — 10А	Правая противотуманная фара.
F5 — 30А	Электродвигатели стеклоподъемников дверей.
F6 — 15А	Переносная лампа.
F7 — 20А	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20А	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20А	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20А	Резервный.
F11 — 5А	Лампы габаритного света правого борта.
F12 — 7,5А	Правая фара (ближний свет).
F13 — 10А	Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10А	Левая противотуманная фара.
F15 — 20А	Электрообогрев сидений. Блокировка замка багажника.
F16 — 10А	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5А	Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25А	Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10А	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5А	Лампы задних противотуманных фонарей.

К1	реле контроля исправности лампочек;
К2	реле передних дворников;
K3	реле-прерыватель повторителей и аварийной сигнализации;
К4	реле включения ближнего света;
К5	реле включения дальнего света;
К6	дополнительное реле;
К7	реле включения обогрева заднего стекла;
K8	резервное реле

На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.

Где на ваз 2110 находится реле бензонасоса

Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓

Где на ваз 2110 находится реле бензонасоса

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор

Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.

Рис. 2 Снятие боковой крышки

После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.

Рис.3 Силовые предохранители и реле

Почему перегорает предохранитель бензонасоса ВАЗ 2110

Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.

Самыми распространёнными виновниками являются:

оплавился жгут проводов над выхлопным коллектором;
повреждены или оплавились провода под ковролином;
межвитковое замыкание в электродвигателе насоса;
повреждён плюсовой провод, идущий к насосу (утечка тока на массу).

Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.

Устранение неисправностей, простые советы для уверенной работы бензонасоса

1. Если бензонасос ВАЗ не вращается, то прежде всего проверяется целостность его предохранителя и работоспособность реле путем замены этих деталей. Находятся они за щитком консоли, снизу, со стороны переднего пассажира. При удовлетворительном их состоянии для тестирования работы нужно подать напряжение питания на топливный насос прямым путем. Для этого необходимо убрать подушку с заднего сидения и открыть щиток, закрепленный винтами. Нужно помнить, что при установленной охранной сигнализации в подводе питания на насос ВАЗ будет участвовать дополнительное реле отключения на случай взлома.
2. Если топливный насос не отреагировал на подачу напряжения или предстоит проверка и замена фильтра, то нужно произвести следующие действия для извлечения бензонасоса из топливного бака. Для сброса давления в топливных магистралях отключается топливный насос с помощью предохранителя и заводится машина. После того как ДВС заглохнет, открывается бензобак со стороны заливной горловины для сброса давления паров бензина, отключается минусовая клемма от аккумулятора (во избежание пожара), отсоединяется электрический разъем с фланца установки насоса на бензобаке, отсоединяются разъемы магистральных бензопроводов (резиновое бензостойкое кольцо на штуцерах магистралей подлежит замене), откручивается фланец (8 гаек с шестигранником на 7 мм), снимается резиновая прокладка и извлекается топливный насос ВАЗ в сборе с поплавком и сетчатым фильтром (предварительно рядом подстилается тряпка, чтобы не испачкать салон бензином). Производится замена фильтра бензонасоса или его чистка. В случае поломки насоса ставится новый, так как его конструкция обычно неремонтопригодна.

При малой мощности ДВС проверяется давление в системе подачи топлива. Это делается либо самостоятельно с помощью покупного комплекта с манометром, или методом проверки на станции техобслуживания (СТО). Если давление бензонасоса нестабильно и при пережатой обратной шланге меньше 4 атм. то насос подлежит съему и замене. В противном случае проблема может состоять в засорении инжекторных форсунок или неправильной работе регулятора давления топлива.

Совсем не обязательно несколько раз менять топливный насос транспортного средства для понимания основных тезисов его успешной работы:

езда на автомобиле с пустым баком является экстремальным режимом для бензонасоса и обходится в конечном итоге гораздо дороже, чем банальная заправка топливом;
бензонасос «не любит» сомнительный бензин, что также приводит к частой замене фильтра и самого насоса;
при замене бензонасоса ВАЗ 2110 можно отдать предпочтение импортным аналогам, давление которых выше и чья работа отличается большей стабильностью.

Источник

Проверка электрической цепи

В отличие от карбюраторного двигателя, где топливный насос имеет механический привод, на инжекторных ВАЗ 2110/2112 за работу этого устройства отвечают специальные реле и предохранитель. Поэтому прежде чем перейти к диагностике самого насоса, нужно обязательно проверить указанные элементы. Если хоть один из них неисправен, насос не будет работать вообще.

Включите зажигание, не запуская двигателя, и прислушайтесь. Работающий бензонасос при запуске издаёт характерный «свист». Если его нет, значит, либо сам насос вышел из строя, либо же один из элементов цепи его питания.

Реле и предохранитель насоса находятся в дополнительном монтажном блоке, расположенном внутри центральной консоли автомобиля. Доступ к нему можно получить, сняв пластиковую облицовку (возле левой ноги переднего пассажира). Она крепится несколькими саморезами. Под крышкой вы найдёте три реле и три предохранителя. Обычно элементы защиты цепи бензонасоса расположены по центру.

Реле и предохранитель находятся в дополнительном монтажном блоке под облицовкой

Для проверки предохранителя извлеките его из гнезда и «прозвоните» тестером. В случае необходимости замените его, соблюдая номинал (15 А). Проверить реле на работоспособность без специального оборудования вряд ли получится. Но можно взять другое реле, например, вентилятора радиатора (крайнее левое), и установить его на место диагностируемого. Включите зажигание и послушайте, заработал ли бензонасос. Если да, купите и поставьте новое реле. Если же проблема осталась, продолжите диагностику.

Статья в тему: Замена тормозных колодок: пошаговая схема

Чтобы проверить реле бензонасоса можно установить на его место реле вентилятора охлаждения радиатора

Топливный насос ВАЗ 2110: признаки неисправности бензонасоса

Распространённые ошибки
