Как самому проверить реле бензонасоса

Почему может не работать бензонасос при повороте ключа

Некоторые системы обучены защитному механизму на случай многократного последовательного включения зажигания. К примеру, если водитель последовательно включал три раза зажигание в режиме «повернул ключ – насос включился – насос выключился – деактивировал зажигание», то на третий раз бензонасос не включится.

Ежели электробензонасос не качает при первом включении зажигания, то дело может быть в следующем:

  • Сгорел предохранитель или вышло из строя реле управления бензонасосом.
  • Проблемы с питающей проводкой.
  • Глюки штатного иммобилайзера или обходчика сигнализации.
  • Подгорели клеммы электробензонасоса, расположенные в баке в стакане.
  • Сгорел бензонасос.

Как проверить давление в топливной системе

Когда вы знаете, что топливный насос подает топливо, тест давления топливной системы может иногда идентифицировать источник неисправности. В следующей серии испытаний вы будете использовать датчик давления топлива для проверки давления в системе.

1. Сбросьте давление в топливной системе.

Если топливная система вашего автомобиля оснащена клапаном Schrader или испытательным портом (он похож на воздушный клапан на ваших шинах), закройте клапан магазинной тряпкой и осторожно нажмите на клапан небольшой отверткой. Используйте тряпку, чтобы поймать топливо. Этот клапан похож на воздушный клапан на ваших шинах.
Если ваша топливная система не оснащена тестовым отверстием, вы можете удалить предохранитель топливного насоса и запустить двигатель. Он умрет через несколько секунд из-за нехватки топлива. Вставьте обратно предохранитель топливного насоса.

  1. Подсоедините датчик давления топлива к контрольному отверстию.Если у вас нет подходящего адаптера для подключения датчика к клапану Шредера, попробуйте снять клапан и подключить датчик к фитингу; однако, если нет испытательного порта, отсоедините линию подачи топлива от рампы (это линия, идущая от топливного фильтра), и подключите T-адаптер к линии, чтобы вы могли повторно подключить линию к топливной рампе и подключите датчик также.
  2. Запустите двигатель и дайте ему поработать на холостом ходу.ПРИМЕЧАНИЕ. Руководство по ремонту для вашего конкретного автомобиля может включать в себя проверку при включении двигателя. Проверьте ваше руководство при необходимости.
  3. Сравните давление топлива со спецификациями. Проверьте показания давления по манометру и сравните их со спецификацией в руководстве по ремонту вашего автомобиля (если автомобиль не заводится, поверните ключ зажигания в положение ON и прочитайте давление топлива. Сравните показания со спецификацией в вашем руководстве для ключа На давление). Система впрыска обычно производит от 15 до 40 фунтов на квадратный дюйм (фунтов на квадратный дюйм) (100-280 кПа) или более, в зависимости от применения. Показание включает давление от регулятора давления топлива (FPR). Так что, если ваши показания не соответствует спецификации, у вас могут быть проблемы с FPR, поэтому продолжайте измерения.

ПРИМЕЧАНИЕ. Новые современные топливные системы не используют FPR в системе впрыска; скорее они изменяют напряжение на насосе или используют внутренний клапан насоса для регулирования давления в системе.

А. Что делать, если давление правильное

  • Когда датчик давления топлива все еще подключен и двигатель работает на холостом ходу, отсоедините вакуумную линию от регулятора давления топлива (FPR – небольшой металлический цилиндр, который соединяется с топливной рампой).
  • Убедитесь, что вакуумная линия полностью сухая. Если вы обнаружите следы горючего внутри шланга, он всасывает топливо из регулятора давления, потому что мембрана порвана. Заменить регулятор давления топлива.
  • Давление топлива должно увеличиться от 3 до 10 фунтов на квадратный дюйм. В противном случае проверьте вакуумную линию: если в линии нет вакуума, убедитесь, что шланг правильно подсоединен и не поврежден, и что вакуумный порт не ограничен; если в линии есть вакуум, но при отсоединении вакуумного шланга давление не увеличивается, замените регулятор давления топлива. Для достижения наилучших результатов проведите тест, описанный в следующем разделе, Проверка FPR с помощью вакуумного насоса.
  • Заглушите двигатель и подождите не менее 5 минут. Сравните показания давления со спецификацией (для удержания давления) в руководстве по ремонту. Если в течение пяти минут давление упадет ниже указанного значения, возможно, вы где-то обнаружили утечку: проверьте топливопроводы, топливный насос, инжектор или регулятор давления на утечку.
  1. Что делать, если давление низкое
  • Поместите тряпку над линией возврата топлива.
  • Зажмите шланг, используя подходящие плоскогубцы, чтобы заблокировать поток.
  • Следите за манометром; если давление остается низким, топливный насос получает недостаточное напряжение или насос изношен. Однако, если давление повышается, замените FPR.
  1. Что делать, если давление высокое
  • Сначала проведите тест, описанный в следующем разделе «Как проверить FPR с помощью вакуумного насоса».
  • Затем выключите двигатель.
  • Отсоединить возвратный топливопровод.
  • Продуйте линию возврата, чтобы убедиться, что она не заблокирована. Если обратная линия заблокирована, найдите где именно.

ПРИМЕЧАНИЕ. Приведенное ниже видео дает представление о том, как проверить напряжение и массу на электрическом разъеме топливного насоса.

Какие инструменты потребуются

Для проверки берется тест-лампа, потребляемый ток у которой не должен превышать 0,25 А. Вместо нее можно использовать мультиметр – прибор, обладающий функциями вольтметра, амперметра и аппарат для измерения омических сопротивлений. Чтобы открутить колодки реле, потребуются гаечные ключи соответствующие диаметру болтов.

Желательно иметь при себе схему реле, основные характеристики и значения силы тока. Как правило, необходимые данные наносятся на корпус устройства. Обычно на большинстве моделей разъемы расположены по стандартной схеме. Но лучше знать точное расположение, чтобы потом проверить количество контактов. Стандартная схема расположения реле представлена ниже:

Как работает прибор?

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника.

В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса.На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней.

На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой.

При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса.

В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака.

Неисправный насос следует заменить.

После проворота водителем ключа в замке зажигания реле начинает свою работу. Деталь подаёт сигнал бензонасосу и он включается на 2 — 3 секунды для достижения нужного давления в рампе. Реле отключает насос и далее он заводится только при вращении двигателя стартером либо во время движения. После остановки работы двигателя реле выключает бензонасос и снимает давление. В последних моделях бензонасосов прибор выполняет дополнительно несколько функций:

  1. Ускорение. При необходимости повышения скорости на автоматической коробке передач реле может дополнительно включить насос для поставки большего количества топлива.
  2. Замедление оборотов мотора. Если двигатель работает на максимальных оборотах, то реле может временно отключить топливонасос. Временное отключение устройства позволяет нормализовать количество оборотов двигателя.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров.

Популярное на сайте

19 авг

Статьи Двигатель и его компоненты

18 845

Код ошибки P0014 (симптомы, причины и способы устранения)

Система изменения фаз газораспределения автомобиля улучшает характеристики двигателя и топливную экономичность. Она регулирует открытие и закрытие выпускных и впускных клапанов, в свою очередь, контролируя топливно-воздушную смесь. Этот контроль обеспечивает большую мощность, лучшую экономию топлива или сбалансированный подход в зависимости от требований к двигателю в любой момент времени.

09 янв

Статьи Двигатель и его компоненты Система зажигания

11 631

Реле свечей накаливания – как проверить его работоспособность? + Видео

В каждом автомобиле имеется своя схема реле свечей накаливания. Она, как и каждая деталь, может выйти из строя и ее придется заменить. Чтобы разобраться с довольно-таки серьезным вопросом, как именно производить замену, необходимо начать с азов.

24 дек

Ремонт Двигатель и его компоненты

11 574

Симптомы плохого или неисправного датчика давления масла

Без надлежащего количества масла ваш двигатель будет сильно поврежден. Несколько систем в вашем автомобиле предназначены для поддержания правильного уровня масла и давления в двигателе.

28 дек

Статьи Двигатель и его компоненты

11 251

Симптомы плохой или неисправной прокладки впускного коллектора

Прокладки впускного коллектора являются одними из самых важных прокладок на двигателе. Прокладки – это уплотнения, помещенные между компонентами двигателя до их сборки, чтобы обеспечить надежное уплотнение. Они могут быть сделаны из бумаги, резины, металла, а иногда и из комбинации трех.

24 дек

Ремонт Электроника и оборудование

10 875

Симптомы неисправного блока управления двигателем (ЭБУ)

Блок управления двигателем (ЭБУ), также называемый модулем управления двигателем или модулем управления трансмиссией, является одним из наиболее важных компонентов, встречающихся практически на всех современных автомобилях.

17 дек

Автоновости

9 594

Kia Sportage 2021 года. Когда появиться в России новый кузов?

На странице первые подробности о новом кузов Kia Sportage 2021 модельного года, возможные комплектации и цены, дата выхода в России, фото, технические характеристики и видео тест-драйв новой модели.

17 сен

Статьи Тормозная система

8 810

Дым от тормозов. Причины и способы устранения

Многие из нас воспринимают автомобильные тормоза как должное – мы пренебрегаем ими, пока они работают. И однажды дым, идущий из тормозов, заставляет нас задуматься – почему мои тормоза дымят? Дымящиеся тормоза – это то, что требует немедленного внимания

Однако знание причин и мер предосторожности поможет избежать этой досадной и в некоторой степени опасной ситуации. Расскажите о причинах курения в автомобиле, чтобы вы могли незамедлительно принять меры, чтобы избежать аварий на дороге.

09 фев

Двигатель и его компоненты Система зажигания

7 389

Nissan Qashqai 2 2.0 – Замена свечей зажигания своими руками (фотоотчет)

Замену свечей зажигания на модифицированном двигателе MR20DD Qashqai 2 (J11) 2.0 л. согласно регламентным срокам должна проводится по пробегу 30 000 км или 1 разв 24 месяца. Так как данный Qashqai, второго поколения, выпущен не так давно, то имеет уже другой усовершенствованный двигатель (атмосферный с алюминиевым блоком цилиндров с повышенной степенью сжатия), в отличии от своих собратьев, свечи зажигания использует уже более современные, иридиевые.

18 дек

Электроника и оборудование Электросхемы

6 617

Воздушный фильтр | 8 признаков загрязнения

В каждом автомобильном двигателе есть камера сгорания, и этой камере требуется воздух для выработки достаточной мощности для запуска двигателя вашего автомобиля. Однако воздух, проходящий через двигатель, должен быть чистым и незагрязненным. Именно здесь воздушный фильтр становится критически важным, поскольку он защищает ваш двигатель от загрязненного воздуха.

20 мая

Статьи Кузов Прочее по ремонту

5 501

Дверь автомобиля не закрывается или не защелкивается? (6 причин и как это исправить)

Дверь современного автомобиля нередко не закрывается на защелку. В этой статье мы обсудим, как это может произойти и способы решения проблемы. Помимо проблем с защелкиванием, мы также рассмотрим несколько других причин, по которым дверь автомобиля может не захлопываться.

24 дек

Топливная система Электроника и оборудование

5 407

Признаки плохого или неисправного реле топливного насоса

Реле топливного насоса является электронным компонентом, который встречается практически на всех автомобилях, оснащенных двигателем внутреннего сгорания.

Причины неисправности реле бензонасоса

Чаще всего аномалии в работе бывают связаны с естественным износом детали. Бывают случаи, когда в баке остается мало горючего, и мотор перестает заводиться. Датчик бензина подает ЭБУ сигнал о нехватке топлива, и система блокируется топливный насос. Когда деталь новая, нужно искать другую причину:

  • Попадание воды — в этом случае на поверхности детали имеются окислы, возможно появление коррозии. Нередко данная поломка наблюдается в холодное время года.
  • Сломаны конденсаторы.
  • Чтобы узнать, почему система вышла из строя, необходимо учесть тип двигателя. В случае с карбюратором.
  • Короткое замыкание или нарушение электроцепи. Часто это бывает связано с использованием предохранителей, имеющих неправильное значение.
  • Попалось бракованное реле.
  • Неграмотная установка иммобилайзера – в противоугонных системах принцип работы обычно основывается н а блокировании подачи питания к ТН. В такой ситуации проблема заключается в иммобилайзере, и проверять нужно именно его.

Если появились окислы, после очистки контактов реле еще будет работать. Во избежание последующих повреждений под воздействием влаги, можно обработать их смазкой WD-40. Исправное реле может греться и не срабатывать, либо запускаться с опозданием. Такая аномалия объясняется поломкой предохранителя.

Самостоятельно заниматься устранением поломки не следует, только при попадании воды реле можно прочистить и пользоваться им дальше. Покупка запчасти не потребует особых затрат, установить ее можно своими силам.. Например, реле ТН для отечественного авто будет стоить в районе 100 рублей. С неисправностями реле и их причинами можно ознакомиться в таблице:

Основные неисправности, связанные с реле и их причины
ПризнакВид неисправности Возможные причины
При включении зажигания нет звука работающего бензонасоса.Не подается питание на бензонасос.Короткое замыкание. Установлено бракованное реле. Естественный износ детали.
Контакты окислены, покрыты ржавчиной или повреждены.Плохо заводится, глохнет во время движения мотор. Возможны посторонние шумы.Попадание воды, конденсат, короткое замыкание.
Машина перестала заводиться после установки внештатного иммобилайзера.Блокирование подачи питания на топливный насос. Неправильная установка иммобилайзера, либо несовместимость с новой охранной системой.
Давление в топливной системе меньше оптимального для данной модели авто.Бензонасос плохо качает и не создаёт требуемое давление. Проблемы с проводкой, неисправность реле или предохранителя.

Как понять, что необходима проверка реле бензонасоса

Определить, что реле неисправно можно, обратив внимание на следующие аномалии при работе ТН:

  • Насос перестал выключаться, достигнув нужного давления, что проявляется неприятным гудением.
  • Отсутствует характерный звук при включении зажигания.
  • Не подается питание на данный узел.
  • Не включается двигатель, так как не подлючается к электропитанию ТН.
  • В некоторых моделях авто даже при превышении максимально допустимого количества оборотов мотора бензонасос включается. Но запуск может производить не с первого раза, двигатель глохнет на ходу, либо наблюдаются шумы, исходящие от работающего насоса.

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень

Как проверить давление в топливной рампе?

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

  1. Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
  2. Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
  3. Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
  4. Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
  5. Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

  • когда включено зажигание;
  • при холостых оборотах двигателя;
  • кода сброшена трубка регулятора давления топлива;
  • при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

  • при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
  • при холостых оборотах двигателя — не менее 2,5 атмосфер,
  • когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
  • при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).

Ремонт и замена бензонасоса

Технология диагностики, ремонта и замены топливного насоса обычно не представляет большой сложности. При наличии желания, времени и минимального набора инструментов все работы могут быть легко выполнены самостоятельно.

Демонтаж бензонасоса

Для того чтобы снять топливный насос, предлагается выполнить ряд последовательных действий.

  1. Заглушите двигатель.
  2. Откройте капот.
  3. На двигателе найдите устройство, подключённое к системе подачи топлива.
  4. Отключите от бензонасоса фишку с проводами.
  5. Отсоедините шланг подачи топлива.
  6. Отсоедините цанговый зажим и открутите четыре болта крепления.
  7. Аккуратно вытащите бензонасос из гнезда, зацепив его за резиновую прокладку.
  8. Очистите устройство от масла, пыли и грязи.

Видео: замена топливного насоса на AUDI A6

Замена прокладки

Часто причиной неполадок в работе бензонасоса является уплотнительная прокладка. От степени её изношенности зависит герметичность соединения насоса с двигателем и, как следствие, количество подаваемого в насос топлива.

Уплотнительная прокладка подбирается индивидуально к каждой модели бензонасоса

Процесс замены прокладки довольно прост.

Чтобы заменить резиновую уплотнительную прокладку на топливном насосе, необходимо снять устройство и очистить само посадочное гнездо о налипшей пыли и грязи.

  1. Снимите топливный насос.
  2. Очистите гнездо насоса от масла и грязи.
  3. Смажьте новую прокладку небольшим количеством бензина.
  4. Установите прокладку в гнездо.
  5. Аккуратно поставьте бензонасос на прокладку и закрепите его болтами.

Замена сетки

Для замены неисправных элементов бензонасос необходимо разобрать. Алгоритм разборки насоса и замены фильтрующей сетки не представляет большой сложности.

  1. Снимите корпус, ослабив фиксирующие защёлки.
  2. Отсоедините разъёмы электропитания.
  3. Снимите трубки со штуцеров. Это может быть сложно, так как при соединении используются термоусадочные материалы, и трубки плотно прикреплены к штуцерам. Надрежьте поверхность термоусадки ножом и снимите трубки.
  4. Отщёлкните фиксаторы по диаметру насоса.
  5. Снимите сетку.
  6. Почистите сетку от грязи. Если присутствуют механические повреждения, замените сетку на новую.
  7. Выполните все действия в обратном порядке.

Необходимо почистить сетку бензонасоса от грязи, а при необходимости — заменить на новую

Полная чистка бензонасоса, как правило, проводится в автосервисе. Насос снимается в машины, разбирается, промывается специальными средствами, сушится компрессором и собирается.

Прокачка бензонасоса

Бензин в топливной системе постоянно находится под высоким давлением. Однако иногда из-за некорректной работы насоса давление может упасть. В этих случаях высокое давление в топливной системе создаётся искусственно. Такой процесс называется прокачкой бензонасоса. Он выполняется в несколько этапов.

  1. Отсоедините шланг, соединяющий бензонасос и двигатель. Во избежание утечки топлива направьте шланг в пустую ёмкость.
  2. Покрутите стартёр, не запуская двигатель. Если при этом бензонасос успеет накачать 0.5 литра топлива за полминуты, то он находится в рабочем состоянии.
  3. Для восстановления высокого давления подключите к шлангу, соединяющему бензонасос с бензобаком, обычный насос и накачайте систему сжатым воздухом.

Замена бензонасоса на Volvo FH 12

Бензонасос автомобиля Volvo FH 12 установлен в бензобаке и представляет собой довольно сложное устройство. Его замена осуществляется из салона авто следующим образом.

  1. Снимите ковролин на полу багажника.
  2. Сложите спинку заднего сиденья — под ней вы увидите небольшой люк.
  3. Гаечным ключом на 10 открутите пять гаек крепления крышки люка и снимите крышку.
  4. Разъедините фишки топливных трубок.
  5. Отсоедините от насоса два шланга, предварительно пометив каждый.
  6. Выньте насос из бака.
  7. Установите новый насос.

Инструмент для проверки реле

Итак, чем и как проверить исправность автомобильного реле или любого другого? Понадобится обычный мультиметр, он же тестер.

В продаже встречаются два основных типа мультиметров:

Аналоговый или стрелочный. Его все помнят со школьных уроков физики: полукруглая шкала со стрелкой. Использовать их можно, только если под рукой не оказалось цифрового. Их точность, особенно новодел, оставляет желать лучшего, вплоть до показания случайных величин. Исключение составляют только старые советские мультиметры, которые неплохо работают и сейчас.

Цифровые. Продаются в любом магазине инструментов и радиодеталей. Для работы подойдет даже бюджетный D830 – его точности вполне хватит. Хотя в более дорогих тестерах есть автоматическое определение диапазона, что удобно.

Аналогично можно пользоваться комбинированным инструментом, вроде токовых клещей со встроенным мультиметром.

На приборе она обозначается так:

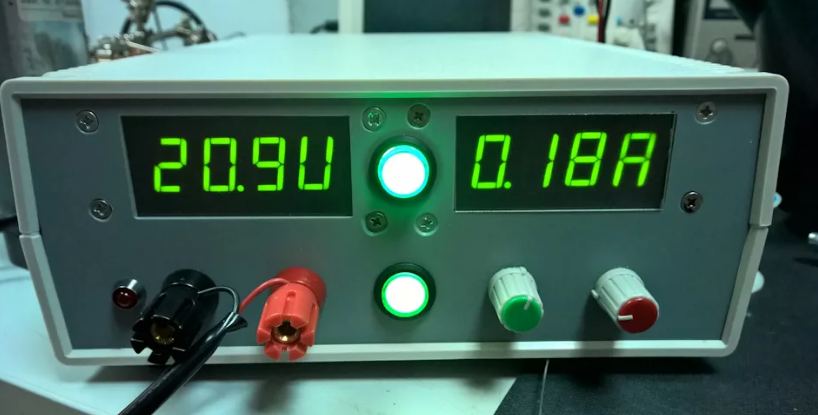

Очень рекомендуется найти/купить лабораторный блок питания (ЛБП). Чтобы не «спалить» пассивные элементы в цепи, реле лучше проверять автономно, а не от приборного питания.

Как проверить реле бензонасоса мультиметром

После того, как вы определили клеммы, вы должны проверить непрерывность между клеммами цепи питания

  • Установите цифровой мультиметр на самый низкий диапазон по шкале в омах (сопротивление) или установите в режим Прозвонки «непрерывность».
  • Затем подключите один провод к одному из выводов цепи питания, а другой подключите к другому выводу питания. Ваш счетчик должен показывать бесконечное сопротивление (OL, или цифра 1). Или, если вы используете настройку Прозвонки, вы не должны слышать звуковой сигнал, а на табло так же будет светиться цифра 1.
  • Если вы обнаружите нулевое сопротивление или любое значение сопротивления в сотых или тысячных долях Ом – вместо бесконечности (1) – или услышите звуковой сигнал, контакты питания вашего реле находятся в коротком замыкании и такую деталь необходимо обязательно заменить.

Часто – как и в случае с реле топливного насоса – реле силовой цепи имеет нормально разомкнутое положение, когда оно не находится под напряжением.

При тестировании другого автомобильного реле проверьте схему соединений в руководстве по ремонту автомобиля, поскольку некоторые силовые выключатели замкнуты и должны включаться при подаче напряжения – обычно эти клеммы имеют маркировку 30 и 87a.

На реле такого типа ваш прибор должен показывать ноль Ом или издавать звуковой сигнал – если он в хорошем состоянии – при проверке в режиме прозвонки на мультиметре, как на предыдущем шаге.

  1. Проверка правильности работы
  • Теперь подключите проволочную перемычку (проводную, если это возможно, с предохранителями, которую можно найти в большинстве магазинов автозапчастей) от положительной (+) клеммы аккумулятора к одной из клемм цепи управления реле.
  • Подключите другую проволочную перемычку от отрицательной (-) клеммы аккумулятора к другой клемме цепи управления.
  • При подключении второй перемычки вы должны услышать, как контакты (переключатель) в цепи питания реле издают щелкающий звук при их замыкании. Если этого не происходит, поменяйте местами перемычки. То есть, подключите проволочную перемычку от положительной клеммы батареи к другой клемме в цепи управления и сделайте то же самое с отрицательной клеммой, на случай, если схема управления имеет другую обратную полярность. Если вы все еще не слышите щелчок, соединение цепи управления неисправно. Но продолжайте тестирование до конца, чтобы убедиться в наличии проблем.
  • Оставьте соединительные провода подключенными и проверьте непрерывность между силовыми клеммами, как вы делали ранее. На этот раз ваш измеритель должен показывать 0 Ом или близко к нулю – в сотых или тысячных долях – или издавать звуковой сигнал, указывающий на наличие непрерывности между обоими терминалами. Если это так, ваше реле работает нормально (просто помните, что, если ваш переключатель находится в нормально замкнутом положении, на этот раз ваш счетчик должен показывать бесконечное сопротивление или не издавать звуковой сигнал).
  • Вместо этого, если ваш измеритель показывает бесконечное сопротивление или вы не слышите звуковой сигнал, замените реле (автоматизированный переключатель).
  • Если ваши тесты подтвердят, что ваш переключатель в хорошем состоянии, проверьте, не повреждены ли провода, не подвержены ли коррозией клеммы, не коррозионны ли соединения, не отсоединены ли провода (не размыкаются) или нет ли коротких замыканий вокруг цепей управления и питания. Любое из этих условий приведет к отказу любой из ваших цепей.

Если вы знаете, как проверить реле топливного насоса, вы можете испытать другие автомобильные переключатели без особых проблем.

Вы найдете эти детали с тремя, пятью или даже шестью терминалами. На трех клеммных реле сам корпус может служить заземлением.

Другие с пятью или шестью выводами ножек управляют более чем одной цепью питания, и некоторые внутренние переключатели нормально разомкнуты, а другие нормально замкнуты.

Проанализируйте схемы на самом переключателе или схемы электрических соединений, которые входят в руководство по ремонту вашего автомобиля, чтобы определить эти соединения, цепи и положения переключателей, если это необходимо, и приступайте к испытаниям, как описано выше.

Проверка питания

Установить факт наличия напряжения на разъеме ТН можно с помощью простейшей контрольки для проверки электрических цепей. Чтобы проверить бензонасос, в электросхемах для вашей модели авто найдите распиновку электрического разъема топливного модуля. Для работы электродвигателя насоса необходим «–» и «+». Если после включения зажигания и подсоединения контактов контрольки к соответствующим пинам колодки лампочка загорелась, значит, с питающим напряжением все в порядке. Пользуясь этим методом, вы можете проверить наличие +12В и массы в разъеме реле бензонасоса, установить наличие питающего напряжения от ECM к реле. Если бензонасос не включается, а с компонентами электрической цепи проблем нет, причина в самом ТН.

Удобнее всего определять, почему нет питания на бензонасос, при помощи мультиметра. Допустим, что +12В на насос выходят из реле, но к разъему топливного модуля так и не приходят. В таком случае необходимо прозвонить провода от реле к топливной секции. В режиме омметра вы не только найдете обрыв, но и сможете увидеть паразитное сопротивление в цепи. Рассматривая возможные причины, по которым не качает бензонасос, не забывайте о поломке иммобилайзера. Нередко в таких случаях двигатель запускается, но через несколько секунд глохнет.

FakeHeader

Comments 41

Благодарю за полезный труд K8 что за вход? На что реле ?

Дай Бог здоровья! Нужная информация!

Спасибо! То что надо! Респект за работу!

А какой предохранитель на зеркала идёт?

Подскажите пожалуйста мне нужно подключить два провода жёлтый и красный один постоянный плюс второй плюс после зажигания где их искать фото вот

Вот нашел полную информацию о всех предохранителях: vsepredohraniteli.ru/chevrolet/niva-blok-predohranitelej.html Даже есть схемы для до рестайлинговых моделей.

Вот нашел полную информацию о всех предохранителях: vsepredohraniteli.ru/chevrolet/niva-blok-predohranitelej.html Даже есть схемы для до рестайлинговых моделей.

Кстате у меня машина 2008 года но схема предохранителей как на рестайле.Хотя на том сайте говорится что только после 2009 года схема предов поменялась

Лада калина реле бензонасоса где находится фото

https://youtube.com/watch?v=-kE3OCc7J7w

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
