Подсос воздуха во впускном коллекторе: признаки и диагностика

Как проверить подсос воздуха в двигателе

Найти подсос воздуха будет затруднительно, если под рукой нет специального прибора, показывающего утечки. Один из таких приборов называется дымогенератором, диагностика им упрощается в разы и стоит не так дорого.

Раньше подсосы воздуха определяли на глаз. Проливали жидкость на впускной коллектор, во время работы мотора и смотрели пузырьки. Если имеется большой опыт работы с данной маркой автомобиля, то можно применять такой способ. Минусом является то, что во время работы мотора жидкость, пролитая на коллектор, будет еще и бурлить от температуры и можно ошибиться. Если в этот момент двс трясет ситуация осложняется. При незначительной потере герметичности данный вариант проверки может не помочь.

На карбюраторе подсос воздуха можно проверить, закрыв рукой или тряпкой сверху, сняв предварительно корпус с фильтром. Если двигатель заглохнет, то утечек нет. Если же продолжает работать, то подсос воздуха есть и его нужно устранить. Как правило, на карбюраторе ведет по плоскости нижнюю пластину, которая затягивается с коллектором. Ее можно шлифануть или заменить на новую. Этой процедуры хватает для определения не герметичности карбюратора.

Вернемся к современным машинам, где проверка подсоса воздуха может затянуться по времени и обнаружить утечку бывает не просто. Основной принцип выявления утечек по воздуху в двигателе — подать дым во впускной коллектор, который и будет выходить там, где есть трещина, не плотно затянутая шпилька или порванная резинка. Проверка двс дымогенератором занимает некоторое время и проходит в несколько этапов:

Поиск входного штуцера или любого другого места на впускном коллекторе. Это нужно для подключения самого прибора и подачи дыма. Бывает затруднительно найти такой вход и приходится использовать канал вакуумного усилителя на впускного коллекторе. При таком подключении невозможно определить подсос воздуха с вут.
Далее нужно заправить дымогенератор моторным маслом. Принцип действия основан на подогреве масла дизельной свечой накаливания. Можно использовать любое моторное масло, которое есть под рукой. Главное не перегревать свечу, постоянно включать и выключать питание или же поставить импульсный источник.
Стандартное исполнение дымогенератора подразумевает подачу воздуха для нагнетания давления, через компрессор. Можно использовать электрический насос от автомобиля, или любой другой, создающий давление не менее 1 атм.
Заглушить впускной патрубок между дроссельным узлом и воздушным фильтром. Можно применить корпус от старого датчика массового расхода воздуха. Залить его монтажной пеной и получится отличная заглушка.
Сделав все подготовительные процедуры, включаем прибор. После того как дым под давлением заполнит ресивер и впускной коллектор, место с подсосом воздуха сразу проявится. Желательно использовать фонарик, чтобы лучше видеть выходящий дым и место утечки.

Таким образом, дымогенератором легко сделать проверку подсоса воздуха. Это очень важная и удобная процедура для поиска неисправностей в двигателе. Многие диагносты задаются вопросом про коррекции топлива при подсосе воздуха. Это один из общих показателей на сканере и может говорить не только об утечке, но и о низкой компрессии, смещённых фазах газораспределения.

Существуют другие способы проверки дымом на подсос воздуха. Один из них с помощью сигареты. Есть даже специальный инструмент для этого. Он представляет собой пистолет для компрессора с внутренней обоймой, в которую заходит сигарета. При нажатии на курок пневмо пистолета папироса раскуривается и выдает обильный дым. Минус такого способа в том, что она очень быстро выгорает и может не хватить времени уловить подсос воздуха в двигателе и инжекторе. Но и такой вариант проверки подсоса воздуха сигаретой имеет место быть.

Определить подсосы воздуха в любом двигателе можно дедовским методом, с помощью пролива жидкости на впускной коллектор и область форсунок. Или вариант с сигаретой, но все эти методы не точны и не удобны.

Сама дым машина стоит не малых средств. Поэтому, если ваш двс трясет или плавают обороты езжайте в сервис, где есть дымогенератор. Там вам точно помогут выявить причину без лишних затрат.

Это интересно: Что делать если потек радиатор охлаждения: это необходимо знать

Автоподсос без привода

Данная доработка будет осуществляться при помощи установки термостата. Он будет проводить управление воздушной заслонкой. На воздушных фильтрах часто применяется такое устройство, как термостат. Данный механизм нужен для того, чтобы открывать заслонки холодного воздуха. Совершается это способом выдвижения штока. Срабатывает при увеличении температуры воздушных потоков.

Для установления автоподсоса своими руками требуется приобрести термостат на 8 и 9. А так же установить его в тройник размером 0,5 дюйма. Кроме них потребуется ещё ряд различных приспособлений.

Тройник имеет две различные стороны, в которые нужно будет вкрутить штуцеры, прям под трубку. Данная трубка обогревает коллекторы. Необходимо будет заглушить 3 выход, после чего сделать отверстие в пробке. После этого требуется нарезать резьбу под наш термостат и вкрутить его в тройник. К нашей конструкции нужно будет подсоединить рычаг, подключенный к воздушной заслонке. Под рубашку следует прикрутить крепеж.

Заслонка закрыта при непрогретом двигателе. При увеличении температуры у тосола будет срабатывать термостат, служащий для передвижения рычага. Будет натягиваться трос, который откроет заслонку. При остывании двигателя будет происходить закрытие ВЗ, которое совершается благодаря пружине.

Признаки подсоса воздуха

Неправильное формирование топливной смеси приводит к нестабильной работе ДВС и при такой проблеме наблюдаются следующие симптомы:

Затрудненный запуск двигателя на холодную после длительного простоя;
Нестабильный холостой ход, наблюдаются скачки оборотов от 500 до 2000 об/мин;
Повышенная вибрация двигателя на холостом ходу;
Потеря мощности и былой динамики автомобиля, для разгона авто требуется сильнее давить на педаль газа;
Увеличивается расход топлива;

Данные признаки свидетельствуют, о неполадках в работе автомобиля и требуют быстрого решения проблемы. Следует отметить, что данные симптомы могут возникнуть и по другим причинам, но проверить двигатель на подсос воздуха это один из пунктов номер один в решении проблем в работе ДВС.

Выявление

Выхлопная труба, потерявшая герметичность.

Уплотнения топливного насоса высокого давления.

Подача воздуха осуществляется через ручной рычаг бензонасоса.

Дымо или парогенератором

Уплотнения топливного насоса.

Моральное старение пломб.

Диагностика неисправности заключается в отключении топливного насоса и заправке его от другой емкости (например, пластиковой канистры). Емкость емкостью 3 ÷ 4 литра, два прозрачных шланга длиной один метр, пара хомутов. Соблюдая чистящие средства, замените прямую и обратную топливопроводы от ТНВД на прозрачные трубки, и удалите из них воздух.

Один из способов удалить стравливающий воздух — очистить рабочую зону и зону бака над топливным насосом. Необходимо открутить «возвратный» винт, через который воздух выходит через сифон до появления топлива. Крепежный винт вставлен на место. Запустив двигатель на несколько минут, удаляют оставшийся воздух.

Возможные неисправности

Завершается проверкой топливного фильтра (обычного фильтра), помещая его под топливный насос высокого давления.

Возникновение утечек в топливной системе в автомобилях с дизельным двигателем вызвано атмосферным давлением. Это выше давления, создаваемого при перекачке топлива из бака автомобиля. Он предполагает замену латунных топливопроводов на резиновые, пластиковые и соединение их стяжками. Шланги из таких материалов имеют меньший срок службы. Это связано с тем, что синтетические шланги в пространстве под капотом нагреваются, провисают, трутся и способствуют утечке воздуха в результате истирания.
Таким образом, механическое напряжение, перегрев, использование очищающих средств, способных размягчать неметаллические материалы и герметики, можно отнести к первопричине всасывания воздуха.
Датчик положения дроссельной заслонки используется для определения скорости и степени открытия дроссельной заслонки. Датчик положения дроссельной заслонки, сокращенно DPDZ, — это устройство, которое изначально было разработано для преобразования угла положения дроссельной заслонки в постоянное напряжение. Этот датчик считается одним из датчиков всех электронных систем управления двигателем на автомобиле с впрыском топлива. После получения сигнала от датчика положения дроссельной заслонки контроллер контролирует угол отклонения дроссельной заслонки. Электронный модуль управления использует информацию от датчика положения дроссельной заслонки для выбора режима «только дроссельная заслонка».

Прежде чем обсуждать диагностику датчика положения дроссельной заслонки и симптомы неисправности, поговорим о значении датчика. Датчик положения дроссельной заслонки играет огромную роль в управлении двигателем автомобиля, так как его показания позволяют блоку управления рассчитывать пропорции топлива и регулировать угол опережения зажигания. Если датчик выходит из строя, водитель немедленно информирует водителя о проблеме. Появляется сообщение об ошибкена панели приборов, а именно индикатор «Чек»

Обратите внимание, что возникающая неисправность указывает только на неисправность цепи датчика положения дроссельной заслонки, но не может быть обнаружена. Это означает, что если настройки датчика нарушены, устройство не сможет распознать ошибку

Электрическая система системы управления двигателем обнаруживает обрыв провода или короткое замыкание. В системе зажигания и питания могут быть некоторые признаки неисправности. Кроме того, воздух может засасываться так называемым дроссельной заслонке или к увеличению оборотов из-за неисправности. Вращение имеет некоторые внешние признаки, но коды ошибок не сохраняются в памяти электрического блока. Разберем основные признаки неисправности:

Как найти подсос воздуха в коллекторе

На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.

Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.

Простой дымогенератор из сигареты

Масляный дымогенератор своими руками

Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.

Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.

Поиск подсоса воздуха

Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.

Проверка подсоса воздуха, пережимая шланги

Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.

Также, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.

Поиск подсоса воздуха методом пролива бензином

Как обнаружить подсос опрыскиванием

Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.

При поиске подсосов стоит брызгать на:

Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).
Соединение ресивера и патрубка дросселя.
Прокладки форсунок.
Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).

Проверка наличия подсоса дымогенератором

Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.

От состава топливовоздушной смеси (её «качества») зависит не только максимальная мощность двигателя, но, что иногда важнее, его управляемость – излишний воздух, поступающий во впускной тракт, может стать причиной остановки двигателя в самый неподходящий момент. Допустим, вы выезжаете со второстепенной дороги на главную. Оценили расстояние до потока машин, движущихся по главной дороге – а при попытке «рвануть с места» мотор глохнет… Повреждение авто от бокового удара может быть в этом случае не самым тяжёлым последствием. Каковы могут быть симптомы подсоса воздуха во впускном коллекторе и «как с ними бороться» — тема этой статьи.

Последствия подсоса воздуха

Подсос воздуха приведет к попаданию нежелательного воздуха в двигатель там, где этого не предусмотрено. Это снижает производительность двигателя и приводит к неисправности некоторых систем, которые зависят от вакуума.

Поскольку подсос воздуха вызывает неэффективность двигателя, вы заметите, что загорается «Check Engine» на приборной панели. Вы также будете испытывать проблемы с ускорением — это потому, что топливо подается неэффективно в камеры сгорания. Вакуум же используется для того, чтобы привести в действие приводы, датчики или тормоза.

При утечке вакуума некоторые из датчиков могут начать работать неправильно, вынуждая вас на ненужный ремонт.

Это интересно: Как проверить модуль зажигания на ВАЗ- 2110 инжектор 8 клапанов: разбираемся досконально

Заливает свечи на карбюраторном двигателе, причины

При этом запустить двигатель с залитыми свечами зажигания очень проблематично, он глохнет. Если в этот момент вывернуть свечи зажигания, то они будут мокрые, залиты бензином, что в большинстве случаев является следствием очень сильного обогащения топливной смеси на режиме пуска.

Естественно ни о какой нормальной искре в такой ситуации не может быть и речи. Такая ситуация может возникнуть как при пуске холодного двигателя, так и горячего. Рассмотрим причины заливания свечей зажигания на примере карбюраторного двигателя 21083 автомобилей ВАЗ 21083, 21093, 21099.

— Пуск горячего двигателя на «подсосе»

Пуск прогретого двигателя с вытянутой на себя рукояткой «подсоса» и закрытой воздушной заслонкой приведет к сильному обогащению топливной смеси на этом режиме и как следствие заливу свечей так как доступ воздуха перекрыт и топливная смесь сильно переобогащается.

— Пусковое устройство карбюратора неисправно или не отрегулировано

В большей степени проблема касается холодного пуска. Необходимо, чтобы в точности были выставлены пусковые зазоры «А» и «Б», то есть пусковое устройство было отрегулировано. Помимо этого диафрагменный механизм ПУ должен иметь целую, не пробитую диафрагму и иметь герметичный корпус. В противном случае воздушная заслонка карбюратора при пуске холодного двигателя не будет приоткрываться на некоторый угол (в этом весь смысл работы ПУ), принудительно обедняя топливную смесь порцией дополнительного воздуха. Отсутствие такого приоткрытия приведет к излишнему обогащению топливной смеси на режиме пуска холодного двигателя и свечи зальет.

— Неисправны свечи зажигания

«Пробитые», имеющие черный нагар, с неправильным зазором между электродами свечи зажигания не смогут поджечь богатую топливную смесь, поступающую в цилиндры, на режиме пуска и будут тут же залиты бензином. Желательно иметь запасной комплект свечей, чтобы в случае необходимости быстро поменять их. Неисправные свечи зажигания могут быть залиты топливом, как при холодном, так и при горячем пуске.

— Неисправен игольчатый запорный клапан в поплавковой камере карбюратора

Игольчатый клапан поплавковой камеры может быть негерметичным (либо от износа, либо от дефекта) и пропускать лишнее топливо в поплавковую камеру, что в свою очередь опять же приводит к переобогащению топливной смеси на режиме пуска. Причем из-за неисправного игольчатого клапана свечи могут быть залиты и при холодном пуске и при горячем. Очень часто негерметичный клапан выдает постоянный запах бензина в подкапотном пространстве и потеки топлива на карбюраторе. Рекомендуется проверить исправность игольчатого клапана и при необходимости заменить новым.

— Перекачивает бензонасос

Бензонасос может перекачивать из-за неправильно отрегулированного привода. Созданное им избыточное давление топлива на игольчатый клапан приведет к переливу топлива и повышению его уровня в поплавковой камере, что в свою очередь повлечет за собой излишнее обогащение топливной смеси. Необходимо проверить и отрегулировать его привод.

— Засорены воздушные жиклеры ГДС

Воздушные жиклеры ГДС подают воздух в топливную смесь, позволяя ей иметь нужную пропорцию (бензин/воздух), требующуюся для уверенного пуска двигателя. Снижение количества поступающего воздуха либо вообще его отсутствие из-за засоренных воздушных жиклеров приводит к сильному переобогащению топливной смеси и последующему заливу свечей. См. «Безразборная прочистка карбюратора».

— Плохая испаряемость паров топлива в мороз

В сильный мороз испаряемость топлива (пары топлива воспламеняются при пуске) сильно снижена. Топливо оседает на стенках впускного коллектора и попадая в камеры сгорания заливает свечи. Рекомендуется перед пуском несколько раз нажать на педаль «газа» и выждать секунд 15-20 и только потом пускать двигатель. Некоторые водитель проливают впускной коллектор снаружи кипятком и только потом пускают двигатель автомобиля.

Примечания и дополнения

— Если свечи зажигания залиты топливом, а запустить двигатель все же нужно прямо сейчас, причем без поиска и устранения неисправности, то рекомендуется сделать следующее. Утапливаем «подсос», нажимаем до отказа на педаль «газа» и прокручиваем двигатель стартером несколько секунд. В таком случае дроссельные заслонки обеих камер карбюратора будут полностью открыты, смесительные камеры подвергаются сильной продувке, свечи быстро сохнут. Можно повторить такую «продувку» пару-тройку раз с интервалом через минуту (если АКБ позволит) и потом повторить попытку пуска двигателя.

Особенности проверки на карбюраторных двигателях

Как мы уже говорили выше, первое на что нужно обратить внимание на таких двигателях при подозрении на подсос воздуха – карбюратор. Проверьте, все ли топливо проходит через режим холостого хода. Для этого заведите автомобиль и отключите питающий провод от электромагнитного клапана

Для этого заведите автомобиль и отключите питающий провод от электромагнитного клапана

Проверьте, все ли топливо проходит через режим холостого хода. Для этого заведите автомобиль и отключите питающий провод от электромагнитного клапана.

Если двигатель заглох, то ситуация упрощается, так как клапан рабочий. Снимите его и отверните жиклер холостого хода. Проверьте диаметр отверстия жиклера он должен быть 0.40 – 0.45 мм (смотрите характеристики вашего карбюратора). Если диаметр жиклера больше, чем согласно ТУ, то замените его.

Заведите двигатель и методом откручивая ЭМК постарайтесь выставить ХХ. Если это не получается сделать и ощущается, что двигателю не хватает топлива, то значит где-то подсасывает воздух.

Обратите внимание на возможный изгиб фланца карбюратора. Чтобы проверить подсасывает под ним воздух или нет, налейте под него воду. Если двигатель начал глохнуть, значит проблема в изгибе

В данном случае мы горючую жидкость не применяем, так опасно. Все подробности смотрите в видео от Наиля Порошина

Если двигатель начал глохнуть, значит проблема в изгибе. В данном случае мы горючую жидкость не применяем, так опасно. Все подробности смотрите в видео от Наиля Порошина.

Диагностика

Для проверки автомобиля на подсос можно воспользоваться сканером ELM327, как это сделать можно прочитать тут. Данный сканер способен провести диагностику вашего авто и указать имеется ли в нем эта неисправность. Но, проверка сканером не всегда будет эталонной, так как подсос может быть незначительный и ЭБУ попросту может его не заметить.

Лучше всего проверять подсос старым проверенным методом, а точнее несколькими, которые приведены ниже.

Первый способ

Необходимо открутить ДМРВ от корпуса воздушного фильтра. Крепится он двумя болтами под ключ на «10мм». Вынимаем ДМРВ и запускаем двигатель.

Это интересно: Замена фары Дэу Нексия: инструкция, фото, видео, процесс

На работающем ДВС рукой или пакетом перекрываем отверстие датчика, автомобиль должен заглохнуть, а впускная гофра сжаться. В двигателе создается вакуум, который при отсутствии подсоса воздуха будет сохраняться продолжительное время и гофра останется сжатой.

Сжатая гофра в следствии вакуума

Если же на вашем авто гофра мгновенно расправилась или же вовсе не сжалась, то это свидетельствует о наличии подсоса.

Второй способ

Для диагностики данным способом понадобиться насос или компрессор.

Тут так же как и в первом случае, необходимо открутить ДМРВ от корпуса и между ним вставить пакет. Затем закрутить обратно тем самым заблокировать доступ воздуха в двигатель.

На ресивере находим штуцер с заглушкой. Снимаем заглушку и подключаем туда насос, накачиваем в ресивер давление и слушаем, откуда будет исходить шипение. Для более точного определения места подсоса можно использовать мыльный раствор с пульверизатором. Данным раствором обрызгиваем места возможного подсоса и смотрим на появление пузырей.

Третий способ

Данный способ широко используется на станциях технического обслуживания. Поиск подсоса производиться с помощью дымогенератора. Этот способ схож со вторым, но вместо воздуха в ресивер нагнетают дым. Если в двигателе есть подсос, то из этого места будет утекать дым.

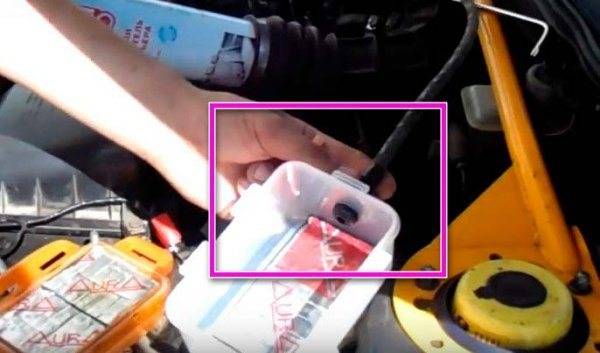

Многие заметят, что проверка подсоса воздуха дымогенератором делается на СТО и далеко не у каждого, такой прибор есть в гараже. Но кто мешает сделать дымогенератор самостоятельно своими ручками, ведь в действительности, тут нет ничего сложного.

Подготовьте:

Автомобильный компрессор на 12В или обычный насос.
Пищевой контейнер объемом не менее литра

Обратите внимание, контейнер должен быть с плотной крышкой, желательно силиконовой.
Два соска бескамерки. В одном должен быть золотник, через который будет подаваться давление от компрессора, во втором — золотник выкрутите, так как через него будет подаваться задымленный воздух в систему.
2-3 сигареты.. Проделайте с двух сторон контейнера отверстия на одном уровне и вставьте в них соски бескамерки

Для уплотнения можно использовать герметик

Проделайте с двух сторон контейнера отверстия на одном уровне и вставьте в них соски бескамерки. Для уплотнения можно использовать герметик.

Подсоедините шланг к соску без золотника. Шланг можно взять от обратки клапана продувки абсорбера.

Дальнейший порядок действий:

Отсоедините патрубок с расходометром от воздушного фильтра и перекройте его любым возможным способом.
Отсоедините шланг вентиляции картерных газов и заткните его. Вместо него подсоедините шланг, идущий от контейнера.
Подкуренную сигарету фильтром вставляем в сосок без золотника и плотно закрываем крышку.
Подсоедините компрессор к первому соску и включите его.

Нагнетаемый воздух создаст давление, белей дым от сигареты начнет распространятся по системе и там, где есть подсос он начнет выходить.

Друга вариация дымогенератора.

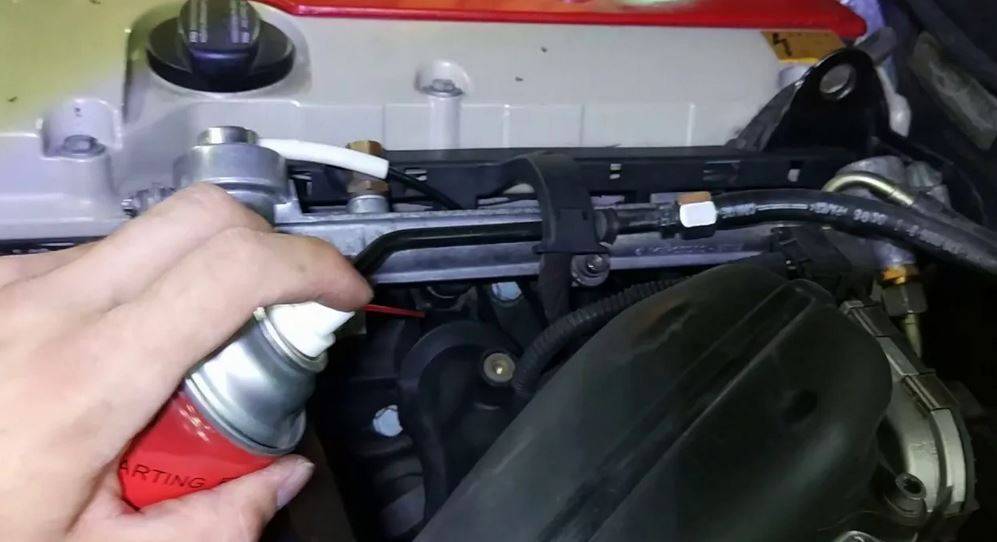

Поиск подсоса воздуха с помощью очистителя карбюратора

Если у Вас нет возможности собрать самодельный дымогенератор, то можно попробовать еще более простой метод поиска подсоса воздуха – с помощью очистителя карбюратора. Метод является не менее эффективным, просто потребуется больше терпения и смекалки. При данном способе, результат, будет зависеть от вашего упорства, так как подсос воздуха, скорее всего, удастся обнаружить не с первого раза и плюс ко всему работы необходимо производить при запущенном ДВС.

Очиститель карбюратора (карбоклинер)

Для начала необходимо купить в автомагазине очиститель карбюратора, либо жидкость “Быстрый пуск” или “Холодный пуск”. В состав этих жидкостей входят эфиры, которые очень легко воспламеняются в ДВС.
Прогрейте двигатель до рабочей температуры. На холодном двигателе обнаружить вредоносный подсос не получиться.
Как только двигатель прогрелся до рабочей температуры распыляйте очиститель карбюратора на все места, где может подсасываться воздух: все соединительные трубки, дроссельный узел, места стыка впускного коллектора с ГБЦ, места крепления форсунок, места крепления датчиков, в общем надо побрызгать все места где может быть подсос воздуха.
Как только очиститель карбюратора попадет на место подсоса воздуха, то у автомобиля моментально изменятся обороты двигателя. Это обусловлено тем, что вместо воздуха в камеру сгорания попадет очиститель карбюратора.
Если с первого раза не удалось обнаружить подсос воздуха, то повторите пункт 3 снова. Дело в том, что щель, через которую неучтённый воздух попадает в систему впуска, может быть настолько мала, что обнаружить её с первого раза не удастся. В таком случае не стоит жалеть очиститель карбюратора, проливайте им все места тщательно.

Вот таким простым и дешевым способом можно найти неисправность в системе впуска. Можно еще обнаружить не герметичность в системе при помощи мыльного раствора, но такой способ менее эффективен и со временем теряет свою популярность.

Как только обнаружите дефект в системе впуска, его следует немедленно устранить. Как правильно подобрать и купить нужную деталь я подробно описал в данной статье.

Типичные места подсоса воздуха

Воздух обычно попадает через неисправные уплотнения или отказавшие запорные клапаны, поскольку механические разрушения стенок трубопроводов маловероятны.

Топливная система

Топливная система находится под давлением, создаваемым погружным бензонасосом. Появление воздуха на его входе скорее можно характеризовать как отсутствие некоторого количества топлива, чем подсос кислорода. Далее в топливопроводы воздух также попасть не сможет из-за перепада давления. Остаётся один путь – через вентиляцию бака, которая относится к топливной системе.

Вентиляция происходит принудительно через адсорбер и его клапан. Именно отказ клапана станет причиной появления лишнего воздуха. Блок управления уверен, что клапан закрыт, а значит не учитывает этот дополнительный кислород, отсюда и перебои в работе.

Впускной коллектор

Основной путь неучтённого потока может происходить чрез впускной коллектор, поскольку он расположен уже после дроссельной заслонки и датчиков расхода.

Здесь имеются многочисленные уплотнения, каждое из которых может отказать. Лишний кислород вызовет обеднение смеси, которое не сможет стабильно компенсироваться топливной коррекцией. Мотор начнёт «троить», подёргиваться и часто глохнуть, мощность понизится, а расход возрастёт.

Чаще всего теряет герметичность стык между коллектором и головкой блока, уплотнённый прокладкой. Со временем она потеряет упругость, а подтяжка шпилек коллектора ослабнет.

Форсунки

Топливные форсунки (инжекторы) располагаются на общей рампе с одной стороны, а с другой – вставлены на силе упругости резиновых уплотнительных колец в гнёзда впускного коллектора вблизи стыка с головкой.

Слишком большая механическая нагрузка на эти кольца, а также высокая рабочая температура, особенно если рядом расположен ещё и выпускной коллектор или агрегат турбонаддува, способствуют потере герметичности и началу подсоса воздуха через уплотнения форсунок во впускной коллектор.

Вакуумный усилитель тормозов (ВУТ)

Вакуумный усилитель получает разрежение из того же впускного коллектора через штуцер, шланг и обратный клапан.

Возможностей для появления неплотностей здесь достаточно, прохудиться может всё перечисленное плюс мембрана усилителя или его корпус. Что приведёт к проявлению тех же общих симптомов подсоса во впускной коллектор.

Дроссельная заслонка

Пропускать воздух в нужном количестве – основная работа дроссельного патрубка с заслонкой, регулирующей поток по команде водителя. Эта система сбалансирована через датчик положения дросселя и регулятор холостого хода, перекрывающий дополнительный байпасный канал в обход дросселя.

Если заслонка по каким-то причинам плотно не закрывается или открывается на ненормированную величину, то блок управления двигателем этого не замечает, поскольку данные он берёт исключительно об угле поворота оси заслонки, считая общую геометрию узла штатной.

Причин неполного закрытия достаточно, основной из них может стать загрязнение канала. Отсюда и дополнительный воздух со всеми вытекающими, а точнее, втекающими последствиями.

Выпускной коллектор

Трещины или прогар прокладок на выпуске ведут к выходу выхлопных газов наружу с характерным звуком. Но имеется также и парадоксальный с виду факт обратного забора воздуха.

Дело в том, что процесс выхлопа носит пульсирующий характер, поэтому во время провалов давления снаружи забирается воздух, содержащий кислород.

На входе в катализатор имеется датчик, задача которого состоит как раз в определении наличия этого газа в выхлопе с последующей выдачей сигнала контроллеру двигателя.

Опознав это, как чрезмерно бедную смесь, компьютер начинает её обогащать, что ведёт к увеличению расхода, перегревам и прочим неприятностям. Виною тому оказывается неожиданный с виду подсос в выпускной коллектор.

Вентиляция картерных газов

В штатном режиме её влияние учтено и подобные заборы посторонних газов не мешают работе двигателя. Имеется лишь одна характерная неисправность – отказ клапана, который иногда ставится в систему вентиляции. Вот в этом случае и начинается забор неучтённого воздуха.

Газобаллонное оборудование не всегда является штатным оснащением, поэтому его монтаж и регулировки могут быть выполнены небрежно, что приводит к переобеднению смеси лишним кислородом. По обеим причинам, некачественной настройке или нарушениям герметичности.

При использовании подобных систем необходимо производить регулярные проверки, именно их дефекты ведут к изменению температурного режима и механическим поломкам в моторе.
