Устройство пневмоподвески, неисправности и ремонт пневмы

Неисправность компрессора

Компрессор может вообще не включаться из-за выхода из строя предохранителя 44, предохранителя 2 или реле 20, размещенных в блоке предохранителей в моторном отсеке. Самый простой способ проверки наличия напряжения – отключение реле 20 и прямое подключение его выходных контактов к напряжению питания 12В. Если компрессор запустился — проблема не в нем, а в предохранителях, реле, термическом выключателе, датчике давления или ЭБУ.

Прерывающаяся работа компрессора (либо работа в течение короткого периода времени, приводящая к медленному нагнетанию давления в подвеске) может быть результатом выхода из строя встроенного термовыключателя, предназначением которого является выключение компрессора при его перегреве. При нормальном режиме работы третий контакт компрессора Range Rover (соединенный с термовыключателем) заземлен; когда компрессор перегревается, термовыключатель открывается. Так было на 4.0SE; заставить работать компрессор удалось заземлением данного контакта через перемычку.

Самостоятельный ремонт пневмоподвески

Самостоятельный ремонт пневмоподвески достаточно сложен, однако замену некоторых деталей вполне можно осуществить собственноручно. Однако во многих случаях такой ремонт — лишь временная мера до полной замены вышедших из строя деталей.

  1. Если проблема состоит в износе поршневой группы компрессора, то можно подпружинить поршневое кольцо. Дело в том, что из-за увеличения выработки на стенках цилиндра поршневое кольцо не может в точности повторять его форму, что и приводит к декомпрессии. Чтобы подпружинить кольцо необходимо отсоединить от компрессора пневматические трубки. Далее следует извлечь поршневое кольцо и подложить под него тонкие металлические полоски, изготовленные из бритвенных лезвий. Такая мера позволит продлить срок службы компрессора на несколько недель, однако затем придется ремонтировать его в сервисе или, что более вероятно, полностью менять.
  2. Еще одна проблема с компрессором может заключаться в том, что из-за частых переключений режимов он дает сбои. Такое может случаться из-за перегрева электродвигателя компрессора, когда расплавившийся лак обмоток не позволяет электродвигателю запуститься. Чтобы ненадолго решить эту проблему, нужно демонтировать электродвигатель с помощью разводного ключа на 10, а затем снять его задний фланец. Разобранный движок нужно тщательно очистить от лака с помощью лезвия ножа или шкурки, стараясь не повредить коллекторные пластины. Далее нужно собрать электромотор, при правильных действиях движок запустится. Если сбои будут повторяться, то необходимо полностью заменить компрессор — отремонтировать его уже не удастся.
  3. Ремонт пневмобаллонов целесообразен лишь тогда, когда имеются небольшие трещины в его верхней части. Разрыв баллона сразу гарантирует полную замену детали, а вот с трещинами еще можно побороться. Для этого можно использовать анаэробный герметик для уплотнения металлических и фланцевых соединений. Для замазки трещин нужно в места выявленных утечек влить герметик с помощью штуцера.

Продажа запчастей пневматической подвески Фольксваген Туарег

Отремонтировать любую пневматическую подвеску зачастую можно только с заменой запчастей, и Volkswagen Touareg не исключение. Конечно, некоторые элементы возможно восстановить (например, пневморукава или пневмостойки), но вопрос покупки запчастей тем ни менее вполне актуален.

Схема пневмоподвески Фольксваген Туарег имеет свои особенности, поэтому мы прежде всего предлагаем купить оригинальные запчасти, хотя продажа неоригинальных элементов тоже возможна по запросу. Помимо этого, у нас можно найти различные ремкомплекты пневмоподвески Фольксваген Туарег, которые могут использоваться как при самостоятельном ремонте, так и в рамках обслуживаний пневмы на территории техцентра.

На все элементы даётся гарантия производителя, которая подтверждает качество запчастей и базовых элементов подвески.

Все дополнительные вопросы вы можете задать по указанному выше многоканальному телефону.

Преимущества и недостатки пневмоподвесок

Популярность подвесок, работающих на пневматическом принципе, обусловлена следующими плюсами:

  • Возможность адаптации — регулирование жесткости, дорожного просвета и осевых нагрузок.
  • • Удобство управления. Изменение параметров и контроль подвески доступен с салона машины. Водитель принимает решение с учетом требований и текущих условий. При автоматическом варианте система принимает решение самостоятельно.
  • Изменение дорожного просвета. Регулирование клиренса производится из салона машины. Благодаря этому, создается индивидуальный лоурайдер, меняется дорожный просвет. Наличие опции в условиях отечественных дорог весьма полезно. Благодаря увеличению клиренса, удается преодолеть сложный участок бездорожья или припарковать машину у высокого бордюра.
  • Практичность. Благодаря пневматической подвеске, доступна эксплуатация машины даже при повышенной загрузке без снижения комфорта и риска для водителя. Такое качество актуально для грузовых машин, фургонов и другого транспорта.

Нельзя забывать о ряде недостатков:

  • Плохая ремонтопригодность. В случае выхода из строя тех или иных элементов единственный выход — замена устройства.
  • Низкая надежность. Срок службы устройства зависит от климатических условий эксплуатации — температуры, уровня влажности, наличия дорожных реагентов.
  • Высокая стоимость. При организации пневматической подвески приходится тратиться на покупку ресивера, компрессора, пневмоподушек и других элементов системы.

Пневмоподвеска — зачем нужно ее устанавливать?

Она даст вам по крайней мере пять важных преимуществ перед остальными автомобилями:

  1. Адаптивность. Это преимущество пневмоподвески даст возможность настраивать жесткость, клиренс и максимальную нагрузки на ось. Замена стандартных пружин на заниженные не всегда дают нужный результат. Пневмобалоны дают куда более широкий диапазон оптимальных настроек.
  2. Управляемость. Особенностью пневмоподвески является то, что чем больше сжимаются пневмобаллоны, тем жесткость становится выше. Если нужно улучшить управляемость автомобиля, то дополнительно устанавливают спортивные амортизаторы и жесткие стабилизаторы поперечной устойчивости.

  1. Настраиваимость. У каждого автомобилиста свое мнение как автомобиль должен ехать и управляться. Для его осуществления как раз подойдёт пневмоподвеска на ваз, ведь установка не потребует замены каких либо деталей подвески. Изменяя давление в системе можно добиться более мягкой или более жесткой подвески.
  2. Индивидуальность. Главный плюс пневмоподвески на ваз это возможность эффективного изменения клиренса в очень широких масштабах. Можно из салона максимально занизить клиренс автомобиля, как у спортивных авто или настроить в среднее положение или максимально поднять.

По мнению многих- пневмоподвеска разработана для лоурайдеров, но на самом деле ее устанавливают для быстрого изменения клиренса автомобиля, без ущерба управляемости и надежности. И независимо от того, сколько стоит автомобиль, пневмоподвеска позволяет эффективно преодолевать «лежачего полицейского», парковаться на бордюре, заезжать на дачу, проехать сугроб зимой или бездорожье летом не составит особого труда, конечно если резина не «лысая».

  1. Практичность. Пневмоподвеска на вашем ВАЗе позволит загрузить автомобиль «доверху» без ущерба комфорту и безопасности пассажиров автомобиля и окружающих. Очень часто «пневматику» ставят на микроавтобусу и легкие грузовики для перевозки грузов большой массы.

Как видно все эти преимущества позволяют использовать пневмоподвеску в широком диапазоне действия. Пневмоподвеска позволит сделать ваш автомобиль комфортнее и безопаснее, улучшить управляемость и передвижение по сугробам и неровным дорогам, улучшить внешний вид.

При наличии пневмосистемы на автомобиле можно использовать сжатый воздух для различных целей : подкачать шины, установить двери как у Lamborghini, поставить пневматический клаксон или пневматическую крышку багажника . Рекомендуется устанавливать пневмоподвеску на специализированный станциях для собственной безопасности и безопасности окружающих.

Клапана пневматической подвески

Электромагнитного типа клапана для пневматической подвески управлялись под напряжением в 12 вольт. У клапанов проходное сечение в 15 мм и это позволяет им пропускать через себя огромное количество воздуха, что даст возможность очень быстро накачивать и стравливать воздух из пневмоподушки. С этими клапанами подъем и опускание «мосвича» произойдет за одну секунду. Клапана соединены сантехническими резьбовыми фитингами на 0,5 дюйма.


Рис.4 Компоненты пневмоподвески

В самом начале для пневматической подвески использовался компрессор Беркут R17, но его производительность слабовата. Поэтому он был заменен компрессором Беркут R20, который дешевле в два раза аналогичного по конструкции Viair 400P.


Рис.5 Беркут R20

Принцип работы

На самом деле пневмоподвесок множество, есть смысл рассмотреть наиболее популярный вариант, например, применённый на внедорожниках Toyota Land Cruiser.

Здесь чаще всего применяется двухканальная система регулирования, но работающая только на задней оси. То есть можно управлять высотой кузова в зоне размещения задних пассажиров и багажника раздельно слева и справа.

Передние колёса здесь стабильно загружены массивным двигателем и трансмиссией, особой необходимости в применении пневматики там нет. Ограничились установкой электроуправляемых амортизаторов, которые применяются именно с опциональной пневмоподвеской задних колёс.

Работать подвеска может под управлением автоматики, вмешательство водителя ограничивается ручной установкой переключателя на максимальный подъём кузова или предельно допустимое опускание.

В любом случае автоматика отслеживает скорость автомобиля и переводит подвеску в среднее положение из соображений безопасности и управляемости.

Функций у системы контроля несколько:

  • сбор данных о скорости автомобиля, текущей высоте правой и левой стороны кузова, положении ручного переключателя;
  • включение компрессора для добавления воздуха в пневмобаллоны и пополнения ресивера;
  • перевод подвески из крайних положений в рабочее по двум предусмотренным пороговым значениям скорости;
  • удержание давления перекрытием всех клапанов;
  • включение особого режима увеличенной артикуляции заднего моста при определении нахождения на бездорожье, контролируется разница в показаниях датчиков правой и левой сторон, а также разница в скорости вращения колёс, то есть одно из них могло разгрузиться и потерять сцепление с дорогой;
  • поперечное выравнивание кузова в том случае, когда давление в баллонах разное, а режим бездорожья отсутствует.

Для выполнения всех задач в системе имеется компрессор, использующий обычный забортный воздух, накопительный ресивер, набор клапанов и электронный блок управления подвеской.

Воздух может переходить при открытии соответствующих клапанов между всеми узлами управления и пневмобаллонами подвески, установленными над задней осью вместо обычных пружин.

Амортизаторы могут быть обычными гидравлическими или с электронным управлением, но к работе пневмосистемы они отношения не имеют, в отличие от пневмогидравлических подвесок, более сложных и совершенных.

Установка пневмоподвески

Заменив штатную подвеску на пневматическую, водители получают более комфортно и плавное управление. Но поставить новое «железо» своими руками непросто: автомобилист должен понимать систему амортизации, а также знать, как выполняется ремонт ходовой части в автомобиле ВАЗ 2110.

Пневмоподвеска обладает следующими качествами:

  1. Управление высотой клиренса. Это главное свойство, из-за которого множество автомобилистов решаются поставить пневматический вариант подвески.
  2. Отсутствие просадки при любой загрузке автомобиля.
  3. Сглаживание кузовных колебаниях при прохождении сложных дорожных участков. Штатная подвеска более чувствительна к неровностям.
  4. Повышение показателя управляемости. За счет регулирования компрессии пневмоподвеска отлично работает как на асфальте, так и на бездорожье.
  5. Более простой ремонт в случае неисправности.

Необходимые материалы и инструменты


Необходимые детали для установки пневматической подвески. Итак, мы решили своими руками поставить пневмоподвеску. Для этого нам потребуется комплект для задней или передней части. Помимо набора стоит проверить, есть ли в гараже:

  • компрессор, который нужен для нагнетания воздуха в систему;
  • ресивер, регулирующий клиренс без работы компрессора;
  • крепления и инструменты, с помощью которых выполняется ремонт ходовой части.

Что касается креплений, то их рекомендуется заказать у опытного токаря. Также не рекомендуется нарушать заводские пазы крепления, которые уже присутствуют в ВАЗ 2110. В процессе они подгоняются под новые детали. Соблюдая эти правила, надежность конструкции не пострадает, да и всегда можно произвести ремонт своими руками или установку штатной подвески как спереди, так и сзади автомобиля.

Инструкция по установке

Покупая готовый комплект для установки своими руками, обязательно нужно поинтересоваться у продавца, есть ли инструкция, так как с ней работать будет проще. В любом случае, схема работы везде примерно одинаковая.


Схема пневматической подвески для автомобиля ВАЗ 2110. Устройство может отличаться в зависимости от набора.

  1. Автомобиль ставится на домкрат. Далее мы демонтируем пружины и колесную пару.
  2. Следующие действия зависят от типа монтажа: отдельная пневмоподвеска или детали, устанавливаемые прямо в пружину. Второй способ проще, но здесь каждый сам выбирает комплект.
  3. После выбора необходимо демонтировать стойки.
  4. Следующий шаг – это подготовка железа для установки элементов крепления. Когда крепежные детали установлены, можно монтировать подушки вместе с клапанами.
  5. Стойки с пневмоподушками ставятся на штатное место в автомобиле.
  6. Последний этап – это монтаж датчиков, ресивера, компрессора, магистральной системы подачи воздуха, а также блока управления. Все элементы нужно затягивать крепко, чтобы при эксплуатации не появился стук.

Магистральная система заслуживает особого внимания. Если планируется установка пневматической подвески на обе колесные оси, то лучше взять четырехконтурный вариант вместо двухконтурной. Чем же лучше пневмоподвеска на четыре контура? Дело в том, что она лучше регулирует крены кузова, ведь каждая подушка поддерживает определенное давления. Что касается, ресивера и компрессора, это эти агрегаты лучше всего разместить в багажнике.

Зачем нужна пневматическая подвеска на газель

Вспомогательная конструкция, которая считается популярным вариантом тюнинга, даёт возможность изменять величину клиренса на автомобиле в зависимости от состояния дорожного покрытия. Кроме указанного качества пневмо на газель:

  1. Сводит к минимуму риски при перегрузке автомобиля.
  2. Создаёт более комфортные возможности управления машиной по дорогам с плохим покрытием.
  3. Повышает срок службы базовых элементов, забирая часть нагрузки на себя.
  4. Задняя пневматическая подвеска на газель разгружает рессоры и иные элементы крепления, продлевая их эксплуатационный период.
  5. Придаёт устойчивость машине как при движении по прямому участку трассы, так и по извилистой дороге.

Нужно понимать, для каких целей ставится дополнительное оборудование и по возможности рассчитать срок его окупаемости. Итак, если автомобиль:

  1. Постоянно перевозит хрупкое оборудование, пневматика снизит риск повреждения и/или выхода из строя высокоточных деталей.
  2. Перемещает регулярно тяжёлые грузы при максимальных нагрузках, следовательно, вам необходимо создать максимально безопасные условия в пути.

К примеру, для газель некст, подойдёт пневматическая подвеска без специального контроля управления, что является бюджетным вариантом. Вложения могут окупиться примерно через 30-40 тыс. км пробега. Важен продуманный подход к монтажу и подбору деталей. Именно о выборе оборудования далее пойдёт речь.

Плюсы и минусы

Как и любое яркое техническое решение, пневматическая подвеска имеет выраженные плюсы и минусы. К преимуществам относятся следующие показатели.

  1. Возможность изменения клиренса, что особенно ценно в условиях России. Владельцы автомобилей с пневмоподвеской могут увеличить дорожный просвет при езде по бездорожью, уменьшить до минимума на ровном асфальте или при парковании машины.
  2. Комфортабельность — с упругим элементом в виде сжатого воздуха в этом плане не может сравниться ни одна другая подвеска. Минимальная шумность и максимальная мягкость езды являются неоспоримыми преимуществами пневматической подвески. При этом если необходимо, то жесткость подвески может быть увеличена вручную или автоматически.
  3. Адаптивная пневмоподвеска может похвастаться и третьим преимуществом — настройка жесткости и размера клиренса происходит в автоматическом режиме. У четырехконтурной адаптивной подвески пневмоопора колеса независима и настраивается индивидуально — в зависимости от покрытия.

К сожалению, неоспоримые преимущества пневмоподвески сопровождаются большим количеством минусов.

  1. Низкая ремонтопригодность многих элементов, особенно пневмоподушек. Практически каждый элемент пневмоподвески приходится менять полностью.
  2. Проблемы с обслуживанием. Пневмоподвеска отличается высокой «капризностью» — необходимо систематически очищать систему от скопившейся в ней пыли и грязи.
  3. Высокая стоимость обслуживания и ремонта. Детали пневмоподвески достаточно дороги, а сложность системы обуславливает и высокую стоимость сервисных работ.
  4. Низкая устойчивость к отрицательным температурам. Пневмоподвеска идеально подходит для эксплуатации в российских условиях, однако неустойчивость к низким температурам и особенно к используемым коммунальными службами реагентам значительно снижает ее привлекательность.
  5. Непредсказуемость — обеспечить полную герметичность такой системы невозможно. Нередко владельцы авто с пневмоподвеской наутро обнаруживают машину припавшей на одно или сразу несколько колес. Зачастую такая ситуация бывает полной неожиданностью, ведь еще накануне автомобиль не подавал признаков неисправности.

Частая малоэффективная работа компрессора

Если рабочий цикл компрессора является кратковременным, то есть, компрессор работает несколько секунд и останавливается, причем, давление при этом не нагнетается, вероятнее всего, по словам одного из владельцев Range Rover, ЭБУ пневматической подвески отключает питание компрессора из-за чрезмерной нагрузки. Система компьютерной диагностики обычно не фиксирует данную неисправность.

Если при извлечении реле компрессора и перемещении перемычки с контактов 30/51 на контакт 87 компрессор начинает нормально работать, значит, причина именно в перегрузке. Решение данной проблемы заключается в сверлении щеткодержателя в задней части двигателя, очистке, смазке и замене подшипника для устранения его подклинивания. При таком решении проблемы необходимо высверлить 4 точки крепления щеткодержателя, затем восстановить поврежденную пайку в задней части щеткодержателя и закрепить его новыми болтами 4-40.

Диагностика компрессора пневмоподвески

В большинстве случаев проблемы с пневмоподвеской видны владельцу авто невооруженным глазом. Главным признаком неисправности является присевший на одну или несколько стоек автомобиль — из-за потери герметичности воздух элементарно стравливается из системы. Однако определить точное место неисправности может быть непросто, так что в этом случае рекомендуется отправиться в автосервис. Однако автовладелец может попробовать провести и самостоятельную диагностику.

  1. Даже на автомобиле, который не имеет явных признаков неисправности, можно выявить грядущие проблемы с помощью простой линейки. Для этого при разных нагрузках нужно измерить расстояние между поверхностью и передним бампером, и сравнить с табличными данными из руководства по эксплуатации. Если значения различаются, то стоит в скором времени ожидать поломки.
  2. Можно считать коды ошибок с помощью жгута проводов через диагностический разъем. Конкретные таблицы ошибок можно посмотреть в мануале на автомобиль или скачать в интернете.

Можно попробовать самостоятельно установить конкретную неисправность. Для начала нужно выяснить, какая часть подвески виновата в разгерметизации.

  1. Если автомобиль за ночь кренится на одно колесо, то, вероятно, в пневмостойке имеются трещины или разрывы. Можно проверить разгерметизацию путем нанесения мыльного раствора на предполагаемые места утечек, например, в верхней части пневмостойки в местах крепления датчиков воздуха. Если после того как автомобиль заведен, то есть компрессор начал нагнетать воздух в систему, на мыльном растворе выступают пузырьки, то в этом месте имеется трещина. Такая утечка устраняется с помощью ремкомплекта или герметика.
  2. Если автомобиль спускается на одно колесо за короткий срок (1-2 часа), то вероятен разрыв баллона. Проверить это можно, заведя автомобиль и вывесив колесо с помощью домкрата. После того как компрессор нагонит воздух в систему, можно заглушить двигатель. В этих условиях звук выходящего из баллона воздуха будет отчетливо слышен.

Если проседают все четыре колеса, то вероятна полная негерметичность системы, если воздух вовсе не нагнетается в пневмобаллоны — из строя вышел компрессор.

Почему ломается пневматическая подвеска в авто?

Причины поломки могут быть самые разные. Чаще всего это пробег. В российских условиях пневматика в ходовой части авто будет служить нормально около 100 000 км. На Mercedes первые проблемы возникают на 150 000 км пробега. За это время изнашивается множество деталей, которые формируют конструкцию баллона. В Европе баллоны служат до 250 000 км, у нас пока ресурс не столь внушительный. Также сильные удары и резкие наезды на препятствия выводят из строя комплектующие пневматики. Классический сценарий поломки следующий:

  • владелец авто наслаждается мягкой поездкой и забывает о том, что подвеска вынуждена работать на каждой мелкой неровности, в салоне эти проблемы практически не ощущаются, что приносит удовольствие;
  • после определенного количества серьезных пробоев по ходовой части баллон начинает демонстрировать неполадки, чаще всего это происходит постепенно, поэтому замечают владельцы такие показатели поздно;
  • после выхода из строя пневматика начинает работать жестко или вообще перестает смягчать удары подвески, ехать на таком автомобиле невозможно, это очень жестко и некомфортно;
  • выходят из строя уплотнительные элементы, теряется герметичность баллона, поэтому его срабатывание становится хаотичным и не слишком радует владельца, приходится ехать на станцию обслуживания;
  • на официальном сервисе выносят вердикт о замене баллонов полностью, и стоимость такого процесса лучше даже не узнавать, можно также воспользоваться услугами ремонта на других СТО.

Чтобы избежать поломки при небольшом пробеге стоит сохранять инстинкт объезда неровностей, несмотря на все преимущества пневматической подвески в машине. Также не следует эксплуатировать машину на бездорожье, данный тип ходовой части не подходит для таких испытаний. Еще одна проблема — нерегулярный сервис и плохая диагностика ходовой. Иногда причиной поломки становится износ и деформация других деталей подвески, из-за чего выходит из строя через некоторое время сам баллон.

Установка пневмоподвески на ваз 2114

Будет неправдой назвать конструирование этого вида подвески очень распространенным тюнингом легкового ВАЗа, поскольку конструкция не отличается высокой надежностью, да и сам процесс установки в теории описан достаточно сложно. Но на практике собрать и установить пневмоподвеску своими руками вполне под силу практически каждому автовладельцу. Для установки сначала необходимо приобрести для работы специальный комплект либо собрать его по частям.

Вам понадобится:

  • компрессор. Основные требования, предъявляемые к этому агрегату – большая производительность и долговечность. Этим качествам вполне отвечают компрессора Беркут Р17 или Р20. Совсем не обязательно гнаться за дорогими американскими;
  • реле с проводами и клеммами;
  • пластмассовые трубки, диаметром 6 мм (в количестве 12 штук);
  • манометры (2 штуки). Необходимы для контроля за давлением в каждом из контуров;
  • фитинги (13 штук);
  • кнопки (2 штуки);
  • пневматические подушки (4 штуки). Рынок предлагает модели подушек отлично подходящие для стоек ВАЗ 2114, но при желании сэкономить, вполне можно обойтись и подушками от кабины МАЗ;
  • шланги из резины с резьбой М10 (2 штуки);
  • гибкие шланги с металлизированной обмоткой (2 штуки). Такая обмотка надежно защитит шланг от перетирания;
  • электромагнитные клапана (в количестве 4 штуки).

Пневмоподушки для ваз 2114

Перед установкой с компрессора необходимо снять с него ручку для переноски (для стационарного компрессора она совершенно не нужна) и нижнюю часть. Затем установите в компрессор пластиковый фитинг, служащий для подачи воздуха.

Монтаж подвески начинается с демонтажа обычной стойки.

Ее следует разобрать в следующем порядке:

  • вывесить колесо;
  • открутить гайку с наконечника рулевой тяги;
  • вынуть рулевую тягу;
  • отсоединить стойку от поворотного кулака;
  • снять тормозной шланг, чтобы он не мешал подбираться к нужным деталям.

Комплектующие пневмоподвески

После того, как все болты и гайки будут раскручены, стойку можно легко снять.

Установка пневмы на ваз 2114 происходит в обратном порядке ее снятия: прикрепить верхнюю опору к поворотному кулаку и прикрутить рулевой наконечник при помощи гаек. Обязательно вернуть на место тормозной шланг.

Пневмо стойки работают при помощи воздуха, который подается по специальным шлангам с металлической оболочкой. Благодаря такому усовершенствованию потребуется регулировка развала. Чтобы сделать ее своими руками, необходимо запомнить расположение регулировочного болта до того, как будут сняты пружинные стойки. Можно сфотографировать на телефон или попытаться каким-либо образом закрепить этот болт.

Когда все основные элементы будут стоят на своих местах и выполнен «развал-схождение», можно приступать к подключению компрессора.

По ценам 2021 года покупка всего комплекта вместе с компрессором обойдется в 35-40 тыс рублей. Установка же подвески на станции будет стоить как минимум в 2 раза дороже. Выгода очевидна.

Замена подвески легкового автомобиля на пневматическую

Существует еще один небольшой пункт, который поможет вам усовершенствовать легковой автомобиль – улучшить или вовсе сменить подвеску на пневматическую. Это поможет вовсе изменить комфортабельность и управляемость машины. Но что делать, если средств на это нет, и есть лишь возможность собрать ее самому? Как правильно установить пневматическую подвеску легкового авто своими собственными руками? Ответ – разобраться и изготовить ее вручную. Во-первых, необходимо обзавестись всеми составными элементами этой системы. Необходим компрессор, пневматические подушки, соединительные трубки, блоки управления, манометры, клапаны и баллоны для закачки воздуха. Все это можно недорого купить в магазинах механики и электротехники, найти такое не составит труда, если модель вашего легкового автомобиляшироко известна и распространена в России. Если покупать все по отдельности не вариант, то можно купить полный комплект оборудования, но придется потратить около 30 тысяч рублей. Теперь коротко о том, как заменить такую вещь, как пневматическая подвеска. Прежде всего, необходимо разобрать переднюю подвеску, но оставить оригинальный корпус опорных стоек. Далее растачиваем корпус под необходимый размер пневматического баллона. Заменяем амортизационные стойки пневмоподушками

Эта часть работы самая сложная и аккуратная, потому что требует внимательности и осторожности. После вышерасписанных процедур прокладываем трубки, подключенные к баллонам и ресиверу с обратной стороны

Ресивер удобно установить в багажнике, туда же разместить и укрепить манометры.

1 Конструктивные характеристики пневмоподвески

Произведенная адаптация явно пошла на пользу, несмотря на то, что датчиков вертикального ускорения стало меньше. На каждое колесо приходятся упругие элементы, включающие в себя корпус с направляющей, поршень и манжеты из особо прочного материала (обычно применяют многослойный эластомер). Два ресивера объемом 4,8 и 5,2 литра необходимы для того, чтобы не возникали проблемы с регулированием дорожного просвета. Изменяя клиренс с 160 до 300 мм, удается развивать большую скорость. В регулируемых амортизаторах производитель увеличил объем баллонов, к тому же компрессор получил более удобную систему осушения.

Пневмосистема имеет стойки и модуль для подачи воздуха, при этом сам объем трубок стал больше и составил около 6 мм. Как показывает практика, управление системой пневмодовески не требует от владельца проводить частый ремонт, так как есть возможность быстрой регулировки давления. Специальные датчики следят за ускорением, уровнем кузова, температурой и другими параметрами, передавая все данные в блок управления. Далее преобразованные электросигналы уходят к исполнительным устройствам: система электромагнитных клапанов, реле компрессора и другие элементы. Именно поэтому поставленный блок должен быть всегда исправен.

Для клапанов регулирования жесткости было решено найти новое место с учетом внешнего расположения. Возможно, это связано с тем, что поставленный цифровой контролер сам автоматически следит за тем, на каком расстоянии находится кузов от полотна дороги.

На каких автомобилях устанавливается?

В основном такая система монтируется на грузовые автомобили. Это седельные тягачи, прицепы и прочая большегрузная техника. Нужно это для того, чтобы обеспечить оптимальное положение кузова при подъезде на рампу. Машины с такой подвеской более виброустойчивы, а значит, груз при транспортировке не разобьется. Плюс ко всему при загрузке автомобиль не проседает, как это случалось ранее с рессорами. В любой момент водитель может откорректировать положение одной и второй оси.

Но также пневмоподвеска встречается и на легковых автомобилях. Ее производитель предлагает в качестве опции. Обычно такая подвеска встречается на машинах премиум-класса «Мерседес», «Лексус», «Роллс-Ройс» и прочих. Возможна также установка вне завода. Так, любители БПАНа устанавливают пневмоподвеску на ВАЗы. Посадка автомобиля становится очень низкой. При этом величину клиренса можно вернуть к заводской в любой момент. Кроме этого, такая подвеска является неотъемлемым атрибутом «стенсовых» автомобилей.


Это не только красивый вид, но и просто необходимость. Ведь из-за отрицательного развала колес обеспечить нормальный ход подвески в движении очень сложно. Благодаря воздушным баллонам, есть возможность настроить положение колес к аркам так, как это нужно.

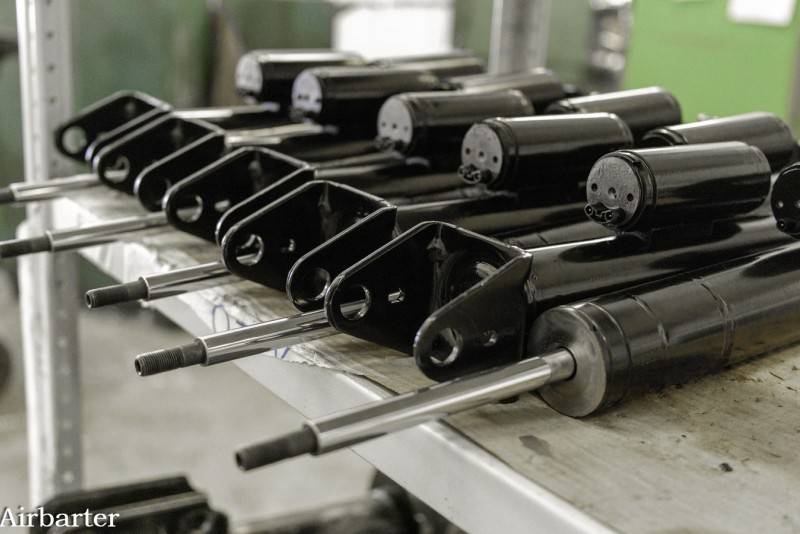

Процесс производства деталей пневмоподвески

Работы по производству, модернизации и ремонту пневмоамортизаторов проводятся на сертифицированном оборудовании, с соблюдением необходимых технологических процессов. Мы даем годовую гарантию, не зависящую от величины пробега, на произведенные передние и задние стойки Airmatic для автомобилей Mercedes-Benz, а также пневматических амортизаторов Audi и BMW. На модели W164/X164 GL/ML, W251R class, W220, Audi A8, BMW E65/E66) пневмостоек Airmatic (Аирматик) с усиленными пневмобаллонами предоставляется гарантия 2 года без ограничения пробега!

60% ручного труда: 60% работ на производстве выполняется вручную. В компании работают опытные механики, прошедшие обучение в нашем сервисе. В России нет специальных институтов, обучающих таких специалистов.

40% роботизированных технологий: 40% работ по ремонту деталей автоматизированы. Используем в работе немецкие, итальянские, российские станки, 70% которых сделаны по специальному заказу.

Оборудование Emmetec (тестовый стенд с внедрением программного обеспечения, благодаря которому функциональность возрастает на 80% и выявляет дефекты, которые другие не увидят), Uniflex (высокоточный немецкий опрессовочный станок), ORBITEC, Roehrig Engineering и другие .

Работы по гидравлике:

— Частичная или полная замена поршневого узла;

— Замена компенсационного клапана в случае критического износа или неисправности;

— Восстановление рабочей поверхности штока, а в случае, когда нельзя восстановить — замена на новый;

— Восстановление рабочей поверхности цилиндра;

— Устранение очагов коррозии — предварительная зачистка и покраска детали;

— Восстановление герметичности — замена уплотнений рабочих узлов амортизатора.

Контроль качества — проверка на диагностическом стенде Emmetec. Программное обеспечение, необходимое для эффективной работы — выявления всех недостатков детали, есть только у Airbarter. ПО переработано под наши нужды.

Работы по пневматике:

— Замена пневмоэлемента (пневмобаллона), замена пневморукава на новый;

— Устранение очагов коррозии;

— Восстановление герметичности пневматических узлов — замена уплотнений;

— Замена сайлентблоков на новые: оригинальные или Airbarter;

— Контроль качества — проверка на герметичность в проверочной камере при заданном рабочем давлении.

Компания Airbrater гарантирует качество производимых работ:

1 год на амортизаторы

2 года на пневмобаллоны

3 года на пневмоэлементы Dunlop открытого типа

5 лет на пневмоэлементы Dunlop закрытого типа

Бесплатная доставка пневмостоек, пневмобаллонов и амортизаторов по Санкт-Петербургу .

Доставка по России и в страны СНГ (Украина, Республика Беларусь).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
