Признаки неисправности датчика детонации: на что обратить внимание и как устранить проблему

Как работает датчик детонации и признаки неисправности

Начнем с того, что неисправности датчика детонации не приводят к явным сбоям или остановке ДВС, однако от нормальной работы датчика напрямую зависит ресурс силового агрегата. Чтобы понять, где находится датчик детонации, достаточно внимательно осмотреть блок цилиндров мотора. Указанный датчик осуществляет контроль за детонацией, улавливая вибрации двигателя.

Если просто, в норме топливо в цилиндрах двигателя не взрывается, как многие ошибочно полагают, а сгорает. При этом центром воспламенения является искра зажигания, которая формируется на электродах свечи зажигания.

Однако при сильном нагреве или высоком давлении топливо может начать сгорать самопроизвольно и хаотично, горение больше напоминает взрыв. Если начинаются такие взрывы или имеет место самопроизвольное возгорание рабочей смеси (горючее детонирует), это может быстро вывести ДВС из строя (разрушаются поршни, поршневые пальцы, шатуны, может треснуть блок цилиндров).

По этой причине предельно важно заправляться топливом с таким октановым числом, которое допускает к использованию сам производитель автомобиля. Помните, понижение октанового числа часто становится причиной возникновения детонации, появления ошибок и выхода двигателя из строя

В свою очередь, датчик фиксирует уровень вибраций. Если этот уровень превышен, датчик посылает сигнал на ЭБУ. Учитывая опасность детонации для мотора, блок управления начинает корректировать зажигание, менять состав топливной смеси, снижать мощность ДВС, не позволяет двигателю выйти на средние и высокие обороты.

Также при серьезных и продолжительных сбоях ЭБУ в норме должен уведомить водителя (горит чек, возникает ошибка датчика детонации). Фактически, датчик преобразует механические колебания в электрический сигнал, который передается на ЭБУ.

Сам датчик работает на основе пьезоэлектрического эффекта (способность материалов образовывать разность потенциалов при определенном механическом воздействии). Если просто, датчик имеет такие элементы конструкции:

  • вибрационную пластину;
  • электрический пьезоэлемент;
  • проводку;

Также можно выделить два типа датчиков детонации: резонансный и широкополосный. На многих отечественных и иностранных авто используется широкополосный датчик, который крепится на блоке цилиндров максимально близко к цилиндрам (например, датчик детонации ВАЗ).

Крепление жесткое, чтобы на датчик передавались все импульсы в случае сбоев в работе ДВС. Пьезокерамический чувствительный элемент формирует расширенный по частотному диапазону сигнал, который передается на ЭБУ в момент остановки ДВС и на высоких оборотах.

Также есть и резонансные датчики, которые улавливают сбои в работе ДВС на малых оборотах за счет резонанса. В плане точности резонансный датчик лучше широкополосного аналога, так как способен «отличать» различные вибрации от детонации двигателя. Эти датчики имеет отдельное соединение (вкручиваются по резьбе), а по внешнему виду похожи на датчик давления масла.

Опасность эффекта детонации на автомобиле и причины его возникновения

Детонационные нагрузки опасны для любого двигателя внутреннего сгорания, и именно поэтому все производители современных автомобилей оснащают агрегаты специальными датчиками. Такие устройства не исключают вероятность возникновения процесса, но предупреждают о его возникновении, что позволяет контроллеру оперативно прибегнуть к устранению проблемы.

Чтобы оценить всю опасность такого процесса, который называется детонацией ДВС, следует взглянуть на фото ниже.

На них изображены детали двигателя, которые были извлечены в ходе проведения ремонтных работ. Столь сильному разрушению поршень и клапан подверглись именно по причине возникновения самопроизвольного воспламенения топлива в камерах сгорания. Поршень и клапан — это не единственные детали, которые подвергаются ускоренному износу при детонации. От этого явления испытывают сильные нагрузки и другие детали, как коленчатый вал и кривошипно-шатунный механизм.

Причинами возникновения детонационных нагрузок двигателя являются следующие факторы:

Несоответствие топлива по октановому числу. Если производитель рекомендует заливать бензин марки А-95, то использовать низкооктановое топливо категорически противопоказано. Детонация, возникающая по причине несоответствия топлива, способствует формированию нагара, провоцирующего развитие калильного зажигания. В итоге после выключения зажигания, продолжает функционировать двигатель, что проявляется по причине воспламенения ТВС от раскаленных электродов свечи зажигания.
Условия эксплуатации и характер вождения. Очень часто детонация двигателя возникает у неопытных водителей, когда переход на повышенную передачу происходит на слишком низкой скорости движения автомобиля и при недостаточном количестве оборотов коленчатого вала

Важно переключаться на следующую передачу, когда обороты двигателя на тахометре составляют от 2,5-3 тысяч об/мин. Если перейти на повышенную передачу, не разогнав предварительно автомобиль, то не исключено возникновения характерного металлического стука в области подкапотного пространства

Этот стук и является детонацией двигателя. Такая детонация называется допустимой, и при ее возникновении, она продолжается недолго.
Конструктивные особенности двигателя — развитию негативного явления особенно подвержены автомобили, которые оснащены турбонаддувом. Часто проявляется данный эффект, если автомобиль заправляется низкооктановым топливом. Сюда также относятся такие факторы, как форма камеры сгорания и тюннинг (форсирование) ДВС.
Неправильная установка угла опережения зажигания УОЗ. Однако такое явление чаще встречается на карбюраторных двигателях, а на инжекторе оно может возникнуть, в том числе, и по причине неисправности датчика детонации. Если зажигание будет слишком ранним, то топливо будет воспламеняться намного раньше, чем пока поршень достигнет верхней мертвой точки.
Высокая степень сжатия в цилиндрах — зачастую возникает при сильной закоксованности цилиндров двигателя. Чем больше нагара на стенках цилиндров, тем выше вероятность развития детонационных нагрузок.
Обедненная ТВС. Если в камеру сгорания подается смесь с низким количеством топлива, то высокая температура электродов свечи зажигания способствует провоцированию детонации. Малое количество бензина и большое объем воздуха приводит к развитию окислительных реакций, которые реагируют на повышенную температуру. Такая причина характерна для инжекторных двигателей, и проявляется обычно только на прогретом двигателе (как правило, при оборотах коленвала от 2 до 3 тысяч).

Это интересно! Очень часто причиной развития самовоспламенения ТВС в цилиндрах связано с изменением прошивки ЭБУ. Обычно это делается с целью уменьшения расхода топлива, однако от такой прихоти автовладельца страдает двигатель. Ведь одной из причин развития детонационной нагрузки является обедненная смесь.

Если из строя выходит датчик детонации, то это не станет причиной возникновения детонационных процессов. Если ЭБУ не будет получать соответствующую информацию от ДД, то он перейдет в аварийный режим работы, когда корректировка угла опережения зажигания будет происходить с отклонением в сторону позднего зажигания. Это в свою очередь повлечет за собой множество негативных последствий: увеличение расхода топлива, снижение динамики, мощности и нестабильность работы ДВС.

Виды датчиков детонации: конструктивные особенности и принцип работы

На инжекторных автомобилях выставить угол опережения зажигания вручную невозможно, так как за этот процесс отвечает электроника. Соответствующая величина опережения зависит от разных факторов. ЭБУ собирает информацию со всех датчиков, и на основании их показаний, а также режима работы ДВС, корректирует УОЗ и состав ТВС.

Чтобы предотвратить продолжительное протекание процесса детонации, используется датчик. Он подает соответствующий сигнал на ЭБУ, в результате чего последний имеет возможность корректировки угла опережения зажигания. Какой же сигнал подает устройство на ЭБУ, и каким образом он фиксирует нестабильную работу ДВС, выясним далее.

Перед тем, как разобраться с особенностью функционирования ДД, необходимо сообщить о том, что такие устройства бывают двух вариантов исполнения:

  • резонансные или частотные;
  • широкополосные или пьезокерамические.

На автомобилях марки Приора устанавливаются широкополосные датчики детонации. Принцип их работы основывается на пьезоэлектрическом эффекте. Суть его в том, что при сжатии пластинок, формируется электрический импульс. Ниже представлена схема работы широкополосного датчика.

Принцип работы такого устройства заключается в следующем:

  1. При запущенном двигателе, датчик формирует сигнал с определенной частотой и амплитудой, фиксируемый ЭБУ. На основании этого сигнала, контроллер понимает, что датчик исправно функционирует.
  2. При возникновении детонации, двигатель начинает вибрировать и «цокотеть», что приводит к увеличению амплитуды и частоты вибраций.
  3. Под воздействием колебаний и сторонних звуков, на пьезоэлектрическом чувствительном элементе наводится напряжение, передаваемое на колодку ЭБУ.
  4. Контроллер на основании принимаемого сигнала, понимает, что двигатель работает с нарушениями, поэтому происходит подача сигнала на катушку зажигания, в результате чего меняется угол опережения зажигания в сторону опережения (устанавливается более позднее зажигание), чтобы предотвратить развитие опасного процесса детонации.

Ниже на фото показаны примеры датчиков широкополосного и резонансного типа.

Широкополосный датчик имеет форму шайбы с центральным отверстием и выводными контактами, посредством которых прибор соединяется с ЭБУ. Внутри корпуса расположена инерционная масса (грузик), изоляторы в виде контактных шайб, пьезокерамический элемент и контрольный резистор. Работает система следующим образом:

  • при детонации двигателя, инерционная масса начинает воздействовать на пьезокерамический элемент;
  • на пьезоэлементе возрастает напряжение (на Приоре до 0,6-1,2В), которое через контактные шайбы поступает на разъем, и по проводу передается к ЭБУ;
  • между контактами в разъеме расположен контрольный резистор, главное предназначение которого заключается в том, чтобы контроллер не фиксировал обрыв цепи после включения зажигания (этот резистор еще называют регистратором разомкнутой цепи). Если он выходит из строя, то на БК высвечивается ошибка Р0325.

Ниже на фото описан принцип работы датчиков резонансного типа. Такие устройства используются на автомобилях, например, марки Тойота.

Определить тип датчика детонации, который установлен на автомобиле, не составит большого труда. Для этого необходимо осмотреть деталь, и по внешнему ее виду можно понять тип устройства. Если широкополосные элементы имеют вид таблетки, то изделия частотного типа характеризуются формой бочонка. Ниже на фото показан датчик частотного типа и его устройство.

Это интересно! На Приорах устанавливаются широкополосные датчики, которые имеют код 18.3855. Изделия выпускают разные производители, например, АвтоКом, Bosch, АвтоЭлектроника и АвтоТрейд (Калужский завод). Стоимость датчика Bosch отличается от других аналогов примерно с 2-3 раза.

Детонация. Произвольное самовоспламенение топлива

Детонация формируется в камере сгорания, в процессе химической реакции горения бензиновой смеси. В ходе цепной реакции газообразные вторичные продукты, смешиваясь с парами исходной смеси, повторно вступают в процесс горения, создавая неконтролируемый взрыв и самопроизвольное сгорание топливной смеси. По сути, это непредусмотренное и несвоевременное сгорание, сопровождающееся взрывной волной и возросшим коксованием.

Итак, начиная очередной такт, поршень в ДВС сжимает смесь, создавая давление в цилиндре. Затем, через некоторое время (доли секунды) должно произойти воспламенение. Однако, в силу вышеперечисленных причин, аномальное воспламенение происходит уже в момент сжатия (не выдерживая той доли секунды). Пламя распространяется по камере, образуется фронт увеличенного давления. В купе с давлением поршня на смесь, давление от преждевременного сгорания создают условия образования летучих, легковоспламеняющихся соединений (спиртов, формальдегидов, окислов), которые запускают цепную реакцию. Итогом всего этого становится точечное самовоспламенение взрывного характера.

Работа датчика детонации

Во время передать сигналы о возникновении и силе детонации призван датчик детонации.

Существуют две группы датчиков детонации:

Составными частями прибора являются: пластина вибрации, пьезо элемент, сигнальный провод и оплетка.

Размеры прибора не превышают размеры спичечного коробка. Помещается всегда на корпусе двигателя. Устанавливается только в инжекторных двигателях.

Он снабжен чувствительным пьезоэлектрическим элементом (чаше всего это пластина), на которой возникает напряжение в момент возникновения детонации. Оно меняется, в зависимости от амплитуды и частоты взрывной волны. Постоянно меняющиеся характеристики волны, приводят к колебаниям напряжения на пластине. Вся информация, непрерывным потоком, передается ЭБУ бортового компьютера, который постоянно их анализирует. Когда достигается допустимый порог детонации, ЭБУ начинает регулировку параметров зажигания, уменьшая угол ОЗ.

Проверка деталей на один или два провода с помощью мультиметра

Первое, что надо сделать — узнать, какое сопротивление характерно для исправно работающего датчика в конкретном автомобиле. У разных производителей показатель сильно разнится.

Для проведения тестов вам понадобится мультиметр, причём довольно чувствительный, а также торцовый ключ размера «13» или «22», в зависимости от размеров установленного датчика. Чтобы проверить сопротивление, переключите инструмент в режим «сопротивление кОм» и присоедините его к датчику. Если в авто установлен двухконтактный датчик, подключение осуществляется к выводам; в случае одноконтактной модели — к контакту и корпусу.

Теперь слегка постучите по датчику металлическим предметом — отвёрткой или болтом

Обратите внимание на показатели мультиметра. Если есть отклонения от указанных в инструкции значений — возникла поломка

Рекомендуется проверить, имеется ли напряжение на электрических концах. Отсоедините электрический разъём датчика, снимите его с двигателя. Переключите мультиметр на милливольты и соедините щуп «+» с сигнальным контактом. Щуп «—» надо подключить к массе датчика. Эту часть нетрудно узнать — она представляет собой отверстие, через которое проходит болт крепления к мотору.

Зажмите датчик в ладони и слегка постучите им по какой-нибудь поверхности. Результатом должно стать возникновение напряжения — как правило, оно составляет от 30 до 40 мВ. Если разность потенциалов не возникает, значит, датчик вышел из строя.

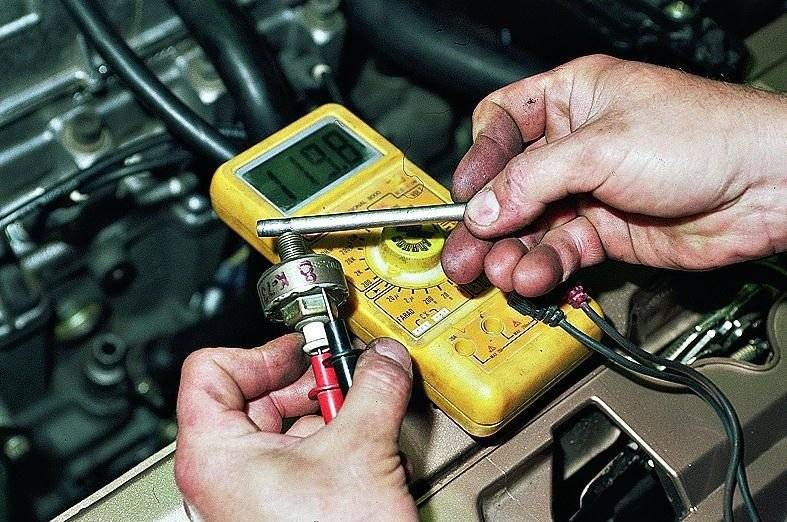

Подключаем датчик к мультиметру и стучим им о твёрдый предмет

Признаки неисправности датчика детонации. Проверка и замена в домашних условиях. (Часть 1)

Доброго времени суток, друзья. Мне часто задавали вопросы на счёт данного устройства, поэтому в сегодняшней статье хотел бы ответить вам на самые частые вопросы по этому поводу. Ведь многие автовладельцы считают, что неисправность датчика детонации никак не мешает работе двигателя, и в чем то остаются правы, но как всегда есть одно НО — со временем эта неисправность повлечет за собой вывод из строя других систем и механизмов этой цепи. А это куда большие растраты на ремонт, чем проверить и при необходимости заменить датчик детонации. Но не все знают, что для проверки и замены не обязательно ехать в сервис и просить помощи специалистов, которые чаще всего имеют уровень знаний в данной сфере равный вашему и по сути сделают не столь сложную работу, за которую потребуют с вас кругленькую сумму (я сейчас никого не хочу выставить глупым, просто бывали случаи в жизни лично со мной). Так вот, хочется просто донести до людей, что все эти процедуры с датчиком делаются очень просто, не требуют огромных вложений и траты времени. Главное в этом деле: 1) Усидчивость; 2) Внимательность; 3) Аккуратность; 4) Ну и руки из того места, которое Бог нам дал)

Ну что ж, начнем с основного.

Что же такое датчик детонации? А здесь всё просто — это деталь (часть) системы управления, которая отвечает за контроль уровня детонации. Где же найти его? Тут тоже все легко — ищем на блоке цилиндров мотора. Друзья, только не путайте, и не ищите его на карбюраторных двигателях

. Этот датчик устанавливается на бензиновых двигателях инжекторного типа(где имеет место быть электронная система зажигания) и именно на корпусе двигателя. Размер данной детали (если кто не видел) буквально пропорционален размеру спичечного коробка.

Также нужно отметить, что благодаря данному устройству появляется возможность экономии топлива

и возможность мотораразвить максимальную мощность.Датчик детонации регулирует систему запуска а/м его работу.В современных авто, как вы знаете, увидеть работу датчика можно на панели приборов и при неисправности индикатор вам даст знать об этом.(CHECK)Итак, разберем теперь принцип работы данного устройства.

Он заключается в пьезомеханизме (внутри находится пластина, которая обладает пьезоэффектом). Так вот, когда происходит та самая детонация возникает напряжение на выходе и входе. Итог — вибрация двигателя. Создается так называемая разность потенциалов, при которой уровень напряжения на одном конце, превышает уровень на другом. Датчик в свою очередь «занимается» корректировкой данного процесса.

Если по какой то причине датчик выходит из строя, на панели приборов загорается индикатор Сheck Вывод — необходим незамедлительный ремонт, или замена самого датчика.

Виды датчиков детонации

Для работы системы используют одну из особенностей процесса. Появление детонации по своему принципу схоже с ударными нагрузками, провоцирует звонкий металлический стук и сильную вибрацию. На все эти изменения реагирует прибор. В его основе находится пьезоэффект, суть которого преобразование механического действия в электрический импульс.

Чтобы исключить вероятность появления детонации в конструкции автомобиля присутствует специальный датчик. Он имеет одно назначение – обнаружение детонаций в цилиндрах, и подача сигнала об этом нарушении на электронный блок системы управления (ЭБУ) транспортным средством. Эта цепь просто уменьшает угол опережения и детонационное сгорание пропадает.

Датчики детонации бывают двух видов: широкополосный и резонансный (одноконтактный). В чём их разница?

Типы датчиков детонации

Широкополосные

Широкополосный датчик улавливает колебания в различном числовом диапазоне, то есть он более чувствительный. Их считают принципиально простыми, они сравнительно недорогие и надёжные. Внутри такого датчика содержится тороидальный пьезокерамический механизм, к которому подведено электричество.

Широкополосный датчик выглядит в виде большой шайбы с 2 выводами для подключения проводов. Он крепится на моторе при помощи резьбового штуцера. Этот тип устройств применяется, например, на автомобилях марки Тойота с инжекторным двигателем. На карбюраторные моторы датчик детонации таким образом не устанавливается.

Узкополосные или резонансные

Датчики такого плана рассчитаны на генерацию напряжения при колебаниях, совершаемых в определенном диапазоне. По сути, пластина обеспечивает необходимый уровень напряжения только при установленной частоте. То есть датчик уже изначально настроен на частоты детонации. Это все работает с поправкой на поршневую группу двигателя. Именно из-за этого на разных моторах устанавливают отличающиеся датчики с разным устройством.

Из-за чего срабатывает датчик детонации? Основная причина – неправильное воспламенение топлива в цилиндрах.

Датчик детонации ВАЗ 2114: признаки неисправности и его замена

Каждый автомобиль предусматривает в своей конструкции большое количество различных датчиков. Эти устройства необходимы для того, чтобы отслеживать состояние основных узлов автомобиля и передавать информацию электронному блоку управления. ЭБУ на основании полученных данных корректирует работу конкретной системы и вносит соответствующие изменения в случае необходимости.Датчик детонации ВАЗ 2114 расположен между цилиндрами двигателя

Такое расположение позволяет добиться наибольшей эффективности работы от этого простого, но чрезвычайно важного механизма. Каково основное предназначение датчика детонации и, какие существуют основные признаки его неисправности?

Замена

С признаками и причинами неисправности мы разобрались. Потому пришло время поговорить непосредственно о том, как правильно заменить ДД.

Такая потребность возникает при получении странных ошибок от ДД, троении мотора.

Предварительно проверьте состояние проводки. Часто оказывается, что ДД исправен, а причиной неполадок выступает проводка и контакты, которые оборвались или окислились.

Если в проводке вы не нашли признаков неисправности, тогда придется все же заменить измерительное устройство.

Сделать это легко, если следовать инструкции:

  1. Расположение устройства вы уже знаете, потому открывайте капот и демонтируйте ДД с помощью торцевых ключей. Вам понадобятся ключи на 13 или 20 миллиметров. Это зависит от того, какой тип датчика установлен конкретно на вашем ВАЗ 2114.
  2. Вооружитесь вольтметром, включите его в рабочем режиме в пределах 200 Мв и подключите прибор к концам проводки неисправного датчика.
  3. Аккуратно постучите с помощью отвертки по корпусу ДД, меняя при этом частоту и силу наносимых ударов. Параллельно следите за показаниями вашего вольтметра. Если измерительное устройство не выдает никакой реакции, тогда ДД точно вышел из строя. На его место просто потребуется вставить новый датчик.

Процесс работы

Датчиком производится импульс с определенным напряжением. Происходит поступление этого импульса на контроллер, где осуществляется его обработка.

Это все делается почти за доли секунды, мы же наблюдаем уже результат.

Симптомы неисправности

Считается, что датчик детонации – это деталь автомобиля, крайне редко выходящая из строя, но а в жизни происходит всякое. А если такое случилось, то возникает вопрос, возможно ли заменить его своими руками?

В первую очередь стоит разобраться с месторасположением устройства. В данном видео, вам расскажут, как провести проверку этого устройства на предмет повреждений.

https://youtube.com/watch?v=gR0BDVVQNfM

Часто он располагается на блоке двигателя, между 2-м и 3-м цилиндром. По строению бывают 2-х или одноконтактные. После этого стоит узнать симптомы, указывающие на то, что прибор сломался.

Вот список этих симптомов:

  • некачественная динамика, плохой разгон;
  • начинает троить двигатель;
  • в начале разгона либо в момент движения «под горку» происходит вспыхивание лампочки под названием «Чек Энджин»;
  • эта лампочка горит и при разгоне;
  • бортовым компьютером выдается сигнал об ошибке датчика детонации.

Наличие хотя бы одного из этих симптомов говорит о том, что пора подумать о покупке нового устройства.

Как проверить

Как проверить исправность датчика детонации? Это зависит от модели марки автомобиля, но общий алгоритм работ следующий:

  1. Чтобы добраться к месту расположения прибора, машину загоняют на смотровую яму. Включив фонарик или другой прибор, находят элемент и откручивают крепление к цилиндру. Модуль снимают со шпильки и вытаскивают.
  2. Отсоединяют его провода от машины, зажимая фиксатор.
  3. Для начала устройство просто осматривают на наличие повреждений и заусенцев. Далее проверяют оплетку и тестируют розетку на наличие в ней тока и прочности крепления.
  4. Если датчик установлен неправильно, с сильной или слабой затяжкой, то на это укажет диагностический код.
  5. Присоединяют элемент к вольтметру или цифровому мультиметру с обязательным соблюдением полярности.
  6. Мультиметр надо настроить на милливольты (200 mV). Плюсовой щуп надо зафиксировать на управляющий контакт, а минус – на массу датчика. По центру проверяемого устройству надо слегка постучать металлическим предметом. Должны появиться значения в пределах от 40 до 150 мВ. Если разности потенциалов нет, то датчик следует заменить.
  7. При применении вольтметра действия следующие. Имитировать детонацию двигателя можно при помощи легкого постукивания по корпусу датчика. На вольтметре должно появиться сопротивление датчика. У работающего устройства значение при ударе повышается и моментально возвращается к нормальному состоянию. Если сброса значения сопротивления не происходит, то датчик детонации — неработающий.
  8. В иномарках элемент находится в охлаждающем контуре двигателя, потому перед тем как снять его придется слить жидкость. После проведения подготовки элемент скручивают и отсоединяют аккумулятор.

Перечисленных тестов будет достаточно, чтобы обнаружить поломку самостоятельно. При ее выявлении стоит искать подходящий модуль на замену или подбирать качественный аналог.

Посмотрите интересное видео о проверке датчика детонации , не снимая его с авто:

Второй способ проверки более надёжный, потому что мы его будем проверять на работающем моторе. Заведите двигатель и выставите 1500—2000 оборотов в минуту, обороты держим стабильные. Затем надо несильно постучать по датчику детонации. Если устройство в порядке, то оно «подумает», что это детонация и произойдёт корректировка угла, что приведёт к снижению оборотов двигателя. После того, как постукивания прекратятся, обороты вернутся в исходное положение.

Самое сложное – это подобраться к датчику, особенно у моторов на 16 клапанов. Заменить устройство – просто. Надо отсоединить фишку датчика детонации с проводами и выкрутить болт крепления (или сам датчик, всё зависит от конструкции). Затем надо установить новый датчик детонации и подключить его к проводке.

Можно попытаться сбросить ошибку OBD-2:

  1. Подсоедините диагностический сканер.
  2. Поверните ключ зажигания в положение ВКЛ или ON.
  3. Сбросьте код неисправности.
  4. Заведите мотор и дайте ему поработать вхолостую хотя бы 5 минут, затем проедьтесь 10-15 минут.
  5. Считайте ошибку снова, чтобы убедиться, что они не появились снова.

Как прозвонить датчик детонации? Это можно сделать для устройств с внутренним резистором. Необходимо повернуть ключ зажигания в положение OFF. Отцепите разъём проводов от датчика детонации. Далее надо измерить показатель сопротивления внутреннего резистора, оно должно быть в диапазоне 49-100 кОм. Подключите разъём проводов датчика. Если показатель сопротивления нестандартный, то надо менять датчик детонации.

Как правильно установить (поменять) датчик детонации? Самостоятельно проводить эту работу не стоит, лучше доверить автомобиль специалистам из сервисного центра.

Причины детонации

В особенностях этого эффекта мы разобрались, потому теперь следует разобраться, почему эта самая детонация может возникать.

Причина Пояснение
Низкое качество используемого топлива При использовании горючего с низким октановым числом, его детонации происходит сложнее, из-за чего нарушается работа цепи воспламенения топливовоздушной смеси
Некорректная настройка угла опережения зажигания Для выявления неисправности следует проверить максимальное и статическое значение угла опережения зажигания. В случае их обнаружения могут последовать серьезные проблемы. ДД обязательно подлежит проверке
Температура сгорания смеси повышается по причине бедного состава Из-за обедненной смеси детонация происходит за счет понижения топливных испарений. В итоге показатели поглощаемого тепла снижаются. Это становится причиной резкого роста температуры и появления детонации. Визуально неисправность можно определить путем проверки свечей на предмет наличия налета на них
Неисправности, увеличение противодавления внутри системы Любая из подобных поломок не позволяет горячим газам выходит из камеры, из-за чего возникают детонационные колебания
Эксплуатация двигателя в экстремальных условиях При критических нагрузках возможно возникновение всех озвученных неисправностей вместе взятых. К таковым условиям относят сильную жару

При постоянном возникновении детонации происходит перегрев двигателя и его элементов. Если не предотвратить данный эффект, в скором времени силовой агрегат полностью выйдет из строя. Не факт, что даже капитальный ремонт позволит его восстановить.

Статья в тему: Ремонт выпускного коллектора на ВАЗ 2109 (карбюратор)


Проверка

Тестирование с помощью мультиметра

Берется высокочувствительный вольтметр в режиме до 200 Мв, в новом образце оба разъема присоединяются к измерителю. В старом образце — первый контакт закрепляют на щуп прибора, другой замыкают на корпус. Массивным предметом, ключом или пассатижами постукивают без усилия по корпусу меняя мощность, стрелка вольтметра должна чутко реагировать и отклоняться пропорционально силе удара. Если этого не происходит, прибор отслужил, необходима замена.

Перемещают мультиизмерительный контроллер на шкалу сопротивления. Нагрузка в работоспособном датчике составит от 1 до 10 МОм. Сломанный контроллер покажет бесконечное значение, а пробитый — слишком маленькое, менее 1, около нескольких десятых Ома.

Рекомендуется еще один способ диагностической проверки наличия напряжения на ДД. Мультиметр переключают на шкалу милливольты, щуп «+» соединяют с разъемом, подающим сигнал, отрицательный щуп подкидывают к массе датчика (отверстие от крепежного болта мотора). ДД, держат в руке и постукивают по какой-нибудь твердой металлической поверхности, на шкале должны появиться цифры от 30 до 40 мВ. Если табло пустое (разница потенциалов), это говорит о неисправности датчика.

Способы самостоятельной диагностики ДД в старых и новых образцах почти не отличаются. Способ проверки действующего датчика подойдет и при проверке нового экземпляра. Лучше это сделать непосредственно во время покупки.

Если после замены датчика ЭБУ по прежнему определяет его неисправность, значит детонация возникает по косвенным причинам: зависит от качества бензина, существуют проблемы с компрессией, свечи либо перегорели, либо залиты.

Подведем итог

С учетом вышесказанного можно сделать вывод о том, что датчик коленвала является одним из самых важных элементов в общей схеме электронного управления силовым агрегатом. Выход из строя ДПКВ приведет к полной остановке двигателя, сбои в его работе сильно осложняют эксплуатацию ТС или делают езду на автомобиле практически невозможной.

По этой причине рекомендуется иметь запасной датчик коленвала в автомобилях, на которых владельцы регулярно преодолевают значительные расстояния по трассе. Также нужно добавить, что стоимость датчика коленвала для большинства отечественных и иностранных авто является вполне доступной.

Что касается проверки и замены, в самом начале следует убедиться, что в зазоре между датчиком и диском синхронизации нет посторонних предметов, а также сам зазор находится в допустимых рамках. Параллельно следует учитывать и то, что устройство может быть исправным и работоспособным, а причиной сбоев является грязь на сердечнике ДПКВ.

Как проверить датчик положения коленчатого вала?

Самый простой вариант — заехать на любой сервис и считать коды ошибок. Даже самый плохой диагностист, с простейшим оборудованием, поймет, что проблема в датчике или в его цепи.

Сам же датчик, лучше всего проверять заменой на заведомо исправный.

Дело в том, что датчик крайне редко отказывает явно — полностью исправен или полностью неисправен. В большинстве случаев он чудит или после прогрева двигателя или при вибрации во время работы или на холодную.

Если вы все же хотите проверить датчик вам потребуется мультиметр с омметром и миллиампреметром, отвертка и сам датчик.

Методика проверки изложена вот в этом видео:

Это интересно: Как проверить датчик положения распредвала — симптомы неисправности
