Ремонт привода переключения передач МКПП Lanos, Nexia
Если Вы заметили, что свободный ход кулисы переключения передач увеличился, пропала четкость переключения, с трудом включаются передачи, то зачастую причиной всему этому является «разбитый» привод переключения передач.
Читать еще: Замена выходного каскада вентилятора отопителя ежик е46
И есть два варианта решения этой проблемы.
Первый, самый простой, быстрый и дорогой — это замена привода целиком.
Второй вариант, более хлопотный и дешевый — это покупка ремкомплекта для привода переключения передач.
Рассмотрим вариант с самостоятельной заменой ремкомплекта.
Для этого придется купить этот самый ремкомплект, состоящий из из тяги выбора передач и пяти пластмассовых втулок с резиновыми кольцами.
К этому комплекту, следует еще купить отдельно – одну большую ось привода переключения и две маленькие с пружинными замками (фото 2).
Ремонт привода переключения передач желательно проводить параллельно с заменой штока и сальника механизма переключения передач.
Так в большинстве случаев проушины штока имеют довольно большую выработку. Вследствие этого шток механизма переключения передач лучше заменить.
Для ремонта привода переключения понадобятся:
молоток, отвертка, разжимные пассатижи для съема стопорных колец
два сверла на 4 и 5, и торцовый ключ на «12».
Снятие привода переключения передач с автомобиля:
1. В моторном отсеке ослабляем затяжку болта на хомуте, соединяющем вал переключения передач и привода

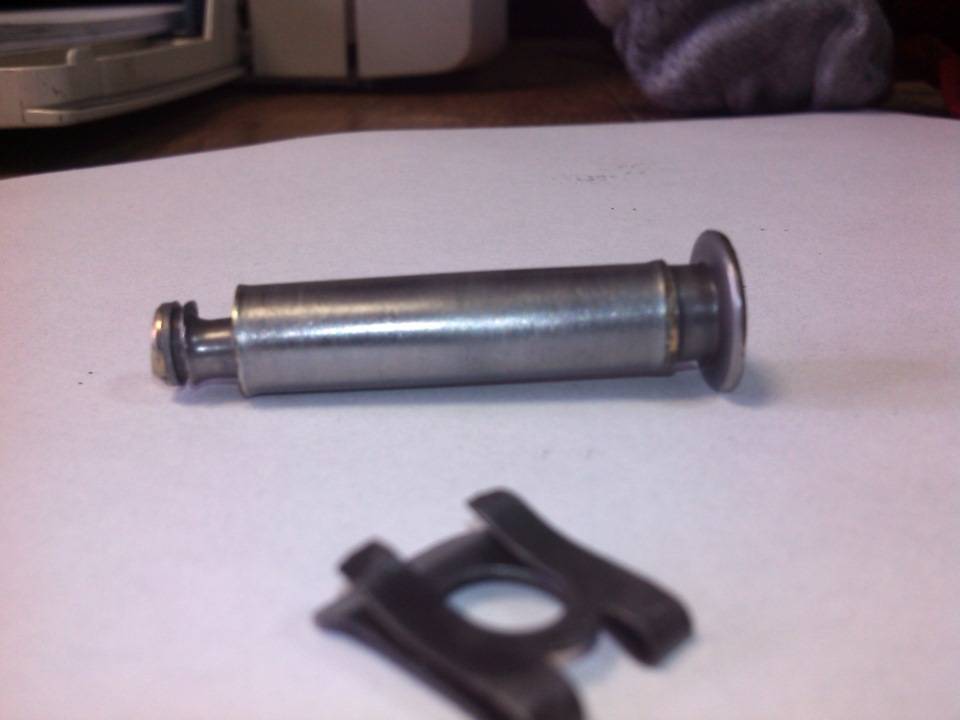

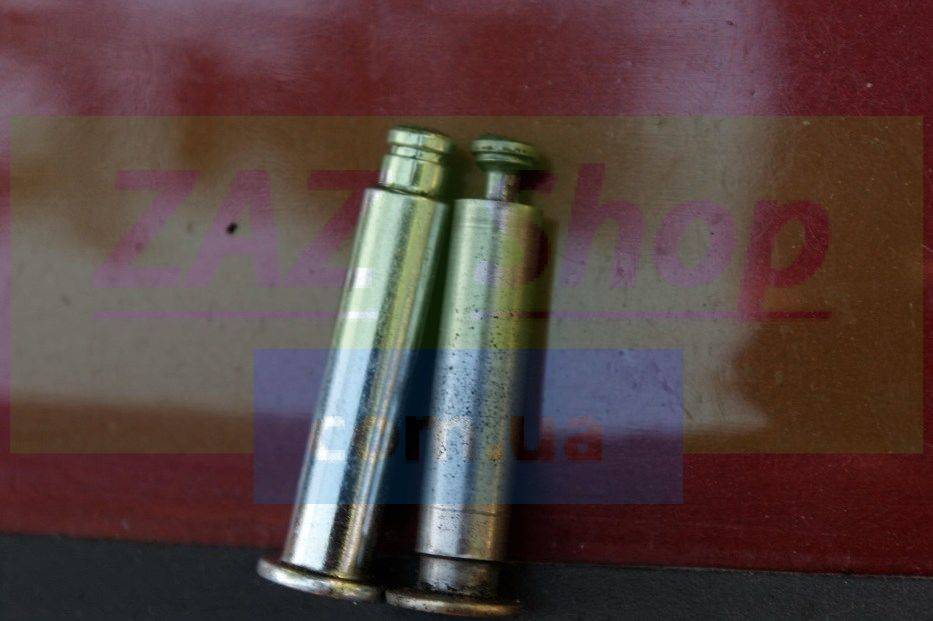

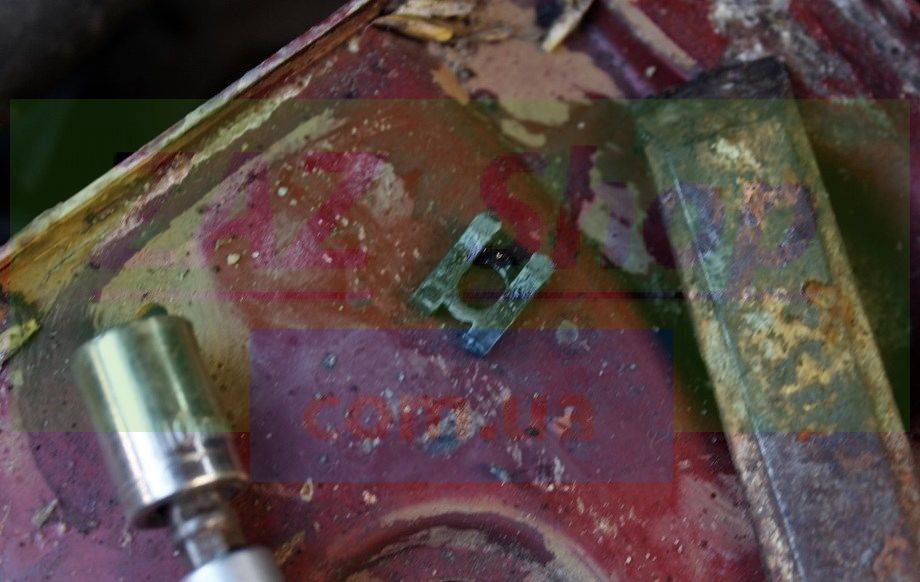

2. Вытаскиваем пружинный фиксатор и малую ось, соединяющую шток переключения передач с приводом (фото 6 и 7).
3. Вытаскиваем ось, соединяющую привод переключения передач с кронштейном.
Для этого ось следует немного провернуть против часовой стрелки и, поддевая отверткой, вытащить ее вверх.
Ремонт привода переключения передач.
1. Поочередно меняем втулки шарниров привода – пассатижами снимаем стопорное кольцо и разъединяем соединение;
снимаем старую втулку и устанавливаем на шарнир новую;
напрессовываем на втулку проушину, до появления канавки для стопорного кольца.
2. Меняем пластиковый треугольник привода. Его замена очень важна, так как он всегда значительно выработан.
3. Стачиваем расклепанный конец оси, выбиваем ее и устанавливаем новые детали — треугольник и ось. Расклепываем конец новой оси.
4. Меняем втулки и резинки на самом рычаге привода.
Устанавливаем собраный привод на автомобиль. Но хомут соединения вала и привода переключения передач не затягиваем.
Регулировка привода и кулисы переключения передач
Читать еще: Какое масло заливать в гур хендай гетц
1. Устанавливаем коробку в нейтральное положение. Находим на механизме коробки передач, пробку регулировочного отверстия
и вытаскиваем ее.
На ее место вставляем сверло, диаметром 4 мм и медленно проворачивая вал переключения, нащупываем фиксирующее отверстие и вставляем в него сверло.
2. После этого в салоне Ланоса просто снимаем чехол с кулисы переключения передач, а вот в салоне Нексии придется снять обшивку тоннеля для доступа к механизму.
3. Находим регулировочные отверстия на кожухе и кулисе. Совмещаем их и фиксируем сверлом на 5 мм.
4. Когда все будет зафиксировано, можно затягивать хомут соединения вала и привода переключения передач.
5. Вынимаем сверла, устанавливаем заглушку и проверяем, как переключаются передачи.
Если все сделано верно, то прежняя четкость включения должна восстановиться. Хотя, первые несколько дней включение будет слегка туговато.
Как заменить шестерни и синхронизаторы
Коробка переключения передач на ВАЗ 2107 — устройство сложное. Поэтому если нет уверенности в своих силах, лучше не начинать замену шестерёнок, а обратиться за этой услугой к мастерам.
Однако если было принято решение самостоятельно заменить износившиеся шестерни и синхронизаторы, нужно будет заранее подготовить необходимые инструменты и купить ремкомплект для замены.
Для работы понадобятся:
- тиски;
- съёмник;
- отвёртка с тонким плоским лезвием;
Замена шестерней и синхронизаторов на первичном, вторичном или промежуточном валах в целом проводится по одной и той же схеме:
Снять вал с коробки.
Зажать вал в тиски (важно при этом губки тисков обмотать мягкой тканью, чтобы при работе они не повредили поверхность вала).
Подцепить отвёрткой стопорное кольцо вала и снять его.
Выпрессовать все подшипники.
Разжать тиски и упереть первую шестерёнку на две опоры.
Спрессовать шестерню, мягко ударяя по ней молотком.
Те же действия выполнить по отношению ко всем следующим шестерням и синхронизаторам.
Видео: инструкция по снятию шестерёнок с вала
Соответственно, установка новых элементов проходит в обратной последовательности.
Таким образом, ремонт коробки передач на ВАЗ 2107 простой задачей не назовёшь
Водителю нужно не только приложить максимум физических усилий, но ещё и действовать предельно осторожно, чтобы не повредить валу и его элементам. При неуверенности в своих силах лучше обратиться к специалистам автосервиса
Любая КПП имеет сложное устройство с множеством взаимосвязанных деталей и неисправность даже одной детали сразу же отражается на работоспособности коробки в целом.
Так часто причиной неисправности коробки переключения передач является такая поломка, как выбивание одной из скоростей.
В данной статье разберем основные причины вопроса, почему вылетают передачи.
Для того, чтобы было проще понять причину выбивания какой-либо скорости нужно кратко рассмотреть принцип работы КПП.
Как устроена МКПП
Обычная механическая коробка переключения передач состоит из 3-х валов. Это первичный, промежуточный и вторичный валы. Вторичный вал расположен соосно с первичным валом, внутри которого находится подшипник, куда входит конец вторичного вала, позволяя ему вращаться, независимо от первички.
Промежуточный вал представляет собой единое целое с отлитыми на нем шестернями передач. Он имеет жесткую связь через шестерню с первичным валом, что заставляет его вращаться вместе с шестернями передач.
Когда ручка переключения передач находится в нейтральном положении, а педаль сцепления не нажата, то вращаются первичный и промежуточные валы.
На вторичном валу КПП расположены блочки передач, 1 и 2-й, а также 3 и 4-й, 5-я передача и передача заднего хода находятся обычно в заднем отсеке корпуса коробки.
Блочки, в свою очередь, состоят из ступицы, муфты переключения передач и 2-х синхронизаторов. Ступица имеет внутри шлицы, такие же, как и на вторичном валу, благодаря чему она может перемещаться вперед или назад, в зависимости от включаемой передачи.
Муфты имеют сверху проточку, куда установлена вилка включения передачи. Сама вилка жестко закреплена на ползуне, который связан механически с ручкой переключения передач. Ползун имеет три выемки, куда входит подпружиненный шарик, для фиксации ползуна либо в нейтральном положении, либо в положении включения одной из скоростей, за которую он отвечает.
Как сказано выше на вторичном валу находятся и шестерни 1.2.3 и 4 передач, находящиеся в постоянном зацеплении с шестернями передач на промежуточном валу. Шестерни имеют свободную посадку на вторичном валу и вращаются вокруг вала, не входя с ним в зацепление.
При включении какой-либо из скоростей ступица с находившейся на ней муфтой передвигается по шлицам вала в сторону свободно вращающейся шестерни, например, 1-й передачи и благодаря синхронизатору, блокирует ее, заставляя вращаться вторичный вал.
Вторичный вал жестко соединен с приводом на ведущие колеса, это может быть кардан, на заднеприводном авто, либо ШРУС в варианте с передним приводом. Вращение вала передается на привод, который в свою очередь приводит в движение ведущие колеса, заставляя авто двигаться.
Chevrolet Lacetti › Бортжурнал › Тросовое переключение передач. Переделываем кулису.
Полный размер. И начнем о наболевшем. Как же меня задолбал этот гениальный узел этой машины. Вечное лязганье, ватные передачи, в повороте не воткнуть передачу и т.д т.д и т.д, можно тонну написать про этот узел. Отчаянные стадные попытки что то поправить типа подшипники вместо пластиковых втулочек, короткая кулиса, мега офигенные демпферные кольца или еще что лучше новая кулиса за 3к.р, все это мягко сказать бред, проходит неделя и все возобновляется. Я уже сбился со счету сколько рем комплектов сменил и сальников штока и сам шток. И тут я задался вопросом, а почему же я не насилую себе мозг с машиной жены? что же итальяшки такого там придумали что корейцы не доперли? В тихий поздний вечер под предлогом поменять масло в машине я побег потрошить машину жены)), а там все просто, там нет кучи шарниров, там просто тросы. И тут я пополз в гугл. Гугл привел меня на форум, и к некому Alex-Pilot. Долго все там облазив осталось много вопросов. Написал Alex-Pilot и спросил его номер, чувак оказался адекватный и отзывчивый, многое подсказал и рассказал. Как оказалось тросы есть на лачетти на дизеле, но там задняя передача на оборот, знач не катит. Пролистав коробки до f23 понял что идеально подходит к нашей f16 от f17. а именно от опель вектра ц 1.8, вот эти запчасти и были найдены а именно:
Регулировка и ремонт
Бывает так, что в процессе эксплуатации хомут, зажимающий тягу на шарнире, послабляется из-за чего происходит разрегулировка. Отрегулировать же кулису передач несложно. Для этого необходимо:
- Установить на КПП нейтраль (на некоторых авто нужно включить конкретную передачу).
- Ослабить хомут тяги.
- Установить правильную позицию рукоятки в салоне (на определенных моделях имеются установочные отверстия, позволяющие зафиксировать рычаг в нужном положении).
- Хорошо зажать хомут.
Это общая технология регулировки. Для выполнения операции на определенной марке авто необходимо узнать все особенности проведения работ.
Если регулировка не помогла, придется делать глубокую ревизию состояния кулисы для выявления изношенных элементов из их замены. Отремонтировать механизм включения можно двумя способами: купить ремкомплекты и восстановить штатный механизм или просто его заменить в сборе.
Общее устройство механизма переключения передач Ланос
Кулиса на механической коробке передач представляет собой связующий элемент между рычагом и непосредственно самой КПП. Конструкция для каждой модели автомобиля отличается, так как производители постоянно стремятся усовершенствовать устройство, повышая тем самым надежность и эксплуатационный ресурс. Состоит кулиса Ланос из следующих узловых элементов:
- корпус, представленный в виде пластины;
- вилка и соединительный палец со стопорным кольцом;
- болт крепления кулисы;
- шток для соединения детали с рычагом переключения передач.
На автомобилях Ланос кулису еще называют вертолетом за счет своих конструктивных особенностей (имеет сходство с лопастями вертолета). Ниже представлена деталь в сборе со штоком КПП для автомобилей Ланос 1.5/1.6 и Шанс 1.5.
Конструкция этого механизма довольно простая, и в случае возникновения его неисправности, каждый владелец самостоятельно сможет справиться с ремонтом и заменой. Однако торопиться менять весь механизм не стоит, так как для начала необходимо выяснить причину поломки. В зависимости от типа поломок, устранить возникающие неисправности удается при помощи ремкомплекта кулисы КПП Ланос.
Когда нужна и как выполняется замена вилки сцепления
Прежде всего, если вилка сцепления выходит из строя, нормально ездить на автомобиле не получится, так как сцепление попросту не будет работать. Добраться до места ремонта конечно можно, зная, как ехать без сцепления. Однако о нормальной эксплуатации ТС с подобной поломкой речь не идет.
Сцепление фактически связывает двигатель и КПП, причем указанная связь может быть прервана путем нажатия на педаль сцепления в салоне. Прерывать передачу крутящего момента от мотора на коробку необходимо для переключения передач. Также сцепление снижает ударные, вибрационные и другие нагрузки, защищая двигатель и КПП.
Однодисковое сцепление состоит из таких основных элементов:
- нажимного и ведомого диска;
- выжимного подшипника и его муфты;
- диафрагменной пружины;
- вилки сцепления;
Если просто, одна сторона сцепления в сборе крепится к маховику двигателя, а с другой стороны через шлицевое соединение подсоединен вал КПП. Такое сцепление всегда замкнуто (диски прижаты друг к другу). При этом для размыкания сцепления (фактически, разводки нажимного и ведомого диска) используется привод выключения сцепления.
Так вот, после нажатия на педаль сцепления в салоне, усилие передается на привод сцепления, в результате чего происходит перемещение вилки сцепления. Указанная вилка, в свою очередь, передает усилие на выжимной подшипник, который смещается, оказывая воздействие на лепестки диафрагменной пружины нажимного диска (корзины сцепления).
Лепестки пружины прожимаются, наружный край корзины отодвигается от нажимного диска, также отжаться ему помогают тангенциальные пружины. В результате диски размыкаются, крутящий момент от мотора не передается на коробку. После того, как водитель отпускает педаль сцепления, диафрагменная пружина оказывает усилие, нажимной и ведомый диски смыкаются, момент снова передается от маховика и передача крутящего момента на коробку возобновляется.
В случае, когда сцепление автомобиля плохо отзывается на нажатие педали, не следует исключать проблемы с вилкой. На начальном этапе можно выполнить регулировку свободного хода вилки сцепления, однако нужно помнить, что это временная мера. Через небольшой промежуток времени сбои в работе механизма включения/выключения сцепления снова проявятся.
Если сцепление не изношено, а также нет шума и вибраций при его работе, а также никаких других нареканий не вызывает привод сцепления, тогда источником проблем часто оказывается именно вилка. Как правило, на вилке появляется трещина, после чего элемент активно повреждается.
- Для проверки того, что причиной проблем является вилка, рекомендуется осмотреть механизм. Для этого машину загоняют на яму или поднимают на подъемнике, далее сдвигается грязезащитный пыльник, который закрывает вилку сцепления. Наладив освещение (контрольная лампа, фонарик и т.п.), удается осмотреть вилку.
- Если видны трещины и явные дефекты, тогда они будут заметны. Часто трескается вилка в той части, где на детали реализован переход в ровную плоскую поверхность части детали, где она переходит в ровную плоскость. При этом даже если трещин нет, вилка все равно может оказаться сильно изношенной в других местах.
- Также вилка сцепления в некоторых случаях ломается (при езде педаль сцепления проваливается резко). Еще вилка гнется от механического воздействия, то есть возникает физическая деформация вилки сцепления. Это происходит в результате поломок самого сцепления, так как чтобы погнуть деталь, усилие требуется достаточно большое.
- Часто изнашиваются и сами лапки вилки сцепления. Зачастую это происходит на машинах с большим пробегом, где вилка сцепления давно не менялась. Лапки вилки напрямую воздействуют на другие элементы сцепления, а дефекты в месте их контакта с муфтой неизбежно приводят к нарушениям в работе.
- Еще отметим, что даже новая вилка может быть с дефектами, то есть при покупке запчастей (особенно неоригинальных) нужно сразу осматривать изделие на предмет возможного брака.
Daewoo Sens Штурмовик › Бортжурнал › Кулиса на подшипниках Сенс
С момента покупки автомобиля у меня была проблема с включением 1й передачи, а именно нужно было её силой забивать, либо же включать через вторую. Покатавшись так какое-то время, я привык к этому моменту и подзабыл пока не случился момент когда пришлось снимать коробку, тогда было решено и решать проблему со злополучным «вертолетом». Заехав тогда в магазин я купил кулису производства АвтоЗАЗ которая благополучно сломалась через 200метров пути. Посмотрев на ассортимент я плюнул на это дело, купил рем комплект и засунул его в старую кулису(так как у меня нет сварки из ремкомплекта установил все кроме карданчика) и снова забыл. Но поездив ещё примерно год, периодически посматривая кулисы различных китайских производителей, случайно наткнулся на объявление в олх, где человек продавал доработанную кулису в которой он использовал подшипники вместо центральных сухарей и стойку стабилизатора от Лачетти вместо вечно отваливающейся тяги и не долго думая заказал. Спуся день я уже бежал с почты в гараж и через час кулиса была инсталлирована в мой автомобиль. По установке ничего сложного: откручиваем 2 хомута от тяги рычага
После легче конечно сразу снять весь кронштейн крепления коробки к подушке, но я не хотел этого делать по этому просто открутил шпильку вертолета и достал старый, но когда начал устанавливать новый шпилька которая шла с ним в комплекте никак не пролазила в отверстие кронштейна. Сравнив старую шпильку и новую я обнаружил что новая шпилька ровная, а старая имеет на конце утоньшение и отверстия в кронштейне одно на 8, второе на 6. Так что пришлось снимать всю эту лыжу и рассверливать отверстие
После набив новую кулису смазкой, поставил все на свои места и отрегулировал по книжке. По ощущениям кулиса теперь как на новой машине, пропали абсолютно все люфты и передачи заходят четко. Впринципе результатом полностью доволен.
П.С. фото не мои, когда ставил был сильно увлечен процессом, но думаю ребята у кого я их позаимствовал не обидятся) Всем ровных дорог.
источник
Проблемы, связанные с КПП Шевроле Лачетти и их решение
Сосед по гаражу посоветовал прокачать сцепление. Вдруг, говорит, тормозная жидкость пришла в негодность или воздух в системе собрался.
Я так и сделал. Подцепил шланг и прозрачную бутылку к штуцеру рабочего цилиндра сцепления и попросил соседа нажать несколько раз на педаль сцепления.
Да, жидкость пошла с пузырьками воздуха. И немного мутноватая.
Подводим ручку КПП влево и в отверстия изображенные на фото ниже вставляем шток: Примерно вот так: К слову сказать я настраивал 2 раза. Сначала всавив гвоздь а потом попросив друга просто прижать ручку влево и совместить эти два отверстия. Во второй раз было лучше настроено.
После этого зажимаем болт хомута. Вынимаем гвоздь У меня он сам не выскочил и я поддел его пальцем.
Шевроле лачетти, проблема с включением передач
На этом регулировка окончена, возбуждаем мотор и пробуем. Суть данной регулировки заключается в следующем: В коробке передачи включаются только плохо переключаются передачи на шевроле лачетти строго отведенных для этого направлениях.
Ручка КПП тоже двигается по направляющим. Достаточно будет десяти километров для того, чтобы температуры двигателя достигла рабочих показателей. Либо можно прогреть двигатель на нейтральной передаче на холостом ходу. Из теплого двигателя масло сольется быстрее и в более полном объеме, чем с холодного двигателя.
Затем необходимо установить Шевроле Лачетти на смотровую яму, эстакаду, подъемник, так как все рабочие манипуляции будут проделываться под машиной. Найдите колпачок, расположенный рядом с поддоном; Снимите колпачок; Открутите пробку сапуна, используя ключ на 17 плохо переключаются передачи на шевроле лачетти на 15; Подставьте под поддон тару для слива старого масла, объемом не менее 2-х литров; Открутите гайки поддона, используя ключ на 13; Снимите крышку поддона после того, как будет слито все старое масло; Снимите прокладку; Скрутите болт контроля уровня, так как он обладает магнитным наконечником, то к нему, скорее всего, пристали мелкие металлические частички; Установите на место новую прокладку; Прикрутите крышку.
Совет от опытных автолюбителей: Если вы не знаете точного количества масла, которое необходимо влить в коробку, то плохо переключаются передачи на шевроле лачетти стоит закручивать пробку контроля. Вливайте масло очень медленно, когда увидите, что оно полилось снизу через пробку контроля, значит процесс можно прекратить. Удобнее всего заливать масло в коробку Шевроле Лачетти, используя трубку, которая прилагается к каждой канистре с маслом. Но гораздо более удобным вариантом будет использовать большой пластиковый шприц для того, чтобы заменить в коробке масло.
Шевроле Ланос.Почему 2, 5 и задняя передачи не включаются?
Но 4 и 5 передачи включаются нормально, без всяких полусекундных задержек и ни во что не упираются при этом и нет скрежета.
Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками! Такая проблема в основном возникает, когда автомобиль не прогретый. Как было в вашей ситуации до недавнего времени. Регулировка кулисы помогает ненадолго.
Некоторые думают, что тут проблема в кулисе и пытаются её отрегулировать. Такой процесс поможет исправить ситуацию, но ненадолго. При правильной частоте вращения коленчатого вала двигателя и коробки передач передача включится очень легко.
Если пропущен момент переключения, необходимо немного нажать педаль акселератора, чтобы передача включилась без скрежета.
Если это не удалось, остановитесь и начните все сначала. На более высокие передачи переключаются таким же способом.
Легче всего это происходит на низких скоростях: Переключение на более низкие передачи. Увеличьте частоту вращения коленчатого вала двигателя, чтобы смогла включиться более низкая передача
Немного отпустите педаль акселератора, выключите передачу, осторожно нажмите педаль акселератора и одновременно переместите рычаг переключения передач в направлении требуемой передачи. При правильной частоте вращения коленчатого вала двигателя передача включится легко, без последующего давления
По такой схеме действуйте при каждом переключении передач.
Там человек из сервиса поездил со мной и сказал что передачи включаются и отловить «невключение» передачь сложно, а что касается 3 передачи, так это нормально вроде шестеренки входят в зацепление так. Но уточнил, что км это маленький пробег чтобы что-то сказать уверенно и если есть проблема, то она вылезет рано или поздно или просто прикатается и все пройдет.
Что такое кулиса КПП
Замену или ремонт любой детали на автомобиле нужно начинать с изучения ее конструкции и назначения. Довольно многие водители называют кулисой рычаг переключения скоростей, что является не совсем так. Это пошло еще из заднеприводных автомобилей, где ручка переключения скоростей находится на корпусе КПП, и при этом не имеет дополнительных деталей привода. Кулисой называется составной элемент, который играет роль связующего звена между рычагом и штоком механизма выбора передач.
Располагается кулиса на автомобилях Ланос и Шанс 1.5 в подкапотном пространстве, поэтому процедура ее замена не требует наличия смотровой ямы. За счет воздействия нагрузок (имеется в виду постоянное переключение передач), элемент подвергается износу. Именно поэтому важные требования устройства — прочность и надежность. Даже при таких условиях, деталь с течением времени изнашивается, и нуждается в ремонте или замене.
Конструкция кулисы КПП
Причиной быстрого выхода из строя кулисы на Ланосе является воздействие влаги, пыли и естественный износ. Запас прочности уменьшается при агрессивном стиле вождения, поэтому ресурс детали зависит от множества факторов.
Это интересно!
Средний срок службы этого элемента составляет 100-150 тысяч км пробега. Только это вовсе не означает, что если на автомобиле большой пробег, и замена детали еще не производилась, то нужно немедленно прибегнуть к процедуре. При отсутствии признаков неисправности кулисы на Ланосе при большом пробеге, рекомендуется произвести ее диагностику. С этим также не возникает никаких трудностей.
Сообщества › Daewoo и Chevrolet Club › Блог › По регулировке кулисы кпп сенс 1,3
всем привет, после замены кулисы стала вылетать 1 и 3 я передача что может быть? вылетает на кочках возможно тут что то не так выставил? до этого было все гуд(фото из инета)
Комментарии 15
пыльник замени — ато зимой в ноги будет дуть холодом
Фото не моё, у меня пыльник целый
была не давно похожая беда, все передачи были не в попад и не было задней, 100 руб и чуткие руки мастера решили проблему, дело было в не правильно регулировке и установленной через жопу кулисе.
Удачи))))) Главное, что-бы получилось и машинка радовала. По поводу переделки задумайся главное токарь не криворукий пусть точит по подшипникам, а то болтаются или не впресовываются.
Дак я уже все сделал вот поставил и стали вылетать передачи
Ок проверь на фотке видно, что сильно большое расстояние.
Фото не моё из инета, но завтра займусь этим)
Проблема в том, что кулиса на 1 и 3 находится в таком положении при котором при любом перекосе двигла достает на кочках и рывках до кожуха коробки и выбивает. Проверь соединение кулисы и рычага может надо глубже. Проблема вертолета это центральные втулки. Если на старой нет люфта на шардире то замени и радуйся, а вообще рекомендую я доволен www.drive2.ru/b/509007/
Как раз такую я переделку и замутил тягу такую же замутил )) вот я и думаю на соединение кулисы и рычага
шкив коробки проворачивал?
Да, все по Мурзилке, до этого сток кулису регулировал все ок, а тут после замены такая шляпа получилась
Проверь заднюю подушку двигателя. Как кулису регулировал, рычаг блокировал?
Да блокировал, подушка целая
А чё тут сказать, регулировка кулисы, эт как и клапанов — искусство.С учётом её расхлябанности изначально.Каждый мм и градус влияет.Опять же, менял на …
источник
Владелец поставил новое сцепление: передачи не включаются
Итак, проблема переключения передач может возникнуть при серьезных неисправностях, таких как: выход из строя синхронизаторов, износ или поломка шестерней, заклинивание узлов и механизмов коробки при выборе передачи. В этом случае для выявления поломок необходим демонтаж коробки с последующей «дефектовкой» или заменой поврежденных узлов.
Если поломка связана с неисправностью сцепления, проводят замену вышедших из строя элементов, либо меняют сцепление на новое. При этом даже после замены возможны неполадки.
Проблема переключения скоростей после замены сцепления в полном и неполном комплекте
Водители часто сталкиваются с такой проблемой, когда автолюбитель поставил новое сцепление, передачи не включаются. Причин этому может быть несколько. Разберем каждую более подробно.
Прежде всего, выжимной подшипник. Диск сцепления поменяли, а передачи все равно не включаются либо включаются не до конца. Одной из причин может быть вышедший из строя прижимной (выжимной) подшипник сцепления.
Расположен данный элемент на оси вращения. Благодаря вилке сцепления происходит передвижение подшипника вместе с муфтой выключения. Подшипник выводит диск сцепления из зацепления с корзиной (происходит включение, выключение сцепления). Подшипники бывают двух видов:
- роликовый подшипник (работает за счет жесткой связи между тягами);
- гидравлический подшипник (создает усилие при помощи гидросистемы);
Во время выжима педали сцепления на автомобиле с включенным двигателем появляется характерный стук или шум. Если подшипник сильно изношен, его может заклинить и он перестанет выполнять свои функции передаточного устройства между приводом и сцеплением.
Корзина сцепления. Корзина, посредством которой происходит соединение и разъединение маховика и диска один из основных узлов в конструкции сцепления.
Корзина состоит из: нажимного диска, диафрагменной пружины и кожуха. Корзина сцепления изнашивается не так быстро, как диск сцепления
Если, поменяв диск сцепления, проблема с переключением передач осталась, необходимо обратить внимание на корзину
Зачастую неисправность корзины связана с износом лепестков (деформация, перегрев и др.). Корзина перестает выполнять свои функции с нагревом, как следствие, отвод прижимного диска осуществляется не полностью. Проблему решают путем замены корзины. Если не устранить проблему вовремя, тогда через время могут повредиться выжимной подшипник и диск сцепления.
- Диск сцепления после замены оказался немного толще или имеется брак в корзине сцепления (некоторые лепестки могут находиться немного ниже остальных).
- Регулировка кулисы. Кулису можно отрегулировать как на станции технического обслуживания, так и самостоятельно. Существует два способа регулировки: регулировка по задней передаче, регулировка по первой передаче (отсутствует возможность включения задней передачи).
- Износ маховика (маховик связан со сцеплением, и является его опорой). Сфера маховика, соприкасаясь с диском сцепления, подвергается большим нагрузкам. Как следствие, имеет место затрудненное переключение скоростей, пробуксовка и т. д.
Если задняя плоскость маховика повреждена, она перешлифовывается на станке с соблюдением всех стандартов. В случаях, когда изношен венец маховика, тогда его меняют.
Процесс замены штока выбора передач Дэу Ланос
- Глушим машину и для надежности стопорим ход ручником.

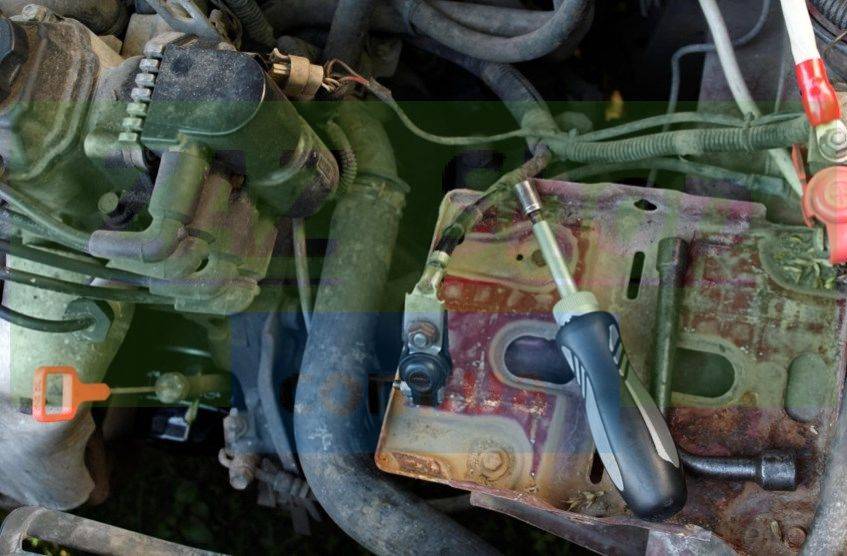

- Открываем капот и снимаем аккумуляторный блок. Предварительно нужно отсоединить провода от АКБ. Вначале снимается клемма “-“, а затем “+”. Можно дополнительно отключить и провод массы, чтобы связка рукавов не мешалась.
Размыкаем соединение на вилках кулисы и штока выбора передач Daewoo Lanos. Вилки зафиксированы пальцем, который в свою очередь застопорен специальным фиксатором. Вначале извлекаем фиксатор из пальца, он просто вынимается/сдергивается. Затем вынимаем палец.
- Тщательно чистим место вокруг крышки КПП, чтобы при демонтаже ничего не попало внутрь коробки. Лучше всего продуть все пространство вокруг крышки КПП Дэу Ланос сжатым воздухом, но можно прибегнуть и к помощи мойки высокого давления.

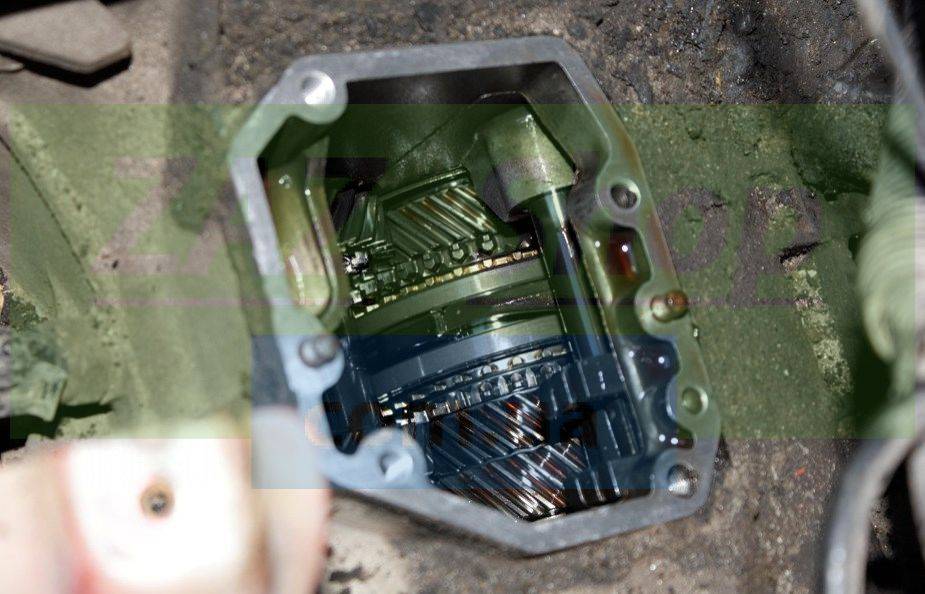

- Откручиваем верхнюю крышку КПП, где расположен механизм выбора передач. Крышка держится на 4 болтах с головкой на 11.
Аккуратно подрываем крышку. Следите за прокладкой, чтобы куски уплотнителя, если он порвался, не упали внутрь коробки. Крайне желательно произвести замену прокладки крышки КПП на новый аналог из металла. Если такой возможности нет, то следует обзавестись герметиком, чтобы посадить старую прокладку на клейковину. В противном случае старая прокладка не даст оптимальной герметичности.
Выбиваем палец, который стопорит ход штока КПП Daewoo Lanos. Палец можно выбивать непосредственно внутрь крышки, в корпусе предусмотрен специальный приямок для этого. Хотя автор видео предпочел разобрать полностью весь механизм переключения. Перед выбиванием пальца из его макушки следует извлечь стопорный штифт.

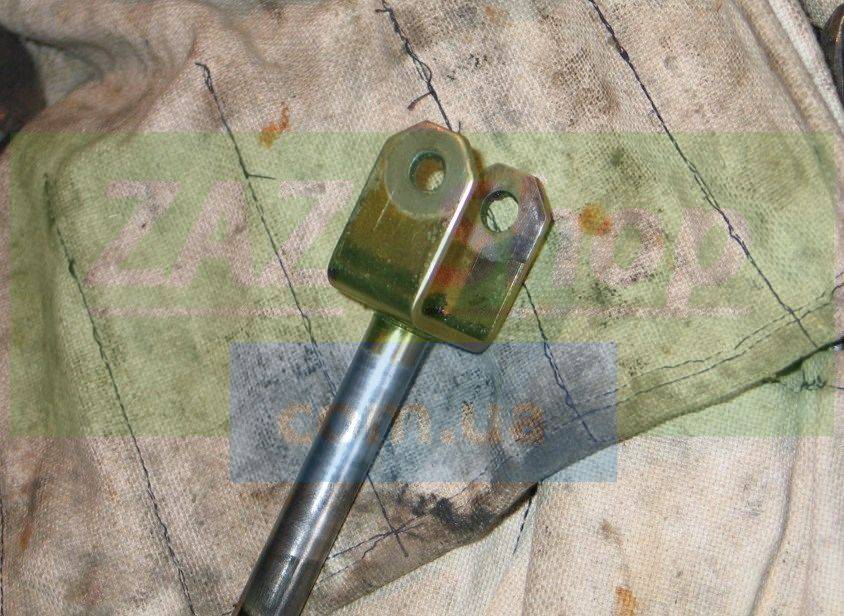

Извлекаем шток.

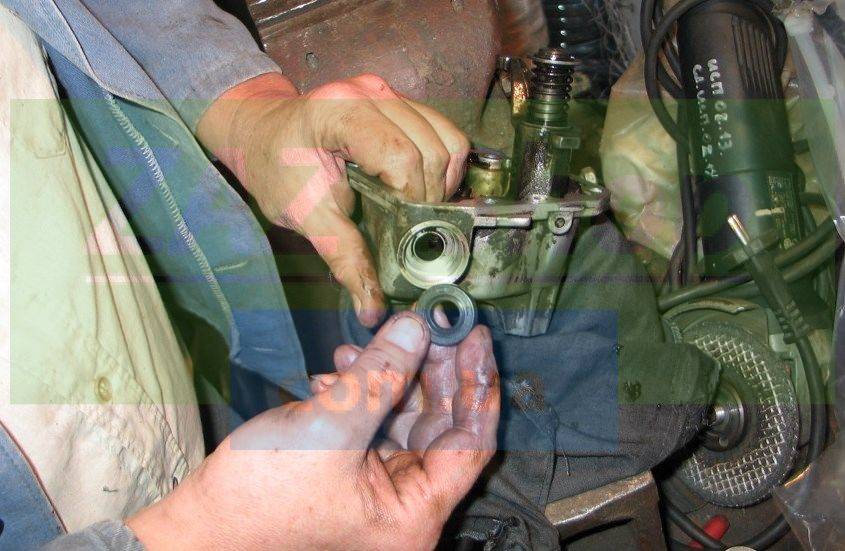

Вынимаем старый сальник.
Можно проводить сбор узла в обратной последовательности, используя новый сальник и новый шток выбора передач.
Основные причины плохого переключения передач
Среди основных причин специалисты выделяют следующие:
- плохо отрегулирована кулиса МКПП;
- неисправность привода сцепления (не полностью выключается);
- дефект механизма выбора передач КПП (дефекты шестерней, подшипников и синхронизаторов);
Первая причина, по которой передачи включаются плохо или рычаг МКПП вообще не реагирует на манипуляции водителя, может быть неотрегулированная кулиса. Кулиса — это своего рода тяга, соединяющая рычаг включения передач с коробкой передач (также рычаг с коробкой может соединяться посредством тросов).
Неисправность в механизме сцепления автомобиля также может стать причиной плохого включения передач:
- нарушена герметичность гидравлического контура сцепления. В результате чего, при нажатии на педаль сцепления не создается необходимое давление в гидравлическом контуре. Соответственно диск сцепления не отжимается полностью, что не позволяет включить необходимую передачу. Места протечки устраняются путем замены резиновых манжет либо дополнительной перетяжкой соединительных гаек гидравлического контура.
- надлом или износ вилки выключения сцепления. Проблема решается путем замены вилки. В случае отсутствия возможности заменить деталь на новую, старая вилка реставрируется.
- биение ведомого диска сцепления (более 0.5мм) в результате перегрева либо заводского брака.
- поломка лепестков пружины корзины сцепления или их деформация в результате перегрева (туго включаются передачи МКПП);
- выход из строя подшипника первичного вала МКПП. Устраняется заменой подшипника.
- не отрегулирован ход нажатия вилки выключения сцепления, произошел обрыв тросика, соединяющего педаль сцепления с вилкой.
Еще причиной не четкого включения передач может быть неисправность деталей и механизмов в коробке передач:
износ синхронизаторов. Чрезмерный износ синхронизаторов бывает на тех передачах, которые включаются чаще, а именно в городском цикле это первая, вторая и третья передачи.
Тип сцепления на Шевроле Ланос
1 – пробка бачка гидроприводов тормозов и выключения сцепления; 2 – бачок гидроприводов тормозов и выключения сцепления; 3 – хомуты; 4 – шланг к главному цилиндру гидропривода выключения сцепления; 5 – главный цилиндр гидропривода выключения сцепления; 6, 10 – гайки; 7 – толкатель главного цилиндра гидропривода выключения сцепления; 8 – прокладка главного цилиндра гидропривода выключения сцепления; 9 – палец вилки толкателя главного цилиндра гидропривода выключения сцепления; 11, 15 – втулки оси педали сцепления; 12 – регулировочный болт; 13 – упор регулировочного болта; 14 – возвратная пружина педали сцепления; 16 – ось педали сцепления; 17 – стопорная шайба пальца вилки толкателя главного цилиндра гидропривода выключения сцепления; 18 – накладка площадки педали сцепления; 19 – педаль сцепления; 20 – волнистая пружинная шайба; 21 – трубка гидропривода выключения сцепления; 22 – фиксирующая скоба шланга гидропривода выключения сцепления; 23 – кронштейн крепления шланга гидропривода выключения сцепления; 24 – шланг гидропривода выключения сцепления; 25, 32, 38, 42 – болты; 26 – кронштейн крепления рабочего цилиндра гидропривода выключения сцепления; 27 – рабочий цилиндр гидропривода выключения сцепления; 28 – уплотнительные шайбы наконечника шланга гидропривода выключения сцепления; 29 – болт-штуцер крепления наконечника шланга гидропривода выключения сцепления; 30 – сальник первичного вала коробки передач; 31 – уплотнительное кольцо направляющей втулки подшипника выключения сцепления; 33 – направляющая втулка подшипника выключения сцепления; 34 – подшипник выключения сцепления; 35 – нижняя втулка вала рычага выключения сцепления; 36 – вилка выключения сцепления; 37, 41 – шайбы; 39 – кожух сцепления с нажимным диском; 40 – ведомый диск; 43 – картер сцепления; 44 – верхняя втулка вала рычага выключения сцепления; 45 – рычаг выключения сцепления
- На Ланосе оно установлено однодисковое.
- Кожух, который облачает нажимной диск, сделан из прочной стали и крепиться к маховику мотора при помощи болтов.
- Но также есть и второй диск.
- Располагается он на шлицах первичного вала коробки передач.
- Зажимается он между пружиной и нажимным диском.
- Привод сцепления на данном автомобиле гидравлический.
- В его составе есть два цилиндра – главный и рабочий.
- К ним подсоединяется трубопровод, по которому циркулирует жидкость, и сама педаль.
Когда с работой сцепления возникают определённые проблемы, то менять стоит все комплектующие одновременно.
Поломка, которая совсем не поломка
Такой звук появляется там по причине того, что между диском и корзиной образуется зазор , который может в процессе эксплуатации авто увеличиваться
Своё внимание на сцепление стоит обращать в тот период, когда возникает определённый звук при полно выжатой педали. Это первый признак того, что скоро может потребоваться произвести замену сцепления
