Как правильно отрегулировать сцепление на ниве 21213

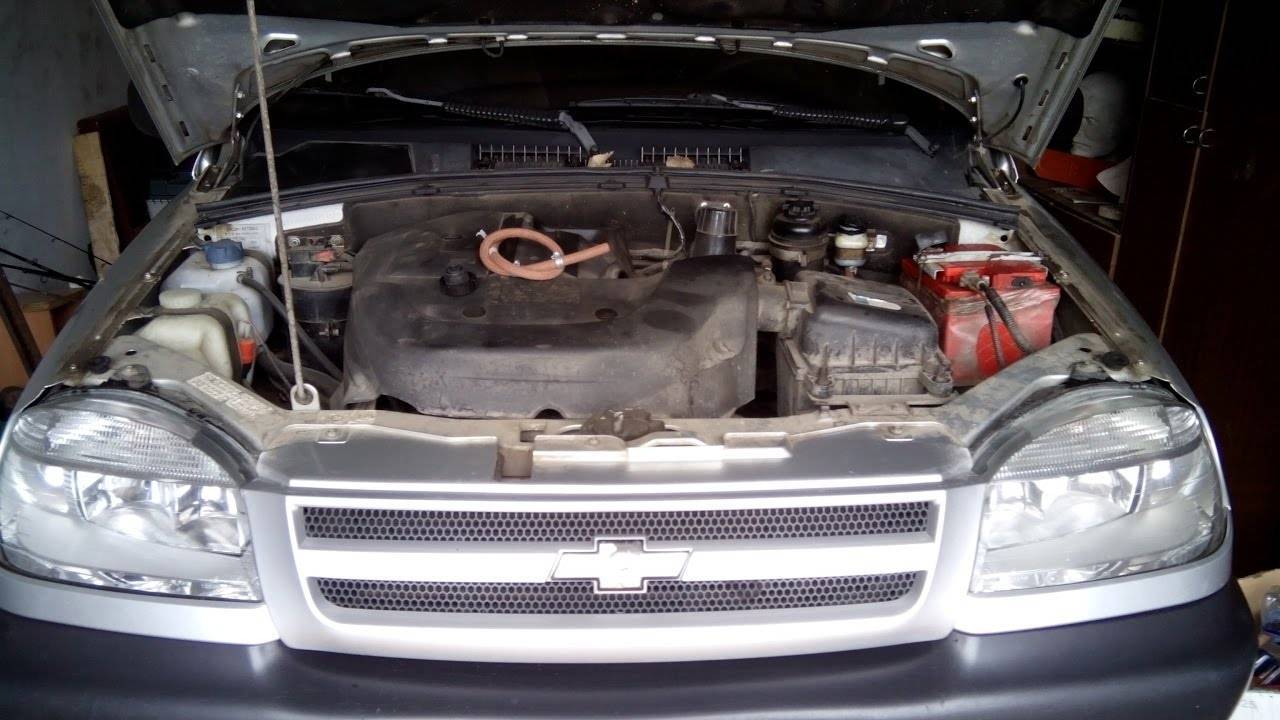

Неисправности сцепления Нивы Шевроле делятся на две группы. Одни можно устранить за счет регулировки механизма, вторые же требуют замены деталей или узла в целом.
При этом поломки первой категории имеют свойство быстро переходить во вторую.
Детали несвоевременно отрегулированного сцепления быстро изнашиваются и требуют замены. Неотрегулированный привод сцепления доставляет неудобства при управлении автомобилем – появляются затруднения при переключении скоростей или рывки, когда машина трогается с места.
Это вредит двигателю и коробке переключения передач. Поэтому задача водителя – правильно диагностировать и устранить проблему в работе сцепления.
Когда нужно регулировать?
Регулировать свободный ход педали и прокачивать гидропривод необходимо в следующих случаях:
- Слишком большой ход педали. В этом случае сцепление выключается не полностью («ведет»). Это приводит к затрудненному переключению передач и интенсивному износу фрикционной накладки на ведомом диске.
- Малый ход сцепления. В этом случае диск пробуксовывает, особенно при сильной нагрузке на трансмиссию (движение в гору, на повышенной передаче).
- Рывки, стуки или скрипы при переключении передач или в моменты, когда машина трогается с места.
Важно: эксплуатация авто с неправильно отрегулированным или «завоздушенным» приводом сцепления приводит к ускоренному износу деталей КПП. Конструкция сцепления Нивы Шевроле совпадает с аналогичным узлом «классики» АвтоВАЗа
Отличие состоит лишь в других размерах рабочего цилиндра и, соответственно, в большем и более легком ходе педали
Конструкция сцепления Нивы Шевроле совпадает с аналогичным узлом «классики» АвтоВАЗа. Отличие состоит лишь в других размерах рабочего цилиндра и, соответственно, в большем и более легком ходе педали.
Как отрегулировать своими руками?
Для регулировки механизма понадобятся ключи на 10, 13 и 17, пассатижи и карандаш. Операция выполняется на подъемнике или смотровой яме. Порядок работ следующий:
- Ключом на 10 открутить контргайку ограничителя хода педали.
- Вращая гайку, выставить свободный ход в пределах 0,4-2 мм.
- Затянуть контргайку.
Затем нужно спуститься под машину и отрегулировать свободный ход толкателя в пределах 4-5 мм (чтобы открутить гайки, нужны ключи на 13 и 17). Проверка выполняется следующим образом:
- Пассатижами снять оттяжную пружину вилки сцепления.
- Упереть карандаш в бобышку нижнего крепления рабочего цилиндра.
- Сделать две от напротив вилки и на 5 миллиметров правее.
- Отвести вилку до упора назад, выбрав свободный ход толкателя.
- Вилка должна остановиться строго напротив метки на карандаше.
Если зазор не соответствует номинальному, нужно отпустить контргайку и, вращая гайку, добиться требуемых параметров.
При правильной регулировке сцепление начинает отключаться при ходе педали 25-35 миллиметров.
Окончательная проверка выполняется при заведенном двигателе. Если все сделано правильно, передачи легко переключаются, а машина начинает трогаться, если педаль отпустить примерно на ⅓ – ⅔ хода.
Как прокачать?
Перед регулировкой механизма нужно прокачать гидропривод. Для этого понадобится тормозная жидкость, емкость и гибкая трубка, внутренний диаметр которой соответствует размеру штуцера и накидной ключ на 10. Процесс прокачки похож на удаление воздуха из тормозной системы. Как и случае с тормозами, работа выполняется с помощником. Один человек должен по команде нажимать и отпускать педаль, а второй – открывать и закрывать штуцер.
Отличие регулировки на Ниве Шевроле.
Сцепление в авто Шевроле Нива усиленное. Для этого использовался утолщенный металл большего диаметра. Для прижатия используются демпферные пружины. Гидравлический вариант сцепления позволяет компенсировать износ.
Диски сцепления балансируются в собранном виде. Обычно их называют корзиной. Располагается такой компонент в корпусе из алюминия. Когда производиться регулировка сцепления Шевроле Нива необходимо установить новый ведущий диск. Возможен дефект пружин, прижимающих диск.
Чтобы не производить частую регулировку в устройстве предусмотрено наличие рабочего цилиндра. Этот компонент позволяет производить автоматическое изменение зазора. При его выходе из строя узел меняется в сборе.
Ведомый диск находиться между маховиком и диском фасонной чашки. На него с помощью заклепок нанесена специальная накладка. При износе ее толщина уменьшается и заклепки могут царапать диск и вызывать биение.
При установке ступица должна быть направлена к корзине
При этом важно совместить отверстие ступицы и главный штифт
Ведомый диск с наклёпанной фрикционной накладкой располагается между маховым колесом и ведущим диском фасонной чашки. Шлицевая втулка диска свободно сидит на первичном валу. Заменяется при износе, если толщина накладки уменьшается до 0,2 мм и заклёпки начинают оставлять царапины на нажимном диске. Причиной могут стать осевое биение, ослабление заклёпок, трещины, поломки, задиры на теле фрикционного материала.
Устанавливается выпирающей частью ступицы в направлении фасонной корзины. При этом центрирующий штифт должен совместиться с отверстием ступицы.
Штампованная фигурная вилка выключения сцепления имеет углубление под шаровую опору, двумя концами упирается в муфту выжимного подшипника. Концы вилки, периодически изнашиваясь, реставрируются путём наваривания на них подушек до толщины заводского образца.
Выжимной подшипник герметичен, не обслуживаемый, без требования промывки. Перемещается по цилиндрической части втулки. Появление шума, свиста в момент выжима свидетельствует о необходимости замены подшипника.
Педальный узел соединён с главным цилиндром, расположенным в моторном отсеке. Вместе с толкателем составляет один узел с поршнем главного узла.
Главный, рабочий гидравлические механизмы сообщаются посредством стальной трубки и армированного рукава. Рабочий цилиндр при помощи кронштейна, крепится на картере сцепления.
С нажатием педали, поршень главного создаёт давление жидкости, которое заставляет толкатель и вилку перемещать муфту выжимного подшипника.
Гидропривод работает на тормозной жидкости марки ДОТ-4, запас которой содержится в бачке и имеет сообщение с главным посредством шланга. Прокачку гидравлики предусматривает штуцер, размещённый на цилиндре (рабочем).
ПОЧЕМУ ПАДАЕТ ПЕДАЛЬ СЦЕПЛЕНИЯ. Как прокачать сцепление
Chevrolet Niva | Выжимной подшипник
11.8. Выжимной подшипник
| ОБЩИЕ СВЕДЕНИЯ |
Предупреждение
При установке направляющей
втулки выжимного подшипника необходимо использовать новое уплотнительное кольцо.
Снятие
Снятие выжимного подшипника с направляющей втулки
Извлечение оси отжимного рычага и снятие вилки выключения сцепления
Установка уплотнительного кольца направляющей втулки
Установка направляющей втулки выжимного подшипника
Установка пластиковой втулки оси отжимного рычага
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||
|
Установка
Затягивание болта крепления вилки выключения сцепления
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||
|
Выжимной Шевроле Нивы: назначение, конструкция, принцип действия
Все автомобили в конструкции имеют такое устройство, как сцепление. Многие знают, что это крайняя левая педаль в автомобиле, которая нажимается при необходимости смены скорости передачи. На некоторых моделях автомобилей данная педаль отсутствует, причиной этого является наличие автоматической коробки передач.
Но Нива Шевроле комплектуется механической коробкой, для переключения передач, в которой имеется сцепление. При выходе из строя этого механизма автомобиль становится неуправляемым. Сцепление состоит из набора механизмов, выполняющих определенные функции. Данная статья посвящена одной из деталей механизма – выжимному подшипнику.
Рассмотрим основные особенности конструкции сцепления на Нива Шевроле, его принцип работы, назначение выжимного, основные неисправности и как осуществляется замена выжимного подшипника.
Сцепление или муфта – это важная деталь автомобиля Нива Шевроле, которая выполняет функцию переключения передачи крутящего момента от вала двигателя к валу коробки передач. Если точнее, то это выключатель вращающего вала коробки. Муфта конструктивно состоит из таких основных механизмов:
- Корзина или нажимной диск;
- Диск ведомый;
- Подшипник выжимной.
Совместно эти устройства выполняют функцию снятия крутящего момента с вала коробки передач. Рассмотрим коротко основные функции каждой из деталей.
Корзина имеет вид стальной окружности с выпуклостью. В конструкции устройства установлены выжимные элементы, которые при включении муфты воздействуют на ведомый диск. В действие эти элементы приводятся выжимным подшипником, работающим посредством механического воздействия человеком.
Ведомый диск имеет форму круглого основания, состоящий из фрикционных накладок. Этот диск является передатчиком крутящего момента. Он соединяется непосредственно с маховиком двигателя Шеви Нивы. В нормальном режиме(во время движения автомобиля) диск сцеплен с маховиком, и они вращаются совместно. При нажатии на педаль сцепления, на диск воздействуют выжимные элементы корзины (лепестки), которые отводят его от маховика. В это время крутящий момент на валу коробки передач исчезает и можно осуществлять переход на следующую передачу.
Подшипник является важной деталью, которая выполняет функцию выжима элементов корзины. Рассмотрим этот элемент подробнее
Выжимной на Нива Шевроле: конструкция, назначение
Эта деталь представляет собой обычный подшипник, одна его сторона выполнена в виде нажимной поверхности округлой формы. Она прижимает ведомый диск к маховику при воздействии на корзину. Диаметр устройства соизмерим с выжимными пружинами корзины. Располагается подшипник на первичном валу коробки прямой передачи, только крепится он не к оси, а к защитному основанию. Когда водитель жмет на педаль сцепления, то подшипник воздействует на корзину, приводя в движение ее выжимные элементы (лепестки). Лепестки ослабляют прижим диска к маховику, тем самым он прекращает вращаться.
Эти подшипники бывают таких видов:
- Шариковые;
- Роликовые;
- Гидравлические.
На Шеви Нива используется выжимной подшипник роликового типа. Принцип действия основан на механическом воздействии на корпус элемента, который, в свою очередь, осуществляет влияние на корзины (ее лепестки). Лепестки отжимают ведомый диск от маховика.
Различают два типа данных механизмов: оттягивающий и нажимной. В автомобиле Нива Шевроле установлен подшипник нажимного действия, который почти всегда имеет маркировку «ВИС». Полное название – «ВАЗИНТЕРСЕРВИС». Это означает, что выпускает для Нивы Шевроле комплект механизмов сцепления отечественный занимается выпуском продукции механизмов сцепления для автомобилей отечественного производства
Если выбирать между и прочими изготовителями, то важно учесть основные качественные показатели, гарантируемые производителем ВАЗИНТЕРСЕРВИС:
- бесшумная и плавная работа устройства;
- сниженное усилие на педали сцепления;
- надежность и долговечность. Замена сцепления потребуется, как минимум через пять лет.
Лада 4×4 3D Метелица #niva-blizzard › Бортжурнал › Замена сцепления на ниве
Разобирал фотки и нашел январские посленовогодние с заменой сцепы и цилиндров сцепления. Не хочу расписывать дважды ссылка на запись в блогеСамое замечательное, что все это проделано самостоятельно в одиночку.Итак, что сделал:1. Заменил сцепление. К сожалению на родное, на Шеви-ниву денег надо в два раза больше, по честному очень хотелось шнивское, но по деньгам не стал надрываться.2. Заменил РЦС и ГЦС — большая часть проблем со сцепой была из за их полудохлого состояния.3. Срезал шпильку РК, высверлил, заменил на болт.Замена сцепления на ниве это слабо сказано, скорее такой текущий ремонт.
Замена сцепления своими руками
Когда причина неисправности будет выявлена, потребуется провести ремонт и принять меры по устранению поломки.
Если такую работу производить самостоятельно, то это длительный процесс, который потребует много времени. И также все мероприятия следует выполнять по инструкции.
Последовательность действий:
- Приготовить набор ключей и оправку для центровки ведомого диска.
Оправка для центрирования ведомого диска.
- Снять коробку передач с авто.
Снимаем коробку передач.
- Отметить расположение маховика относительно кожуха мотора при помощи насечек.
Помечаем взаимное расположение кожуха диска и маховика.
- Ключом на «8» выкрутить все болты, которыми крепится диск к маховику (6 болтов).
Выкручиваем шесть болтов крепления нажимного диска к маховику.
- Снять ведомый и выжимной диски. Если на ведомом диске будут трещины или иные повреждения, то его стоит полностью поменять. Также если расстояние от заклёпок до верхней части накладок будет менее 2-х мм, то диск тоже придётся поменять.
Снимем нажимной и ведомый диски делаем визуальный осмотр.
- Проверить плотность пружин демпфера. Если они ослаблены, диск надо менять.
Проверяем надежность фиксации демпферных пружин.
- Выжимные лепестки должны располагаться на одном уровне.
Оцениваем оцените состояние диафрагменной пружины нажимного диска.
Когда все эти показатели отсутствуют, то диск можно оставить старый, поменяв только выжимной диск. Сборка производиться в обратном порядке.
Неисправности сцепления на Нива Шевроле
Чтобы определить точно неисправность сцепления, не обойдётся быстрым перечислением таких моментов, так как оно представляет собой достаточно большой узел. А потому ниже будут приведены только основные неисправности, которые бывают со сцеплением.
- Не полностью включается сцепление (буксует). Тут причина может быть в сильной изношенности накладок. Придётся менять диск.
- Масляные подтеки на накладках. Это говорит о том, что уплотнительные детали изношены. Тут потребуется промывка диска и полная замена уплотнительных деталей. Эта неисправность приводит к тому, что сцепление нагревается и включается не полностью.
Видео о проблемах со сцеплением на Шевроле Нива
Chevrolet Niva (шнива). проблема со сцеплением!
Chevrolet Niva (шнива). проблема со сцеплением!
Может кому картинка пригодится, сколько информацию искал, чётко не ясно, в основном написано, что до пола должно быть 110 мм, куда до пола, как то непонятноВот набрёл на картинку, всё чётко и понятно, зазор должен быть 0.1-0.3 ммПочитал, оказывается этот момент может влиять на саму ездуЗавтра полезу смотреть как там у меня на самом деле
Для чего нужен датчик сцепления. Для механической трансмиссии принципиально существует два алгоритма управления двигателем с электронной педалью газа — с датчиками тормоза и сцепления и только с датчиком тормоза. Для Нивы был выбран первый вариант как наиболее прогрессивный и обеспечивающий более гибкую схему управления двигателем. Датчик сцепления дает сигнал контроллеру двигателя о моменте включения и выключения сцепления и, в зависимости от управления педалью газа (сброс или подача), контроллер «дает команду» на увеличение или снижение «оборотов» (на практике процесс несколько более сложный и чаще всего сводится не к простому увеличению подачи воздуха и топлива, но и к корректировке углов ОЗ). При таком алгоритме работы можно добиться упрощения процесса трогания, исключить «провалы» и дерганья при переключении передач, и обеспечить снижение расхода топлива. Как это работает Сам датчик положения педали сцепления по сути является простым выключателем имеющим два положения «включено» и «выключено». Когда сцепление включено — датчик разомкнут. Ключевым моментом в цепочке управления является синхронизация момента выключения сцепления с моментом поступления сигнала в контроллер. При этом контроллер должен получить сигнал о «включении/выключении» сцепления с небольшим запасом по времени относительно реального момента полного включения/выключения сцепления. Для этого опытным путем подбирается ход педали сцепления при котором должен срабатывать датчик. В случае неправильной регулировки датчика ездовые свойства и расходы топлива автомобиля будут ухудшены. Для авт Нива момент срабатывания датчика должен соответствовать ходу педали сцепления 110 мм («от полика»). Датчик положения педали сцепления на Ниве оригинальный и не взаимозаменяем с другими моделями ВАЗ. Что касается дефектов датчика сцепления — наиболее частый дефект — обгорание контактов датчика (это приводит к ухудшению ездовых свойств автомобиля и возникновению ошибки управления двигателем). Работы по исключению дефекта были проведены совместно с поставщиком датчика.
Вот коротко, что пишут о педали газа
Что такое Е-газ. Необходимо понимать, что Е-газ — это не просто замена механического привода дроссельной заслонки на электрический аналог, а совершенно другая логика управления рабочим процессом двигателя. Здесь на Форуме уже была ссылка на ролик «ТВ ВАЗ» о Е-газе, там зам.начальника Управления проектирования двигателем об это упоминал. Попробую немножко «популяризировать» эту идею. На начальных версиях электронного впрыска, системы управлением двигателем фактически «копировали» работу обычного карбюратора, т.е. смесеобразование организовывалось из соображений необходимого количества потребляемого воздуха и топлива в зависимости от угла открытия дроссельной заслонки с корректировкой по количеству оставшегося после сгорания кислорода. В «грубом» приближении так работали контроллеры семейства БОШ МР 7.0. Начиная с контроллеров М7.9. логика управления изменилась и появилось понятие «структура крутящего момента», т. е. помимо угла открытия дроссельной заслонки появился еще один управляющий параметр, который «подсказывал» двигателю какой максимально возможный момент он может развить, если у него будет «идеальная» смесь. Но полностью реализовать такую идею на механическом приводе не возможно, потому, что контроллер не может управлять количеством поступающего воздуха, а управляет только подачей топлива. Е-газ решает эту проблему, т.е. водитель нажимая на педаль газа НЕ УПРАВЛЯЕТ подачей воздуха, а ПОКАЗЫВАЕТ СВОЕ ЖЕЛАНИЕ ускорится или замедлится или двигаться с постоянной скоростью, а контроллер сам определяет необходимое для этого количество воздуха (угол открытия заслонки) и количество топлива. При такой логике управления двигателем, что бы автомобиль был адекватен желаниям водителя необходимо обеспечить контроллер достаточной информацией о смежных системах автомобиля — в первую очередь тормозов и состояние трансмиссии (замкнута или разомкнута).
Полезное видео
Посмотрите информацию про неисправности сцепления Шеви Нивы:
| Причина неисправности |
Способ устранения
Неполное выключение сцепления (сцепление «ведет»)
Коробление ведомого диска
| (торцовое биение более 0,5 мм) |
Выправьте диск или замените новым
Ослабление заклепок или поломка фрикционных накладок ведомого диска
Замените ведомый диск в сборе
Заедание ступицы ведомого диска
| на шлицах первичного вала |
Очистите шлицы, промойте Уайт-спиритом. При износе шлицев замените первичный вал или ведомый диск
Воздух в системе гидропривода сцепления
Прокачайте систему. Ход штока рабочего цилиндра должен быть не менее 24 мм
Утечка жидкости из системы гидропривода через соединения или поврежденные трубопроводы
Подтяните соединения, замените поврежденные детали, прокачайте систему гидропривода
Утечка жидкости из главного цилиндра или рабочего цилиндра привода выключения сцепления
Замените уплотнительные элементы или замените цилиндры в сборе, прокачайте систему
Перекос или коробление нажимного диска
Замените кожух сцепления с нажимным диском в сборе
Биение лепестков нажимной пружины более 0,8 мм
Замените кожух сцепления с нажимным диском в сборе
Неполное включение сцепления (сцепление «буксует»)
Повышенный износ или пригорание фрикционных накладок ведомого диска
Замените ведомый диск в сборе
Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска
Тщательно промойте Уайт-спиритом поверхности, устраните причины замасливания дисков
Засорено компенсационное отверстие
| главного цилиндра |
Промойте цилиндр, прочистите компенсационное отверстие, прокачайте систему
Повреждение или заедание привода выключения сцепления
Устраните причины, вызывающие заедание. Замените поврежденные детали
Рывки при работе сцепления
Заедание ступицы ведомого диска на шлицах первичного вала
Очистите шлицы, промойте Уайт-спиритом. При износе шлицев замените первичный вал или ведомый диск
Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска
Тщательно промойте Уайт-спиритом замасленные поверхности, устраните причины замасливания дисков
Заедание в механизме привода выключения сцепления
Замените поврежденные детали, устраните причины, вызывающие заедание
Ослабление заклепок фрикционных накладок ведомого диска
Замените ведомый диск в сборе
Повреждение поверхности или коробление нажимного диска
Замените кожух сцепления с нажимным диском в сборе
Повышенный шум при выключении сцепления
Износ, повреждение или утечка смазки из подшипника выключения сцепления
Замените муфту выключения сцепления с подшипником в сборе
Износ переднего подшипника первичного вала коробки передач
Замените подшипник
Повышенный шум при включении сцепления
Поломка или снижение упругости пружин демпфера
Замените ведомый диск в сборе
СцеплениеНеисправности сцепленияПрокачка сцепленияЗамена бачка сцепленияЗамена главного цилиндра сцепленияЗамена рабочего цилиндра сцепленияЗамена шланга сцепленияСнятие и ремонт сцепления Замена подшипника сцепленияКоробка передачНеисправности КПЗамена масла КППЗамена сальника вторичного валаСнятие и установка КППРазборка КППРемонт первичного валаРемонт вторичного валаРемонт механизма выбора передачРемонт привода выбора передачОсмотр и проверка деталей КППСборка КППРаздаточная коробкаНеисправности раздаткиЗамена масла в раздаткеЗамена сальников раздаткиПривод датчика скоростиЗамена подушек раздаткиВыкл. лампы блокировки дифференциалаСнятие раздаткиРазборка и сборка раздаткиКарданная передачаСмазка карданной передачиСнятие промежуточного валаРемонт промежуточного валаСнятие карданной передачиРемонт карданной передачиПередние приводы и ШРУСыСнятие приводов колёсЗамена ШРУСов или их пыльниковПередний мостЗамена масла редуктораЗамена сальника переднего редуктораЗамена подшипника и сальника вн. ШРУСаСнятие переднего редуктораЗадний мостПоиск течи масла из заднего мостаЗамена масла заднего мостаСнятие полуосиЗамена шпильки колесаЗамена сальника полуосиЗамена сальника редуктора заднего мостаПроверка заднего редуктора на ходуСнятие заднего редуктораСнятие заднего мостаРазборка заднего моста
Нива Шевроле, как и классические модели АвтоВАЗа, оборудована сухим сцеплением с гидроприводом. Этот узел передает крутящий момент от мотора на коробку переключения передач.
Его назначение – временное отсоединение мотора от трансмиссии и плавное их соединение.
Этим обеспечивается легкое переключение скоростей и плавный старт автомобиля.
