Сколько клапанов в двигателе лучше: 8 или 16

На чём остановить свой выбор

Теперь следует подвести некоторые итоги и решить, какой же автомобильный двигатель лучше: 8- или 16-клапанный.

Такой вопрос стал актуальным буквально сразу, как только на рынке появились модифицированные моторы

Важно не забывать о том, что принцип работы и ключевые конструктивные особенности в обоих случаях остаются неизменными. Основная разница кроется именно в усовершенствовании и изменении газораспределительного механизма

Восьмиклапанники являются более простым вариантом силовой установки, в то время как у 16-клапанного конкурента имеются определённые конструктивные преимущества. У мотора с большим числом клапанов используется пара распредвалов, каждый из которых отвечает за регулировку собственной пары выпускных и впускных клапанов. Это даёт некоторое превосходство по параметрам, которые были рассмотрены ранее. Но одновременно сама система газораспределения оказалась заметно сложнее.

Одновременно за счёт усложнения газораспределительного механизма улучшились показатели экономичности, мощности и эффективности работы силовых агрегатов с 16 клапанами. Особенно это становится очевидным в рамках городской эксплуатации транспортного средства.

Конструкторам удалось поднять показатели мощности двигателей, оснащённых сразу 16 клапанами. Такие моторы превосходно подхватывают на низких оборотах, демонстрируют превосходную динамику и пр. То есть 16-клапанные двигатели при меньшей скорости совершаемого вращения коленвала выдают больший показатель крутящего момента. Аналогичными возможностями 8-клапанный конкурент похвастаться не может.

Ещё немаловажным моментом считается отсутствие необходимости проведения ручной настройки при установке зазором между клапанами и кулачками распредвалов, что актуально для моторов только с 16 клапанами. Задачу по регулировке полностью берут на себя гидрокомпенсаторы. Это способствует уменьшению шума от двигателя и обеспечению его более ровной работы.

При всех своих очевидных преимуществах эти же достоинства могут с лёгкостью превратиться в важные недостатки. Двигатели на 8 клапанов хороши тем, что они простые, а от этого более надёжные

Для восьмиклапанников не принципиально важной является чистота топлива и качество используемых рабочих жидкостей. Что касается именно моторного масла, то средние показатели его расхода ниже именно у моторов с 8 клапанами

Следует обратить внимание на расход топлива при показателях мощности. У 16-клапанных двигателей процесс горения топливовоздушной смеси более оптимизирован, что позволяет ему расходовать не более чем на 10% топлива больше, но при этом обеспечивать прирост мощности в 15-20 лошадиных сил

При прочих равных 16-клапанники потребляют меньше, но дают больше мощности.

Но за такие технические превосходства приходится платить. Ремонт и обслуживание, как и эксплуатационная стоимость, выше именно у 16-клапанных.

Чтобы выбрать себе двигатель среди двух вариантов, нужно учесть целый ряд параметров, критериев, а также предъявить собственные требования к мотору. Только так удастся определить фаворита конкретно в вашей ситуации.

Двигатели линейки Рено Логан

Все двигатели модели Логан в соответствии с инструкцией завода изготовителя должны заправляться 95-ым бензином, а какой бензин заправляете Вы?

Значительную роль в этом сыграли и те двигатели, которые применялись на машинах. Это силовые агрегаты, которые прошли испытание временем, и отлично зарекомендовали себя на прочих автомобилях концерна. В частности, мы говорим о восьмиклапанных моторах серий K7J и K7M с объёмом в 1,4 и 1,6 литра соответственно. Тем не менее, флагманской моделью стал 16-ти клапанный четырехцилиндровый мотор с жидкостным типом охлаждения, доступный потребителям под индексом K4M.

Требования к обслуживанию всех двигателей линейки Рено Логан

Для обеспечения максимально возможного ресурса двигателя, необходимо следовать спецификациям завода-изготовителя:

  1. правильно подобранное моторное масло;
  2. свечи зажигания;
  3. топливо и ГСМ;
  4. регулярная проверка состояния и уровня охлаждающей жидкости;
  5. регулярная диагностика и замена топливного фильтра и воздушного фильтра;
  6. замена моторного масла в соответствии с требованиями завода изготовителя.

Особенности конструкции двигателей

Одни из наиболее массовых силовых агрегатов K7J, производством которых занимается румынское подразделение компании, оснащается значительная часть автомобилей.

Двигатель K7J на Рено Логан 2006 года. Один из самых массово устанавливаемых двигателей на это модели

Если присмотреться, то в K7J можно увидеть некоторые особенности, характерные для серии ExJ, выпускавшейся компанией Рено в восьмидесятых годах прошлого столетия. К таким «архаизмам» стоит отнести цепной привод маслонасоса, старые типы коромысел ГРМ, а также способ размещения некоторых деталей. Прочие же решения мотора с объёмом 1,4 литра практически не отличаются от других моторов с одним валом из семейства SOHC.

Это всё то же рядное расположение цилиндров в вертикальной компоновке, наличие двух клапанов на цилиндр, а также система комбинированной подачи смазки. Тем не менее, всё это не уменьшает достоинств мотора, способного проработать без «капиталки» около четырехсот тысяч километров пути. При этом, Рено Логан с данным силовым агрегатом может разгоняться до «сотни» за тринадцать секунд, удерживая максимальную скорость на отметке в 162 километра в час.

Двигатель K7M

Менее популярный 8-ми клапанный двигатель объёмом 1.6 литра — K7M

Вариант K7M с увеличенным объёмом мало отличается от своего «младшего собрата», только лишь ходом поршня, который стал больше на 10,5 миллиметров. Кроме того, применяются другой тип сцепления и маховик с увеличенным диаметром. Это позволило увеличить динамические и скоростные показатели почти на 10 процентов. А вот болезни с недолговечностью троса сцепления избежать не удалось, поэтому замена троса сцепления знакома большинству Логановодов.

Двигатель K4M

Самый мощный 16-ти клапанный двигатель из линейки. Такой двигатель ставился на версию автомобиля в комплектации ЛЮКС

Он включает в себя пару облегченных распредвалов, а также совершенно новую поршневую систему. Регулировать же клапана слишком не нужно, так как в конструкции присутствуют гидрокомпенсаторы. При этом, «сотня» набирается за 10,5 секунд, а максимальная скорость составит 180 километров в час.

Достоинства и недостатки 8-ми клапанных двигателей

Что же касается недостатков таких моторов, то они заключаются в повышенном расходе топлива, некачественной работе на холостом ходу, а также необходимости регулировки клапанов каждые 20 тысяч километров. А, при обрыве ремня ГРМ, клапаны будут загнуты. И мы уже не говорим о повышенной шумности.

Достоинства и недостатки 16-ти клапанных двигателей

А вот 16-ти клапанный двигатель предлагает увеличенный ресурс, соответствие стандарту Евро-4, а также низкий уровень шума. Помимо этого, система охлаждения окажется более надёжной и современной, нежели у 8-ми клапанного агрегата. Учитывайте лишь то, что запчасти на такой мотор будут дороже, проблема «загиба» клапанов останется, а показатель «эластичности» мотора будет минимальным, что скажется на качестве езды при обгонах.

Об истории разработки и конструктивных особенностях агрегатов

Мотор 1.6 и 16-клапанный имеет отличия от самых новых модификаций, ими является отсутствие механизма регулирования фаз газораспределения, такое устройство двигателя существенно снизило динамические возможности автомобиля. Но в числе преимуществ осталась отменная ремонтопригодность и долговечность, то есть повышенный ресурс двигателя, благодаря простым конструктивным решениям от производителя.

В устройство двигателя заложен 1.4-литровый 8-клапанный мотор, что подтверждает идентичность компоновки и схожесть конструктивных аспектов обоих двигателей.

  • увеличился объем цилиндров (мотор 1.6 л.), что дало возможность прирастить мощность в паре с моментом и улучшить динамические характеристики модели;
  • на 11% повысилась отдача агрегата (до 82 «лошадок» у 8-клапанной версии), такое устройство двигателя привело к росту момента до отметки в 132 Нм;
  • претерпела корректив система охлаждения (необходимость данной доработки вызвана приростом мощности мотора);
  • кардинальных конструктивных изменений контур охлаждения не получил, а его элементы доработаны с целью достичь большей производительности, для чего были интегрированы некоторые новые компоненты, что привело к повышению ресурса и эффективности функционирования системы, особенно на критических режимах работы;
  • прирост мощности до 102 л. с. достигнут благодаря применению в узлах цилиндропоршневой группы и клапанном механизме новых компонентов:
  • число клапанов возросло вдвое (с 8-ми до 16-ти), что обеспечило лучшее наполнение камер сгорания смесью и привело к приросту мощности и динамических возможностей;
  • существенно увеличился ресурс мотора из-за использования деталей из новых, более прочных сплавов;
  • после применения ранее указанных конструктивных решений в обновленных моторах разработчикам Рено Логан удалось достичь существенной топливной экономичности:
  • 1.5 литра на дистанции 100 км на мотор 1.6 с 16-клапаннами;
  • 1.0 литр в случае с 8-клапанными версиями двигателей.

Все эти новшества позволили в существенной степени сделать мотор 1.6 л. более современным (особенно 16-клапанную версию), ресурс двигателя стал более высоким. Хотя прогрессивных и инновационных конструктивных решений разработчиками применено не было, данная модернизация двигателей для Рено Логан все равно позволила привлечь к обновленной модели многочисленную армию новых потенциальных клиентов.

Обновление 1.6-литрового агрегата не ограничилось только применением 16-клапанного механизма головки блока. Достижение прироста тягово-мощностных характеристик было осуществлено благодаря существенным преобразованиям, в числе которых присутствуют:

  • повышение уровня производительности впускной и выпускной систем, что явилось необходимой мерой для вывода моторов на передовой уровень экологического стандарта;
  • применение новых элементов в контуре охлаждения, что позволило ощутимо улучшить эффективность ее функционирования;
  • замена генератора на вариант повышенной производительности для модели Рено Логан, что обеспечило возможность справляться с возросшими на этот узел нагрузками (теперь мощность варьирует от комплектации модели)

Все эти новшества позволили в существенной степени сделать мотор 1.6 л. более современным (особенно 16-клапанную версию), ресурс двигателя стал более высоким. Хотя прогрессивных и инновационных конструктивных решений разработчиками применено не было, данная модернизация двигателей для Рено Логан все равно позволила привлечь к обновленной модели многочисленную армию новых потенциальных клиентов.

Особенности восьмиклапанных двигателей

Восьмиклапанные двигатели имеют на каждый цилиндр по два клапана, один из которых предназначен для впуска топливно-воздушной смеси, а через второй клапан отработанные газы выходят из камеры сгорания. В движение такие клапаны приводятся за счёт распредвала, а уже сам распределительный вал приходит в движение от цепи или ремня газораспределительного механизма. Такая конструкция силовых агрегатов отличается простотой и чаще всего встречается на бюджетных машинах.

Одним из преимуществ восьмиклапанных двигателей является простота конструкции, что позволяет обеспечить необходимую надежность, простоту обслуживания и ремонта. Восьмиклапанные двигатели оказались не столь требовательными к качеству бензина и моторного масла. Это позволяет несколько сэкономить на обслуживании двигателя, а автовладельцу не требуется постоянно думать о том, на какой заправке можно заправляться, а на какой АЗС может быть некачественное топливо.

Если же говорить о минусах таких восьмиклапанных двигателей, то необходимо отметить их несколько большие показатели расхода топлива, худшую динамику, в особенности, если сравнивать с 16-клапанными моторами. Также такие двигатели требуют регулярной ручной настройки системы выпуска, однако при наличии должного опыта работы весь сервис можно выполнить самостоятельно.

Сравнение стоимости покупки и обслуживания

Наиболее важным фактором при выборе ДВС, обычно становится цена и стоимость обслуживания двигателя

Если ваш автомобиль будет эксплуатироваться вдали от крупных городов, хороших автосервисов и крупных магазинов запчастей, а заправлять его качественным топливом также нет никакой возможности – стоит обратить внимание на автомобили с 8-клапанным двигателем. Обычно автомобили с 16-клапанными двигателями новее и технологичнее, поэтому и стоят дороже

Но так далеко не всегда. На многие автомобили автомобилист сам может выбрать тип двигателя, которым будет пользоваться в дальнейшем. То есть на одну и ту же машину устанавливают разные типы двигателей.

Сложность и стоимость ремонта

К сожалению, в наше время, в некоторых местах, тяжело найти действительно качественное топливо. Многие автолюбители выбирают самый дешевый бензин, из-за того, что хотят сэкономить. Поэтому нередки случаи, когда 16-клапанные двигатели выходят из строя из – за примесей. Они содержатся в некачественном бензине.

Ремонтировать подобные агрегаты обычно сложно и дорого. Причина этому – сложное устройство мотора и как следствие для ремонта необходимо использовать сложное и дороге оборудование. Запасные части 16-клапанного ДВС обычно стоят дороже, чем на 8-клапанный двигатель. Кроме того, поменять их самому, как правило, гораздо сложнее. Это неудивительно, ведь в 16-клапанном двигателе банально больше деталей и механизмов.

Автолюбители сталкиваются с проблемой деформации клапанов. Это касается определенных устаревших модификаций мотора. Зачастую это оказываются 8-клапанные двигатели. На них есть риск того, что при обрыве ремня или цепи ГРМ, погнуться клапаны. Даже на современных автомобилях автолюбители хоть и редко, но сталкиваются с такой проблемой. Стоимость ремонта двигателя в таком случае, может оказаться очень большой

Поэтому всегда обращайте внимание на модификацию мотора, читайте отзывы владельцев о нем перед покупкой

Если вы хотите получить динамичный мотор и можете себе позволить периодически платить за его обслуживание, то 16-клапанный вариант выглядит предпочтительнее. 8-клапанный надёжен и проверен временем. Он идеально подойдёт для спокойной, размеренной езды. Обслуживать его гораздо дешевле и легче, чем более современный аналог. А в условиях узких городских улиц и светофоров, мощный двигатель вам может и не понадобится.

Возможность тюнинга двигателя

Думаю, вы уже поняли, что 16-клапанный вариант ДВС мощнее и эффективнее. Он позволяет добиться лучшей динамики по сравнению с 8-клапанным. Но всегда можно сделать тюнинг мотора и получить дополнительный прирост к динамике и максимальной скорости автомобиля. Если вы хотите дополнительно улучшить свой двигатель, сделать его ещё более мощным и эффективным, то вам следует знать, что тюнингу лучше поддаются 16-клапанные варианты. Обусловлено это тем, что имея два распределительных вала, 16-клапанник даёт больше пространства для тюнинга.

Это не значит, что 8-клапанный двигатель нельзя улучшить. Просто сделать это будет довольно сложно и дорого. В некоторых случаях такой тюнинг просто не имеет смысла.

8 или 16 клапанов

Сразу после появления современного 16-клапанного двигателя автолюбители стали задаваться вопросом, стоит ли использовать новый вид моторов или нет. И действительно ли он имеет ряд неоспоримых преимуществ. Дать однозначный ответ на этот вопрос нельзя. Зато мы точно поняли, в каких случаях 8 клапанов против 16-клапанов более предпочтительны и наоборот.

Первый вариант вам идеально подойдёт, если вы любите быструю и динамичную езду. Вам нужно уверено обгонять медленные автомобили и быстро ускоряться на светофорах и перекрестках. А также вы способны без труда оплатить относительно дорогостоящий ремонт или диагностику ДВС. Заправлять такой двигатель необходимо качественным, и обычно, дорогим топливом. Только в таком случае он послужит долго и исправно.

Зато вы получите мощный, экономичный, а кроме того, тихий и плавный мотор. Вам не придется самим устанавливать зазоры. За вас это сделают газокомпенсаторы. На 16-клапанных агрегатах вам не так страшно обрыв ремня ГРМ.

Если вы не хотите лишний раз заморачиваться с ремонтом или аналитикой двигателя, то смело выбирайте проверенный годами и миллионам автолюбителей 8-клапанный мотор. Ведь 8 клапанов отличаются от 16 тем, что вам не придется тратить много денег в случае поломки. Можно также заправлять недорогое топливо и не бояться за техническое состояние агрегата. Правда вам придется смириться с повышенным шумом и вибрацией от мотора.

Компрессор

Данный механизм создан для сжимания топлива, т.е. впускной смеси. Компрессоры могут быть механическими и турбонаддувными. Механический компрессор работает за счет коленчатого вала двигателя. Недостаток данной системы в том, что он приводит к значительной потере мощности и увеличению потребляемого топлива. Турбонаддувные компрессоры оснащены крыльчаткой турбины, раскручивающейся от давления выхлопных газов. Турбонаддувные механизмы более экономичны, они не затрачивают большого количества впускной смеси, но на малых оборотах уменьшают крутящий момент.

Для улучшения мощностных характеристик двигателей некоторых автомобилей, производители устанавливают несколько устройств. Последовательно установленные компрессоры обеспечивают бесперебойность в работе мотора, параллельно установленные компрессоры увеличивают характеристики автомобиля в пиковых режимах.

Отличия 16 клапанных двигателей ваз

16 клапанные двигатели ваз начали устанавливаться серийно на автомобили ваз десятого семейства. С начало устанавливались двигатели объемом 1.5 литра двигатель 2112, а потом на смену ему пришел 1.6 21124. Когда серийно начали выпускать автомобиль приора, на нее уже устанавливали двигатели 21126. Ну для начала давайте разберемся чем отличается двигатели 1.5 2112 от двигателя 21124 1.6, а потом перейдем к двигателю приора.

Основные отличия 16 клапанных двигателей ваз.

Итак, главное отличие мотора 2112 1.5 от мотора 21124 1.6 заключается в разных блоках цилиндров на фотографии изображен блок цилиндров от двигателя 1.6 его маркировка 11193, его принято называть высоким блоком так как его высота составляет 197.1 мм.

На двигатель 2112 1.5 устанавливается блок цилиндров 21083, его принято называть низким блоком, так как его высота составляет 194.8 мм.


Высотой блока принято считать расстояние от оси вращения коленвала до верхней поверхности блока. Следующее отличие заключается в разных коленчатых валах на двигатель 2112 1.5 устанавливается коленчатый вал девятошный с радиусом кривошипа 35.5 мм. При таком коленчатом вале ход поршня составляет 71 мм. На мотор 21124 объемом 1.6 устанавливаются коленчатый вал с радиусом кривошипа 37.8 мм. При таком коленвале ход поршня будет составлять 75.6 мм.

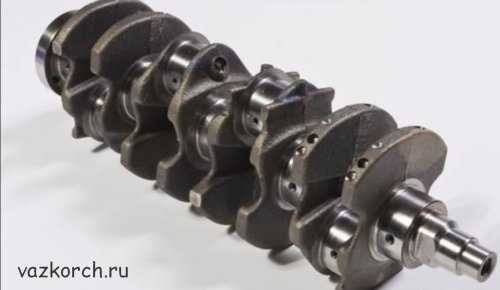

Соответственно за счет того что на двигатель 1.6 устанавливается высокий блок цилиндров и коленчатый вал с увеличенным радиусом кривошипа, все это позволило достигнуть объема 1.6 литра. Устройство двигателя автомобиля заключается и в поршнях, если посмотреть на них сбоку то разницы можно ни какой не увидеть.


Ну если посмотреть на них сверху то разница очевидна.


Слева изображен поршень от 1.5 справа от 1.6. Как можно заметить на поршнях от 1.6 циковки под клапана сделаны более глубокими, именно из-за этого при обрыве ремня грм на 1.6 клапана не гнет, а на 1.5 при обрыве ремня грм, так как циковки под клапана сделаны менее глубокими, то клапана у вас загнет. Я всем рекомендую, тем у кого 1.5 ставить поршни от 1.6, тем самым вы сэкономите себе массу нервов, времени и денег. Если где-нибудь на трассе у вас на 1.5 порвется ремень грм, то у вас загнет клапана и добраться до дома вы сможете только на эвакуаторе, а если вы себе поставите поршни от 1.6, вам нужно будет всего лишь добраться до ближайшей станции тех обслуживания на тросе или эвакуаторе и просто поменять ремень и ехать дальше. Для установки в 1.5 поршней от 1.6 рекомендуется устанавливать прокладку от приоры, для компенсации степени сжатия и для того чтобы не откатывать прошивку электронного блока.

Шатуны на обоих двигателях являются одинаковыми, а если ставить в блок 1.5 коленчатый вал от двигателя 1.6 то тогда нужно приобретать поршни со смещением, серийно ваз их не выпускает, зато их можно приобрести в интернет магазинах.

Различие головки блоков цилиндров на 1.5 и на 1.6 заключаются только в том что на головке от 1.6 увеличена площадь фланца под крепление ресивера, поэтому ресивер от 1.6 можно установить на головку блока от 1.5, но не наоборот.

Следующее отличие заключается в разных шкивах распределительных валов.

На 1.6 на шкивах метки для выставления ремня грм смещены на 2 градуса относительно аналогичных меток на шкивах от 1.5. Поэтому они не взаимозаменяемые и имеют свою маркировку.

Отличие так же в клапанных крышках двигателей, 1.6 комплектуется индивидуальными катушками зажигания, поэтому возле каждого свечного колодца на клапанной крышки есть отверстие для болта крепления индивидуальной катушки зажигания.

Клапанная крышка на двигателе 1.5 таких отверстий не имеет, так как 1.5 комплектуется модулем зажигания и для него на клапанной крышке присутствует две шпильки для его крепления.


Следующее отличие заключается в масло заливной горловине, на 1.6 горловина так же как и сама крышка имеет резьбу, а на 1.5 принцип крепления крышки масло заливной горловины похожа, как и на 8 клапанных девятках, без резьбы. Клапанная крышка на 1.6 в том месте где на крышке 1.5 устанавливается модуль зажигания, скажем так имеет сферу, а уже к этой сфере идут штуцера для вентиляции картерных газов двигателя. На 1.5 такой сферы нету так как там устанавливается модуль зажигания, и штуцера вентиляции картерных газов находятся в одной горизонтальной плоскости. На 1.6 они находятся в вертикальной плоскости.

Плюсы и минусы 8 клапанного двигателя

У такой схемы двигателя, несмотря на ее почтенный возраст, есть немало достоинств:

  • простота конструкции – в 8-клапанном двигателе значительно меньше изнашивающихся деталей, соответственно, и ремонт его будет проще и дешевле;
  • отсутствие гидрокомпенсаторов – моторам данного типа они попросту не нужны, поэтому конструкция дополнительно упрощается и удешевляется;
  • меньшая требовательность к характеристикам масла – 8-клапанные движки позволяют использовать смазку более низкого качества, которая заметно дешевле;
  • меньшая чувствительность к качеству бензина – большинство используемых сегодня 8-клапанников были разработаны в те времена, когда топлива лучше 92-го не было;
  • небольшие размеры – один распредвал занимает гораздо меньше места, поэтому такие моторы компактнее своих 16-клапанных собратьев, а это облегчает доступ к навесному оборудованию.

Однако есть здесь и немало существенных минусов:

  • меньшая мощность – впуск-выпуск через 2 клапана существенно лимитирует количество подаваемого в цилиндры топлива и общую мощность двигателя;
  • несколько больший расход топлива – уменьшенная пропускная способность 1 пары клапанов заставляет двигатель прикладывать больше усилий для выталкивания отработанных газов в коллектор, соответственно на это тратится больше энергии;
  • шум на больших скоростях – толкатели в процессе работы двигателя изнашиваются, образуются зазоры, из-за чего двигатель начинает ощутимо шуметь;
  • необходимость более частой регулировки клапанов – если это игнорировать, то производительность двигателя упадет, а расход топлива, наоборот, вырастет.

Какой силовой агрегат лучше выбрать

Если суммировать все перечисленные выше особенности, тогда становится понятно следующее:

  1. Мотор с 8 клапанами проще в обслуживании, дешевле в ремонте, лучше работает на топливе и масле низкого качества, хорошо подходит для установки ГБО. При этом такой двигатель потребляет больше топлива, отдает меньше мощности, является более вибронагруженным и шумным.
  2. Силовой агрегат с 16 клапанами позволяет добиться лучшей динамики, он мощнее, расходует меньше топлива, не так сильно вибрирует. Параллельно с этим возрастают требования к качеству топлива и смазки, увеличиваются затраты на обслуживание и ремонт.

Если стоит выбор из этих двух типов ДВС, тогда следует отдельно учесть индивидуальные предпочтения и особенности последующей эксплуатации. В случае, когда нужна динамика и экономичность, при этом автомобиль планируется обслуживать на профессиональной сервисной станции, тогда оптимально приобрести более технологичный 16 клапанный вариант.

Если же вопросы динамики, мощности и топливной экономичности не так важны, при этом планируется обслуживать машину самостоятельно для экономии или с учетом отсутствия возможности посещать СТО, тогда мотор с 8 клапанами выглядит более подходящим вариантом.

Еще добавим, что сегодня многие двигатели с 8 клапанами также оснащены гидрокомпенсаторами. Это значит, что требования к качеству масла и его своевременной замене для таких ДВС остаются повышенными. Также в большинстве случаев при обрыве ремня или цепи ГРМ на 8 клапанных агрегатах также гнет клапана.

Получается, главными их преимуществами остается более доступная начальная цена автомобиля, меньшая чувствительность к горючему и составу топливно-воздушной смеси, а также простота ремонта, особенно при самостоятельном обслуживании.

Пружины клапана

Пружина работает в условиях больших нагрузок. Основная её задача заключается в создании надёжной и плотной стыковки клапана и седла. Испытывая нагрузки, пружина может сломаться, зачастую это происходит по причине вхождения её в резонанс. С целью предотвращения этого явления, витки пружины делают с переменным шагом.

Так же можно изготовить коническую или двойную пружину. Двойные пружины обладают дополнительным плюсом, так как наличие двух деталей повышает надёжность механизма и уменьшает общий размер пружин.

Дабы исключить возможность резонанса в двойной пружине, направление витков внутренней и внешней пружин делают разными. Так же это позволяет удержать обломки детали, в случае поломки пружины, осколки задержатся между витками.

Пружины для клапанов изготавливают из проволоки, материал которой — сталь. После придания формы, изделие закаляют и подвергают отпуску. Для повышения прочности, обдувают воздухом с добавлением абразивного материала.

Что бы избежать коррозии, пружины обрабатывают оксидом цинка или кадмия. Концы пружин шлифуют и придают им плоскую форму. Это делается для более эффективной фиксации торцов пружин со специальными неподвижными тарелками в блоке цилиндров. Тарелки изготавливают из стали с низким содержанием углерода, верхнюю тарелку фиксируют на клапане при помощи сухарика.
