Отопитель ВАЗ 2107: печка ВАЗ, неполадки и ремонт

Печка дует слегка тёплым воздухом

С этим явлением наверняка сталкивался каждый обладатель вазовской классики, ибо все большие проблемы начинаются с малых.

Впрочем, и с диагностикой здесь дела обстоят не так просто, ибо причин того, почему с печки ВАЗ 2101-2104 дует тёплый или холодный воздух, может быть множество.

Например, из-за того, что мотор вентилятора отопителя вращается намного медленнее номинального режима работы. Такая неисправность является следствием окисления/загрязнения коллектора. Зачистка щёток коллектора или полная замена электродвигателя – возможные варианты ремонта.

К таким же результатам обычно приводит заедание подшипника – диагностируется по появлению скрипов со стороны печки, которые со временем усиливаются, вплоть до заклинивания вала якоря.

Второе распространённой причиной, почему печка ВАЗ-2101 греет плохо – недостаточный прогрев мотора. Если стрелка температурного указателя не поднимается до положенных 90 градусов, можно предположить, что заклинило термостат, причём в положении, когда ОЖ постоянно циркулирует по большому контуру. В этом случае потребуется замена термостата, которую на «копейке» производят самостоятельно:

  • работать нужно с остывшим силовым агрегатом, установленным на ровной площадке;

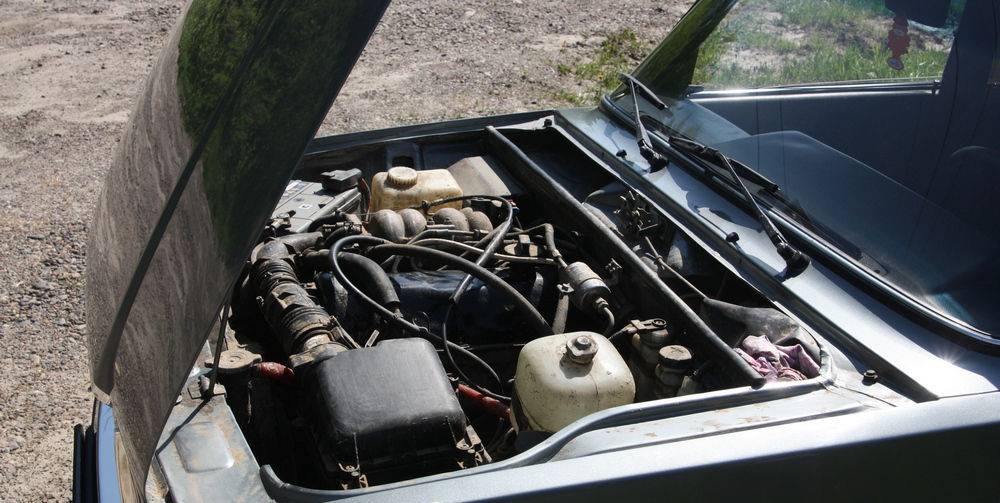

  • откручиваем пробки основного радиатора и расширительного бачка;
  • сливаем антифриз в предварительно подготовленную ёмкость подходящего объёма (порядка 3 литров);
  • закручиваем сливную пробку;
  • отвёрткой с плоским наконечником ослабляем хомуты патрубков, присоединённых к термостату;
  • демонтируем термостат;
  • заменяем его на заведомо работоспособный;
  • производим все остальные работы в обратном порядке.

После того, как ОЖ долита до нормы, запускаем мотор и следим, как ведёт себя термостат, ощупывая его патрубки – нижний должен оставаться холодным, пока двигатель не прогреется до 85-90 градусов.

Воздуховод отопителя ВАЗ-2101

Другой часто встречающейся причиной, из-за которой не греет печка ВАЗ-2101, является загрязнение печного радиатора. В результате теплоотдача устройства резко снижается (чему способствует как ухудшение циркуляции тосола, так и уменьшение теплоотдачи по причине налипания на внешних и внутренних стенках трубок накипи и других загрязнителей).

Как узнать, что в недостаточном количестве тепла виновен забитый радиатор? Очень просто: при разогретом двигателе проверить на ощупь подводящий и отводящий шланги. Если первый – горячий, а второй намного холодней – очевидно, что потери тепла происходят именно в печном радиаторе.

Его можно подвергнуть ревизии, но лучше заменить на новый – решение принимается после его демонтажа по результатам осмотра.

Приводим алгоритм демонтажа печки «копейки»:

в пользовательской инструкции рекомендуется слить тосол, однако в данном случае из-за потери незначительного объема жидкости этого можно и не делать (выльется не более литра антифриза);
со стороны моторного отсека ослабляем хомуты на фланцах радиатора и стаскиваем патрубки

Работать нужно осторожно – шланги обычно прикипают, и чтобы их снять, придётся приложить немало усилий;
откручиваем крышку резинового уплотнителя, демонтируем его;
переходим в салон, откручиваем саморезы, удерживающие панель автомагнитолы (при её наличии);
ослабляем крепёж привода краника печки, отсоединяем тросик;
откручиваем скобы крепления кожуха вентилятора;
сдвигаем кожух вниз и влево – полностью его демонтировать не удастся из-за электропроводки;

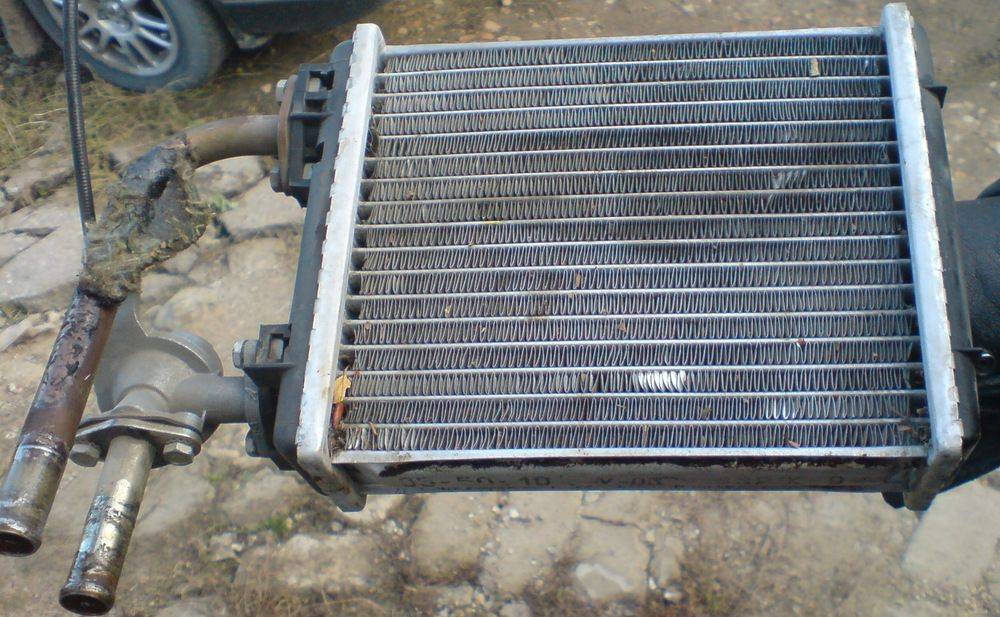

вытаскиваем печной радиатор из кожуха.. Вентилятор печки ВАЗ-2101. Вентилятор печки ВАЗ-2101

Вентилятор печки ВАЗ-2101

Теперь можно приступать к тщательному осмотру радиатора, а также краника печки. Если на трубках имеются следы сквозной или почти сквозной коррозии, дальнейший осмотр можно прекратить – отремонтировать такой радиатор не удастся.

Если состояние радиатора более-менее сносное, можно попытаться его прочистить, используя магазинные или «народные» средства.

Проверяем также, не заедает ли рукоятка краника – обычно такое происходит, если печкой длительное время не пользовались (не включали на протяжении всего теплого времени года). Меняем краник, если на его поверхности также обнаружены следы подтекания.

При монтаже нового или отреставрированного радиатора не забываем установить новые прокладки, которые можно предварительно смазать силиконом – это предотвратит возможные течи. Эту же операцию проделываем в отношении резиновых патрубков, подсоединяемых к радиатору. Доливаем необходимое количество тосола и проверяем работу печки, а также герметичность всех соединений.

Устройство отопителя ВАЗ 2107

Устройство печки ВАЗ-2107 включает в себя такие составные элементы:

  • корпус с установленными в нем заслонками;
  • радиатор печки;
  • вентилятор с электродвигателем;
  • воздуховоды;
  • механизм управления заслонками.

В устройстве системы отопления салона не используются электронные составляющие или сложные узлы, поэтому печка надежная и простая в эксплуатации и обслуживании.

Источником тепла в системе обогрева салона ВАЗ-2107 выступает жидкость системы охлаждения силовой установки. Отдача тепла выполняется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. Конструкцией предусмотрено отключение подачи разогретого антифриза в радиатор отопителя путем специального крана, врезанного в патрубок подачи охлаждающей жидкости.

Из корпуса поток воздуха распределяется в нескольких направлениях – на лобовое стекло, в центр салона, на боковые стекла и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. К боковым стеклам воздух подается посредством воздуховодов, проходящих внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет воздушный поток. Такие же дефлекторы расположены и на передней панели в центральной части, через которые воздух подается в центр салона. В зону ног разогретый воздух поступает прямо из корпуса.

В печке ВАЗ-2107 предусмотрено принудительное создание воздушного потока. И делается он с помощью вентилятора с приводом от электродвигателя, расположенным в корпусе печки под радиатором. Электромотор работает в двух режимах – с разной скоростью вращения.

Для распределения потоков воздуха отопитель оснащен тремя заслонками. Первая из них – заслонка воздухопритока. С ее помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам – либо в зону лобового стекла, либо к центральному и боковым дефлекторам. Третьей заслонкой регулируется подача воздуха в зону ног. Первые две заслонки управляются с помощью ползунов механизма управления, третья – отдельным рычагом, расположенным сбоку центральной консоли возле педального узла.

Воздух в салон из улицы подается через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.

Если не работает электродвигатель отопителя (моторчика печки) Ваз-2107

Не включается электродвигатель отопителя на первой , второй или обоих скоростях. Проверяем предохранитель №1 в монтажном блоке, плотность соединения штекеров и разъемов. Если не помогло, проверяем все по этой схеме. Чаще всего выходит из строя переключатель, бывает, что собирая печку забывают соединить штекеры.

Схема подключения мотора отопителя Ваз-2107

Путь тока в цепи электродвигателя отопителя: Вывод (клемма) «30» генератора – розовый провод – контакт «1» разъема «ш10» монтажного блока – токоведущие дорожки монтажного блока – контакт «4» разъема «ш1» монтажного блока – коричневый провод – контакт «30/1» замка зажигания – замкнутые контакты внутри замка зажигания – контакт «15» замка зажигания – голубой провод – контакт «1» разъема «ш14 монтажного блока – предохранитель №1 – контакт «4» разъема «ш3» монтажного блока – желто голубой провод – контакт «L» переключателя электродвигателя. Для первой скорости (малые обороты) – замкнутые контакты переключателя — контакт «V» переключателя электродвигателя – пурпурный (красный) провод – дополнительный резистор 1,5 Ом (установлен внутри корпуса печки) – штекерный разъем — красный провод – мотор печки- черный провод – корпус автомобиля – клемма «-« аккумулятора или корпус генератора. Для второй скорости (большие обороты) — …замкнутые контакты переключателя — контакт «H» переключателя электродвигателя – черно голубой провод – штекерный разъем – мотор печки — … Внутри корпуса мотора красный и черно голубой провода спаяны между собой.

Если мотор отопителя «свистит»- издает противный громкий звук, то о причинах это видео

Замена вентилятора


Вентилятор ваз 2107

При неправильной работе отопителя всегда возникает своеобразный гул, который не проходит со временем. Гул – это не причина заменять отопитель полностью. Достаточно будет просто сменить вентилятор и все. Конечно же, можно воспользоваться услугами фирм, где проводят работы такого уровня, а можно все сделать самому. Тем более что данный вид работ не отличается никакой особой сложностью. В современных моделях Ваз, таких как «десятка» или «пятнашка», заменить вентилятор более проблематично, чем на старых моделях. Объясняется это более разветвленной системой отопления и вентиляции на современных вазовских моделях. Общий процесс работы по замене вентилятора можно разделить на три составляющие: демонтаж, ремонт и сборку. И если все провести правильно, полная замена отопителя на ваз 2107 будет уже не нужна.

Демонтаж

Разбор вентилятора печки Ваз

Начинаем процесс разборки вентилятора:

  • для автомобиля подготавливаем рабочее место;
  • рычаг печки, самый нижний, переводится в крайнее правое положение от водителя;
  • демонтируется панель приборов;
  • извлекается бардачок и полка, которая расположена ниже;
  • демонтируется также центральная консоль с магнитолой;
  • ключом на 7 откручивается и снимается тяга, управляющая заслонкой;


Тяга, управляющая заслонкой

  • ключом на 10 откручивается гайка, которая фиксирует кожух радиатора отопителя;
  • откручивается также гайка, находящаяся за бардачком (она фиксирует правый воздухоотвод);
  • отверткой отсоединяется воздухоотвод, который держится на кожухе радиатора системы отопления автомобиля;
  • демонтируется также кожух вентилятора, а затем и сам вентилятор;
  • извлекаются резиновые прокладки, находящиеся на корпусе кожуха;
  • отсоединяется красный провод положительного заряда;
  • отверткой извлекается стопорное кольцо, расположенное на ведущем вале;
  • извлекаются также крыльчатки вентилятора, а затем регулировочные кольца вала.

На данном этапе разборку вентилятора можно назвать законченной. Чтобы все работы проходили без проблем, следует пользоваться правильными инструментами. Отвертка, при помощи которой снимается кожух радиатора, должна быть с широким лезвием, а на ключи нужно иметь удлинитель, если гайки будут находиться слишком глубоко. Отопитель 2107, замена которого будет рассмотрена ниже, имеет в наличии много деталей и соединений, отличающихся сложностью крепления.

Ремонт

Ремонт вентилятора автомобиля

На ваз 2107 вентилятор отопителя, замена которого представлена ниже, подразумевает смену старой детали на новую. После того, как снимается вентилятор, следует начать его ремонт. Можно воспользоваться другим вентилятором, более мощным, хотя это не рекомендуется. Ведь в таком случае нужно будет модернизировать всю отопительную систему автомобиля, а не то она быстро придет в негодность. Сам ремонт не занимает много времени, так как основные действия бывают связаны с демонтажем и сборкой. Ремонт подразумевает замену старого вентилятора на новый. В некоторых случаях меняют крыльчатку или электродвигатель отопителя.

Сборка

На ваз 2107 замена вентилятора отопителя продолжается. Последующим этапом работы с вентилятором является его сборка. Начинаем:

  • устанавливаем регулировочные кольца, а также крыльчатку вентилятора на вал;
  • также ставятся стопорные кольца;
  • положительный заряд подсоединяем к системе;
  • после этого вентилятор устанавливается на место, а крепление осуществляется при помощи скоб пружинного типа;
  • подсоединяем магнитолу;
  • затем устанавливаем бардачок, панель приборов и вещевую полку.

Замена вентилятора отопителя ваз 2107

Замена вентилятора отопителя на ваз 2107 не обходится без некоторых секретов, знать которые необходимо. Еще бы, ведь замена вентилятора отопителя автомобиля ваз 2107 – процесс не простой, а сложный и требующий тщательного внимания.

Вентиляция салона ВАЗ 2107

Наружный воздух может поступать в салон автомобиля:

— при опущенных стеклах дверей;

Рис. 2–3. Органы управления вентиляцией и отоплением салона: 1 — боковые сопла; 2 — регулятор притока наружнего воздуха; 3 — рычажок изменения направления потока воздуха; 4 — центральные сопла; 5 — рычаг управления краном отопителя; 6 — рычаг управления крышкой люка воздухопритока; 7 — распределительный рычаг; 8 — выключатель обогрева заднего стекла; 9 — рычаг крышки отопителя; 10 — трехпозиционный переключатель электровентилятора отопителя

— через верхние сопла на панели приборов, если переместить вправо распределительный рычаг 7 (рис. 2–3) и рычаг 6 управления крышкой люка воздухопритока;

— через боковые сопла 1 на панели приборов, если переместить вправо рычаг 6, а рычаг 7 влево;

— через отверстия кожуха отопителя, если открыть рычагом 9 крышку отопителя и переместить рычаг 6 вправо;

— через центральные сопла 4 напрямую с коробки воздухопритока при движении автомобиля, если регуляторами 2 открыть заслонки сопел (летний обдув).

Перемещением рычажка 3 в горизонтальном и вертикальном направлениях меняется направление воздушного потока из сопла.

В среднем положении рычага 7 и в правом крайнем положении рычага 6 воздух будет поступать как через верхние, так и через боковые сопла.

В случае движения автомобиля с небольшой скоростью можно увеличить количество поступающего воздуха, включив электровентилятор отопителя переключателем 10.

Как выявить проблему и устранить её

Есть несколько причин, по которым печка дует холодным воздухом или не работает вовсе. В этом случае необходимо действовать следующим образом:

  1. Проверить краник на предмет открывания.
  2. Способна ли заслонка подачи холодного воздуха закрываться.
  3. При работающем автомобиле проверяем печку (радиатор отопителя) на предмет нагревания.

Замена радиатора

Если проблема заключается в радиаторе и требуется его замена, то действовать необходимо следующим образом:

  1. Сливаем жидкость.
  2. Откручиваем два хомута с моторного отсека, которые располагаются на радиаторных патрубках. Снимаем шланги.
  3. Откручиваем и снимаем крепёж на резиновом уплотнителе.
  4. Демонтируем панель радиоприёмника и крепёж троса на приводе крана отопителя. Для выполнения этой работы потребуется ключ на 7.
  5. Дальше в ход идёт отвёртка, при помощи которой снимаются 4 пружинные скобы с кожуха вентилятора. Кожух опускается вниз и сдвигается влево, после чего радиатор может быть вытащен.
  6. Теперь можно внимательно рассмотреть радиатор, реанимировать его или заменить на новый. Сборка осуществляется в обратной последовательности и никаких сложностей не предполагает.


Поломка радиатора – частая причина неработающей печки

Восстанавливаем обдув стекла

Печка, которая устанавливается на ВАЗ-2107, имеет некоторые конструктивные особенности, из-за которых левый патрубок часто недостаточно хорошо обдувает стекло. Мириться с таким неудобством зимой — дело трудновыполнимое. Поэтому стоит поработать над устранением этой проблемы. Действовать необходимо по следующей схеме:

  1. Снимаем дефлектор с патрубка, поддев одну из его сторон отвёрткой.
  2. Корпус дефлектора удерживается на торпеде при помощи небольших усиков. Просовываем внутрь руку и вытаскиваем его.
  3. 50-миллиметровый вентилятор с компьютера необходимо расположить по центру демонтированного корпуса и нанести пометки в соответствующих местах.
  4. В пластиковом корпусе при помощи канцелярского ножа, ножовки или острого ножа создаются разрезы на местах пометок.
  5. Пластик легко отламывается по линии надрезов и получается проём, в который устанавливается вентилятор. Он должен плотно располагаться на своём месте.
  6. Возвращаем внутренности дефлектора на место. Внутренние лопасти не смогут вращаться на полную силу из-за произведённых изменений.

Прочие мелкие неисправности


Самостоятельный поиск и устранение мелких проблем – удобный навык для любого автолюбителя

После таких действий будет легко определить причины поломки. А они могут быть следующими:

Если кран работает исправно, но печка нагревается только при больших оборотах двигателя и при таких условиях начинает дуть тёплым воздухом, то неисправность стоит искать в помпе или протечке охлаждающей жидкости. Чтобы найти протечку необходимо тщательно исследовать необходимую зону салона. При нахождении подтёков требуется заменить шланги, подтянуть или установить новые хомуты

Не стоит обделять вниманием крышку на расширительном бачке. Герметичность — это главное условие, при котором отопитель сможет нормально функционировать.
Протечки могут также возникать из-за ржавения радиатора, кранов и прочих элементов системы отопления. В этом случае достаточно просто заменить необходимую деталь и наслаждаться комфортной ездой.
Герметичность можно проверить ещё одним нехитрым способом

Включаем двигатель и ждём 10 минут. За это время расширительный бачок должен нагреться. Если этого не случилось, то можно говорить про отсутствие давления, которое необходимо для подачи тосола или антифриза в печку отопителя.
Если вы заметили, что автомобиль сильно нагревается при стоянии в пробке, то можно говорить про отсутствие необходимого давления

В этом случае достаточно просто заменить необходимую деталь и наслаждаться комфортной ездой.
Герметичность можно проверить ещё одним нехитрым способом. Включаем двигатель и ждём 10 минут. За это время расширительный бачок должен нагреться. Если этого не случилось, то можно говорить про отсутствие давления, которое необходимо для подачи тосола или антифриза в печку отопителя.
Если вы заметили, что автомобиль сильно нагревается при стоянии в пробке, то можно говорить про отсутствие необходимого давления.

Печка может забиваться различным мусором и покрываться изнутри окисями различных веществ. В этом случае необходимо вычищать мусор и заниматься очищением системы.

Автовладелец должен быть готов к мелким проблемам и уметь быстро их устранить. Например, с наступлением зимы у многих владельцев ВАЗ-2107 не греет печка и бежать с этой проблемой к специалистам не всегда удобно.

РЕМОНТ И ЗАМЕНА ОТДЕЛЬНЫХ ЭЛЕМЕНТОВ СИСТЕМЫ ОТОПЛЕНИЯ

Помимо радиатора, в систему отопления входят вентилятор с электродвигателем, кран и блок управления.

ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА

Электродвигатель печки считается одним из самых слабых мест ВАЗ 2107. Это обусловлено материалом втулок, на которых вращается ротор. При износе этих втулок работа вентилятора сопровождается характерным свистом. Это происходит через два-три года эксплуатации автомобиля. Электродвигатель можно привести в рабочее состояние с помощью чистки и смазки. Однако через непродолжительное время снова появится свист со стороны вентилятора печки. Специалисты в таких случаях рекомендуют заменить штатный электродвигатель на новый — подшипниковый. В результате свист пропадёт, а надёжность узла увеличится. Процесс замены связан с определёнными трудностями, так как расположен электродвигатель в довольно труднодоступном месте. Тем не менее после установки подшипниковый моторчик гарантированно проработает несколько лет.


Заводской электродвигатель вентилятора печки ВАЗ 2107 обычно меняют на подшипниковый

КРАН ОТОПИТЕЛЯ

Кран отопителя меняется при заклинивании, протекании и в других случаях, когда его ремонт невозможен. Специалисты рекомендуют в этом случае устанавливать керамический кран.

Металлический кран отопителя обычно открывается осенью и закрывается весной. В периоды простоя он может закиснуть, покрыться накипью и просто выйти из строя. Результат может быть крайне неприятным для автовладельца. Эти недостатки отсутствуют у керамического крана. На керамике практически не накапливается накипь, и она не подвержена коррозии. В результате даже после длительного простоя кран отопителя будет находиться в работоспособном состоянии.


Штатный кран печки ВАЗ 2107 часто меняют на керамический

БЛОК УПРАВЛЕНИЯ

Управление системой отопления осуществляется из салона ВАЗ 2107 несколькими рычагами на панели приборов, связанными с управляемыми элементами гибкой тягой (стальной проволокой). С помощью этих рычагов можно:

  • регулировать степень открытия воздушных заслонок;
  • открывать и закрывать кран отопителя;
  • распределять воздушные потоки между лобовым и боковыми стёклами;
  • осуществлять забор воздуха из подкапотного пространства.


Каждый из рычагов блока управления отвечает за работу определённого узла

Кроме этого, имеется ещё и нижняя заслонка (воздухораспределительная крышка), которая управляется специальным рычагом, расположенным под панелью приборов со стороны водителя.

Таким образом, большую часть работ по ремонту, обслуживанию и замене элементов системы отопления ВАЗ 2107 любой автовладелец может выполнить самостоятельно. Кроме этого, рекомендации специалистов помогут своими руками осуществить доработку печки и сделать её работу более эффективной.

Способ тринадцатый – ну это уж совсем для экстремалов!

Если вам приходится часто оказываться в ситуациях, когда приходится бороться с холодом в машине (например, вы путешественник), то можно с собой в дорогу брать обычную дровяную печь. Если не верите, посмотрите:

Настоящая печь в автомобиле

Ну как? Поверили? Дровами или хворостом можно запастись на халяву, к примеру, если ваша вынужденная остановка произошла в лесу или рядом со старым и полуразвалившимся зданием, в котором немало досок.

Если заглох автомобиль зимой, то не отчаивайтесь. Вооружившись каким-нибудь отопителем из вышеперечисленных и изучив все описанные советы, вы не замерзнете и выживите в суровых погодных условиях. Даже оказавшись ночью в автомобиле, один на один с холодной и суровой зимой, в салоне можно будет создать все условия, аналогичные домашнему комфорту. Так что, не вешать нос автомобилисты!

Промывка системы

Регулярно необходимо осуществлять промывку. Делается она несложно, достаточно только применить специальный раствор, предназначенный для этой цели. Заливаете его в систему, запускаете двигатель и даете ему прогреться до рабочей температуры. После этого глушите мотор, сливаете раствор и повторяете процедуру 2-3 раза, только используйте чистую воду. Растворы, предназначенные для промывки, очень агрессивны и способны разрушить резину и металл при долгом контакте.

Обратите внимание, перед сливом жидкости из системы необходимо выждать некоторое время, чтобы температура снизилась до безопасного значения – порядка 50 градусов. Если имеются повреждения, то проведите ремонт. Система охлаждения ВАЗ-2107 имеет два сливных отверстия – на радиаторе и блоке цилиндров

И не забывайте открывать кран печки при промывке, чтобы в радиатор попадал раствор. Цена данной процедуры на СТО колеблется в интервале 500-700 рублей. Это не так уж много, по сравнению с ремонтом

Система охлаждения ВАЗ-2107 имеет два сливных отверстия – на радиаторе и блоке цилиндров. И не забывайте открывать кран печки при промывке, чтобы в радиатор попадал раствор. Цена данной процедуры на СТО колеблется в интервале 500-700 рублей. Это не так уж много, по сравнению с ремонтом.

Устройство печки

Печка состоит из следующих частей:

  1. Отопитель, в нем установлен радиатор печки (на рисунке обозначен цифрой 5), он нагревает проникающий снаружи воздух;
  2. Вентилятор печки, или моторчик (на рисунке обозначен цифрой 14), он нагнетает поток теплого воздуха в салон, он закреплен в специальном кожухе (на рисунке обозначен цифрой 16) на эластичных подушках, которые гасят его вибрацию;
  3. Система управления печкой — кнопка вентилятора (на рисунке обозначен цифрой 18), три ручки управления режимами отопления — обдув на стекла, забор воздуха из салона или с улицы и открытие и закрытие крана печки.

1 , 9 – воздуховоды обогрева боковых стёкол слева и справа; 2 — воздуховод обогрева лобового стекла; 3 — кожух радиатора; 4 — крышка воздухозаборника; 5 — радиатор отопителя; 6 — кран радиатора; 7, 8 шланги радиатора для подвода и отвода горячей жидкости системы охлаждения; 10 — поворотные дефлекторы; 11 — заслонка воздуховода; 12 — воздухораспределительная крышка; 13 — направляющий кожух вентилятора; 15 — рычаг воздухораспределительной крышки; 17 — тяги управления; 19 — центральный воздуховод.

Системы отопления работает в следующем порядке:

  • Воздух для отопления поступает снаружи, через воздухозаборники на капоте.
  • Под капотом находится специальная коробка, изолированная уплотнителем из резины, для притока воздуха.
  • С нее воздушный поток направляется в печку.
  • Далее воздух подогревается радиатором, который питается тосолом, антифризом. Степень нагрева регулируется краном отопителя. Краник управляется гибкой тягой, при помощи рычага управления.
  • Воздух при высокой скорости движения авто может поступать в салон, без включенного вентилятора. Поэтому на большой скорости можно пользоваться печкой без дополнительной нагрузки электросеть автомобиля. Включение отопителя салона осуществляется переключателем вентилятора, имеющего три положения – нейтральную и две скорости включения: маленькую и высокую. Скорости обеспечиваются за счет резистора, он увеличивает сопротивление цепи и снижает скорость движения вентилятора.
  • Вентилятор разгоняет теплый поток воздуха по воздуховодам в стороны, на боковые стёкла для хорошей видимости зеркал заднего вида, и в дефлекторы решёток, которые можно изменять направление потока воздуха для лучшего обдува. Также идет поток тёплого воздуха по воздуховоду для обдува лобового стекла.

Выше на рисунке синим цветом показана схема циркуляции холодных потока воздуха, а оранжевым – схема движения теплого потока воздуха. Основные части системы отопления:

1 — крышка распределения воздуха; 2 – электродвигатель вентилятора; 3 – вентилятор, корпус крыльчатки; 4 – кран отопителя; 15 – радиатор.

Управление печки осуществляется:

  • Изменением положения нижней крышки кожуха вентилятора при помощи рычага (вниз-вверх);
  • Изменением положения рычагов блока управления (заслонки обогрева боковых стёкол и лобового стекла, крышки притока воздуха).

Какие поломки в системе отопления чаще всего происходят

  • Подтекание краника радиатора, патрубков, корпуса радиатора;
  • Неисправность электрооборудования (предохранитель, переключатель режимов, окисление проводов, моторчик). Предохранитель вентилятора находится в монтажном блоке предохранителей под номером F1 номиналом 10А, ниже представлена схема монтажного блока.

Замена краника печки

На автомобиле ВАЗ 2107 иногда краник может подтекать или вообще закиснуть. Им приходится пользоваться интенсивно и поэтому он часто выходит из строя. Прежде, чем приступить к замене крана, приобретите набор прокладок для него. Краник меняется при остывшем двигателе.

Последовательность действий при замене:

  1. Ослабляем хомут подводящего патрубка (нижний) и снимаем с крана;
  2. Нижним рычагом, в блоке управления, закрываем заслонки;
  3. Снимаем бардачок;
  4. Демонтируем воздуховод за бардачком — для этого отсоединяем его от бокового дефлектора и снимаем его с корпуса отопителя. Теперь ключом на 7 ослабляем тягу крана и снимаем её.

Ключом на 10 откручиваем кран от радиатора;

  • Отсоединяем патрубок и снимаем кран отопителя, может побежать тосол, его следует собрать в емкость;
  • Ключом на 10 откручиваем патрубок от краника;

Разъединяем кран и патрубок. На этом все, снятие крана закончено.

Причины замены

Замена мотора печки ВАЗ-2107 происходит по нескольким причинам. Рассмотрим самые распространённые случаи, когда нужен новый вентилятор отопителя ВАЗ-2107.

  1. Ужасный звук с характерным визгом. Если такой визг появился при разогреве машины, лучше не смазывать мотор, как делают многие, а заменить вентилятор отопителя ВАЗ-2107.
  2. Не идёт воздух и не прогревается салон — ничего не остаётся, как снять и поменять моторчик печки на ВАЗ-2107.
  3. Поток воздуха очень слабый.
  4. Салон прогревается крайне медленно.

Помните, что хорошо работающую систему будет почти не слышно, так как утеплитель и другие материалы в идеале заглушают звук очень хорошо. Однако, если что-то сломалось, вы запросто сможете это починить.

Модернизация отопителя ВАЗ 2107

Всем автолюбителям известно, что плохо греет печка ВАЗ 2107, да и работает она шумно. Поэтому она часто подвергается модернизации. Множество советов по поводу совершенствования данного устройства с фото и видео есть в интернете. Большинство автовладельцев пытались улучшить работу печки своими руками. Однако должного  эффекта от этого не получалось. К примеру, самостоятельно можно:

  • уплотнить стыки воздуховодов с соплами,
  • перераспределить воздушные потоки.

Но температура в салоне в целом останется на прежнем уровне. А вот чтобы в салоне стало тепло и уютно, требуется увеличение количества подаваемого тепла при помощи радиатора. Вся проблема кроется в заводском вентиляторе печки, который  слишком мал и  не создает нужного воздушного потока. В связи с этим требуется замена вентилятора.

Если сравнить вентиляторы двух моделей авто, то можно увидеть, что моторчик печки ВАЗ 2107 при вращении с частотой 3000 оборотов в минуту потребляет ток около  4,5 А. Моторчик же вентилятора на ВАЗ 2108  при 4100 оборотах в минуту потребляет 14 А. Порядок  доработки отопителя следующий:

Производится снятие в салоне нижней части печки – кожух, на котором сверху закреплен обычный вентилятор.
Стандартный электровентилятор полностью снимается, он больше не понадобится.
Аккуратно срезается  один их аэродинамический гребеней, что  подают воздух к ногам водителя и пассажира, так как моторчик от модели 2108 намного длиннее.
Крыльчатка убирается, а все функции отдаются стандартному пятилопастному вентилятору.
Дырка в крыльчатке немного увеличивается в диаметре, в нее аккуратно засовывается новый вал

Важно следить, чтобы новая конструкция стала на новое место надежно.
Перед установкой нового вентилятора нужно подключить его напрямую и проверить его работоспособность.
Заменяется встроенный резистор, главная задача которого — обеспечение относительно тихой работы вентилятора. Новый вентилятор из-за большого количества перегоняемого воздуха создает сильный шум. Лучший вариант замены —  резистор, устанавливаемый на автомобиль ВАЗ 2108.
Заменяется выключатель вентилятора на модель от того же авто, что и вся конструкция

Причина —  во время длительной работы печки подается совсем другой ток, в результате чего через некоторое время стандартная кнопка включения просто расплавится.

Лучший вариант замены —  резистор, устанавливаемый на автомобиль ВАЗ 2108.
Заменяется выключатель вентилятора на модель от того же авто, что и вся конструкция. Причина —  во время длительной работы печки подается совсем другой ток, в результате чего через некоторое время стандартная кнопка включения просто расплавится.

Шум от обновленного устройства будет немного больше заводской, но этот недостаток в зимнее холодное время почти незаметен после доработки отопителя.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
