Не заводится Пежо 207 не крутит стартер

Как все работает?

Чтобы разобраться, где искать причину, рассмотрим принципиальную схему подключения стартера, которая является достаточно простой.

Поскольку стартер – силовой электродвигатель, то при включении в работу он потребляет немало энергии, источником которой выступает аккумуляторная батарея.

Схема включения стартера

Чтобы минимально снизить потери на сопротивление «плюсовой» провод питания имеет достаточно большое сечение и протянут напрямую от аккумулятора на втягивающее реле. «Минусом» же выступает сам двигатель.

Теоретически получается, что электроэнергия подается на стартер постоянно. Но в этой цепи есть разрыв, который позволяет включать электродвигатель только в нужный момент. И сделан этот разрыв во втягивающем реле. Провод от АКБ подходит к одному из выводов этого реле (всего их три). Второй вывод посредством шины соединен со щеточным узлом электродвигателя и в обычном состоянии эти два вывода разомкнуты. К третьему выводу подключается провод, идущий на замок зажигания, а от этого замка проложен еще провод — на аккумулятор.

Устройство стартера

В задачу втягивающего реле входит замыкание первых двух выводов, а также перемещение бендикса с шестеренкой для ввода в зацепление с маховиком.

Работает цепь так: в обычном состоянии якорь втягивающего реле из-за воздействия пружины находится в положении, когда выводы питания электродвигателя разомкнуты, а бендикс выведен из зацепления.

При повороте ключа, водитель замыкает цепь питания втягивающего реле. На его обмотку подается напряжение, в результате чего появляется магнитное поле, воздействующее на якорь, что приводит к его втягиванию. При этом он тянет бендикс, вводя в его зацепления, а доходя до упора, он замыкает собой выводы питания эл. двигателя (пятаки). В итоге разрыв цепи устраняется и на двигатель поступает энергия – он включается в работу.

Описанная неисправность – слышимые щелчки без срабатывания двигателя сигнализирует о том, что по каким-то причинам на второй узел напряжение не подается.

Пежо 308 не заводится щелкает но не крутит стартер

Добрый день. Такой вопрос у меня. Утром завел машину, без проблем. Проехал 2 км, постоял минут 20. Завел машину, проехал еще 1 км, на заправку заехал. Залили бензин. Ключом поворачиваю, под капотом щелкает и не заводится.

В чем может быть причина? Подскажите пожалуйста. Машина Пежо 308, 2011 г выпуска. Предохранители проверил все рабочие. На аккумуляторе 12,3В.

@andrienko.1966 —> Так как минусовая клемма спрятана на пежо, её не видно. Снял кожух с аккумулятора, снял клемму минус, она оказалась немного окислена. Почистил, машина завелась.

День добрый! Можно ли самостоятельно (без использования дополнительных приборов) проверить, работают ли лампочки комбинации панели приборов Пежо 308.

Здравствуйте! Подскажите, куда копать? Временами пропадают показания датчиков топлива, температуры и тахометр. Через какой-либо промежуток времени, могут заработать. Работает тольк.

Очень туго заводится, а если завелась, то моргает свет в салоне при вкл. фар. При поворотах руля потухают фары практически на 70 процентов и практически глохнет.

Поменял датчик и цепь, ошибка не ушла, что делать.

Как только загорается лампочка уровня топлива, АКПП переходит в аварийный режим, ошибка U1308. Заливаешь бензин, все проходит.

Щёлкает на аккумуляторе, значит слабый контакт между клеммой батареи и наконечником провода (либо ослаблен контакт в самом наконечнике, там переламываются провода и контакта не хватает для стартера).

Если щёлкает на стартере, значит набрался нагар на «пятаках» втягивающего реле и сопротивление возрастает, ток не может пробиться через слой нагара, потому только щелчки бендикса слышны. Это менять втягивающее реле стартера. Можно попробовать несколько раз повключать стартер ключом (или кнопка — что у вас там, на запуск), может в один из пусков, ток пробьётся и стартер сработает.

@andrienko.1966 —> Ещё вариант, когда щёлкнуло на стартере, в этот момент перемкнуть отвёрткой силовые болты на втягивающем реле, стартер должен заработать.

Основное назначение стартера – придать вращение отдельным деталям двигателя (вал или маховик), чтобы его завести. Это достигается путём превращения электрической энергии АКБ (аккумуляторная батарея) в механическую энергию силового агрегата.

Проверка работоспособности втягивающего и контактного реле

Когда плохо работает ВР, при попытке запуска движка раздаются четкие сухие щелчки, если причиной дефекта является контактное реле, щелканье в этом случае получается тихое и достаточно мягкое. Сначала проверяем работоспособность самого стартера, делается это примерно так:

снимаем пусковое устройство с автомобиля;
к снятому аккумулятору подсоединяем клеммные провода, другие их концы соединяем с основным плюсом и массой стартера;
подсоединяем еще один провод на стартерную обмотку, другим его концом касаемся плюсового вывода АКБ, при этом удерживая пусковое устройство;
если стартер рабочий, бендикс войдет в зацепление, ротор будет вращаться, если нет – вращения не произойдет, а при подаче напряжения будет происходить легкое искрение;
чтобы полностью убедиться, что стартер не реагирует или наоборот, откликается на подачу питания, подаем плюс непосредственно на обмотку.

Теперь, не разбирая стартерного узла, можно проверить работу втягивающего реле:

подаем минус на вывод обмотки;
кратковременно касаемся контактного вывода ВР, куда подается питание с замка зажигания (на многих автомобилях этот контакт оснащается «фишкой»);
при подаче питания и исправном реле будет раздаваться четкий щелчок, а бендикс при этом перемещаться назад;
если бендикс не выходит, нужно разбирать и диагностировать втягивающее реле.

Также ВР можно проверить, когда оно снято со стартера, здесь тоже подаем питание проводами с аккумулятора (плюс и минус). При подаче «+» на управляющий контакт сердечник на исправном реле будет втягиваться, если ВР неисправно, полного хода сердечника не наблюдается.

Еще может быть неисправным контактное реле стартера (КРС), которое обычно находится в салоне автомобиля или в моторном отсеке на панели рядом со стеклоочистителями. В таком случае при повороте ключа зажигания могут раздаваться слабые щелчки, а чаще и вовсе звуков не слышно. Прежде чем приступить к проверке самого КРС, необходимо убедиться в подаче питания на реле. Наличие напряжения удобно проверять с помощью контрольной лампочки, подсоединив концы щупов к соответствующим выводам, минус здесь должен быть постоянным, а плюс появляться при соответствующем положении замка зажигания (З.З.).

Следует учитывать, что у каждой модели автомобиля разрабатывается своя схема, на некоторых авто устанавливается реле блокировки стартера (имеет другое назначение), у каких-то машин КРС отсутствует вовсе. Проверять цепочку нужно по электрической схеме, но принцип действия, предполагаем, в целом понятен. Если плюс на соответствующий контакт в колодке не приходит, вероятно, неисправна контактная группа ЗЗ, также может быть обрыв проводов, плохое соединение в колодках, в некоторых случаях при внимательном осмотре можно увидеть следы оплавления изоляции.

Само КРС проверяется также с помощью контрольной лампочки или мультиметра, но при самостоятельном поиске дефекта удобнее исправное реле иметь в запасе, учитывая, что деталь стоит недорого, практически всегда есть в автомагазинах.

Зачем заменять предохранитель стартера вашего Peugeot 207?

.Итак, начнем нашу статью с причины замены предохранителя стартера на пежо 207

Замена предохранителя не является особо сложной операцией, но когда вы касаетесь электричества своего автомобиля, лучше принять некоторые меры предосторожности. Вот почему лучше убедиться в пользе этой операции, прежде чем делать ее

В большинстве случаев вы попытаетесь выяснить где находится предохранитель стартера на вашем пежо 207 это когда у вашего автомобиля проблемы с запуском. Если он вообще не заводится или плохо заводится, возможно, стоит проверить блок предохранителей. Прежде чем сделать это, проверьте аккумулятор, чтобы убедиться, что проблема не в нем. Кроме того, вы должны попытаться проверить контактор вашего автомобиля , потому что это также может быть причиной проблем со стартером вашего Peugeot 207. Наконец, последняя возможность, посмотрите на электрическое реле если проблема не в этом. Если, несмотря на эти проверки, вам все равно нужно знать где предохранитель стартера на пежо 207 есть, переходите к следующему разделу.

Сложнее всего если стартер крутит и машина не заводится, причин тут будет поболее.

В зимнее время, при сильных морозах рекомендуется выкрутить свечи и прокалить их на газовой плите, закрутить их горячими и сразу попробовать завести.

В других случаях если нет сильных морозов и свечи не заливает топливной смесью.

выкручиваем и смотрим свечи зажигания.
проверяем давление в топливной рампе.
берем второй ключ зажигания из комплекта, возможно что первый слетел.
если все это уже не помогло, то считываем ошибки с авто компьютером, есть еще вариант с не штатной сигнализацией которая бывает выходит из строя и как правило блокирует бензонасос, но тут уже надо прозвонить электропроводку тестером и убирать блокировку бензонасоса.

Встречаются и более сложные неисправности при попытке завести машину;

Перескочил ремень ГРМ
Неисправность компьютера двигателя
Неисправен датчик положения коленвала и Т.Д.

Я думаю у меня получилось выписать основные причины по которой двигатель в Пежо не заводится

Ну и обратите внимание на ручку переключения коробки автомат, что бы стояла на паркинге или на нейтральной передачи )))

Проголосуйте, понравилась ли вам статья?

(Проголосовало

, оценка:

4,00

из 5)

Загрузка…

Частые неисправности на популярных автомобилях

В большинстве случаев стартер не крутит при повороте ключа зажигания из-за окисления и механического повреждения проводки. При плохом контакте с клеммой «+» АКБ, управляющим реле или массой стартер не получает ток, достаточный для прокрутки ДВС. Поэтому в первую очередь нужно смотреть контакты в моторном отсеке и проверить наличие напряжения на клеммах тестером. Наиболее распространенные неисправности конкретных моделей авто, из-за которых стартер не реагирует на ключ зажигания в таблице.

Авто	Слабое место
Почему стартер не работает от ключа зажигания на популярных моделях авто
ВАЗ 2110, 2111, 2112	Провода центрального замка и замка зажигания, которые оплавляются из-за скачков напряжения.
ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 (Лада Самара)	Окисляющиеся контакты управляющего реле, расположенного в моторном отсеке над ВУТ, а также отходящая от него проводка.
ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 (Классика)	Часто подгорают или окисляются контактные «пятаки» втягивающего реле. Выходит из строя контактная группа замка зажигания. На поздних моделях, например, 2107, проблемы с управляющим реле, аналогичные Самарам (см. выше).
Нива	На старых Нивах (до 21213) подгорают и окисляются контакты замка зажигания. На более новых (после 21214) часто сбоит управляющее реле стартера, расположенное под капотом возле бачка тормозной жидкости. Недалеко расположена дренажная трубка, отводящая воду из под стекла, влага с которой попадает на реле, что приводит к окислению его контактов.
Лада Приора	Неполадки иммобилайзера, из-за которых он не видит ключ.
Лада Калина, Лада Гранта	Сбой иммобилайзера, блокирующий запуск, неисправности в контактной группе замка зажигания и выход из строя дополнительного реле стартера К3 в блоке предохранителей.
УАЗ	Неисправность 5-контактного управляющего реле стартера и втягивающего реле.
Газель	Плохой контакт проводов и выход из строя реле стартера.
Пежо 307	Перегорает предохранитель втягивающего реле F8, плохой контакт массы.
Киа Сид	Сбоит концевика селектора АКПП, определяющего положений P и N. Возможен плохой контакт на выводах стартера или в месте крепления провода массы к кузову.

Как решить проблему и завести двигатель?

Как завести машину, если стартер вышел из строя?

Вариантов решения проблемы несколько:

Самый распространенный — завести двигатель с толкача. Машину необходимо толкать, пока она не сможет развить определенную скорость, необходимую для старта, желательно на третьей или второй передаче. Только автомобиль с коробкой автомат с толкача завести не удастся.
Попробовать . Для этого вам потребуется отвертка, а также гаечный ключ. Размер ключа необходимо подбирать в соответствии с расстоянием между клеммами реле — замкнуть нужно будет именно их. Селектор коробки выставляется на нейтральную передачу, нажимается педаль тормоза, при этом ключ должен находиться в необходимом положении.
Как правило, стартер приходится просто ремонтировать, но как показывает практика, данный механизм редко подлежит ремонту. Произвести ремонт будет целесообразно, если выйдет из строя бендикс либо реле. Если же неисправности затронули электрическую систему, то устройство нужно будет заменить.

Загрузка …

Порядок проверки если стартер не крутит

Если автомобиль никак не реагирует на поворот ключа, нужно последовательно проверять приборы в следующем порядке.

Если она не села до конца, то последняя манипуляция даст результат и автомобиль запустится.

Батарея на своём месте.

Стартер

Говорить о том, что стартер не исправен можно только тогда, когда знаешь, что АКБ полностью исправна.

Если при повороте ключа он будет издавать специфические звуки при прокручивании ( будет щёлкать ), то неисправен может быть бендикс, либо втягивающее.

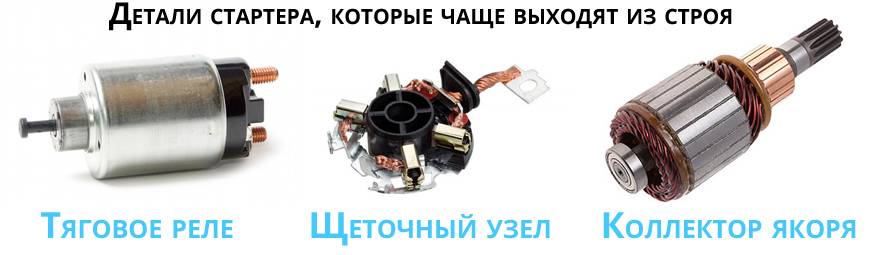

Выяснить точную причину, можно лишь разобрав устройство. Часто подобные неполадки встречаются именно в зимнее время года, когда температура находится далеко ниже нуля, и связано это с повышенной влажностью.

Нерабочий стартер следует демонтировать и произвести ремонт.

Свечи зажигания

Они не должны быть сырыми, нагар должен соответствовать норме. Лучше всего сравнить их состояние с нашей сравнительной таблицей, где ясно указано, что говорят свечи о той, или иной неисправности

Обратите внимание, что производить замену лучше сразу всех четырёх свечей, оставив лишь на замену исправные старые

Запуск ДВС. Как это происходит?

Автомобильный двигатель работает только в случае выполнения нескольких условий:

В цилиндры поступает достаточное количество топливовоздушной смеси.
В определенный момент (в конце такта сжатия) свеча генерирует искру необходимой мощности.
Коленчатый и распределительный валы вращаются со строгим взаимодействием, обеспечивая своевременное наполнение цилиндров горючей смесью, правильное функционирование газораспределительной системы и работу бензонасоса в карбюраторных ДВС.

Проворачивая ключ зажигания, водитель подаёт питание на втягивающее реле стартера, которое включает его электромотор и обеспечивает зацепление с зубчатым венцом маховика коленчатого вала. Вращаясь, коленвал преобразует угловой момент в возвратно-поступательное движение поршней и приводит в действие распределительный вал (или валы). Последний обеспечивает своевременное открытие клапанов, благодаря чему камеры сгорания в нужный момент наполняются топливной смесью.

За ее приготовление и доставку отвечает система питания двигателя. Как только поршень достигает верхней точки в конце такта сжатия, мелкодисперсная топливная смесь поджигается образовавшейся на свече искрой (в дизельных агрегатах воспламенение происходит за счет сильного сжатия воздуха). После этого микровзрыв действует на поршень, который перемещается вниз и заставляет коленчатый вал вращаться – так выглядит схема запуска мотора.

Что делать если неработоспособен сам стартер

Еще одна причина, почему не заводится двигатель, связана непосредственно со стартером. Однако для этого придется полностью демонтировать этот узел. Без этого установить подробную причину не получится. В электрическую часть стартера входит не только втягивающее реле, но также щетки с креплениями и обмотка. Если наблюдается один щелчок с последующей тишиной, начать нужно с проверки работоспособности втягивающего реле.

Чтобы запустить стартер, можно подключить его напрямую. На нем размещается три клеммы: управляющая, одна с аккумулятора на вход, и еще одна на выход. Любой длинной отверткой можно замкнуть обе большие клеммы, однако так, чтобы она не касалась с любыми металлическими деталями подкапотного пространства или самого кузова. Если после замыкания стартер начал свое вращение, значит, причина кроется во втягивающем реле. В данной ситуации можно попытаться его разобрать или, хотя бы провести зачистку контактов. Однако отремонтированное реле вряд ли прослужит долго, ведь при зачистке снимается верхний слой дорогих цветных металлов, а потому вероятность окисления существенно возрастает.

Причина может крыться в неисправных щетках, и тут тоже не обойтись без снятия и разборки стартера. Несмотря на то, что эксплуатационный ресурс у них довольно большой, их износ можно увидеть даже невооруженным взглядом. О неисправностях обмотки обычно говорит их изменившийся цвет или запах подгоревшей проводки. Во многих ситуациях дешевле и надежнее менять не только обмотку, но и весь стартер в сборе.

https://youtube.com/watch?v=NhlgjAu5lgg

Просмотры:34481

9Нравится

Устройство стартера двигателя автомобиля и принцип работы

Основные составляющие элементы стартера:

электродвигатель;
втягивающее реле;
шестерня с бендиксом;

В двух словах, на коленчатом валу двигателя установлен маховик с зубчатым венцом. При включении стартера шестерня стартера зацепляется с венцом маховика и электродвигатель крутит коленвал. После того, как мотор запустится, обгонная муфта стартера отсоединяет шестерню от вала, когда обороты двигателя превысят обороты стартера.

Если подробнее рассматривать стартер, его электродвигатель состоит из корпуса, внутри которого стоит статор и ротор, вращающийся в двух втулках.
Щеточный узел состоит из трех или четырех щеток, на которые подается напряжение от АКБ. Щетки, в свою очередь, соединяясь с частью ротора и подавая на него напряжение, заставляют вращаться электродвигатель стартера.
Шестерня и бендикс, расположенная на валу ротора, перемещаясь по нему вперед и назад, вступают в зацепление с маховиком. Втягивающее реле включает электростартер в работу.

Принцип работы стартера заключается в следующем. В салоне автомобиля имеется замок зажигания, имеющий несколько положений, в том числе положение «Включено» и положение «Старт». При повороте ключа в замке зажигания, в положении «Пуск» ток, передающийся по цепи от АКБ, поступает на втягивающее реле стартера.

Втягивающее реле представляет собой электромагнит с катушкой и сердечником. Сердечник под действием электромагнитного поля начинает перемещаться в сторону, при этом вилка, соединяющая сердечник и бендикс, толкает бендикс с шестерней по валу вперед для зацепления его с маховиком.

Реле имеет два контакта, на один из которых подается напряжение от АКБ, а другой соединен со щетками электродвигателя. Когда сердечник дойдет до конца реле, при этом шестерни уж вошли в зацепление с маховиком, медная пластина, находящаяся на конце сердечника, замыкает эти два контакта и напряжение поступает в электродвигатель.

Электромотор начинает вращаться, соответственно, вращается и коленчатый вал двигателя, после чего ДВС автомобиля запускается. После запуска сердечник вернется в свое первоначальное положение, бендикс выйдет из зацепления с маховиком и стартер отсоединится от двигателя. Затем ДВС начинает работать в автономном режиме и не требует подключение сторонних источников электропитания, а генератор автомобиля заряжает АКБ.

Что касается типов стартеров, встречаются:

Стартер с редуктором, который состоит из нескольких шестерней и монтируется непосредственно его корпус. Электродвигатель таких стартеров обладает высоким КПД и потребляет намного меньше тока при запуске двигателя. Его устанавливают на авто с дизельными моторами и на бензиновые авто с более мощными двигателями.
Стартер без редуктора, обладая высокой стойкостью к нагрузкам, обеспечивает быстрый запуск мотора за счет моментального соединения с венцом маховика после подачи тока.

При этом стартеры могут отличаться друг от друга, однако не значительно. В большинстве случаях их отличие состоит в механике автоматического расцепления шестеренок.

Обычно для запуска двигателя требуется несколько секунд. Но на практике могут возникать сбои, когда после первого поворота ключа двигатель не запускается, после запуска мотора стартер крутится вместе с двигателем и т.д.

Артикул и примерная цена на оригинальный стартер

Наименее мощный оригинальный стартер на 0.7 кВт не производится компанией Peugeot. Концерн делает закупки у Mitsubishi. Фирменные узлы имеют артикульный номер M002T13081. Стоимость запчасти в розничной продаже составляет порядка 3400-5200 рублей.

Фирменные стартеры на 1.0 кВт выпускаются преимущественно компанией Peugeot. Они имеют артикульные номера 9658308780, 5802EP и 5802CG. С аналогичными индексами оригинальные узлы можно встретить под брендом Citroen. Стоимость запчастей собственного производства в рознице составляет 6000-8000 рублей. Также на завод поставляются узлы на 1.0 кВт брендов Fiat, Alfa и Lancia. Они обладают артикулом 9609313280. Стоимость изделий доходит до 14000-16000 рублей.

Наибольшее разнообразие производителей имеют стартеры для Пежо 207 на 1.1 кВт. Часть изделий выпускается непосредственно на мощностях Peugeot и Citroen. Такие узлы имеют артикулы:

Стоимость родного стартера Peugeot составляет 4800-6900 рублей. Более дорогой продукцией являются изделия Fiat, Alfa и Lancia. Их стартеры 71793771 и 9640825280 имеют стоимость, которая нередко превышает 16000-18000 рублей. Более дешевые узлы у бренда Mitsubishi. Их стартеры M000T22472 имеют цену 5400-8000 рублей. На небольшом количестве Пежо 207 устанавливаются изделия Toyota с каталожным номером 28100YV01184. Их цена достаточно высока и составляет 10000-14000 рублей.

На Пежо 207 устанавливаются стартеры на 1.5 кВт исключительно брендов Peugeot и Citroen. Узлы имеют артикульные номера 9663528880 и 5802Z8. Их цена начинается от 6000 рублей.

Родные стартеры на 2.2 кВт производятся брендами Peugeot и Citroen. В розницу они поступают с номерами по каталогу 9662854180 и 5802AE и стоят 4900-7000 рублей.

Лада не заводится на холодную

Проверьте, как быстро на вашей Приоре крутится коленчатый вал. Слишком малая скорость указывает на:

подсевший аккумулятор;
застывание смазки.

Отсутствие какой-либо реакции со стороны мотора подсказывает, что проблема кроется в:

топливной системе – иногда там замерзает конденсат;
датчике, следящем за температурой тосола;
утрате герметичности форсунками;
слабой компрессии в цилиндрах;
сбое в бортовом компьютере.

Если машина нестабильно заводится зимой, то, возможно, в баке Приоры находится некачественный бензин или скопилось очень много конденсата. Также не будет лишним посмотреть на свечи и кабели, идущие к ним от трамблера, сам блок зажигания и на датчик, следящий за уровнем кислорода.

Неисправность в системе питания

Система питания ДВС осуществляется через подачу горючего в цилиндры из бензобака с помощью топливного насоса. В зависимости от типа силовой установки (бензиновая или дизельная) есть небольшие отличия, но принцип работы и неисправности у них – практически одинаковы. В обычной топливной системе – с бензонасосом, трубопроводами, дроссельной заслонкой и т.д., можно попробовать разобраться в домашних условиях.

Для запуска двигателя Пежо 308 служит стартер. Он крутит коленчатый вал силовой установки до того момента, когда она начинает работать самостоятельно. При выходе стартера из строя завести мотор становится трудней, а иногда и невозможно.

Поэтому водителю важно следить за поведением узла и при первых же признаках неисправности устранять поломки, не дожидаясь момента, когда Пежо 308 перестанет окончательно заводиться

Прогретый двигатель

Если двигатель уже прогрет, но он не заводится, то попробуйте включить стартер без педали газа. ЭБУ должен сам установить необходимые параметры, а двигатель завестись.

Если же ни в холодном, ни в горячем состояниях, двигатель все-таки не заводится, то первое, на что стоит обратить внимание – на участок, где возможен сбой. Что за двигатель, пишите подробнее, не понятно ничего, мож вы ее мыслью завести пытаетесь. Что за двигатель, пишите подробнее, не понятно ничего, мож вы ее мыслью завести пытаетесь

Что за двигатель, пишите подробнее, не понятно ничего, мож вы ее мыслью завести пытаетесь.

опиши подробней. не возьму в толк, зачем в этой теме посты о том, как прекрасно заводится двигатель.

С чего начать, если стартер не крутит и Приора не заводится после нескольких попыток

Если аккумулятор в порядке:

после нескольких попыток завести машину, потрогайте провода, идущие от аккумуляторной батареи, при их нагреве необходимо проверить контакт в соединении их с аккумулятором;
снимите клеммы с АКБ и зачистите их;
установите клеммы на место;
проверьте соединение клеммы массы с кузовом, при необходимости зачистите соединение;
проверьте соединение плюсовой клеммы с контактом на стартере;
необходимо проверить приходит ли питание на реле с замка зажигания, для этого отсоедините разъем от втягивающего реле;
повернув ключ зажигания в положение «старт», при помощи тестера замерьте напряжение на разъеме;

Если все вышеперечисленное не возымело действия, необходимо снять стартер с автомобиля и проверить его.
