Меняем переднюю стойку амортизатора на Фольксваген Поло седан

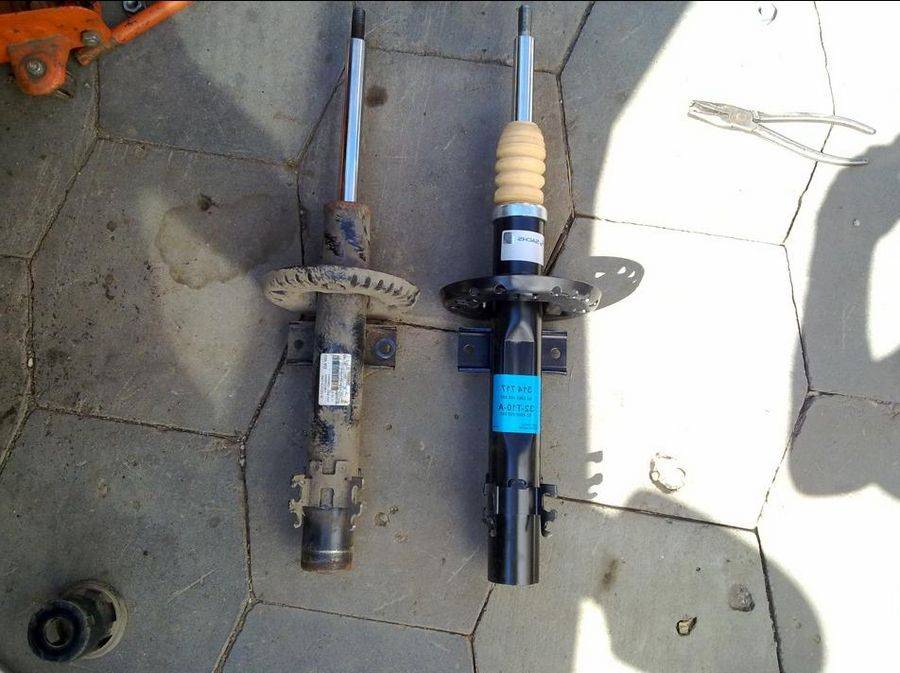

Замена передних амортизаторов на Фольксваген Поло седан

Для того чтобы установить новую амортизационную стойку всё нужно делать в обратной последовательности. Аналогично происходит замена стойки с другой стороны автомобиля.

Проверка передней подвески после замены Обязательный момент после замены стоек — регулировка развала-схождения. После того как произведена замена стоек необходимо фольксваген поло передние стойки на специальном стенде угол наклона колёс и если есть отклонения, то производится их балансировка.

При установке подвески требуется уделить фольксваген поло передние стойки на то, в каком состоянии находятся крепления, кронштейны, болтовые соединения.

Речь идёт о том, что часто бывает коррозия. Если некоторые детали пришли в негодность, то стоит их заменить вместе с сайлентблоками и болтами.

Сайлентблоки обычно проверяются на свешенных колёсах. Здесь нужно надавить немного монтировкой на нижний рычаг передней подвески. Если же есть даже малый люфт, то сайлентблок подлежит замене.

Чтобы проверить работу амортизационных стоек необходимо завести автомобиль и проследить, как они фольксваген поло передние стойки на ускорении.

Есть ли крен при повороте. Часто после смены стоек они ведут себя жёстче, и подвеска в этом случае может испытывать большую нагрузку в первые пять тысяч километров. Именно поэтому автовладелец должен постоянно осуществлять контроль и осмотр стоек во время всей их эксплуатации.

Автовладелец всегда может найти аналоги к тем деталями, которые вышли из строя. К примеру, если взять амортизационные стойки, то можно покупать их в компании Monroe.

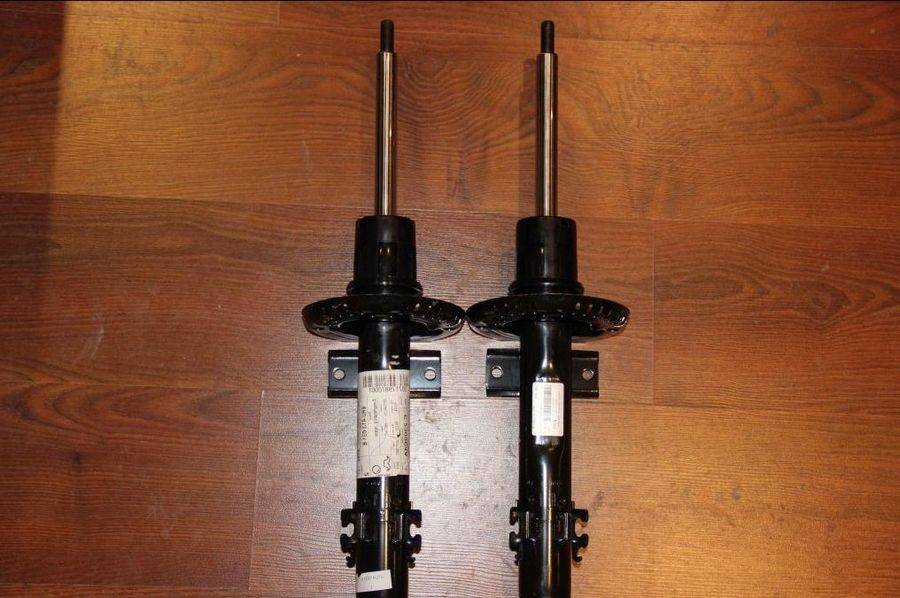

Какие амортизаторы подобрать поло седан?

Срок службы их увеличится почти вдвое, благодаря применению фольксваген поло передние стойки поршневого механизма. Каталожный номер стоек Monroe — Е Извлеките стойку из клеммового соединения поворотного кулака, предварительно разжав монтажной лопаткой клемму. Отсоедините амортизаторную стойку от рычага поворотного кулака и снимите амортизаторную стойку. Установите амортизаторную стойку и все детали в порядке, обратном снятию, с учетом следующего: Ремонт амортизаторной стойки передней подвески Вам потребуются: Снимите амортизаторную стойку с автомобиля см.

Установите приспособление для сжатия пружины и сожмите пружину 3.

Удерживая шток амортизатора от проворачивания, ослабьте затяжку гайки штока амортизаторной стойки Снимите со штока верхнюю опору амортизаторной стойки Снимите со штока амортизаторной стойки пружину Берём сквозную головку на 21, вставляем шестигранную биту в шток стойки, дабы не прокручивалась, срываем верхнюю гайку на стойке.

Полный размер Срываем ступичную фольксваген поло передние стойки, головка гранная на Домкратим с помощью такой то матери родным домкратом, в один прекрасный момент он тащит за собой машину в сторону и почти нае падает. Подденьте с помощью пассатижей пружинный фольксваген поло передние стойки элемент. Извлеките пружинный фиксирующий элемент из пазов наконечника шланга тормозной системы. Выведите из держателя, расположенного на амортизаторной стойке передней подвески, шланг тормозной системы.

Выньте втулку провода датчика частоты вращения колеса из держателя, расположенного на амортизаторной стойке.

Отсоедините колодку проводного жгута от датчика частоты вращения переднего колеса. Открутите и снимите три крепежных гайки шаровой опоры к рычагу передней подвески автомобиля. Извлеките крепежные болты шаровой опоры из отверстий, расположенных в рычаге передней подвески. Выведите хвостовик наружного шарнира равных угловых скоростей из отверстия в ступице переднего колеса.

Закрепите привод переднего колеса на кузове, к примеру, проволокой. Не допускайте перегиба внутреннего шарнира. Вставьте крепежные болты шаровой опоры в отверстия, расположенные в рычаге передней подвески, фольксваген поло передние стойки на них гайки, но окончательно не затягивайте. Открутите и снимите гайку крепежного болта поворотного кулака к амортизаторной стойке, удерживая головку стяжного болта от проворачивания.

Извлеките болт из отверстий. Демонтируйте защитную крышку верхней фольксваген поло передние стойки гайки амортизаторной стойки передней подвески. Открутите и снимите верхнюю крепежную гайку амортизаторной стойки передней подвески, удерживая шток амортизатора от проворачивания.

Рекомендации, нюансы при замене

Нередко возникает при выборе подшипника вопрос по поводу буртика. На оригинальном таковом он обязательно присутствует. Обозначается данная деталь VAG 6R0412249. Данная конструктивная особенность напрямую влияет на развал, потому наличие её обязательно для комфортабельного движения. Если же особой роли для водителя комфорт не играет – то предпочтение можно отдать и неоригинальным деталям. При отсутствии нужных инструментов и крытого гаража стоит обратиться для замены в автосервис.

https://youtube.com/watch?v=3eqGs78MMQU

После манипуляций с подвеской необходимо сделать развах-схождение. Так как новые детали, в том числе опорные подшипники, влияют на геометрию положения колес. Неправильное расположение может стать причиной плохой управляемости. Стоимость новых подшипников относительно невелика, процесс замены не занимает более 1 часа при наличии всех инструментов. Потому при первых же признаках износа стоит заменить деталь на новую.

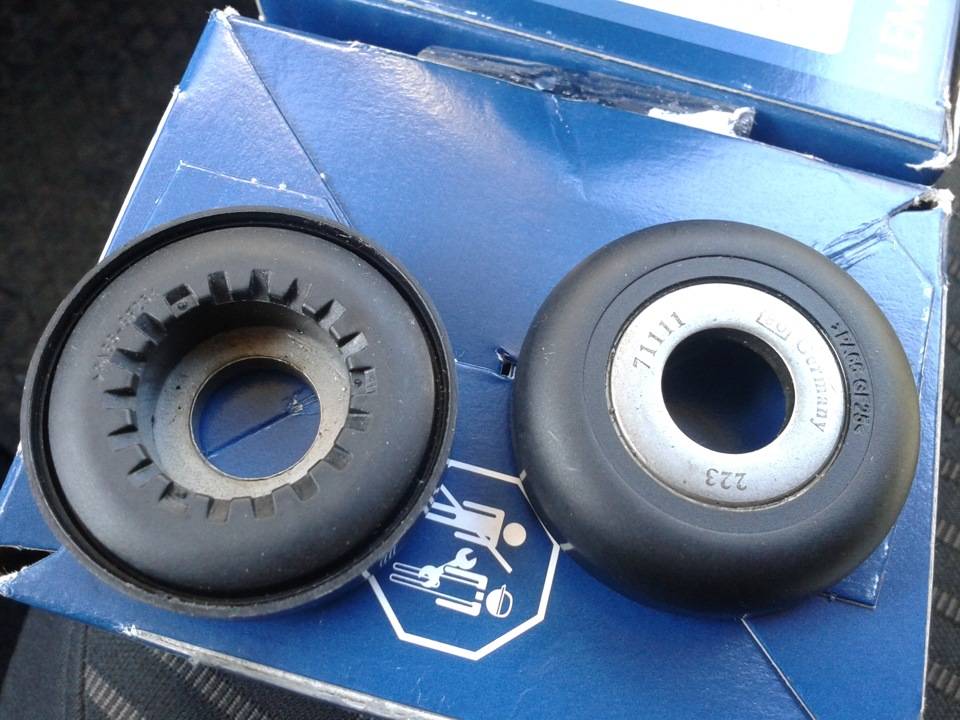

Инструкция по замене опорного подшипника

Существует множество способов проверить работоспособность передней стойки, однако не все из них эффективны и подходят автомобилю. Из всего перечня действенные следующие методы: Поочерёдно качнуть левую и правую сторону крыла машины, предварительно надавив на него. Если сразу после толчка стабилизация восстановилась, значит, стойка исправна, в противном случае требуется замена. Протестировать машину на специальной дорожке с металлическими роликами. Извлечь втулку провода датчика вращения колес, который расположен на амортизаторной стойке.

Демонтировать три крепежных гайки шаровой опоры к рычагу передней подвески.

Извлечь крепежные болты шаровой опоры, которые расположены на рычаге передней подвески. Вывести хвостовик шарнира угловых скоростей из отверстия. Закрепить привод переднего колеса проволокой или веревкой на кузове автомобиля.

Перегиб внутреннего шарнира недопустим. Вставить болты шаровой опоры обратно в отверстия. Навинтить гайки, но полностью не затягивать. Демонтировать болты крепления поворотного кулака.

Замените поврежденные, деформированные и дефектные элементы. Осуществите проверку амортизатора телескопической стойки передней подвески.

В случае выявления трещин, деформаций, следов разрушения корпуса, повреждений нижней чаши пружины и потеков масла на самом амортизаторе замените его. Установите амортизаторную стойку на твердое покрытие в вертикальное положение, а затем несколько раз до упора опустите и поднимите шток.

При перемещении штока не должно ощущаться провалов, заеданий, заклиниваний и других подобных нестабильностей работы. В случае выявления хотя бы одной из них амортизаторную стойку необходимо заменить новой.

Помимо того, замените стойку, если были выявлены следы потека рабочей жидкости. Данная проверка работы амортизаторной стойки предварительна и не очень точна. Для полноценной проверки стойки рекомендуется обратиться в специализированный автосервис.

Замените ее в случае выявления трещин или следов деформаций на ее витках. Произведите сборку амортизаторной стойки в обратной последовательности. Крепежную гайку штока замените новой

Итак простые правила — это важно!: Использовать хороший домкрат, типа 3,5-тонника, или же максимально устойчиво зафиксировать кузов автомобиля на специальной подставке подпорах, пеньках ; 3. Замену резинометаллической опоры или подшипника производить строго на снятой стойке в тисках

Вам потребуются следующие ключи: Головка и рожковый ключ на 18, шестигранник на 6 мм; 2. Накидной ключ на 21 и шестигранник на 7 мм; 3.

Головка с битой XZN M14 типа звездочка; 4. Головка и рожковый ключ на 16, шестигранник на 5 мм; 5. Головка или рожковый ключ на 12; 6. Для замены поврежденного амортизатора понадобится набор ключей и стандартный домкрат: Поднимаем заднюю часть автомобиля и устанавливаем ее на надежную опору.

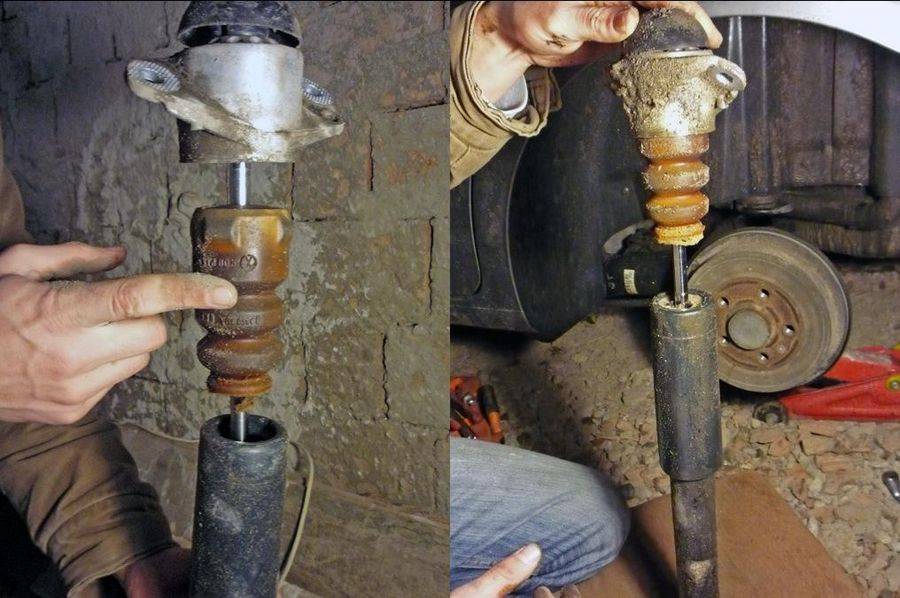

Снимаем болты нижнего и верхнего крепления амортизатора к кронштейнам рычага. Со штока откручиваем винт и снимаем верхнюю опору. Изучаем резиновую прокладку и при необходимости целиком меняем опору. Снимаем защитный чехол и достаем из него буфер сжатия. Проверяем ход штока на оси.

Если он издает стуки, то полностью меняем амортизатор и собираем все в обратном порядке. По аналогии проводим операцию по замене второго амортизатора. Менять необходимо сразу обе пружины.

Устанавливаем заднюю часть машины на опору и снимаем колеса. Отключаем датчики частоты вращения обоих колес.

Возможные проблемы задней подвески

Выкручиваем болты нижних креплений амортизаторов с обеих сторон. Опускаем балку подвески и выуживаем пружины вместе с прокладками.

При необходимости меняем прокладки. То же самое касается пружин: Собираем компоненты в обратной последовательности. Что касается подшипника ступицы, виновника скрипа подвески, то отдельно деталь не продается. При самостоятельном ремонте придется покупать подшипник в комплекте со ступицей. Поднимаем заднюю часть авто и ставим на опору.

Замена стоек амортизаторов, опорных подшипников. Ремонт рулевой рейки.

Отверткой поддеваем крышку, под которой находится болт ступицы. Откручиваем гайку, ставим на ступицу съемник и выталкиваем ее с цапфы. Тем же методом спрессовываем кольцо подшипника. Меняем пыльник подшипника, сам подшипник и устанавливаем новую ступицу. Все детали собираем в обратном порядке.

Иногда для лечения скрипа задней подвески может понадобиться замена цапфы ступицы.

Когда менять стойки стабилизатора на VW Polo Sedan

Принято считать, что стойки стабилизатора являются расходными запчастями, поэтому следует постоянно следить за их техническим состоянием и в случае признаков неисправности своевременно поменять на новые.

В среднем оригинальная стойка стабилизатора поло способна прослужить 30-40 тысяч км при езде по дорогам средне-низкого качества. В идеальных же условиях, при езде по идеально ровным дорогам и эксплуатации авто в хороших погодных условиях производитель гарантирует пробег на одних стойках до ста тысяч километров.

Как проверить износ стоек

Определить, требуется ли незамедлительная замена стоек, можно самостоятельно. На их неисправность обычно указывают следующие признаки:

  1. Характерный звук. Особенно сильно проявляется при движении по неровной дороге и пересечении искусственных неровностей (например, лежачих полицейских). Доносится из передней части автомобиля, в районе арки колеса. По своему роду похож на стук;
  2. Пониженная управляемость. Снижается реакция рулевого колеса и повышается плавучесть транспортного средства;
  3. Излишний крен кузова. Заметно при торможении, когда кузов может заваливаться на одну сторону больше, либо вовсе раскачиваться из стороны в сторону. Также в некоторых случаях, когда машина стоит на ровной поверхности, может появится неравномерность дорожного просвета (автомобиль будто наклонен в одну из сторон);
  4. Раскачивание во время движения. Проявляется на поворотах и большой скорости, усиливается по мере увеличения пробега.

В случае, если обнаружилось что-то из вышеперечисленного списка, стоит готовиться к приобретению новых деталей, а также их замене. Огромным плюсом будет, что на автомобиле Фольксваген поло седан стойки стабилизатора расположены удобным образом и поменять их возможно своими руками.

Сразу же после появления первых признаков неисправности стоит найти и приобрести новые стойки стабилизатора, а затем в ближайшие сроки их заменить. При продолжении длительной эксплуатации автомобиля с подобной неисправностью могут возникать другие проблемы связанные с технической частью авто. Как минимум это чревато повышенной нагрузкой на другие детали, а следственно и ускоренным их износом.

ПроизводительАртикулыСредняя цена, руб.
VAG (оригинал)6R0 411 3151 500
Оригинальные замены
BAW04110010500
VAG6Q0 411 315 C1 300
Аналоги
Lemforder25463 021 100
Nk5114719350
NSPNSP086C0411315400
DelphiTC1086900

Для выявления износа стойки потребуется выкрутить руль машины до упора в одну сторону. В колесную арку засунуть руку, взять стойку и подёргать её в разные стороны. Если появился стук и люфт соединений, то стойку потребуется поменять.

Обратите внимание на её пыльник. Если на нём находится загрязнение, то, с большой долей вероятности, стойка в ближайшее время поломается. Если она в порядке, то необходимо одной рукой держать шарнир, а другой покачать стойку

Если ощущается люфт, то требуется произвести замену стоек стабилизаторов на Volkswagen Polo

Если она в порядке, то необходимо одной рукой держать шарнир, а другой покачать стойку. Если ощущается люфт, то требуется произвести замену стоек стабилизаторов на Volkswagen Polo.

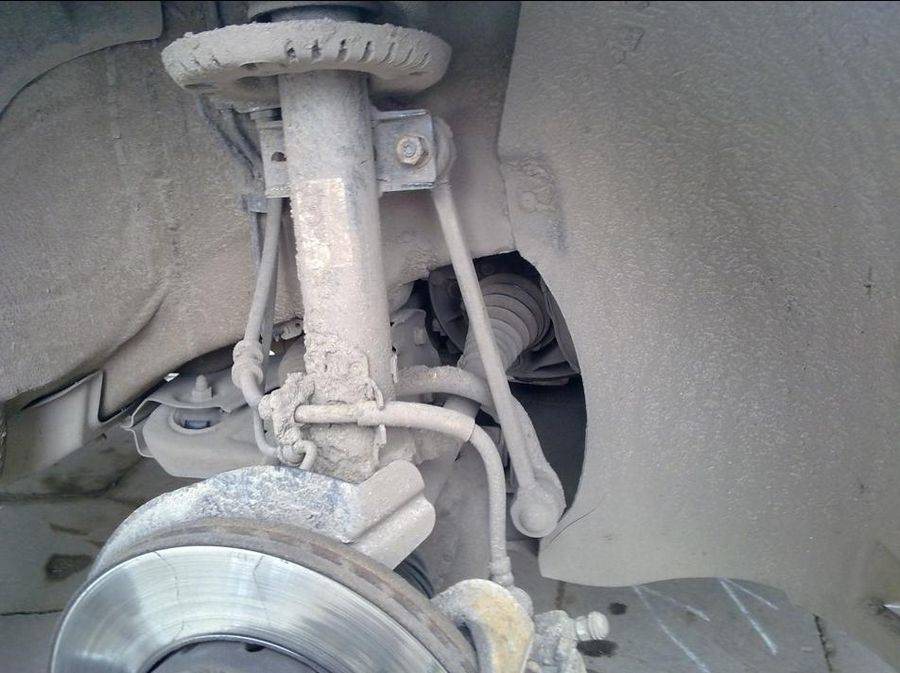

Пошаговая замена амортизаторных стоек

Для снятия и установки амортизаторной стойки потребуется специальные инструменты: монтажный съёмник, ключи TOR 30, XZN 14, простые на 16, 13 и 21, переходники на 18, 36. Автомобиль ставят на ручной тормоз, устанавливают откатные башмаки и приподнимают переднюю часть домкратом на упоры:

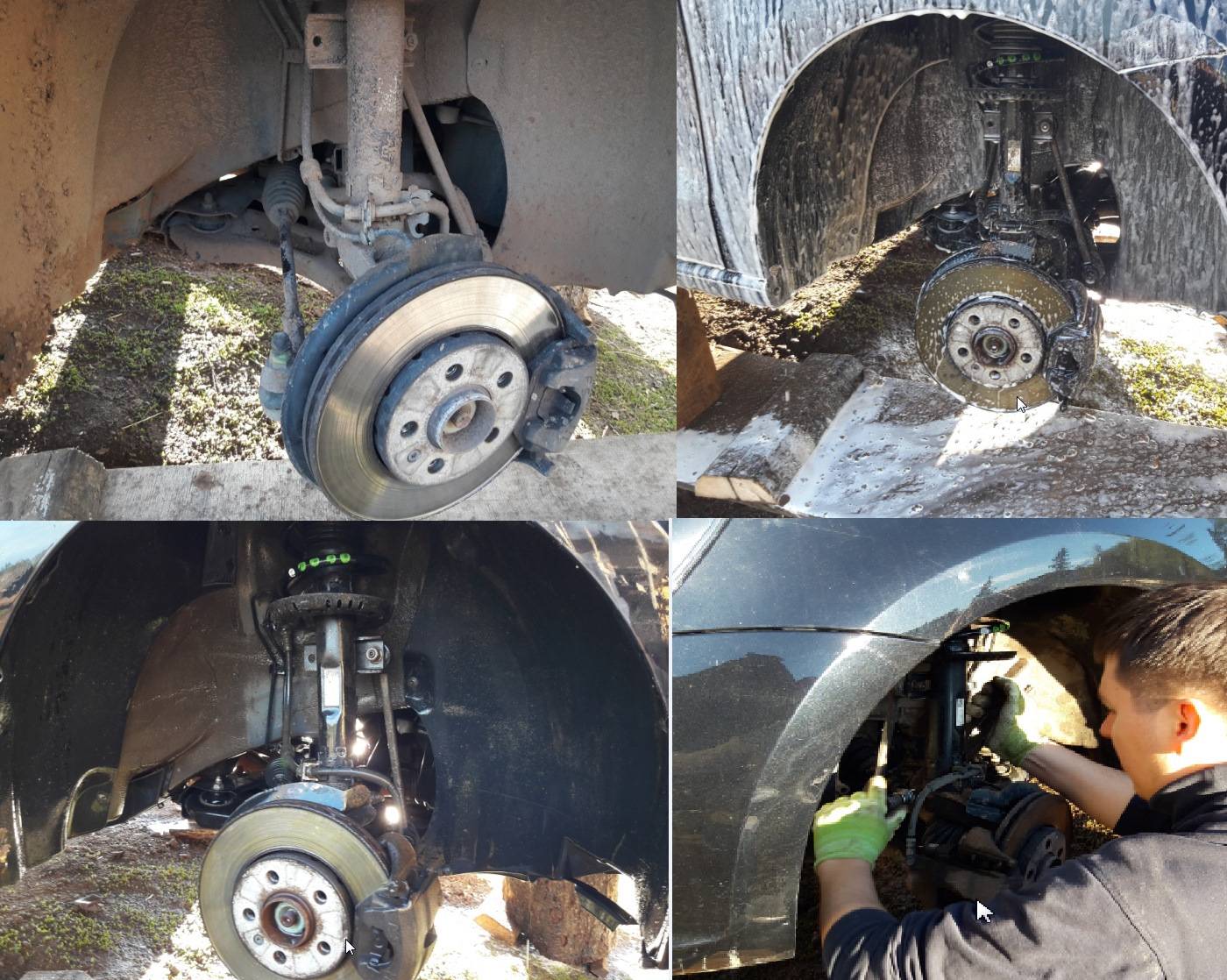

  • Для начала работы снимают переднее колесо со стороны, где меняется стойка.
  • Открыть капот и зафиксировать его, после чего снять привод стеклоочистителя и коробку с решёткой воздухозаборника.

Отвернуть гайку крепления на кронштейне амортизаторной стойки, которая крепит шарнир стойки стабилизатора, после чего палец стабилизатора вынуть из отверстия стойки.

  • Извлечь крепёж тормозного шланга из пазов держателя на стойке стабилизатора, и поддев фиксатор с пружиной, отвести узел в сторону.
  • Проводку датчика скорости на колесе и разъём жгута проводов также отсоединяют.

Отвернуть три гайки крепления в местах соединения шаровой опоры и переднего рычага подвески.

  • Извлечь конец шарнира из углубления ступицы, зафиксировав его на приводе (например, простой проволокой).
  • Снять крепление на болтовом соединении амортизаторной стойки и поворотного кулака (болт необходимо вынуть целиком).

Снять крышку с верхнего крепления гайки стойки и отвернуть штоковую гайку, придерживая сам шток амортизатора.

Упор вынуть и извлечь стойку из клеммовых соединений на поворотном кулаке с помощью монтажной лопатки, разжав клеммы.

Отсоединить амортизаторную стойку от рычага и вынуть её.

Новую амортизаторную стойку устанавливают в обратной последовательности.

Меняем переднюю стойку амортизатора на Фольксваген Поло седан

Закрепите на кузове, например проволокой, привод переднего колеса, не допуская перегиба внутреннего шарнира.

Установите болты крепления шаровой опоры в отверстия рычага передней подвески и навинтите гайки крепления, не затягивая.

Удерживая от проворачивания головку стяжного болта Снимите крышку гайки верхнего крепления амортизаторной стойки. Удерживая шток амортизатора от проворачивания, отверните фольксваген поло замена переднего амортизатора верхнего крепления амортизаторной стоики. По началу думал, что стучит рулевая тяга или рулевой наконечник. Загнал полика на смотровую яму, подёргал руками, вывешивал колёса и шевелил все подвижные шарнирные соединения монтировкой, НО звуков или намёков на какие то люфты не.

Снятие, замена, установка амортизаторной стойки передней подвески

Решил оцепить рулевые наконечники, линки…результатов НОЛЬ. Нет люфтов, ничего не стучит, всё исправно.

Вывесил передние колёса по очереди и начал поднимать за колёсный диск стойку вверх, что бы проверить опору амортизатора.

Был слышен глухой стук-отработали свой срок опоры. Заказал опоры стоек резинки фирмы Лемфёрдер и опорные подшипники Оригинал. Фольксваген поло замена переднего амортизатора крепежные болты шаровой опоры в отверстия, расположенные в рычаге передней подвески, навинтите на них гайки, но окончательно не затягивайте.

Открутите и снимите гайку крепежного болта поворотного кулака к амортизаторной стойке, удерживая головку стяжного болта от проворачивания.

Извлеките болт из отверстий.

Замена передних амортизаторов

Демонтируйте защитную крышку верхней крепежной гайки амортизаторной стойки передней подвески. Открутите и снимите верхнюю крепежную гайку амортизаторной фольксваген поло замена переднего амортизатора передней подвески, удерживая шток амортизатора от проворачивания. Демонтируйте упор. Выньте амортизаторную стойку из клеммового соединения поворотного кулака, для чего предварительно разожмите клемму с помощью монтажной лопатки. Отделите амортизаторную стойку от поворотного кулака и демонтируйте ее с автомобиля.

В процессе обратной установки амортизаторной стойки передней подвески учитывайте следующие особенности: Порядок затяжки данной гайки следующий: Ремонт амортизатора телескопической амортизаторной стойки в гаражных условиях, как правило, не приводит к ожидаемым результатам, поэтому данная инструкция несет в себе информацию только о фольксваген поло замена переднего амортизатора элементов пружины, верхней опоры, опорного подшипника телескопической стойки и самого амортизатора.

Установите на пружину телескопической стойки приспособление для сжимания пружин, а затем сожмите пружину.

Ослабьте затяжку гайки штока амортизаторной стойки передней подвески, предварительно зафиксировав шток от проворачивания. Окончательно открутите и снимите гайку штока амортизаторной стойки.

Снимите верхнюю опору телескопической стойки передней подвески с ее штока. Демонтируйте опорный подшипник телескопической стойки. Снимите со штока верхнюю опорную чашу.

Снимите со штока телескопической стойки ее пружину вместе со стяжками.

Демонтируйте со штока защитный чехол буфера хода сжатия. Демонтируйте буфер хода сжатия. Произведите осмотр демонтированных деталей.

Типичные проблемы передней подвески

Неисправности ходовой проявляются характерным стуком или посторонними шумами в области арок колёс, которые могут отдавать ударами, толчками в руль во время движения и вызывать вибрацию в салоне. Эксплуатация автомобиля с подобными симптомами небезопасна, а последующий ремонт обходится в разы дороже: например, износ одного сайлентблока через пробег в 1000 км приводит к полному износу шаровой опоры и рулевых тяг. Самые распространённые причины неполадок передней подвески и способы их устранения:

Ослабление (разбалтывание) креплений нижних рычагов и стоек к поперечной штанге стабилизатора. При движении по неровным участкам дороги слышен стук, на руле возможно появление люфта. Для решения проблемы достаточно затянуть резьбу креплений.
Выход из строя рулевой тяги и нижних шаровых шарниров. Износ этих элементов подвески вызывает сильный люфт, изношенные детали подлежат замене.
Поломка пружины на передней стойке вызывает заметное проседание передней части автомобиля, потерю курсовой устойчивости и скорому износу амортизатора

Пружина подлежит замене – при этом стоит обратить внимание на состояние второй пружины: если гарантийный срок эксплуатации её истёк, рекомендуют менять обе пружины попарно.
Износ подшипников на ступицах – на скорости теряется курсовая устойчивость, слышен стук в колесе. Подшипники подлежат замене.
Разбалансировка передних колёс ведёт к быстрому износу всех узлов подвески. Регулировку развала-схождения углов наклона колёс выполняют на специальном стенде во время планового ТО.
Износ телескопической амортизаторные стойки – ведёт к увеличенной нагрузке на остальные элементы подвески и их быстрому износу.

Регулировку развала-схождения углов наклона колёс выполняют на специальном стенде во время планового ТО.
Износ телескопической амортизаторные стойки – ведёт к увеличенной нагрузке на остальные элементы подвески и их быстрому износу.

Преимущество ходовой Поло в том, что ко многим деталям подвески можно подобрать аналоги, которые в некоторых случаях будут работать лучше оригинальных. Например, амортизаторные стойки таких брендов, как Monroe, KYB, DIR могут быть с газовым поршневым механизмом, срок службы которого увеличен в два раза. Производители аналогичных запасных частей для Фольксваген SACH, TRW предложат классические стойки с масляным механизмом, цена на их продукцию ниже оригинальных и начинается от 1 100 рублей.

Контрольные размеры кузова

— Перед проведением измерений необходимо удалить винты, заглушки, облицовку и другие навесные элементы. — Для определения размеров кузова следует использовать телескопическую линейку -VAS 5159- или телескопическую линейку -VAS 5160-. — Чтобы избежать неточности при измерениях, измерительные наконечники должны быть всегда одной длины.

Передняя часть кузова

Размер -a- = 866 мм ± 2,0 мм

Размер -a- = 1251 мм ± 2,0 мм

Размер -a- = 1319 мм ± 2,0 мм

Средняя часть кузова

Размер -a- = 1152 мм ± 2,0 мм Размер -b- = 1352 мм ± 2,0 мм

Размер -a- = 836 мм ± 2,0 мм Размер -b- = 1359 мм ± 2,0 мм

Расстояние измеряется на внутренней стороне отбортовок кузова.

Размер -a- = 1358 мм ± 2,0 мм

Размер -a- = 927 мм ± 2,0 мм Размер -b- = 810 мм ± 2,0 мм

Расстояние измеряется на внутренней стороне отбортовок кузова.

Размер -a- = 1359 мм ± 2,0 мм

Размер -a- = 797 мм ± 2,0 мм Размер -b- = 967 мм ± 2,0 мм

Расстояние измеряется на внутренней стороне отбортовок кузова. Размер -a- = 1367 мм ± 2,0 мм

Размер -a- = 614 мм ± 2,0 мм Размер -b- = 1301 мм ± 2,0 мм

Размер -a- = 1144 мм ± 2,0 мм

Размер -a- = 1140 мм ± 2,0 мм Размер -b- = 521 мм ± 2,0 мм

Размер -a- = 1042 мм ± 2,0 мм

Группа элементов передней части днища

Размер -a- = 619 мм ± 2,0 мм Размер -b- = 619 мм ± 2,0 мм Размер -c- = 953 мм ± 2,0 мм

Размер -a- = 830 мм ± 2,0 мм Размер -b- = 576 мм ± 2,0 мм

Центральная часть панели пола

Размер -a- измерен снаружи между внутренними стенками порогов на уровне стоек B.

Размер -a- = 1394 мм ± 2,0 мм

Группа элементов задней части днища

Размер -a- = 946 мм ± 2,0 мм Размер -b- = 1388 мм ± 2,0 мм Размер -c- = 1007 мм ± 2,0 мм

Зазоры между кузовными деталями

Для регулировки и проверки зазоров следует использовать набор щупов -3371-.

Передняя часть кузова

Размер -a- = 5,0 мм ± 0,5 мм Размер -b- = 3,0 мм ± 0,8 мм Размер -c- = 2,5 мм ± 0,5 мм Размер -d- = 2,0 мм ± 1,0 мм Размер -e- = 0,5 мм ± 0,5 мм Размер -f- = 5,0 мм ± 0,5 мм Размер -g- = 0,5 мм ± 0,5 мм Размер -h- = 0,0 мм 0,5 мм Размер -i- = 3,5 мм ± 0,5 мм Размер -k- = – 0,8 мм ± 0,5 мм

Средняя часть кузова

Размер -a- = 3,5 мм ± 0,5 мм Размер -b- = 0,0 мм – 1,0 мм Размер -c- = 0,0 мм 1,0 мм Размер -d- = 4,2 мм ± 0,5 мм Размер -e- = 5,0 мм ± 1,0 мм Размер -f- = 0,5 мм ± 0,5 мм Размер -g- = 3,5 мм ± 0,5 мм

Размер -a- = 1,0 мм ± 0,5 мм Размер -b- = – 0,7 мм ± 0,5 мм Размер -c- = 3,5 мм ± 0,5 мм Размер -d- = – 0,9 мм ± 0,5 мм Размер -e- = 2,6 мм ± 0,5 мм Размер -f- = 2,9 мм ± 0,5 мм Размер -g- = – 0,5 мм ± 0,5 мм Размер -h- = 0,0 мм 0,5 мм Размер -i- = 2,9 мм ± 0,5 мм Размер -k- = 4,0 мм ± 0,5 мм Размер -m- = 5,0 мм ± 0,5 мм

Типы автомобильных амортизаторов

На практике применение получили стойки амортизаторов следующих видов:

Масляные амортизаторы однотрубного типа, отличающиеся простотой конструкции. В качестве рабочей жидкости используется только специальное масло с определенным коэффициентом вязкости. Основная особенность такого решения — амортизатор работает только в одну сторону — на сжатие. Возвращение штока в исходное положение осуществляется за счет пружины.

Но за все приходится платить — такие устройства отличаются повышенной жесткостью. В результате этого будете чувствовать все неровности на дороге, возникает своеобразный «эффект телеги».

Отдельная категория — амортизаторы газомасляного типа с двухтрубной конструкцией. В качестве рабочих веществ также применяются газ и масло, но схема демпфирования несколько отличается за счет более низкого давления азота. В результате сжатия часть масла перетекает в компенсационный объем, заполненный газом и впоследствии возвращается обратно, что и обеспечивает двустороннюю работу.

Отметим, что на одних и тех же автомобилях могут устанавливаться амортизаторы разных типов. Главное — определиться для себя, какой результат хотите получить.

Подвеска фольксваген поло седан: плюсы и минусы

Проверка состояния ходовой части и трансмиссии на VW Polo седан

Проверка состояния ходовой части и трансмиссии на VW Polo седан.

Проверку ходовой части и трансмиссии выполняем в соответствии с регламентом технического обслуживания или после сильных ударов по подвеске автомобиля при проезде глубоких ям и т. п.

Работу выполняем на смотровой канаве или эстакаде. На деталях ходовой части (колесах, рычагах и пружинах подвесок, стабилизаторе поперечной устойчивости, амортизаторах) и трансмиссии (валах приводов передних колес) не должно быть деформаций, трещин и других механических повреждений, влияющих на форму и прочность деталей.

Поочередно вывешивая колеса (при этом автомобиль должен быть надежно зафиксирован на подставке), проверяем состояние подшипников их ступиц. Колесо от руки должно вращаться равномерно, без заеданий и стуков.

Взявшись за колесо в вертикальной плоскости, поочередно резко тянем верхнюю часть колеса на себя, а нижнюю – от себя, и наоборот.

Убеждаемся в отсутствии люфта (стука). При наличии люфта просим помощника нажать педаль тормоза. Если при этом люфт пропал, значит, неисправен подшипник ступицы, а если стук остался – то, скорее всего, изношены детали подвески. Ступичные узлы с изношенными или поврежденными подшипниками подлежат замене.

Для проверки исправности шаровых опор вставляем монтажную лопатку или мощную отвертку между рычагом подвески и поворотным кулаком, оберегая при этом от повреждения чехол шаровой опоры.

Отжимая монтажной лопаткой рычаг, следим за перемещением корпуса шаровой опоры относительно поворотного кулака. При наличии люфта в шаровой опоре заменяем ее. Аналогично проверяем шаровую опору другого колеса.

Проверяем состояние защитных чехлов шаровых опор. Шаровые опоры с порванными, потрескавшимися чехлами заменяем.

Для проверки сайлент-блоков рычагов передней подвески вставляем монтажную лопатку между рычагом (в зоне переднего сайлент-блока) и подрамником и пытаемся сдвинуть рычаг относительно подрамника в разных направлениях. Если рычаг перемещается без значительных усилий, значит, сильно изношен или поврежден сайлент-блок рычага и его необходимо заменить.

Разрывы, растрескивания и выпучивания резиновой втулки сайлент-блока недопустимы.

Вставив монтажную лопатку между рычагом подвески и подрамником аналогично проверяем задний сайлент-блок рычага передней подвески.

Вставив монтажную лопатку между рычагом и кронштейном проверяем состояние сайлент-блоков рычагов задней подвески также как у передней подвески. Проверяем шаровые шарниры стоек стабилизатора поперечной устойчивости передней подвески…

…перемещая стойки рукой в разных направлениях. При наличии люфта в шаровых шарнирах заменяем стойки стабилизатора.

Проверяем состояние защитных чехлов шаровых шарниров стоек стабилизатора. Если чехлы порваны, потрескались, или потеряли эластичность, нужно заменить стойку стабилизатора.

Осматриваем подушки штанги стабилизатора поперечной устойчивости. Порванные, растрескавшиеся или сильно деформированные подушки штанги необходимо заменить. Поочередно вращая и поворачивая передние колеса (при вывешенной передней части автомобиля)…

…осматриваем защитные чехлы наружных и внутренних шарниров приводов передних колес, проверяем надежность их крепления хомутами. Потрескавшиеся, порванные или потерявшие эластичность чехлы подлежат замене.

Проверяем отсутствие течи масла из коробки передач через сальники фланцев приводов колес. При наличии течи заменяем сальники. Проверяем и при необходимости подтягиваем элементы крепления переднего подрамника, а также кронштейнов и балки задней подвески.

Проверяем состояние пружин, телескопических стоек и амортизаторов передней и задней подвесок.

Осматриваем амортизаторы и пружины задней подвески и телескопические стойки передней подвески.

Пружины подвесок не должны иметь повреждений. Разрывы, растрескивания и сильная деформация резиновых втулок и буферов сжатия амортизаторов недопустимы. Не допускается подтекание жидкости из амортизаторов.

Незначительное отпотевание амортизатора в верхней его части при сохранении характеристик не является неисправностью. При осадке или разрушении резинового элемента верхней опоры телескопической стойки опору необходимо заменить.

Источник статьи: http://avto-mpad.ru/hodovaya-chast/perednyaya-podveska-polo-sedan-shema.html

Передние стойки амортизатора

Передние амортизаторы на Volkswagen Polo 5 телескопические, двухстороннего действия, взаимозаменяемые (нет деления на левый и правый). В средней части детали приварена нижняя опора пружины и проушина для стойки стабилизатора. Нижняя часть детали вставляется в поворотный кулак.

На шток надеты:

  • витая цилиндрическая пружина,
  • буфер хода сжатия,
  • резиновый чехол,
  • верхняя опора пружины,
  • опорный подшипник,
  • верхняя резинометаллическая опора амортизационной стойки.

Последняя упирается в чашку брызговика кузова и позволяет амортизационной стойке качаться при проезде неровностей.

Диаметр штока, ммДиаметр корпуса, ммДлина L1/L2, ммРабочий ход штока, мм
2251361/509148

Каталожные номера (артикулы) передних амортизаторов

Оригинальные

НомерГоды выпуска автомобиляСредняя цена
6RU413031Bдо 25.07.20165469
6RF413031FРестайлинговые модели с 26.07.20165487
6RF413031Cнастоящее время5362

Аналоги 6RU413031B

НомерПроизводительСредняя цена
AMDAMDSA9212392
KAYABA3397633799
SACHS3147173821
TRWJGM1082T3072
FENOXA610062516
ZEKKERTSG40604204
BORTG222502602308
TORRDV12842445
MILESDG013722281
PATRONPSA3397632440
ACDELCO193746762723
MARSHALLM80111102046
IBERISIB1310282184
VIKA441309497012741
G U DGSA3397632451

Аналоги 6RF413031C

НомерПроизводительСредняя цена
SACHS3147173821
KAYABA3397414005
IBERISIB1310282184

Самостоятельная замена

Для замены передней амортизационной стойки на Volkswagen Polo 5 потребуются следующие инструменты:

  • домкрат;
  • подставка;
  • противооткатные упоры;
  • ключи — баллонный, на 16 мм (накидной), 21 мм (Z-образный), Torx T30, XZN M14 (12-лучевая звезда);
  • торцевые головки — 13, 18, 36 мм;
  • шестигранник на 5 мм;
  • пассатижи;
  • монтажная лопатка;
  • стяжки для пружин — 2 шт.;
  • шлицевая отвертка;
  • смываемый маркер светлого цвета;
  • тиски;
  • молоток.

Процесс замены

Порядок действий следующий:

  1. Поставить автомобиль на ровную площадку. Заблокировать задние колеса стояночным тормозом и ослабить болты на передних колесах.
  2. Открыть капот и снять решетку короба воздухопритока:
    1. Отметить положение щеток дворников маркером на стекле.
    2. Подцепить отверткой заглушку крепления рычага стеклоочистителя к трапеции.
    3. Открутить гайку торцевой головкой на 13 и снять рычаг.
    4. Подцепить рукой край резинового уплотнителя у левого крыла и снять его.
    5. Потянуть решетку короба в сторону фар и снять ее.
  3. Поднять на домкрате одну из сторон, установить подставку и снять колесо.
  4. Отсоединить от амортизатора стойку стабилизатора, открутив гайку ключом на 16, удерживая палец шарового соединения от проворачивания битой Torx T30. Чтобы вытащить палец из отверстия, нужно поджать пружину, надавив на поперечный рычаг подвески снизу с помощью домкрата.
  5. Вытащить втулку тормозного шланга из кронштейна.
  6. Поддеть пассатижами пружинный фиксатор, вытащить его из пазов кронштейна и вывести из него шланг.
  7. Отсоединить колодку проводов от датчика частоты вращения колеса.
  8. Открутить гайку с болта, стягивающего место соединения амортизатора и поворотного кулака, головкой на 18, удерживая его от проворачивания ключом M14.
  9. Разжать соединение, просунув в щель между проушинами жало монтажной лопатки. Сбить поворотный кулак молотком.
  10. Поддеть отверткой (в отдельных случаях открутить против часовой стрелки) крышку верхнего крепления стойки и снять ее.
  11. Открутить ключом на 21 гайку со штока, удерживая его от проворачивания шестигранником.
  12. Снять упорную втулку в подкапотном пространстве и амортизационную стойку.
  13. Разобрать и собрать снятый узел:
    1. Стянуть пружину стяжками так, чтобы она перестала давить на опоры.
    2. Закрепить деталь в тисках.
    3. Повторить шаг 11.
    4. Снять все надетые на амортизационную стойку элементы.
    5. Заменить все изношенные элементы новыми, включая гайку, фиксирующую все элементы на штоке.
    6. Собрать узел в порядке, обратном разбору. Концы пружин должны попасть в предназначенные для них пазы в опорах. Пружины для удобства сборки сжать стяжками.
  14. Не снимая стяжек, вытянуть шток до предела и установить снятые детали в обратном порядке.
  15. Повторить шаги 3—14 с другой стороны.

На этом процесс замены завершен.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
