Ремонт контактной группы замка зажигания на Дэу Нексия — 2 Октября 2013
Автомобили Дэу, модели Нексия обладают одной общей «чертой» и слабостью – быстро выгорающая контактная группа замка зажигания. Скорее всего, для общего блага всех любителей этого корейского автомобильного бренда необходимо выяснить, в чем же тут причина и как отремонтировать эту контактную группу?
Для начала стоит прояснить и выявить «симптомы» сгоревшей контактной группы этой модели. Скорее всего, основным «симптомом» является то, что при повороте ключа в замке зажигания, стартер не реагирует. Купить новую контактную группу на замок зажигания Дэу Нексия можно за 600 рублей, однако, замена, скорее всего, не поможет. Спустя некоторое время, замененная деталь начнет нагреваться, а потом также перегорит.
Ясно, что простая замена проблемы не решит, и здесь надо понять суть схемы контактной группы, чтобы выявить причину постоянного выхода из строя. Необходимо снять контактную группу замка зажигания. У модели Нексия контактная группа состоит из 5 контактов:
- «30» — это питание от АКБ.
- «15» — зажигание.
- «15А» — печной вентилятор.
- «50» — стартер
- «Kb» или «Ka» — радио магнитола.
Иногда в продаже встречаются контактные группы на Дэу Нексия, состоящие из 6 контактов (6-й контакт – «R»).
В Контактной группе, при различных положениях ключа, соединяются различные контакты, скорее всего, нет смысла приводить порядок этих соединений, большинство автолюбителей знают об этом достаточно хорошо. Нам важен вопрос, почему она (контактная группа) выгорает…
Ответ логичен и прост: При включенном зажигании, аккумулятор дает сильную нагрузку на зажигание (от контакта 30 на контакт 15), а при запуске стартера, аккумулятор усиливает нагрузку на стартер (с 30-го контакта на 50-й). Как видно из этого, основная нагрузка идет на контакт 30, ток большой мощности перегревает и оплавляет провода этого контакта. Контакт 15А не получает большой нагрузки, так контролирует работу лишь трех первых скоростей печки, а четвертая идет минуя его, через отдельное реле.
Остается решить вопрос о том, что же делать для того, чтобы избежать выгорания контактной группы замка зажигания?
Скорее всего, проблему решит подключение дополнительных реле для общей разгрузки. Установка таких дополнительных реле на группы 30-15 и 30-50 поможет каждому владельцу никогда не вспоминать о существовании проблемы в группе контактов замка зажигания.
Чтобы произвести все профилактические работы, необходимо приобрести заранее:
- Реле стартера от автомобиля ВАЗ-2108, которое подойдет для контакта 30А, еще лучше подойдет реле от ВАЗа-2110, на контакт 50А. Стоит такая деталь около 50 рублей.
- Следующей покупкой станет колодка для реле, которая стоит около 20 рублей.
- Необходимо приобрести и клеммы «мама», в количестве 4 штук, и стоимостью около 4 рублей.
- Пару проводов, длиной около полуметра каждый, разных цветов (желательно, черный и красный), общей стоимостью – 20 рублей.
- Осталось приобрести клемму под винт и моток изоленты, общей стоимостью около 26 рублей.
Итак, приступаем. Первым делом надо извлечь контакты 30 и 15, вместе с клеммами. После перецепить их контакты 30 и 87, соответственно. У самой клеммы контакта 30, вставленной в реле, припаиваем провод, длиной в четверть метра, второй конец этого провода также обжимаем клеммой, после этого вставляем эту клемму в гнездо 30-го контакта. Второй кусок провода той же длины обжимаем с обеих сторон клеммами, один конец присоединяем к гнезду контакта 85, второй в гнездо контакта 15.
Теперь принимаемся за провод черного цвета. Одну сторону провода обжимаем клеммой, присоединяем к контакту 86 реле, второй конец обжимаем клеммой под винт, этот конец должен плотно прицепиться к массе автомобиля. Теперь весь этот жгут проводов необходимо изолировать посредством изоленты.
Реле необходимо убрать под панель, где оно не будет мешать, и одновременно оставаться доступным в любой момент. Разъемы контактной группы крепим к самой контактной группе. Соединение всех реле с использованием разъемов (колодок) гарантирует отсутствие проблем при последующем монтаже и заменах.
Если все сделано правильно, все электричество будет направляться не через контактную группу, а через реле, а это, как и необходимо поможет избежать оплавления и выхода из строя.
Еще один хороший совет: установить два параллельных реле, чтобы снизить нагрузку. Кроме того, обычно рекомендуется тщательно проверить каждый контакт, поджать плоскогубцами все фишки для получения хорошего контакта, и, чтобы реле входили плотно и туго. Кроме того, не надо пугаться того, что реле, при всей его мощности, будет греться плавиться оно не будет, а значит замена и ремонт не потребуются. mashyna.at.ua
Зачем нужны метки газораспределительного механизма
Метки газораспределительного механизма — это отметки, по которым проводится регулировка ГРМ, а также замена приводного ремня. Этот элемент достаточно важный, поскольку он непосредственно влияет на работу силового агрегата.
Что же будет, если при замене ремня неправильно выставить метки или вообще их не выставлять? В таком случае, можно сбить механизм газораспределения, который повлечет за собой много проблем. А именно:
- Поскольку газораспределение было сбито, то впрыск и выпуск отработанных газов будет проводиться неверно. Впоследствии, двигатель может начать троить, глохнуть, не запускаться или повысится расход. В свою очередь, это может повлечь последствия, такие как — повышенный износ, прогорание клапанного механизма и поршневой группы, прочие.
- Все помнят, что бывает при обрыве ремня ГРМ — гнет клапана. Это происходит потому, что нарушается процесс газораспределения и поршни ударяют о клапаны, которые впоследствии деформирует. Точно такой же принцип работает и в данном случае. Сбитый механизм ГРМ приведет к бою поршневой группы о клапаны, чем попросту деформирует их.
- Сдвиг метки ГРМ при замене ремня или регулировки приведет к тому, что топливо будет впрыскиваться слишком рано или слишком поздно. Последствием этого может стать заливание свечей зажигания или подсос отработанных газов в камеру сгорания.
Кроме наведенных последствий, могут возникать и другие, которые также могут привести детали силового агрегата к повышенному износу или другим проблемам.
Что такое и для чего нужен датчик детонации?
Эта деталь встречается в автомобилях, где в качестве топлива используется бензин. Он предназначен для инжекторных типов двигателей. Располагается датчик на блоке цилиндров мотора. Это важная деталь системы управления, главной целью которой является контроль уровня детонации.
По данной теме есть похожая статья — Что такое чип тюнинг двигателя, плюсы и минусы.
Давая ответ на вопрос, за что отвечает датчик детонации, нужно отметить, что благодаря ему реализуются следующие возможности автомобиля:
- Экономия топлива.
- Возможность двигателя развивать максимальную мощность.
Детонацией считают электрический импульс, создаваемый при зажигании. Именно благодаря детонации автомобиль заводится, внутри двигателя происходят сложные химические и физические процессы, а топливо возгорается.
Датчик контролирует систему завода автомобиля, регулирует его правильную работу.
Из каких основных элементов состоит датчик детонации?
Основные детали этого механизма – это:
- Вибрационная пластина.
- Электрический элемент типа пьезо.
- Сигнальный провод.
- Оплетка.
Обзор неисправностей и способы их ремонта
Благодаря вогнутой форме поршня и лунке внутри него мотор G15MF не гнет клапана в момент обрыва ременного ГРМ привода. Ему присущи несколько неисправностей:
| Недогрев или перегрев | выход из строя термостата | замена термостата |
| Стук при работе | 1) выработка гидрокомпенсаторов 2) появился осевой люфт коленвала 3) износ коренного подшипника 4) ремень навесного оборудования перетянут | 1) замена расходников 2) опорный подшипник под замену 3) установка новых вкладышей 4) регулировка натяжения или замена ремня |
| «Масложор» | 1) залегшие или изношенные маслосъемные кольца | 1) раскоксовка либо замена колец |
Остальные поломки, присущие всем рядным моторам с верхним расположением распредвала, следует устранять в рабочем порядке.
Ремонт G15MF

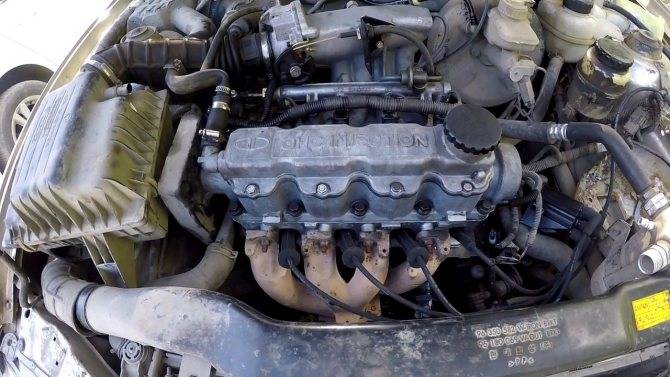

Схема подключения высоковольтных проводов Daewoo Lanos, Daewoo Nexia ( Дэу Ланос, Дэу Нексия)
Посередине крышки распределителя имеется контакт, к которому подключаем центральный провод, который идет от катушки зажигания.
Так, что главное не забывать главное правило по установке высоковольтных проводов на Дэу, Daewoo Lanos, Daewoo Nexia ( Дэу Ланос, Дэу Нексия) – отсчет цилиндров ведется от ремня ГРМ слева направо.
Думаю подключить высоковольтные провода своими руками не проблема, главное соблюдать все вышеперечисленные рекомендации. Если у вас другой автомобиль следует найти порядок работы цилиндров в руководстве по эксплуатации автомобиля или в интернете на крайний случай и произвести замену высоковольтных проводов по тому же принципу. Для того, чтобы впредь не встречаться со сложностями поиска информации по поводу замены высоковольтных проводов, можно сделать небольшие метки маркером на крышке трамблера.
Еще раз напомню
Порядок подключения высоковольтных проводов Daewoo Nexia (Дэу Нексия) 1-3-4-2
Порядок подключения высоковольтных проводов Daewoo Lanos (Дэу Ланос) 1-3-4-2 .
Для удобства владельцев автомобилей Daewoo Lanos мы собрали все электросхемы Дэу Ланос:
Характеристики
| Двигатель | 8 клапанов |
| Аналог | NP1332 |
| Артикул | PECE06 |
| Производитель | PARTS-MALL |
| Страна производства | Корея |
Провода высоковольтные (свечные) Daewoo Nexia SOHC 8-клапанов N100 до 2008г (трамблер)
Производитель — Parts Mall (Корея)
Вы можете купить высоковольтные провода на Дэу Нексия 8 кл до 2008 года с доставкой до нужного Вам адреса в Москве или других городах России, так же заказ можно забрать самовывозом из нашего магазина.
→ Описание товара → Переход в Google картинки → Дополнительная информация по поставщику → Статистика выдачи товара
Вы можете купить Провода высоковольтные Daewoo Nexia SOHC 8-клапанов до 2008г (трамблер) PARTS-MALL (артикул PECE06) с доставкой до нужного Вам адреса в Москве или других городах России, так же заказ можно забрать самовывозом из нашего магазина.
Читать также Это гриб и водоросль одновременно
ИНФОРМАЦИЯ ДЛЯ ПОКУПАТЕЛЕЙ
Ремонт распределителя зажигания Daewoo Nexia
Проверка катушки зажигания
| 1. ОММЕТР 2. КЛЕММЫ С И ТАСН 3. ОММЕТР 4. КЛЕММА В 5. ОММЕТР |
| Общие сведения |
| 1. Проверить обмотки катушки зажигания на наличие разрывов и замыкания на «массу». |
| Шаг 1. Переключить омметр на самый грубый диапазон. Измеренное сопротивление должно быть очень велико («бесконечно»). В противном случае заменить катушку. |
| Шаг 2. Переключить омметр на самый чувствительный диапазон. Измеренное сопротивление должно быть очень мало (близко к нулю). В противном случае заменить катушку. |
| Шаг З. Переключить омметр на самый грубый диапазон. Измеренное сопротивление не должно быть очень большим, как на шаге 1. В противном случае заменить катушку. |
Проверка катушки магнитоэлектрического датчика
| 1. ЭЛЕКТРОННЫЙ МОДУЛЬ 2. КАТУШКА МАГНИТОЭЛЕКТРИЧЕСКОГО ДАТЧИКА В СБОРЕ 3. ПРОВОДА КАТУШКИ ДАТЧИКА, ОТСОЕДИНЕННЫЕ ОТ ЭЛЕКТРОННОГО МОДУЛЯ 4. ОММЕТР 5. ОММЕТР |
| Общие сведения |
| 2. Снять ротор и отсоединить провода катушки датчика от электронного модуля. |
| 3. Последовательно присоединить омметр по способам 1 и 2, см. рис. Проверка катушки магнитоэлектрического датчика. |
| 4. Проверить катушку на наличие разрыва. |
| Шаг 1. Измеренное сопротивление должно быть очень велико («бесконечно»). В противном случае заменить катушку. |
| Шаг 2. Измеренное сопротивление должно находиться в пределах 500–1500 Ом. Если величина сопротивления выходит за границы этого диапазона, следует заменить катушку. |
Демонтаж штифта ведущей муфты
|
| Общие сведения |
| 5. Снять пружину. Нанести метки на ведущую муфту и валик для облегчения последующей сборки. Опереть муфту на У-образную подставку. Выбить штифт и снять муфту. Удалить напильником все заусенцы и вынуть валик. |
Демонтаж катушки магнитоэлектрического датчика
| Общие сведения |
| 6. Для того, чтобы демонтировать катушку, необходимо предварительно снять тонкое пружинное кольцо. |
| 7. Снять катушку, подняв ее вверх. |
Демонтаж электронного модуля
|
| Общие сведения |
| 8. Отсоединить электрический разъем модуля, вывернуть два винта и снять модуль. Проверить модуль с помощью тестового оборудования. |
| 9. Вытереть начисто основание распреде лителя и модуль и смазать место установки модуля кремнийсодержащей смазкой для улучшения теплоотвода от модуля. |
| 10. Установить и закрепить модуль. Подсоединить разъем. |
| 11. Установить катушку датчика и тонкое пружинное кольцо. |
| 12. Собрать валик, муфту и установить штифт. |
| 13. Провернуть валик для того, чтобы проверить свободу его вращения. |
| 14. При задевании валика ослабить крепление катушки датчика, устранить задевание и закрепить снова. |
| 15. Установить ротор и крышку. |
Видео про «Ремонт распределителя зажигания» для Daewoo Nexia
ремонт трамблера/установка зажигания daewoo nexia ремонт трамблера/установка зажигания daewoo nexia
Крышка трамблера Daewoo БРАК или сделали в подвале flamma pl Nexia
Крышка трамблера Daewoo БРАК или сделали в подвале flamma pl Nexia
Работа двигателя на дэу нексия, трамблер
Работа двигателя на дэу нексия, трамблер
Создайте аккаунт или войдите в него для комментирования
Как я регулировал зажигание Всё правильно. У мну прослушивается звон дребезг во время разгона когда двигатель работает внатяг — это они?
И откуда должен слышаться звук? Это не плохо и не хорошо. Снимаем крышку распределителя и бегунок.
Снимаем крышку трамблера и бегунок. На валу видим прорезь, которая должна быть направлена или вверх, или вниз.
Ключом на 13 отпускаем болты фиксации трамблёра. Ослабив ключом на 13 болт крепления трамблера, совмещаем выступы магнитного ротора с выступами статора.
Теперь осталось совместить выступы магнитного ротора с плюсовыми стационарными отливами. Теоретически, угол опережения выставлен, но, делая поправку на бензин, проворачиваем трамблёр ещё на мм по часовой стрелке. Устанавливаем бегунок и крышку.
Заключение Проверяем правильность установки в ходу.
Начнем

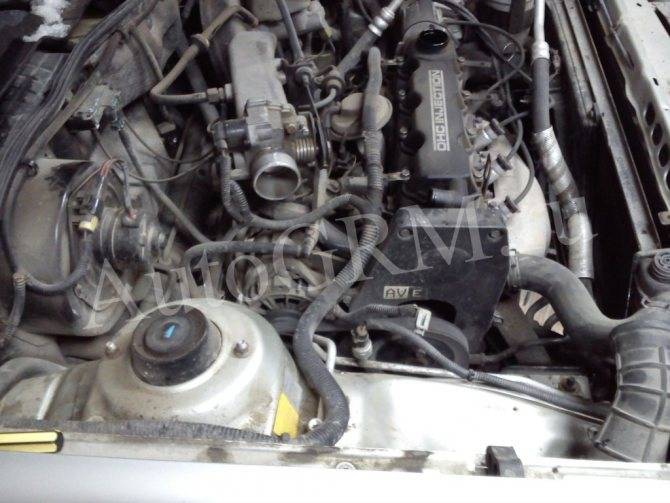

Снимаем патрубки воздухозаборника, корпус воздушного фильтра и все что к ним присоединено. Получается такая картина.
Откручиваем болты крепления защитной крышки ГРМ, и снимаем ее. Также ослабляем болты крепления шкива гидроусилителя. Что бы потом не матерится пытаясь его застопорить.
Ослабляем болт крепления генератора, сдвигаем его к двигателю и снимаем ремень генератора.

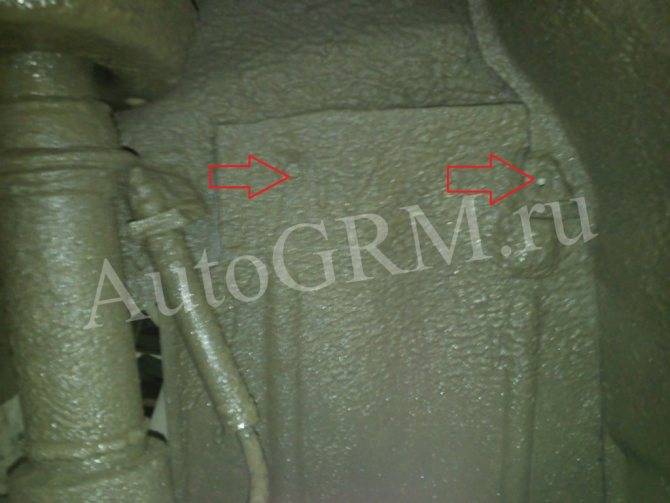

Снимаем правое колесо и пластиковый брызговик снизу. Сливаем антифриз.
Теперь мы видим шкив коленвала.
За болт коленвала вращаем весь механизм газораспределения до совпадения метки на шкиве распредвала и корпусе.
Снимаем шкив гидроусилителя рулевого управления. На фото уже снят. Зато видна метка коленвала и она совпадает с указателем. Откручиваем два болта крепления гидроусилителя. Жидкость ГУР не сливаем!

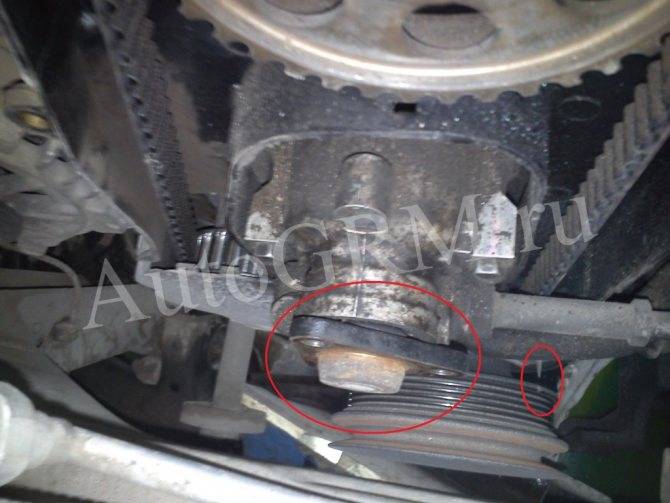

Снимаем шкив коленвала и видим, что и на нем метки совпали. Болт коленвала откручиваем с помощью напарника. Включаем пятую передачу, жмем на тормоз и легким движением руки откручиваем.
Откручиваем болты нижней защитной крышки и снимаем ее.
Ослабляем три болта крепления помпы, они под шестигранник. Их на данной фотографии не видно, после снятия защитного кожуха я их отмечу. Спец ключом проворачиваем помпу до ослабления ремня ГРМ и снимаем его. Снимаем шкив распредвала. Под ним спрятались болтики крепления защитного кожуха. И еще два внизу. Их откручиваем.
Смещаем кожух и видим, как раз три болта крепления помпы.
А сверху и сам виновник торжества, термостат в своем корпусе. Его снимаем и меняем.
Снимаем водяной насос и смазываем его прокладку тонким слоем герметика, что бы не потекла потом. Менять ее нет смысла, она еще новая.
Термостат, спецключ и водяной насос.

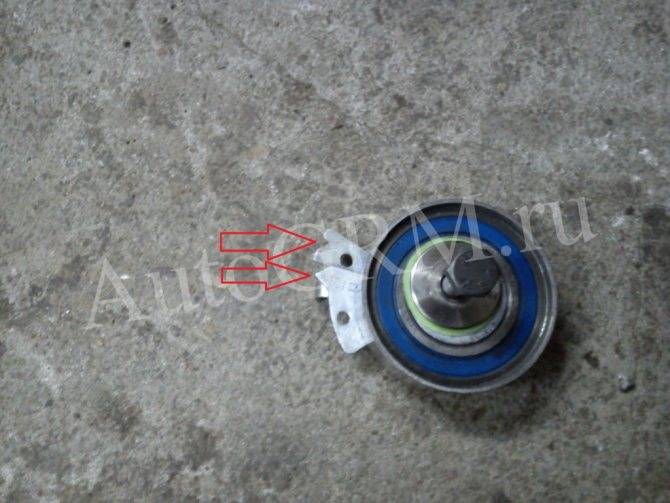

Ставим водяной насос на место. На натяжном ролике есть указатель натяжки, после натяжке ремня стрелка должна быть напротив пазика.
Ставим на место защитный кожух, прикручиваем его и натяжной ролик. Ставим шкив распредвала и совмещаем метки если они не совпадают, так же проверяем метки коленвала. После чего ставим новый ремень ГРМ так чтобы нисходящая ветвь ремня была натянута. Принцип такой, сначала надеваем на коленвал, помпу и натяжной ролик. Затем шкив распредвала на несколько градусов поворачиваем по часовой стрелки, надеваем на него ремень и возвращаем назад. Получается, что правая ветвь ремня натянута, а левая свободна. Ремень ставим обязательно по направлению вращения, на нем для этого есть специальная метка, здесь к сожалению не сфотографировали но можно посмотреть в статье про Логан.
С помощью спец ключа проворачиваем помпу до момента когда стрелка на натяжном ролике не встанет на против паза и затягиваем ее.
Проверяем еще раз все метки. Если все в норме, ставим нижний кожух и шкив коленвала, затягиваем его так же как откручивали. Проворачиваем коленвал два раза и проверяем метки.
Прикручиваем на место все что открутили и ставим все что сняли в порядке обратном снятию. Натягиваем ремень генератора. Заливаем антифриз. Заводим машину, принимаем поздравления от родных и близких.
А вообще машина вполне неплохая. Передняя подвеска проще некуда, два сайлентблока и шаровая, убить которую очень сложно. Двигатели выхаживают по 300 000 без проблем. Высоким аппетитом не отличается. Единственное есть несколько врожденных пороков по электрики, да и кузов подгнивает если не обработать. А в остальном за свои деньки вполне приемлемый вариант. Это были рассуждения на свободную тему.
Сроки замены
Производители рекомендуют производить замену изношенных деталей привода механизма ГРМ при пробеге не более 50 тысяч километров. Большинство владельцев следуют этой рекомендации, но бывают исключения.
Срок службы ремня зависит не только от производителя запасной части, но и от условий эксплуатации транспортного средства, технического состояния двигателя. Пагубное воздействие на состояние ремня оказывают технические жидкости, которые могут попасть в зону его работы. Если замечены даже малейшие протечки моторного масла, их немедленно устраняют, ремень меняют новым изделием.
Ремонт Дэу Нексия: Электрические схемы Daewoo Nexia. Описание, схемы, фото
Цветные электросхемы на русском языке, от автомобиля Дэу Нексия. Все схемы разделены по модулям, для увеличения достаточно кликнуть на изображении. Представленны схемы таких узлов автомобиля, как генераторной установки и системы пуска двигателя, система управления двигателем, топливные форсунки, питание, датчики и другие элементы. Чтоб скачать схемы Daewoo Nexia на компьютер — сохраните нужную картинку и откройте в программе для просмотра изображений. Вторая часть сборника схем Nexia находится тут.

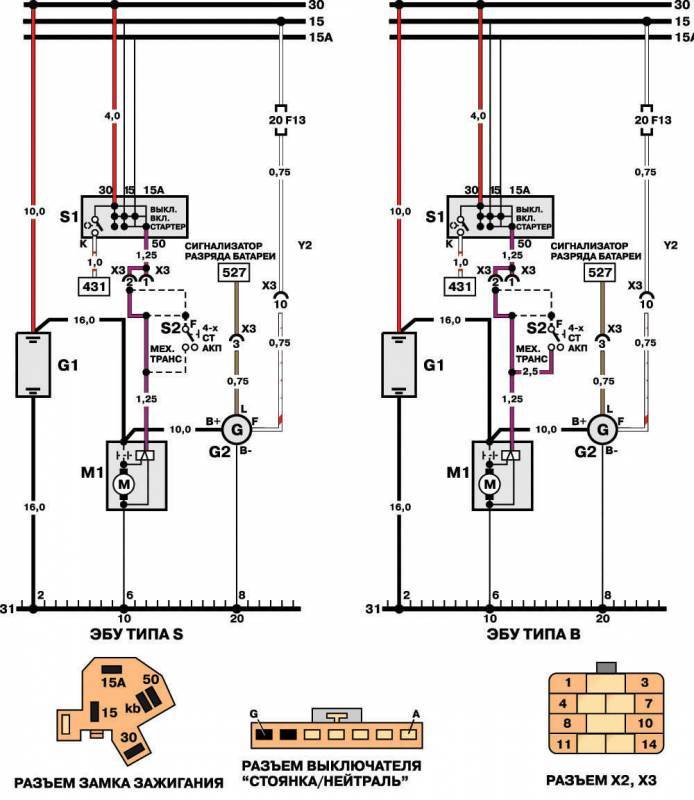

Электросхема замка зажигания, стартера, генератора Дэу Нексия
G1 Аккумуляторная батарея
S1 Замок зажигания
82 Выключатель «Стоянка/нейтраль»
Схема системы зажигания Daewoo Nexia
11 Катушка зажигания
Y1 Блок зажигания
Y2 Распределитель зажигания
Топливные форсунки, питание автомобиля
Y3 Топливные форсунки
Датчики температуры, давления, скорости, заслонки — схемы электрооборудования
М2 Клапан холостого хода (КХХ)
Р1 Датчик скорости автомобиля (ДСА)
Р2 Датчик температуры охлаждающей жидкости (ДТЖ)
РЗ Датчик абсолютного давления во впускном трубопроводе (ДАД)
ХЗ Разъем переключателя октан-корректора
Р4 Датчик положения дроссельной заслонки (ДДЗ)
Р5 Электропроводка датчика концентрации кислорода (ДКК)
Р5-1 Датчик концентрации кислорода (1,5-литровые двигатели типа DOCH)
Р5-2 СО-потенциометр (1,5-литровые двигатели с МСВТ)
Р6 Датчик температуры воздуха во впускном трубопроводе (ДТВ)
Схемы системы диагностики, блокировки гидротрансформатора, топлива
МЗ Электродвигатель топливного насоса
S2 Выключатель «Стоянка/нейтраль»
S4 Реле давления масла
Х1 Разъем бортовой системы диагностики
Х2 Тестовый разъем топливного насоса
Электросхема управления трансмиссией, противоугонное устройство, подушка безопасности
К18 БЛОК УПРАВЛЕНИЯ ТРАНСМИССИЕЙ
К19 БЛОК УПРАВЛЕНИЯ ПРОТИВОУГОННОГО УСТРОЙСТВА
К20 БЛОК УПРАВЛЕНИЯ ПОДУШКИ БЕЗОПАСНОСТИ
Р1 ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ
R9 КОНТАКТНАЯ КАТУШКА
Датчики температуры, давления, скорости, заслонки, клапан ХХ
М2 Клапан холостого хода (КХХ)
Р1 Датчик скорости автомобиля (ДСА)
Р2 Датчик температуры охлаждающей жидкости (ДТЖ)
РЗ Датчик абсолютного давления во впускном трубопроводе (ДАД)
Р4 Датчик положения дроссельной заслонки (ДДЗ)
Р5 Датчик концентрации кислорода (неэтилированный бензин)
Р5-1 Датчик концентрации кислорода (этилированный бензин)
Р5-2 СО-потенциомер (1,5-литровые двигатели с МСВТ)
Р6 Датчик температуры воздуха во впускном трубопроводе (ДТВ)
Схемы систем диагностики, блокировки гидротрансформатора, топлива
К2 Реле топливного насоса
МЗ Электродвигатель топливного насоса
52 Выключатель «Стоянка/нейтраль»
53 Выключатель стоп-сигнала
S4 Реле давления масла
Х1 Разъем бортовой системы диагностики
Х2 Тестовый разъем топливного насоса
Y4 Электромагнитный клапан блокировки гидротрансформатора
Противотуманные передние фары и задние фонари Дэу Нексиа
Е5 Противотуманная передняя фара (левая)
Е6 Противотуманная передняя фара (правая)
Е7 Противотуманный задний фонарь (левый)
Е8 Противотуманный задний фонарь (правый)
К5 Реле противотуманных фар
57 Выключатель противотуманных передний фар
58 Выключатель противотуманных задних фонарей
Электросхема приборов освещения автомобиля Дэу Нексиа
Е1 Лампа дальнего света (левая фара)
Е2 Лампа ближнего света (левая фара)
ЕЗ Лампа дальнего света (правая фара)
Е4 Лампа ближнего света (правая фара)
КЗ Реле включения освещения
К4 Реле включения фар
М4 Электродвигатель регулятора левой фары
М5 Электродвигатель регулятора правой фары
R2 Блок управления регулятора фар (направление светового пучка)
S5 Правый выключатель
S6 Переключатель света фар.
Основные неисправности силовых установок
Силовым агрегатам деу присущ ряд характерных недостатков:
| Характерные недостатки | Причины | Решение |
| Увеличен расход масла | Износ поршневых колец Износ масляного насоса Течь в моторе | Заменить кольца Заменить масляный насос Заменить уплотняющие элементы, подтянуть болты |
| Сильный стук (мотор прогрет) | Зазоры в коренных подшипниках — больше необходимых Натяжение приводных ремней увеличено Крепление гидротрансформатора ослаблено | Заменить вкладыши Отрегулировать натяжение, при необходимости заменить Отрегулировать болты |
| Стук в моторе после запуска | Передний коренной подшипник — увеличен зазор Коленчатый вал — увеличен осевой зазор Гидравлические толкатели клапана неисправны | Заменить Опорный подшипник вала — заменить Проверить, при необходимости заменить |
| Быстро греется двигатель | Термостат неисправен | Проверить, при необходимости заменить |
| Мотор долго греется | Термостат неисправен | Проверить, при необходимости заменить |
Беда с ВВ проводами Nexia
Всем привет. полгода назад при замене свечей пормал высоковольтный провод, в том месте где он к свечи подклбчается. В КарДокторе поменял на новые родные. Неделю назад чистил инжектор, когда полез дастовать грязные свечи порвал и новый ВВ тем же образом ((( то есть железка-крепилка остаалсь на свече. кое-как провод назад поставил, ибо его приделать назад нириально, т.к. там огромная защитная резинка, срезав которую провод становится оч. маленькми.
Т.к. контакт полюбомы плохой, двигло иногда троит. посоветуйте какие ВВ провода можно приобрести? Иди опять боюсь плохие родные купить
Общее описание силовых агрегатов
Все двигатели daewoo nexia, устанавливаемые на автомобиль представляли собой классический бензиновый 4-х цилиндровый, рядный, четырёхтактный агрегат. Конструктивно моторы были идентичны, имели одинаковую систему смазки, охлаждения, блок цилиндров.
Мотор с маркировкой G15MF имел и ряд существенных отличий от Opel Kadett E.
В системе газораспределения применялась схема, предусматривающая верхнее расположение одного распределительного вала. Каталитический нейтрализатор отработанных газов и лямбда-зонд отсутствовали.
В более новой модификации, получившей маркировку А15MF, применили небольшие конструктивные изменения. Привод газораспределительного механизма осуществлялся посредством двух распределительных валов с верхним расположением. Количество клапанов было увеличено до 4-х на цилиндр, существенно изменилась системе зажигания. На силовую установку установили лямбда-зонд и каталитический нейтрализатор.

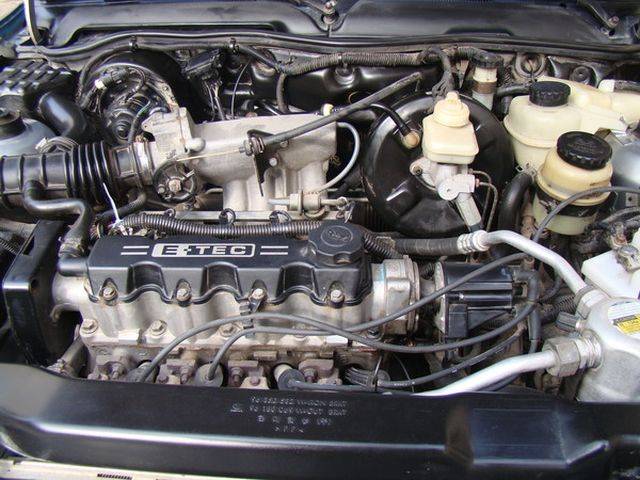

Силовая установка G15MF
Это первый двигатель, который начали устанавливать на автомобиль.
Характеристики daewoo nexia двигатель G15MF:
- Объём 1498 см³;
- Клапанов, шт. 8;
- Цилиндр, диаметр 76,5 мм;
- Поршень, ход 81,5 мм;
- Топливная система — распределительный впрыск;
- Расположение на автомобиле — поперечное;
- Коренные шейки коленчатого вала, мм — 55;
- Шатунные шейки, мм — 43;
- Мощность — 75л.с.
Двигатель Дэу Нексия развивает скорость 175 км/ч до сотни, разгоняется за 12,5 секунд. Расход топлива в городском режиме составляет 9,3 литра на сотню, по трассе — 7 литров на сотню. Мотор хорошо себя зарекомендовал, при должном уходе ресурс двигателя без капитального ремонта более 200 000 км.
Силовая установка А15MF
В 2002 году в мотор daewoo nexia были внесены некоторые изменения, благодаря чему мощность агрегата удалось повысить до 85л.с., ресурс двигателя при этом не уменьшился. Самым существенным изменением было применение 16-ти клапанов, по 4 клапана на цилиндр.
Основным отличие от мотора с 8-ю клапанами было применение новой головки блока цилиндров. Теперь в ней устанавливалось два распределительных вала, а зажиганием управлял электронный блок, благодаря этому удалось снизить расход топлива (город — 9,3 литра на сотню, трасса — 6,5 литров на сотню). Диаметр цилиндра не был изменён, что касается поршней — появились проточки под клапана на днище.
Силовая установка А15SMS
Мотор воплотил в себе все лучшие свойства более старого предшественника G15MF, кроме того, было внесено достаточно существенных нововведений для улучшения экологических показателей.
Система управления двигателя получила большое количество датчиков, что позволило более тонко управлять настройками мотора в автоматическом режиме. Был установлен модуль зажигания. Впускной трубопровод получил новую геометрию. Установлены два каталитических нейтрализатора выхлопных газов, два датчика концентрации кислорода.
Силовая установка F16D3
Мотор является улучшенным вариантом предшественника F14D3, в него было внесено достаточно новшеств, что бы улучшить показатели.
Характеристики daewoo nexia двигатель F16D3:
| Параметр | Значение |
| Объём, см³. | 1598 |
| Клапана, шт. | 16 |
| Клапанов на цилиндр, шт. | 4 |
| Цилиндр, диаметр, мм. | 79 |
| Поршень, ход, мм. | 81,5 |
| Топливная система | Распределительный впрыск |
| Расположение | Поперечное |
| Мощность, л.с. | 109 |
| Степень сжатия | 9,5 |
| Момент, Нм при об. в мин | 142 при 4000 |
| Газораспределительный механизм | DOHC 16V |
| Горючее | бензин АИ-95 |
| Расход, л на сотню км (город) | 7,3 |
| Охлаждающая жидкость | Основа — этиленгликоль |
| Система охлаждения | Закрытая, принудительная |
| Система смазки | Комбинированная |
| Объем масла в двигателе, л. | 3,75 |
| Моторное масло, тип | 5W-30/10W-40/15w-40 |
| Экологические нормы | ЕВРО-3 |
Куда “ушла искра” у “нексии”
КУДА «УШЛА ИСКРА» У «НЕКСИИ»
КУДА «УШЛА ИСКРА» У «НЕКСИИ» Как удалось диагностировать и, в конце концов, победить коварный дефект, рассказывает руководитель фирменного техцентра в Казани.
Проблема «заводится-не заводится» существует, наверное, с момента изобретения автомобиля.
С появлением надежных и сравнительно недорогих «нексий» из Узбекистана пересевшие на них владельцы «жигулей» и «самар» наконец-то почувствовали себя людьми, но вместе с тем поняли, что их «жигулевский» опыт мало применим к новому авто. И уж если что-нибудь случается, то дорога одна — в автосервис.
Первый раз с «Нексией„-узбечкой, которая порой отказывалась заводиться, мы столкнулись осенью 1997 года. Со слов владельца (именно „со слов“, поскольку воочию увидеть машину, у которой не пускается двигатель, довелось значительно позднее), автомобиль пару раз ставил его в неловкое положение, но через несколько минут (очевидно, пока хозяин протирал фары, стекла и пинал колеса) пускался как ни в чем не бывало. Тот случай оказался не единичным. У страдающих подобным недугом автомобилей двигатель мог отказаться завестись в любой момент — после длительной стоянки или после короткой, в плохую погоду или хорошую, в гараже или на свежем воздухе. Так же неожиданно он мог бросить дурить и работать неделю, месяц нормально, а затем все начиналось снова. Бывало, „Нексию“ притаскивали к нам на буксире, мастер садился за руль, и. двигатель пускался, что называется, с полпинка! Эта проблема доводила владельцев до белого каления, они стали бояться своих машин.
Словом, мы имели дело с типичным «плавающим» дефектом — одним из тех, который способен заставить специалиста автосервиса усомниться в правильности выбора профессии. Богатый (к тому времени трехлетний) опыт работы с автомобилями «Дэу» из Кореи помочь не мог — у них не встречалось такого дефекта, они заводились всегда.
Ремонтировать такие машины (как можно починить исправный автомобиль?) приходилось, руководствуясь принципом, что «электроника есть наука о контактах», то есть разъединяя-соединяя электрические разъемы, очищая, продувая. Иногда это помогало, чаще — нет. Но статистика, великая из наук, делала свое дело — стала вырисовываться общая картина. Двигатель у дефектных автомобилей не пускался из-за отсутствия искры на катушке зажигания, причем «плюс» на нее подавался, то есть не формировались импульсы в первичной обмотке. Если попробовать в этот момент завести двигатель «с толкача», то он стартовал мгновенно. Эти два фактора явились необходимым и достаточным условием для того, чтобы применять последующие рекомендации. Но сначала немного теории.
Принципиальная схема системы зажигания «Нексии» представлена на рисунке. В корпусе распределителя расположены магнитоэлектрический датчик импульсов (не путать с датчиком Холла) и электронный модуль (коммутатор, если хотите). Датчик импульсов состоит из намагниченного ротора, выполненного заодно с валом распределителя, и статора, включающего в себя две пары полюсов и индукционную катушку, в которой наводится электродвижущая сила (ЭДС) с частотой при стартерном режиме 8 Гц и амплитудой около 2 В. Электронный модуль преобразует эти импульсы в прямоугольные амплитудой 12 В и подает их в первичную обмотку катушки зажигания. После пуска двигателя в работу системы зажигания включается и электронный блок управления (ЭБУ), который ведает изменением угла опережения зажигания в зависимости от режимов работы двигателя.
Логичнее всего было предположить, что причина всех бед именно в модуле. Ведь слово «коммутатор», произнесенное с соответствующими эпитетами в компании автомобилистов, сразу порождает сочувственные кивания головами и море невеселых воспоминаний. Однако замена коммутаторов на проблемных автомобилях с обещанием вернуть деньги, если дефект не исчезнет, привела-таки к возврату денег и встречным вопросам: ну, а дальше что? А действительно — что, если проверены и работают нормально и электронный модуль, и катушка зажигания, и ЭБУ, что же остается? Неужели датчик? Нет, «на него» и думать не хочется, поскольку примитивен до предела. В нем единственная деталь, которая может выйти из строя, — индукционная катушка, да и та представляет собой плас с намотанным на нее медным проводом диаметром 0,1 мм. Инструкция по ремонту автомобиля «Нексия» предписывает для проверки работоспособности катушки измерить ее сопротивление, и если оно в пределах 500–1500 Ом, значит — все в порядке. Мы измеряли это сопротивление у десятков катушек, и всегда оно было в пределах 750–800 Ом.
