Снятие гидротрансформатора с АКПП: основные неисправности и варианты их устранения

Как избежать проблем?

О причинах и признаках поломок мы рассказали, теперь подробно остановимся на способах их устранения. Сразу же следует отметить, что все причины условно делятся на те, которые вызваны механическим износом и те, которые появились в результате неверной эксплуатации авто. На практике многие автолюбители далеко не всегда вовремя меняют рабочую жидкость в коробке, со временем отсутствие смазки может стать причиной перегрева агрегата. В итоге все подвижные компоненты трансмиссии гораздо быстрее ломаются, единственным способом их устранения является замена. Поэтому автолюбителям с коробкой-автомат следует периодически осуществлять диагностику смазывающей жидкости в системе.

Еще одним способом устранения возможных проблем является регулярный прогрев коробки передач зимой, что избавит автовладельца от неисправностей, связанных со смазкой подвижных компонентов. В результате использования некачественного масла страдают соленоиды, а их замена может занять не только много времени, но и немалые финансовые затраты. Не стоит забывать и о том, что подобные трансмиссии всегда чувствительны к агрессивному и быстрому стилю езды. Более того, при постоянной работе мотора на повышенных оборотах очень быстро стачиваются и сгорают фрикционы трансмиссии. Поэтому мы рекомендуем воздержаться от такой манеры вождения.

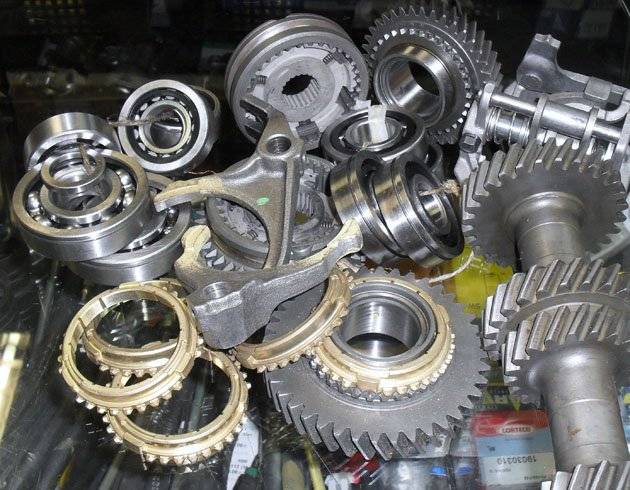

Еще одной сложностью в устранении поломок трансмиссии является то, что выявить неисправность в большинстве случаев можно только в результате демонтажа и разбора АКПП. Соответственно, трансмиссию нужно будет снимать с машины. Как показывает практика, в домашних условиях осуществить качественный ремонт очень сложно, практически невозможно, поэтому в таких случаях лучше обращаться к специалистам. Ремонт элементов трансмиссии заключается в смене вышедших из строя компонентов. Здесь же нужно отметить, что вне зависимости от способа устранения поломки, ремонт АКПП всегда будет сложнее «механики» из-за конструктивных особенностей агрегата.

Признаки неисправности гидротрансформатора АКПП

Основные симптомы поломки гидротрансформатора АКПП следующие:

• при включении передач слышен механический шум, который под нагрузкой исчезает: неисправность гидротрансформатора АКПП и упорных подшипников;
• на скорости от 60 км/ч до 90 ощущается вибрация, вызванная неисправным механизмом блокировки: такие поломки гидротрансформатора АКПП обычно обусловлены тем, что продукты износа забивают масляный фильтр;
• плохая динамика разгона ТС, которая сигнализирует о выходе из строя обгонной муфты.

Теперь вы знаете, как проверить гидротрансформатор АКПП, проблемы с функционированием которого могут значительно ухудшить комфорт и безопасность управления автомобилем.

Применение гидротрансформаторов

Возьмем пример того, когда гидротрансформатор упрощает пользование автомобилем. Предположим, начинается подъем на гору после движения по ровному участку дороги. Водитель забыл о манипуляциях с педалью акселератора. Так как нагрузка на ведущие колеса увеличилась, а автомобиль сбросил скорость, частота вращения турбины должна уменьшиться. При этом уменьшилось гидравлическое сопротивление – скорость циркуляции трансмиссионного масла в гидротрансформаторе увеличилась. Это означает, что крутящий момент, передаваемый валу турбинного колеса, вырос. Водитель обнаружит, что пока лопастные колеса не синхронизировались, автомобиль двигается так, будто произошел переход на низшую передачу, как это делается в автомобилях с механической коробкой передач.

Пытливый автолюбитель может обнаружить следующее: крутящий момент может преобразовываться гидротрансформатором слишком большое число раз. Что при этом происходит? Необходимая скорость уже достигнута, однако жидкость продолжает набирать скорость вращения. Здесь на выручку приходит механизм блокировки. Он создает жесткую связь между ведущим и ведомым валом. Блокировка устроена так, что потери мощности будут минимальными. При этом гидротрансформатор не увеличит расход топлива как до, так и после блокировки.

Вот еще один вопрос: если гидротрансформатор сам может менять величину крутящего момента, зачем присоединять его к автоматической коробке передач? Дело в том, что коэффициент изменение крутящего момента данного устройства равен 2,0 – 3,5 (обычно 2,4). Это не тот диапазон передаточных чисел, который нужен для эффективной работа автомобильной трансмиссии. К тому же, гидротрансформатор никак не поможет в движении задним ходом или в случаях, когда ведущие колеса разъединены с двигателем.

Устройство ГДТ

Гидротрансформатор представляет собой сложное устройство. Неисправности в любом из его комплектующих могут привести к тому, что автомобиль либо вообще не тронется с места, либо не сможет разогнаться.

Он меняет и передает крутящий момент на двигатель транспортного средства. Состоит из следующих элементов:

• насосное колесо, которое создает поток смазки. Масло течет и создает давление, заставляя вращаться следующие элементы;
• турбина вращается за счет потока масла, созданного насосным колесом;
• реакторное колесо, принцип работы идентичен турбине;
• муфта свободного хода или обгонная;
• блокировочная муфта.

ГДТ размещается между мотором и трансмиссией в отсеке полностью заполненным трансмиссионной жидкостью. Масло выполняет роль не только смазывающего средства, но становится «мокрым» сцеплением.

Неисправности ГДТ отрицательно влияют на следующие комплектующие АКПП:

• маслонасос;
• гидроблок;
• уменьшают жизненный ресурс всей коробки передач.

Важную роль в работе гидротрансформатора играет блокировочная муфта. Блокировка повышает экономичность расхода топлива автомобиля.

Блокировка

Когда будет происходить блокировка определяет электронный блок управления АКПП. А принцип ее функционирования состоит в торможении автомобиля и уменьшении скорости вращения гидротрансформатора. Таким образом крутящий момент передается напрямую от двигателя коробке. Происходит это до тех пор, пока снова не поменяется передача.

Блокировочная муфта состоит из:

• поршня с уплотнительными кольцами;
• крышки;
• ступицы, которая соединена с колесом и валом;
• двух ведущих дисков из стали;
• три ведомых дисков из металлокерамики.

Диски соединены в одном корпусе, которые находятся в тандеме с насосным колесом с одной стороны, а с другой с крышкой.

У блокировочной муфты гидротрансформатора имеются недостатки:

• когда происходит блокирование гидротрансформатора, водитель может почувствовать эти удары или толчки (на примере недоработанных особенностей коробки DP0 от французского концерна «Пежо-Ситроен»);
• снижается плавность хода;
• быстро изнашивается фрикционный диск, смазка загрязняется и теряет свои свойства.

Положительные стороны блокировки – снижается количество потребляемого топлива транспортным средством.

Ремонт бублика и его стоимость

Сделать ремонт гидротрансформаторов АКПП или вариаторов своими руками проблематично. Нужны знания о работе конкретной модели бублика, токарный станок, сварное оборудование, стенды для проверки собранного изделия. Ремонт, сделанный неопытным человеком, может «убить» гидропривод.

Узнать точно, во сколько руб. обойдётся ремонт гидротрансформатора в сервисном центре, можно только после полной диагностики, поскольку на цену влияет:

• возраст и общее состояние автомобиля;
• марка АКПП и модель бублика;
• сложность поломки гидротрансформатора.

Средние цены на работы по ремонту бублика:

Перечень работ	Цена, руб
Снятие и установка АКПП	12000
Разборка гидротрансформатора	800
Сборка и проверка на стендах	2000
Насосное колесо:
Ремонт	800
Замена/ремонт ступицы	1000/600
Турбина:
Ремонт колеса	500
Замена ступицы	600
Муфта блокировки:
Наклейка фрикционной накладки	400
Ремонт системы блокировки	2000
Реактор:
Ремонт	500

На стоимость восстановления гидротрансформатора влияет сложность АКПП:

• за ремонт бублика 4, 5, 6-ступенчатой коробки возьмут 5000 — 10000 руб.;
• за ремонт бублика 8 -ступенчатой коробки — 10000 — 15000 руб.

Самые дорогие в ремонте гидротрансформаторы установлены в автоматах:

• Самые дорогие в ремонте гидротрансформаторы установлены в автоматах:

  4HP24;

• 5HP19;
• 6HP26;
• ZF6HP26/28/32;
• ZF8HP45/55/70;
• ZF9HP48;
• 722.9;
• 4R100;
• 6R80;
• A750F;
• TR60-SN;
• TR80-SD.

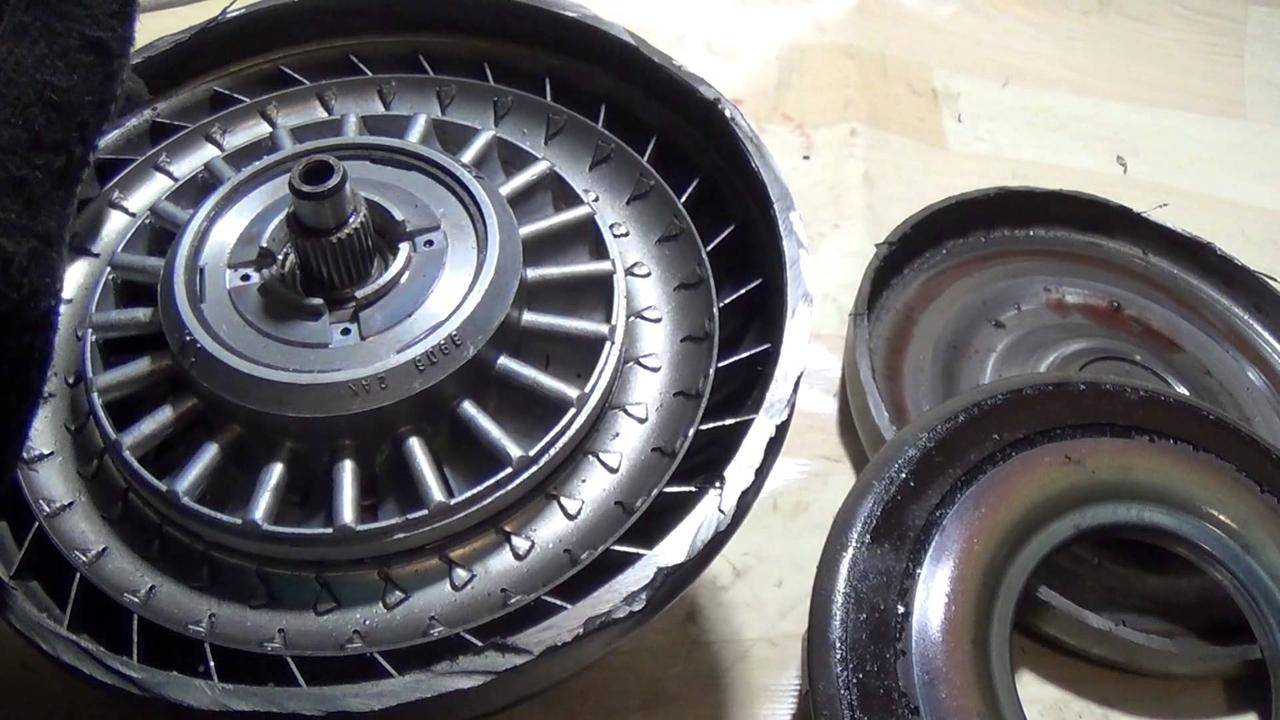

Как происходит ремонт:

1. Мастера снимают коробку, демонтируют гидротрансформатор.
2. Сливают жидкость.
3. Закрепляют ГДТ на токарном станке и разрезают сварной шов.
4. Вручную или в моечной машине очищают детали от загрязнений.
5. Мастер осматривает составные части бублика и отбраковывает неисправные. Детали восстанавливают или заменяют новыми.
6. На специальном станке на муфту блокировки наклеивают фрикционную накладку.
7. Следующим этапом идёт сборка узла с новыми расходниками.
8. Корпус сваривают на станке.
9. Проверяют биение ступицы насоса, зазор подшипников, герметичность. Проводят балансировку.
10. Устанавливают ГДТ и АКПП на место.

Буксует коробка автомат: что делать

При пробуксовывании шестеренок в автоматической коробке, нужно сразу начать работы. Прежде всего, нужно показать авто специалистам, владеющих навыками диагностики. По итогам предварительного изучения они начнут восстановление авто.

Диагностика

За точным выявлением неполадок и их причин нужно обращаться в мастерские с набором необходимого оборудования. Диагностика проводится в несколько этапов:

1. Проверка трансмиссии на посторонние звуки.
2. Компьютерная диагностика через блок АКПП со снятием ошибок оборудования.
3. Анализ проблем, выявленных ранее, их сортировка по степени серьезности.
4. Планирование работ, связанных с ремонтом и подготовкой к нему.

Хороший диагност, комбинируя жизненный опыт и точные приборы, может быстро определить неисправность и составить план действий для приведения коробки в порядок.

Устранение неполадок

Многие водители пытаются устранить неисправности автомата самостоятельно, игнорируя обращение к мастерам. Делать этого не стоит, в особенности, если нет знаний и навыков в сфере ремонта автомобилей (АКПП в частности). При неверных действиях, допущенных плохими ремонтниками, автомат только сильнее сломается и потребует больших вложений.

Из-за технической сложности коробки передач риск ошибки крайне велик. И хотя базовые задачи вроде замены масла или фильтра можно выполнить самостоятельно, лучше поручить их профессионалам.

Дополнительная информация!
Ремонт, проведенный своими руками, либо аматорами, может привести к краткому улучшению ситуации, но далее могут выйти из строя более важные узлы.

Пробуксовка АКПП может происходить по ряду причин и связана с ростом оборотов, сбоями в переключении передач, неприятными звуками при движении. Чтобы избежать серьезных последствий, необходимо обратиться к мастерам для диагностики. Они выяснят причину поломки, а далее исправят ее, заменив отдельные элементы, либо полностью АКПП.

Устройство

Конструкция гидротрансформатора включает в себя всего несколько элементов:

• Насосное колесо;
• Турбинное колесо;
• Статор, он же – реактор;
• Корпус;
• Механизм блокировки;

Монтируется гидротрансформатор на маховике двигателя, но одна из составляющих его имеет жесткую связь с валом коробки передач.

Если провести аналогию этого типа передачи с обычным сцеплением фрикционного типа, то насосное колесо выполняет роль ведущего диска (жестко соединено с коленчатым валом мотора), а турбинное – ведомого (прикрепленного к валу КПП). Вот только физического контакта между этими колесами нет.

Примечательно, что даже расположение этих колес идентично фрикционному сцеплению – турбинное колесо располагается между маховиком и насосным колесом.

Все составные части гидротрансформатора заключены в герметичный корпус, заполненный специальной рабочей жидкостью — маслом ATF. За счет своей формы этот элемент трансмиссии получил народное название «бублик».

Суть работы гидротрансформатора очень проста. На колесах устройства имеются лопасти, которые перенаправляют жидкость в определенном направлении.

Вращаясь вместе с маховиком, насосное колесо создает поток жидкости и направляет его на лопасти турбины, тем самым и обеспечивается передача усилия.

Если бы конструкция включала только эти два колеса, то гидротрансформатор не отличался бы от гидромуфты, у которой вращающий момент на обеих составляющих практически одинаков.

Но в задачу гидротрансформатора входит не только передача усилия, а и его изменение.

Так, при старте необходимо обеспечить увеличение крутящего момента на ведомом колесе (при начале движения), а во время равномерного движения – исключить так называемое «проскальзывание».

Для выполнения этих функций в конструкции предусмотрены реактор и механизм блокировки.

Реактор представляет собой еще одно лопастное колесо, но значительно меньшего диаметра и располагается оно между турбиной и насосом, с последним реактор связан посредством обгонной муфты.

В задачу этого элемента входит увеличение скорости потока жидкости, что и приводит к повышению крутящего момента.

Работает реактор так: при возникновении большой разницы между основными колесами гидротрансформатора, обгонная муфта блокирует реактор, не давая ему вращаться (из-за этого еще одно название составляющей – статор).

При этом его лопасти, имеющие специальную форму, увеличивают скорость движения потока жидкости, попадающего на него после прохождения турбинного колеса, и направляют его снова на насос.

Таким образом реактор значительно повышает крутящий момент, необходимый для создания достаточного усилия при начале движения.

При равномерном движении гидротрансформатор блокируются, то есть в нем появляется жесткая связь, и делает это используемый в конструкции механизм блокировки.

Ранее в АКПП эта составляющая срабатывала только на повышенных скоростях движения. Сейчас же, используемые электронные системы управления коробкой блокируют гидротрансформатор практически на всех ступенях.

То есть, как только крутящий момент для определенной передачи подходит к требуемым параметрам, механизм срабатывает.

При смене ступени он отключается, чтобы обеспечить плавность переключения и снова включается. Тем самым исключается вероятность «проскальзывания» гидротрансформатора, что повышает его ресурс, снижает потери усилия и уменьшает потребление топлива.

Примечательно, что механизм блокировки, по сути, представляет собой фрикционное сцепление, и работает он по тому же принципу. То есть в конструкции имеется фрикционный диск, который закреплен на турбине.

В отключенном состоянии блокировочного механизма этот диск находится в отжатом состоянии. При включении же блокировки, фрикционы прижимаются к корпусу гидротрансформатора, тем самым и достигается жесткая передача крутящего момента от мотора на КПП.

В целом, если рассмотреть функционирование гидротрансформатора, то существует три режима его работы:

• Трансформация (включается, когда требуется повышение крутящего момента для создания большего усилия. В этом режиме работает реактор, обеспечивая повышение скорости движения потока);
• Гидромуфта (в этом режиме реактор не задействован и вращающий момент на ведущем и ведомом колесе практически одинаков);
• Блокировка (турбина жестко связана с корпусом для уменьшения потерь на «проскальзывание»).

Используемая для управления работой гидротрансформатора электронная система обеспечивает очень быструю смену режима его работы, подстраивая функционирование этого элемента под возникающие условия.

Признаки неисправности

Признаков серьезных неисправностей гидротрансформатора АКПП может быть несколько. Все они свидетельствуют о скорой поломке ГДТ и выходе из строя.

Признак. Слышен шум, напоминающий биение металлического предмета. При нагрузке он пропадает.

Проблема и решение. Износ подшипников, находящихся между турбиной и насосом. Чтобы удалить эти симптомы и устранить поломку, нужно разобрать гидротрансформатор и заменить подшипники.

Признак. Вибрация АКПП во время разгона выше 60 км/ч или движения автомобиля по ровной поверхности на большой скорости.

Проблема и решение. Загрязнения фильтрующего устройства. Потеря функциональных свойств смазывающего средства. Необходимо сделать полную замену ATF в АКПП и установить новый фильтр. Вполне возможно, что наступило масляное голодание. Необходимо проверить поддон АКПП на потеки.

Признак. Нет движения ни назад, ни вперед.

Проблема и решение. Оборвалось соединение турбины с валом АКПП. Для решения этой неисправности понадобится замена гидротрансформатора. В редких случаях можно обойтись просто заменой шлицевого соединения.

Признак. Автомобиль не может разогнаться и набрать необходимую скорость за короткое время.

Проблема и решение. Вышла из строя обгонная муфта. Необходимо разобрать гидротрансформатор и заменить ее.

Признак. Перегрев масла. АКПП дергается и пинается.

Проблема и решение. Например, при проблемах износа фрикционной накладки поршня блокировки гидротрансформаторного тормоза очень трудно заметить неправильную работу устройства. Из-за этого масло часто перегревается до 140 градусов Цельсия. Перегретая смазка вызывает уничтожает резину сальников ГДТ. Масло начинает течь.

В продолжение этой неисправности является полный износ накладки фрикциона. Ее клееная часть отрывается и путешествует по АКПП. Затем она оседает и приклеивается в неположенных местах вызывая засор. Засор мешает свободной циркуляции масла. Падает давление.

Поэтому и эксперты, и опытные механики на СТО просят автовладельцев проводить регулярное техническое обслуживание. При износе фрикциона — неисправность незаметна. Но в последствие она приводит к полной замене АКПП. Хотя на первоначальных этапах можно было обойтись только сменой накладки фрикциона.

К нечастым поломкам ГДТ относятся следующие проблемы:

• разрушение лопастей турбины и насосного колеса. Приводит к поломке ГДТ. Требуется его полная замена. Проблема определяется только после вскрытия;
• клин обгонной муфты;
• разблокировка обгонной муфты;
• перегрев с разрушением ступицы.

Читать

Причины, при которых машина на АКПП не едет ни вперед ни назад

Перегрев трансмиссионной жидкости может вызывать быструю потерю функциональных свойств.

Признак. Запах горелой пластмассы, распространяющийся в салоне. Частая проблема на тойотах Камри 50.

Проблема и решение. Забитый радиатор является проблемой в этом случае. Рекомендуется снять и прочистить его. Заменить масло и фильтрующее устройство – обязательно.

Признак. Пинки, задержки во время переключения скоростей зимой.

Причина и решение. Этому может способствовать запуск на холодную. Чтобы избежать этих симптомов у автомата нужен прогрев АКПП зимой. При температуре ниже 0, автовладелец должен прогреть АКПП до рабочей температуры в 70 градусов по Цельсию и только потом начинать движение.

На автомобилях старого года выпуска выходит из строя сама кулиса. Она стопорится в одном положении. Здесь понадобится замена селектора и ручки переключения скоростей. Это можно сделать без снятия автоматической коробки.

Неисправности гидротрансформатора и их признаки

Насколько бы не была совершенна система переключения передач, она имеет свои особенности работы, а значит, и свои виды неисправностей. Ниже перечислен перечень неисправностей, которые легко можно определить самостоятельно.

1. Во время переключения передачи появился необычный металлический звук. При увеличении количества оборотов или движении под нагрузкой такой звук, обычно, исчезает. Данное явление свидетельствует о том, что неполадка случилась с опорными подшипниками. Состояние подшипника диагностируют после разборки гидротрансформатора и, если есть такая необходимость, меняют.

2. На скорости от 60 до 100 километров в час может появиться небольшая вибрация. Это связано с тем, что отходы износа жидкости внутри гидротрансформатора забивают масляный фильтр. Чем дольше продолжается такая езда, тем сильнее увеличивается вибрация. Масляный фильтр, при этом, необходимо заменить, а также провести замену масла в коробке передач и двигателе.

3. Если автомобиль слишком долго разгоняется, то проблема кроется в обгонной муфте. Гидротрансформатор нужно разобрать и поменять изношенный узел.

4. Бывает такое, что автомобиль останавливается и не имеет возможности двигаться дальше. Такая неисправность связана с повреждением шлицов на турбине. В этом случае, меняются либо шлицы, либо турбина целиком.

5. При работающем двигателе появляется шуршание. Во время движения шум исчезает, но при переключении на нейтральную передачу, шум появляется снова. Это говорит о том, что подшипник, расположенный между турбинным или статорным колесом и крышкой корпуса, пришел в негодность. Замене подлежит не только он, но и игольчатый упорный подшипник.

6. Кстати, металлический стук при переключении может быть вызван не только поломкой опорных подшипников, но и деформацией или выпадением специальных лопаток. Поврежденное колесо гидротрансформатора подлежит замене.

7. Старайтесь как можно чаще контролировать количество и состояние масла в коробке передач. Обычно, при осмотре измерительного щупа, можно обнаружить на нем следы металлической пыли. В этом случае, потребуется замена торцевой шайбы муфты свободного хода.

8. При стоянке с работающим двигателем можно почувствовать запах расплавленной пластмассы. Это связано с плавлением полимерных материалов, которые плавятся из-за перегрева гидротрансформатора. Перегрев возникает из-за недостатка смазочного материала и наблюдается при падении уровня масла. Кроме того, высокая температура может наблюдаться при проблемах в системе охлаждения автоматической коробки переключения передач. Ремонт будет заключаться в замене масла или устранении проблем в системе охлаждения.

9. Иногда переключение передач может заглушить двигатель. Обычно, это говорит о том, что из строя вышла управляющая автоматика, которая блокирует все действия гидротрансформатора. В данном случае, необходима замена неисправного блока управления.

Как снять АКПП

Теперь я опишу, как снять АКПП. Снятие автомата состоит из нескольких этапов. Это подготовка и сама процедура. К подготовке снятия относятся: слив масла, осмотр на соединения электрических кабелей с коробкой и отключение их от разъемов, а также отделение от мотора транспортного средства.

Читать

Отзыв владельцев об автомате, установленном на Renault Kaptur

Базовые моменты демонтажа АКПП

Итак, начнем снятие коробки:

1. Открутите сливную пробку и подставьте под отверстие тару для слива ATF.
2. Дождитесь, пока все масло не сольется с АКПП.
3. Открутите болты поддона и снимите его. Удалите фильтр.
4. Открутите болты гидроблока, разъедините провода, соединяющие его с различными датчиками.

Почему я советую сделать эти вещи – коробка станет немного легче. Да и вам удобней будет снимать ее. Если вы будете разбирать коробку, то вам все-равно придется снимать гидроплиту. Крышку поддона можете вернуть обратно, чтобы удобней было крепить удерживающий механизм.

Все работы проводите в перчатках. Снимайте комплектующие аккуратно, чтобы не повредить их.

Порядок действий при снятии АКПП

Теперь шаги процедуры демонтажа:

1. Отсоедините шланги от патрубков системы охлаждения. Если вы не сливали масло, значит заткните патрубки тряпкой, чтобы смазывающее средство не выливалось.
2. Отсоедините крепления механической тяги управления.
3. Отсоедините вакуумные магистрали до вакуумного корректора, если такой имеется в машине.
4. Разъедините все разъемы, которые соединяют ее с электронным управлением.
5. Процедуру снятия АКПП выполняйте только вместе с гидротрансформатором, чтобы не повредить шлицы первичного вала и не погнуть мембрану. Для этого вам потребуется отсоединить гидротрансформатор через окно картера маховика двигателя. При снятии АКПП напарник должен поддерживать гидротрансформатор.
6. Пройдитесь вокруг коробки и просмотрите все ли отсоединено, повторите процедуру в двух направлениях.
7. Внимательно осмотрите все соединения с валом и стыковки приводов.

Читать

Как правильное затормозить двигателем на коробке автомате

Если все откручено и готово к снятию, то можете приступать к процедуре. Сама процедура снятия сложная, поэтому будьте внимательны, чтобы не повредить мягкие детали.

Как снять гидротрансформатор

Сложность заключается в том, что многие не знают, как снять гидротрансформатор с машины вместе с АКПП. Дело в том, что болты крепления с мотором находятся в разных частях устройства. Все зависит от конструкции устройства.

Если вы не нашли в окне корпуса АКПП, то возможно болты крепления с мембраной мотора находятся в лючке в картере. В других устройствах придется снимать стартер, чтобы добраться до болтов ГДТ.

Перед тем, как начнете процедуру снятия АКПП еще раз внимательно осмотрите все ли отсоединено, чтобы потом не получить сюрприз от разорванных проводов, оторванных патрубков и других неприятных моментов.

ГДТ после монтажа должен исправно работать. Это важная часть всей коробки.

Каждую часть АКПП во время разборки прочищайте сжатым воздухом, керосином или карбоклинером. Не забывайте помечать детали, которые вытащили. Это избавит вас от лишних проблем во время сборки автомата, когда вы не сможете вспомнить откуда взялась одна из деталей.
