Снимаем генератор на Пежо 206 для его замены

Пежо 206 замена ремня генератора

Сообщений: 36 Пользователь №: 2.525 Регистрация: 19.11.2008 Клубная карта №: пока нет Спасибо сказали: 69 раз

Отчет в PDF:

Мой двигатель 1.6, 110 л.с., NFU, 2005

Снимаем: ремень дополнительного оборудования, натяжной ролик, протяжной ролик, муфту кондиционера.

Я использовал ключи:– трещетка с головками на 13, 10 и 16. – ключ от болгарки или велосипедный советский ключ для руля с трубой удлинителем.– съемник стопорных колец (типа утконосов) или шило, отвертку и много терпения.– съемник подшипников (большой, цена 300-400 руб.)

Для замены только ремня и роликов не требуется подъем машины и снятие колеса, все делается в обычном гараже или на улице у магазина.Для съема муфты кондиционера желательно поднять машину, снять правое колесо и снять половину локера (4 клопа).

Ремень снимается за 5 минут. Все очень просто, сложностей никаких нет, справится любой.Берем трещетку с головой на 13 (может у кого на 16) и болт (гвоздь, шпильку, палку) диаметром 3 мм длиной 3-5 см. Ставим ключ на натяжной ролик и поворачиваем его на

30 градусов против часовой стрелки. Другой рукой вставляем болт (гвоздь, шпильку, палку) в отверстие на площадке ролика (на двигателе есть аналогичное отверстие, куда болт и войдет).

Ремень свободен, ролик зафиксирован.

Теперь можно снимать ролики. Площадка натяжного ролика крепится тремя болтами (1 сверху и 2 снизу). Берем трещетку с головой на 10 и откручиваем.

Протяжной ролик крепится одним болтом (в центре). У меня он прикрыт пластиковой крышкой.Тут загвоздка: – для него потребуется голова на 16.

Вот все ролики (включая ГРМ под кожухом):

На снятие ремня и роликов ушло менее 30 минут.

Теперь муфта кондиционера.Лезем в арку колеса, и при снятом локере, видим перед собой кондиционер:

Берем ключ болгарки или как в моем случае приспособу:

Ставим ее в отверстия на муфте и откручиваем гайку трещеткой с головой на 13

Получаем картину:

Первая пластина муфты (с треугольником и отверстиями) сидит на зубцах. Поставьте туже голову на 13 в центр и немного обстучите, затем снимайте её на себя. Не перестарайтесь с вставкой отверток, стамесок и т.п. в щель между пластиной и самой муфтой, погнете треугольник и кольца данного “амортизатора”. Снимать нужно центр, а не оттягивать края отверткой потолще. Молотком НИЧЕГО НЕ БИТЬ.

Сняли первую пластину. Далее берем съемник стопорных колец и снимаем первое кольцо.Далее идет одна тонкая шайба. Снимаем её чтоб не потерялась.

Еще глубже стоит второе стопорное кольцо. (оно закрыто кольцом из поролона или чего-то похожего). Его снимать не нужно. Оно фиксирует прорезиненную пробку. Снимите кольцо, получите пробкой в глаз и останетесь без фриона злой

Снимаем муфту и подшипник.

Теперь оговорюсь. В моем случае подшипник муфты кондея был на столько сильно убит, что подвергся сильному перегреву, оплавил свою пластиковую обойму и потерял половину шариков.

Для снятия муфты пришлось откидывать кондиционер (я снял его полностью, потом заправлял фреоном).

Как писали в других форумах, муфта снимается руками, но не всегда. ogo

Берем съемник подшипников, ставим его на муфту, и выпрессовываем её.

Муфту сняли, переворачиваем ее, берем стамеску, молоток и сбиваем фиксирующие подшипник выступы. :Gigakach_01: Затем тем же съемником подшипников или любым другим старым подшипником, диаметром 50-55мм с молотком, выпрессовываем подшипник.

Берем новый подшипник.

Смазываем маслом (из движка) место посадки, сам подшипник и впрессовываем его в муфту с помощью деревянного бруска и молотка.

Делаем перекур и радуемся, что работа почти закончена.

Моя обмотка (электромагнит) неплохо поджарилась, но пока работает.Для её снятия нужно скинуть большое стопорное кольцо (фото ниже)

Кондей крепится на трех болтах. Голова на 13.

Кому надо наклейка на кондее:

Все готово, начинаем сборку в обратном порядке:– поставить муфту на место– поставить стопорное кольцо– на забыть шайбу– поставить первый диск с треугольником– закрутить гайку– поставить кондей на место, если снимали– одеть ремень– отпустить натяжной ролик– поставить локер– поставить колесо и опустить машину

Удачи в ремонте. pivo

Сообщение отредактировал amn1323 – 11.4.2012, 10:19

Моя машинка: не Peugeot 2005 г.в. цвет: Black!

Процесс замены

А теперь непосредственно о замене ремня ГРМ. В принципе, с выполнением этой процедуры может справиться любой, автолюбитель, имеющий невысокий уровень подготовки. Но если уверенность в собственных силах отсутствует, лучше поручить это профессионалам, так как неправильная установка может стать причиной серьезных неполадок. Для процедуры замены нам потребуется комплект необходимых ключей и домкрат. Автомобиль лучше расположить на эстакаде, если такая возможность имеется, конечно. Выполнять процедуру замены привода нужно в соответствии с инструкцией, которая и будет приведена ниже.

На снимке вы видите новые расходные материалы:

Имейте в виду, что замену ремня можно производить только при полностью остывшем двигателе. Итак, начинаем.

1. 1. Первым делом обесточиваем авто, сняв с аккумулятора левую клемму.
   2. Теперь можно демонтировать ремешки навесного оборудования.
   3. Снимаем верхний кожух механизма ГРМ, предварительно отвернув все необходимые болты.
   4. Проворачиваем коленвал вправо. Делается это для совмещения отверстий на распределительном вале и блоке цилиндров.
   5. Совмещаем все метки, производим фиксацию коленвала.
   6. После этого придется снять шкив, для этого тоже придется отвернуть несколько болтов.
   7. Сейчас настала очередь нижнего кожуха механизма ГРМ. Чтобы его снять, нужно открутить всего 4 больа.
   8. Затем ослабляем натяжной ролик. Берем шестигранник и проворачиваем натяжитель. Посмотрите фото ниже. Теперь приступаем к демонтажу ременной передачи. Снимаем ремень.
   9. Убеждаемся в том, что метки на валах совпали с метками на силовом агрегате.
   10. Теперь можно брать новый ремень и начинать его устанавливать. Сначала он надевается на шестеренку распределительного вала.
   11. После установки расходника следует повернуть коленвал вправо на 2 оборота. Делается это для того, чтобы проверить правильность совмещения меток. Если полного совпадения нет, тогда придется снимать ремень и устанавливать его снова.
   12. Теперь на натяжном ролике следует провернуть эксцентрик. Проворачивать нужно, пока стрелка под роликом ни совпадет с меткой R.
   13. Теперь до упора закручиваем болт крепления натяжителя.
   14. Устанавливаем остальные демонтированные узлы.
   15. А теперь осталось только завести двигатель и проверить его работу.

Как видите, ничего особо сложного здесь нет, и совсем необязательно тратить деньги на оплату работы специалистов, ведь ременную передачу ГРМ вполне можно заменить и собственными силами.

Какой подшипник муфты кондиционера ставить на Peugeot 206 и когда менять?

Оригинального номера нет.

• NSK 35BD219T12DDUCG21 — 530 руб.
• Torque 355520 — 417 руб.
• FKC 35BD5520 — 524 руб.

Периодичность замены — автопроизводитель рекомендует проверку каждые 20 тыс.км., а замену осуществлять — каждые 60 000 км.

Берем трещотку с головкой на 13 (возможно, на 16) и болт в 3мм диаметром и 3-5см в длину. Ставим ключ на натяжной ролик и проворачиваем его приблизительно на 30 градусов против часовой стрелки. Вставляем болт другой рукой в отверстие на площадке ролика.

Тем самым освободили ремень и зафиксировали ролик.

Снимаем ролики. Площадка натяжного ролика крепится на трех болтах, одним сверху и двумя снизу.

Откручиваем их трещоткой с головкой на 10.

Нужный нам протяжной ролик крепится в центре одним болтом и может быть прикрыт пластиковой крышкой. Для него понадобится головка на 16. Все ролики можно видеть на этом фото. Снятие ремня и роликов займет около получаса.

Переходим к муфте кондиционера. Лезем в арку колеса и при снятом локере видим кондиционер.

Далее понадобится ключ болгарки, либо вот такое приспособление, состоящее из куска трубы и советского велосипедного ключа.

Ставим ключ либо «приспособу» в отверстия на муфте и откручиваем гайку трещоткой с головой на 13.

После чего увидим следующее.

Первая пластина муфты, та которая с треугольником и отверстиями, сидит на зубцах. Ставим в центр головку на 13 и немного обстукиваем, затем снимаем её на себя. Чтобы не погнуть треугольник и кольцо, не перестарайтесь с вставкой отверток, стамесок и тому подобного в щель между пластиной и самой муфтой. Снимать нужно центр, а не оттягивать края отверткой потолще. Об использовании молотка забудьте сразу! Сняв первую пластину, утконосом или съемником снимаем первое стопорное кольцо. Снимаем тонкую шайбу, чтобы не потерялась. Второе стопорное кольцо НЕ снимается!

Переходим к муфте и подшипнику. В данном случае подшипник муфты кондиционера был сильно убит, что привело к его перегреву, оплавлению пластиковой обоймы и утрате половины шариков. Выпрессовываем муфту, поставив на нее съемник подшипников.

После того, как муфта снята, берем стамеску с молотком и сбиваем фиксирующие подшипник выступы. Съемником или старым подшипником выпрессовываем старый подшипник.

Берем новый подшипник.

Посадочное место смазываем моторным маслом, впрессовываем подшипник в муфту деревянным бруском и молотком.

Электромагнит немного поджарился, но все еще в рабочем состоянии. Если нужно снимать — скидываем большое стопорное кольцо.

Кондиционер крепится тремя болтами на 13. Собираем все в обратном порядке.

1 1 голос

Рейтинг статьи

Снятие генератора пежо партнер 1.4.

Лично у меня на 280000 км пробега сточились щетки генератора и пропала зарядка аккумулятора. Значит смело можно сказать, что более 300000 км без ремонта генератора на Пежо 206 седан не проехать и вы должны быть готовы к этому. Первые признаки: — компьютер показывает надпись: потеря контроля аккумулятора, — и при замере прибором нет зарядки, затем постоянно начинает гореть чек аккумулятора, предупреждая о том, что пропала зарядка. Приступаем к разборке. Чтобы добраться до генератора нужно: 1)Снять ручейковый ремень, крутящий генератор,гидроусилитель руля и кондиционер, 2)Снять сам гидроусилитель руля, предварительно отсосав жидкость, 3)Придется снять защиту выпускного коллектора, за одно посмотрите состояние коллектора (у меня лично имеется трещина), 4)Снимаем непосредственно и сам генератор. Сняв генератор приступаем к его разборке. Откручиваем верхнюю крышку с реле зарядки и щетками. далее смотрим на внешний вид, если он был залит жидкостью гидроусилителя и находится в очень грязном состоянии (как в моем случае), то нужно будет распаять контакты диодного моста и хорошо промыть растворителем статор и ротор. Если нет, то электрик прибором проверяет состояние обмотки и проверяет диодный мост и если все хорошо, то разбирать не следует и приступайте к замене щеток. Щетки можно купить как оригинальные (они идут вместе с крышкой и реле зарядки — стоимость примерно $40-$50). А можно купить с самой дешевой модели — в моем случае это щетки с ВАЗ 2109 и стоят $1 — лишь бы подходили по длине. Следующий этап: выпаиваем старые щетки, кончики обратной стороны щетки — где пайка (нужно сточить напильником почти полностью, для легкого выпаивания) иначе выпаять проблематично из-за трапецивидной формы кончика пружины. Новые щетки нужно будет обточить на напильнике по ширине, а по длине они полностью подходят и впаиваем на место старых. Далее просматриваем состояние подшипников и крутящей оси, где касаются щетки — эти медные участки нужно будет отшлифовать и приступаем к обратной сборке. Далее посмотрите фото и видео — это создаст полную картину описания.

Замена ремня генератора Пежо 307

Кто пежевод знает, что Замена ремня генератора Пежо 307 – дело несложное, требующее малых познаний и усилий. Как досадно бы это не звучало знать – одно, а до Замены часто не доходят руки. Уже как неделю я работаю на собственном авто в такси, до это работал на погрузчике на деньках я услышал соответствующий свист, который возникает при нагрузке на электрику автомобиля. Я завел движок, надавил на газ, услышал свист из-под капота и сообразил, что эти выходные я проведу в гараже, меняя ремень генератора.

К этому иному я поменял ролик натяжителя и оглядел ремень ГРМ. Ремень газораспределительного механизма находился в чудесном состоянии, ремень генератора и ролик добивались конкретной Замены. Неувязкой ролика было легкое стачивание – такое происходит фактически на всех Пежо 307. Сравнив его с новым роликом я увидел, что изживший себя расходник был меньше новобранца на 1 мм, а на всей площади ролика находились бороздочки и практически появились бортики по краю.

По сути, ремень и ролик натяжителя я поменял за 20 минут. Для этой цели для вас мне потребовались трещотка, головка на 15 и сверло радиусом 5 мм. Я нашел отверстие корпуса натяжителя если вы поставили цель сориентироваться и знать, как устроен ролик.

Набросил головку на 15 на болт, прикручивающий ролик и потянул на себя лично – я сделал такое движение по часовой стрелке, как будто желаю закрутить его еще крепче. Ролик с натяжителем поднялся, упор на подвижной части натяжителя зашел за отверстие. Что необходимо, пора вставлять в отверстие стерженек и медлительно отпускать натяжитель. Как результат – ремень ослабился, а натяжитель закреплен.

Снятие генератора пежо 206 видео

Peugeot 206 — Ремонт. Часть 7 Приводной ремень, термостат, топливный фильтр и жидкость ГУ.

Генератор Ремонт. Как Снять Генератор. Valeo 14v 150A. Ремонтируем Машину.★Пежо Партнер 2.0HDi★

как снять генератор дизель 1 9 пежо 206 Ремонт генератора пежо ситроен, фиат

Замена приводного ремня, снятия гура, генератора и компрессора кондиционерана Пежо Ситроен

Как снять генератор Peugeot 406

Для новичков. Меняем ремень генератора с автоматическим натяжным роликам. Peugeot 306.

https://youtube.com/watch?v=QthsGL_QWyo

Ремонт генератора Пежо 307

Как снять генератор на иномарке.

Ремонт Генератора Valeo от Сергея Зайцева

Citroen Berlingo 1.6 замена шкива, ремонт генеротора, снять генератор,

Также смотрите:

• Как крепить рейлинги на ниву Шевроле видео
• Обзор Форд Фокус 3 titanium
• Харлей дэвидсон мускул тест драйв видео
• Видео аварии на екаде
• Watch Movie Online Patriots Day (2016) subtitle english
• Watch Full Movie Streaming And Download Mother’s Day (2016) subtitle english
• Камаз 43 253 видео
• Как установить фаркоп на Форд Фокус 2 универсал видео
• Рено дастер замена лампы заднего габарита видео
• Тест драйв обновленного Ниссан жук
• Замена грм Рено симбол 1 4 16v видео
• Замена топливного фильтра на пежо 3008 видео
• Тойота рав 4 тест драйв с антоном видео
• Лексус рх 330 видео отзывы владельцев
• Доработка двигателя нива Шевроле видео

Где находится стартер

и предохранитель Peugeot 206, 308, 406 и Boxer

Владельцы автомобилей Пежо, впервые столкнувшись с вопросом о замене стартера или предохранителей, тратят много времени на их поиски в подкапотном пространстве и внутри салона. Хотя это достаточно простая процедура и зачастую не вызывает проблем у водителей, имеющих навыки ремонта авто.

Peugeot 206

Чтобы снять стартер, необходимо выполнить следующие операции:

• снять клеммы питания с аккумулятора и демонтировать его;
• на патрубке воздушного фильтра открутить винт хомута, ослабив его для удобства снятия;
• открутить болт, который держит воздушный фильтр и снять его;
• отключить провода втягивающего реле, которое находится на стартере;
• открутить три болта и снять стартер.

Монтаж стартера Пежо 206 выполняется в обратной последовательности, при этом необходимо переставить направляющую втулку со старого устройства.

Первый блок предохранителей расположен в салоне автомобиля в нижней части лицевой панели со стороны кресла водителя. Панель открывается поворотом двух винтов на 90 градусов. Второй блок можно найти под капотом авто с левой стороны, под ним находятся силовые предохранители.

Peugeot 308

Пошаговая инструкция по замене стартера:

• отсоединить клеммы от АКБ;
• отодвинуть в сторону блок силовых предохранителей;
• демонтировать воздушный дефлектор и резонатор;
• снять трубку подачи воздуха;
• снять защитную крышку аккумулятора и сам АКБ вместе с его ящиком;
• демонтировать защиту под двигателем;
• раскрутить крепежные болты и извлечь стартер.

Монтаж стартера выполняется аналогично демонтажу с соблюдением моментов затяжки и правильностью подключения проводов. Если ремонт стартера Peugeot выполняется впервые, необходимо тщательно изучить процедуру его замены или обратиться к специалистам.

В Пежо 308 имеется два блока предохранителей. Первый находится в салоне, который открывается поворотом фиксатора крышки монтажного блока, а второй расположен возле двигателя под крышкой и блоком управления.

Peugeot 406

Стартер Пежо 406 снимается в следующей последовательности:

• отключается одна из клемм от аккумулятора;
• ослабляется хомут воздушного фильтра;
• демонтируется воздушный фильтр;
• над коробкой передач необходимо открутить гайку прижимной скобы системы охлаждения;
• выполняется демонтаж стартера путем откручивания трех крепежных болтов.

Установка стартера производится в обратной последовательности.

Основные предохранители Пежо 406 находятся в салоне автомобиля под рулевой колонкой с левой стороны. Для доступа к ним необходимо повернуть три крепежных винта на 45 градусов и потянуть за рычаг. Второй блок предохранителей расположен под капотом возле аккумулятора и закрыт защитной крышкой.

Peugeot Boxer

Стартер Пежо Боксер находится за радиатором и интеркулером. Как правило, стартер на этой модели авто демонтируют, подняв машину на подъемнике или установив на ремонтной яме, так как со стороны днища доступ к нему намного легче. Достаточно снять защиту двигателя и открывается полный доступ к стартеру.

Предохранители в Peugeot Boxer расположены в трех отсеках:

1. С левой стороны от руля находится крышка с двумя винтами.
2. В нижней части дверной стойки возле пассажирского кресла.
3. С правой стороны под капотом авто под черной крышкой — здесь установлены силовые предохранители.

Сгоревшие предохранители, как правило, видно по обугленным проволочкам в их корпусе. Если имеются подозрения на обрыв в цепи, но внешний осмотр не дает результатов, необходимо проверить предохранители омметром или другим тестером. Стоит отметить, что если после замены предохранителя он снова перегорает — необходимо проверить работоспособность соответствующего электроприбора.

Следует отметить, что в зависимости от модификации автомобиля и года его выпуска, возможны конструктивные изменения и расположение стартера, предохранителей и реле. Поэтому мы рекомендуем не тратить время и обращаться к профессиональным мастерам автосервиса “СтартерПро”. У нас вы получите квалифицированную помощь, гарантийный ремонт и ответы на все ваши вопросы.

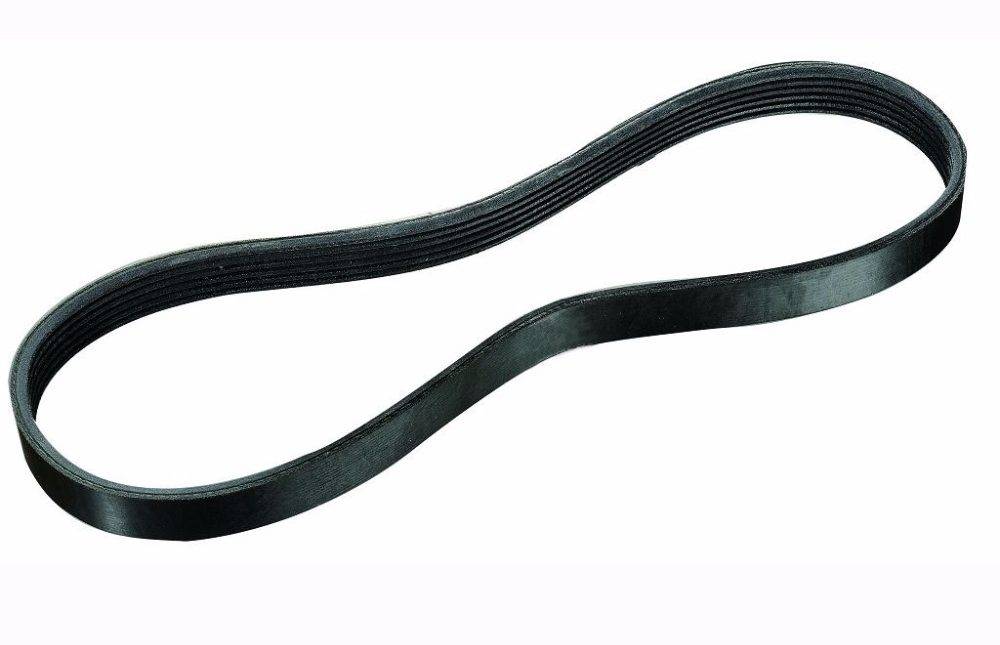

В каких случаях необходима замена ремня?

Эта деталь тянет на себе множество важных функций автомобиля.

Благодаря ей осуществляется работа таких важных механизмов:

• помпы и насосов ГУР и ОЖ;
• вентиляторов для охлаждения двигателя и кондиционеров для поддержания нормальной температуры.

Можно сказать, что это приспособление — одно из ключевых, благодаря чему машина вообще может сдвинуться с места. Демонтаж и замена осуществляются без особых трудностей и временных затрат. В целом это действие совершается от 10 до 15 минут. Возможно, на пути ремонта возникнет одна проблема. Это связано с тем, что новый ремень генератора не растянут, и установить его будет немного сложно.

Важно периодически диагностировать работу приспособления, ведь благодаря своевременному обнаружению каких-то неполадок, потертостей и износа можно избежать многих проблем. В том числе и характерного раздражающего свиста, который начнет атаковать барабанные перепонки при возникновении неисправности

Если в изделии случился разрыв, это чревато прекращением работы нескольких важных для автомобильной системы узлов.

Потребуется набор для установки меток ГРМ на Пежо

Инструмент

• Спец инструмент для установки меток на двигателей EP6, Licota и JTC, (ссылки на установочные наборы), Ликота конечно подешевле.
• Воротки, маленький на 1/4 и большой на 1/2

Головки:

• на 18 для болта шкива коленчатого вала
• на 10 для откручивания клапанной крышки
• на 8 для откручивания верхнего успокоителя
• на 27 для натяжителя цепи
• Е16 для болтов распредвалов
• торэкс Т40 для откручивания нижних успокоителей
• торэкс Т30 для снятия блока дроссельной заслонки (для нетурбированной модели)
• ключ на 16 для снятия опоры у блока двигателя
• Динамометрический ключ (как производить затяжку динамометрическим ключом)

Для удобства, что б не искать весь этот инструмент, проще сразу купить набор и не мучится, все равно пригодится.

Снятие:

Отвинчиваем блок воздушного фильтра, снимаем с направляющих и отводим в сторону
Откручиваем клапанную крышку и снимаем ее, Берем 18ю головку с воротком и поворачиваем шкив коленчатого вала, примерно выставляем распредвалы для установки метки снизу

Внимание, в случае пропуска метки не рекомендуется крутить вал против часовой стрелки, провернуть вал вперед еще на два оборота до попадания. Снимаем защиту ДВС (Двигатель Внутреннего Сгорания), если она имеется.
Поддомкрачиваем машину или поднимаем ее на подъемнике и устанавливаем нижнюю метку в отверстие
Откручиваем правое колесо и локер, он нам тоже будет мешать.
Если вы производите замену не на подъемнике, то придется, что то поставить под поддон ДВС, типа пенек, и опустить не него двигатель с машиной и снять правую опору,
Устанавливаем верхнюю приспособу для меток распредвалов.
Снимаем ремень генератора.
Откручиваем приводной ролик помпы, он крепится тремя болтиками на 10
Далее следует отвинтить верхний успокоитель и натяжитель цепи

Снимаем защиту ДВС (Двигатель Внутреннего Сгорания), если она имеется.
Поддомкрачиваем машину или поднимаем ее на подъемнике и устанавливаем нижнюю метку в отверстие
Откручиваем правое колесо и локер, он нам тоже будет мешать.
Если вы производите замену не на подъемнике, то придется, что то поставить под поддон ДВС, типа пенек, и опустить не него двигатель с машиной и снять правую опору,
Устанавливаем верхнюю приспособу для меток распредвалов.
Снимаем ремень генератора.
Откручиваем приводной ролик помпы, он крепится тремя болтиками на 10
Далее следует отвинтить верхний успокоитель и натяжитель цепи

Откручиваем и шкив колена
Болт на 18 который прижимает и держит опору нижней звездочки
Вынимаем эту самую опору из сальника. (сальник лучше всего заменить на новый)
Снимаем нижние успокоители цепи вывинтив 3 болта как показано на фото
Вынимаем масляный щуп, так как внутри блока он проходит сквозь успокоитель цепи
Вытягиваем цепь наверх вместе с успокоителями и нижней звездочкой.
Устанавливаем все в обратной последовательности с выставлением меток ГРМ

Следует сначала собрать всю конструкцию цепи и успокоителей перед установкой, как показано на фото, и после этого опускать на установочное место ГРМ

Обязательно нужно обезжирить звездочку ГРМ и ступицу коленвала перед установкой на посадочное место.

Для замены цепи ГРМ, по регламенту завода изготовителя требуются новые запасные части:

1. 0805K1 — Шестерня распредвала, впуск
2. 0805K3 — Шестерня распредвала, выпуск (Пежо EP6CDT) Turbo
3. 0513C8 — Шестерня привода цепи ГРМ, нижняя (Пежо EP6)
4. 0249E6 — Прокладка клапанной крышки (Пежо EP6CDT)
5. 082028 — Шайба уплотнительная
6. 0249Е7 — Прокладка клапанной крышки (Свечные колодцы) (Пежо EP6CDT)
7. 025057 — Болт DIAM 6X100-20
8. 0516K5 — Болт коленчатого вала
9. 080677 — Болт распредвала
10. 080678 — Болт распредвала
11. 082026 — Болт направляющей цепи ГРМ
12. 082027 — Болт
13. 1606466680 — Болт шкива коленчатого вала
14. 0829G3 — Натяжитель цепи ГРМ
15. V861831780 — Цепь привода ГРМ (Пежо EP6CDT) Turbo
16. 081830 — Направляющая цепи ГРМ правая. (Пежо EP6CDT) Turbo
17. 081831 — Направляющая цепи ГРМ левая. (Пежо EP6CDT) Turbo
18. 081829 — Направляющая цепи ГРМ верхняя. (Пежо EP6CDT) Turbo

Болт крепления звездочки коленвала рекомендуется намазать стоп резьбой

Моменты затяжки динамометрическим ключом:

1. Натяжитель цепи — 8,5 дН.м
2. 3 болта крепления успокоителей — 2,5 дН.м
3. Болт крепления ступицы коленчатого вала— затяжка моментом 5 дН.м, далее угловая затяжка 180 градусов
4. Три болта шкива навесного оборудования — 2,8 дН.м
5. Болт крепления фазовращателя — затяжка моментом 2 дН.м далее угловая затяжка 180 градусов
6. Болт крепления звездочки распредвала — затяжка моментом 2 дН.м далее угловая затяжка 90 градусов

Стартер Пежо 206

Пусковое устройство Пежо 206 — французского автомобиля, выпускаемого с 1998 года и до сих пор хорошо продаваемого — под оригинальным номером M002T13081 производится фирмой «Митсубиши». Со временем постепенно изнашивается, что и приводит к его неисправности. Из-за этого бывает сложно или невозможно запустить мотор, поэтому автовладельцу необходимо регулярно следить за стартером и без опоздания его чинить.

Неисправности стартера Пежо 206

Ещё одна зона, которой следует уделять первоочерёдное внимание — коллектор. На нём часто сгорают пластины, а при значительных нарушениях — выходит из строя ротор

В таких случаях намного рациональнее будет купить новое пусковое устройство, чем ремонтировать стартер.

Досконально рекомендуется проверять и втулки якоря, которые могут быть изношенными. В этом случае ротор не будет нормально вращаться, начнёт заклинивать. Наконец, может выйти из строя статор или поломаться зубья бендикса.

Теперь непосредственно про характерный симптом неисправности, чаще всего возникающий на автомобиле Пежо 206. Наиболее распространённым признаком является клацающий звук, появляющийся последовательно через короткие промежутки времени. Во многих случаях это свидетельствует о неполадках с тяговым реле или недостатке напряжения. Поэтому в первую очередь надо поступить следующим образом:

• проверить заряд аккумулятора — выдаёт ли он достаточный для старта двигателя ток;
• протестировать массу — обычно она привинчивается к кузову автомобиля, но место может прикипеть или со временем заржаветь;
• проконтролировать контакты клемм — рекомендуется для профилактики прочистить их наждачной бумагой или напильником;
• диагностировать сам стартер, подав на него ток напрямую.

Какой стартер устанавливается на Пежо 206?

Оригинальный стартер для Peugeot 206, мощностью 0,7 кВт производится, как и говорилось выше, японской фирмой Mitsubishi. Компания собственного производства таких пусковых устройств не имеет, а проводит их закупку. Цена изделия — около 6 тыс. рублей.

Что касается аналогов, то их можно приобрести за куда более низкую стоимость. Выбор их довольно широк:

• «Фиат» выпускает стартер под номером 9640825280;
• «Бош» — артикул 0986013240 и 0986018310;
• «Доминант» — PE58002.AZ;
• «Фенокс» — ST31122;
• «Тойота» — 28100YV01184;
• «Валео» — 455962;
• «Гелла» — 8EA011610-441;
• JP Group — 4190300300;
• Motorherz — STM1177RB;
• STARTVOLT — LST1604;
• WAI — 30737N.

Демонтаж стартера и переборка

Инструменты, которые понадобятся в работе:

• трещотка с удлинителем;
• головки — 8, 10 и 13;
• гаечные ключи;
• плоскогубцы;
• шлицевая отвёртка;
• чистая тряпка;
• смазка;
• немного бензина.

Перед непосредственным снятием стартера, необходимо провести подготовку:

• вытащить АКБ;
• снять корпус воздушного фильтра;
• отщелкнуть фиксаторы мешающих работе гофр с проводами;
• открутить винты кронштейна, фиксирующие патрубок охлаждения.

Крепится стартер на трёх 13-миллиметровых болтах. На нём сидят кабели, идущие от аккумулятора и провода, соединяющие со втягивающим реле. Всё это надо откручивать. Вытащить стартер трудно даже снизу, придётся изрядно попотеть.

Разбор и переборка стартера является профилактической мерой предупреждения различных неисправностей. Это даёт возможность тщательно промыть, прочистить и промазать устройство изнутри. Якорь рекомендуется обработать мелкой шкуркой до блеска.

Реле стартера на автомобиле Пежо 206 находится в монтажном блоке вместе с предохранителями. Отмечено цифрой 40 (на автомобилях выпуска 2002 года и выше). Сам блок расположен под торпедой с водительской стороны.

Устройство привода

Этот раздел будет полезен тем, для кого замена данного элемента совершено незнакомая процедура. Под приводом понимается вал в сборе, и вот из каких деталей состоит правый привод пежо:

• Наружный ШРУС
• Внутренний ШРУС
• Подвесной подшипник
• Приводной вал

Замене чаще всего подвергается не весь привод, а лишь некоторые из этих деталей. Из строя выходят, чаще всего, ШРУСы и подшипник. Поэтому привод пежо в сборе, чаще всего, не меняют.

Левый вал устроен несколько проще, ведь он не имеет подвесного подшипника, который может создать больше всего проблем при работе.

В целом сама процедура включает в себя следующие этапы:

1. Снятие защиты картера
2. Слив масла с КПП (при услови, что коробка передач ручная)
3. Откручивание ступичной гайки
4. Демонтаж шаровой опоры
5. Ослабление узла подвесного подшипника
6. Извлечение приводного вала

Это общее описание. Замена привода пежо может потребовать и дополнительных манипуляций, которые также будут рассмотрены. Если на автомобиле, например, пежо 406, используется полный привод, то его замена будет несколько иной.

Итак, теперь рассмотрим каждый пункт подробно, в том числе и проблемы, которые могут возникнуть. Снятие защиты картера описывать не будем, т. к. ничего особо сложного в этом нет, кроме того, она может и отсутствовать на автомобиле.

Пошаговая процедура замены ремня генератора и роликов на Пежо 206

Для замены лишь роликов и ремня не нужно поднимать машину и снимать колесо — все это удается проделать в помещении гаража или же прямо возле магазина, на улице.

1. Чтобы снять муфту кондиционера, предпочтительнее автомобиль поднять, потом снять его правое колесо, а также снять пол локера (четыре клопа).
2. Всего пять минут обычно уходит на снятие ремня. Все довольно просто, без каких-либо сложностей, поэтому с такой задачей справится любой.
   Взять трещетку с головкой на 13 и болт (шпильку, гвоздь, палку) длиной 3-5 сантиметров и диаметром 3 миллиметра.
   Ключ поставить на натяжной ролик и повернуть его на 30° против часовой стрелки.
   Используя свою другую руку, вставить болт (палку, шпильку, гвоздь) в отверстие площадки ролика (у двигателя есть идентичное отверстие, в которое и войдет болт).

   Ремень должен находиться в свободном положении, а ролик — закреплен.

3. Теперь можно снять ролики.
   Тремя болтами крепят площадку натяжного ролика (один болт вверху, а два внизу). Откручивают при помощи трещетки с головкой 10.
4. С помощью одного болта закрепить протяжной ролик в центре. Если у него имеется пластиковое покрытие, то может возникнуть загвоздка: в таком случае понадобится головка для трещетки на 16.
   Изображения всех роликов, и среди них ГРМ под кожухом:

Как правило, ролик и ремень снимаются за 30 минут.
