Меняем цепь грм на Пежо 308 EP6 своими руками: когда менять, видео внутри

Когда менять цепь ГРМ на Пежо 308 (регламент и признаки замены)

Несмотря на то что внешне приводная цепь газораспределительного механизма атмосферника ЕР6 выглядит хлипенько, она способна исправно отработать минимум 150-170 тысяч при бережном отношении к двигателю и соблюдении технических регламентов. Так же отзываются и о цепи ГРМ для этого двигателя с турбиной, да и процесс замены отличается мало. Разница в некоторых нюансах в процессе замены и регулировки, а также допусках на износ.

Цепь ГРМ способна отходить 150-170 тыс. км.

Обрыв приводной цепи маловероятен, поэтому замена её рассматривается только при проявлении некоторых симптомов, порой косвенных.

Косвенные симптомы

Основными из них считаются:

  1. Повышенный «дизельный» шум при работе двигателя на холостых и малых оборотах.
  2. Двигатель начинает подтраивать и плохо запускаться.
  3. Растёт расход масла при норме в 0,25-0,5 л на 1000 км, наблюдается высокий расход бензина.
  4. Неустойчивая работа, провалы, двигатель внезапно глохнет.
  5. Бортовой компьютер может выдавать ошибку Antipollution system faulty и ряд профильных ошибок, связанных с системой газораспределения.

Ошибка Antipollution system faulty может свидетельствовать о проблемах с цепью ГРМ.

Симптомов может быть ещё больше, но основной повод для замены цепи — соответствующий пробег, особенно в тех случаях, когда автомобиль эксплуатируется в городе, где километр пробега идёт за два.

Куда уходит масло?

Известны случаи, когда владельцы в межсервисный интервал (сейчас по регламенту масло меняют каждые 10 000 км) подливали больше, чем вмещает масляная система двигателя. Обычно причиной проблем становится клапанная крышка, где расположен клапан вентиляции картерных газов. Если он неисправен (например, забит масляными отложениями), в двигателе возникает избыточное давление, и первое, что продавливается, — прокладка клапанной крышки и сальники коленвала. Через них подтекает масло. Замена клапана производителем не предусмотрена, он предписывает только замену клапанной крышки в сборе. Сэкономить помогут ремкомплекты для клапанных крышек атмосферных версий — они есть в продаже.

Часто возникали течи масла (отпотевания) через крышку головки — со стороны ГРМ. Обращения по поводу этого дефекта прекратились с рестайлингом 2017 года, когда крышку модернизировали. Случалась и течь масла через уплотнитель кронштейна масляного фильтра. Неисправность устранили, заменив материал прокладки в 2015 году. С тех пор этот дефект исчез из гарантийной статистики. А еще подтекала трубка подачи масла на турбокомпрессор. Трубку модернизировали в 2016 году — изменили технологию завальцовки штуцеров. Для снижения вероятности коксования масла в трубке (она расположена близко к выпуску) ее оснастили термоизоляцией и дополнительным термоэкраном штуцера.

При отсутствии внешних течей у повышенного расхода масла может быть две причины. Первая — масло­съемные колпачки. Последний раз их модернизировали в конце 2016 года: применили более эластичный материал. Колпачки прежней конструкции при холодном пуске могли пропускать масло до тех пор, пока двигатель не прогреется.

Вторая причина кроется в конструкции поршневой группы. Она тоже значительно изменилась при переходе на Евро‑6. В частности, разработчики подобрали иной материал для второго компрессионного кольца.

Каков же нормальный расход масла? Вопрос сложный, ведь расход сильно зависит от состояния двигателя, пробега, качества обслуживания, состава масла и манеры вождения. Многие производители придерживаются нормы 2 л/10 000 км. Если приходится лить больше, имеет смысл съездить на диагностику.

— Мы определяем ликвидность каждой модели и ее модификации, опираясь на продолжительность продажи по рекомендованной рыночной цене. Такой подход позволяет избавиться от устойчивых стереотипов, не соответствующих реальным рыночным условиям. EP6 устанавливали на разные по идеологии автомобили, и его влияние на конечную ликвидность конкретной модели минимально. Например, ликвидность Peugeot 308 с этим мотором мы оцениваем как среднюю, а Mini Cooper — как низкую.

Мы формируем ассортимент, исходя из спроса на рынке, и предлагаем не просто проверенные машины с пробегом, но и наиболее беспроблемные с точки зрения дальнейшей эксплуатации. В случае с турбированной модификацией EP6 на автомобилях Peugeot и Citroen стереотип и мнение рынка сходятся: доля 150‑сильных машин — около 10%. Поэтому сейчас таких у нас в продаже нет

А вот покупатели BMW или Mini меньше обращают внимание на наличие этого мотора

ЗАМЕНА РЕМНЯ ГРМ: ДВИЖУЩАЯ СИЛА

Превратив «Пежо-308» в седан с индексом 408, французы не стали сокращать линейку доступных бензиновых моторов. Их три. Первый — TU5 (110 л.с.) с ременным приводом ГРМ, который стоял еще на предшественнике «Пежо- 307». К сожалению, 408-х с ним маловато, поэтому пощупать такой в сервисе нам не удалось.

Наибольшее распространение получили два двигателя серии EP6, хорошо известные по 308-му: наддувный (150 л.с.) и атмосферный (110 или 120 л.с.). Мощность второго зависит от типа коробки передач — с «механикой» она ниже, с «автоматом» выше. А по железу эти моторы идентичны. Цепной привод ГРМ рассчитан на весь срок службы двигателей. В случае вынужденного ремонта необходим специнструмент, как и у большинства производителей, — правильно выставить метки без него невозможно.

Свое нестандартное мышление французы воплотили в архитектуре навесного оборудования. Чтобы заменить ремень на моторе ЕР6, нужно не только ослабить автоматический натяжитель, но и отвести в сторону дополнительный ролик привода помпы, вынув характерную чеку на пластиковом корпусе его натяжного устройства. Этот ролик работает по внешней поверхности ремня, прижимая его к шкиву коленвала. Причем ролик меняет свое положение относительно двух шкивов — коленвала и помпы. Таким образом изменяется производительность водяного насоса. Срок жизни ремня не регламентирован, но обычно его меняют уже на 80 000–100 000 км пробега.

Замена цепи ГРМ Пежо 308 с двигателем ep6 1.6 своими руками на видео + фотоотчет

Цепная передача газораспределительного механизма служит дольше зубчатого ремня, но и она когда-то вырабатывает свой ресурс, и ее приходится менять. Здесь мы будем говорить о замене цепи ГРМ на Пежо ер6 1.6. Данную процедуру можно выполнить собственноручно, не прибегая к помощи специалистов.

Цепь ГРМ имеет такое же назначение, что и ремень — синхронизация работы валов. Синхронизация позволяет валам двигаться так, чтобы они не мешали друг другу. Если на минуту представить, что синхронизация будет отключена, то это станет причиной встречи поршней с клапанами. Клапаны из-за этого погнутся, а поршни тоже получат сильные повреждения. Плюс цепной передачи в том, что цепь, хоть и может порваться, но происходит это крайне редко, гораздо чаще цепь растягивается. Но так как обрыв все же возможен, за цепью нужно следить, периодически проводя диагностические процедуры.

Последствия износа

Со временем шарнирные соединения цепи изнашиваются, что приводит к ее растягиванию. Шаг между звеньями увеличивается, и расходник уже не будет работать качественно. Цепь нужно менять в следующих случаях:

  • регулировать натяжку цепи больше не представляется возможным;
  • метки на валах больше не совпадают;
  • на расходнике видны сколы или другие повреждения.

Если цепь растянется, двигатель будет работать неровно. Он начинает издавать посторонние шумы, хуже заводиться. Машина начинает потреблять больше топлива. На растянутой цепи звенья могут проскакивать по зубьям. Хорошо еще если после этого автомобиль просто перестанет двигаться, но это вполне может стать причиной встречи клапанов с поршнями, а это уже капитальный ремонт

Поэтому всегда очень важно регулярно проверять текущее состояние расходника. Хоть цепь и практичнее ремня, но и она вырабатывает свой ресурс. У цепной передачи есть свои неоспоримые преимущества:

У цепной передачи есть свои неоспоримые преимущества:

  • цепь рвется редко, намного чаще она растягивается;
  • делается цепь из твердого материала;
  • при перебоях в работе цепи клапаны не подвергаются внешнему механическому воздействию.

Замена данного расходника — непростое дело, которое многие автолюбители поручают профессионалам, но провести процедуру замены можно и самостоятельно. Для этого надо в точности следовать инструкции и стараться выполнять все правильно.

Процесс замены

Процедуру замены цепи лучше производить на эстакаде или с использованием домкрата. А вот какие инструменты при этом понадобятся:

  • домкрат;
  • воротки;
  • головки;
  • ключи;
  • отвертка.

Следует покупать только качественные материалы. На расходниках экономить не стоит. Покупая цепь, смотрите на ее провисание — новый расходник не будет провисать более 10 мм. Качество материала, из которого сделан расходник, можно проверить надфилем.

  1. Итак, сначала поднимаем автомобиль домкратом. Затем обесточиваем его, отсоединив от автомобиля минусовую клемму.
  2. Демонтируем переднее колесо справа и подкрылок.
  3. Снимаем воздушный фильтр, отсоединив воздушный патрубок.
  4. Снимаем кожух с двигателя.
  5. Отсоединяем датчики движения распредвалов.
  6. Демонтируем катушки зажигания, отсоединив питание от них.
  7. Отсоединяем шланг вентиляции со всеми патрубками. Не забудьте поставить заглушки, чтобы избежать попадания грязи.
  8. Снимаем крышку блока цилиндров.
  9. Теперь необходимо немного поднять двигатель и вынуть измерительный щуп.
  10. Снимаем подушку мотора.
  11. Демонтируем ремень привода доп. агрегатов.
  12. Снимаем шкив доп. оборудования, для чего придется отвернуть 3 винта.
  13. Прокручиваем коленвал до положения фиксации маховика.
  14. Фиксируем маховик и валы. Для этого необходимо использовать специальное устройство.
  15. Демонтируем цепной натяжитель.
  16. Снимаем все шкивы.
  17. Демонтируем ступицу коленвала.
  18. На следующем этапе снимается сама цепь ГРМ.
  19. Демонтируем направляющие натяжителя.
  20. Снимаем шестеренку коленвала.
  21. Перед тем как ставить на свои места новые расходники, посадочные места нужно как надо очистить от грязи.
  22. Теперь собираем все направляющие, цепь и все это устанавливаем.
  23. Выставляем все необходимые метки.
  24. Ставим на коленвал шкив шестеренки привода ГРМ.
  25. Устанавливаем ступицу коленвала.
  26. Ставим на свои места все шкивы.
  27. Делаем установку натяжителя и успокоителей.
  28. Ставим кольцо уплотнения.
  29. Устанавливаем шкив привода доп. оборудования.
  30. Надеваем ремни дополнительных агрегатов.
  31. Ставим масляный щуп и все патрубки.
  32. Ставим на место кожух мотора, патрубки.
  33. Теперь устанавливаем колесо.

Как видите, хоть это достаточно трудная работа, но все же выполнимая. При соблюдении всех необходимых условий ее возможно выполнить каждому. По окончании сборки обязательно проверьте работу двигателя. При наличии посторонних шумов процедуру установки придется повторить.

Когда менять и последствия обрыва

Цепная передача ГРМ имеет такое же назначение, что и ременная, она должна синхронизировать действия коленчатого и распределительного валов. Благодаря цепи, поршни и клапаны не встречаются друг с другом во время движения. Если предположить, что цепь оборвется, тогда их встреча будет неминуемой. Они ударятся друг о друга, что обязательно приведет к их деформации. Но у цепи есть одно значительное преимущество – она не может разорваться. Цепь только деформируется, а это значит, что не нужно производить серьезного ремонта двигателя из-за ее обрыва.

Но цепь не вечна, и со временем она растягивается, что происходит вследствие изнашивания шарниров. Из-за этого расстояние между звеньями становится больше. А вот в каких случаях цепь должна подлежать немедленной замене:

  • регулировать ее натяжение больше не представляется возможным;
  • некоторые из меток перестали совпадать;
  • появились трещины, сколы или другие механические повреждения.

При растягивании привода мотор уже не будет работать ровно. Растягивание звеньев происходит неравномерно, поэтому цепь будет как бы “плясать”, в разных местах натягиваясь то туже, то слабее.

А вот как будет выражаться провисание цепного привода:

  • будет слышен сильный шум во время работы двигателя;
  • машина будет плохо заводиться;
  • расход горючего несколько увеличится.

Кроме этого, цепь может просто слететь со звездочек, а это уже то же самое, что и обрыв. В этом случае последствия будут такими же – удар клапанов о поршни и их деформация. Поэтому обязательно время от времени следует проверять натяжение цепи. А если нормально натянуть ее не получается, тогда ее необходимо менять. И чем раньше вы это сможете сделать, тем лучше. Проверку натяжения цепи можно производить с помощью специального шаблона. Его устанавливают на место натяжителя и замеряют зазор. Данный шаблон вы можете видеть на фото ниже:

Общие сведения о работе фазорегуляторов

Современные силовые агрегаты европейского и японского производства, в том числе и мотор Пежо 307 оборудованы различными электрогидравлическими системами, изменяющими степень заполнения цилиндров благодаря уровню закрытия или открытия клапана. Посредством регулировки фаз газораспределителя, возможно, изменять объем новых зарядов и частей остаточных отработанных газов.

Исходя из скорости коленвала и уровня срабатывания дроссельной заслонки, сильно изменяется степень попадающей в цилиндр горючей смеси и вывод из него отработанных газов. Посредством модификации фаз газораспределения, появляется возможность внести необходимые коррективы исходя из оборотов коленвала и уровня заполнения цилиндров горючей смесью.

В совокупности это дает возможность добиться определенной положительной динамики в функционировании силового агрегата Пежо 308 и 307:

  • увеличение мощностных показателей силового агрегата на выходе;
  • улучшение в показателях крутящего момента в достаточно обширных диапазонах оборотов;
  • уменьшение уровня выброса вредных выхлопов;
  • экономия потребления горючего;
  • уменьшение шума работы мотора.

В стандартных силовых агрегатах используется жесткая связка коленвала и распредвала. В классических моторах Пежо 308 и 307 установлен фазорегулятор, позволяющий регулировать расположение распредвала и коленвала с целью изменения степени, перекрытия клапанов. За степень поворота распредвала отвечают механизмы электрического либо электрогидравлического типов. При этом в простых устройствах, возможна установка вала в четко определенных положениях. В более современных фазорегуляторах появилась возможность плавной регулировки распредвала по отношению к коленвалу.

Последствия износа

Со временем шарнирные соединения цепи изнашиваются, что приводит к ее растягиванию. Шаг между звеньями увеличивается, и расходник уже не будет работать качественно. Цепь нужно менять в следующих случаях:

  • регулировать натяжку цепи больше не представляется возможным;
  • метки на валах больше не совпадают;
  • на расходнике видны сколы или другие повреждения.

Если цепь растянется, двигатель будет работать неровно. Он начинает издавать посторонние шумы, хуже заводиться. Машина начинает потреблять больше топлива. На растянутой цепи звенья могут проскакивать по зубьям. Хорошо еще если после этого автомобиль просто перестанет двигаться, но это вполне может стать причиной встречи клапанов с поршнями, а это уже капитальный ремонт

Поэтому всегда очень важно регулярно проверять текущее состояние расходника. Хоть цепь и практичнее ремня, но и она вырабатывает свой ресурс. У цепной передачи есть свои неоспоримые преимущества:

У цепной передачи есть свои неоспоримые преимущества:

  • цепь рвется редко, намного чаще она растягивается;
  • делается цепь из твердого материала;
  • при перебоях в работе цепи клапаны не подвергаются внешнему механическому воздействию.

Замена данного расходника – непростое дело, которое многие автолюбители поручают профессионалам, но провести процедуру замены можно и самостоятельно. Для этого надо в точности следовать инструкции и стараться выполнять все правильно.

Что нужно сделать для замены цепи на пежо 308.

После подготовки, необходимо обесточить электрику автомобиля, сняв клеммы с аккумулятора. Дальше снимите защиту двигателя, правое переднее колесо, демонтировать воздушный фильтр и подкрылок. Для безопасности, после отсоединения патрубков, закройте их тряпкой, чтобы не попали лишние предметы. Потом необходимо снять свечи зажигания, чтобы облегчить коленчатый вал. И наконец-то клапанную крышку. Перед тем как поменять цепь грм, в обязательном порядке нанесите метки на звездочку и регулятор распределительного вала.

С разборкой разобрались. Теперь следует установить новую цепь грм. Чтобы обеспечить надежную эксплуатацию и длительный срок службы, покупайте только оригинальную. Проверить можно следующим образом: возьмите ее плашмя и посмотрите какой прогиб. Если в районе 10 мм – значит новая, если 20мм – бывшая в употреблении.

Дальше производим сборку газораспределительного механизма в соответствии с указанными метками. Промываем обезжиривающим веществом звездочку и ступицу коленвала. Устанавливаем новые болты, собираем боковые успокоители и звездочку вместе с цепью и выполняем установку на место. Перед затяжкой одноразового болта, резьбу смажьте герметиком.

Особенности привода ГРМ

На “Пежо-308” устанавливается выносливый и технологичный мотор ЕР6. Он атмосферный, а это означает, что никаких турбин или интеркулеров в нем не предусмотрено. Этот двигатель можно встретить и на других моделях “Пежо”, например на 308-й. Если у вас мало опыта, то серьезный ремонт двигателя лучше доверить профессионалам.

Но если речь идет только лишь о замене цепи, то справиться с этой проблемой можно за один вечер. Но вам нужно знать, когда нужно проводить замену, а также местонахождение всех меток, по которым устанавливаются распределительные и коленчатый валы. Об этом мы и поговорим в нашей статье.

Потребуется набор для установки меток ГРМ на Пежо

Инструмент

  • Спец инструмент для установки меток на двигателей EP6, Licota и JTC, (ссылки на установочные наборы), Ликота конечно подешевле.
  • Воротки, маленький на 1/4 и большой на 1/2

Головки:

  • на 18 для болта шкива коленчатого вала
  • на 10 для откручивания клапанной крышки
  • на 8 для откручивания верхнего успокоителя
  • на 27 для натяжителя цепи
  • Е16 для болтов распредвалов
  • торэкс Т40 для откручивания нижних успокоителей
  • торэкс Т30 для снятия блока дроссельной заслонки (для нетурбированной модели)
  • ключ на 16 для снятия опоры у блока двигателя
  • Динамометрический ключ (как производить затяжку динамометрическим ключом)

Для удобства, что б не искать весь этот инструмент, проще сразу купить набор и не мучится, все равно пригодится.

Снятие:

Отвинчиваем блок воздушного фильтра, снимаем с направляющих и отводим в сторону
Откручиваем клапанную крышку и снимаем ее, Берем 18ю головку с воротком и поворачиваем шкив коленчатого вала, примерно выставляем распредвалы для установки метки снизу

Внимание, в случае пропуска метки не рекомендуется крутить вал против часовой стрелки, провернуть вал вперед еще на два оборота до попадания. Снимаем защиту ДВС (Двигатель Внутреннего Сгорания), если она имеется.
Поддомкрачиваем машину или поднимаем ее на подъемнике и устанавливаем нижнюю метку в отверстие
Откручиваем правое колесо и локер, он нам тоже будет мешать.
Если вы производите замену не на подъемнике, то придется, что то поставить под поддон ДВС, типа пенек, и опустить не него двигатель с машиной и снять правую опору,

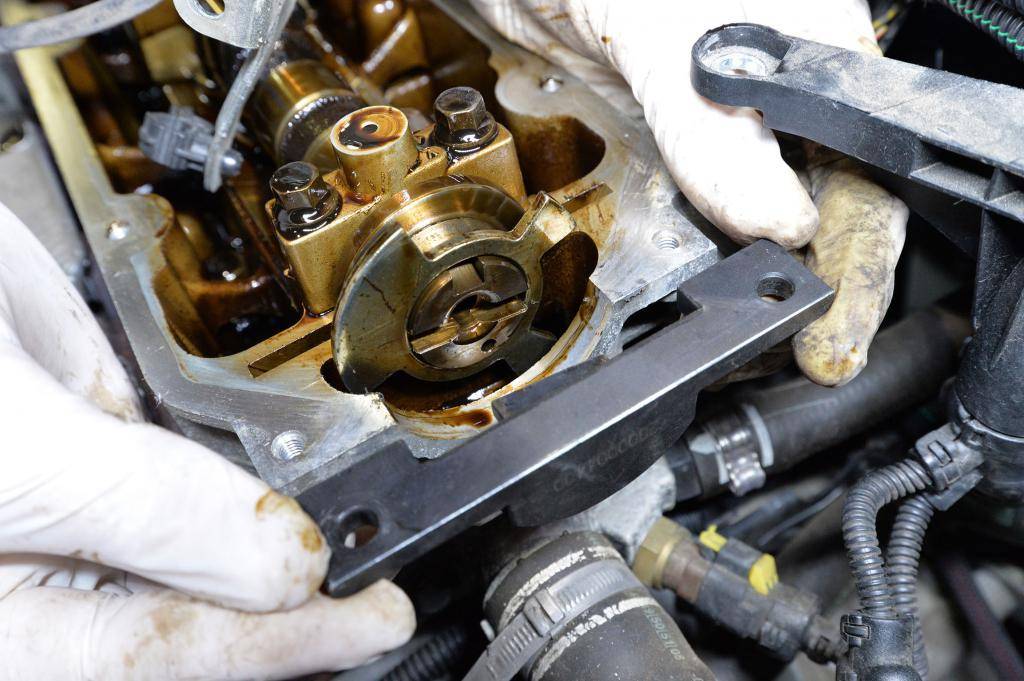

Устанавливаем верхнюю приспособу для меток распредвалов.
Снимаем ремень генератора.
Откручиваем приводной ролик помпы, он крепится тремя болтиками на 10
Далее следует отвинтить верхний успокоитель и натяжитель цепи

Снимаем защиту ДВС (Двигатель Внутреннего Сгорания), если она имеется.
Поддомкрачиваем машину или поднимаем ее на подъемнике и устанавливаем нижнюю метку в отверстие
Откручиваем правое колесо и локер, он нам тоже будет мешать.
Если вы производите замену не на подъемнике, то придется, что то поставить под поддон ДВС, типа пенек, и опустить не него двигатель с машиной и снять правую опору,
Устанавливаем верхнюю приспособу для меток распредвалов.
Снимаем ремень генератора.
Откручиваем приводной ролик помпы, он крепится тремя болтиками на 10
Далее следует отвинтить верхний успокоитель и натяжитель цепи

Откручиваем и шкив колена
Болт на 18 который прижимает и держит опору нижней звездочки
Вынимаем эту самую опору из сальника. (сальник лучше всего заменить на новый)
Снимаем нижние успокоители цепи вывинтив 3 болта как показано на фото
Вынимаем масляный щуп, так как внутри блока он проходит сквозь успокоитель цепи
Вытягиваем цепь наверх вместе с успокоителями и нижней звездочкой.
Устанавливаем все в обратной последовательности с выставлением меток ГРМ

Следует сначала собрать всю конструкцию цепи и успокоителей перед установкой, как показано на фото, и после этого опускать на установочное место ГРМ

Обязательно нужно обезжирить звездочку ГРМ и ступицу коленвала перед установкой на посадочное место.

Для замены цепи ГРМ, по регламенту завода изготовителя требуются новые запасные части:

  1. 0805K1 — Шестерня распредвала, впуск
  2. 0805K3 — Шестерня распредвала, выпуск (Пежо EP6CDT) Turbo
  3. 0513C8 — Шестерня привода цепи ГРМ, нижняя (Пежо EP6)
  4. 0249E6 — Прокладка клапанной крышки (Пежо EP6CDT)
  5. 082028 — Шайба уплотнительная
  6. 0249Е7 — Прокладка клапанной крышки (Свечные колодцы) (Пежо EP6CDT)
  7. 025057 — Болт DIAM 6X100-20
  8. 0516K5 — Болт коленчатого вала
  9. 080677 — Болт распредвала
  10. 080678 — Болт распредвала
  11. 082026 — Болт направляющей цепи ГРМ
  12. 082027 — Болт
  13. 1606466680 — Болт шкива коленчатого вала
  14. 0829G3 — Натяжитель цепи ГРМ
  15. V861831780 — Цепь привода ГРМ (Пежо EP6CDT) Turbo
  16. 081830 — Направляющая цепи ГРМ правая. (Пежо EP6CDT) Turbo
  17. 081831 — Направляющая цепи ГРМ левая. (Пежо EP6CDT) Turbo
  18. 081829 — Направляющая цепи ГРМ верхняя. (Пежо EP6CDT) Turbo

Болт крепления звездочки коленвала рекомендуется намазать стоп резьбой

Моменты затяжки динамометрическим ключом:

  1. Натяжитель цепи — 8,5 дН.м
  2. 3 болта крепления успокоителей — 2,5 дН.м
  3. Болт крепления ступицы коленчатого вала— затяжка моментом 5 дН.м, далее угловая затяжка 180 градусов
  4. Три болта шкива навесного оборудования — 2,8 дН.м
  5. Болт крепления фазовращателя — затяжка моментом 2 дН.м далее угловая затяжка 180 градусов
  6. Болт крепления звездочки распредвала — затяжка моментом 2 дН.м далее угловая затяжка 90 градусов

Пошаговая инструкция

Замену цепи лучше выполнять на подъемнике или эстакаде, так как необходимо будет снимать правую опору для установки метки маховика, находящаяся на самом низу двигателя.

Инструменты

Для выполнения работ следует подготовить:

  • воротки маленький и большой (1/4 и 1/2 соответственно);
  • набор головок;
  • набор ключей;
  • торэкс Т30 и Т40;
  • отвертку.

Из расходных материалов нужно приготовить:

  • цепь;
  • натяжитель цепи;
  • 3 шт. успокоителя;
  • новые болты распределительных валов;
  • звездочки распредвала и коленвала;
  • прокладку крышки клапанов.

Покупая цепь для замены, следует обращать внимание на качество. Лучше приобретать оригинал

Качество металла, из которого изготовлен расходник, можно определить с помощью надфиля, так как звенья и втулки закаленные

Чтобы не подсунули на рынке цепь, бывшую в употреблении, нужно ее держать рукой плашмя и проверить, насколько она провисает. Если провис 7-10 мм, то изделие новое, если 17-20 мм – старое

Качество металла, из которого изготовлен расходник, можно определить с помощью надфиля, так как звенья и втулки закаленные. Чтобы не подсунули на рынке цепь, бывшую в употреблении, нужно ее держать рукой плашмя и проверить, насколько она провисает. Если провис 7-10 мм, то изделие новое, если 17-20 мм – старое.

Моторный отсек Пежо 308

Этапы

  1. Загнав машину на подъемник, нужно отсоединить клемму «минус» на аккумуляторе, чтоб обесточить автомобиль.
  2. Снимаем переднее правое колесо, подкрылок и защиту двигателя.
  3. Вынимаем воздушный фильтр, отсоединяем впускной воздушный патрубок.
  4. Затем демонтируем декоративную крышку двигателя.
  5. Отключаем датчики положения распредвалов, электропровода от двигателя.
  6. Отключив питание от катушек зажигания, снимаем последние.
  7. Отсоединяем вентиляционный шланг картерных газов, все патрубки. Желательно в них заткнуть технологические заглушки, чтобы туда ничего не попало.
  8. Демонтировка крышки головки блока цилиндров (ГБЦ).

Блок цилиндров без крышки

Приподняв двигатель, вынимаем щуп для измерения уровня масла. Демонтируем подушку двигателя. Далее снимаем ремень привода дополнительного оборудования. Открутив три крепежных болта, снимаем шкив дополнительного оборудования. Затем проворачиваем коленвал за крепежный болт до положения, в котором фиксируется маховик. С помощью специального устройства закрепляем маховик и распределительные валы. Снимаем натяжитель цепи. Снимаем шкивы распределительных валов впускных клапанов и выпускных. Откручиваем ступицу коленчатого вала. Снимаем цепь привода ГРМ. Затем нужно снять неподвижную направляющую и направляющую натяжителя. Далее снимаем шестерню коленчатого вала и уплотнительное кольцо. Перед заменой расходных материалов на Пежо 308 и установкой комплектующих на штатные места следует все тщательно очистить от загрязнений. Далее соберите направляющую натяжителя, неподвижную направляющую, газораспределительную цепь и шестерню привода ГРМ. Готовую конструкцию нужно установить на ГБЦ. Выставляем метки ГРМ. Как правильно сделать, можно посмотреть на видео. Шкив шестерни привода устройства газораспределения установите на коленвал. Устанавливаем на место ступицу коленвала. Возвращаем на прежнее место шкивы распредвалов впускных и выпускных клапанов. Затем устанавливаем натяжитель и успокоитель цепи. Устанавливаем на штатное место уплотнительное кольцо. Монтируем шкив привода навесного оборудования.

Цепной привод в сборе

Снимаем фиксаторы распредвалов и коленвала. Надеваем ремни вспомогательного оборудования Пежо 308 и регулируем их натяжение. Устанавливаем головки блока крышку. Присоединяем все патрубки. Возвращаем на место масляный щуп. Устанавливаем обратно катушку зажигания и подключаем ее питание. Подключаем все датчики, электропроводку. Прикручиваем декоративную крышку. Устанавливаем патрубок, воздушный фильтр и крышку его корпуса. Ставится на место защита двигателя. Устанавливается подкрылок и правое колесо спереди. В последнюю очередь присоединяем отрицательную клемму к аккумулятору.

После процедуры следует проверить работу двигателя. На этом процесс замены ремня ГРМ можно считать законченным. Хотя процедура трудоемкая, но вполне выполнима. Таким образом, сэкономите на автосервисе и получите неоценимый опыт.

Как проверить натяжение цепи ГРМ

Если возникает подозрение, что нужна замена цепи Пежо 308, до начала замены необходимо сначала выполнить проверку  того, насколько цепь растянута. Дело в том, что в ряде случаев проблема может быть не с цепью. Чтобы проверить вытяжку, потребуется иметь специальное приспособление.

Данное приспособление называется шаблон натяжителя и позволяет измерить степень растяжки цепи ГРМ. Такой шаблон продается как отдельно, так и в комплекте с набором для фиксации меток ГРМ.

На моторе EP6 шаблон нужно вкрутить вместо натяжителя. Сначала выкручивается внутренний штифт, далее закручивается по основной резьбе  от руки до небольшого упора

Обратите внимание, затягивать сильно не нужно!
Закрутив шаблон, можно выполнить замеры при помощи линейки линейкой или штангенциркуля. Для атмосферного мотора EP6  норма — до 73 мм

Что касается версии EP6DT – допускается показатель до 71 мм.

Вполне очевидно, что если цепь растянута, элемент нужно менять. Также замена цепи настоятельно рекомендуется, если производится замена ГРМ Пежо, при этом цепной привод уже отработал ранее около 50-60 тыс. км.

Убедившись в том, что цепь Пежо 308 нуждается в замене, необходимо подготовить подходящее место для выполнения работ, необходимые инструменты и запчасти. Работать удобнее в гараже, где есть подъемник, однако все операции можно выполнить и при помощи домкратов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
