ЭБУ АКПП: устройство и принцип работы

Насос, охлаждение

Чтобы рабочая жидкость циркулировала в системе под давлением, в устройстве АКПП есть насос шестеренного типа с внутренним зацеплением. На некоторых коробках используется лопастной элемент. Но вне зависимости от типа, насос приводится в действие от ступицы ГТФ.

Во время работы АКПП жидкость существенно нагревается. Ввиду этого в конструкции коробки предусмотрена охлаждающая система. Она предполагает наличие специального теплообменника, который включен в систему охлаждения ДВС. В некоторых случаях используется отдельный радиатор для АТФ-жидкости, вынесенный в переднюю часть автомобиля.

Планетарный редуктор АКПП

В механизме имеются планетарные передачи, состоящие из солнечной шестерни, сателлитов, водила и коронной шестерни.

Вокруг солнечной шестерни вращаются сателлиты,связанные между собой планетарным водилом,сверху их расположена коронная шестерня.

Для изменения крутящего момента в планетарном ряде блокируется один или несколько элементов.В зависимости от того,какие элементы фиксируются,получаем разные передаточные отношения на ведомый вал.

Например:

  • при блокировке коронной шестерни,можно снимать мощности как с водила,так и с солнца,получив повышенную передачу;
  • при блокировке водило,снимая мощность с короны,получаем задний ход;
  • блокировав солнечную шестерню,снимаем передаточные отношения между короной и водило.

При блокировке коронной шестерни увеличивается передаточное отношение. А вот его уменьшение достигается за счет неподвижности солнечной шестерни.

При блокировки солнечной шестерни,коронная будет вращаться относительно водило быстрее. Если же солнечная и коронная шестерни будут вращаться с одной скоростью и в одном направлении,планетарный ряд будет вращаться как единое целое.

Ускорение или замедление движения,езда задним ходом зависит на какую шестерню передано вращение и какие блокированы.

Блокировка осуществляется при помощи муфт и тормозных механизмов,которые бывают многодисковыми и ленточными.

Замыкание муфт и тормозов обеспечивают гидроцилиндры, контролируемые распределительным модулем.

Планетарный редуктор,в отличии от обычной МКПП, имеет одно важное преимущество – компактность. Благодаря этому при переключении скоростей отсутствуют резкие рывки и толчки

Автоматическая коробка передач позволяет водителю чувствовать себя очень комфортно: ему достаточно только нажимать на педаль акселератора и тормоза, все остальное коробка автомат сделает за него. При этом блокировка заднего хода при трогании предотвращает случайные откаты назад.

ПОДСКАЗКА: Если вы не знаете даже в общих чертах как устроен автомобиль, в том числе и коробка передач,то вас обманет даже самый тупой работник СТО. По возможности,ознакомьтесь с статьей.

Автоматическая коробка передач – принцип работы гидравлической системы

Еще один важный элемент АКПП – гидроблок. Он распределяет потоки масла ( так называемого ATF), приводит в действие фрикционные муфты и тормоза.

К сожалению, ремонт автоматической коробки передач часто связан с выходом из строя именно этого механизма.

В его составе имеются электромагнитные клапаны и золотники-распределители, которые соединены специальными каналами. На практике клапаны называют соленоидами. Они регулируют давление жидкости и управляют переключением скоростей. Ими, в свою очередь, руководит ЭБУ (электронный блок управления).

Циркуляцию ATF обеспечивает специальный насос, приводимый в действие гидротрансформатором. Помимо него, к гидравлической системе условно относят следующие элементы:

  • Гидроблок.
  • Гидроцилиндры.
  • Система трубопроводов.

ПРИМЕЧАНИЕ: современная коробка передач автомат, как правило, управляется системой электрогидравлического типа; само переключение и блокировку гидротрансформатора контролирует гидравлическая система, а потоки ATF– электроника.

Охлаждение ATF осуществляется несколькими способами. Например, теплообменником либо отдельным радиатором.

Электронная система АКПП

Современные АКПП управляются электронной системой. Она состоит их входных датчиков, ЭБУ, распределительного модуля и рычага селектора. Датчики считывают важную информацию:

  • Частота вращения на входе и выходе АКПП.
  • Температура ATF.
  • Положение педали газа и рычага селектора.

Сигналы, передаваемые датчиками, обрабатываются электронной системой управления. Исходя из этих данных, она передает соответствующие команды распределяющему модулю – исполнительным устройствам.

В основе функционирования ЭБУ лежит программа под названием «нечетная логика», этот алгоритм определяет момент включения повышенной или пониженной передачи. Электронный блок и система управления мотором взаимосвязаны.

Современная автоматическая коробка передач нередко оснащается режимом kick-down (кик-даун). Он обеспечивает резкое ускорение, включая пониженную передачу. Момент подбирается в зависимости от положения педали акселератора.

Как управлять машиной с АКПП

Коробка передач прослужит долго, если водитель будет правильно подбирать режимы, ориентируясь на условия езды. Правильный старт предполагает собой начало движения после толчка, сигнализирующего о том, что передача включилась. При буксовании лучше всего запустить пониженную передачу. Педалью тормоза при этом стоит корректировать вращение колес. Для того чтобы улучшить навыки вождения на автомобиле с автоматической коробкой передач, рекомендуем вопользоваться услугами автоинструктора АКПП.

При использовании разных режимов водитель сможет тормозить двигателем и ограничивать разгон. Буксировать другой транспорт не стоит, поскольку это негативно отразится на работе двигателя. Но если другого варианта нет, то буксируемая машина должна быть легче буксирующего.

Существует несколько рекомендаций, показывающих, чего не нужно делать во время управления машиной с АКПП.

 Самой часто встречающейся ошибкой водителей является включение режима «D» в момент отсутствия полной остановки при движении назад.

 Большим заблуждением для новичков также является использование нейтрального режима. Он создан для экстренных случаев, когда требуется разблокировка колес для перестановки авто.

 Режим «нейтралки» также запрещено включать, находясь в пробках. Кратковременные перемещения провоцируют гидравлический удар. В пробках необходимо включать режим «драйв» в сочетании с тормозом.

 Еще одной ошибкой считается переход на ходу из режима «драйв» на «нейтральный». Особенно это проворачивают в момент движения на большой скорости. Проделывать подобные вещи опасно. Это приводит к отключению гидроусилителя и усилителя тормозов.

 Нередко неопытные водители пытаются завести автомобиль «с толкача». Это возможно сделать, но не нужно. Двигатель хоть и заводится, но очень «страдает». Если проделывать такой «трюк» часто, то автомат придет в негодность, не выработав даже половины ресурса.

Что касается эксплуатации в зимних условиях, то тут следует быть внимательнее. Чтобы машина функционировала хорошо, ей необходим прогрев коробки в течение нескольких минут после запуска. Как только водитель начал езду, ему стоит первые 10 км избегать разгона и резких движений.

Если автомобиль «увяз» в снегу, то нужно сначала включить пониженную передачу, а затем, переключая газ и тормоз, медленно выехать. Ни в коем случае нельзя раскачивать авто, поскольку от этого пострадает гидротрансформатор. Пониженная передача также должна использоваться на мокрой дороге, а в сочетании с педалью тормоза – на скользком спуске.

Тонкости ремонта ЭБУ АКПП

Ремонт блока управления в АКПП лучше не делать самому. Так как необходимо будет заменить платы и микросхемы. Если вы ни разу не разбирали микросхемы и не паяли их, то лучше не лезть.

Да и чипы, микросхемы ко многим машинам, особенно эксклюзивным или топовым, например, как Ленд Крузер 200, Вольво, Ягуар, малодоступны. В тоже время комплектующие на ЭБУ автоматических коробок, транспортных средств, которые выпускаются массово, найти можно.

Еще одной проблемой будет распиновка контактов. Например, у одной марки машины, может быть несколько модификаций модуля. На каждом будет разная распиновка. Поэтому подобрать тут сложно.

Ремонт блока управления в АКПП считается дорогостоящим. Он будет стоить около половины стоимости ЭБУ бывшего в употреблении, но рабочего. А самостоятельная диагностика и ремонт модуля не способны исправить положения и дать отличный результат.

Неисправности автоматической коробки передач

Радует, что автопроизводители постоянно модернизируют конструкцию АКПП, регулярно появляются новые роботы и вариаторы. Хотя полностью избавиться от конструктивных недостатков не может ни один механизм. В каждом случае приходится чем-то жертвовать.

Иногда автоматическая коробка передач, работающая в тандеме с мотором, чересчур задумчивая или же способствует повышенному потреблению топлива.

Здесь важно соблюдение рекомендаций завода-изготовителя, касающихся эксплуатации транспортного средства, обслуживания АКПП. Если нарушений не будет – вероятность появления поломки резко снижается

Симптомами неисправностей можно назвать рывки и толчки во время переключения, пропадание одной или нескольких передач. Скорее всего, о неполадке сообщит электроника – включится аварийный режим. ЭБУ задействует защиту трансмиссии, благодаря которой авто без проблем доедет до ближайшей сервисной станции.

Слабое место большинства моделей трансмиссий – пакеты фрикционов. Желательно вместо штатных фрикционов установить те, которые изготовлены из кевлара или композитных материалов: они надежные и долговечные.

При любых дефектах нужна оперативная диагностика автоматической коробки передач. Профессионалы проводят её комплексное тестирование: визуальный осмотр, подключение компьютерных сканеров, проверочная поездка.

Не забывайте, своевременная замена масла в коробке автомат обязательна, от этого зависит её долговечность. Предпочтение стоит отдавать высокосортной трансмиссионной жидкости, которая состоит из качественных присадок. При штатном обслуживании авто не поленитесь проверить уровень масла в АКПП. Объем заправляемого масла варьируется от 6 до 10 л. Точные данные, как правило, присутствуют в сервисной книжке.

Ремонт коробки автомат рано или поздно потребуется, если буксировать тяжелые прицепы, часто ездить в режиме резких разгонов, торможений и пробуксовок, пренебрегать проведением ТО. В статье:”Как пользоваться коробкой автомат” вы познакомитесь с тонкостями управления,эксплуатацией и немного с историей создания первых автоматических коробок передач”.

Существуют специальные режимы, облегчающие управление авто.К примеру, «спортивный» или «зимний», который подходит для езды по песочному или снежному покрытию. При его включении машина трогается не с первой, а со второй передачи. «Спортивный» режим позволяет максимально эффективно использовать мощность мотора, переключения происходят при высоких оборотах, показатели экономии отходят на второй план.

Преимущества АКПП:

  • Комфорт – удовольствие, получаемое от езды.
  • Своевременное автоматическое переключение передач продлевает жизнь мотора.

Минусы АКПП:

  • Показатель КПД ниже в среднем на 5%, нежели у механики.
  • Худшие динамические показатели (только для старых автомобилей).

Понимая то,что словами сложно описать как устроена и работает автоматическая коробка передач,предлагаю в дополнение к статье посмотреть очень качественный и доходчивый видео ролик,который наглядно продемонстрирует Вам всю работу АКПП.

Оставляйте свои комментарии к статье,если конечно посчитаете нужным,делитесь своими мыслями и не забудьте поделиться статьей со своими друзьями в соц.сетях,нажав кнопочки ниже.

Спасибо, всем хороших дорог без поломок!                       Анатолий и wmeste.su

Причины и признаки неисправностей, ремонт ЭБУ

Блоки управления АКПП могут выйти из строя по разным причинам, к основным из которых относятся:

  • перегрев (особенно часто случается для внутренних ЭБУ);
  • воздействие влажной среды;
  • сильные вибрации и механические удары;
  • скачки напряжения в цепи ЭБУ.

Как правило, признаки неисправности эбу акпп выражаются в полной или частичной неработоспособности трансмиссии. Мотор автомобиля может заводиться и работать, а вот режимы коробки передач меняться не будут или будут меняться неправильно. В таких случаях наблюдается некорректное переключение передач, неправильная последовательность их смены, не включение одной из передач, неработоспособность заднего хода. В самом критичном случае автомобиль вообще может оказаться неподвижным и доставить его в сервисный центр можно будет только с помощью эвакуатора.

Поэтому, если появляются некоторые из этих признаков или любые нехарактерные поведения трансмиссии следует неотлагательно обратиться в сервисный центр «АКПП-АТМ» за профессиональным обслуживанием. Наши квалифицированные специалисты смогут быстро определить причину поломки и ликвидировать ее. Наличие специальных диагностических систем позволит просканировать ЭБУ и точно определить его поломку, что позволит устранить ее с минимальными финансовыми затратами.

В большинстве случаев ремонт электронных блоков управления заключается в замене вышедших из строя блоков памяти, а также в установке новых печатных плат или перегоревших конденсаторов. Также может потребоваться перепрограммирование блока – такое случается, если произошел сбой программных алгоритмов, заложенных в ЭБУ. Если поломки блока существенны, во многих случаях рекомендуется его полная замена – это позволяет полностью исключить неисправности АКПП ЭБУ и в финансовом плане является более выгодным решением.

Режимы работы автоматической коробки передач

Если вы ни разу не ездили на автомобиле с автоматической коробкой, нужно сначала узнать, какие есть режимы работы у коробки, как они обозначаются на панели и как ими пользоваться. Неправильное управление может привести к поломке коробки и дорогостоящему ремонту.

Все управление коробкой передач осуществляется через ручку, ее определенное положение включает определенный режим работы. На разных моделях АКПП количество режимов может быть разным.

Основные режимы работы АКПП

  • P — Parking (парковка). Является аналогом ручника на «механике». Этот режим включается, когда машина стоит на парковке. При таком положении ручки передние ведущие колеса блокируются не прижатием тормозных колодок, блокировкой выходного вала трансмиссии.
  • N — Neutral (нейтральное положение). Колеса и вал не заблокированы, но и не связаны с двигателем. В таком положении машина может двигаться накатом. Если оставить автомобиль на стоянке в таком положении, то машина может покатиться под уклон, поэтому нельзя оставлять машину на парковку при таком режиме. Это положение используется при буксировке автомобиля.
  • R — Reverse (задняя скорость). Включает движение задним ходом. Для того, чтобы тронуться задним ходом надо нажать на педаль тормоза, перевести селектор в положение «R», отпустить тормоз, нажать газ.
  • D или A— Drive или Automat (основной режим движения). Используется во время езды в режиме автоматического переключения скоростей.
  • L или B или цифра 1 — Low (режим пониженной передачи). Аналог первой передачи на «механике», который предполагает езду на пониженной скорости. На некоторых моделях режим B включает блокировку дифференциала.
  • M — Manual (режим ручного переключения скоростей). Используется когда водителю требуется самому включать нужную передачу. Работает по аналогии с механической коробкой, только в более упрощенном варианте. Управление коробкой передач при этом режиме происходит за счет специальных кнопок «+» и «–» (подрулевых лепестков).
  • S или PWR — Sport или Power (спортивный режим). При этом режиме переключение передач происходит при высоких оборотах двигателя без потери скорости. Подразумевает возможность быстрого разгона и набора скорости, например при обгоне. Также используется для активной езды на максимальных оборотах двигателя.
  • O/D — OverDrive. Овердрайв — это повышенная передача, этот режим представляет собой аналог пятой передачи в механической коробке. Режим овердрайв используется при езде за городом с ровной скоростью свыше 50 км/ч, при езде на высокой скорости. Он экономит расход топлива.
  • D3 или O/D OFF — отключение овердрайва.
  • W или S или цифра 2 — Winter или Snow (зимняя езда). Подразумевает трогание с места и езду не выше второй скорости. Используется в зимний период при плохих дорожных условиях.
  • «3» – режим движения не выше третьей передачи.
  • E — Economic (экономичный режим).
  • Shift lock — кнопка разблокирования селектора коробки при заглушенном моторе. АКПП автоматически блокируется когда выключен двигатель. То есть, чтобы перевести селектор в положение Drive из положения Parking, нужно сначала завести мотор, при заглушенном моторе сделать этого не получится. Но если нажать кнопку Shift lock, то можно будет перевести селектор в любое положение. При нормальной работе АКПП эту кнопку лучше не использовать, она предназначена для механиков, которые ремонтируют автоматические коробки.
  • Kick-down — «пинок вниз». Нечто вроде пониженной передачи на «механики». Нажатие этой кнопки позволяет резко набрать высокую скорость путем переключения на пониженную передачу. Кнопка находится под педалью газа. При резком нажатии на газ до упора происходит включение kickdown.

Режимы работы гидротрансформатора

Движение масла в гидротрансформаторе

Перед началом движения насосное колесо вращается, реакторное и турбинное — неподвижны. Реакторное колесо закреплено на валу при помощи обгонной муфты, и поэтому может вращаться только в одну сторону. Включаем передачу, нажимаем педаль газа — обороты двигателя растут, насосное колесо набирает обороты и потоками масла раскручивает турбинное. Масло, отбрасываемое обратно турбинным колесом, попадает на неподвижные лопатки реактора, которые дополнительно «подкручивают» поток масла, увеличивая его кинетическую энергию, и направляют на лопасти насосного колеса. Таким образом с помощью реактора увеличивается крутящий момент, что и требуется при разгоне автомобиля. Когда автомобиль разогнался, и движется с постоянной скоростью, насосное и турбинное колеса вращаются примерно с одинаковыми оборотами. При этом поток масла от турбинного колеса попадает на лопасти реактора уже с другой стороны, благодаря чему реактор начинает вращаться. Увеличения крутящего момента не происходит, гидротрансформатор переходит в режим гидромуфты. Если же сопротивление движению автомобиля возросло (например, автомобиль едет в гору), скорость вращения ведущих колес, а, соответственно, и турбинного колеса падает. В этом случае потоки масла опять останавливают реактор — крутящий момент возрастает. Таким образом осуществляется автоматическое регулирование крутящего момента в зависимости от режима движения.

Отсутствие жесткой связи в гидротрансформаторе имеет свои достоинства и недостатки. Плюсы: крутящий момент изменяется плавно и бесступенчато, демпфируются крутильные колебания и рывки, передаваемые от двигателя к трансмиссии. Минусы — низкий КПД, так как часть энергии теряется при «перелопачивании масла» и расходуется на привод насоса АКПП, что, в конечном итоге, приводит к увеличению расхода топлива.

Для устранения этого недостатка в гидротрансформаторе применяется режим блокировки. При установившемся режиме движения на высших передачах автоматически включается механическая блокировка колес гидротрансформатора, то есть он начинает выполнять функцию обычного «сухого» сцепления. При этом обеспечивается жесткая непосредственная связь двигателя с ведущими колесами, как в механической трансмиссии. На некоторых АКПП включение режима блокировки предусмотрено и на низших передачах. Движение с блокировкой является наиболее экономичным режимом работы АКПП. При повышении нагрузки на ведущих колесах блокировка автоматически выключается.

При работе гидротрансформатора происходит значительный нагрев рабочей жидкости, поэтому в конструкции АКПП предусматривается система охлаждения с радиатором, который или встраивается в радиатор двигателя, или устанавливается отдельно.

Jeep Compass 2019 Limited

  • 1запись
  • 0комментариев
  • 45просмотров

Последние записи

Выезжаем из Рольф

В целом машина понравилась высокая. Очень прикольный дизайн, массивная морда, сел в него как в родной.

Но отметил после focus 2 был уверен что в современных машинах уже все что есть в фокусе есть, но оказалось не все, соответственно заправка мембранная без крышки есть, стекла лобового с подогревом нет, окна сами не поднимаются при постановке на охрану, зарядка телефона при выключенном двигателе не работает.

Также в комплектацию limited не входит коврик в багажник который стоит 16 тыс?? И нет брызговиков. В результате заказал потом на али, только китайцы спасают.

В остальном поставили сигнализацию с работой с телефона, но Ротльф криво поставил все работает плохо.

Вообще машина с боевым характером, приятно рычит мотор, слышно его не меньше и не больше чем на гранд чероки, резвый, достаточно компактный, с эти проще в парковке. В частности компактный и багажник, он меньше чем в фокусе где-то на 20%.

Принцип работы и срок службы АКПП

Время, необходимое на переключение скорости в АКПП, зависит от скорости автомобиля и нагрузки на двигатель. Система управления вычисляет нужные действия и передает их в виде гидравлических воздействий. Гидравлика перемещает муфты и тормоза планетарного механизма, тем самым происходит автоматическое изменение передаточного числа в соответствии с оптимальным режимом двигателя в данных условиях.

Одним из главных показателей, влияющих на эффективность работы автоматической трансмиссии, является уровень масла, который нужно регулярно проверять. Рабочая температура масла (ATF) составляет около 80 градусов. Поэтому для того, чтобы избежать повреждений пластиковых механизмов коробки в зимний период, перед движением машину необходимо прогревать. А в жаркое время года, наоборот, охлаждать. Охлаждение АКПП может осуществляться охлаждающей жидкостью или воздухом (с помощью масляного радиатора).

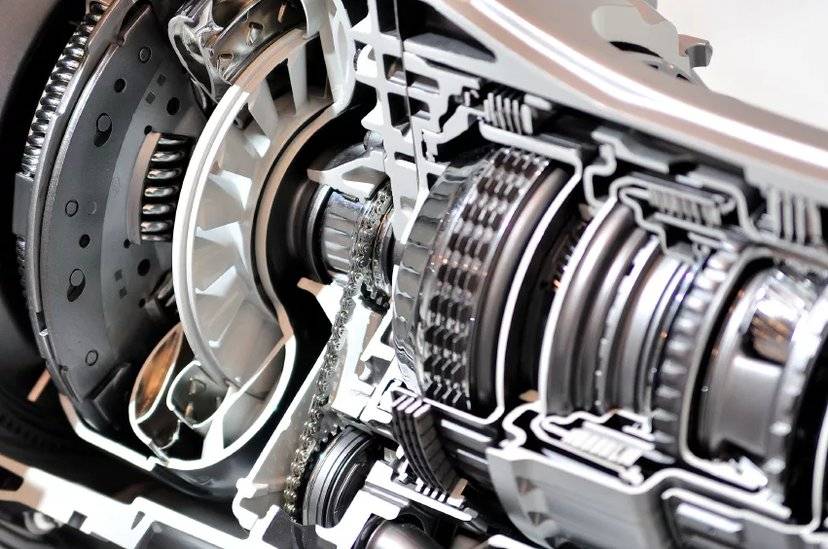

АКПП в разрезе

Наибольшее распространение получил жидкостный радиатор. Температура atf, необходимая для нормальной работы двигателя, не должна превышать 20% от температуры в системе охлаждения. Температура охлаждающей жидкости не должна превышать 80 градусов, за счет этого и происходит охлаждение atf. Теплообменник соединен с внешней частью корпуса масляного насоса, к которой крепится и фильтр. При циркуляции масла в фильтре происходит его контакт с жидкостью охлаждения через тонкие стенки каналов.

Кстати, автоматическая трансмиссия считается очень тяжелой. Вес АКПП составляет около 70 кг (если она сухая и без гидротрансформатора) и около 110 кг (если она заправленная).

Для нормального функционирования АКПП необходимо и правильное давление масла. От этого во многом зависит срок службы АКПП. Давление масла должно быть на уровне 2,5-4,5 бар.

Ресурс коробки-автомат может быть различен. Если в одном автомобиле трансмиссия может прослужить только 100 тысяч км., то в другом – порядка 500 тысяч. Это зависит от эксплуатации автомобиля, от регулярного контроля за уровнем масла и его замены вместе с фильтром. Продлить ресурс АКПП возможно также используя оригинальные расходные материалы и своевременно обслуживая КПП.

Устройство блока управления

ЭБУ АКПП состоит из следующих элементов:

  • память, которая, как на жестком диске компьютера, хранит всю информацию, собранную за время действия автомата. Здесь же хранятся ошибки АКПП. Опытные механики могут вносить изменения в нее или очищать полностью;
  • оперативная память. Она отвечает быструю обработка всех данных, которые приходят с датчиков и отправляет ответы на них, данные процессором;
  • процессор или главный чип, от которого зависит вся работа электронного модуля. Выполняет или задает определенные команды. Автовладелец часто может найти, что процессор и оперативная память у блоков управления соединена в один чип;
  • датчики, которые расположены в гидроблоке и любом другом месте АКПП для сбора информации и передачи ее электронного модуля коробки переключений скоростей.

Блоки управления разных производителей различаются по количеству начинки, производительности «мозга» и другим параметрам. ЭБУ АКПП – это важная и самая хрупкая часть в машине. Любое сотрясение или перегрев, замыкание электроцепи могут привести к выходу из строя его и падению всей автомашины или АКПП в аварийный режим.

Вы уже ремонтировали модуль управления самостоятельно?

ЭБУ — устройство, принцип работы

ЭБУ — электронный блок управления двигателем автомобиля, его другое название — контроллер. Он принимает информацию от многочисленных датчиков, обрабатывает ее по особым алгоритмам и, отталкиваясь от полученных данных, отдает команды исполнительным устройствам системы.

Обмен информацией ведется посредством CAN-шины, которая объединяет все электронные и цифровые системы современного автомобиля в одну сеть.

Благодаря такому подходу можно оптимизировать работу двигателя: расход топлива, подачу воздуха, мощность, крутящий момент и др.

Основными функциями ЭБУ являются:

  • управление и контроль за впрыском топлива в инжекторных двигателях;
  • контроль за зажиганием;
  • управление фазами газораспределения;
  • регулировка и поддержание температуры в охлаждающей системе двигателя;
  • контроль за положением дроссельной заслонки;
  • анализ состава выхлопных газов;
  • контроль за работой системы рециркуляции отработанных газов.

Кроме того на контроллер поступает информация о положении и частоте вращения коленчатого вала, текущей скорости движения транспортного средства, о напряжении в бортовой сети автомобиля. Также ЭБУ оснащен системой диагностики и в случае обнаружения каких-либо неполадок или сбоев информирует о них владельца посредством кнопки Check-Engine.

Каждая ошибка имеет свой код и эти коды сохраняются на запоминающем устройстве.

При проведении диагностики специалисты подключают к контроллеру через разъем сканирующее устройство, на экран которого выводятся все коды ошибок, а также информация о состоянии двигателя.

Устройство электронного блока управления двигателем.

Контроллер представляет из себя электронную плату с микропроцессором и запоминающим устройством, заключенную в пластиковый или металлический корпус. На корпусе имеются разъемы для подключения к бортовой сети автомобиля и сканирующему устройству. ЭБУ обычно устанавливается либо в подкапотном пространстве, либо в переднем торпедо со стороны пассажира, за бардачком. В инструкции обязательно должно быть указано место расположения контроллера.

Для нормального функционирования в блоке управления применяется несколько типов памяти:

  • ППЗУ — программируемое постоянное запоминающие устройство — здесь содержатся основные программы и параметры работы двигателя;
  • ОЗУ — оперативная память, используется для обработки всего массива данных, сохранения промежуточных результатов;
  • ЭРПЗУ — электрически репрограммируемое запоминающее устройство — применяется для хранения различной временной информации: коды доступа и блокировки, а также считывает информацию о пробеге, времени работы двигателя, расходе топлива.

Программное обеспечение ЭБУ состоит из двух модулей: функционального и контрольного. Первый отвечает за прием данных и их обработку, отправляет импульсы на исполняющие устройства. Контрольный модуль отвечает за корректность входящих сигналов от датчиков и в случае обнаружения каких-либо расхождений с заданными параметрами проводит корректирующие воздействия, либо полностью блокирует работу двигателя.

Внести изменения в программное обеспечение ЭБУ можно только в авторизованных сервисных центрах.

Необходимость в перепрограммировании может возникать при проведении чип-тюнинга двигателя для повышения его мощности и улучшения технических характеристик. Провести данную операцию можно только при наличии сертифицированного программного обеспечения. Однако, производители автомобилей очень неохотно делятся данной информацией, поскольку не в их интересах, чтобы пользователи самостоятельно изменяли настройки.

Ремонт и замена ЭБУ.

Если контроллер выходит из строя или работает некорректно, то прежде всего это отображается в провалах в работе двигателя, а иногда и в полной его блокировке. Check Engine может постоянно высвечивать ошибку, которую невозможно удалить. Основные причины выхода ЭБУ из строя это:

  • перегрузка, воздействие короткого замыкания;
  • влияние внешних факторов — влага, коррозия, удары, вибрация.

Кроме того любой микропроцессор перегревается, если система охлаждения выходит из строя.

Ремонт, равно как и замена блока управления обойдутся не дешево. Оптимальным вариантом будет приобретение нового блока. Чтобы его подобрать, нужно знать все параметры машины

Советы и рекомендации

Прежде чем пытаться отремонтировать ЭБУ АКПП, целесообразно сначала обратить внимание на стоимость как новых, так и подержанных блоков управления. В отдельных случаях проще, надежнее и быстрее произвести замену блока, чтобы качественно решить имеющиеся проблемы в работе коробки автомат

В отдельных случаях проще, надежнее и быстрее произвести замену блока, чтобы качественно решить имеющиеся проблемы в работе коробки автомат.

Настоятельно не рекомендуется выполнять такой ремонт по низкой цене в кустарных условиях, доверяя работу с ЭБУ мастерам, которые ремонтируют и обслуживают АКПП в условиях гаража. В этом случае высока вероятность того, что восстановление будет выполнено некачественно, а также без всяких гарантий. При этом сам блок может выйти из строя окончательно.

Гидротрансформатор

Данный элемент служит для изменения и передачи крутящего момента от маховика ДВС к механической коробке передач. Кроме того, гидротрансформатор позволяет снизить вибрации, что возникают при старте движения и при переключении скоростей.

В конструкцию ГДФ входит:

  • Реакторное колесо.
  • Турбинное.
  • Муфта свободного хода.
  • Блокировочная муфта.

В гидротрансформаторе есть лопасти определенной формы. Между ними расположены каналы для циркуляции АТФ-жидкости. Что касается последнего элемента в списке, он служит для блокировки ГТФ в определенных режимах автомобиля. А муфта свободного хода позволяет вращать реакторное колесо в иную сторону. Все элементы ГТФ заключены в единый корпус. Внутри него постоянно находится АТФ-жидкость.
