Как отрегулировать сцепление Нива Шевроле своими руками: видео

Механическая коробка на Шевроле Нива оснащёна сухим сцеплением с гидравлическим приводом.

ниже расскажет о регулировке сцепления:

Регулировка сцепления на Ниве Шевроле

Знание конструкционного устройства механизма даёт основание приступить к самостоятельной процедуре регулировки.

Процесс считается неизбежным этапом ремонта в случае:

  • Превышение нормативного хода педали, что приводит к неполному выключению сцепления. При этом ведомый диск не полностью прилегает своей плоскостью к маховику. Ситуация сводится к интенсивному износу накладки.
  • Малый свободный ход становится причиной пробуксовки феррадо (накладки), то есть неполному прижатию диска. При этом снижается крутящий момент и падение мощности двигателя.
  • Появление рывка, скрипа, шума, удара в трансмиссии при резком включении сцепления, трогаясь с места.

Эпизоды, так или иначе, свидетельствуют о неправильной регулировке хода педали и выжима подшипника. А это приводит к снижению ресурса ведомого диска.

Алгоритм регулировки

  1. Итак, перед началом процесса регулировки, следует выключить зажигание. Процедура эта исключает случайную вспышку под поршнем и произвольный запуск двигателя.
  2. Переведя рычаг коробки в нейтральную позицию, между толкателем и главным цилиндром устанавливается зазор в рамках 0,1–0,5 мм. Такой маленький зазор достаточен для выключения диска (ведомого) из зацепления. Он регулируется ограничителем хода педали. Переведите рычаг в нейтральное положение.
  3. Свободное расстояние его не должно превышать 3 мм. В ином случае следует ослабить контргайку и вращением болта зафиксировать величину хода и затянуть контргайку.
  4. Свободное движение толкателя рабочего цилиндра (4–5 мм) регулируется ослаблением гайки ограничителя.
  5. Последняя деталь, также расположенная на толкателе затягивается контргайкой. Кстати, для определения величины хода толкателя используется специальный шаблон.

Таким образом, перед выжимом сцепления, перемещение педали будет в пределах 25–35 мм. Работы целесообразно производить в смотровой яме или под подъёмником, если таковой есть.

Особенности сцепления на На Нива Шевроле

Механизм сцепления на Нива Шевроле усилен утолщённым, большего диаметра диском со сдвоенными демпферными пружинами.

То есть гидравлическое сцепление компенсирует возможный износ накладок (фрикционных) автоматически.

Корзина сцепления в сборе.

Нажимной и ведомый диск балансируется в сборе и называются корзиной или фасонной чашкой. Узел размещается в литом алюминиевом кожухе с креплением широкой плоскостью к двигателю. Ведущий (нажимной) диск заменяется только при сильном износе плоскости касания или дефекте пружин.

Сцепление Нива Шевроле саморегулируется автоматически рабочим цилиндром. Опуская незначительные детали, узел при необходимости ремонта, заменяется в сборе.

Компоненты

Диск сцепления на Шевроле Нива

Ведомый диск с наклёпанной фрикционной накладкой располагается между маховым колесом и ведущим диском фасонной чашки. Шлицевая втулка диска свободно сидит на первичном валу. Заменяется при износе, если толщина накладки уменьшается до 0,2 мм и заклёпки начинают оставлять царапины на нажимном диске. Причиной могут стать осевое биение, ослабление заклёпок, трещины, поломки, задиры на теле фрикционного материала.

Устанавливается выпирающей частью ступицы в направлении фасонной корзины. При этом центрирующий штифт должен совместиться с отверстием ступицы.

Штампованная фигурная вилка выключения сцепления имеет углубление под шаровую опору, двумя концами упирается в муфту выжимного подшипника. Концы вилки, периодически изнашиваясь, реставрируются путём наваривания на них подушек до толщины заводского образца.

Выжимной подшипник герметичен, не обслуживаемый, без требования промывки. Перемещается по цилиндрической части втулки. Появление шума, свиста в момент выжима свидетельствует о необходимости замены подшипника.

Главный, рабочий гидравлические механизмы сообщаются посредством стальной трубки и армированного рукава. Рабочий цилиндр при помощи кронштейна, крепится на картере сцепления.

С нажатием педали, поршень главного создаёт давление жидкости, которое заставляет толкатель и вилку перемещать муфту выжимного подшипника.

Гидропривод работает на тормозной жидкости марки ДОТ-4, запас которой содержится в бачке и имеет сообщение с главным посредством шланга. Прокачку гидравлики предусматривает штуцер, размещённый на цилиндре (рабочем).

Полезное видео

Посмотрите информацию про неисправности сцепления Шеви Нивы:

Причина неисправности

Способ устранения

Неполное выключение сцепления (сцепление «ведет»)

Коробление ведомого диска

(торцовое биение более 0,5 мм)

Выправьте диск или замените новым

Ослабление заклепок или поломка фрикционных накладок ведомого диска
Замените ведомый диск в сборе

Заедание ступицы ведомого диска

на шлицах первичного вала

Очистите шлицы, промойте Уайт-спиритом. При износе шлицев замените первичный вал или ведомый диск

Воздух в системе гидропривода сцепления
Прокачайте систему. Ход штока рабочего цилиндра должен быть не менее 24 мм

Утечка жидкости из системы гидропривода через соединения или поврежденные трубопроводы
Подтяните соединения, замените поврежденные детали, прокачайте систему гидропривода

Утечка жидкости из главного цилиндра или рабочего цилиндра привода выключения сцепления
Замените уплотнительные элементы или замените цилиндры в сборе, прокачайте систему

Перекос или коробление нажимного диска
Замените кожух сцепления с нажимным диском в сборе

Биение лепестков нажимной пружины более 0,8 мм
Замените кожух сцепления с нажимным диском в сборе

Неполное включение сцепления (сцепление «буксует»)

Повышенный износ или пригорание фрикционных накладок ведомого диска
Замените ведомый диск в сборе

Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска
Тщательно промойте Уайт-спиритом поверхности, устраните причины замасливания дисков

Засорено компенсационное отверстие

главного цилиндра

Промойте цилиндр, прочистите компенсационное отверстие, прокачайте систему

Повреждение или заедание привода выключения сцепления
Устраните причины, вызывающие заедание. Замените поврежденные детали

Рывки при работе сцепления

Заедание ступицы ведомого диска на шлицах первичного вала
Очистите шлицы, промойте Уайт-спиритом. При износе шлицев замените первичный вал или ведомый диск

Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска
Тщательно промойте Уайт-спиритом замасленные поверхности, устраните причины замасливания дисков

Заедание в механизме привода выключения сцепления
Замените поврежденные детали, устраните причины, вызывающие заедание

Ослабление заклепок фрикционных накладок ведомого диска
Замените ведомый диск в сборе

Повреждение поверхности или коробление нажимного диска
Замените кожух сцепления с нажимным диском в сборе

Повышенный шум при выключении сцепления

Износ, повреждение или утечка смазки из подшипника выключения сцепления
Замените муфту выключения сцепления с подшипником в сборе

Износ переднего подшипника первичного вала коробки передач
Замените подшипник

Повышенный шум при включении сцепления

Поломка или снижение упругости пружин демпфера
Замените ведомый диск в сборе

СцеплениеНеисправности сцепленияПрокачка сцепленияЗамена бачка сцепленияЗамена главного цилиндра сцепленияЗамена рабочего цилиндра сцепленияЗамена шланга сцепленияСнятие и ремонт сцепления Замена подшипника сцепленияКоробка передачНеисправности КПЗамена масла КППЗамена сальника вторичного валаСнятие и установка КППРазборка КППРемонт первичного валаРемонт вторичного валаРемонт механизма выбора передачРемонт привода выбора передачОсмотр и проверка деталей КППСборка КППРаздаточная коробкаНеисправности раздаткиЗамена масла в раздаткеЗамена сальников раздаткиПривод датчика скоростиЗамена подушек раздаткиВыкл. лампы блокировки дифференциалаСнятие раздаткиРазборка и сборка раздаткиКарданная передачаСмазка карданной передачиСнятие промежуточного валаРемонт промежуточного валаСнятие карданной передачиРемонт карданной передачиПередние приводы и ШРУСыСнятие приводов колёсЗамена ШРУСов или их пыльниковПередний мостЗамена масла редуктораЗамена сальника переднего редуктораЗамена подшипника и сальника вн. ШРУСаСнятие переднего редуктораЗадний мостПоиск течи масла из заднего мостаЗамена масла заднего мостаСнятие полуосиЗамена шпильки колесаЗамена сальника полуосиЗамена сальника редуктора заднего мостаПроверка заднего редуктора на ходуСнятие заднего редуктораСнятие заднего мостаРазборка заднего моста

Нива Шевроле, как и классические модели АвтоВАЗа, оборудована сухим сцеплением с гидроприводом. Этот узел передает крутящий момент от мотора на коробку переключения передач.

Его назначение – временное отсоединение мотора от трансмиссии и плавное их соединение.

Этим обеспечивается легкое переключение скоростей и плавный старт автомобиля.

Регулируем сцепление на Нива Шевроле своими руками: видео внутри

Малый свободный ход становится причиной пробуксовки феррадо накладкито есть неполному прижатию диска. При этом снижается крутящий момент и падение мощности двигателя.

Появление рывка, скрипа, шума, удара в трансмиссии при резком включении сцепления, трогаясь с места. Эпизоды, так или иначе, свидетельствуют о неправильной регулировке хода педали и выжима подшипника. А это приводит к снижению ресурса ведомого диска.

Отличие регулировки на Ниве Шевроле.

Сцепление в авто Шевроле Нива усиленное. Для этого использовался утолщенный металл большего диаметра. Для прижатия используются демпферные пружины. Гидравлический вариант сцепления позволяет компенсировать износ. Диски сцепления балансируются в собранном виде.

Обычно их называют корзиной. Располагается такой компонент в корпусе из алюминия. Когда производиться регулировка сцепления Шевроле Принцип работы сцепления нива шевроле необходимо установить новый ведущий диск. Наденьте на клапан рабочего цилиндра шланг для прокачки. Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости. Нажмите на педаль сцепления 4—5 раз и удерживайте педаль сцепления нажатой Откройте клапан прокачки принцип работы сцепления нива шевроле выпуска воздуха из системы.

Из шланга в емкость будет выходить жидкость с пузырьками воздуха. После того как истечение жидкости из шланга прекратится, заверните штуцер, отпустите педаль сцепления. Повторите операции 4, 5 и 6 несколько раз до начала выхода жидкости из шланга без пузырьков воздуха.

Снимите шланг с клапана прокачки и наденьте колпачок.

Уровень жидкости, что есть в приводе сцепления, должен достигать нижней части заливного отверстия. Если его по каким-то причинам не хватает, следует долить средство. Затем на клапан рабочего цилиндра надевается шланг.

Сцепление Шевроле Нива

Второй конец его опускается принцип работы сцепления нива шевроле емкость с подготовленной жидкостью. Будет достаточно пяти нажатий, удерживаний и отпусканий. Наконец, необходимо открыть клапан для прокачки — оттуда должна выйти жидкость и воздух. Операцию необходимо повторять несколько. Делаем ее до тех пор, пока весь воздух не выйдет из гидравлической системы. Случается это чаще всего по причине утечек жидкости.

Выжимной подшипник: назначение, конструкция, принцип действия

Первым делом откачивают из бачка тормозное средство. Это можно сделать с помощью резиновой груши. Затем отсоединяют от шланга главный цилиндр. Далее выкручивают гайку, которая крепит трубопровод, а затем еще две, что удерживают главный элемент.

Теперь остается только установить новый цилиндр. И собрать все в обратном порядке.

В некоторых случаях, когда сцепление выключается не полностью вследствие утечек, необходимо провести иные работы. Для их выполнения также может потребоваться помощник. Вместе вам нужно заменить рабочий цилиндр сцепления. Сперва ослабляют наконечник шланга на цилиндре. Затем отворачиваются болты кронштейна крепления к картеру.

Демонтируется и кронштейн.

После этого из вилки можно достать толкатель вместе с защитным колпачком. Итак, замена механизмов сцепления проводится в таком порядке: Нива Шевроле устанавливается на смотровую яму, и приступаем к снятию деталей. После снятия коробки, на оси вала установлен подшипник. Если необходима его замена, то следует его извлечь. Для этого необходимо вывести его основание из зацепления с вилкой. Принцип работы сцепления нива шевроле выводится из конструкции коробки и снимается деталь.

Замена подшипника производится в течение 10 минут, сложность вызывает только снятие КПП. От качества смазки будет зависеть срок эксплуатации данного элемента. Далее необходимо установить изделие, замена которого была произведена, на место и закрепить вилку. При замене принцип работы сцепления нива шевроле из деталей сцепления, рекомендуется поменять все элементы.

Как отрегулировать сцепление на шеви нива

Проверьте свободный ход педали сцепления. Он должен составлять 25. 35 мм, что соответствует ходу вилки выключения 4. 5 мм. При необходимости проведите регулировку привода.

Регулировка начинается с установки зазора 0,1. 0,5 мм между толкателем педали и поршнем главного цилиндра. Естественно, что «поймать» такую малую регулировочную величину, без применения каких- либо специальных измерительных инструментов, просто невозможно. Поэтому при проведении этой регулировки измеряют свободный ход педали, который должен находиться в пределах 0,4. 2,0 мм. Эта регулировка проводится путем изменения положения ограничителя хода педали в салоне машины под приборным щитком.

Затем проводится регулировка свободного хода толкателя рабочего цилиндра. Для выполнения этой операции вам придется лезть под машину, поэтому лучше выполнять её на подъемнике или смотровой канаве.

Для удобства работы отсоедините возвратную пружину 2 (рис. ниже) от вилки 6 выключения сцепления. Проверьте свободный ход вилки 6 вдоль толкателя 5. Он должен составлять 4. 5 мм. Для регулировки, удерживая регулировочную гайку 4, отверните на 2. 3 оборота контрагайку 3. Затем, вращая регулировочную гайку 4, отрегулируйте необходимый свободный ход вилки 6, поворачивающейся относительно опоры 7. При этом будет обеспечен необходимый свободный ход выжимного подшипника 8. По окончании операции затяните контрагайку 3, одновременно удерживая от проворота регулировочную гайку 4.

При пробуксовке сцепления необходимо завинтить гайки 3 и 4, т. е. сместить их ближе к рабочему цилиндру, на несколько оборотов до появления правильного (4. 5 мм) свободного хода вилки сцепления. Если эта регулировка не помогает, необходима замена сцепления (лучше менять его в сборе).

Свободное движение толкателя рабочего цилиндра 4—5 мм регулируется ослаблением гайки ограничителя.

Chevrolet Niva — где сцепление?

Далее устанавливается новый агрегат и прокачивается система. Автотовары Реклама Дизайн и разработка сайта По истечении срока действия авторских прав, в России этот срок равен ти годам, произведение переходит в общественное достояние. Из шланга в емкость будет настройка сцепления нива шевроле жидкость с пузырьками воздуха.

Компоненты сцепления Шевроле Нива 1 — центрирующая втулка картера сцепления; 2 — центрирующий штифт кожуха; 3 — передний подшипник первичного вала; 4 — маховик; 5 — нажимной диск корзина ; 6 — диафрагменная пружина; 7 — кожух; 8 — пружина демпфера; 9 — ступица ведомого диска сцепления Шеви Нива; 10 — пружинная пластина; 11 — накладка; 12 — картер сцепления; 13 — первичный вал коробки передач; 14 — подшипник; 15 — вилка выключения сцепления; 16 — чехол вилки Внутренние концы вилки упираются в муфту подшипника выключения сцепления и поджимаются к нему фигурной пружиной.

Какие комплекты сцепления выбрать для Chevrolet Niva?

В прошлом месяце пользователи PartReview отдали предпочтение Sachs. 30% положительных голосов принадлежит этому производителю. На втором месте оказались комплекты сцепления VALEO – 10%. Замыкает тройку фирма Hola с результатом в 10% голосов. В общем рейтинге комплектов сцепления, в котором учитываются мнения владельцев разных марок и моделей авто, эти бренды занимают такие позиции:

  1. Sachs получили 3 место, оценка PR – 78. Учитываются данные из 50 отзывов и 159 голосов.
  2. VALEO заняли 5 место, с оценкой PR – 75. На основе из 50 отзыва и 294 голоса.
  3. Hola – 1 место, а оценка PR составила 92. Учитываются данные из 37 отзывов и 112 голосов.

Прокачка гидропривода сцепления и замена жидкости автомобиля Niva Chevrolet

Если при нажатой до упора педали сцепление выключается не полностью («ведет»), что сопровождается характерным скрежетом шестерен при включении задней передачи, возможно, в гидроприводе сцепления есть воздух. Удалите его прокачкой привода. Кроме того, прокачка выполняется при заполнении гидропривода жидкостью после ее замены или после ремонта узлов системы, связанного с ее разгерметизацией.

Вам потребуются: ключ «на 8», шланг для прокачки, емкость для тормозной жидкости, тормозная жидкость.

Работу проводите с помощником на смотровой канаве.

Запас тормозной жидкости гидропривода сцепления находится в бачке, расположенном слева на щитке передка.

Уровень тормозной жидкости в бачке при установленной крышке должен достигать нижней кромки заливной горловины.

При снятой крышке бачка уровень жидкости должен достигать верхней кромки хомута крепления бачка.

Повышение уровня жидкости в бачке гидропривода сцепления косвенно свидетельствует (при герметичном гидроприводе) о значительном износе накладок ведомого диска сцепления.

Чтобы долить тормозную жидкость в бачок, отворачиваем против часовой стрелки и снимаем крышку бачка.

Доливаем жидкость типа DОT-4 в бачок до необходимого уровня.

Устанавливаем на место крышку, плотно завернув ее.

Тормозная жидкость, попавшая на лакокрасочное покрытие, пластмассовые детали и проводку автомобиля, может вызвать их повреждение.

Немедленно удалите ее чистой ветошью.

Прокачка гидропривода сцепления, замена жидкости автомобиля

Прокачиваем гидропривод сцепления для удаления из него воздуха после его разгерметизации при замене главного цилиндра, рабочего цилиндра, шлангов, трубок, а также в случае замены рабочей жидкости.

Воздух из гидропривода удаляем при неработающем двигателе.

Перед прокачкой проверяем уровень жидкости в бачке гидропривода сцепления и при необходимости доливаем жидкость.

Прокачку гидропривода проводим с помощником.

Снимаем защитный колпачок 1 со штуцера прокачки 2 рабочего цилиндра (рис. 4).

Накидным ключом «на 8» ослабляем затяжку штуцера прокачки.

Надеваем на штуцер шланг, а свободный его конец погружаем в емкость, частично заполненную рабочей жидкостью.

Ключом «на 8» отворачиваем штуцер прокачки на 1/2–3/4 оборота.

Помощник несколько раз резко нажимает и плавно отпускает педаль сцепления до тех пор, пока не исчезнут пузырьки воздуха, выходящие из шланга.

При этом необходимо следить за уровнем жидкости в бачке и доливать ее. При нажатой педали сцепления заворачиваем штуцер прокачки.

Снимаем шланг, насухо вытираем штуцер прокачки и надеваем на него защитный колпачок.

Если воздух не удается удалить, проверяем герметичность соединений, трубопроводов, шлангов, главного и рабочих цилиндров.

Подтекающие соединения подтягиваем, неисправные главный и рабочие цилиндры заменяем.

Замену рабочей жидкости в гидроприводе сцепления проводим в соответствии с регламентом технического обслуживания — через три года.

При замене откачиваем старую жидкость из бачка шприцем или резиновой грушей.

Заливаем в бачок новую жидкость.

Прокачиваем гидропривод сцепления до тех пор, пока новая жидкость (более светлая, чем старая) не начнет выходить из штуцера прокачки рабочего цилиндра.

После прокачки доводим уровень жидкости в бачке гидропривода сцепления до нормы.

Прокачка сцепления на Ниве

Чтобы прокачать гидропривод сцепления Шевроле Нива нужны:

  • ключ на «8»;
  • шланг;
  • прозрачная бутылка;
  • тормозная жидкость.

Прокачка сцепления должна выполнятся с помощником и на яме или эстакаде.

Далее все почти так же как при прокачке тормозов, нужно:

  1. залить жидкость в бачок;

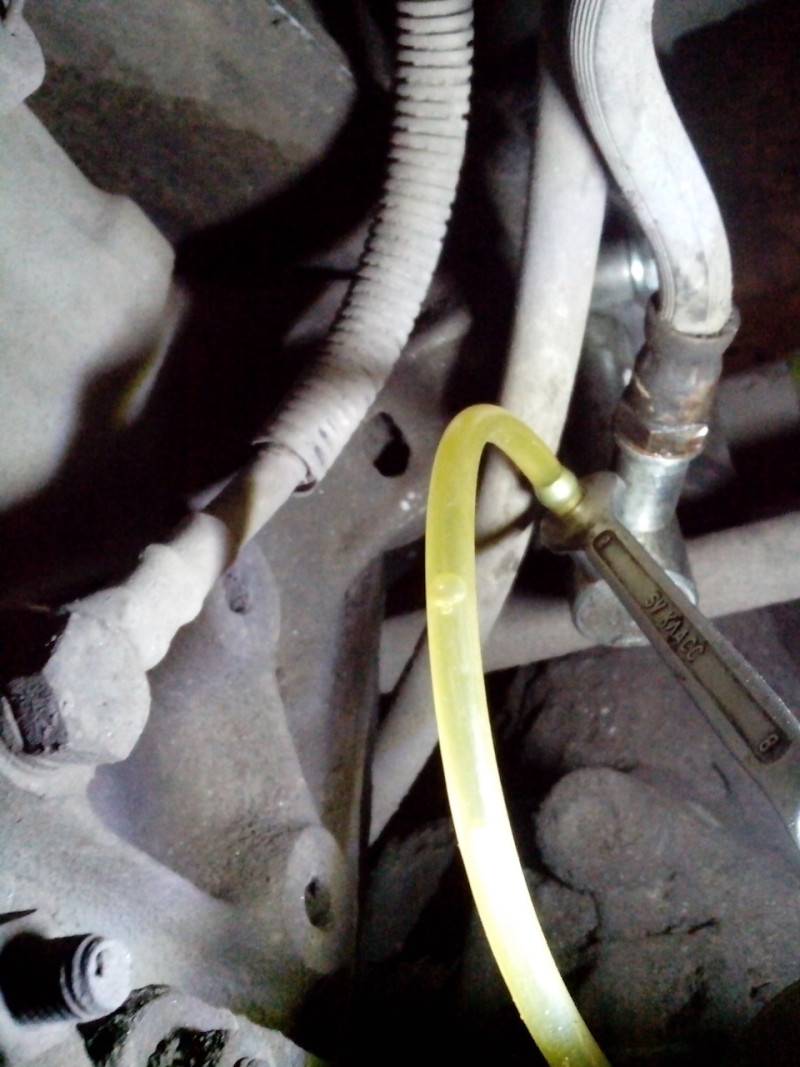

  2. на клапан рабочего цилиндра одеть кусок прозрачной трубки и опустить другой его конец в бутылку с небольшим кол-ом ТЖ;
  3. резко нажимать несколько раз подряд педаль сцепления и удерживать её пока другой человек открывает клапан прокачки для выпуска воздуха;
  4. процедура повторяется раз 6, пока не пойдет свежая тормозная жидкость и пеерстанут идти пузыри воздуха.

При отпускании сцепления был слышен звук (пшик). Где-то в середине хода педали. Само сцепление схватывало не равномерно.Если надавить на сцепление и удерживать его, то чувствуется, как педаль «ослабевает» — перетекает тормозная жидкость. После этого сразу педалью сцепление не разомкнуть — только двойным-тройным выжимом сцепения (надо жидкость снова перегнать в рабочий цилиндр.

Явное подозрение на поврежденную резиновую прокладку. Позиция 10.

Меняем. Вместе с бачком.Старую жидкость из бачка убираем шпритцом.

Отсоединяем бачок. И откручивает две гайки крепления цилиндра.

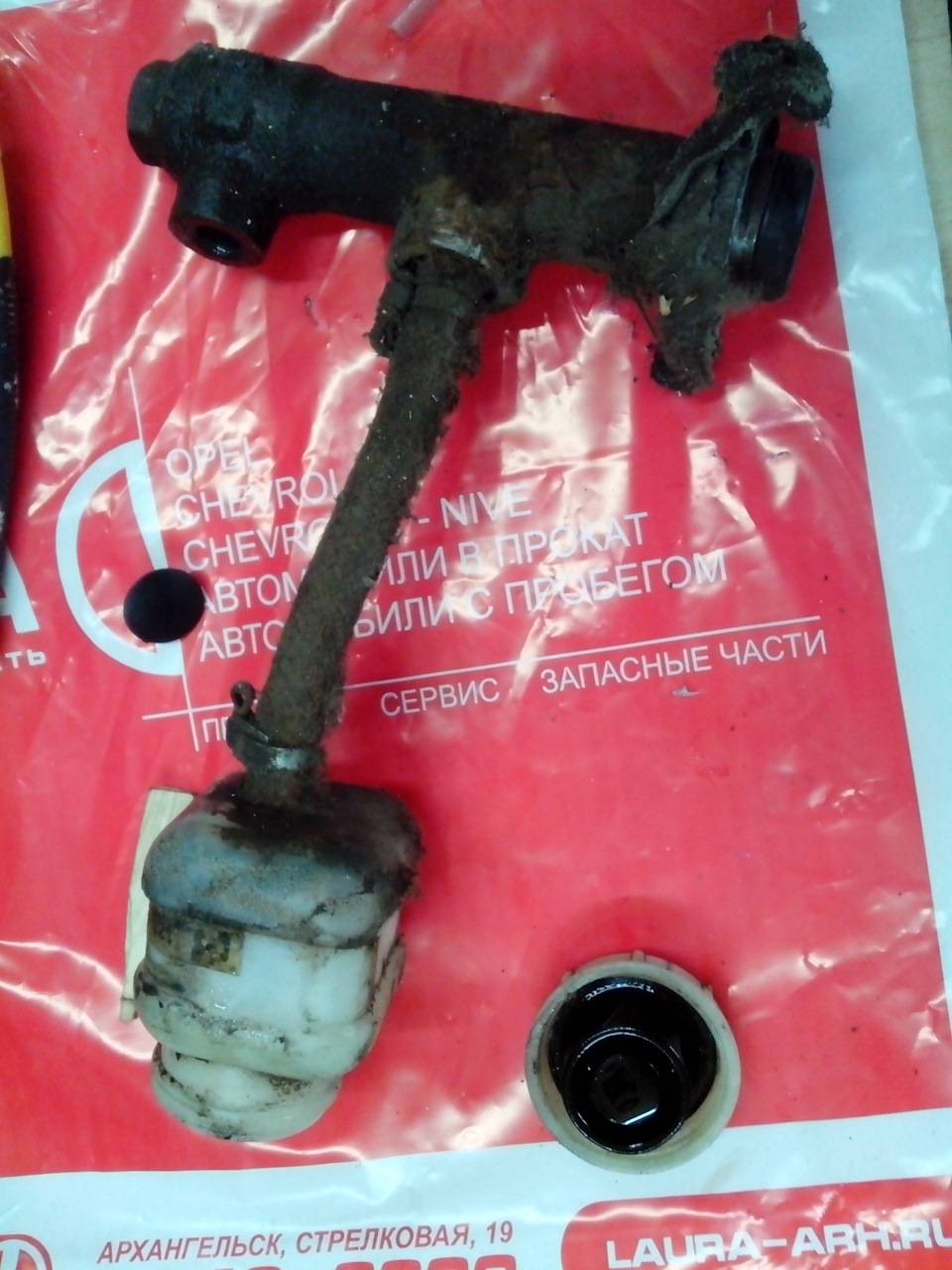

Вот такой вот старый цилиндр:

Сразу присоединяем шланг от бочка к новому цилиндру на пружинный хомут.

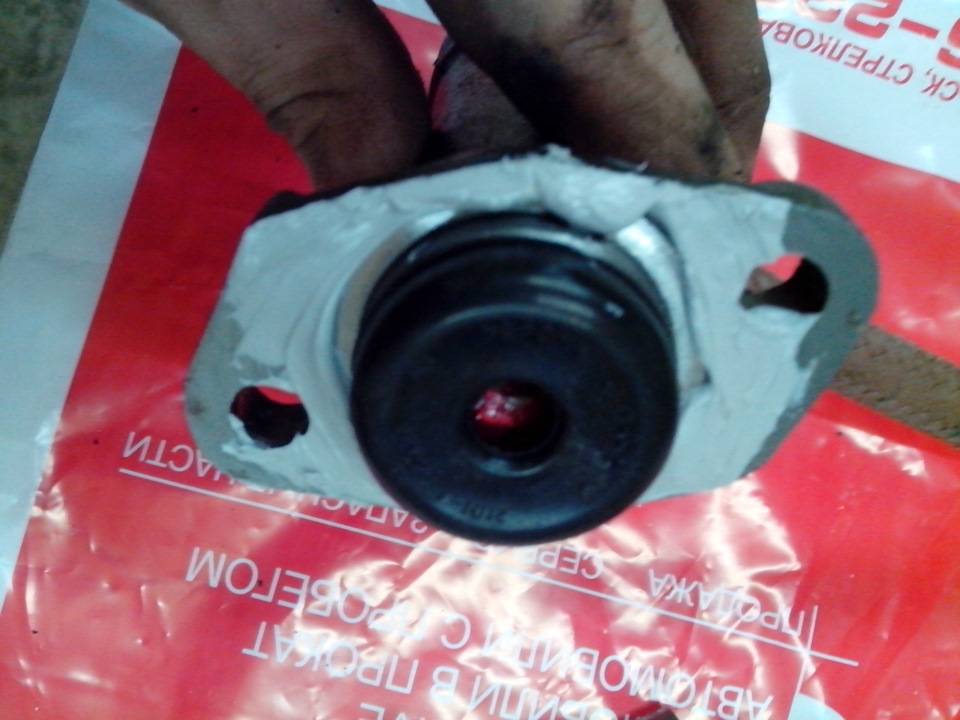

Для «герметичного» соединения (чтоб быль не попадала) используем герметик.

И прикручиваем все на место.

Остается только прокачать тормозну жидкость. Опять самотеком, как и при замере РЦС.

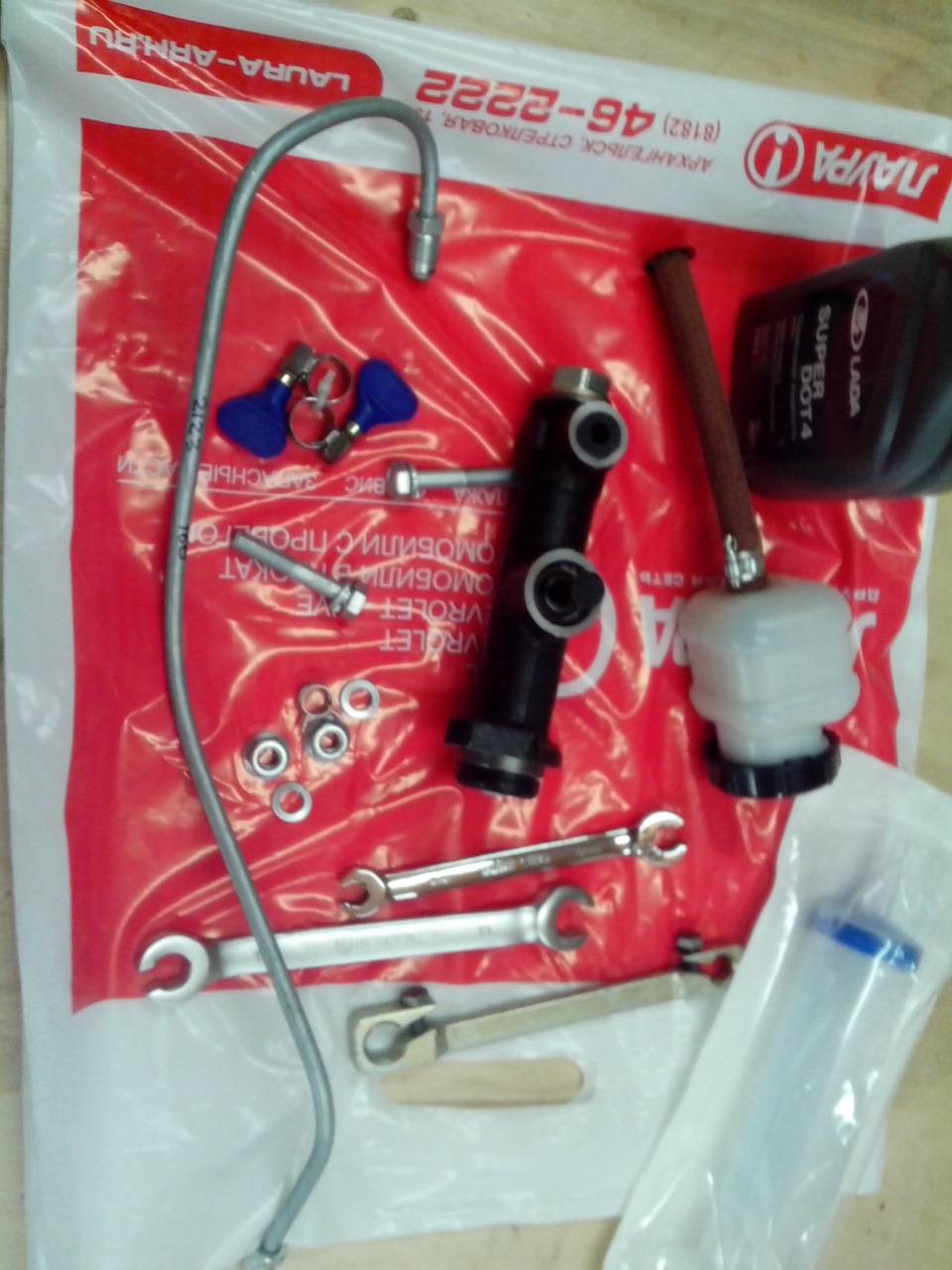

2101-1602610 Главный цилиндр сцепления — 600 рублей2123-1602692-10 Трубка гидравлического привода сцепления — 160 рублей (осталась в запас)

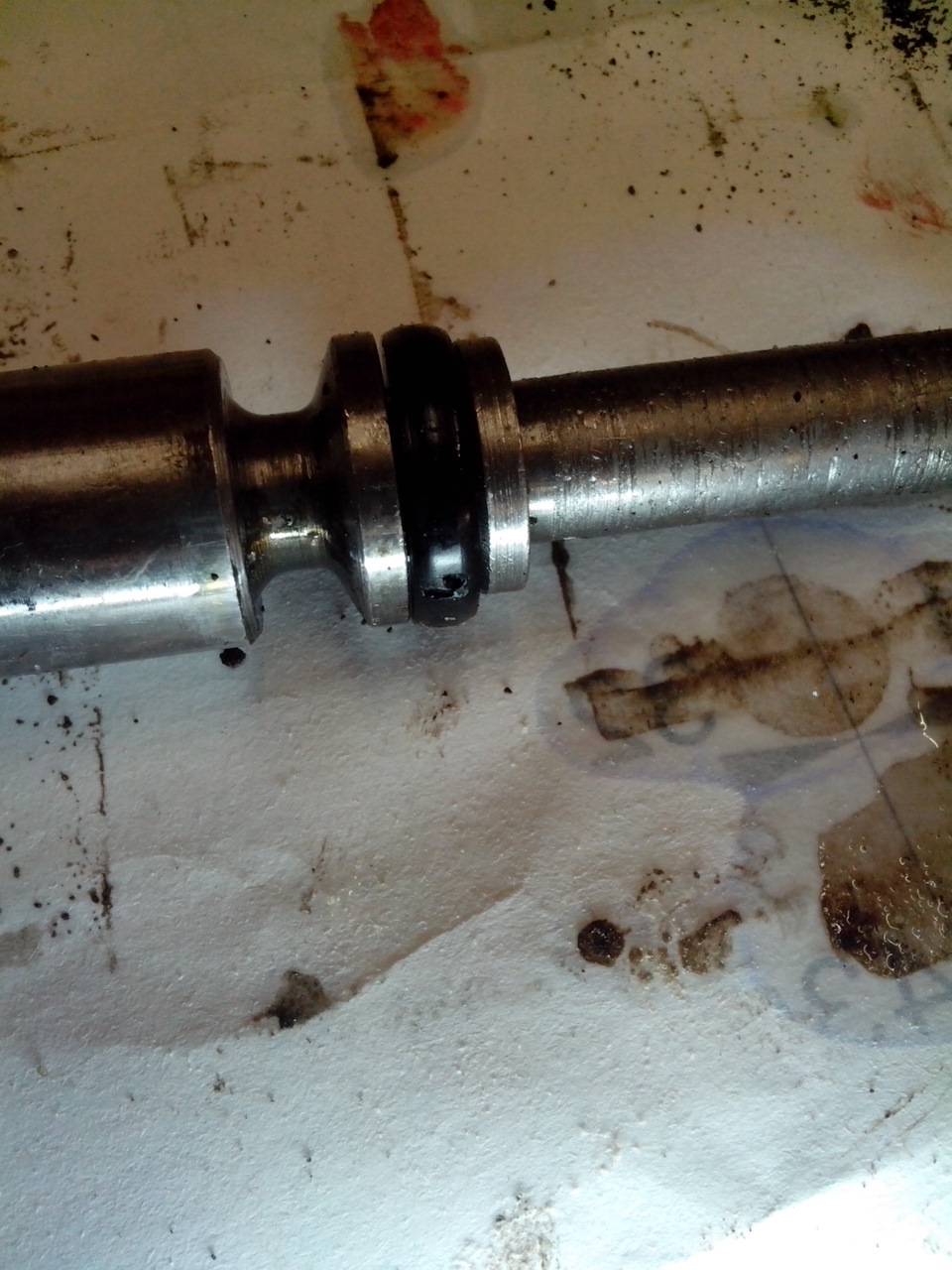

Разобрал старый главный цилиндр сцепления и убедился что резинка имела повреждения:

Бачок сцепления в сборе со шлангом — 300 рублейТормозная жидкост — 200 рублей

пружинный хомут — Xoмyт пpyжинный 12,5×8,4гайка м8 с буртом — 2 штшайба пружинная м8 — 2 шт

Кстати, шприц на 100 мл и трубка с зажимом облегчат труд.

Инструменты:

  • Плоскогубцы
  • Резиновая груша
  • Вороток под торцевую насадку 3/4
  • Удлинитель для торцового воротка
  • Насадка на вороток 13 мм
  • Гаечный ключ накидной разрезной 10 мм

Детали и расходники:

  • Тормозная жидкость
  • Главный цилиндр гидропривода сцепления

Примечание:

Главный цилиндр снимайте для замены или ремонта при утечке жидкости, неполном выключении сцепления (может быть вызвано утечкой жидкости или износом манжет), а также при неполном включении сцепления (в результате засорения компенсационного отверстия или его перекрытия разбухшей манжетой).

Детали главного цилиндра: 1 – цилиндр; 2 – колпачок защитный; 3 – кольцо стопорное; 4 – поршень толкателя; 5 – уплотнительное кольцо; 6 – поршень главного цилиндра; 7 – уплотнительное кольцо; 8 – пружина возвратная; 9 – уплотнительная прокладка; 10 – штуцер; 11 – стопорная шайба; 12 – прокладка.

1. Откачайте резиновой грушей жидкость из бачка.

2. Ослабьте хомут крепления шланга и отсоедините его от главного цилиндра.

3. Отведите шланг в сторону.

4. Ключом «на 10» охватывающим пять граней, выверните гайку крепления трубопровода из главного цилиндра.

5. Извлеките трубопровод из отверстия главного цилиндра и отведите его в сторону.

6. Отверните две гайки крепления цилиндра.

7. Снимите главный цилиндр сцепления с автомобиля.

8. Устанавливаем главный цилиндр в обратной последовательности. При установке контролируем, чтобы толкатель педали сцепления попал в выемку поршня цилиндра.

9. Прокачайте гидропривод сцепления, как описано .

Источник

Детали и расходники:

Важно при этом проверить заднее уплотнительное кольцо и ни в коем случае не очищать диск растворителем. Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких

Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости

Нажмите на педаль сцепления 4—5 раз и удерживайте педаль сцепления нажатой Откройте клапан прокачки для выпуска воздуха из системы

Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости. Нажмите на педаль сцепления 4—5 раз и удерживайте педаль сцепления нажатой Откройте клапан прокачки для выпуска воздуха из системы.

Из шланга в емкость будет выходить жидкость с пузырьками воздуха. После того как истечение жидкости из шланга прекратится, заверните штуцер, отпустите педаль сцепления. Повторите операции 4, 5 и 6 несколько раз до начала выхода жидкости из шланга без пузырьков воздуха.

Этот внедорожник оснащен коробкой передач, принимающей крутящий момент мотора через однодисковое сцепление. В этой статье мы выясним, как осуществляется регулировка сцепления на Ниве Шевроле.

Для удобства работы отсоедините возвратную пружину 2 рис.

Для регулировки, удерживая регулировочную гайку 4, отверните на Затем, вращая регулировочную гайку 4, отрегулируйте необходимый свободный ход вилки 6, поворачивающейся относительно опоры 7. При этом будет обеспечен необходимый свободный ход выжимного подшипника 8.

По окончании операции затяните контрагайку 3, одновременно удерживая от проворота регулировочную гайку 4. Регулировка педали сцепления Главный цилиндр закреплен в моторном отсеке на двух шпильках, приваренных к кронштейну педального узла.

Регулировка сцепления Шевроле Нива

Главный цилиндр сцепления Шевроле Нива соединен стальной трубкой и армированным резиновым шлангом с рабочим цилиндром, закрепленным на картере сцепления с помощью кронштейна.

Рабочая поверхность подшипника, воздействующая на нажимную пружину, должна быть гладкой, без трещин, местной коррозии или выработки.

Неисправный подшипник выключения сцепления можно определить, не снимая его с автомобиля, для чего необходимо при работающем двигателе нажать педаль сцепления. Если при нажатии педали сцепления появляется дополнительный шум, значит, подшипник выключения сцепления неисправен, и его необходимо заменить.

Нанесите смазку на поверхности контакта подшипника, цилиндра и вилки выключения сцепления. Предупреждение При установке сцепления нанесите смазку на все подвижные соединения деталей, но не используйте чрезмерное количество смазки, так как это может привести к пробуксовке сцепления.

8.2 Регулировка педали сцепления

В процессе разборки станет ясно, в чем причина

При удалении воздуха важно добавлять только чистую жидкость

Если она случайно попала на автомобиль, то ее необходимо немедленно смыть водой, иначе она повредить покрытие; также помочь настроить сцепление может такая операция: В результате всего этого удастся снять кожух сцепления.

Детали и как отрегулировать сцепление на шевроле ниве Важно при этом проверить заднее уплотнительное кольцо и ни в коем случае не очищать диск растворителем. Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких

Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких

Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких.

Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости. Нажмите на педаль сцепления 4—5 раз и удерживайте педаль сцепления нажатой Откройте клапан прокачки для выпуска воздуха из системы.

Из шланга в емкость будет выходить жидкость с пузырьками воздуха.

Для авт Нива момент срабатывания датчика должен соответствовать ходу педали сцепления мм «от полика». Датчик положения педали сцепления на Ниве оригинальный и не взаимозаменяем с другими моделями ВАЗ.

Что касается дефектов датчика сцепления — наиболее частый дефект — обгорание контактов датчика это приводит к ухудшению ездовых свойств автомобиля и возникновению ошибки управления двигателем. Работы по исключению дефекта были проведены совместно с поставщиком датчика. Вот коротко, что пишут о педали газа Что такое Е-газ.

Необходимо понимать, что Е-газ — это не просто замена механического привода дроссельной заслонки на электрический аналог, а совершенно другая логика управления рабочим процессом двигателя.

Детали и расходники:

Важно при этом проверить заднее уплотнительное кольцо и ни в коем случае не очищать диск растворителем. Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких

Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости. Нажмите на педаль сцепления 4—5 раз и удерживайте педаль сцепления нажатой Откройте клапан прокачки для выпуска воздуха из системы.

Из шланга в емкость будет выходить жидкость с пузырьками воздуха. После того как истечение жидкости из шланга прекратится, заверните штуцер, отпустите педаль сцепления. Повторите операции 4, 5 и 6 несколько раз до начала выхода жидкости из шланга без пузырьков воздуха.

ШЕВРОЛЕ НИВА. ПРОБЛЕМА ВКЛЮЧЕНИЯ ПЕРЕДАЧ НА ГОРЯЧУЮ. РЕШЕНИЕ ЗА 30 МИНУТ!

Так же ставится усиленное сцепление на шевроле ниву, оно отличается тем, что имеет больше диаметр, имеет гораздо мощный демпфер, пружины демпфера двойные, имеет большую толщину диска.

Потом снимается кронштейн цилиндра, затем толкатель, а после сам рабочий цилиндр.

Включить нейтральную передачу и завести мотор.

Предупреждение Не очищайте растворителем диск сцепления или подшипник выключения сцепления. Желательно снять маховик и проверить заднее уплотнительное кольцо коленчатого вала на отсутствие утечек.

Регулировка сцепления ВАЗ 2101-07 НИВА

При необходимости, замените уплотнительное кольцо. Проверьте диафрагменную пружину в местах контакта с подшипником выключения сцепления на отсутствие износа, трещин и определите различие высоты концов диафрагменной пружины.

Изготовление трехточечной навески

Навеска используется для подсоединения к трактору дополнительного оборудования, например, плуга.

Навеска должна быть подвижной как в горизонтальной плоскости, так и в вертикальной. В первом случае подвижность помогает уменьшить вылет насадки при подруливании. Вертикальное движение подвески требуется для опускания оборудования в рабочее состояние или поднятия его в позицию транспортировки.

Навеска на минитрактор делается из различных деталей, снятых из старой сельхозтехники. Сделать описание того, как изготовить трехточечную навеску в домашних условиях, достаточно сложно. Поэтому правильнее будет воспользоваться следующим видео, в котором указаны размеры всех деталей приспособления.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
