Как открыть кран печки на ВАЗ-2114?

Где находится кран печки на ВАЗ 2114

Место где расположен краник печки ВАЗ 2114 или на ВАЗ 2109

Дабы увидеть расположение отопительного крана на ВАЗ 2114, достаточно снять правую боковую накладку внизу под центральной консолью у ног переднего пассажира. Вы увидите его на перегородке с моторным отсеком, там к нему еще 2 патрубка подходят. В некоторых случаях, чтобы разобраться с характером поломки краника печки на «Самарах», можно подлезть и со стороны водителя (предварительно сняв боковую пластиковую крышку с торпеды и убрав коврик). Но учтите, что при демонтаже вам также понадобится найти его расположение и в подкапотном пространстве, под рулевой рейкой. Добираться кстати удобнее с под низу авто, поскольку придется открутить пару гаек шпилек его крепления (находящихся возле выхлопной трубы, в районе кислородного датчика) ключом на «10» и снять два подводящих патрубка.

Течь нового краника печки ваз из под заслонки

Как понять что краник потек

Основным симптомом того, что кран печки потек — это характерный запах в салоне и лужица под ковриком переднего пассажира. Что правда подобная ситуация может возникнуть и в случае протекания радиатора отопителя. Так что если увидели воду под ковриком, то в первую очередь проверяйте эти два элемента системы охлаждения. Как правило следы подтекания антифриза на кранике видно невооруженным глазом, достаточно лишь снять пластиковую крышку. Также в некоторых случаях, течь из краника можно наблюдать визуально, но для этого вам придется сначала к нему подобраться, а затем передвигать заслонку за тросик (такая ситуация, может возникать даже и на новой, но бракованной детали). Когда же проблема с краном только на ранней стадии, то симптомом того что его пора заменить, является плохая работа отопителя (при полностью открытой заслонке дует еле теплым или наоборот). Такая ситуация возникает эсли кран заклинил в одном положении или пропускает (недозакрывается).

Плохо греет печка

Что плохо греет печка автовладельцы начинают с замечать лишь с приходом холодов, хотя причины плохой работы возникают значительно раньше. Чаще всего печка в машине греет слабо из-за: завоздушивания, неисправной помпе, засора радиатора и фильтра салона Подробнее

Снятие радиатора печки ВАЗ 2114

Замена радиатора печки ВАЗ 2114 происходит если, старый радиатор дал течь. Если он целый, снять радиатор отопителя может потребоваться для чистки от загрязнений. Подробнее

Печкой называют радиатор отопителя салона автомобиля. Предназначен для обогрева внутри машины и является частью малого круга охлаждения двигателя. При исправном функционировании температура не должна падать ниже +16 даже при -25°C. Основная неисправность.. Подробнее

Порядок выполнения работы

Замена радиатора печки ВАЗ-2114 без снятия торпеды позволяет сэкономить время, причем для этого не потребуется особых навыков. Сразу оговоримся, что часть торпеды все-таки разобрать придется, но центральная консоль останется на месте, а это самая трудоемкая часть операции. На начальном этапе работы снимается боковая часть панели со стороны пассажира, для этого отверткой необходимо открутить крепящие ее саморезы.

Для слива охлаждающей жидкости необходимо выкрутить болты передней защиты, которая находится под моторным отсеком. Тосол сливается через специальную пробку, которая находится в блоке цилиндров, для ее выкручивания понадобится накидной ключ на 13. Чтобы он не разливался по земле или по полу гаража, под машину ставится емкость. Чтобы увеличить скорость вытекания антифриза, можно отрыть крышку расширительного бачка.

При помощи шестигранника со стороны пассажира выкручивается крепление торпеды, после чего ее можно легко отогнуть.

Далее нужно выкрутить еще одно крепление, находящееся со стороны пассажира под нижней частью центрально консоли. После этого торпеду можно легко приподнять, чтобы она осталась в таком же положении, установить под нее упор подходящей длины, достаточно бруска сечением 50х50 мм длиной около 40 см.

В открывшемся пространстве можно увидеть радиатор отопителя, который крепятся на трех саморезах. Их необходимо выкрутить, чтобы его можно было спокойно извлечь из гнезда. При этом возникнет проблема — за пластиковым корпусом торпеды спрятан еще один саморез, который требуется выкрутить. Чтобы добраться до него в пластмассе целесообразно просверлить небольшое отверстие, через которое можно будет просунуть отвертку. Для этого предварительно нужно вынуть бардачок. Если пытаться отодвинуть торпеду, можно поломать пластмассу и тогда снятие радиатора печки на ВАЗ-2114 превратится в дорогостоящую процедуру.

Далее можно приступить непосредственно к демонтажу радиатора отопителя. Для этого снимаются хомуты и отсоединяются патрубки, под которые лучше подложить небольшую емкость или ветошь, поскольку в системе еще остается антифриз, который выльется прямо в салон. После этого радиатор достаётся из посадочного гнезда без всякого усилия. Желательно рассмотреть его, чтобы увидеть, где было повреждение и откуда вытекает тосол, в этом месте появляются коррозионные повреждения и видны потеки, что еще раз подтверждает то, что требуется замена радиатора печки.

Новый радиатор отопителя устанавливается на место без усилий, с этим не должно возникнуть никаких проблем. Он закрепляется саморезами, в том числе, через просверленное ранее в торпеде отверстие. При этом желательно провести ревизию краника, поскольку это еще одно слабое место системы отопления. Он должен быть полностью сухим, а его рычажок легко поворачиваться. Бардачок устанавливается на место, торпеда и снятая боковая панель прикручиваются к креплениям.

Перед тем, как заливать охлаждающую жидкость, требуется проверить, затянута ли пробка на блоке цилиндров, чтобы охлаждающая жидкость не выливалась. Свежий тосол заливается до уровня в расширительный бачок, если в процессе работы уровень упадет, то его придется долить.

Для проведения испытаний нужно завести двигатель и, подождав, пока он прогреется, включить печку. Она должна хорошо греть в разных режимах, а салон оставаться сухим, без пятен выливающегося антифриза с характерным запахом. Первое время рекомендуется периодически поглядывать на пол, чтобы убедиться, что все соединения герметичны, а новый радиатор не бракованный.

Как выявить неисправности печки

Во-первых, нужно визуально осмотреть агрегат, определить допустимый уровень тосола в расширительном баке. Поднять коврики в салоне и посмотреть, есть ли следы подтекания спецжидкости. Также неисправность может быть последствием разрыва патрубок, их механическом повреждении, или же в работе радиатора.

Когда регулятор подачи теплоносителя уже не подлежит исправлению, требуется срочная замена крана отопителя ВАЗ 2114. Для этого можно и не привлекать профессионалов, а взять и самостоятельно починить систему.

Прежде всего, нужно купить новый механизм, их выделяют три вида:

заводской
шаровой
и из керамических пластин

Керамический кран отопителя ВАЗ 2114

Все они имеют свои недостатки и преимущества, и только владельцу решать, какой кран будет более выгодный для его автомобиля (по функциональным способностям и ценовому эквиваленту).

Внимание: перед тем как заменить краник печки на ВАЗ 2114 нужно удостовериться, что патрубки, соединяющие отопительный агрегат и радиатор целые и невредимые. А то ведь от долгого времени использования они становятся менее функциональными и могут вызвать утечки жидкости

Какие инструменты потребуются для работы

Отвертка крестообразная.
Пустая емкость более 5 л.
Новый кран.
Хомут на 16-23 мм.
Тосол.
Обычные сухие тряпочки.
Ключи №10 и №13.
Силиконовый герметик.
По возможности – яма для осмотра авто или подъемник.

Когда имеется все в наличии, значит, смело меняем кран отопителя ВАЗ 2114.

Подробная инструкция монтажа изделия

Первое, что нужно сделать, это слить тосол в подготовленную посуду. Подставляем ее под движок, убираем пробку на блоке цилиндров. Кран расположен под центральной консолью, и для его снятия нужно убрать правую боковую заслонку торпеды. Она закреплена на пяти болтах.

Когда жидкость полностью стекла, емкость далеко не убираем. Находим патрубки, которые ведут от мотора к регулятору печки. Ослабляем хомуты, вытягиваем трубки, и остаток жидкости сливаем в подготовленную посуду.

Замена крана отопителя на ВАЗ 2114 на следующем этапе подразумевает смазку двух крепежных шпилек, зачищаем их щеткой со стальной щетиной и «замачиваем» тормозной жидкостью.

Это нужно сделать обязательно, так как гайки при отвинчивании могут проворачиваться, тем самым превратив простую работу в огромную проблему. Почему такое бывает? Кран печки фиксируется не на шпильках, а на болтах (шапки входят в пластмассовый корпус).

Гайки крепления агрегата являются самостопорящими, имеют пластмассовое кольцо, а потому так легко не откручиваются. А если еще добавить заржавевшую резьбу и окисление на контактах? Вследствие этого возникает напряжение на болт, которое может вызвать порчу пластмассы, что находится вокруг шляпки. Для их фиксации применяются пассатижи или специальные ключи.

Теперь нужно рассмотреть, как снять кран отопителя ВАЗ 2114.

После снятия патрубок, необходимо снова залезть в салон, и торцовым ключом десяткой отвинтить гайки крана. После предварительных усилий, они должны отвинтиться без усложнений.

И вот последний этап – достаем кран, делая небольшие двигательные усилия на сторону пассажира, после — удаляем фиксатор и убираем трос управления печного агрегата отопительной системы.

Монтаж нового механизма

Процесс крепления выполняется в обратной пошаговости. Отсоединяется трос, затем прикручивается кран к кузову

Важно заранее закрепить трос крепежным фиксатором, так как на установленном агрегате это будет сделать довольно сложно (обратите на это внимание)!

Вот так выполняется замена крана печки на ВАЗ 2114. Дело не очень хлопотное, и с помощью базовой подготовки и практических советов это сделать довольно просто.

Пространство между краном и кузовом согласно «кодекса эксплуатации» должны быть уплотнено фиксаторами. Для монтажа патрубок необходимо использовать силиконовый герметик.

На последнем этапе замены регулятора теплоносителя нужно завинтить пробку и залить охлаждающую жидкость. Далее, запустить авто, дать ему время поработать, а потом включить печку. Осмотреть визуально всю систему, проверить наличие или отсутствие утечки антифриза.

Если все в порядке, значит, все сделано верно. Через несколько недель новые хомуты стоит подтянуть. Когда воздух, который струится из печки, холодный, то неисправность нужно искать в воздушной заслонке радиатора машины.

Вот теперь Вы прекрасно знаете, как поменять краник печки на ВАЗ 2114.

Легкой Вам работы и приятной дороги! Пусть поменьше поломок «встречаются» на Вашем пути!

Этапы самостоятельного ремонта

Просмотрев видео по замене крана отопителя на ВАЗ 2115, можно ознакомиться со всеми этапами работ и приступить к их выполнению, следуя следующей инструкции:

Автомобиль ставится в помещение, и на холодном моторе, через специальную техническую пробку, сливается охлаждающая жидкость в подставленную для этого емкость. Сливная пробка находится внизу корпуса картера со стороны переда машины. На максимально возможное расстояние отодвигается переднее сиденье пассажира, далее демонтируется полка в нижней части торпедо салона, расположенная под бардачком, что откроет доступ к креплению боковой декоративной накладки нижней части центральной консоли. Выкрутив пять саморезов крепления боковой накладки, получаем доступ к патрубкам системы отопления и к самому крану

Ослабив хомуты патрубков, приступаем к их аккуратному снятию, подложив на полик старую ветошь, на которую могут пролиться остатки антифриза

Важно! Учитывайте, что посадочные места на радиаторе отопителя пластиковые, и подвергаясь воздействию больших температур, патрубки могут немного закиснуть на них, поэтому их демонтаж надо проводить очень аккуратно, иначе можно чрезмерными усилиями сломать корпус радиатора

Из подкапотного пространства автомобиля, снимаем два патрубка подачи охлаждающей жидкости на кране печки, откручиваем, с помощью ключа на 10 мм, две гайки крепления на его шпильках, после чего из салона проводим демонтаж старой детали, предварительно отсоединив тросик управления заслонкой. На посадочное место устанавливается новый кран, закручиваем гайки крепления, и обрабатываем посадочные места патрубков системы охлаждения герметиком, надеваем их аккуратно и затягиваем металлическими стяжками. Зачищаем посадочные места на радиаторе печки, обрабатываем их герметиком, так же и на самом кране, устанавливаем новые патрубки подачи антифриза в систему отопления автомобиля, после чего затягиваем на них хомуты. Проводим обратный монтаж декоративной боковой панели и дополнительной полки под бардачком, закручиваем сливную пробку жидкости охлаждения мотора, после чего приступаем к удалению воздуха из системы. Снимаем пробку с расширительного бачка, на впускном коллекторе двигателя, отсоединяем патрубок подачи антифриза и заливаем новую жидкость в систему охлаждения до того момента, когда она начнет выливаться и из коллектора и из патрубка, который сразу присоединяем обратно.

На этом работа своими руками по замене крана отопителя на ВАЗ 2115 закончена, заводим двигатель машины, внимательно осматриваем герметичность системы охлаждения, проверяем подачу тепла в салон и работоспособность заслонки переключения режимов лето – зима, и в случае не обнаружения проблем, транспортное средство можно начинать эксплуатировать. Также смотрите видео установки крана отопителя на ВАЗ 2115 (аналогично работы проводятся и на моделях 2113, 2114):

Замена» крана

Для замены неисправного крана печки ВАЗ-2114 нам потребуются ключи на 10/13 (торцевыми будет работать намного удобней), ветошь, отвёртка с крестообразным наконечником, тара для слива ОЖ. Алгоритм демонтажа:

загоняем машину на эстакаду/смотровую яму, устанавливаем под сливное отверстие приготовленную тару ёмкостью примерно 5 литров, откручиваем пробку и ждём, пока не сольётся весь тосол;
ищем в отсеке для двигателя патрубки, соединяющие силовой агрегат с краном, с помощью отвёртки ослабляем крепления в виде хомутов, снимаем патрубки;
переходим в салон, откручиваем саморезы, которыми крепится левая крышка панели;
с правой стороны под панелью находим кран отопителя, к которому подведены патрубки из моторного отсека, подкладываем под них ветошь и с помощью отвёртки снимаем оба патрубка;
переходим опять в моторный отсек, находим шпильки, на которых кран крепится к кузову автомобиля, откручиваем болты ключом на 10;
теперь кран ничто не удерживает, переходим в салон и вытаскиваем его, отсоединив тросик крепления привода;
присоединяем тросик к новому крану, устанавливаем его на штатное место и производим сборку в обратном порядке.

https://youtube.com/watch?v=ZFJrh_oKTpQ

НАЗНАЧЕНИЕ И ОСОБЕННОСТИ

Безусловно, краник печки необходим в машине. Он служит для того, чтобы летом в салон автомобиля не дул горячий воздух. Зимой же наоборот – открытый кран печки ВАЗ пропускает горячий антифриз из двигателя в отопительную систему, тем самым дает возможность нагреть радиатор печки. Радиатор в свою очередь является теплообменником и отдает тепло в салон, нагревает воздух для пассажиров.

НЕИСПРАВНОСТИ

К чему приводит нерабочий кран печного отопления:

К течи тосола (антифриза) в салоне автомобиля;
К плохому нагреву воздуха в машине.

Течь охлаждающей жидкости можно определить, если поднять передний пассажирский коврик в салоне и провести рукой по ковролину. Тосол (антифриз) сладкий на вкус и окрашен в яркий цвет (синий, зеленый или красный), распространяет неприятный запах.

РАЗНОВИДНОСТИ И МЕСТОНАХОЖДЕНИЕ

Кран отопителя ВАЗ 2115 (ВАЗ 2113, ВАЗ 2114,2108, 2109, 2110, они одинаковые) находится в салоне выше радиатора печки, но снимается он из моторного отсека – откручиваются две гайки, которые находятся недалеко от приемной трубы глушителя. Чтобы увидеть,где находится краник печки ВАЗ 2114,нужно открыть капот и определить его местонахождение по печным патрубкам, идущим в салон.

Существуют три вида этого нехитрого устройства:

Заводской вариант;
С шариковым механизмом:
С пластмассовым корпусом и керамическим переключателем.

Самый ненадежный первый вариант, но он и самый дешевый. Быстро закисает и начинает течь.Самое досадное то, что такими деталями у нас комплектуются автомобили на заводе. Какой кран отопителя лучше не ставить наВАЗ 2114, так это именно заводской вариант.

Второй тип несколько надежнее, но тоже застывает в одном положении. Плюсом является то, что он уже значительно реже подтекает.

Третий тип, керамический, практически не закипает и не течет, зато стоит значительно дороже и не так хорошо пропускает горячий воздух в салон автомобиля. Но в таком случае пусть будет не так жарко в машине,чем течет печка ВАЗ.

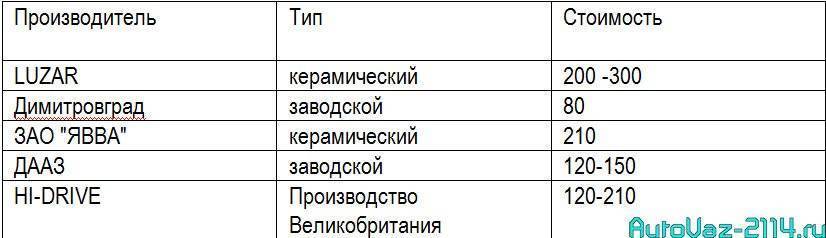

Приблизительная стоимость крана отопителя (печки):

Таблица стоимости и производителей крана печки

Какой лучше кран печки наВАЗ 2114, решает каждый сам для себя, но однозначно не хвалят продукцию фирмы LUZAR, в запасных частях много бракованных деталей. Не самым плохим будет выбор керамического кранчика производителя “ЯВВА” Ульяновского завода запчастей, об этих запасных частях больше положительных отзывов.

Во время покупки детали нужно обратить внимание на то, как работает переключатель положений открытого и закрытого состояния, в целом в этом и заключается проверка работоспособности новой детали. Переводиться краник из одного положения в другое должен относительно легко и без заеданий. В закрытом положении нужно дунуть в отвод – с другой стороны отвода воздух проходить не должен

В закрытом положении нужно дунуть в отвод – с другой стороны отвода воздух проходить не должен

И важно, чтобы он заслонка доходила до конца положений. Стоит рассмотреть корпус на наличие трещин – деталь недорогая, но лишний раз менять ее довольно хлопотно и неудобно

НЕСТАНДАРТНЫЕ ВАРИАНТЫ

Проблема краника отопителя обсуждается обладателями переднеприводных ВАЗов на многих форумах –кран печки ВАЗ 2114 является проблемным в автомобиле. И многие предлагают разные нестандартные решения:

Вовсе обойтись без крана, соединив через дополнительные штуцеры печные патрубки
Приспособить надежный латунный сантехнический вентиль или шаровой водопроводный кран. Главное – чтобы диаметр выводов приблизительно совпадал с диаметром шлангов на печке.

Нельзя сказать, что такие решения лишены здравого смысла. По крайней мере, вариант с сантехникой очень надежен, в таком изделии ничего не закипает. Но из салона вентиль не переключишь, а каждый раз залезать под капот неудобно. Если им не часто пользоваться, то можно такое изделие и установить.

НА ДРУГИХ МОДЕЛЯХ

Видимо, конструкция крана оказывается довольно удачной, если его устанавливают на другие модели автомобилей. Но рассматривается только керамический краник «Явва» Ульяновского производства, остальные модели деталей 2108-2115 не зарекомендовали себя с хорошей стороны. В частности, наиболее изобретательные автовладельцы «внедряют» изделие на «Ниву»,ВАЗ-классику. Требуются некоторые доработки (убирается пластмассовая часть, подпиливаются при необходимости металлические патрубки радиатора отопителя).

ПРОДУКЦИЯ LUZAR

Российское представительство компании LUZAR обосновалось в Санкт-Петербурге, концерн производит и реализует алюминиевые радиаторы охлаждения и составные части к ним. Фирма работает с 2003 года, но сама марка родом с Украины,LUZAR расшифровывается как «Луганский авиационный ремзавод».
