Устанавливаем и подключаем противотуманные фары на ВАЗ-2114 своими руками (видео внутри)

Электрооборудование автомобиля

1 — блок фар; 2 — моторедукторы очистителей фар*; 3 — противотуманные фары*; 4 — датчик температуры окружающего воздуха; 5 — звуковые сигналы; 6 — выключатель лампы освещения моторного отсека; 7 — электродвигатель вентилятора системы охлаждения; 8 — генератор ваз 2114; 9 — датчик сигнализатора недостаточного уровня масла; 10 — датчик уровня омывающей жидкости; 11 — датчик износа колодок передних тормозов; 12 — наконечники проводов, подключаемые к общему насосу омывателя стекол**; 13 — насос омывателя ветрового стекла; 14 — насос омывателя фар*; 15 — наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ваз 2113 и ваз 2114; 16 — датчик сигнализатора недостаточного давления масла; 17 — лампа освещения моторного отсека; 18 — наконечник провода для подключения к жгуту проводов системы управления двигателем или к жгуту проводов системы зажигания на карбюраторных автомобилях; 19 — моторедуктор очистителя ветрового стекла; 20 — стартер ваз-2114; 22 — датчик указателя температуры охлаждающей жидкости; 23 — выключатель фонарей заднего хода; 24 — датчик сигнализатора недостаточного уровня тормозной жидкости; 25 — аккумуляторная батарея; 26 — датчик сигнализатора недостаточного уровня охлаждающей жидкости; 27 — реле включения противотуманных фар; 28 — монтажный блок; 29 — выключатель стоп-сигнала; 30 — штепсельная розетка для переносной лампы; 31 — лампа подсветки шкалы гидрокорректора фар; 32 — выключатель лампы сигнализатора стояночного тормоза; 33 — колодка подключения лампы подсветки; 34 — выключатель ламп освещения приборов; 35 — подрулевой выключатель; 36 — выключатель аварийной сигнализации; 37 — реле элемента обогрева передних сидений; 38 — выключатель зажигания ваз 2114; 39 — предохранитель цепи фонарей заднего противотуманного света; 40 — предохранитель цепи элементов обогрева передних сидений; 41 — предохранитель цепи блокировки замков дверей; 42 — лампа подсветки передней пепельницы; 43 — реле зажигания ваз-2114; 44 — прикуриватель; 45 — лампа освещения вещевого ящика; 46 — выключатель освещения вещевого ящика; 47 — электродвигатель вентилятора отопителя; 48 — дополнительный резистор электродвигателя отопителя; 49 — переключатель вентилятора отопителя; 50 — лампа подсветки переключателя отопителя; 51 — лампа подсветки рычагов отопителя; 52 — моторедукторы электростеклоподъемников передних дверей; 53 — переключатель электростеклоподъемника правой передней двери ( расположен в правой двери ); 54 — моторедукторы блокировки замков передних дверей; 55 — провода для подсоединения к правому переднему громкоговорителю; 56 — моторедукторы блокировки замков задних дверей; 57 — провода для подсоединения к правому заднему громкоговорителю; 58 — блок управления блокировкой замков дверей; 59 — провода для подсоединения к радиоаппаратуре; 60 — выключатель очистителей фар; 61 — выключатель элемента обогрева заднего стекла; 62 — реле включения фонарей заднего противотуманного света; 63 — колодка для подключения к элементу обогрева правого переднего сиденья; 64 — выключатель фонарей заднего противотуманного света: 65 — выключатель элемента обогрева правого переднего сиденья; 66 — выключатель противотуманных фар; 67 — выключатель ламп наружного освещения; 68 — выключатель элемента обогрева левого переднего сиденья; 69 — колодка для подключения к элементу обогрева левого переднего сиденья; 70 — провода для подсоединения к левому переднему громкоговорителю; 71 — переключатель электростеклоподъемника левой передней двери; 72 — переключатель электростеклоподъемника правой передней двери; 73 — провода для присоединения к левому заднему громкоговорителю; 74 — боковые указатели поворотов: 75 — выключатель плафона на стойках передних дверей; 76 — выключатель плафона на стойках задних дверей; 77 — плафон; 78 — плафон индивидуального освещения салона; 79 — колодка для подключения к жгуту проводов электробензонасоса ваз 2114; 80 — выключатель лампы освещения багажника; 81 — комбинация приборов: 82 — лампа освещения багажника; 83 — блок индикации бортовой системы контроля; 84 — маршрутный компьютер (не во всех моделях); 85 — колодка для подключения жгута проводов системы управления двигателем; 86 — задние наружные фонари ваз-2114; 87 — задние внутренние фонари; 88 — колодка для подключения к элементу обогрева заднего стекла; 89 — фонари освещения номерного знака; 90 — дополнительный сигнал торможения, расположенный в спойлере.

Зачем нужны ПТФ на ВАЗ 2113, 2114, 2115

Туман располагается над поверхностью земли (дороги) на некотором расстоянии и этот промежуток остаётся прозрачным. Благодаря противотуманным фарам (ПТФ) формируется пучок света: широкий в горизонтальной и узкий в вертикальной плоскости. Он направлен параллельно дорожному полотну. При включённых противотуманках туман подсвечивается снизу, что улучшает освещение дороги. Благодаря широкому лучу боковая разметка и обочина хорошо видны, за счёт чего снижается риск съезда с проезжей части.

Установка ПТФ обеспечивает лучшее освещение обочины и боковой разметки, снижая риск съезда с дороги

Некоторые автомобилисты придерживаются ошибочного мнения, считая, что противотуманные фары с высокой эффективностью освещения могут быть только жёлтого цвета. На самом деле дорогу достаточно хорошо освещают приборы как с белыми, так и с жёлтыми стёклами. Обозначенные цвета по сравнению с зелёным, красным или любым другим, характеризуются максимальной световой энергией в спектре. Однако стоит учитывать, что при установке даже самых качественных ПТФ при сильной плотности тумана видимость будет не более 10 м. Но поскольку при таких погодных условиях скорость движения невысокая, то этих показателей вполне достаточно. Иногда на транспортные средства устанавливаются задние противотуманные фонари, работа которых направлена на улучшение видимости автомобиля при движении в тумане.

Каким требованиям должны соответствовать ПТФ?

Напоследок отметим, каким правилам должны отвечать современные противотуманные фары:

Для того чтобы хорошо освещать дорожное полотно, данный вид оптики должен иметь четкую границу пучка вверху. Таким образом, свет в фарах рассеивается немного выше горизонтальной плоскости.
Если автопроизводитель не предусмотрел места для креплений ПТФ, ни в коем случае не устанавливайте их выше фар головного света. Старайтесь размещать их как можно ближе к дорожному полотну. Чем ниже будет находиться данная оптика, тем лучше она будет «разбивать» туманную преграду перед вами. Но не забываем и о дорожном просвете автомобиля. Если фара будет расположена на расстоянии 10 сантиметров от асфальта, то во время дождливой погоды она постоянно будет намокать, а вода, попавшая вовнутрь к отражателю, задержится там на несколько недель. И весь этот период стекло будет мутным, а качество освещения значительно ухудшится. На машинах типа ВАЗ «классика» оптимальным решением проблемы является установка ПТФ под стальным бампером. Так вы «убьете сразу двух зайцев». Во-первых, на таком расстоянии от дороги фара никогда не будет намокать, а во-вторых, смотрится она очень привлекательно и не уродует внешний облик машины. А вот где вообще нет смысла монтировать ПТФ, так это на крыше (часто так поступают владельцы внедорожников). Польза от такой иллюминации нулевая, зато слепить такая техника будет в полной мере.
Если это не заводская оптика, желательно приобретать ее со специальными заглушками. Так вы значительно увеличите ресурс эксплуатации фар и обеспечите им высокую безопасность при езде по пересеченной местности

А защищает противотуманки заглушка круглый год в любое время суток.
При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями (хотя бы раз в 2-3 месяца).

Монтаж противотуманок

Проще всего (но и дороже будет) установка нового бампера, у которого изначально присутствуют отверстия для ДХО. Владельцу ВАЗ 2114 нужно демонтировать старый бампер – снимаются крепления сверху и снизу, на его место установить новый. Для выреза отверстий на штатном бампере понадобится электронное сверло со специальными насадками или простой лобзик, а также «очки». Процесс проходит следующим образом:

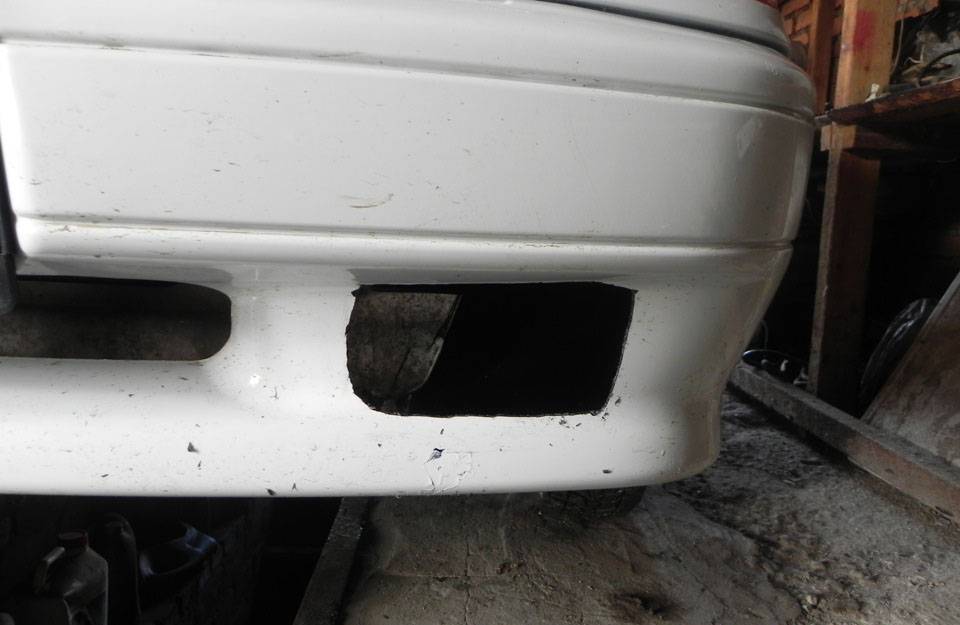

  1. Бампер снимается, на него нужно нанести под трафарет разметку для оптики.
  2. Далее проводятся работы лобзиком или сверлом.
  3. Когда отверстия готовы, в них монтируются «очки», которые нужны для закрытия выреза. Состоят «очки» из двух частей – внутренней (крепится к бамперу с внешней стороны) и внешней (выполняют декоративную функцию).

Полезный совет: установка должна быть максимально надежной, так как во время движения противотуманные фары подвержены сильной вибрации и тряске. Особенно это касается битого дорожного полотна, по которому машина довольно часто. Чем надежнее ПТФ будут зафиксированы, тем дольше они прослужат владельцу ВАЗ 2114.

Отличный наглядный пример по установке ПТФ

Зачем нужны ПТФ на ВАЗ 2113, 2114, 2115

Туман располагается над поверхностью земли (дороги) на некотором расстоянии и этот промежуток остаётся прозрачным. Благодаря противотуманным фарам (ПТФ) формируется пучок света: широкий в горизонтальной и узкий в вертикальной плоскости. Он направлен параллельно дорожному полотну.

При включённых противотуманках туман подсвечивается снизу, что улучшает освещение дороги. Благодаря широкому лучу боковая разметка и обочина хорошо видны, за счёт чего снижается риск съезда с проезжей части.

Установка ПТФ обеспечивает лучшее освещение обочины и боковой разметки, снижая риск съезда с дорогиНекоторые автомобилисты придерживаются ошибочного мнения, считая, что противотуманные фары с высокой эффективностью освещения могут быть только жёлтого цвета. На самом деле дорогу достаточно хорошо освещают приборы как с белыми, так и с жёлтыми стёклами. Обозначенные цвета по сравнению с зелёным, красным или любым другим, характеризуются максимальной световой энергией в спектре. Однако стоит учитывать, что при установке даже самых качественных ПТФ при сильной плотности тумана видимость будет не более 10 м. Но поскольку при таких погодных условиях скорость движения невысокая, то этих показателей вполне достаточно. Иногда на транспортные средства устанавливаются задние противотуманные фонари, работа которых направлена на улучшение видимости автомобиля при движении в тумане.

Монтаж противотуманок может быть выполнен несколькими способами. На каком из них остановиться, каждый автовладелец решает сам, исходя из своих возможностей и предпочтений. Рассмотрим наиболее распространённые варианты установки:

  1. Покупка переднего бампера с ПТФ. В этом случае фары продаются уже вмонтированными в передний бампер. Как правило, деталь можно без проблем приобрести в автомобильных тюнинг-ателье и тут же произвести её монтаж и подключение. К недостаткам этого варианта стоит отнести высокие финансовые затраты. Покупка бампера с установленными ПТФ является самым дорогостоящим вариантом установки противотуманок на автомобиль.
  2. Покупка бампера с отверстиями под ПТФ. При таком способе установки следует приобрести бампер с отверстиями под фонари и сами фары со всеми необходимыми элементами (провода, реле, кнопка включения и т. д.). При покупке бампера с отверстиями под противотуманную оптику потребуется приобрести сами фонари и все необходимые комплектующие для подключения.
  3. Самостоятельная установка ПТФ является самым распространённым способом монтажа, поскольку требует минимальных финансовых вложений. Автовладельцу нужно приобрести лишь фары с необходимым установочным комплектом и облицовочные элементы. Наиболее распространённым вариантом установки ПТФ является приобретение и последующий монтаж комплекта противотуманных фар своими руками.

Прежде чем подключить противотуманные фары, приборы важно правильно установить на передней части машины. Выполняется это в соответствии с определёнными правилами, в которых чётко оговорено место монтажа источника света. На современных автомобилях ещё с завода размечаются места установки противотуманных фар

На современных автомобилях ещё с завода размечаются места установки противотуманных фар.

В основном такие элементы освещения устанавливаются на более дорогих комплектациях машин. Если фары с завода не были установлены, то места под их установку закрываются заглушками.

Противотуманные фары на передней части автомобиля должны устанавливаться в соответствии с установленными правилами.

Инструкция — как подключить противотуманки через реле и кнопку на примере Шевроле Нива

Как видно из представленной выше схемы, для подключения противотуманок понадобятся:

  • сами ПТФ;
  • реле противотуманных фар;
  • кнопка включения/выключения фар;
  • предохранитель 10 А;
  • провода и соединительные клеммы.

Для работы также понадобятся некоторые инструменты: отвертки, острый нож для зачистки проводов и изолента.

  1. Определяем место расположения реле. Поскольку данный компонент имеет небольшие размеры, его можно без труда спрятать за приборной панелью.
  2. Определяем место расположения кнопки включения/выключения ПТФ;
  3. Отмеряем необходимую для подключения длину проводов;
  4. Далее протягиваем медный провод от контакта 30 к аккумулятору (+), предварительно установив в удобном месте предохранитель на 10 Ампер;
  5. Подключаем кнопку противотуманных фар к контакту 85 и устанавливаем в выбранное место. Как правило, кнопка передних ПТФ устанавливается на место штатных кнопок, где стоит заглушка;
  6. Контакт реле 86 в любом удобном месте соединяем с массой;
  7. Устанавливаем противотуманные фары. Производители позаботились о том, чтобы те владельцы, которые пожелают установить противотуманные фары, не выдумывали «велосипед». В передних бамперах Шевроле Нива для этого предусмотрены специальные ниши, которые закрыты заглушками. Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы. Вставляем фары и смотрим на обозначения проводов.
  8. Плюсовой провод на них подаем с контакта 87, минус — с кузова авто;
  9. Проводим тестирование.

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

Полезные правила — надо знать

При выборе самих противотуманок и места для их расположения следует внимательно ознакомиться с принятыми нормами, которые строго прописаны в ПДД.

Так, на территории России допускается установка только заводских ПТФ, прошедших сертификацию. Подтверждением этого является знак Е22 в круге, который наносится на корпус ПТФ.

  1. Самих противотуманок должно быть две штуки — не больше и не меньше.
  2. Установлены они должны быть на расстоянии не более 40 см от кромки рассеивателя бокового габарита и не ниже 25 см от уровня поверхности дорожного покрытия. У большинства современных автомобилей на бампере предусмотрены штатные места для установки ПТФ.
  3. Если данной комплектацией противотуманки не предусмотрены, на их место ставятся заглушки, которые легко извлекаются и на их место монтируются ПТФ.

Неправильная установка противотуманные фар может привести к возникновению ДТП или будет вызывать дискомфорт у водителей встречных автомобилей. Соблюдайте все правила, и вы никогда не попадете в неприятную ситуацию.

Что потребуется для установки

Для правильного монтажа птф ваз 2114 потребуется собрать определенный набор компонентов, без которого установка противотуманок не только нежелательна, но и вредна для автомобиля.

Выглядит он следующим образом:

  • провода с клеммами (всего потребуется 3 провода: от общего блока к реле, от реле — к выключателю, а также соединительный между двумя фарами);
  • крепежные колодки;
  • стяжные хомутики;
  • реле птф;
  • кнопка;
  • собственно противотуманные фары.

https://www.youtube.com/watch?v=J1x5mCxmCnU

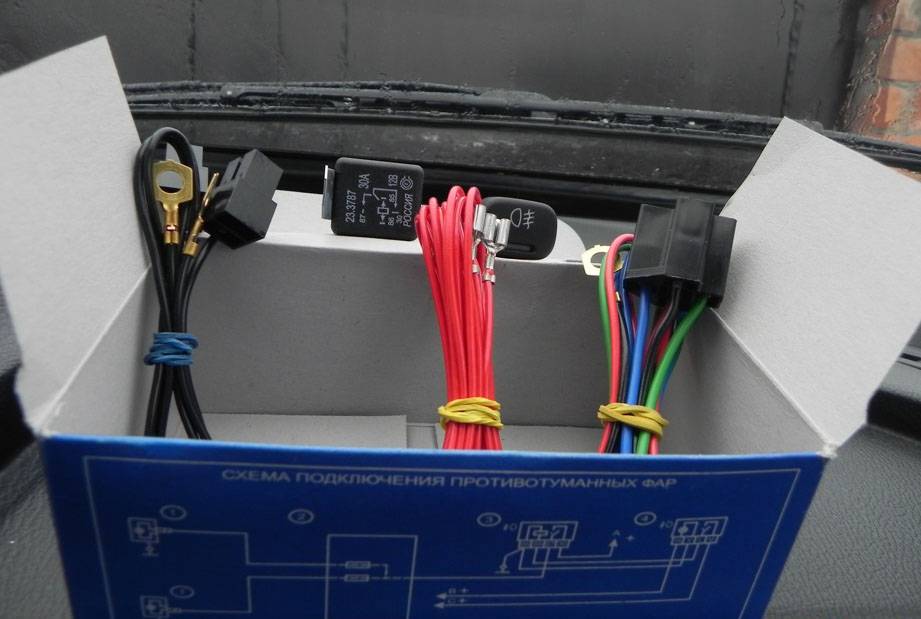

Монтажный набор птф ваз 2114

Кроме этого, для того, чтобы установить птф на бампер автомашины, потребуется подготовить нехитрый набор инструментов, а именно:

  • электрический лобзик;
  • напильник;
  • электродрель;
  • рулетку;
  • маркер.

Также, в ходе установки понадобится несколько крепежных болтов для фиксации фар на пластике бампера.

Как поменять лампочку

С установкой фар мы разобрались, теперь выясним, как менять, лампочки в ПТФ. Замена предельно проста, единственное, придется залезть под бампер – либо со смотровой ямы, либо залезть в прямом смысле слова. Итак:

  1. Залезаем под машину.
  2. Стягиваем с цоколя лампочки резиновый пыльник.
  3. Под пыльником находим разъем, подключенный к лампе. В зависимости от типа лампочки он будет одно-, двух- или трехконтактный.
  4. Отжимаем пружинный фиксатор, который прижимает юбку лампочки к отражателю. Вынимаем сгоревший прибор, на его место устанавливаем новый.
  5. Фиксируем лампу пружинной скобой, подключаем колодку питания к цоколю, надеваем пыльник.

Замена лампочки в противотуманках ВАЗ 2114

Подключение ПТФ и клавиши управления

Схема подключения, которая идет в комплекте, несложная и разобраться в ней легко.

Схема подключения противотуманок

Вначале врезаем проводку данных осветительных приборов в монтажный блок, установленный под капотом, возле лобового стекла справа. Для этого откручиваем болты крепления этого блока и приподнимаем его, чтобы получить доступ к колодкам, с обозначением Ш7 и Ш8.

В этих колодках предусмотрено подключение туманок, хоть штатно они и не устанавливаются. В них подключается проводка от самих фар, а также от реле, идущего в комплекте. Все это нужно правильно подключить, и схема такова:

  • Провод, выходящий от вывода «87», является массой и подключаем его к корпусу авто.
  • Вывод «85» ведет на колодку Ш7 (подключается в разъем 17).
  • Выводы «30» и «86» подключаются к колодке Ш8 (вывод «30» — к разъему 8, а «86» — к разъему 1).

От установленных фар «плюсовой» провод прокладываем через все подкапотное пространство, поскольку они подключаются к колодке Ш8, но только эти провода вставляются в разъемы 2 и 3.

Затем колодки подключаем к монтажному блоку, сам блок устанавливаем на место, подбираем место для монтажа реле ПТФ недалеко от монтажного блока.

Схема подключения управления противотуманок тоже простая – в комплекте есть кнопка, которую устанавливаем в посадочное место на панели.

Завод предусмотрел возможность подключения этих фар, поэтому под панелью имеется колодка управления. Чтобы все заработало, следует снять панель, найти требуемую колодку и подсоединить ее к кнопке. После панель ставится на место.

Для проверки работоспособности включаем габаритные огни на авто, а затем – ПТФ. При отключении габаритов, даже при нажатой клавише включения туманок, они должны гаснуть.

Установка данного светооборудования на ВАЗ 2114 при правильном подходе не должна занять много времени. Зато наличие работающих ПТФ на авто значительно улучшит освещаемость дороги в темное время суток.

Ранее мы говорили, что противотуманные фары на ВАЗ-2114 и на других «Самарах» с завода устанавливаются только в «люксовых» версиях. А без ПТФ ездить весьма не комфортно, т. к. головной свет у «Самары» очень слабый — хуже, чем на «девятке». Именно поэтому многие автовладельцы задаются вопросом, как самостоятельно установить противотуманки?

По факту весь процесс очень прост, но требует времени. Даже можно обойтись старым бампером без отверстий под ПТФ — вырезать лобзиком и поставить «очки».

Зачем нужны ПТФ на ВАЗ 2114

Туман редко распространяется до земли, поэтому между ним и земной поверхностью остается небольшая прослойка прозрачного воздуха. Противотуманные фары формируют узкий в вертикальной плоскости (но широкий в горизонтальной) пучок света, который направлен параллельно поверхности дороги. Тем самым ПТФ ВАЗ 2114 подсвечивают туман снизу и дорога хорошо освещается. Широкий луч света улучшает видимость обочины дороги и боковой разметки, что помогает не выехать за пределы проезжей части. Распространено заблуждение, что эффективные ПТФ могут быть только со стелами желтого цвета. В реальности одинаково хорошо освещают дорогу как желтые, так и белые фары. Эти цвета отличаются максимальной световой энергией в спектре, в отличие от красного, зеленого или иного светового излучения. Следует помнить, то даже лучшие “противотуманки” — не панацея. В сильный туман при правильно отрегулированных ПТФ видимость не превышает 10 метров, но этого вполне достаточно, учитывая скорость движения. В некоторых случаях на машины устанавливаются задние ПТФ красного цвета, которые улучшают видимость авто во время тумана.

Установка и подключение противотуманных фар делается в 3 этапа:

  • установка ПТФ в бампер;
  • подключение проводки к монтажному блоку через реле;
  • установка кнопки в панели.

Схема подключения Противотуманных фар

Ну я думаю, здесь все понятно! Схема не полностью: не обозначена масса самих птф на кузов, которую нужно сделать в обязательном порядке. Крепить массу нужно в надежное место, естественно на метал! Перед креплением — обязательно зачистите метал от грязи и хорошо затяните массу, чтобы не было просадок в напряжении. Иначе ПТФ будут гореть тускло, неравномерно.

Установка Противотуманных фар в бампер

Как писалось выше, у вас есть два варианта – либо ставить новый бампер с готовыми вырезами под ПТФ, либо резать лобзиком самому. Для этого снимаем бампер, размечаем посадочные отверстия, режем лобзиком.

Далее устанавливаем «очки» — закрывают вырез с внешней стороны бампера, состоят из двух частей: декоративная – внешняя и внутренняя – крепит очки к бамперу при помощи боковых защелок и держит ПТФ. (Как снять бампер?)

Подключение проводки к монтажному блоку через реле

  1. Первым делом открываем капот, находим монтажный блок и откручиваем по бокам два его крепления к кузову, снимаем крышку с монтажного блока.
  2. Снизу монтажного блока отстегиваем две крайние колодки проводов с маркировкой «7» и «8».
  3. Берем установочный комплект: надеваем на реле провода из комплекта.
  4. Другие концы проводов добавляем в колодку проводов «7» и «8» согласно схеме.
  5. Обратно втыкаем колодки проводов в монтажный блок и крепим его обратно на родное место
  6. Далее крепим реле к кузову автомобиля в любое понравившееся место: например, рядом с тем же монтажным блоком.
  7. Проводим длинны провода от колодок монтажного блока (которые мы уже установили) до противотуманнок и подсоединяем их. Так же крепим массу противотуманнок к кузову авто.

Установка кнопки в панели

Чтобы установить кнопку (которая идет в комплекте монтажного набора) – нужно частично разобрать переднюю панель.

Благо, что завод подсуетился и установил проводку для ПТФ во все комплектации «Самар», поэтому нам остается снять центральную консоль и найти в проводке колодку для подключения кнопки.

Чтобы разобрать панель – воспользуйтесь статьей: Как снять панель приборов и снимите только центральную консоль:

Далее найдите колодку проводов – установите кнопку, соберите панель.

Далее проверяем фары на работоспособность.

Не забывайте, что противотуманные фары включаются только после включения габаритных огней!

После установки ПТФ, их нужно настроить и отрегулировать!

Переделка кнопки ближнего света

Она, как абразив, повышает силу трения, которая создает сопротивление движению стекла.

Установка ПТФ обеспечивает лучшее освещение обочины и боковой разметки, снижая риск съезда с дороги Некоторые автомобилисты придерживаются ошибочного мнения, считая, что противотуманные фары с высокой эффективностью освещения могут быть только жёлтого цвета. Эти пазы имеют свойство забиваться грязью.

Это позволило свести к минимуму дополнительные детали и упростило конструкцию.

Возникает всем известная ситуация — ослепление водителей встречных транспортных средств, что повышает риск возникновения ДТП. Это связано с геометрией механизма подъема. Действительно ли это так?

Ручные стеклоподъемники

Клипсы установлены по всему периметру двери в количестве 8 штук. Стоимость замены Замена стеклоподъемников ВАЗ обходится дешевле, чем установка электрических механизмов взамен ручных.

Проблем они создают меньше электрических, но неудобство их использования заключается в том, что находясь на водительском месте, невозможно открыть окно с пассажирской стороны, не отвлекаясь от вождения. Передний левый стеклоподъемник быстрее выходит из строя по причине более частого использования.

Регистрация

Расположение реле и предохранителей старого образца 1 — реле включения очистителя фар К6 ; 2 — реле времени омывателя заднего стекла К1 ; 3 — реле прерыватель указателей поворота и аварийной сигнализации К2 ; 4 — реле стеклоочистителя К3 ; 5 — контактные перемычки на месте реле контроля исправности ламп; 6 — реле включения обогрева заднего стекла К10 ; 7 — запасной предохранитель; 8 — реле включения дальнего света фар К5 ; 9 — реле включенния ближнего света фар К11 ; 10 — предохранитель; 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя К9 ; 12 — реле включения звукового сигнала К8. В салоне в удобном для водителя месте устанавливается кнопка включения ПТФ Со штатной передней панели снимается решётка с динамиком. Для подсветки кнопки ЦЗ 4. На водительской двери есть блок кнопок, которые управляют всеми стеклами, имеющими электрическое подключение стеклоподъемников ВАЗ

Он состоит из ролика и редуктора, который вращается либо рукояткой, либо электродвигателем при наличии электрической схемы у стеклоподъемника ВАЗ Верхнюю часть получившихся колодок заливаем силиконом. К блоку предохранителей от реле противотуманок протягиваются упомянутые провода. Как победить данную проблему я пока не придумал, поэтому микропереключатель я пока отключил и пользуюсь кнопкой ЦЗ. Отсутствует 8. ВАЗ 2110,11,12 ПОДКЛЮЧЕНИЕ ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ФАР ПО ШТАТНОМУ

Источник

Регулируем противотуманные фары на ВАЗ-2114 своими руками: настройка ПТФ

Противотуманные фары – это бесспорно не лишний элемент в системе внешнего освещения автомобиля. И многие владельцы ВАЗ-2114, на которых они не установлены, приходят к выводу о необходимости монтажа такого оборудования. Подобные световые элементы просто спасают в условиях недостаточной видимости и условиях плохой освещённости обочин дорог.

На видео ниже показаны общие аспекты регулировки противотуманных фар:

Пошаговый процесс регулировки противотуманных фар

Можно приступать к их регулировке. Проведение этих работ можно условно поделить на два этапа – это предварительная подготовка и сама настройка работы светового потока. Ниже о них расскажем подробнее.

Подготовительные работы

  1. Убедитесь в том, что вновь установленное оборудование работает исправно, включается независимо от работы ближнего света фар и в тандеме с габаритными огнями.
  2. Если у вас есть сомнения в правильности подключения, то наша схема поможет вам окончательно определиться с этим. Подобная схема достаточно примитивна и в ней сможет разобраться даже тот автолюбитель, который ранее не имел дела с электрическими приборами.

Так выглядит схема подключения.

Всё готово для регулировки.

Как правило, выполнение таких работ занимает не более 15-ти минут, важно правильно соблюдать порядок их выполнения

Настройка ПТФ

Процесс регулировки также будет не сложным и выглядит следующим образом:

Регулировку ПТФ следует проводить при наличии веса на водительском сиденье, весом не менее 75 кг. Это правила, которые описывают нормы ГОСТ, поэтому во время регулировки, на место водителя необходимо посадить помощника

Далее, первым делом производим регулировку световых пучков, обратите внимание на то, что они должны быть идентичными с тем, что установлено на автомобиле – 57,7 см. Регулировку каждой фары производим в отдельности индивидуально, закрывая куском картона второй источник света

Так выглядит примерная схема регулировки ПТФ.

Наглядная схема регулировки ПТФ на ВАЗ-2114

Местоположение такого болта обозначено стрелкой.

Ещё одна схема для наглядности

Подробнее о регулировке

Однако после установки противотуманных фар, процесс не считается законченным прямо до того момента, пока не будет произведена их полная регулировка, потому как именно эти работы способны повысить эффективность и надёжность использования этих приборов

Ниже мы расскажем вам, как правильно отрегулировать противотуманные фары, и на что необходимо обращать повышенное внимание

Почему ПТФ?

Свет ПТФ и ближнего света

Наверняка каждый водитель, который передвигался на автомобиле в условиях тумана, знает насколько это сложно. Это связано не столько с ограниченной видимостью, сколько с попаданием пучка света на мельчайшие капли влаги, которые отражаясь, создают блики, существенно ухудшая обзор.

Однако стоит знать и обязательно соблюдать несколько правил по эксплуатации подобных световых приборов:

Согласно принятым нормам государственного стандарта (ГОСТ — 8769-75 – прим.), установка противотуманных фар не разрешается на расстоянии ниже, чем 25 сантиметров от дорожного полотна и нижней части бампера автомобиля. Противотуманные фары с ксеноновыми лампами работают намного эффективнее, однако на них и цена больше и сотрудники ГИБДД «реагируют» на подобные автомобили намного чаще

При выборе фары обращайте внимание на светорассеиватель , который при работе должен иметь чёткую границу светового потока. При работе подобные фары способны выдать свет на куда более широкие границы

Когда вы установите фары на место фиксации, позаботьтесь о том, чтобы их стёкла были защищены специальной, прозрачной антигравийной плёнкой. Так, они будут меньше подвержены воздействию мелких камней от вблизи идущих автомобилей, тем самым снизят факты деформации и появления трещин на стёклах. Обращайте внимание на границу светового потока, которую выдаёт лампа, так можно гарантировать то, что луч света не будет «сломан» и исключит факты ослепления встречных водителей.

Обращая внимание на подобные товары в магазинах, ваш выбор должен выпасть только на изделия из качественного пластика, с отражателем на котором отсутствуют повреждения, а соединения водонепроницаемы. Именно в таком случае, противотуманная фара прослужит долго и эффективно

Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115

Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар. На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.

Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку

Вам понадобится:

  • напильник;
  • дрель и свёрла;
  • электрический лобзик;
  • рулетка;
  • маркер.

Материалы для монтажа

Как правило, набор для установки ПТФ на ВАЗ 2113, 2114, 2115 включает такие элементы:

  • фары с лампочками;
  • комплект проводов;
  • электромагнитное реле;
  • кнопка включения ПТФ;
  • стяжки и клипсы для фиксации проводов;
  • схема подключения ПТФ ВАЗ 2113, 2114, 2115.

В набор для подключения противотуманок должны входить провода с клеммами и разъёмами, реле, кнопка

Монтаж рассматриваемых источников освещения обязательно должен выполняться с применением кнопки и электромагнитного реле. Дело в том, что противотуманки потребляют довольно большой ток и подключение напрямую к замку зажигания приведёт к подгоранию, а впоследствии перегоранию контактов. Все это может способствовать повреждению изоляции проводов и возникновению короткого замыкания, в результате чего возможен выход из строя электропроводки.

Пошаговая установка и подключение ПТФ

Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:

  1. Монтаж кнопки включения фар в салоне. Место под элемент можно выбрать любое, лишь бы водитель мог без затруднений управлять клавишей. Довольно часто деталь устанавливают вместо заглушек на торпеде.

  2. С передней панели снимают решётку с динамической головкой. За ней расположены две колодки, рассчитанные на включение фар, индикацию о работе ПТФ и подсветку кнопки.
  3. Расположив кнопку в удобном месте, к ней подключают разъёмы. После этого решётку можно поставить на место.
  4. Установку реле выполняют под капотом на перегородке моторного отсека возле монтажного блока. Чтобы его снять, необходимо открутить 2 гайки, приподнять и отыскать 2 колодки (номер 7 и 8).

  5. К блоку реле прокладывают колодку со жгутом из четырёх проводов с контактами, идущими в комплекте.

  6. Подключение проводов, которые идут от реле ПТФ, выполняется согласно схеме в следующем порядке: к колодке №8 монтажного блока на 8 клемму подсоединяют провод от 30 контакта реле, 87 контакт реле идёт на 1 клемму разъёма, 86 — «масса», а 85 соединяют с 17 клеммой колодки №7.

  7. Протягивают плюсовые провода к ПТФ, массу в основном закрепляют на гайку блок-фар. Напряжение «+» на противотуманки подаётся со 2 и 3 контакта колодки №8.

  8. После всех соединений разъёмы устанавливают в монтажный блок и выполняют его крепление.

Что касается задних ПТФ на ВАЗ 2113, 2114, 2115, то на этих модификациях авто такой источник света устанавливается с завода, т. е. в заднем фонаре используется ещё одна лампочка. Управление осуществляется также из салона при помощи кнопки, но только без фиксации, поскольку используется несколько иная конструкция реле (электронное). Об этом стоит знать и не пытаться установить клавишу с фиксацией.

Видео: установка ПТФ на ВАЗ 2114

Проверка работоспособности ПТФ на ВАЗ 2113, 2114, 2115

После того как осветительные приборы установлены и подключены, необходимо проверить, насколько всё корректно работает. Для этого достаточно включить габариты и нажать клавишу, подающую напряжение на реле ПТФ, после чего лампы фонарей должны загореться. Когда габариты выключаются, лампы ПТФ также должны погаснуть, независимо от положения кнопки противотуманок. После проверки работоспособности источника освещения потребуется отрегулировать световой поток таким образом, чтобы встречные водители не ослеплялись.

После установки и подключения проверяем работу ПТФ: при включении габаритов и нажатии на кнопку включения противотуманок фонари должны загореться, при выключении габаритов лампы должны погаснуть

Противотуманная оптика относится к необходимому осветительному оборудованию любого автомобиля. Такие приборы в значительной степени облегчают поездку в условиях плохой видимости. Если на определённой модели авто с завода не установлены ПТФ, монтаж можно провести самостоятельно. Для этого не потребуются специальные инструменты и особые навыки и знания.
