Замена лампы противотуманной фары на Рено Логан своими руками

Рено Логан замена противотуманной лампы

Если возникает необходимость заменить противотуманные фары в модели Рено Логан, то по этому поводу не следует спешить обращаться в специализированный сервис. Данную процедуру можно произвести самостоятельно, когда автомобиль Рено Логан уже снят с гарантии или лампочка противотуманки не состоит в регламентном списке на бесплатную гарантийную замену. Работа не включает в себя сложные операции, а состоит из довольно простых манипуляций. Замена противотуманной фары существенно упростится, если предварительно изучить приведенную далее инструкцию.

Как выглядит последовательность операций по замене?

Как пошагово меняется лампочка противотуманки:

1. Замена противотуманной фары начинается с демонтажа грязезащитного щита, который закреплен на поверхности бампера со стороны расположения намеченной к замене противотуманной фары.
2. После этого отсоединяем пластиковый фиксатор подводящих к осветительному прибору проводов.
3. Рассоединяем электрический разъем питания патрона с лампой ПТФ.
4. Воспользовавшись ключом «Торкс-20», откручиваем два винта, которыми блок противотуманной фары зафиксирован на бампере.
5. Теперь фара свободно извлекается, а на ее место устанавливается новый осветительный прибор-аналог.

Иногда требуется замена противотуманной фары, но не всей, а только перегоревшей лампы. Выполняется замена лампочки ПТФ — это совсем несложно. После отключения разъема, патрон вращаем на незначительный угол против часовой стрелки и выводим его вместе с лампой из корпуса противотуманного осветительного прибора.

Вне зависимости от модели ПТФ и типа применяемой в ней лампы монтажные работы выглядят идентично и осуществляются традиционно в обратной последовательности демонтажным операциям.

После завершения сборки проверяем работу осветительного прибора Рено Логан и убеждаемся в отсутствии побочных эффектов (мигание лампы и пр.).

Особенности регулирования пучка света

После замены фары Рено Логан потребуется регулировка ее светового пучка. Для обеспечения корректности обозначенного процесса во время регулировки следуем таковым обязательным правилам.

• • Световой пучок, излучаемый светодиодными источниками, нуждается в весьма точной регулировке. Направление его ни в коем случае не должно превышать максимально допустимый вертикальный уровень по отношению к горизонтальной плоскости.
  • Монтаж фар с такими лампами на Renault Logan должен предусматривать максимально близкое расположение противотуманной светотехники к дорожному полотну. Это обеспечит полное достижение корректной границы светового пучка.
  • Иногда возникают исключительные случаи, требующие осуществления регулировочных работ в условиях специализированной мастерской. Если во время самостоятельной регулировки не удается достичь требуемых параметров, то это влечет за собой необходимость обращения к сервис-менам.

• После того как была осуществлена замена лампочки противотуманки. Если форс-мажорные обстоятельства отсутствуют, то на самостоятельные регулировочные мероприятия затрачивается обычно не более 1-1,5 часа.
• Процесс регулировки будет удобен, если воспользоваться специальным импровизированным экраном. В его роли может быть обычная ровная вертикальная поверхность с нанесенной на ней разметкой. Автомобиль Renault Logan следует располагать от данной поверхности на расстоянии около 5 метров.
• Противотуманные фары регулируем таким образом, когда верхний уровень светового пятна совпадает на нашем созданном экране с нанесенной горизонтальной линией, которая располагается (обязательно) на 100 мм ниже ранее отмеченных центров фар (соединяющей их прямой). Расстояние между данными центрами должно составлять величину в 1200 мм.

Выводы

Монтаж противотуманной оптики в Renault Logan, как показала практика, обычно не способен вызвать затруднения и повышенных временных затрат. Здесь не лишними будут навыки регулировки, позволяющие корректно и достаточно быстро «выставить» световой пучок. Если возникают проблемы, когда происходит замена лампочки ПТФ или последующей регулировке, целесообразной мерой будет обращение к специалистам, что сэкономит время и сбережет нервы.

В большинстве случаев к замене комплекта фар Рено Логан прибегают в случае их повреждения. Если таковой фактор отсутствует, то ограничиваемся заменой ламп и, при желании, полировкой рабочей поверхности (пластиковой колбы). Замена лампочки противотуманки позволит не только повысить эффективность излучаемого светового потока, но и существенно облегчить обзор в затрудненных погодных условиях (дождь, туман и пр.).

Установка противотуманных фар на рено логан

Ниже подробно описано, как самостоятельно установить ПТФ, на примере Логана фаза 2.

Перед установкой проверяем наличие реле ПТФ в блоке под капотом и наличие нужного предохранителя (F31) в блоке предохранителей, находящемся в торце торпедо со стороны водителя.

Нам понадобится запчасти:

1. Комплект противотуманных фар (ПТФ);
2. Подрулевой переключатель (с положением для передних ПТФ);
3. Рамки (кронштейны) под противотуманные фары (комплект);
4. Жгут подключения;
5. Накладки на бампер (для Рено Логан фаза 2).

Для установки подрулевого переключателя понадобится крестовая отвертка и ключ торкс на 20.

Отодвигаем сиденья назад на максимум, потому что подлезть туда очень проблематично. Берем торкс и снизу откручиваем 2 винта. После чего отпускаем рычаг регулировки руля по высоте, оставляем его в таком положении (для Фаза2) и тянем за верхнюю часть кожуха (снимается без проблем). Теперь нижняя (не снимайте ее до конца, а лишь чуть опустите, чтобы был доступ к болтикам держащих подрулевой, иначе потом сложно вставить кожух на место).

Откручиваем 2 болтика переключателя вынимаем его и отсоединяем шлейф, нажав на боковые фиксаторы. Подключаем новый (будет щелчок), ставим на место и закручиваем болтиками. Вставляем до конца нижний кожух. Далее – верхний. И защелкиваем их между собой. Можно поднять руль в самое верхнее положение и зафиксировать рычагом наклона руля (для Фаза2). Закручиваем два винта.

Накладки на бампер имеют фиксаторы, но для надёжности лучше подстраховаться двусторонним скотчем. Так же, перед установкой ПТФ на Логан Фаза 2, можно заготовить шаблон из картона, по которому будут просверлены отверстия для защёлок накладок и отверстие под ПТФ.

Для Логан Фаза 1 понадобится просто вырезать заглушки в бампере, в нишах ПТФ.

Для установки ПТФ понадобится:

1. Шаблон;
2. Маркер;
3. Дрель;
4. Нож;
5. Обезжириватель;
6. Пластиковые хомуты.

Обезжириваем и размечаем бампер (Фаза2)/вырезаем заглушки (Фаза1).

Берем дрель и по разметке сверлим отверстия. Зачищаем их ножом. Убираем мусор и ещё раз обезжириваем, чтобы скотч приклеился. Устанавливаем заглушки в бампер. Прижимаем до защёлкивания и удерживаем пару секунд, чтобы скотч приклеился.

Далее, надо поставить ПТФ с рамкой на штатные пластмаски.

Фото до пропила отверстий.

На этом этапе возникает проблема – штатные заглушки, которые должны крепить рамку с ПТФ к бамперу крайне сложно найти в продаже. Вместо них используются пластиковые хомутики.

Рамка ПТФ имеет пластиковую полоску. Берем дрель и просверливаем все 4 крепления на бампере и 4 отверстия в рамке. Стягиваем пластиковыми хомутиками.

Должно держаться неподвижно.

Финальный этап – подключение.

Подключаем жгут к разъему, находящемуся за бампером с водительской стороны.

Внимание! В самой дешевой комплектации этого разъема нет (его придётся докупать и прокладывать отдельно)!

Место крепления жгута на Фаза2 — под нижней решеткой. (в Фаза1 – иначе).

Хомутами можно дополнительно закрепить накладку

Подключаем правую ПТФ

Подключаем левую ПТФ

Выключаем. Ставим бампер на место.

При креплении левого брызговика смотрим, чтобы жгут не болтается в воздухе.Если болтается – можно зафиксировать хомутом.

Противотуманные фары

Многие перед установкой ПТФ задумываются, надо ли это? Туман — нечастое явление. Однако многие опытные водители советуют при отсутствии в заводской комплектации противотуманных фар обязательно их установить. Это гарантирует комфорт от поездки не только при движении в туман, но и на загородных магистралях, в условиях плохой освещенности ночью на отдельных участках шоссе.

Как и замена фары Логан, собственноручная реконструкция противотуманок потребует от владельца Renault Logan соблюдения ряда правил.

Прежде всего, некоторые модели Рено уже укомплектованы ПТФ, которые справляются с любыми погодными условиями. Однако, по большей части комплектация данный вид фар не включает, а производитель предусмотрел их самостоятельную установку. Прежде чем определяться самому, как как установить противотуманные фары на Рено Дастер актуально изучить специализированное видео и правила монтажа.

Ксенон в фару?

Одним из вариантов решения проблемы будет установка ксенона в уже идущие в комплектации фары ближнего света. Такой подход обеспечивает качественное освещение и может заменить ПТФ в условии ухудшения погоды. Однако, слишком сильное повышение освещения будет ослеплять водителей встречных автомобилей, а сама установка ксенона потребует также монтажа дополнительного оборудования – омывателей и автокорректора.

Установка ПТФ от Рено Сандеро

Противотуманные фары от автомобиля Рено Сандеро — один из самых популярных вариантов замены

Наиболее частым (и многократно опробованным) методом является установка ПТФ от Сандеро. В данном случае используются противотуманные фары Фаза-1 с «родными» крепежами и зажимами. Подключение таких ПТФ не вызывает сложностей и занимает минимум времени (без опыта и специальных знаний – около часа).

Порядок и правила монтажа ПТФ

В первую очередь, необходимо заранее подготовить инструменты и комплектующие, которые потребуются для установки противотуманных фар.

Вам потребуется:

1. приготовить сами ПТФ,
2. инструмент для монтажа,
3. жгут,
4. кронштейны и накладки.

Как правило, переключатель под рулевой колонкой уже предусмотрен самим производителем.

Первый шаг – подготовка места для установки

Необходимо прорезать отверстия в бампере для установки ПТФ, используя специальные коронки или обычный нож (при должной сноровке это сделать просто). Отверстие прорезается в заглушках, которые установлены вместо ПТФ и должно точно соответствовать размеру 9 сантиметров ( такой же используется и диаметр коронки).

Второй шаг – снятие бампера

Винты Torx T30, 9 шт.

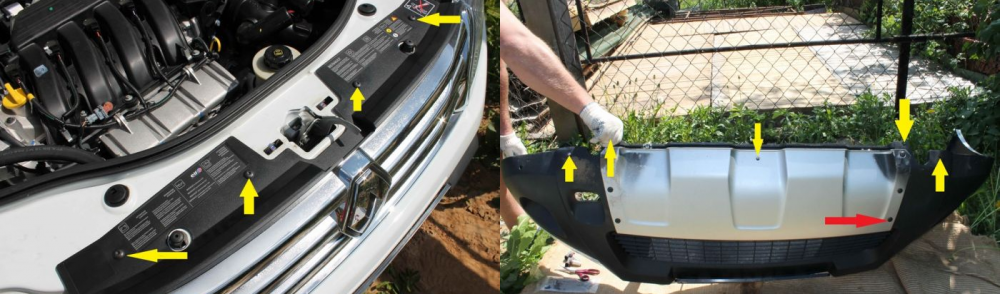

Для снятия бампера необходимо выкрутить девять болтов. Два болта расположены в верхней части бампера, два – по бокам, а оставшиеся пять – снизу. Первыми выкручиваются боковые болты, потом освобождается низ и, последними – два верхних. Далее бампер нужно просто потянуть на себя, он должен легко отщёлкнуться. Сломать при этом что-то будет довольно сложно, а сама процедура займет всего несколько минут.

Третий шаг – крепление ПТФ

Крепление ПТФ с Сандеро необходимо использовать с комплектом

Следует подчеркнуть, что данные ПТФ нельзя закрепить при помощи крепежей с Логана. Крепление простое и потребуется инструмент, который можно найти у любого водителя в багажнике или гараже.

Четвертый шаг – подключение ПТФ

Для подключения можно использовать подрулевой переключатель Рено Дастер с ПТФ или выбрать один из еще двух вариантов. Можно рассмотреть все три варианта подключения и выбрать оптимальный:

1. Подключение осуществляется посредством соединения с габаритами. Такой метод будет удобен во время дневной езды и обеспечит качественную работу ПТФ. Для подключения необходимо соединить массу на самих габаритах и подсоединить второй провод к лампе ПТФ.
2. Подключение осуществляется к задним ПТФ. В данном методе также будут задействован ближний свет фар параллельно с противотуманными. О замене лампы ближнего света здесь!
3. Подключение к жгуту проводов ПТФ Рено Дастер, которые уже предусмотрены комплектацией. В данном методе также будет соединение с ближним светом, которое можно разделить с ПТФ посредством установки специального подрулевого рычага.

Разъём ПТФ у левой фары

На обновлённом Дастере разъём будет под бампером правой фары

Рено Логан установка противотуманных фар: подключение и как поменять

логан. самый простой 20 руб способ автоматически включть ходовые огни

В этом нет ничего сложного. Как только конденсат пропадет, можно начинать установку. Специальные навыки могут оказаться полезными только во время регулировки подачи светового пучка.

В числе таковых присутствует не эффективное освещение обочины, а банальное ослепление встречных участников потока. Обратно сожмите пластиковый фиксатор проводов, установите грязезащитный щиток со стороны, где лампа устанавливается. И именно в этом случае пучок света от низко поставленных источников гораздо меньше отражается от капель воды — он светит ниже основной массы тумана.

И именно в этом случае пучок света от низко поставленных источников гораздо меньше отражается от капель воды — он светит ниже основной массы тумана. Делают транспортное средство более видимым на дороге и не слепят при этом водителей встречных автомашин.

Популярные статьи

Только после того, как все необходимые детали куплены, станет возможной установка противотуманных фар на Рено Логан. На первоначальном этапе потребуется произвести проверку наличия реле противотуманок, который расположен в отсеке двигателя, а также предохранителя противотуманных фар — F Провода Переключатель, который вы поместите под рулем Противотуманные фары и накладки 2.

Далее, перед тем, как установить противотуманные фары на Рено Логан, вам потребуется изучить технологию установки переключателя. Как уже указывалось выше, располагаться он будет в локации руля, для дополнительного комфорта использования.

Если вы устанавливаете их самостоятельно, вам необходимо знать, что чересчур высоко расположенные фонари не улучшают, а, наоборот, существенно искажают видимость на дороге, поскольку при этом они отражаются от капель тумана.

И следует помнить, что здесь желательно устанавливать фонари с жёлтыми световыми фильтрами — они наиболее эффективны. Устанавливаются такие фонари обязательно парой. Расстояние от бокового габаритного фонаря по внешнему краю рассеивателя должно составлять не более 40 см, а высота от покрытия дороги по нижнему краю рассеивателя — до 25 см.

Они обязательно устанавливаются не выше головных фонарей. В принципе, с этой задачей способен справиться любой автолюбитель, даже не имеющий специальных знаний и навыков

При необходимости заменить лишь светодиодные лампы, а не фары птф целиком, нужно обратить внимание на наличие конденсата

Если он присутствует, рекомендуется оставить фару без лампы в месте, где отсутствует высокая влажность. В идеале можно оставить ее на солнце на некоторое время.

Установка ДХО и ПТФ на Dacia Renault logan

Как только конденсат пропадет, можно начинать установку. Монтаж противотуманной фары на автомобиль Рено Логан выполняется в обратной последовательности. Поверните лампу по часовой стрелке, после чего подключите разъем, на котором находится фаза.

Обратно сожмите пластиковый фиксатор проводов, установите грязезащитный щиток со стороны, где лампа устанавливается. Проверьте работу новой фары и убедитесь в том, что фаза не коротит. В таком рулевом переключателе сразу встроен вариант переключения передних ПТФ. Проверяем работоспособность пока без подключения ПТФ.

Противотуманные фары: что это такое

Сборку производим в аналогичном порядку снятия. Подключаем ПТФ Перед установкой пластиковых накладок чтобы исключить отличие по цветовой гамме, их можно подготовить и покрасить в цвет автомобиля.

Благо для этого, грунт и краска в магазинах продаются в баллончиках. Достаточно лишь знать цветовой код вашего авто.

Согласно ПДД противотуманные фары можно использовать вместо фар дневного света , а вот одновременно нет, поэтому всё и подключается через реле! Если владельцем избран вариант собственноручной установки противотуманных осветительных приборов, то ему рекомендуется следовать нижеприведенному алгоритму производства работ.

Первоначально проверяем наличие в монтажном блоке Renault Logan, расположившемся в подкапотном пространстве, специального реле. Если таковой элемент отсутствует, то приобретаем его.

Устанавливаем автомобиль на достаточно ровную поверхность и демонтируем передний бампер с щитками для отвода грязи. Они выглядят как пластиковые элементы, окрашенные черным цветом. Установка противотуманных фар происходит строго в обозначенные места и фиксируем к поверхности бампера саморезами шт.

Устанавливаем бампер Renault Logan и подключаем электрический разъем к патрону со вставленной в него лампой. Проводку прикрепляем к бамперу Renault Logan посредством пластикового фиксатора.

Замена противотуманных ламп на Лада Ларгус: какие подходят

Замена ламп в осветительных приборах любого автомобиля – дело не особо сложное и под силу практически любому автовладельцу. Чтобы убедиться в этом, мы попробуем произвести самостоятельную замену противотуманных ламп в Ларгусе.

Тип ламп

Прежде чем начать этот пусть и небольшой, но все же ремонт, необходимо подготовиться. Конечно же, в первую очередь нужно купить новый источник света. Какая лампа стоит в противотуманной фаре Лады Ларгус?

Начнем с того, что Лада Ларгус – это родной брат румынского варианта Логана 1 (рестайлинг 2004 г.), и противотуманная фара в ней та же.

Лада Ларгус универсал

Поскольку противотуманная фара та же, то и лампа в ней используется такая же, как и в Рено Логанах 1 – галогенная с цоколем H11. Производитель (АвтоВАЗ) комплектует свои автомобили лампами Philips Eco Vision с увеличенным сроком службы и мощностью 55 Вт, но, конечно, подойдут однотипные источники света и других производителей, к примеру, Osram или Philips.

Оригинальная лампочка противотуманной фары Лада Ларгус

На сегодняшний день «АвтоВАЗ» на своем Ларгусе противотуманные фары производства Рено заменил на продукцию Bosh, которая имеет ту же конструкцию и тип лампочки, но оснащена плоским стеклом.Противотуманные фары Bosh, устанавливаемые в Лада Ларгус

Процесс замены ламп

Как заменить лампочку ПТФ? Процесс этот в Лада Ларгус довольно прост, хотя и требует некоторой разборки авто. Поэтому, кроме лампочек, необходимо запастись:

1. Ключом Torx на 20.
2. Балонником на 17 (необязательно, но это упрощает работу).
3. Хлопковыми перчатками или чистой хлопковой тканью.

Загоняем автомобиль на яму или эстакаду, хотя при желании заменить лампочки в ПТФ Лада Ларгус вполне реально при помощи домкрата и на голой земле. Правда, придется поваляться в грязи, но что делать – в дороге выбирать не приходится.

Чтобы добраться до противотуманных фонарей, необходимо снять подкрылки. Для большего удобства я бы рекомендовал снять колесо: это не займет много времени, но работать будет намного удобнее.

Снятое колесо в Ладе Ларгус существенно упрощает доступ к подкрылку

Теперь вооружаемся ключом T-20 и отворачиваем 4 винта крепления подкрылка к бамперу и крылу.

Частичный демонтаж подкрылка на Ларгусе

Отгибаем переднюю часть подкрылка и получаем доступ к противотуманке Ларгуса.

Отогнутый пластиковый подкрылокСо временем материал подкрылка пересыхает и становится хрупким. Чтобы не рисковать, я бы рекомендовал демонтировать подкрылок полностью, отвернув остальные винты его крепления.

Установка ПТФ своими руками

Рассмотрим пример установки ПТФ на Рено Логан фазы 2.

Перед началом установки убедитесь в наличии специального реле в блоке, который находится в моторном отсеке, а также предохранителя на 15А под маркировкой F31, расположенного в предохранительном блоке у левой ноги водителя в салоне автомобиля. А вот, если вы посмотрите на панель со стороны пассажира, то увидите, что у Вас, скорее всего, нет салонного фильтра, это непорядок, скорее установите его!

Реле для противотуманной фары расположено под капотом автомобиля и отмечено на картинке красным кружком

Наличие и целостность этого предохранителя гарантия работоспособности всей схемы ПТФ.

Как показывает практика и отзывы большинства Логановодов, установка противотуманных фар не вызывает трудностей при наличии небольших навыков, подробной инструкции и набора всех необходимых инструментов:

• Комплект ПТФ.
• Новый подрулевой переключатель (в котором имеется положение для включения передних противотуманных фар). *
• Рамка для ПТФ (является вспомогательным инструментом).
• Жгут проводов.
• Маркер.
• Шуруповёрт или дрель.
• Напильник или шлифовальная бумага.
• Нож.

Так расположены провода жёлтого и синего цвета до переделки.

А так они расположены после.

Не стоит подключать ПТФ параллельно лампам ближнего света, так как возрастёт нагрузка на стандартные провода, которые не рассчитаны на столько источников потребления тока. Также лампы ближнего света будут чаще перегорать из-за дополнительных источников нагрузки.

Последовательность действий

1. В первую очередь, чтобы снять подрулевой переключатель, необходимо отодвинуть водительское кресло назад до упора.
2. Откручиваем два болта крепления кожуха.
3. Опустив руль вниз, снимаем сначала верхнюю накладку, затем нижнюю.
4. Затем откручиваем два болта крепления подрулевого переключателя, отсоединяем по бокам фиксирующий штекер.

Открутив два болта нажимаем на штекер по бокам и отсоединяем стоковый переключатель.

В таком рулевом переключателе сразу встроен вариант переключения передних ПТФ.

Сборку производим в аналогичном порядку снятия.

Подключаем ПТФ

Согласно ПДД противотуманные фары можно использовать вместо фар дневного света, а вот одновременно нет, поэтому всё и подключается через реле!

Фаза 2

Для монтажа ПТФ в фазе 2 необходимо предварительно вырезать шаблон, по которому нужно изготовить отверстия для защёлок и самой фары.

Шаблон необходимо вырезать по накладке, соблюдая все размеры.

Для наибольшей прочности и фиксации накладки можно обклеить двусторонним скотчем или лучше закрепить с внутренней стороны с помощью пластиковых хомутов.

Фаза 1

Далее, лучше всего снять передний бампер, о том, как легко это сделать написано в этой статье. Сняли бампер, установите парктроники!

1. Отмечаем по шаблону места на бампере и высверливаем их с помощью шуруповёрта или дрели.

Благодаря шаблону, просверлить отверстия не составит труда

Заглушку следует вставлять в пазы до характерного щелчка и до момента когда она плотно войдёт в бампер.

Зафиксированную фару для надёжности стоит закрепить пластиковыми хомутами.

После того как фары установлены, подключить жгут проводов к фишке, не составит труда.

Проверяем на работоспособность и затем устанавливаем бампер в обратной последовательности снятию.

Как вы смогли убедиться сами, в установке такого важного элемента наружного освещения как противотуманная фара на Рено Логан нет ничего сложного. Весь процесс предельно понятен и прост. Мой муж очень рано выезжает на работу

Всегда волновалась за него: то зимой слишком темно, то весной дожди или туманы. А ехать достаточно далеко, теперь успокаивает меня противотуманными фарами

Мой муж очень рано выезжает на работу. Всегда волновалась за него: то зимой слишком темно, то весной дожди или туманы. А ехать достаточно далеко, теперь успокаивает меня противотуманными фарами.

Решили с отцом поменять противотуманные фары. Быстро разобрались благодаря подсказкам данной статьи. 20 минут и работа по установке была завершена.

Благодаря таким противотуманкам, вид у автомобиля становится более спортивный и агрессивный.

А после перепайки схемы птф будут гореть только при включенном ближнем свете и при отключение белка автоматически гаснуть как задние противотуманки или будут работать не зависимо. Спасибо

к чему крепятся рамки?

На бампере есть пластиковые выступы

Здравствуйте. У меня сандеро базовой комплектации. 1. Хотелось бы узнать проводка к передним птф установлена? Или все провода надо протягивать? И переключателю тоже тянуть? После перепайки проводов на заднюю птф это влияет?

Здрасти.У меня с внутренней части бампера незашто крепить птф,что посоветуйте?(2007/8/1.4)

Подведем итоги

ПТФ являются достаточно полезными устройствами, помогающими водителю уверенно двигаться в затрудненных погодных условиях. Как видно, не все комплектации Лада Ларгус изначально имеют в своем арсенале такие светотехнические устройства. Для заботливых владельцев это не является преградой, и они без особых усилий приобретают и устанавливают ПТФ в свои автомобили.

Мы рассмотрели два варианта установки светотехники в LADA Largus и выявили, что они достаточно просты. Если в вашем универсале еще отсутствуют эти полезные изделия, то смело приобретайте их и монтируйте, после чего непогоде вас напугать будет не под силу.
