Ремонт вентилятора приближается к завершению — Peugeot 307, 2.0 л., 2003 года на DRIVE2
Всем привет) научился снимать бампер за 5 минут )))))Вот предыстория Как искали проблемуВентилятор живой, просто был плохой контакт, когда на прямую кидал провода
Теперь поподробнее про вентилятор. Сначала я грешил на термопредохранитель ( обозначен на фото )
Полез дальше, два реле стоят. 6547.TXПроверяются легко, берем провода, кидаем на аккумулятор и подключаем к реле к контактам 85 и 86Щелкает — работает ( условно ) проверить лучше тестером на прозвон. 87А и 30 — прозваниваются без тока.Подключаем ток к 85 и 86 = 87А и 30 должны разомкнуться, тогда должны замкнуться 87 и 30 .
Лезу дальше … предохранитель на 30ампер. рядом с этими двумя реле.Отгнил провод ( фото добавлю потом ) перепаял, поставил пред — все равно 1 скорость не пашет!
Давай проверять напрямую 1 и 2 скорость. Берем жука ( проволку, что бы засунуть в колодку где стоит реле )Заводим авто, снимаем реле первой скорости и замыкаем 30 и 87 ( посадочные ) — крутится . Иду включаю кондей (А/С) холодит замечательно . Выключаем А/С идем проверять 2 скорость.
Ставим реле обратно, достаем из колодки второе реле ( второй скорости )Там так же замыкаем 30 и 87 контакты — крутится что дурной .
Вообщем проблема ясна. Не приходит плюс и минус с управляющей схемы.
Теперь прошу помощи! Я не силен в схемах, подскажите что это за блоки BM34 и 1320 /Хочу прозвонить эти провода, но не знаю где они выходят, возможно перетерся в гофре провод.
Цена вопроса: 0 ₽ Пробег: 320 000 км
Блок предохранителей
Нынешняя конфигурация Peugeot 308 сложилась в 2010 году с появлением второго поколения модели. Она включает основной салонный блок и расположенный в моторном отсеке. Место каждого из них типично и обнаружить их будет легко благодаря выделяющемуся крепежному болту по центру.
Если салонный блок отвечает за такие системы, как BSM и AKPP, то занимающие подкапотное пространство (которых четыре) — за бесперебойную работу силовой установки и фар. Понять расположение каждого предохранителя и его назначение, а также нахождение можно с помощью обозначений на схеме, а также посмотрев на фото.
В салоне
Считается основным, поскольку в нем находится самое большое количество плавких элементов — 21. С 2011 года несколько поменялась схема их расположения, но в целом, принципиальной разницы между двумя поколениями Пежо 308 нет. Именно тут находятся плавкие элементы, отвечающие за топливный насос, ближний свет, работу замков и салонного освещения.
Под капотом
В моторном отсеке расположились четыре блока — до 2009 включительно их было меньше. Здесь находятся предохранители, ответственные за работу силовой установки, включая ее охлаждение. Их можно найти слева от аккумулятора.
Схема блока предохранителей ГАЗель Next
Набор и расположение зависит не только от дизеля или бензина, но и от исполнения кузова. Подробности можно узнать из схем монтажных блоков и их расшифровок, представленных ниже.
Блок в салоне.
| Предохранители | Мощность, А | Что защищает |
| Предохранители левого ряда | ||
| F1 | 7,5 | Дневные ходовые огни |
| F2 | 5 | Задние противотуманки |
| F3 | 7,5 10 | Указатели поворота |
| F4 | 7,5 | Комбинация приборов, датчик скорости, пульт отопителя |
| F5 | 5 | Система управления двигателем (дизель) |
| F5 | 15 | Система управления двигателем (бензиновый мотор) |
| F6 | 5 | АБС |
| F7 | 20 | Прикуриватель, розетка (авто с платформой, автобус) |
| F7 | 20 | Прикуриватель, розетка второго ряда сидений (авто с цельнометаллическим кузовом) |
| F8 | 15 | Аварийка (автомобиль с платформой, автобус) |
| F8 | 15 | Центральный замок, магнитола (автомобиль с цельнометаллическим кузовом) |
| F9 | 15 | Модуль управления светотехникой, подсветка |
| F10 | 10 | Внутреннее освещение |
| F11 | 15 | Центральный замок, магнитола (автомобиль с платформой) |
| F11 | 15 | Магнитола, громкоговорящее устройство |
| F11 | 10 | Аварийка (автомобиль с цельнометаллическим кузовом) |
| F12 | 5 | Комбинация приборов, колодка диагностики, пульт управления предпусковым подогревателем, тахограф |
| Предохранители правого ряда | ||
| F1 | 20 | Стеклоочиститель, стеклоомыватель |
| F2 | 10 | Модуль управления светотехникой |
| F3 | 5 | Электропривод зеркал |
| F4 | 25 | Стеклоподъемники |
| F5 | 10 | Обогрев зеркал |
| F6 | 10 | Обогрев сиденья водителя |
| F7 | 15 | Дополнительный отопитель |
| F8 | — | Резерв |
| F9 | 10 | Блокируемый дифференциал |
| F10 | 15 | Розетка второго ряда сидений (авто платформой и дизельным двигателем) |
| F10 | 20 | Розетка второго ряда сидений, звуковые сигналы (авто с платформой и бензиновым двигателем) |
| F10 | 20 | Звуковые сигналы (авто с цельнометаллическим кузовом) |
| F10 | 10 | Электропривод двери, плафон освещения двери (автобус) |
| F11 | — | Резерв |
| F12 | 10 | Розетка, магнитола (авто с цельнометаллическим кузовом) |
| F12 | — | Резерв (авто с платформой) |
| К1 | Реле стеклоочистителя |
| К2 | Реле отопителя |
| К3 | Реле разгрузки замка |
| К4 | Реле плафона подножки (автомобиль с цельнометаллическим кузовом и двухрядной кабиной) Реле светового табло (автобус) |
| К5 | Реле догревателя (автомобиль с дизельным двигателем) |
| К6 | Реле блокировки дифференциала |
| К7 | Реле звуковых сигналов (кроме автомобилей с платформой и дизельным двигателем) |
| К8 | Реле разгрузки замка (автомобиль с цельнометаллическим кузовом) |
Блок под капотом.
| Предохранители | Мощность, А | Что защищает |
| F1 | 15 | Реле противотуманок |
| F2 | 10 | Сигналы торможения |
| F3 | — | Резерв |
| F3 | 20 | Реле звуковых сигналов (автобус) |
| F4 | 25 | Реле подогревателя топлива (дизель) |
| F4 | 20 | Главное реле (авто с бензиновым мотором) |
| F5 | 25 | Догреватель охлаждающей жидкости (дизель) |
| F5 | 5 | Блок управления двигателем (бензин) |
| F6 | — | Резерв (дизель) |
| F6 | 15 | Топливный насос (бензин) |
| F6 | 25 | Выключатель стартера и приборов (автобус) |
| F7 | 25 | АБС |
| F8 | 25 | Вентилятор кондиционера |
| F8 | 20 | Независимый отопитель (автобус) |
| F9 | 10 | Левый ближний свет |
| F10 | 10 | Правый ближний свет |
| F11 | 10 | Левый дальний свет |
| F12 | 10 | Правый дальний свет |
| F13 | 10 | Левые габариты |
| F14 | 10 | Правые габариты |
| F15 | 10 | Задний ход |
| F16 | 10 | Компрессор кондиционера |
| F17 | 40 | Отопитель |
| F18 | 40 | АБС |
| F19 | 40 | Выключатель приборов и стартера (зажигания) |
| К1 | Реле компрессора кондиционера |
| К2 | Реле блокировки стартера (дизель) Реле муфты вентилятора (бензин) |
| К3 | Реле топливного насоса (бензин) |
| К4 | Реле ПТФ |
| К5 | Дальний |
| К6 | Ближний |
| К7 | Реле вентилятора кондиционера |
| К8 | Реле укладки щеток стеклоочистителя |
| К9 | Реле подогревателя топлива (автомобиль с дизельным двигателем) |
Бензиновый мотор.
| Предохранители | Мощность, А | Что защищает |
| 1 | 90 | Общая плюсовая цепь автомобиля |
| 2 | 60 | Резерв |
| Предохранители | Мощность, А | Что защищает |
| 1 | 125 | Предпусковой подогреватель воздуха |
| 2 | 90 | Общая плюсовая цепь автомобиля |
| 3 | 40 | Резерв |
| 4 | 30 | Система управления двигателем |
Реле и предохранитель бензонасоса
Элемент топливного насоса Эвотек у ГАЗели поместили под капот машины под номером К3. А предохранитель обозначен F6 номиналом 15 Ампер.
Его легко найти в правом ряду блока салона машины, где он стоит первым. Номинал — 20 Ампер.
Предохранитель прикуривателя
У ГАЗель Некст занимает место F7 на 20 А в левом ряду салонного блока. Его положение не меняется как для дизелей, так и выпущенных после 2014 года авто на бензине. Производитель не изменил положение плавкого элемента и после начала выпуска цельнометаллического фургона в 2021 и модернизаций 2021, 2021 и 2021 годов.
Описание предохранителей : расположение, схемы, цена
Замена предохранителей на Nissan Primera P122
Рекомендации по техническому обслуживанию предохранителей2.1
Во всех трех поколениях Ниссан Примера Р10, Р11, Р12 предустановлены модули защиты ножевого типа.
Схема расположения реле – коммутаторов
ОбозначениеКакой за что отвечает / что обеспечивает
| K 1 | Головной свет |
| K 2 | Дроссельная заслонка |
| K 3 | Стеклоподъемники |
| K 4 | Противотуманные фары задние |
| K 5 | Зажигание |
| K 6 | Топливная аппаратура |
| K 7 | Электрическое оборудование |
| K 8 | Резервация |
| K 9 | Резервация |
| K 10 | Резервация |
| K 11 | Резервация |
| K 12 | Стоп сигналы |
| K 13 | Подсветка |
| K 14 | Освещение салона |
| K 15 | Резервация |
| K 16 | Резервация |
| K 17 | Резервация |
| K 18 | Электронный блок управления силовым агрегатом |
Схема установки предохранителей
Маркировка / амперажЗа что отвечает (с описанием)
| F (Ф-1) / 20 | Спидометр, тахометр, датчики |
| F (Ф-2) / 5 | Система курсовой стабилизации |
| F (Ф-3) / 10 | АБС (ABS) |
| F (Ф-4) / 10 | Резервация |
| F (Ф-5) / 20 | Резервация |
| F (Ф-6) / 30 | Подсветка вещевого ящика |
| F (Ф-7) / 30 | Вентилятор отопителя (печка) |
| F (Ф-8) / 20 | Система кондиционирования |
| F (Ф-9) / 10 | Топливная система, бензонасос |
| F (Ф-10) / 10 | Система безопасности |
| F (Ф-11) / 10 | Резервация |
| F (Ф-12) / 10 | Датчик силового агрегата |
| F (Ф-13) / 30 | Боковые зеркала |
| F (Ф-14) / 30 | Стоп сигналы |
| F (Ф-15) / 10 | Автомобильная розетка |
| F (Ф-16) / 15 | Дополнительная электрическая сеть |
| F (Ф-17) / 15 | Аварийка, поворотники |
| F (Ф-18) / 20 | Резервация |
| F (Ф-19) / 20 | Обогрев заднего стекла |
| F (Ф-20) / 20 | Кислородный датчик |
| F (Ф-21) / 20 | Резервация |
| F (Ф-22) / 20 | Стеклоподъемники |
| F (Ф-23) / 20 | Контролер трансмиссии автоматического типа |
| F (Ф-24) / 20 | Печной отопитель, прикуриватель, подсветка салона |
| F (Ф-25) / 15 | Резервация |
| F (Ф-26) / 15 | Резервация |
| F (Ф-27) / 20 | Резервация |
| F (Ф-28) / 15 | Автомобильный сигнал |
| F (Ф-29) / 15 | Центральный замок |
| F (Ф-30) / 20 | Резервация |
| F (Ф-31) / 15 | Система электрического питания |
| F (Ф-32) / 20 | Стеклоочистители лобового стекла |
| F (Ф-33) / 20 | Омыватели передних фар |
| F (Ф-34) / 20 | Омыватель заднего стекла |
| F (Ф-35) / 20 | Топливная аппаратура (дополнительно) |
Признаки неисправности предохранителей на Ниссан Примера третьего поколения
- На приборной панели сигнализирует индикатор о поломке механизмов, оборудования в моторном отсеке;
- Силовые агрегаты не работают при подаче тока, активации режимов;
- Блок с предохранителями на ощупь горячий, с явной нехарактерной температурой;
- В месте дислокации защитных модулей слышен запах плавленой пластмассы.
Причины выхода из строя предохранителей
- Нарушение сроков проведения технического осмотра автомобиля, вследствие чего оборудование перестает исправно функционировать;
- Покупка с последующей установкой не оригинальных запчастей;
- Нарушение технологии монтажа запасных деталей, комплектующих;
- Повреждение монтажного блока с защитными модулями;
- Короткое замыкание в электрической проводке;
- Повреждение изоляции кабелей;
- Окисление контактов, конденсат, попадание влаги внутрь защитного корпуса;
- Ослабленные контакты клемм.
Как снять резистор мотора отопителя салона на Peugeot 206
1. Снимаем пластиковый кожух над бортовым компьютером. Держится он на защёлках, их места обозначены красным маркером.
2. Откручиваем дисплей бортового компьютера, который держится на двух саморезах.
3. И вот мы уже видим резистор и его разъём. И если рука у вас не как у младенца, а пальцы не как плоскогубцы, то достать его не получится.
4. Продолжаем разбирать салон автомобиля. Откручиваем вещевой ящик (бардачёк), крепится шестью саморезами.
5. Просовываем голову в образовавшееся пространство и видим мотор печки. Для того чтобы его снять, нужно открутить один саморез, обозначен красным маркером и повернуть корпус мотора, против часовой стрелки.
6. Итак, мотор печки салона автомобиля снят.
7. Теперь снова просовываем голову в тоже пространство, но теперь видим не мотор, а резистор.
8. Поворачиваем корпус резистора, для того чтобы вынуть его из посадочного места и отщёлкиваем разъём.
9. Резистор мотора отопителя салона снят.
Установка дополнительного электрооборудования
Кроме основных цепей и приборов, в автомобиль Пежо 307 может быть установлено дополнительное оборудование, которое будет нагружать электросети. Перед монтажом таких приборов рекомендуется проконсультироваться на дилерском СТО. Нарушение правил подключения может привести к потере гарантии от производителя и нарушениям в работе электрооборудования автомобиля.
#7
вот все что нашел, начиная с управления акпп, и заканчивая схемами при пуске двигателя 307 2.0 ал4 схемы.rar 6,77МБ Количество загрузок: 905
Блок схема системы запуска
электросхема
расположение реле
Управление коробкой
#9
Привет ребята!
Моя проблема оказалась в позиционере (многофункциональном коммутаторе) АКПП.
Его вскрытие показало одну сгоревшую ножку, но пришлось поработать паяльником, т.к. б/у не нашел. Насколько хватит не знаю, скорее всего буду заказывать новый. Вечером поставлю, о конечных результатах отпишусь.
#13
…
Сообщение отредактировал icechieff: 08 Сентябрь 2011 — 17:43 хочешь помощи, изволь написать тут, а не ссылаться на другие форумы!
#14
Авто Пежо 307 1.6 бензин , 5-МКПП 2001г.
Проблема: незаводится авто-при поворачивании ключа-никакой реакции.
Что сделали уже: пересыпали весь стартер, провели провод напрямую от стартера на +АКБ(им торкаю минут 5-7-заводится).; диагностировали компом-ничего нет; прозванивали все провода-все в норме.
Что может быть?Подскажите?
#15
….хорошо бы проверить соединение «-» от АКБ на корпус двигателя, только бы картинку или схему увидить…а то я не смог его найти….
#16
А что его искать, иди от аккумулятора по минусовому проводу, и увидишь, обычно оно рядом с аккумом
P.S. датчик КВ живой?
а что за датчик КВ???как он выглядит?
Датчик Коленвала?Как определить живой он или нет?
#18
Да. А вот определить тяжело. Сними его, он бывает треснут. К сожалению врущий датчик даже диагностика не всегда покажет…
Предохранители и реле под капотом
Основной блок находится в моторном отсеке с левой стороны.
Вариант 1 (до 2002 г.в.)
Фото-схема
Описание
| R1 | Реле противотуманных фар |
| R2 | Реле насоса воздуха (AIR) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70A) Многофункциональный модуль управления |
| F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
| F4 | — |
| F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
| F8 | (70A) Блок предохранителей |
| F9 | (50A) Многофункциональный модуль управления |
| F10 | (40A) Переключатель света |
| F11 | (60A) Блок предохранителей |
| F12 | (50A) переключатель зажигания |
| F13 | (40A) переключатель зажигания |
| F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30A) Антиблокировочная система (ABS) |
| F17 | (30A) Антиблокировочная система (ABS) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Топливный подогреватель-HDi некоторые модели |
| F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
| F23 | (5A) Антиблокировочная система (ABS) |
| F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
| F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
| F26 | (10A / 30A) Управление двигателем, топливный насос |
| F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
| F28 | (5A) Нагреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
| F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
| F31 | (10A) Передняя противотуманная фара слева |
| F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
| F33 | (10A) Автоматическая коробка передач (AT) |
| F34 | (5A / 15A) Управление двигателем |
Вариант 2 (с 2002 г.в.)
В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
Таблица с обозначением
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Макси предохранители
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
Машина не заводится, не крутит стартер
Надо обратить внимание, при повороте ключа на наличие щелчков под капотом, если они есть, то далее включаем дальний свет и поворачивает опять ключ, смотрим на свет и просадку аккумулятора, если просадки нет, а щелчки как были так и остались, то это понятное дело, надо снимать и ремонтировать стартер, снимается он на Пежо достаточно непросто, так что это лучше делать в сервисе. Далее, если мы видим сильное притухание света, то необходимо скорее всего просто зарядить аккумулятор и попробовать снова завести автомобиль Пежо
Так же при посаженном аккумуляторе при положении ключа на старт, можно наблюдать непроизвольное срабатывание дворников и мигание приборной панели.
Но есть и особые случаи когда ничего не щелкает и аккум заряжен а все равно при повороте ключа машина не заводится и вы слышите только тишину и ничего более, первое, что смотрим это маленький предохранитель под капотом с номиналом в 20 ампер на втягивающее, если не предохранитель то может быть все серьезнее чем бы вам хотелось, возможно компьютер двигателя не дает разрешение на старт, это может быть связано с его неисправностью или проводке к нему.
Так же нелишним будет проверить затяжку основных клемм на аккумуляторе, массу на коробке передач и массу кузова, ну и конечно же плюсовую на стартере, так же проверить приходит ли питание на втягивающее.
Теперь вариант со снятием вверх (без ямы)
Сразу делаем так же как и рассказал в первом варианте, только плюс ко всему нужно снять: бачок с тормозной жидкостью (тут придет на помощь Торгс), отсоединить клеммы (катушка, термостат и другие), высвободить жгуты проводов, а еще отсоединить трос селектора коробки передач. После чего открутить 2 клеммы от стартера и крепящие болты самого стартера ( 2 из них находятся со стороны ремней, 1 со стороны аккума, под пластиковым патрубком). Втягивающее также откручиваем торгсом. Благодаря направляющей размещаем стартер на своё место.
Итак, вот и появилась долгожданная статья! Инструкция для чайников — максимально подробно!Собственно, я проделывал эту процедуру в первый и надеюсь, что в последний раз.Для себя я взял 2 бж за основу, если мало ли не поймете, как тут у меня все расписано, можете туда заглянуть ! )) Вот раз и два, мужики, спасибо вам за инструкцию ! ))Сразу скажу, что ваши движения во время снятия стартера будут похожи на практику поз камасутры, ахах, не, я серьезно!Ну что, давайте по порядку начнем готовиться к снятию.
Инструменты которые нам потребуются:1) Головка на 13 (для откручивания одного контакта на реле, откручивание всех болтов на площадке АКБ, для откручивания болтов крепления стартера)2) Головка на 10 (откручивание воздушного фильтра и крепления АКБ)3) Головка на 8 (для снятия клеммы на втягивающем)4) Маленькая трещетка и удлинитель для нее.5) Головка Torx 20 и 306) Плоская отвертка

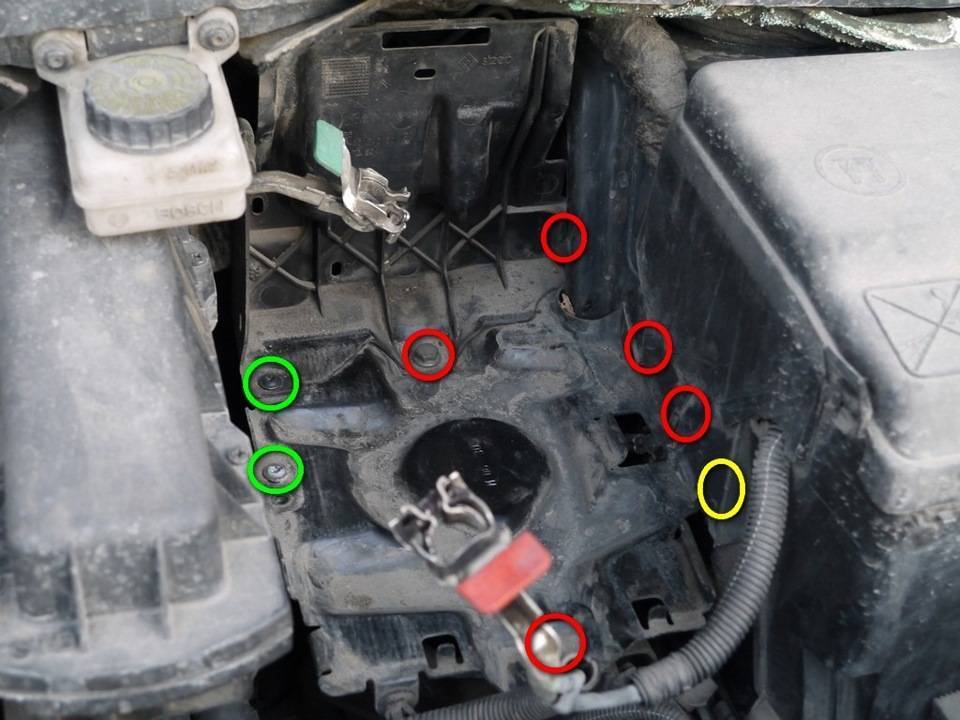

Итак, приступаем к снятию. Сначала нам нужно подготовить место для работы и доступа к болтам.Снимаем АКБ, снимаем площадку АКБ (чтоб её снять, нужно открутить 5 болтов на 13, обозначенными на фото красным цветом и два болта при помощи торкс 30 (зеленым обозначены), желтым обозначен болт, который необходимо выкрутить со стороны подкрылка, если таковой имеется.
Окей, сняли площадку и АКБ, далее снимаем воздушный фильтр (думаю это все умеют), а еще резонатор надо снять, но я давно без него езжу ))))
Далее, когда у нас все открыто, давайте попробуем найти стартер! )) Чтобы его лучше увидеть и понять где он, надо заглянуть с другой стороны двигателя, тобишь с левой и не просто взять голову засунуть (это не получится, а взять телефон с вспышкой и, как сделал я, записать видео всего там располагающегося.Здесь видно сам стартер и болты которые нужно открутить. Те два, что справа.
https://youtube.com/watch?v=DGHJ6-OGxi0

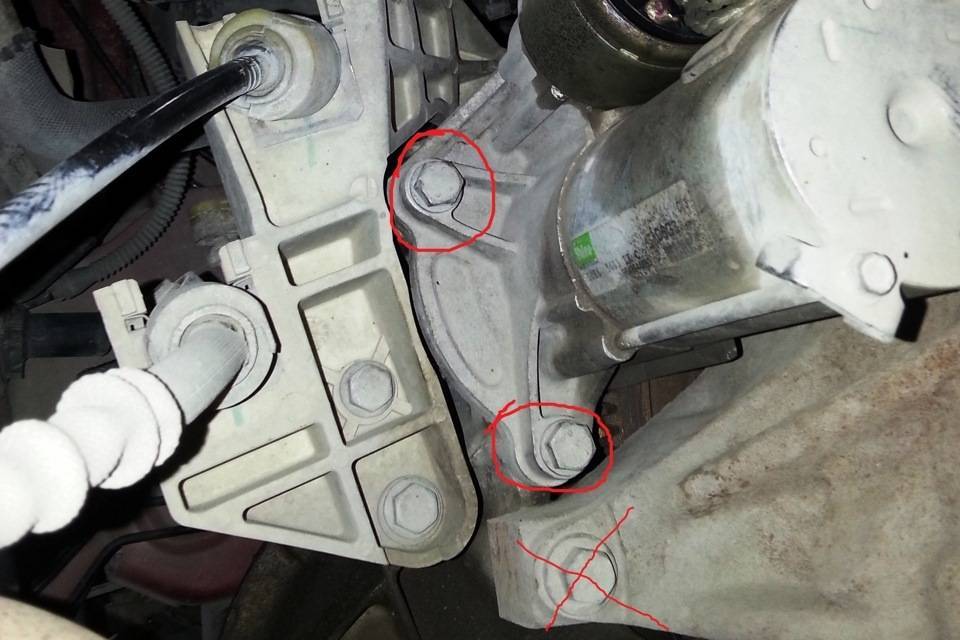

Вот еще фотка на всякий случай, что надо открутить, а что не надо!

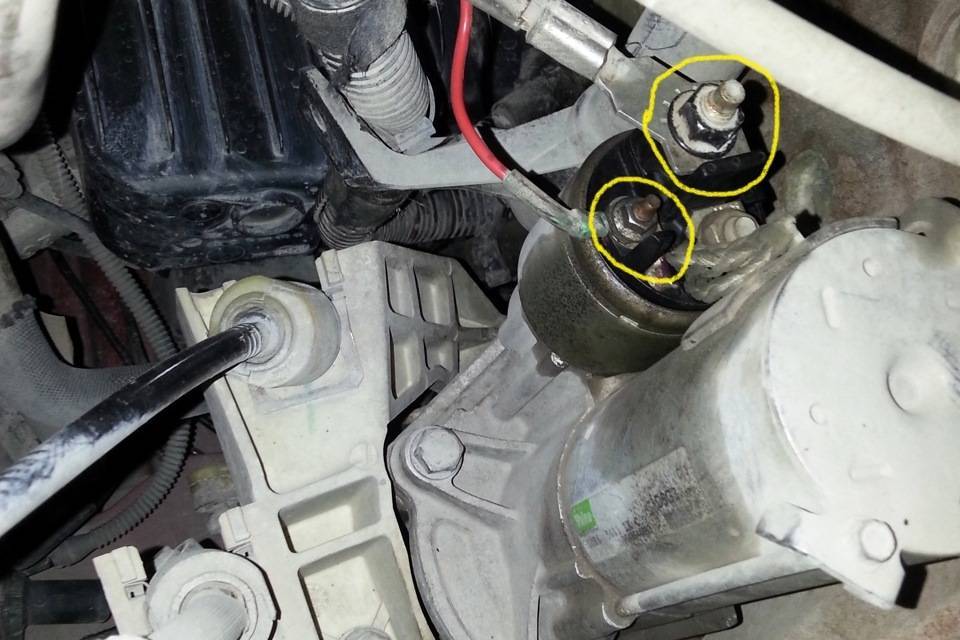

Ах да, перед этим (ну по идее можно и после) необходимо скрутить две гайки с клеммами на втягивающем.Они на одна на 13, вторая на 8.
Когда мы скрутили два болта со втягивающего и два болта крепления стартера, нужно открутить последний болт 3-ий, который держит стартер. Он в отличие от этих двух, закручивается/откручивается с другой стороны! Чтобы его вообще найти, я потратил много времени, просто не замечал! Объясню где. Он находится под воздушным фильтром там есть два болта в районе стартера. Первый (он же ближний к вам) это не тот, а второй тот что нужен — его можно изначально вообще не увидеть, он располагается под этим самым первым ближним болтом.
Стартер в автомобиле Пежо 307 служит для запуска силового агрегата. Он крутит коленчатый вал мотора, пока двигатель внутреннего сгорания не начнет самостоятельно работать.
При возникновении неполадок со стартером завести машину становится проблематично, а порой и невозможно
Поэтому следует своевременно обращать внимание на симптомы чрезмерного износа и поломок, проводить диагностику узла и по ее результату принимать решение о целесообразности ремонта или замены вышедших из строя элементов
Для чего автомобиль оснащен кнопкой бензонасоса?
Автопроизводители оснащают автомобили данной кнопкой для того, чтобы можно было отключить подачу топлива в двигатель в случае экстренной ситуации. Например, вы попали в аварию и есть угроза возгорания. Во многих современных автомобилях, помимо кнопки, также появился инерционный датчик, который автоматически может отключать бензонасос в случае резкой остановки автомобиля или ДТП.
У большинства современных авто инерционный датчик располагается рядом с основной подушкой безопасности. К сожалению, иногда этот датчик может сработать ложно. Например, при резком экстренном торможении. В этом случае, для того чтобы вернуть подачу топлива в двигатель, водитель должен нажать кнопку бензонасоса. В итоге подача питания на бензонасос восстановится.
Обратите внимание, что даже незначительное повреждение в мелкой аварии может привести к отключению питания бензонасоса. В этом случае двигатель заглохнет, а при попытке запустить его заново вы будете слышать только безуспешные попытки стартера завести мотор. Но просто нажав на кнопку, вы снова запустите двигатель
Но просто нажав на кнопку, вы снова запустите двигатель.
Этот принцип работы инерционного датчика и кнопки бензонасоса можно сравнить с электрическим автоматом-выключателем в вашей квартире или доме, когда, например, происходит короткое замыкание. В этом случае подача электричества в дом прекращается, чтобы предотвратить возгорание. Но, устранив проблему, вы можете вернуть рубильник в прежнее положение, и подача электричества возобновится.
Не работает вентилятор печки пежо 307
Если вещевой ящик открыт или снят, то становится доступным двигатель вентилятора (4). Он вставлен снизу в воздуховод (1). Резисторы и термовыключатель (3) на иллюстрации сняты вместе со штекером (2). При установке следить за тем, чтобы блок сопротивлений не нарушал герметичности воздуховода. При необходимости применить герметик. Двигатель вентилятора имеет четыре скорости, которые устанавливаются поворотом регулятора «Доступ воздуха и вентилятор» на приборной панели. Скорость вентилятора меняется путем подключения резисторов с различным сопротивлением (либо путем их включения одного за другим). Сопротивления подключены к проводу, ведущему на корпус («массу»), к двигателю вентилятора. Подача тока (через предохранитель), таким образом, остается постоянной – «улучшается» либо «ухудшается» только контакт на «массу».
Поиск неисправностей двигателя вентилятора
Снятие двигателя вентилятора салона
Двигатель вентилятора салона отбалансирован вместе с крыльчаткой, поэтому возможна замена только обеих частей в комплекте.
Собственно с момента покупки авто, не работала 8 скорость печки ( в пежо на климате 8 скоростей вентилятора ) . Максимальная скорость с которой крутился вентилятор — 7, при выставлении 8 скорости, вентилятор как бы напрягался и крутил чуууть медленнее чем на 7. Не напрягало абсолютно. В один прекрасный день, резко включилась 8 скорость и уже не выключалась, вентилятор на понижении скоростей не реагировал, не выключался кнопкой OFF. Начал гуглить — информации куча, вот кратко. 1. На пежо дорестайлах с климат контролем Резистор оборотов печки — стоит на самом ВЕНТИЛЯТОРЕ. 2. На пежо с кондиционером, резистор оборотов стоит в воздухозаборнике над бардачком ( нужно бардачок снять, включить рециркуляцию и вывернуть его)
Для того что бы снять наш вентилятор — нужно изловчится 1. Снять пластик у ног водителя ( за ним сразу же патрубки, которые идут на салонный радиатор отопления ) 2. Снять картонно-войлочную накладку над педалями 3. Снять две фишки с вентилятора ( вентилятор располагается под БК приблизительно ) 4. Разъединить фишки ( у меня вентилятор уже вывернут, я торопился)
5. Нащупать вентилятор и повернуть его рукой ПО ЧАСОВОЙ стрелке, можно подбить его немного за квадратную штуку
Некоторые владельцы Пежо 307 сталкивались с тем, что вентилятор печки переставал работать. Обычно это связано с тем, чем сгорает резистор или обмотка самого изделия. Но, вот где располагается изделие, знает не каждый, даже опытный автолюбитель. Рассмотрим, как заменить вентилятор печки на Пежо 307, а также разберем нюансы и тонкости процесса.
Видео о замене вентилятора печки на Пежо 307:
Видеоматериал расскажет, как заменить вентилятор печки на автомобиле, а также поведает о некоторых нюансах и тонкостях процесса.
10.6. Предохранители
Предохранители служат для того, чтобы разрывать цепь, когда сила тока достигнет определенного значения, а так же для того, чтобы защитить элементы и провода, которые могут быть повреждены слишком сильным током. Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием.
Два блока электрических предохранителей находятся в панели приборов (со стороны водителя) и в моторном отсеке.
| Рис. 9.1. Место подсоединения блока интерфейса IB12 и контроллера TB12 (А) к 16 контактному диагностическому разъему и расположение блока предохранителей (В) |
Запасные предохранители а также специальный пинцет для их демонтажа расположены на внутренней поверхности крышки блока предохранителей, расположенного в панели приборов (см. рис. 9.1).
Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван.
Перед снятием предохранителя, выключите соответствующую цепь (или зажигание), затем достаньте предохранитель из контактов.
Перед заменой сгоревшего предохранителя необходимо выяснить и устранить причину неисправности. Номера предохранителей нанесены на панели блока предохранителей.
Всегда заменяйте предохранитель другим предохранителем того же номинала. На каждом предохранителе указана величина защищаемого тока. Кроме того, цвет корпуса предохранителя соответствует величине защищаемого тока. Соответствие цвета предохранителя величине тока приведено в табл. 9.2.
Никогда не заменяйте предохранитель более одного раза, не определив причину его перегорания.
Если установленный предохранитель снова перегорел, проверьте электрическую цепь, защищаемую предохранителем.
В большинстве случаев причиной неисправности является короткое замыкание, вызванное плохой изоляцией. Если предохранитель защищает несколько цепей, постарайтесь отыскать цепь, из-за которой перегорает предохранитель, включая каждую из цепей по очереди (если возможно).
Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля.
| Рис. 9.5. Расположение блока предохранителей: 1 — крышка; 2 — панель отделки |
Для доступа к предохранителям, расположенным в панели приборов, снимите крышку 1 (рис. 9.5), освободив ее из фиксаторов и потянув вниз, при этом вы получите доступ к блоку предохранителей, 16-контактному диагностическому разъему и коммутационному блоку.
| Рис. 9.6. Расположение предохранителей на блоке предохранителей в панели приборов |
Расположение предохранителей на блоке предохранителей в панели приборов показано на рис. 9.6.
Номера, номинальный ток и цепи, защищаемые предохранителями, расположенными в панели приборов, приведены в табл. 9.3.
Цепи, защищаемые предохранителями в панели приборов
Для доступа к предохранителям, расположенным в моторном отсеке (блок предохранителей расположен слева в моторном отсеке, около аккумуляторной батареи), снимите кожух и крышку с блока предохранителей.
После завершения работы тщательно закройте крышку блока предохранителей и установите на место кожух.
| Рис. 9.7. Расположение предохранителей на блоке предохранителей в моторном отсеке |
Расположение предохранителей на блоке предохранителей в моторном отсеке показано на рис. 9.7.
Номера, номинальный ток и цепи, защищаемые предохранителями, расположенными в моторном отсеке, приведены в табл. 9.4.
Электрические предохранители, рассчитанные на большой ток, обеспечивают дополнительную защиту цепей электрооборудования. Все работы с ними должны производиться квалифицированными специалистами сервисной сети Peugeot.
Номера, номинальный ток и цепи, защищаемые предохранителями, рассчитанными на большой ток, приведены в табл. 9.5.
| ПРЕДУПРЕЖДЕНИЕ Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год. |
Распиновка салонного модуля предохранителей
| Электроприбор или электроцепь | Номинал А | Цветовая маркировка | № |
|---|---|---|---|
| Лампочки задних противотуманок | 10 А | Красный | 1 |
| Моторчик очистителя заднего стекла | 15 A | Синий | 2 |
| Сервомотор стеклоподъемников передних, привод люка | 15 A | Синий | 4 |
| Лампочка стоп-сигнала левого фонаря, прицепа | 15 A | Синий | 5 |
| Освещение салона: | 20 A | Желтый | 7 |
| Подсветка дверей; | 20 A | Желтый | 7 |
| Передняя подсветка салона; | 20 A | Желтый | 7 |
| Задняя подсветка салона; | 20 A | Желтый | 7 |
| Лампочка подсветки бардачка. | 20 A | Желтый | 7 |
| Розетка прикуривателя | 20 A | Желтый | 7 |
| Кнопка управления люком, Кнопки электростеклоподъемников импульсного типа. | 30 A | Светло-зеленый | 9 |
| Разъем для диагностики OBD2, +12В розетка для задних пассажиров | 15 A | Синий | 10 |
| Блок управления АКПП, питание автомагнитолы, +12В питание дисплея многофункционального и переключателей под рулевой колонкой | 15 A | Синий | 11 |
| Комплексный предохранитель для: | 10 А | Красный | 12 |
| Правые лампочки габаритных огней передних и задних; | 10 А | Красный | 12 |
| Подсветка автомобильного номера прицепа; | 10 А | Красный | 12 |
| Управление дистанционным открытием дверей и снятием/постановкой на охрану; | 10 А | Красный | 12 |
| Лампочки аварийки; | 10 А | Красный | 12 |
| Освещение пепельницы; | 10 А | Красный | 12 |
| Подсветка управления кондиционером; | 10 А | Красный | 12 |
| Датчик положения рычага АКПП; | 10 А | Красный | 12 |
| Подогрев передних кресел; | 10 А | Красный | 12 |
| Блок управления регулировки фар по высоте. | 10 А | Красный | 12 |
| Супер блокировка замков дверей, привод блокировки | 30 A | Светло-зеленый | 14 |
| Сервопривод стеклоподъемного механизма задних дверей | 30 A | Светло-зеленый | 15 |
| Цепь коммутации блоков управления мотором, штатная сигнализация, система AirBag, датчик сажеуловителя, подрулевые кнопки | 10 А | Оранжевый | 16 |
| Лампочки стоп-сигнала правого фонаря и дополнительного фонаря | 10 А | Красный | 17 |
| 2 датчик системы торможения, подрулевые кнопки, разъем для диагностики OBDII, датчик выжатой педали сцепления, контроль уровня ОЖ, прерыватель стоп-сигнала | 10 А | Красный | 18 |
| Шунт системы энергосбережения PARC | 30 A | Светло-зеленый | 19 |
| Левые лампочки габаритных огней передних и задних, | 10 А | Красный | 22 |
| подсветка номера прицепа и автомобиля | 10 А | Красный | 22 |
| Колокол сирены штатной сигнализации, объемный датчик в салоне | 15 A | Синий | 23 |
| Панель приборов, центральный дисплей, климат-контроль, магнитола | 15 A | Синий | 24 |
| Обогрев стекла заднего обзора | 30 A | Светло-зеленый | 26 |
Точки подключения автосигнализации на Peugeot 307 2004
Замок зажигания: + — белый IGN1 — Черный 2IGN1 — Зеленый/белый ACC — Красный START — Желтый
BSI Белый разъем: коричневая вставка №4 светлый оранжевый — концевик двери водителя (-) №5 синий — концевик переднего пассажира (-) Зеленая вставка: №33 фиолетовый — концевик правый задний (-) (провод 6287) №34 зеленый — концевик левый задний (-) (провод 6288) №35 бежевый — ручник (-)
BSI Серый разъем: коричневая вставка: №17 красный — багажник (-)
Все концевики дверей через диоды и с развязкой от BSI
BSI Черный разъем: (рядом с белым и серым разъемами) поворотники — красный и белый/коричневый
BSI Серый разъем (левый нижний большой) №13 красный — закрыть центральный замок (+) №15 фиолетовый — открыть центральный замок (+) В разрыв через четыре провода по силе
Контроль двигателя: Под капотом блок мозгов. Фишка ближе к крылу — белый/желтый провод (импульс форсунки)
