Какие форсунки лучше ставить на ГБО

Виды по производителям

Какие газовые форсунки ГБО лучше? Выбор за владельцем автомобиля. Есть дешевые варианты, есть более дорогие. У каждой модели есть свои плюсы и минусы.
Инжекторы разных производителей отличаются своими конструкциями. Рассмотрим некоторые из них.

Штоковые газовые форсунки

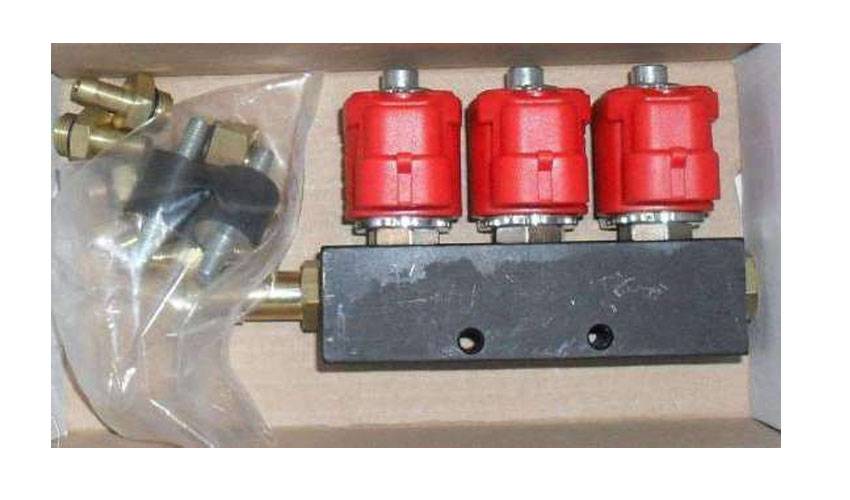

Самые распространенные и бюджетные – штоковые газовые форсунки. Их представители:

  • Rail Type 30,
  • Valtek Type 30,
  • Rail IG1-IG5-IG9.

Преимущества данной модели:

  • Стоимость
  • Работают даже при отклонениях в стехиометрическом соотношении газовой смеси
  • Подлежат ремонту

Основа изделия – электромагнитный клапан.
Конструкция предполагает подачу газа к штоку через отверстие, расположенное близко к седлу, перпендикулярно запорной части. В результате чего нет возможности продуть шток соленоида, он подвержен температурным нагрузкам и легко может быть закоксован грязью.

При этом штоки относительно тяжелые, что приводит к более быстрому износу отбойников из резины. При этом скорость открытия клапана не менее 2 миллисекунд, что является низкой производительностью.

Такие форсунки нуждаются в ремонте через 20-50 тысяч километров и изнашиваются на 70 тысячах. Есть отдельные случаи более длительной работы, но это не частое явление.

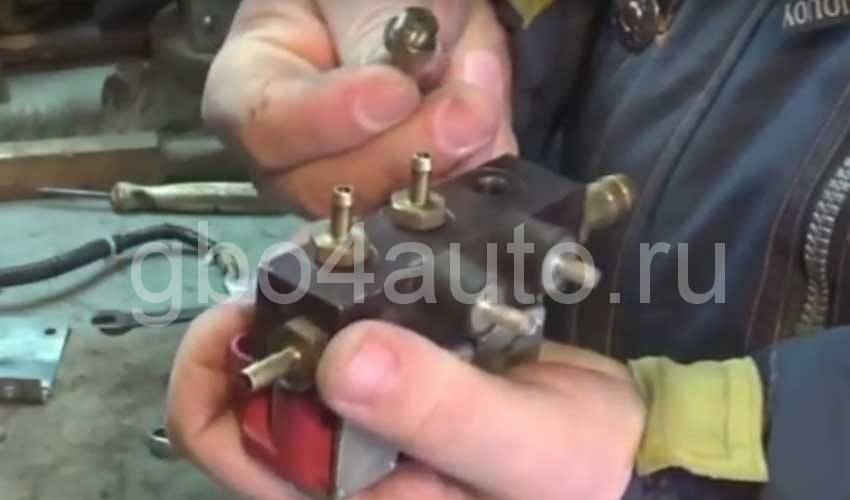

Ремонт

Порядок действий для ремонта штоковых форсунок ГБО несложен:

  • Нужно снять и разобрать рампу
  • Очистить изнутри

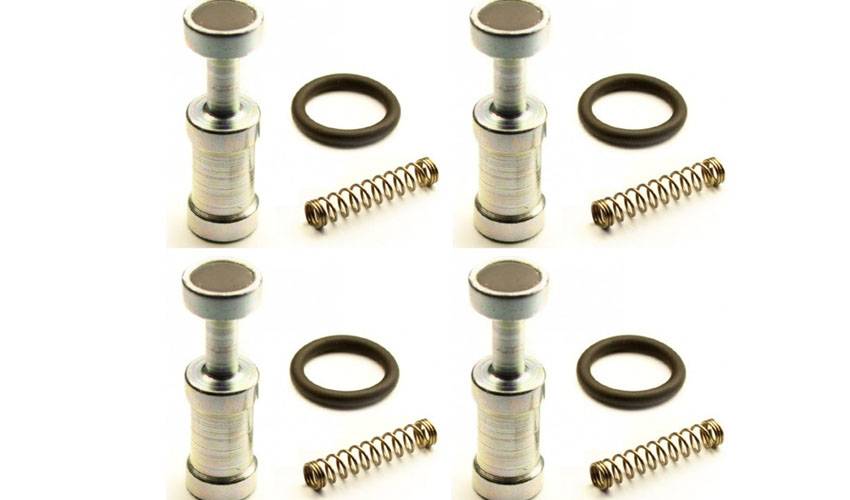

  • Заменить элементы (резиновый отбойник, шток)
  • Собрать конструкцию
  • Провести калибровку хода штока до 0,45 мм с помощью микрометра

Однако рекомендуется осуществлять диагностику на СТО. Не всегда можно сразу определить, что именно нужно ремонтировать в инжекторе. Например, причиной перерасхода газовой смеси может быть как перегрев топлива, влияющий на физические параметры деталей, так и нагар на форсунке.

Очистить форсунку можно только на стенде в специальной среде под давлением. При промывании непосредственно в подкапотном пространстве есть высокий риск, что все загрязнение останется на цилиндрах и прочих деталях.
Корректировка хода штока происходит вместе с диагностикой всех узлов оборудования.
Проверка результатов ремонта осуществляется на стенде. При этом фиксируется работа каждого узла.
Более продвинутой моделью является OMVL. Облегчение конструкции произведено за счет использования композитного пластика. Шток лучше реагирует на магнитные импульсы за счет специального сплава. Это позволила более точно дозировать впрыск топлива. Срок службы таких форсунок достигает 100 тысячи километров.

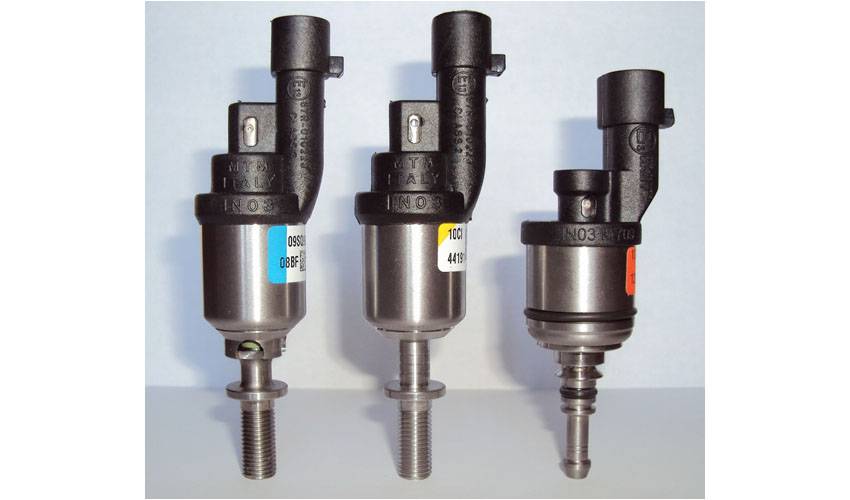

Игольчатые форсунки

Еще один тип игольчатые газовые форсунки. Такие элементы, например, производят в Японии Keihin, в Корее Hana, в Польше Barracuda.
Эти форсунки дорогие и не подлежат ремонту. На их износостойкость влияет своевременная замена фильтров фазы для парообразного состояния газов (примерно через каждые 10000 километров).

Конструкция предполагает возможность продува форсунки самостоятельно. В некоторых случаях допустимо промыть инжектор на бензиновом стенде.
Игольчатые инжекторы работают длительный период. Износ наступает после 150 – 200 тысяч километров. Двигатели с использованием деталей Hana проходили более 300 тысяч километров.

Torelli Rapido производят форсунки с неразборной конструкцией типа «поршень». Благодаря подводу газа сверху, инжектор самоочищается. Помимо этих особенностей, добавлены планки, с помощью которых можно соединить 3-4 форсунки вместе.

Материал изделия – нержавеющий металл. В этом случае при подаче маленького тока на выходе будет увеличение магнитной индукции. Как результат – хорошее время отклика. Такая форсунка откроет клапан за 1,9 миллисекунд. Закрывается она на протяжении 1,2 миллисекунды.
Гарантия от производителя составляет 100 тысяч километров пробега.

Мембранные газовые форсунки

Следующий тип инжекторов – мембранные. Производитель – BRC. Такие изделия не подлежат ремонту и дорогостоящие. Мембрана повреждается при проникновении внутрь агрессивной среды.

Но конструктивная идея разделять электромагнитную часть от запорного механизма мембраной приводит к более длительному сроку службы (до 200 тысяч километров). Эта особенность не позволяет попадающей грязи заклинивать детали и слипаться.

Признаки неисправной работы

То, что форсунки стали работать неправильно, может заметить каждый автомобилист, у которого есть хотя бы небольшой опыт использования газобаллонного оборудования. Внешне неполадки в их работе проявляются так:

  • нестабильная работа мотора;
  • отсутствие холостого хода;
  • отсутствие тяги;
  • увеличение расхода топлива;
  • ухудшение динамики работы двигателя и др.

Все эти признаки свидетельствуют о том, что газовые форсунки нуждаются в незамедлительном очищении. Причиной, по которой они засоряются, может стать неправильное обслуживание газобаллонного оборудования, использование некачественных фильтров паровой и жидкой фракции топлива, применение для заправки автомобиля дешёвого сжиженного газа ненадлежащего качества.

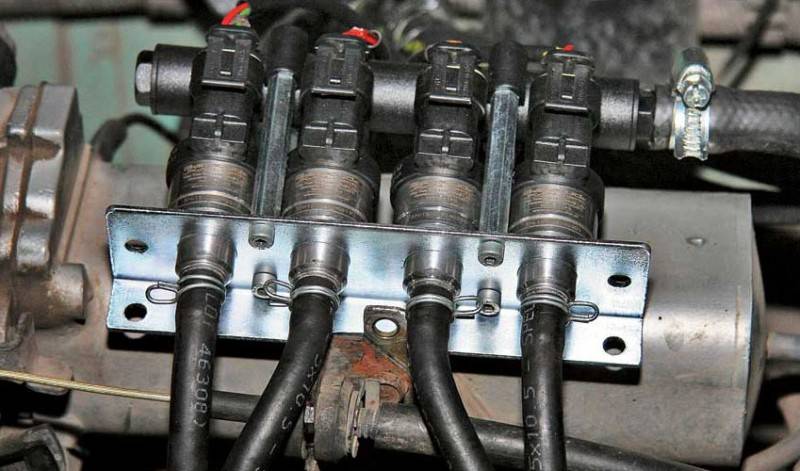

Монтаж

Установка форсунок ГБО имеет большое влияние на стабильность работы системы.
Положение в пространстве зависит от конкретной модели. Связано это с тем, с какой стороны подается газ к штоку. При неправильном креплении форсунки будет скапливаться грязь, что приведет к потере работоспособности.

Еще один нюанс – на что крепить сам инжектор. Некоторые специалисты допускают крепление на пластиковые стяжки. Это не соответствует стандартам. Металлические кронштейны более предпочтительны

Важно установить форсунку так, чтобы ее рампа избегала излишней вибрации при соприкосновении с различными деталями в подкапотном пространстве. Пластиковые стяжки могут быстрее деформироваться, что будет влиять на качество работы форсунки

Как было сказано выше о неремонтопригодных инжекторах, необходимым элементом в сохранении производительности являются фильтры паровой фазы.
Фильтры бывают различных типов и изготовлены из разных материалов. Наиболее удобные – это сепараторные фильтры. В отстойниках таких фильтров есть специальные каналы, в которых газ движется по спирали. Возникает эффект центрифуги, благодаря чему отделяются тяжелые фракции газа и остаются на дне конструкции.

Какие лучше форсунки ГБО 4 поколения? Полный обзор »

Часто автолюбители задаются вопросом, какие лучше форсунки ГБО 4 поколения. Газовое оборудование становится все более популярно. Связано это с высокой эффективностью и экономичностью ГБО

Но, при установке нового оборудования, важно правильно подобрать к нему комплектующие

Особое внимание следует уделять форсункам. От правильности их работы во многом зависит эффективность всего комплекса

Поэтому, ошибкой является покупка первых попавшихся форсунок, без учета их особенностей и технических характеристик. Цена такой ошибки обычно повышенный расход топлива и низкая приемистость автомобиля.

Общие характеристики

Какие лучше форсунки ГБО 4 поколения? Перед ответом на этот вопрос, необходимо разобраться в основных технических особенностях этих деталей. Газовая форсунка является последним звеном топливной системы. В ее задачу входит точная дозировка газа, подающегося в цилиндр. Управление форсунками производит блок управления ГБО. Таким образом, получается произвести наиболее точное распределение газа по цилиндрам, и подавать его в нужный момент. Использование таких управляемых форсунок смогло привести к устранению многих проблем, связанных с использованием газа, и распространенных на более ранних поколениях ГБО.

По сути, форсунка представляет собой электромагнитный клапан. Блок управления подает сигнал в виде импульса, и клапан открывается. Время открытия напрямую зависит от длительности импульса. Таким образом, и достигается подача требуемого количества газа. Большая часть форсунок, представленных на рынке, являются штоковыми. Иногда их называют «тип 30».

Рекомендации по выбору

Разобравшись с некоторыми особенностями форсунок, можно переходить к выбору конкретной детали. Первое, что вам следует решить, это какую цену вы готовы потратить на их приобретение. Иногда люди, стремясь сэкономить, покупают самые дешевые варианты. Такие детали обычно быстро выходят из строя. Потратив меньше денег при покупке, вы будете вынуждены вскоре приобретать и устанавливать новые. В итоге, никакой выгоды вы не получите.

Оптимальным вариантом многие считают форсунки в средней ценовой категории. Но, тут имеются ограничения. Если автомобиль мощный и с современной системой управления мотором, бюджетные форсунки не справляются с нагрузкой. Отражается это в первую очередь на динамике и мощности. Для таких автомобилей лучше всего приобретать хорошие форсунки, рекомендованные производителем.

Учтите, что на работу форсунок влияет их положение в пространстве. Особенно, это относится к модификациям с боковой подачей газа. Перед покупкой определите, как в вашем автомобиле расположены форсунки. Приобретайте только детали, в документации к которым указано рабочее положение после установки. Если не обращать внимания на этот фактор, то вскоре возникнут проблемы с загрязнением форсунок. Двигатель начнет работать нестабильно, и станут проявляться прочие неприятные особенности, связанные с засорением системы питания.

Также следует учитывать, что все форсунки делятся на ремонтируемые и неремонтируемые. Вторые обычно немного дешевле, но они одноразовые. После отказа придется заменить их на новые. Ремонтируемые форсунки более надежны в эксплуатации, некоторые детали у них могут заменяться на новые. Такой вариант исполнения обычно обходится дороже.

Марки

На рынке существует довольно большое количество разнообразных торговых марок, которые предлагают форсунки различного качества. Назовем самые надежные и популярные из них:

Valtek tape 30. Основным преимуществом является низкая цена. Они ремонтопригодны. В среднем, ремкомплект меняется раз в 30-40 тысяч километров. Известны случаи, когда такие форсунки служили по 400000 километров.

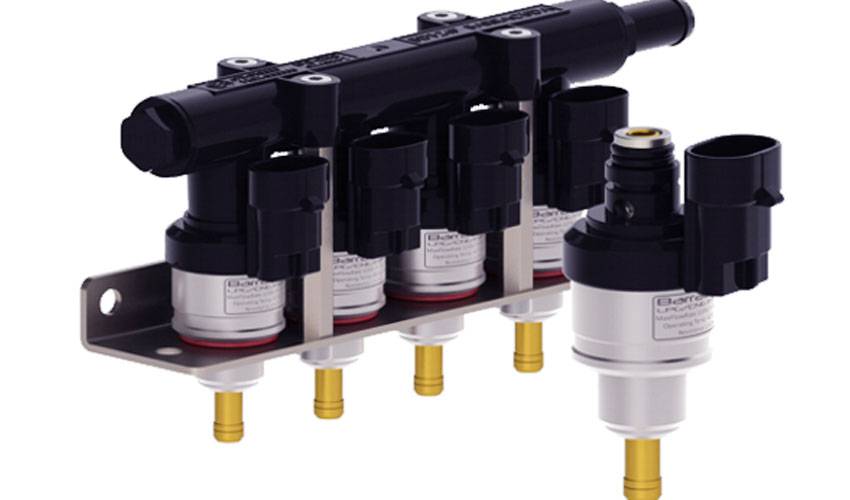

Barracuda (Польша)

Газовые форсунки Barracuda относятся к игольчатому типу, этот тип считается лучшим среди аналогов, которые работают по другому принципу. Газовые форсунки игольчатого типа работают по следующему принципу — газ поступает через соленоид, внутри которого расположен шток с запорной частью. Такая особенность конструкции позволяет форсунке регулярно выполнять «самочистку» (продувку), которая предотвращает механизм от засорения. В случае проблем с форсункой или нарушении ее работоспособности, как я уже говорил выше, ее можно просто промыть на бензиновом стенде, что очень удобно.

Срок службы и ремонтопригодность

Благодаря использованию фотополимера, которым покрыты плунжер и втулка, инженерам удалось существенно снизить коэффициент трения между этими деталями, более того — это также улучшило стойкость форсунки к различным загрязнениям и пригоранию. Это означает, что форсунки Barracuda имеют серьезный ресурс и стойки к большинству поломок свойственным газовым форсункам. О том, что форсунки «Барракуда» отличаются высоким качеством и прекрасными характеристиками, свидетельствует также тот факт, что ими комплектует свои установочные пакеты авторитетная компания на рынке производителей ГБО — Prins Autogassystemen BV.

Выбор форсунок

Каждое газовое оборудование имеет свои особенности, поэтому подбор форсунок важно осуществлять в индивидуальном порядке под каждое поколение ГБО. Многие автомобилисты ставят вопрос «Какие форсунки для ГБО лучше?». В случае с газобаллонным оборудованием данная формулировка изначально неверная, ибо к нему применима известная многим поговорка: что русскому хорошо, то немцу смерть

Естественно, поговорку стоит перефразировать под газовую аппаратуру и понять, что для одного поколения конкретные форсунки могут быть просто идеальны, а с другим не способными работать

В случае с газобаллонным оборудованием данная формулировка изначально неверная, ибо к нему применима известная многим поговорка: что русскому хорошо, то немцу смерть. Естественно, поговорку стоит перефразировать под газовую аппаратуру и понять, что для одного поколения конкретные форсунки могут быть просто идеальны, а с другим не способными работать.

Дабы осуществить грамотный выбор форсунок, достаточно придерживаться следующих моментов:

  • Во-первых, узнайте, какого поколения ваше газовое оборудование. В процессе подбора это играет немаловажную роль, ведь для каждого типа ГБО имеются свои стандарты форсунок. Так, для первого поколения применяется стандарт безопасности «ЕВРО», для второго – «ЕВРО-2», для третьего, четвёртого, пятого и шестого – «ЕВРО-3» и выше;
  • Во-вторых, определите количество необходимых форсунок. Стоит отметить, что для поколений ГБО 1-3 допустимо приобретать форсунки по отдельности. В случае же со старшими версиями оборудования рекомендуется покупать уже готовые комплекты. Подобный подход поможет избежать проблем в дальнейшей настройке аппаратуры;
  • В-третьих, проверьте способ подключения и иные технические особенности вашего ГБО относительно форсунок;
  • Ну и в-четвёртых, осуществляя выбор новых дозаторов, отдавайте предпочтение проверенным производителям. На данный момент ими заслуженно считаются Валтек, BRC, Диджитроник, Рампа, Барракуда и Ломато. Более того, те же BRC и Ломато производят собственные ГБО, поэтому их владельцам вполне реально избежать трудностей при подборе новых форсунок, сказав продавцу лишь модель своего оборудования.

Какие газовые форсунки лучше

На рынке комплектующих для ГБО сегодня представлено большое количество продуктов. Что касается газовых форсунок, можно выделить продукцию Valtek, Hana, OMVL, Barracuda, Keihin, Matrix. Указанные решения относятся к начальному и среднему ценовому сегменту, что позволяет им пользоваться широкой популярностью. Практическая эксплуатация позволяет определить ряд преимуществ и недостатков форсунок той или иной фирмы.

При этом важно помнить, что как и бензиновые аналоги газовые форсунки также нуждаются в чистке. Дело в том, что в газе содержится ряд дополнительных примесей, собирается газовый маслоподобный конденсат и т.д

Например, скопление такого конденсата в холодное время года приводит к тому, что электромагнитная катушка некоторых моделей форсунок не способна оторвать лепесток от седла, в результате чего сгорает обмотка форсунки.

Что касается времени срабатывания, лучшими в списке можно считать Keihin. Также неплохо показывают себя Baraccuda, а вот Matrix достаточно долго выключаются. В результате качество дозирования порции газа у последних значительно уступает конкурентам. Приблизительно на одной линии с данным вариантом стоит и Valtek. Чуть лучше показывают себя форсунки Hana, которые вполне можно считать добротным уверенным середнячком. Получается, Keihin занимает лидирующую позицию, Barracuda практически не уступает фавориту, затем идет Hana, далее можно на одну условную ступень поставить Valtek, Matrix и OMVL. Следует добавить, что Keihin, Barracuda и продукт от Hana конструктивно похожи на бензиновые форсунки, что обеспечивает соответствие необходимым параметрам и приемлемый срок службы.

Для начала небольшое вступление…

Всем известно, что «бадяжат» у нас не только бензин и ДТ. Давным-давно АГЗС научились “надувать” нашего брата, да не газом, а воздухом, подмешивая в газовое топливо различную гадость, которая пагубно влияет на состояние газовой аппаратуры и всего двигателя в целом.

Так однажды было замечено, что мотор работает нестабильно на газе, во время переключения на газ мотор глох, а холостого хода просто не было. Кроме прочего ухудшилась динамика, пропала тяга, увеличился расход газа и появились провалы во время разгона. Причем вышеописанные “глюки” проявлялись, как правило, “на холодную”. Спустя какое-то время после прогрева двигателя до оптимальной температуры, все эти “болячки” практически исчезали.

Проблема не давала жить и ездить на любом авто. Порывшись в Интернете, нашел похожие случаи, а также отзывы тех, кто “победил” данную проблему. Подозрение упало на фильтра (как менять фильтры и сливать конденсат написано тут и тут), а также газовые форсунки. Фильтры были заменены, кстати, во время замены было обнаружено большое количество смолы в фильтрующих элементах, это насторожило и заставило задуматься. Если в фильтрах столько “каки” то, что же тогда в газовых форсунках? Решение было принято — необходима чистка газовых форсунок, а также дальнейшая их калибровка. Что из этого вышло – читайте дальше…

Характерные неисправности на машине с ГБО 4-го поколения

Проблемы с газовым оборудованием не являются самой частой причиной ремонта машины, возможно неправильная работа систем автомобиля не связана с видом топлива, которое используется в данный момент. Правильная диагностика транспортного средства — самый важный этап в процессе выявления и избавления от неисправностей.

Неисправности газового оборудования 4-го поколения на автомобилях с инжектором могут проявиться не сразу. Некоторое время машина может иметь вполне достойные характеристики, но в какой-то момент начинаются изменения. Проигнорировав первые тревожные симптомы, можно подвергнуть всю систему риску выхода из строя. Тогда замена важнейших частей ГБО обойдется очень дорого. В большинстве случаев можно предотвратить дорогостоящий ремонт, поскольку признаками неполадок чаще всего становятся следующие факторы:

Эти неисправности ГБО 4-го поколения, как правило, возникают вследствие несвоевременного техобслуживания, плохой регулировки механизмов. Своевременное обращение к специалисту, а также собственная внимательность, избавит не только от лишних трат, но и гарантирует безопасность владельцу машины и его пассажирам.

Газовое оборудование состоит из отдельных частей, выход из строя которых характеризует определенные неполадки. Именно по ним можно определить причину поломки, а затем способы их устранения.

Комплектующие ГБОРекомендации по диагностике неполадок
Электронная схемаВажнейший элемент коммутации и контроля. По сути, это мини-компьютер с датчиками, реагирующими на любые изменения характеристик проводки. Причины зачастую можно обнаружить только при помощи специального программного обеспечения и кабеля.
Система фильтрации топливаПо регламенту положено менять фильтры каждые 10 000 км, однако при плохом качестве топлива необходимость в проведении этой операции может наступить и раньше.
РедукторНеобходим для испарения газа, превращения его из жидкого в газообразное состояние. Плохая подача топлива происходит из-за недостаточной температуры прогрева испарителя, излишнего количества жидкой фракции конденсата в газе. Также старение и износ диафрагмы.
ФорсункиНеправильно подобранные по диаметру или забившиеся посторонними веществами, они способны существенно понизить производительность двигателя и пагубно сказаться на его работе. Форсунки чаще всего становятся причиной неисправности газового оборудования автомобиля: скачкообразного изменения оборотов двигателя, повышенного расхода топлива.
Трубопроводная система, клапаны, емкостиПовреждения вызваны, прежде всего, внешним физическим воздействием или старением. Возможно, запорные механизмы забились грязью, и достаточно просто прочистить их для восстановления работоспособности. В случае серьезных повреждений необходима замена деталей.

В отличие от систем 4-го поколения, неисправности ГБО 2 поколения на карбюраторном двигателе, порою выявить и устранить бывает легче. Так как в более ранних газовых системах минимальный набор электронных компонентов. ГБО 2 для инжекторных моторов уже имеет больший набор электроники, ввиду наличия у таких двигателей усовершенствованной топливной системы. Более сложная автоматизация становится причиной выхода из строя деталей, которых вообще не было в старых выпусках оборудования.

Форсунки ГБО 4 поколения: принцип работы и особенности

Начнем с того, что по своей конструкции детали для впрыска газа имеют много общего с бензиновыми инжекторами. Следует отметить, что встречаются также отдельные разработки с серьезными отличиями от большинства аналогов, но подобные изделия достаточно редкие. При этом общая схожесть по конструкции еще не означает, что бензиновые и газовые форсунки похожи по своим рабочим параметрам.

Дело в том, что после испарения в редукторе, на форсунки подается в 250 раз больше газа по сравнению с аналогичным количеством бензина. Это значит, что инжектор под газ имеет намного большее сечение проходных отверстий для улучшения пропускной способности. Также следует отметить, что форсунки для ГБО отличаются от бензиновых сниженным электрическим сопротивлением (от 1 до 3 Ом для газовых форсунок против 16 или 17 Ом для бензиновых). Необходимость снижать сопротивление продиктована тем, что элементу нужно пропустить намного больший объем топлива по сравнению с бензиновым инжектором.

По указанной причине управление газовыми форсунками реализовано иначе. Если бензиновая форсунка открывается посредством подачи на нее электроимпульса 12 В, то подача аналогичного импульса на газовую форсунку выведет элемент из строя. Низкое сопротивление обмотки приведет к тому, что деталь при импульсе в 12В попросту перегорит.

Для решения задачи открытие газовой форсунки реализовано посредством особого способа (широтно-импульсная модуляция). Простыми словами, происходит подача начального импульса на элемент, что приводит к открытию, но затем импульс прерывается и возникает снова. Такое прерывание осуществляется с высокой скоростью, то есть форсунка не успевает закрыться, при этом не происходит перегрева ее обмотки.

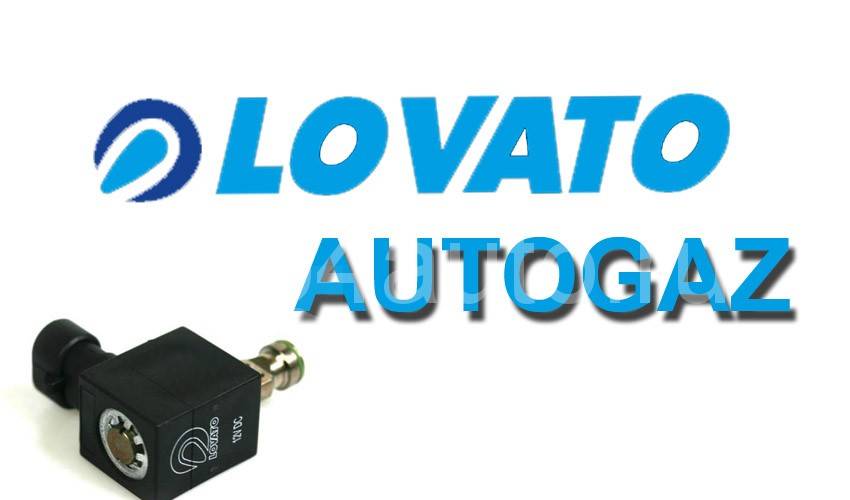

О Lovato

Первые мастерские «Ловато», названные в честь Отторино Ловато, появились в Винченце (Италия) в 1958 году. В 2007 году мастерские Lovato стали называться «Ловато Газ», а уже в 2008 году «Ловато Газ» вошла в состав Группы компаний «Landi Renzo Group», мирового лидера в области альтернативных автомобильных топливных систем для рынков Сжатого Природного газа (Метан) и Сжиженного Нефтяного Газа (Пропан). «Landi Renzo Group» представлена на фондовой бирже «Borsa Italia» и имеет несколько филиалов по всему миру.

Ловато одна из первых европейских компаний пришедших на Российский рынок. Опыт работы инженеров Lovato позволил воплотить суровые условия эксплуатации ГБО в продукцию фирмы производителя, а значит сделать ее более адаптированной к Российскому рынку.

Виды и устройство

Разновидность форсунок по техническим характеристикам, а также по производителям велика. Существуют экземпляры с редким устройством (к примеру, «лепестковые» инжектор фирмы Matrix), но основных типа два:

  1. Устройство рейки АЕБ

    мембранного (тарельчатые), популярные представители AEB (АЕБ) ECO/EVO, Landi Renzo (Лэнди Рензо) GIRS 12;

  2. Устройство форсунки Барракуды

    штоковые – Valtak (Вальтек) type 30 и множество им подобных, например Rail (Реил). В этом же ряду такие образцы как Barracuda (Барракуда).

Принцип работы газовых инжекторов по сути один и тот же, сигналы (кратковременные электрические импульсы) от ЭБУ оборудования поступают на катушку электромагнита. В ходе чего прорезиненный сердечник/поршень в штоке или тарелка внутри форсунки, перемещается, открывая отверстие седла для выхода газа. Закрытие происходит под воздействием возвратной пружины.

Так как топливо на выходе из редуктора находится уже в испарённом состоянии, его распыление, как в бензиновом варианте, не требуется. Объём подаваемого газа кратно превышает количество бензина (около 200 раз). Для этого сечение дозирующих отверстий газовых инжекторов сделано намного больше, а также в отличии от бензиновых форсунок сопротивление катушки, у газовой детали 1-3 Ом, т.к. процесс управления происходит в результате широтно-импульсной модуляции (ШИМ). У бензиновой 15-16 Ом.

Показания к чистке

ГБО — сложная топливная система, состоящая из множества узлов и компонентов, среди которых важнейшим элементом является газовая форсунка (инжектор). Она отвечает за дозированное поступление топлива во впускной тракт при работе двигателя. Ее конструкция похожа на бензиновую и включает в себя следующие составляющие:

  • корпус;
  • электромагнитную катушку;
  • шток с уплотнением;
  • пружины;
  • штуцера.

Нестабильная работа двигателя и повышение расхода топлива обусловлено тем, что форсунки теряют свою производительность при воздействии высокой температуры, за счет чего появляется разница в дозировке газовой смеси. В цилиндры попадает меньшее количество газа. Из-за этого, основываясь на показаниях лямбда-зонда, электроника воспринимает этот состав обедненным, увеличивая подачу для нормализации процесса. Цилиндры, вынужденные работать на обогащенной смеси под влиянием повышенной температуры, вызывают подгорание клапанов. Это приводит к преждевременному ремонту двигателя. Рекомендуется регулярно проверять систему ГБО и проводить своевременную очистку ее компонентов, чтобы разница их производительности не превышала 10%.

Для эффективной работоспособности параметров двигателя рекомендуется проводить обслуживание форсунок после каждых 20 тысяч километров.

Критерии выбора

Подключение камеры заднего хода к планшету Множество водителей используют в качестве навигаторов смартфоны и планшеты. Отраженный ультразвук принимается датчиком, показывая расстояние до препятствия. Данные модули не подходят к магнитолам и мониторам, которым требуется провод возбуждения. Следующий момент — этот угол обзора, который захватывает объектив камеры. Установка камеры в табличку под номерной знак. Камера заднего хода автоматически отключается при отключении заднего хода. Более распространенная и классическая схема выглядит иначе: питание камеры подводится к осветителю заднего хода; напряжение на его выводах появляется, когда вы переходите на заднюю передачу и начинаете движение; тюльпаны соединяют со штатным гнездом на аудиосистеме или на мониторе видеосвязи; провода возбуждения подключают с выходом на аудиосистеме часто маркируется Reverse. Он позволяет устанавливать приспособление на любую плоскость. Однако не всем подходит подобный метод. Бывают вовсе специфические способы установки из разряда тюнинга. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор. Способ передачи сигнала. Подключение камер заднего вида к планшету

Основные параметры при выборе газовых форсунок

Использование газовых форсунок исключает необходимость наличия распылителей, так как газ подается на форсунку уже испаренным. Получается, необходим только штуцер, который будет установлен во впускном коллекторе. Местом установки является область рядом с бензиновым инжектором.

Еще одним важным рабочим параметром газовых форсунок принято считать время отклика, то есть скорость реакции. Под этим следует понимать физическое открытие форсунки после получения управляющего электроимпульса. Вполне очевидно, что чем быстрее форсунки реагируют на сигнал, тем стабильнее и точнее работает вся система.

Добавим, что крайне желательно, чтобы форсунки на двигателе подавали на каждый цилиндр равное количество газа, то есть их производительность была одинаковой. В бюджетном сегменте часто встречаются изделия из одного комплекта, которые имеют заметные отличия друг от друга по данному показателю. С учетом того, что газовые инжекторы работают в условиях значительной разницы температур (на холодном моторе этот показатель может быть на отметке около -20 градусов по Цельсию, в то время как после прогрева показатель может превысить отметку в +100 градусов и более), форсунки должны обеспечивать стабильность базовых параметров в любых условиях.

Если проще, при разных температурах конструктивные элементы в устройстве форсунки изменяют свои физические размеры при нагреве и остывании. Чем меньше изменений, тем лучше. Это зависит от качества материалов, использованных при изготовлении. В качестве примера можно рассмотреть дозирующий плунжер форсунки. В более дорогих изделиях для его изготовления используется металл, который обладает минимальным коэффициентом температурного расширения.

Если учесть, что длина хода плунжера составляет всего 0.5 мм, становится понятно, почему недопустимо увеличение данного элемента под воздействием температур. Если плунжер станет больше по длине, это приведет к его уменьшенному открытию. В результате производительность форсунки снизится, пропадет мощность мотора и вырастет расход.

Бюджетные форсунки отличаются тем, что ход плунжера под воздействием температуры может быть уменьшен на 15-20 процентов и даже более. Также следует учитывать и стабильность сохранения рабочих параметров с учетом износа форсунки в процессе эксплуатации. Дело в том, что плунжер является механическим элементом, который во время работы форсунки подвержен естественному износу. Получается, по мере износа производительность также может изменяться. Качественное изделие должно обеспечивать ухудшение производительности не более чем на 5% на протяжении всего расчетного ресурса.

расчёт форсунок

Газобалонное оборудование (ГБО)

Модератор: SKAZLAZHOP

расчёт форсунок

boris Вт май 18, 2010 9:24 pm

какой диаметр жиклёров ставить?форсунки ловато.двигатель 6 цилиндров.мощность 210л.с.объём 4500.если форсунки валтек будут,то как выщитывать диаметр?

boris   Сообщений: 38Зарегистрирован: Сб янв 23, 2010 3:03 pm

Re: расчёт форсунок

ww Чт май 20, 2010 9:21 pm

А 1.6 мм 10-15 kw 13-20 л/сВ 1.8 мм 15-19 kw 20-26 л/сС 2,0 мм 19-21 kw 26-29 л/сD 2.2 мм 21-25 kw 29-34 л/сE 2.4 мм 25-29 kw 34-39л/сF 2.6 мм 29-33 kw 39-45 л/с Из расчета на один цилиндр, при давлении 1 Бар Таблица приблизительная.

Нельзя найти то-что не потерял.

ww Site Admin   Сообщений: 1044Зарегистрирован: Пт авг 31, 2007 10:20 amОткуда: Москва

Re: расчёт форсунок

ww Пт май 21, 2010 2:57 pm

Как минимум два размера вниз

Нельзя найти то-что не потерял.

ww Site Admin   Сообщений: 1044Зарегистрирован: Пт авг 31, 2007 10:20 amОткуда: Москва

Re: расчёт форсунок

boris Чт июн 03, 2010 10:11 am

а диаметр форсунок зависит от их скорости?

boris   Сообщений: 38Зарегистрирован: Сб янв 23, 2010 3:03 pm

Re: расчёт форсунок

ww Чт июн 03, 2010 12:02 pm

Я бы сказал , что нет.

Нельзя найти то-что не потерял.

ww Site Admin   Сообщений: 1044Зарегистрирован: Пт авг 31, 2007 10:20 amОткуда: Москва

Re: расчёт форсунок

boris Чт июн 03, 2010 8:19 pm

я не правильно выразился.подбор диаметра форсунок зависит от их скорости?.у меня щас стоят ловато.диаметр 2.5мм.давление газа 1.45.буду ставить валтек 34.время открытия на холостых чуть больше 5 микро сек.

boris   Сообщений: 38Зарегистрирован: Сб янв 23, 2010 3:03 pm

Re: расчёт форсунок

ww Пн июн 07, 2010 5:20 pm

Думаю можно увеличить на пару размеров.

Нельзя найти то-что не потерял.

ww Site Admin   Сообщений: 1044Зарегистрирован: Пт авг 31, 2007 10:20 amОткуда: Москва

Re: расчёт форсунок

boris Пт июн 11, 2010 6:21 pm

увеличить?ведь валтеки быстрей.наверное уменьшить диаметр?

boris   Сообщений: 38Зарегистрирован: Сб янв 23, 2010 3:03 pm

Re: расчёт форсунок

ww Пт июн 11, 2010 9:55 pm

Попробуйте )))))).

Нельзя найти то-что не потерял.

ww Site Admin   Сообщений: 1044Зарегистрирован: Пт авг 31, 2007 10:20 amОткуда: Москва

Re: расчёт форсунок

VAVANЫЧ Пт май 20, 2011 4:42 pm

C какого диаметра форсунок начать настройку на ниссан максима 3 литра 220 л.с.(араб).ГБО : томасетто арктик АТ09,STAG-300.форсунки дигитроник

VAVANЫЧ   Сообщений: 5Зарегистрирован: Пт май 20, 2011 4:38 pmОткуда: ОМСК

Re: расчёт форсунок

ww Пт май 20, 2011 7:03 pm

Давление 1 Бар и форсунки 2.4 мм

Нельзя найти то-что не потерял.

ww Site Admin   Сообщений: 1044Зарегистрирован: Пт авг 31, 2007 10:20 amОткуда: Москва

Re: расчёт форсунок

VAVANЫЧ Сб май 21, 2011 8:58 am

не много? или много не бывает. сейчас 1.8 и ощущение что не хватает на низах

VAVANЫЧ   Сообщений: 5Зарегистрирован: Пт май 20, 2011 4:38 pmОткуда: ОМСК

Re: расчёт форсунок

ww Сб май 21, 2011 10:28 am

Кроме ощущений еще цифры не плохо увидеть. Время впрыска бензина, время впрыска газа, давление,

Нельзя найти то-что не потерял.

ww Site Admin   Сообщений: 1044Зарегистрирован: Пт авг 31, 2007 10:20 amОткуда: Москва

Re: расчёт форсунок

VAVANЫЧ Пн май 23, 2011 7:14 pm

вот сфотал на телефон.это после того как мне поставили прошивку с адаптацией версия 7.0.0.2.если не ошибаюсь.После пробега 250 км по карте всё идеально,но дёргается на низах и всё тут . Поменял сегодня свечи NGK BKR5E (зазор 0.8 горячие).эти данные до замены свечей. давление газа 1,49 ато на фото плохо видно

Вложения

VAVANЫЧ   Сообщений: 5Зарегистрирован: Пт май 20, 2011 4:38 pmОткуда: ОМСК

Вернуться в Газовое оборудование

Регулировка

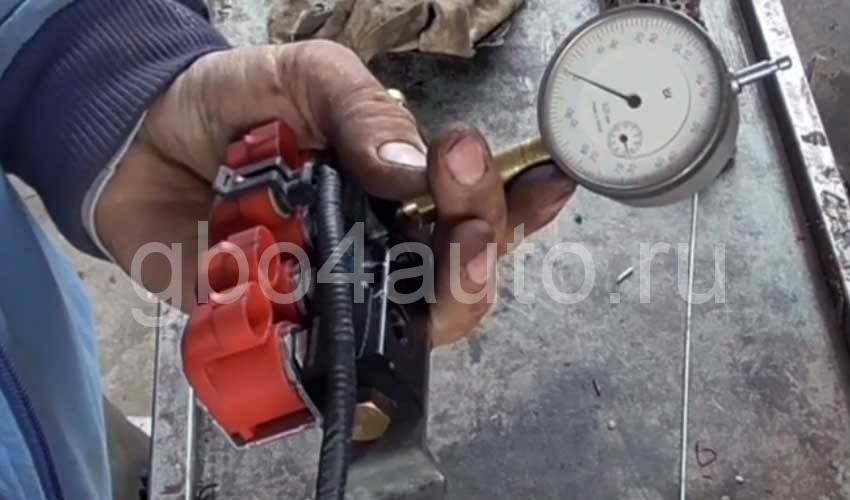

Далее установить удлинительный шток и закрепить с помощью переходной втулки индикатор часового типа на рампе.

  • Проверить наличие касания удлинительного штока и штока газового инжектора. Если стрелка прибора начинает двигаться то значит, что соприкосновение достигнуто.
  • Выставить «0» на приборе — индикаторе. Подать на регулируемую деталь питание продолжительностью до 1 сек.

Не подавать питание более чем 1 секунду, это может привести к выходу из строя детали, которая регулируется!

  • Записать значение полученное на индикаторе часового типа в результате измерения.
  • Проделать вышеизложенное для всех газовых распылителей двигателя, записывая значения.

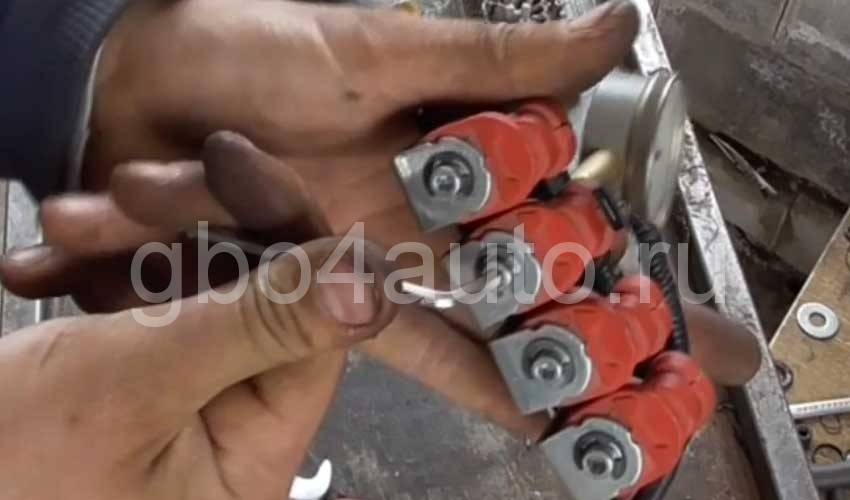

  • Далее, с помощью винта с внутренним шестигранником, расположенном на торце электрической катушки, устанавливаем необходимый ход штоков.  Вращая по часовой стрелке — уменьшаем ход штока, и наоборот, если вращаем против часовой стрелки — увеличиваем ход. Выставляем одинаковый ход штоков, но не более 0.7 мм, согласно рекомендаций фирмы Valtek.

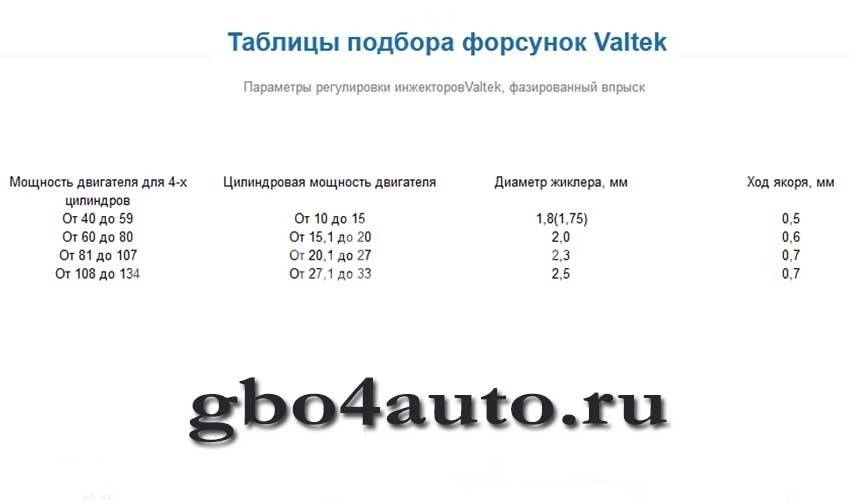

Ниже представлена таблица регулировки хода якоря в зависимости от мощности двигателя.

После проведения регулировок всех газовых форсунок измерения необходимо провести повторно. И в случае необходимости подкорректировать для получения одинакового хода всех инжекторов.

После получения нужного результата вкручиваем назад жиклеры и устанавливаем собранную рампу назад в автомобиль. Подключаем все магистрали, открываем расходный вентиль на баллоне, обмыливаем систему и включаем зажигание. При выявлении утечек газа в обязательном порядке их устраняем.
