Изготавливаем фаркоп на Рено Логан своими руками: две модели чертежа с размерами

Процесс изготовления

Можно также воспользоваться и видео инструкцией. Как было замечено, изготовление и установка фаркопа для авто Renault Logan не вызывает особых сложностей. Для этой цели вооружаемся:

• шлифовальной машиной (болгарка);
• сварочным агрегатом;
• прилагаемыми ниже чертежами (потребуется опыт в их чтении).

На рис.1 представлен общий план уже изготовленного рассматриваемого изделия.

Чертеж на рис.2. В роли базового элемента позиционирована силовая балка, посредством которой усилие, прилагаемое к крюку, трансформируется на кузовные панели.

Рис. 3. Изображен боковой кронштейн, служащий для крепления основной балки к кузову.

Рис.4. Следующая немаловажная деталь – крюк. Он необходим для зацепления трейлера. Изготовить этот элемент можно из подходящего отрезка трубы, который подвергают изгибанию до требуемого радиуса с помощью трубогибочного устройства. В завершении к торцу изогнутой трубы привариваем шаровой наконечник.

На чертеже (рис. 5) видим конструктив фланца.

На рис.6. показаны нюансы щеки. Она помогает надежно зафиксировать крюк на поверхности балки.

На обозначенных чертежах можно увидеть отсутствие дефицитных позиций. Все элементы изготавливаются собственноручно из доступных материалов. Если вы засомневались в собственных силах, приобретайте готовое изделие. Это позволит запастись дополнительной уверенностью в надежности при транспортировании тяжелых прицепов.

В продаже фаркоп укомплектован всем перечнем железных деталей, набором крепежных элементов и электрической частью.

Типы фаркопов

У любого типа в комплекте нескольку крупных узлов

Основных видов фаркопов, которые вы можете установить на Рено Дастер или Логан несколько:

• съемный. С его помощью можно улучшить эстетические данные собственного автомобиля. Он довольно надежен, и его можно легко демонтировать с машины, правда, и цена его вдвое выше стандартного. Устанавливать его вовсе несложно благодаря специальной раме с отверстиями для посадки;
• стандартный. Легко привинчивается или даже приваривается к кузову транспортного средства. Больше подходит для крупных авто, чем для малолитражек;
• фланцевый, с 4-мя или 4-мя посадочными отверстиями. Для его монтажа понадобится наличие специальной площадки.

Нюансы при установке для версий 2WD и 4WD

Для Дастера подходит фаркоп, который удерживается на четырёх винтах М10 (см. фото). Каждый винт продевают во втулку, которую устанавливают из салона. Стандартная длина втулок – 53-55 мм, и втулка должна оканчиваться шайбой.

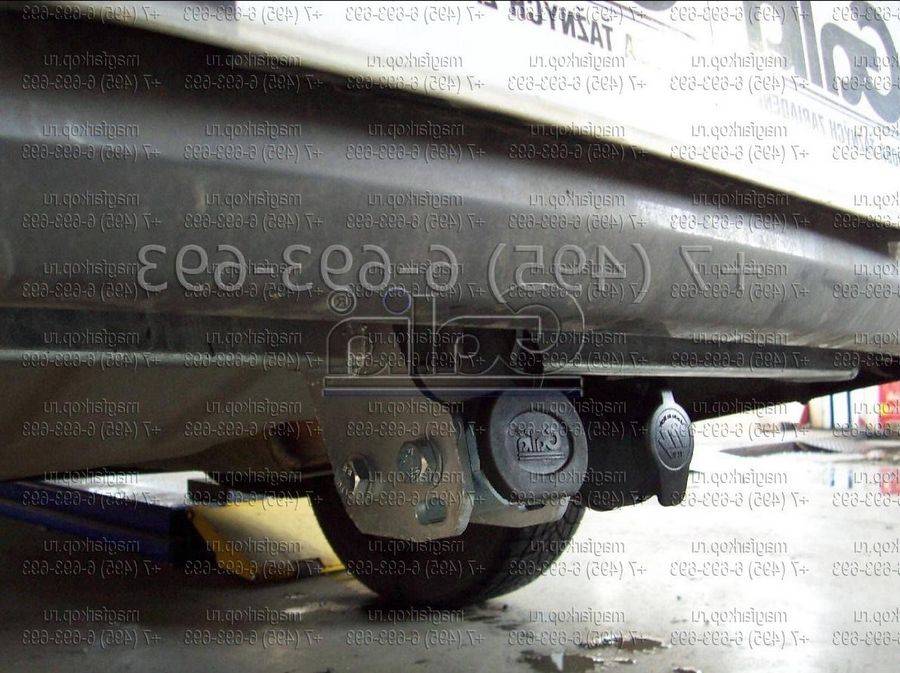

Один из фирменных фаркопов Дастер-Логан

В кузове уже просверлены отверстия, и расстояние между ними равно 240 мм. А дистанция между кронштейнами составляет 890 мм. Возможно, зная эти цифры, читатель решит сделать фаркоп на Рено Дастер своими руками.

Переднеприводный вариант фаркопа

Почти все фаркопы, подходящие для версии 4х4, совместимы и с моноприводным Дастером. Только монтаж не идёт без доработок. Спиливают «язычок бампера», но чаще делается прямоугольный вырез. Чертёж этого выреза должен идти в комплекте фаркопа. Можно изготовить и самодельный фаркоп по нашим чертежам.

Чертёж из инструкции по монтажу

Бампер обычно снимают затем, чтобы доработать его. А вообще фаркоп устанавливается без демонтажа штатных устройств. Но это относится к версии 2WD.

В продаже можно найти конструкцию, совместимую с бампером Дастера 2WD. Проследите за тем, чтобы сама эта конструкция не мешала «запаске». Часто приходится выбирать, чем пожертвовать – бампером или запасным колесом.

Кое-что из импорта

Будет сложно найти вариант, не мешающий ни тому, ни другому. Но такие варианты существуют тоже.

Доработка автомобиля с полным приводом

Вообще установка фаркопа на Рено Дастер состоит из двух этапов: прикручиваем «щёчки» (кронштейны) и устанавливаем на них балку. Так вот, при монтаже балки приходится снимать одну деталь. Вернуть её обратно не получается, а называется она «защитный экран».

Тепловой экран глушителя

По отзывам владельцев, эксплуатировать авто без защитного экрана можно бесконечно долго.

Советы по изготовлению и эксплуатации фаркопа

Фаркоп для Дастера, можно приобретать в магазине или изготавливать самостоятельно. ладельцу авто будет полезно получить следующую информацию, касающуюся особенностей изготовления, эксплуатации или установки этого дополнительного элемента:

Когда вы будете закручивать болты и крепления прицепного устройства для Renault Duster, имеющего 4WD, нужно одновременно тянуть фаркоп по направлению назад.
Не пренебрегайте правилом обязательной смазки вкручивающихся деталей, для этого используйте антифрикционные пластичные смазки циатим или литол.
При самостоятельном изготовлении фаркопа можно приварить шар в обход или по центру (по отношению к креплению, на котором будет держаться фаркоп-шар).
Перед установкой фаркопа следует также учесть законность вносимых изменений: важно, чтобы он не мешал прочтению заднего номерного знака авто.

Подбор фаркопа для Рено Дастер с целью последующего прикрепления прицепа может стать не менее сложной задачей, чем самостоятельное его изготовление по размерам и вкусу владельца (водителя) авто. Именно поэтому никакой из вариантов не является более предпочтительным: оцените все «за» и «против» каждого из способов и — за дело!

Конструкция фаркопа

Прежде чем описывать конструкцию этого механизма, нужно определить, что же это такое. Фаркоп, по своему назначению, является прицепным устройством. Он применяется для сцепки машины с прицепом. На него можно установить багажник под велосипед и другие предметы. Прицепное устройство состоит из двух узлов — несущей рамы и соединительного механизма. Несущая рама крепится непосредственно к кузову машины. Соединительный механизм, по внешнему виду, напоминает крюк, у которого один конец имеет форму шара, а другой крепится к раме. В любом магазине можно приобрести устройство, изготовленное из хромированной стали. Многие водители склонны расценивать его, как элемент тюнинга.

Следует подчеркнуть, что фаркоп считается модельным изделием. Другими словами, для каждой модели выпускается конкретное приспособление.

Все они подразделяются на определенные группы. Если говорить про Рено Логан, то для этой модели подходит прицепное устройство типа А. Оно рассчитано на перевозку груза весом до 1.5 тонн. В магазинах имеется большой выбор прицепных устройств. При покупке нужно четко представлять себе условия, в которых оно будет эксплуатироваться. Главным параметром при этом служит масса груза, который планируется перевозить.

Детали фаркопа на Рено Логан

Фаркоп конструкции А самый простой и неприхотливый. Рассчитан на перевозку груза до 1500 кг. Вариант В — это полуавтомат на гайке с такой же грузоподъемностью. С — съемный полуавтомат на эксцентрике. Прицепное устройство типа F изготовляется по технологии ковки, с двумя отверстиями для монтажа. С его помощью можно перевозить груз до 2000 кг. Тип G так же кованный, но для крепления имеет 4 отверстия. Есть еще одна категория изделий, но она обладает низкой надежностью. Низкой, потому что ее сборка производится с помощью сварки. Выбирая фаркоп для своей машины, нужно знать и учитывать перечисленные выше особенности.

Прицепное устройство для прицепа своими руками

Сделать собственноручно прицепное устройство для легкового автомобиля можно при помощи болгарки и сварочного аппарата. Мы приводим основной алгоритм процесса изготовления:

• демонтируйте задний бампер;
• найдите отверстия, которые ведут внутрь пустот лонжеронов;
• измерьте длину отрезка между найденными отверстиями;
• по полученной длине отрежьте участок стальной трубы 50х50 мм;
• сделайте отметку на середине заготовки;
• возьмите два куска листовой стали толщиной 5 мм размером 20х7 см и с краю каждой проделайте отверстия размером 5 см;
• полосы посадите на трубу отверстиями и приварите – расстояние должно позволять поставить между ними сцепной крюк с шаром;
• закрепите крюк гайками и болтами на 10;
• далее переходим к работе над прикреплением к лонжеронам – на торцы наварите стальные полосы толщиной 5 мм и размером 30х7 см. Направление должно быть противоположным к крюку, а с кронштейном крюка должен получиться угол 900;
• эти полосы вставьте в лонжероны;

Как правильно сделать самодельный фаркоп для своего автомобиля

• в задних лонжеронах и вставленных пластинах высверлите отверстия диаметром 12 мм;
• к ним приварите гайки того же размера;
• возьмите пластину толщиной 3 мм и разметьте отверстия под розетку, после чего просверлите их;
• приварите пластину к кронштейну крюка, установите на неё розетку.

Изделие готово – можете устанавливать его и подключать к электросети машины.

Установка фаркопа на Хендай Солярис

Что входит в комплект ТСУ

Поскольку Дастер выпускается на той же самой платформе, что и Логан, порядок установки ТСУ на обе эти машины будет аналогичным. Производителем уже были предприняты шаги, чтобы максимально облегчить задачу самостоятельной установки и вы можете не тратить кучу денег обращаясь к официальным дилерам, а можете сами приобрети детали с авторазбора для авто по выгодным ценам!

К ТСУ прилагается описание узлов и деталей

Конструктивно фаркоп Дастера включает в себя следующие основные элементы:

• балка поперечная;
• пластины боковые;
• крюк прицепной и его шаровая головка;
• электророзетка;
• соединительные провода;
• элементы крепежа (гайки и болты).

Это интересно: Рено Каджар 2021 года — цены, старт продаж в России

Особенности установки

Теперь поговорим о том, как установить тягово-сцепное устройство своими руками. Ничего особо сложного в этой процедуре нет. Логан отлично адаптирован под монтаж фаркопа. Наибольшую сложность для неопытного автовладельца будет представлять проводка и электрика.

Но имея под рукой необходимые чертежи с размерами, заводские схемы и инструкции, работа пройдет весе ло, быстро и завершится приятной усталостью.

Предположим, что у вас есть Рено Логан 2014 года выпуска, то есть новое поколение. И вы выбрали себе подходящий фаркоп со всеми комплектующими, которые идут вместе с ТСУ при покупке. Остается загнать машину на яму, собрать набор отверток и ключей, и приступить к работе.

Фото и видео материалы вам в помощь. Предлагаю рассмотреть поэтапно особенности самостоятельного монтажа тягово-сцепного устройства на Логан.

• Прочитайте инструкцию производителя фаркопа, возьмите заводскую схему и держите ее всегда перед глазами, чтобы можно было отслеживать правильность проводимых операций;
• Очистите багажник от всего лишнего. Бардак вам там не нужен. А для его устранения всего можно выбрать органайзер. О них я уже писать ;
• Снимите подвесы вашего глушителя примерно от середины авто, включая крепежи у самого выхлопа. Может потребоваться смазка для демонтажа прикипевших элементов;
• Отсоедините глушитель. Полностью снимать его не нужно. Просто оставьте на задней балке;

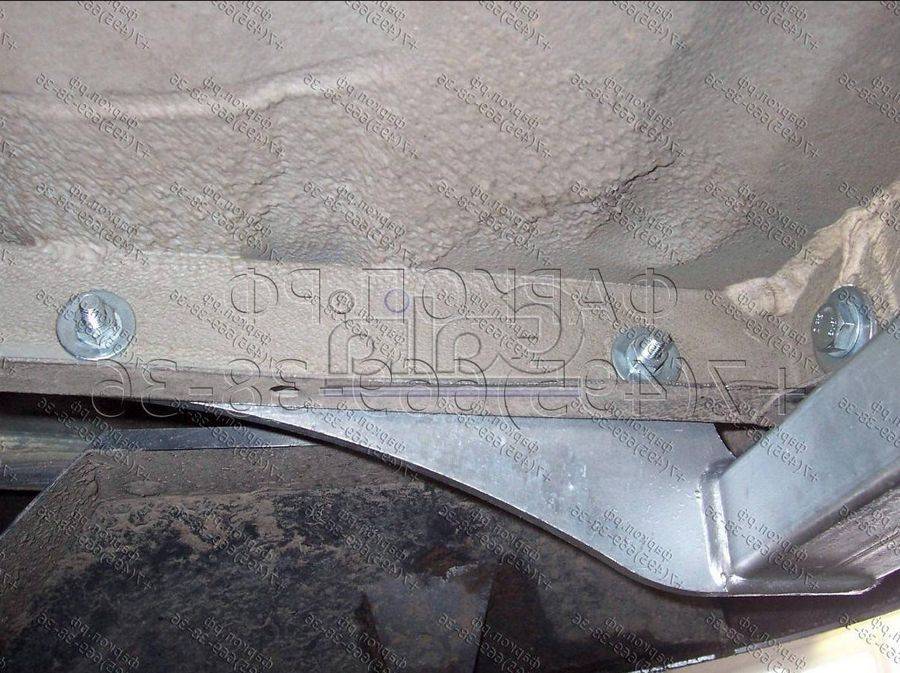

• На лонжеронах внутри багажника должны быть технологические отверстия. В Рено их специально предусмотрели. Вытащите оттуда заглушки плоской отверткой;
• В лонжероне есть отверстия, закрытые защитной пленкой. Крестовой отверткой надавите на них. Пленку порвали. С противоположной стороны делается аналогичная процедура;

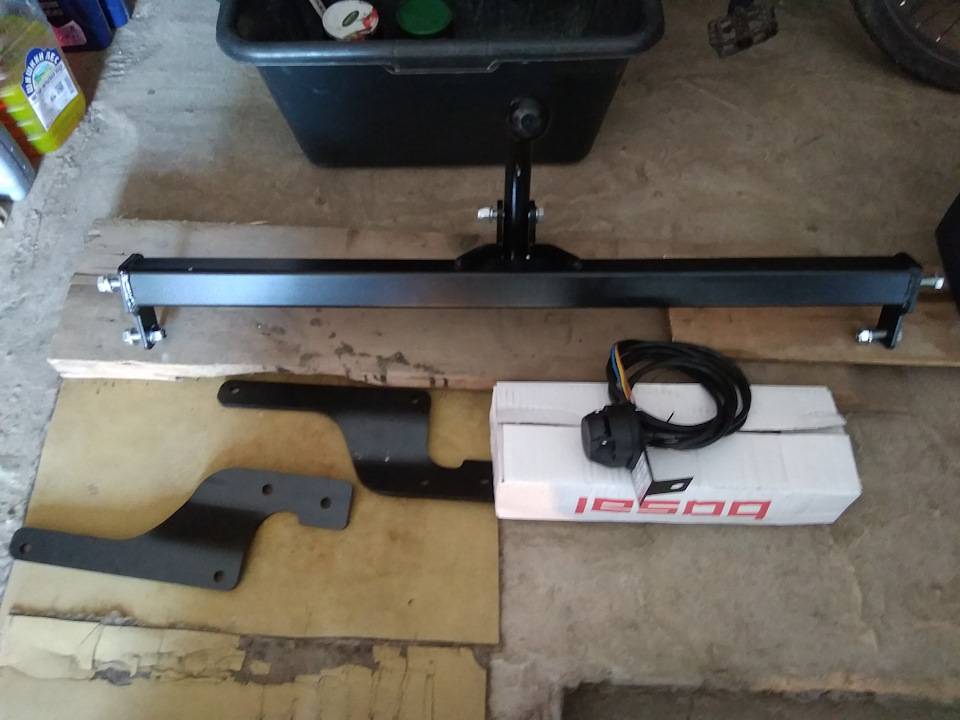

• Соберите свой купленный фаркоп согласно схеме производителя. Сборка начинается с боковых пластин. Пока не затягивайте все болты слишком сильно;
• Выберите оптимальную позицию для сцепного шара. Он обязательно ставится так, чтобы оказался параллельно продольной оси автомобиля;
• Теперь наступила очередь монтировать буксировочный крюк. Здесь тоже ничего сложного;
• Далее устанавливается площадка, необходимая для розетки фаркопа;

• Пройдитесь по всей конструкции своим орлиным взглядом. Если все ровно, тогда смело затягивайте болты;
• Возвращайте свой глушитель на место;
• Отключите минусовую клемму с аккумулятора, поскольку пора устанавливать электрическую составляющую;
• Для этого убирается запаска, а под обшивкой находится отверстие для проводов. Его закрывают пластиковой заглушкой;
• Шлейф подключите через штепсельную розетку к соединительным клеммам в багажнике. Здесь все делайте согласно схеме проводки вашей машины. Перепутав провода, вы рискуете столкнуться с коротким замыканием, и не только;

• Зафиксировав контакты на колодке с клеммами, подключите ее к бортовой сети, следуя определенной последовательности;
• Не забывайте про блок согласования для ТСУ для новых версий Логана, иначе бортовой компьютер будет выдавать постоянные ошибки, и вы не сможете управлять световым оборудованием прицепа.

Вообще в комплекте к каждому ТСУ идет подробная и понятная инструкция. Универсальных руководств по подключению, как таковых, не существует.

Не смотря на то, что в магазинах продаются фаркопы на любую машину, сделать фаркоп своими руками гораздо проще, быстрее и дешевле, чем дожидаться доставки, а потом посещать автомастерскую для его установки.

Само изготовление фаркопа дело не сложное, главное уметь пользоваться болгаркой и сваркой.

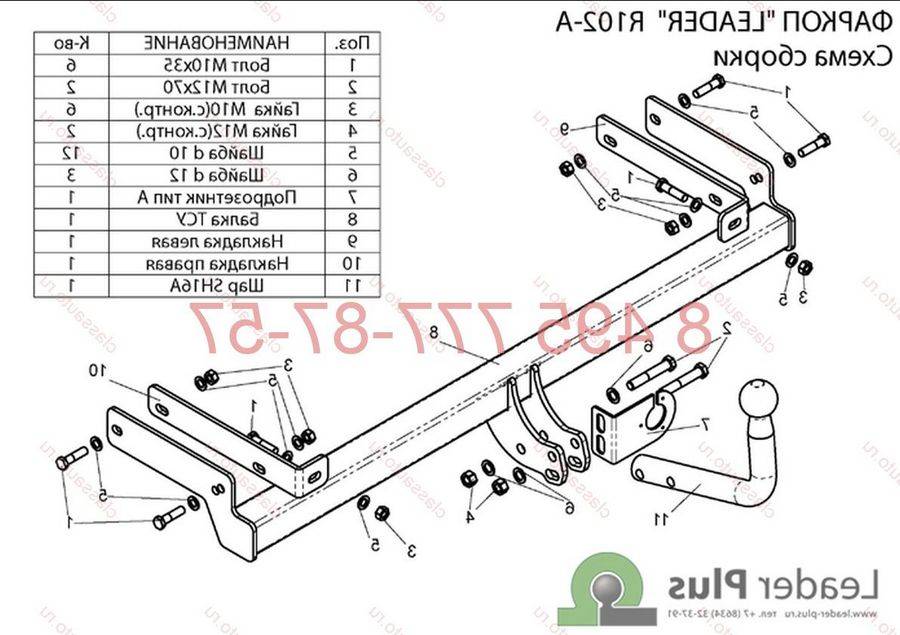

Посмотрите на сборочный чертеж самодельного фаркопа на Рено Логан, согласитесь – его не трудно сделать своими руками!

Для изготовления потребуются чертежи.

44 posts in this topic

Ремонт доработка цепи фары заднего хода Renault Logan путем установки. Не работает магнитола и прикуриватель Рено Логан, Сандеро, Дастер.

Заглохла машина Renault Logan, поиск неисправности..

Реле на фары, стартер и обогрев заднего стекла стоят, как на всех других автомобилях. Контрольные кузовные размеры Схемы электрооборудования.. Home Renault Megane А — Плавкий предохранитель фонаря заднего хода На схеме электрооборудования Волга ГАЗ можно найти интересующие вас. Выключатель света заднего хода; S30 — Выключатель сигналов торможения;.

Блок управления приборами двери в задней правой двери.

Фаркоп на Рено Логан своими руками: чертежи с размерами, фото

Сейчас все с готовым евроразьемом,схем в инете валом. Это и есть штекер для подключения проводки от прицепа — в оригинальном.

Есть в жизни цветная схема электро проводки Кашкая. Этот же разъём на Рено Логан, и он тоже пежо-ситроен Согласно схемы — задний ход на вариаторе работает как на картинке.

Фонарь заднего хода 4 ответов ; Пляски с бубном у стеклоподъемников. У меня что при движении впере что назад постоянно горят огни заднего хода! Представляем вашему вниманию электрические схемы на. Схема соединений заднего жгута проводов кузова.. Новый Рено Сандеро для российского рынка получит 1. Проверка и замена датчика-выключателя огней заднего хода. Производство автомобиля Renault Logan начато в апреле г. Трансмиссия выполнена по переднеприводной схеме, приводы.

Именно благодаря им при замыкании не выгорает вся проводка.

Давайте рассмотрим схему предохранителей на ВАЗ , , F19, 10, Лампа заднего хода, контроль исправности стоп сигнала. Схемы электрооборудования с фотографиями для Рено. Выключатель света заднего хода механическая коробка передач Renault Logan с года выпуска. Выберите свободный ход педали.

Рукастым, изготовление фаркопа своими руками.

Расположение предохранителя в реле показано на схеме слева. Служит он для защиты цепи Рисунок схемы комутации света заднего хода Рено-Логан. Электрическая схема подключения взято отсюда http: Проводка генератора исключая обмотку возбуждения, которая активируется после. Снятие и установка подушки безопасности водителя — Рено логан. Если в передние отверстия которые ближе к салону , болт входит свободно, то в отверстия ближе к бамперу болты приходится вкручивать по резьбе.

Юзаем два гаечных ключа накидным будет удобней. Возможно, это зависит от бампера у меня не родной, а тайваньский, от фазы, хотя машина 4-й фазы.

В результате бампер будет чуть-чуть топорщиться прямо под буксировочной заглушкой: После установки кронштейнов прикручиваем к ним поперечную балку четыре болта М12 под ключ на И ещё надо вкрутить «продольные» болты, обозначенные на следующем фото: Этот «продольный» болт тоже пролезает с трудом из-за несоосности отверстий. Также без снятия бампера крайне неудобно накидывать шайбу и гайку на этот болт с задней стороны тут пригодятся навыки слесаря-гинеколога. Теперь прикручиваем крюк с шаром двумя длинными болтами, добавив две металлический вставки из комплекта фаркопа.

Кстати, ещё будут нужны втулки.

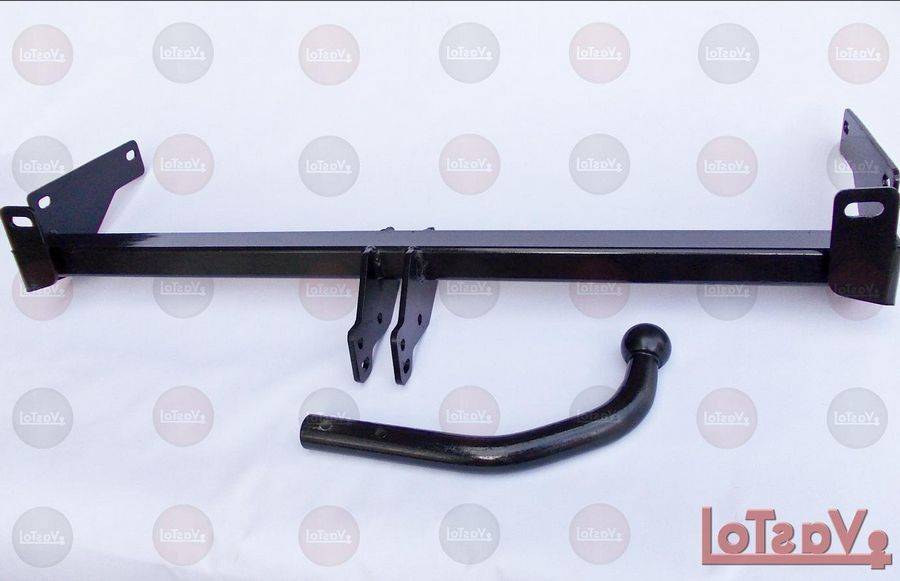

Их размеры приведёны в главе 4. Самая важная деталь фаркопа Диаметр шара, показанный здесь, является стандартным — 50 мм. Технологию изготовления мы не рассматриваем. О его установке читайте дальше.

Самоделка для авто из первого поколения Тем, кто не умеет пользоваться сваркой, об изготовлении чего-то подобного проще забыть. Толщина стального листа должна быть не менее 3 мм. Толщина стенок балки — 2,5 мм. Точнее, меняется форма кронштейна.

А ещё, сам кронштейн был удлинён. Техника монтажа фаркопа к кузову Нужно изготовить четыре втулки, таких, как на чертеже. Фаркоп из любого проекта собирают на болтах и гайках М Ну а крепят его винтами М10x

Чтобы приступить к монтированию, требуется освободить багажник от ненужных вещей, а заднюю часть автомобиля Рено Логан – поднять. Далее процесс заключается в следующем:

1. Извлеките подвесы глушителя. Начинать следует с середины автомобиля, а затем и у самого элемента.
2. Снимите резиновые заглушки. Они располагаются в лонжеронах в багажнике. Их можно слегка поддеть с помощью плоской отвёртки.
3. Поиск отверстий в лонжероне. Для этого требуется с помощью крестовой отвёртки выдавить их на внутреннюю часть багажника.
4. Сбор фаркопа. Проводить процедуру следует строго по инструкции. Туго затягивать болты не рекомендуется, потому что сначала требуется установить боковые пластины, а затем балку.
5. Установка буксировочного крюка. Этот элемент монтируют после того, как затянули болты.

Как смонтировать устройство?

Как установить правильно, пошагово? Для самостоятельного монтажа элемента на Рено Логан устанавливаем авто на эстакаду. Отлично подойдет также яма, а в ее отсутствие вывешиваем заднюю ось с помощью домкратных устройств. В последнем варианте прибегаем к обязательному использованию противооткатных упор.

Инструмент

Для работы используем:

• отвертку со шлицевым профилем;
• ключи с типоразмерами: «8»; «17» и «19».

Перед началом монтажных манипуляций целесообразно будет освободить багажное отделение от непотребных вещей, что существенно повысит удобство «операции».

1. Снимаем патрубок глушителя с резиновых подвесок. Для этих целей нажимаем на корпус глушителя в направлении вниз, затем в растянувшейся подвеске обнаруживаем появившееся отверстие. В него просовываем отвертку, предварительно смазанную в солидоле, и снимаем глушитель, уложив его в последствии на балку задней оси Рено Логан.

Важно! После демонтажа глушителя его посадочный кронштейн и подвеску с особой тщательностью очищаем от следов солидола, поскольку данные элементы при обратном монтаже должны быть обязательно сухими!

1. Далее переходим внутрь багажника Рено Логан. На внутренней поверхности «щек» находим пластиковые заглушки, которыми затампонированы технологические отверстия на поверхности лонжеронов. Применив отвертку, легко демонтируем данные элементы.
2. Аналогичную операцию повторяем под автомобилем Рено Логан. С нижней части отверстия тщательно замаскированы посредством заводской самоклеящейся ленты. После ее прорыва отверткой нелишней будет антикоррозийная обработка контуров отверстий посредством специального средства (например, мастики).
3. Теперь навешиваем на болты ранее указанные силовые пластины, на которые крепим силовую балку.
4. Полную затяжку всех болтов осуществляем только после 100-процентной сборки, именно такой и должна быть установка фаркопа. Если конструкция не самостоятельного изготовления, а приобретена, то ее монтаж выполняем в соответствии с алгоритмом, обозначенным в прилагаемой инструкции.
5. Электрическая схема не является сложной, поэтому ее монтаж не вызывает каких-либо затруднений. Для безошибочной разводки достаточно будет прибегнуть к разборке левой фары кормы с целью изучения особенностей коммутации. Из указанной фары можно вывести кабели для подключения ламп: габаритов, тормозов и левого поворота.
6. Подключение указателя правого поворота реализуем посредством коммутации с правой фарой авто.

Теперь вы знаете, как установить фаркоп. Если монтируется фаркоп, произведенный в условиях промышленного предприятия, на автомобиль Renault Logan то рекомендуется не выполнять крепление к нему розетки для коммутации прицепного электрооборудования. Ведь потребность в ней возникает только во время буксировки.

Сейчас читают: Почему не заводится двигатель Рено Логан: ищем причину

Во всех остальных случаях она подвергается риску механического повреждения. Более оптимальной и безопасной мерой будет подключение розетки к бортовой сети посредством удлиненного отрезка кабеля с расположением в багажном отсеке. Фиксировать ее на штатном месте рекомендуется при необходимости.

Фаркоп – дополнительное тягово-сцепное оборудование, предназначенное для сцепки автомобиля с различным кузовом и прицепа. Состоит из несущей рамы, которую прикрепляют к кузову авто, и соединительного крюка с шаром (диаметр – 50 мм). Конструкция фаркопа регламентируется Госстандартом 28248-89. Выбор тягово-сцепного устройства зависит от марки и модификации авто.

Renault Logan – французский бюджетный автомобиль класса “В”. Основное производство находится на заводе в Румынии, однако с 2005 г. модель выпускают и в России (на базе предприятий “Афтофрамос” и “АвтоВАЗ”). Задумывался в качестве компактного семейного авто для развивающихся стран: предусмотрен клиренс, продумана конструкция днища. В 2004 г. компания представила модель с кузовом седан.

В 2007 и 2021 г. модель пережила модификации. Внутреннее пространство стало более эргономичным, увеличилось качество сборки, антикоррозийного покрытия и отделки салона. В разных странах пятиместная машина продаётся под разными марками: Renault, Nissan или Dacia.

Renault Logan 1.4i Road Cruiser › Logbook › Фаркоп Bosal 1418-A, установка

Решил я расширить функциональные возможности своего автомобиля прицепом, т.к. скоро намечается вывоз урожая с дачи.

По характеристикам и отзывам выбор фаркопа остановил на проверенном производителе Bosal, модель фаркопа 1418-A для логана 1-й и 2-й фазы (с электрикой в комплекте).

Процесс установки фаркопа на Логан замечательно расписан у Wulf-moto в записи www.drive2.ru/l/1986693/Я отмечу только основные моменты.

1. Работать намного удобнее вдвоем. Я работал один и здорово намучился. Особенно в момент затягивания крепежа к лонжеронам кузова. Одному это делать КРАЙНЕ неудобно (и вообще возможно, только если Вы с длинными и цепкими руками).

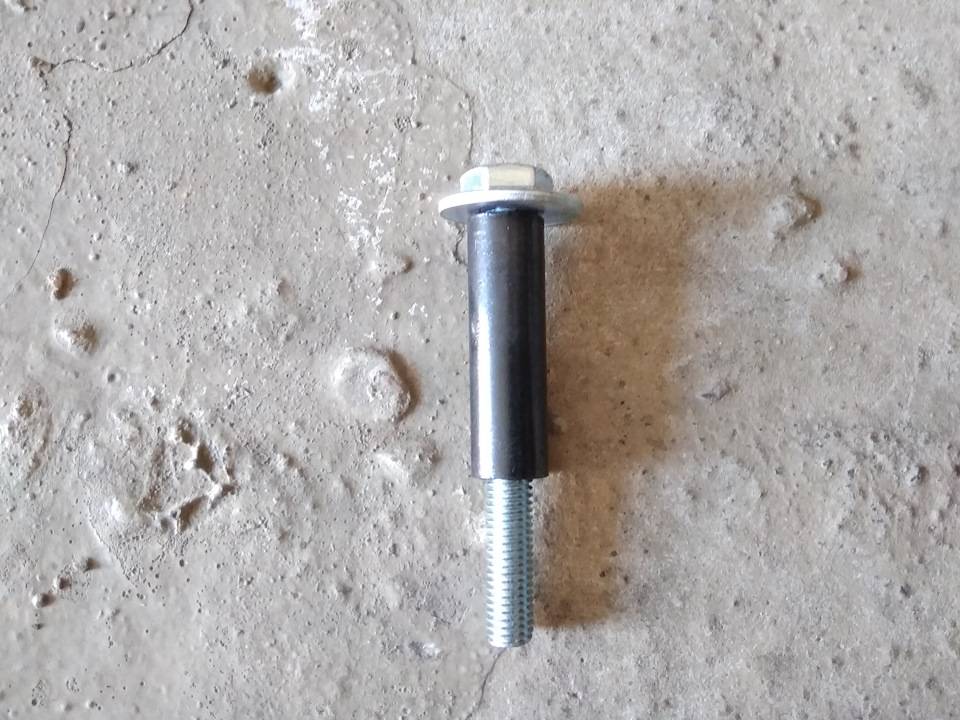

2. Крайне желательно закрепить дистанционные втулки на болте, входящем в лонжерон, например, подложив под них кусочки изоляции провода. Иначе, одно неловкое движение, и втулки останутся в лонжеронах (скорее всего, навсегда).

3. Поперечная балка достаточно тяжела по весу, особенно, при работе в одиночку — при установке мне помогала табуретка, на которую клал противоположный конец балки, пока прикручивал.НЕ ЗАТЯГИВАЙТЕ болты, пока не собрали 2 крепления к лонжеронам и поперечную балку. Собрав, затягивайте поочередно с каждой стороны.

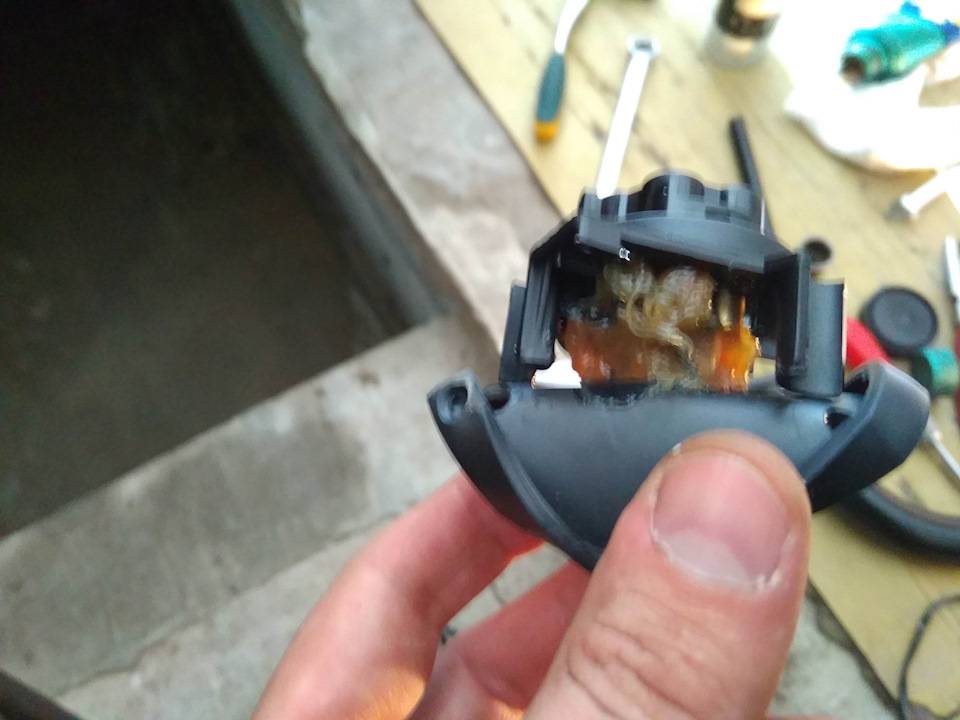

4. Розетку фаркопа на профильных форумах советуют набить литолом с внутренней стороны для предотвращения окисления контактов и увеличения срока службы. Я последовал этому совету. Более того, обмазал контакты и с внешней стороны.Если мера не оправдает себя, перенесу розетку в багажник и буду доставать ее на улицу только при перевозке прицепа.

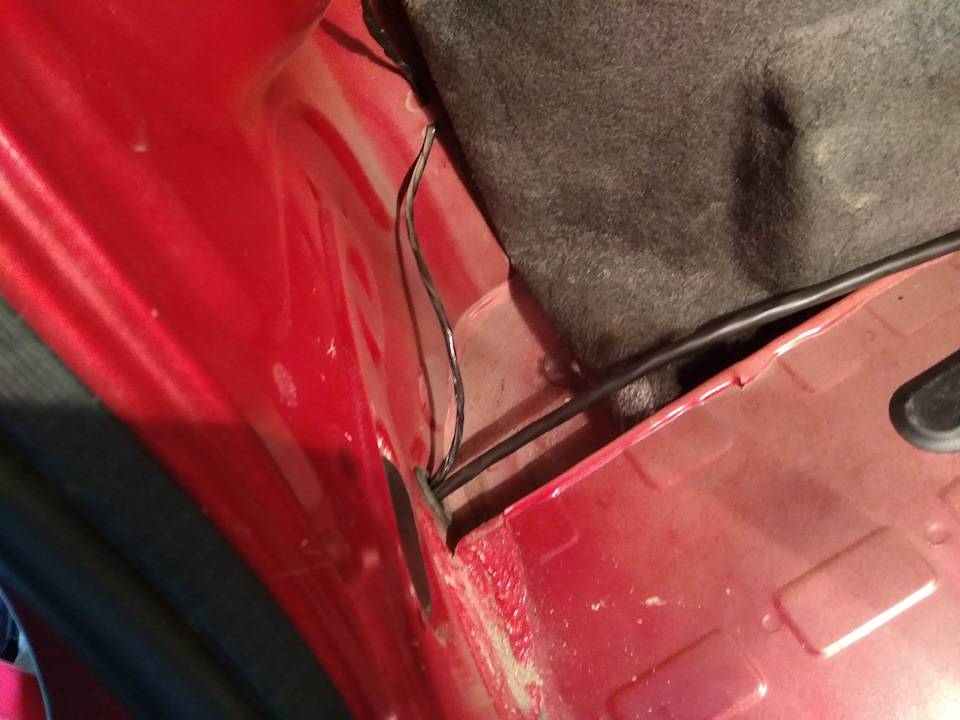

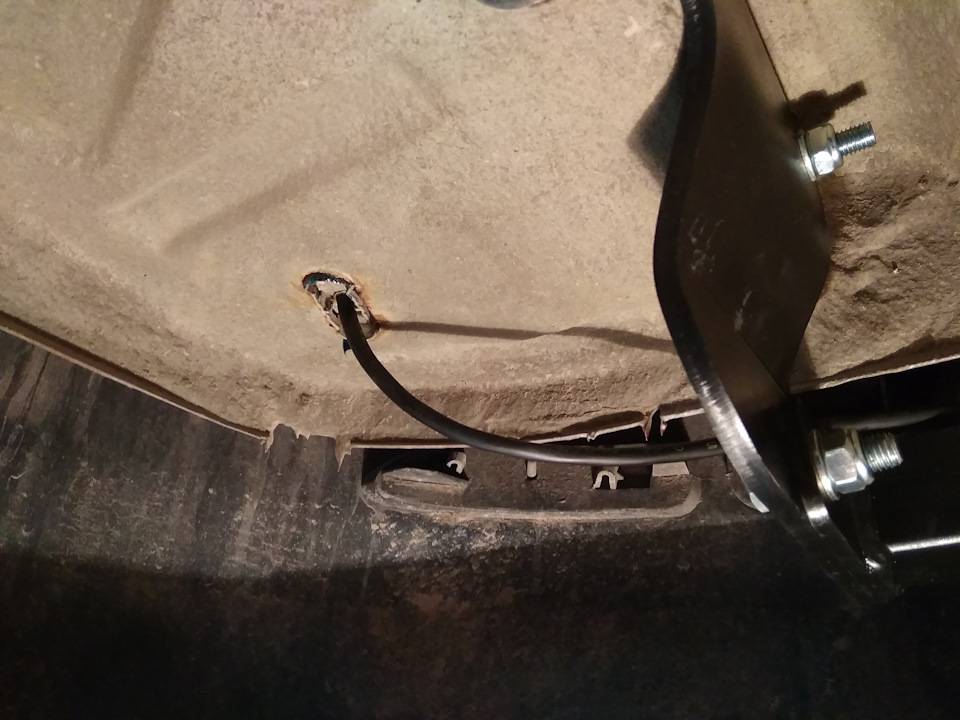

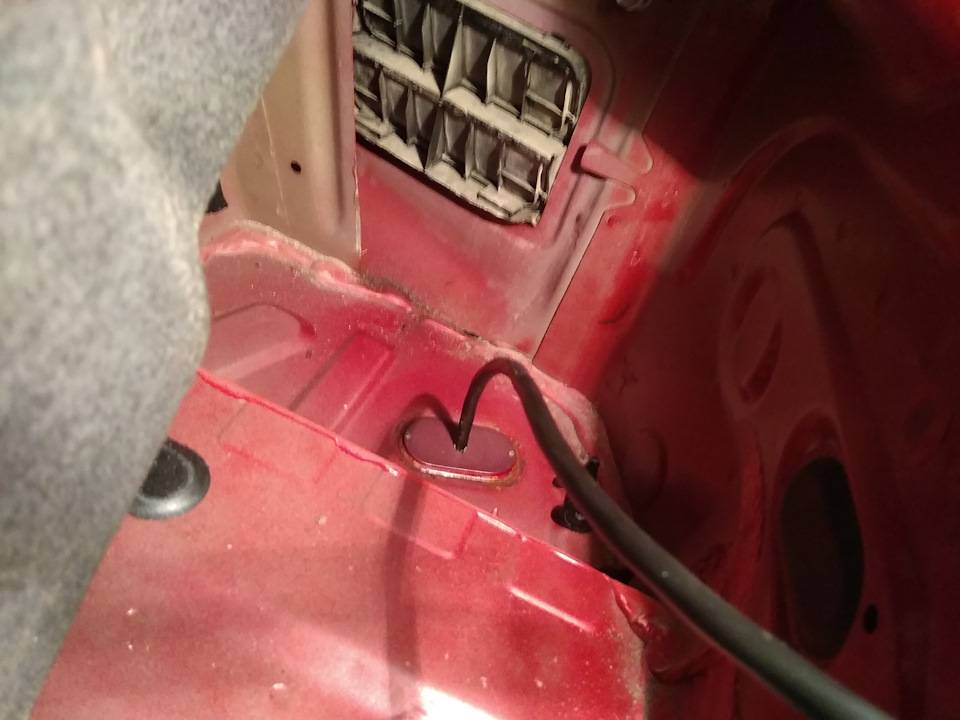

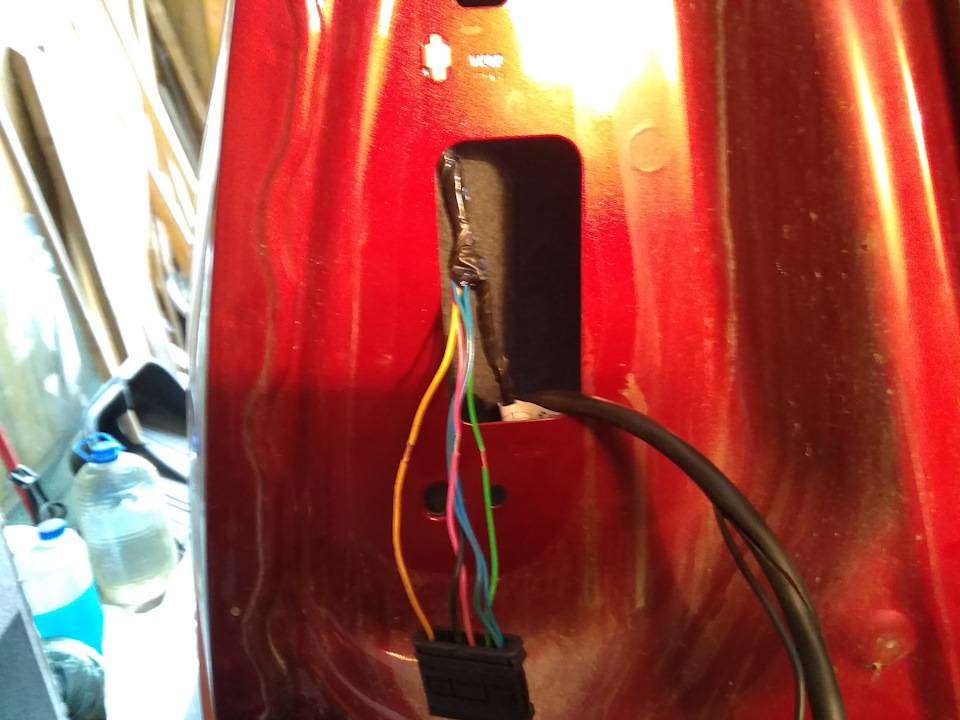

5. Комплектная проводка подключается на оба фонаря.С левого берется: сигнал поворота, сигналы торможения, противотуманный фонарь и масса.С правого — сигнал поворота, габариты и подсветка номера.Я протянул провода по верху поперечной балки, закрепляя стяжками. Слева — вывел в багажник через резиновую заглушку для провода подсветки номера, справа — проделав отверстие в заглушке в “кармане” багажника.

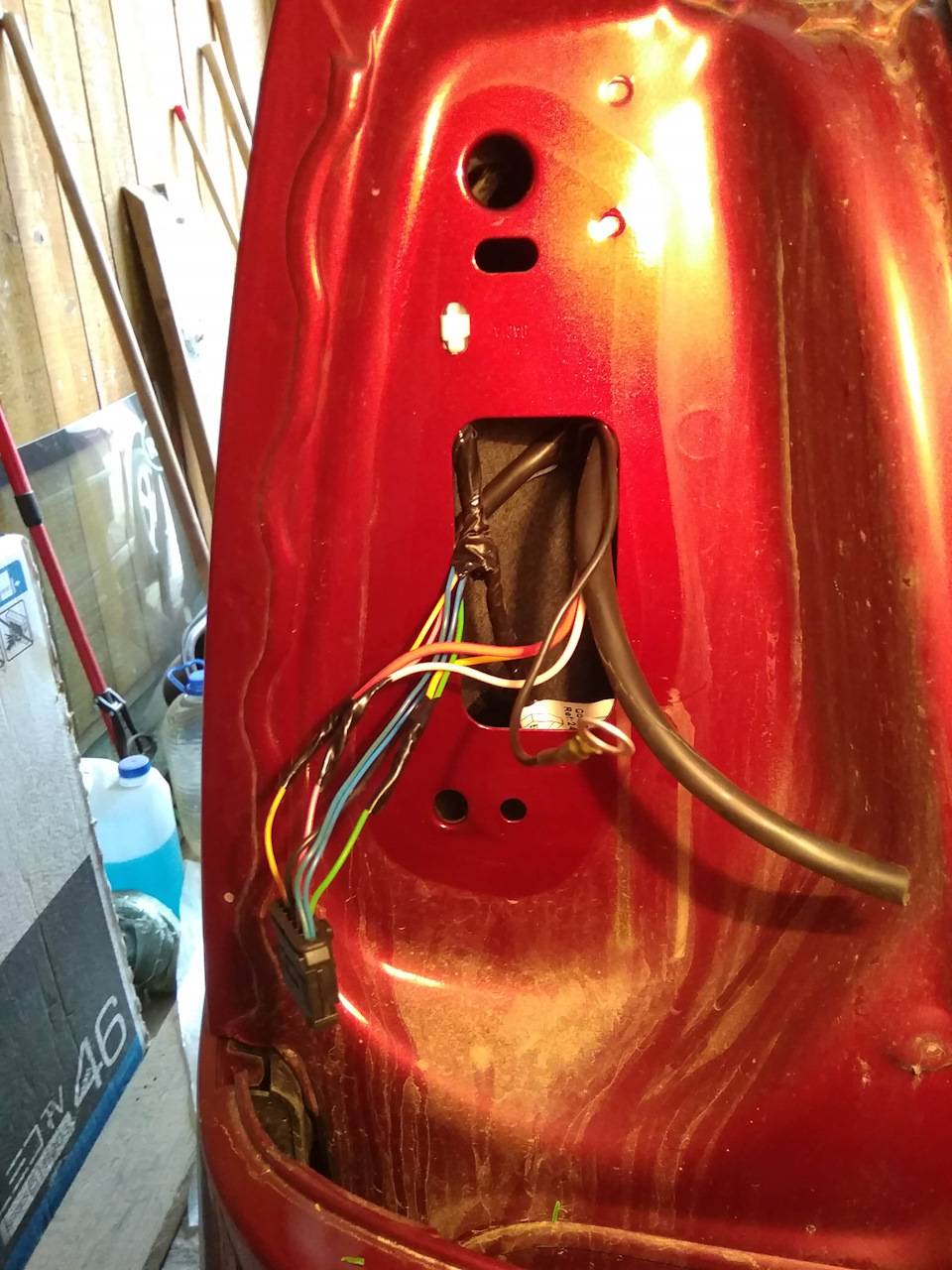

6. Подключиться к проводке фонарей удобнее и быстрее мне показалось традиционной хорошей скруткой.Острым ножом я зачищал по 0,5 см изоляции проводов, не разрезая их.Зажимные клеммы-ответвители, идущие в комплекте, по отзывам — часто рвут жили проводов. Были отправлены в запас.

7. Без трещетки в одиночку работать нереально. Да и вообще — обзаведитесь трещоткой, облегчите себе многие мужские хобби в 100500 раз

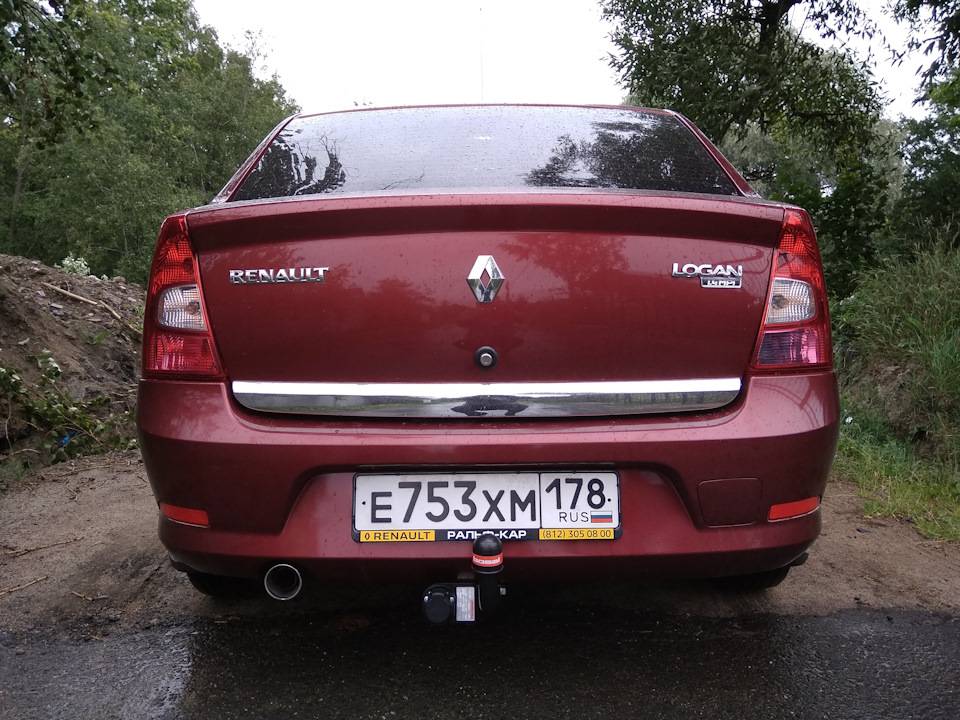

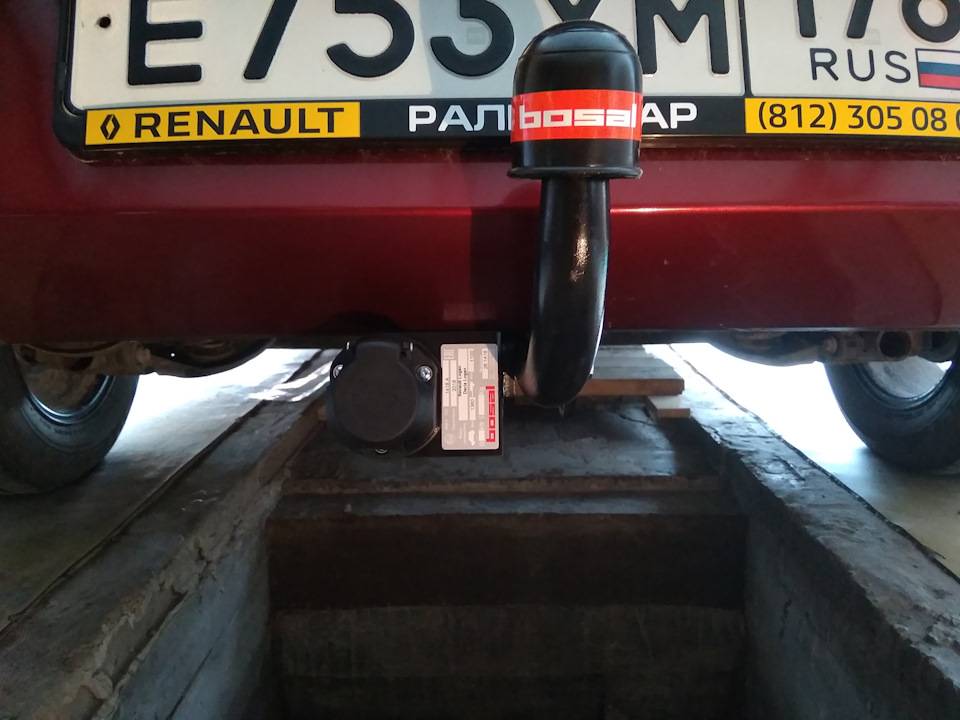

Результат на фото.

Price tag: 4 200 ₽ Mileage: 115 km

Что подойдет автомобилю

Выбирая фаркоп, который вы хотите купить и поставить на автомобиль, нужно отталкиваться от преследуемых целей. То есть, какие виды груза, и какой массы собираетесь перевозить с помощью машины и устанавливаемого через ТСУ прицепа. Все доступные фаркопы можно разделить на несколько типов.

• Тип А. Такие фаркопы используются при перевозках груза в автоприцепе весом до 1,5 тонны. Наиболее простые конструкции, цена которых минимальная;
• Тип В. Параметры грузоподъемности аналогичные. При этом комплектация дополнительно предусматривает наличие полуавтомата на гайке;
• Тип С. Это уже полуавтоматическая конструкция с эксцентриком, у которой грузоподъемность достигает 1,8 тонны;
• Тип G и F. Характеризуются разным количеством крепежных отверстий для соединения с кузовом, имеют железно-кованую конструкцию и обладают грузоподъемностью в 2 тонны.

С завода автомобиль может быть оснащен стандартным ТСУ, которое обладает достойными характеристиками и преимуществами заводской сборки и подгонки. Но если вас смутило изначально то, сколько стоит комплектация с ТСУ и вы не взяли его, тогда со временем придется уже самостоятельно выбирать тягово-сцепное устройство.

Если рассматривать производителей, то для Логан можно взять отличные устройства следующих фирм:

• Лидер-Плюс;
• VFM Bosal;
• Thule (Brink);
• Imola;
• Leader;
• Трейлер.

Давать конкретные советы о том или ином производителе не буду. Все они достаточно качественные, у них отлично выполнена проводка, надежные розетки и прочие составляющие.

Лучше ориентироваться по типу конструкции ТСУ.

• Съемные. Наиболее простые в установке и эксплуатации. Цена составляет примерно 4-7 тысяч рублей. Это зависит в большей степени от производителя;
• С электроприводом. Их конструкция обычно усиленная, предназначены для установки на крупные машины. Хотя и на Логан подойдет. Зато сможете перевозить более 2 тонн. Обойдется покупка минимум в 10 тысяч рублей;
• Фланцевые. У него 4 и больше крепежных отверстий. При монтаже потребуется специальная посадочная площадка и набор инструментов. На легковых машинах устанавливаются редко.

Любой подходящий вам вариант вы сможете приобрести в магазинах или через Интернет в СПб, Москве, любых других городах страны и даже у зарубежных продавцов. Хотя так заморачиваться и заказывать товар из заграницы не вижу смысла. Находите нужный артикул ТСУ и оформляете заказ.

Сейчас читают: Схема включения света заднего хода Логан |

Чего делать не советую, так это покупать ТСУ на вторичном рынке, то есть б/у. Та же Интернет-площадка Авито предлагает ряд куда более интересных и рациональных решений среди новых фаркопов.

44 posts in this topic

Ремонт доработка цепи фары заднего хода Renault Logan путем установки. Не работает магнитола и прикуриватель Рено Логан, Сандеро, Дастер.

Заглохла машина Renault Logan, поиск неисправности..

Реле на фары, стартер и обогрев заднего стекла стоят, как на всех других автомобилях. Контрольные кузовные размеры Схемы электрооборудования.. Home Renault Megane А — Плавкий предохранитель фонаря заднего хода На схеме электрооборудования Волга ГАЗ можно найти интересующие вас. Выключатель света заднего хода; S30 — Выключатель сигналов торможения;.

Блок управления приборами двери в задней правой двери.

Фаркоп на Рено Логан своими руками: чертежи с размерами, фото

Сейчас все с готовым евроразьемом,схем в инете валом. Это и есть штекер для подключения проводки от прицепа — в оригинальном.

Есть в жизни цветная схема электро проводки Кашкая??. Этот же разъём на Рено Логан, и он тоже пежо-ситроен Согласно схемы — задний ход на вариаторе работает как на картинке.

Фонарь заднего хода 4 ответов ; Пляски с бубном у стеклоподъемников. У меня что при движении впере что назад постоянно горят огни заднего хода! Представляем вашему вниманию электрические схемы на. Схема соединений заднего жгута проводов кузова.. Новый Рено Сандеро для российского рынка получит 1. Проверка и замена датчика-выключателя огней заднего хода. Производство автомобиля Renault Logan начато в апреле г. Трансмиссия выполнена по переднеприводной схеме, приводы.

Именно благодаря им при замыкании не выгорает вся проводка.

Давайте рассмотрим схему предохранителей на ВАЗ , , F19, 10, Лампа заднего хода, контроль исправности стоп сигнала. Схемы электрооборудования с фотографиями для Рено. Выключатель света заднего хода механическая коробка передач Renault Logan с года выпуска. Выберите свободный ход педали.

Рукастым, изготовление фаркопа своими руками.

Расположение предохранителя в реле показано на схеме слева. Служит он для защиты цепи Рисунок схемы комутации света заднего хода Рено-Логан. Электрическая схема подключения взято отсюда http: Проводка генератора исключая обмотку возбуждения, которая активируется после. Снятие и установка подушки безопасности водителя — Рено логан. Если в передние отверстия которые ближе к салону , болт входит свободно, то в отверстия ближе к бамперу болты приходится вкручивать по резьбе.

Юзаем два гаечных ключа накидным будет удобней. Возможно, это зависит от бампера у меня не родной, а тайваньский, от фазы, хотя машина 4-й фазы.

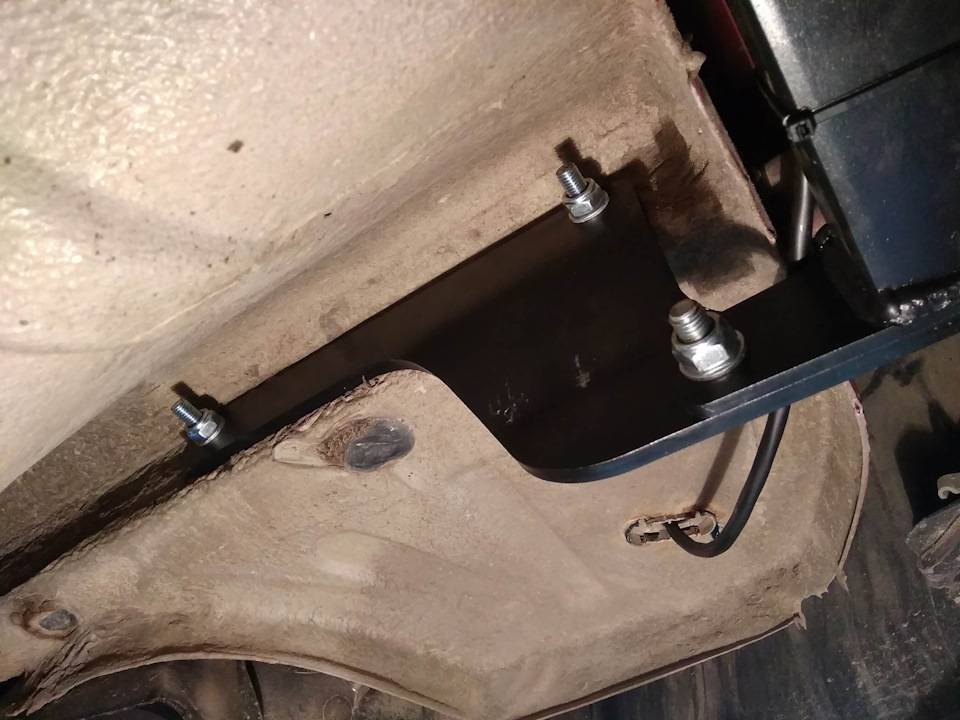

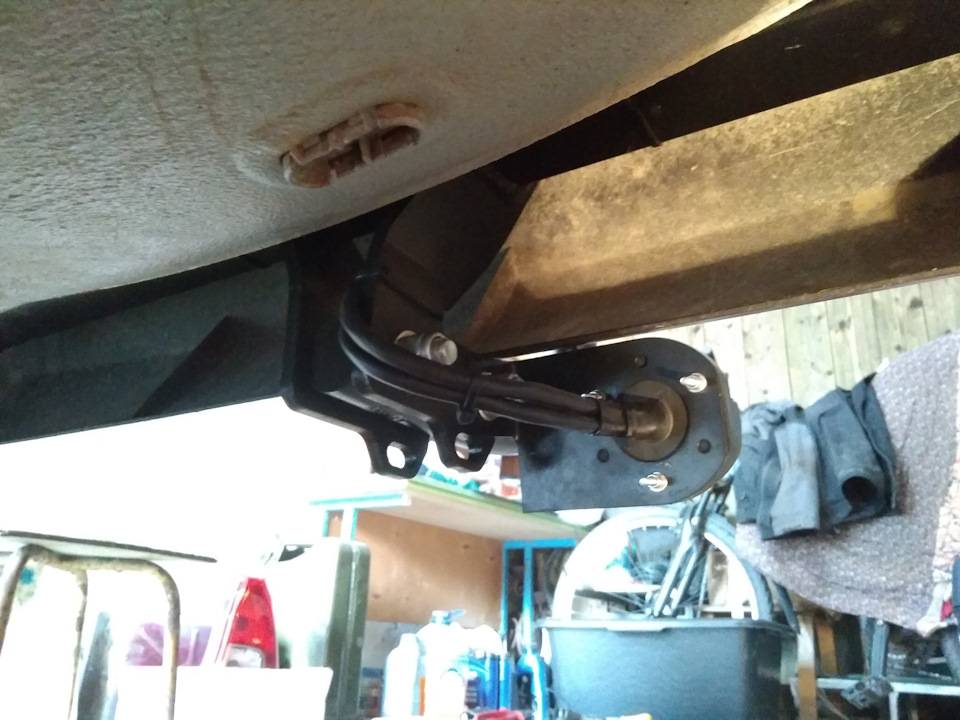

В результате бампер будет чуть-чуть топорщиться прямо под буксировочной заглушкой: После установки кронштейнов прикручиваем к ним поперечную балку четыре болта М12 под ключ на И ещё надо вкрутить «продольные» болты, обозначенные на следующем фото: Этот «продольный» болт тоже пролезает с трудом из-за несоосности отверстий. Также без снятия бампера крайне неудобно накидывать шайбу и гайку на этот болт с задней стороны тут пригодятся навыки слесаря-гинеколога. Теперь прикручиваем крюк с шаром двумя длинными болтами, добавив две металлический вставки из комплекта фаркопа.

Кстати, ещё будут нужны втулки.

Их размеры приведёны в главе 4. Самая важная деталь фаркопа Диаметр шара, показанный здесь, является стандартным — 50 мм. Технологию изготовления мы не рассматриваем. О его установке читайте дальше.

Самоделка для авто из первого поколения Тем, кто не умеет пользоваться сваркой, об изготовлении чего-то подобного проще забыть. Толщина стального листа должна быть не менее 3 мм. Толщина стенок балки — 2,5 мм. Точнее, меняется форма кронштейна.

А ещё, сам кронштейн был удлинён. Техника монтажа фаркопа к кузову Нужно изготовить четыре втулки, таких, как на чертеже. Фаркоп из любого проекта собирают на болтах и гайках М Ну а крепят его винтами М10x
