Устройство автоматической трансмиссии
Автоматическая трансмиссия обеспечивает переключение передач в автоматическом режиме. Это означает, что человеку, управляющему автомобилем, не нужно выжимать сцепление и переключать рычаг КПП. Коробка-автомат была разработана еще в начале XX века, основные принципы ее работы сохранились с того времени.
Классическим вариантом автоматической трансмиссии является гидротрансформаторная КПП, состоящая из следующих узлов:
- гидротрансформатора;
- планетарного механизма.
Последний включает в себя следующие детали
- гидравлический или электронный блок управления АКПП;
- фрикционную муфту;
- обгонную муфту;
- ленточный тормоз;
- масляный насос.
Гидротрансформатор обеспечивает передачу крутящего момента от силового агрегата и по своей сути заменяет сцепление. Передача крутящего момента осуществляется за счет накопления и использования кинетической энергии жидкости, находящейся внутри корпуса гидротрансформатора. Также он обеспечивает гашение толчков, возникающих при переключении передач, из-за отсутствия жесткой кинематической связи между своими элементами.
Планетарный механизм обеспечивает выбор скорости и передачу крутящего момента от гидротрансформатора к приводам колес. В планетарном механизме осуществляется блокировка одних шестерней и разблокировка других, что определяет выбор передаточного числа. Управление коробкой осуществляет гидравлический или электронный блок управления, собирающий сведения от различных датчиков и определяющий необходимый режим работы.
Классическая автоматизированная трансмиссия имеет множество достоинств: она обеспечивает комфортность управления автомобилем, имеет большой ресурс, зачастую превосходящий механическую трансмиссию, предотвращает банальные ошибки водителя при переключении передач. Разумеется, имеются и минусы: автомат достаточно дорог, поэтому им редко оснащаются автомобили эконом-класса. Также трансмиссия подобного типа увеличивает вес авто, снижает динамику и максимальную скорость, повышает расход топлива и требует тщательного ухода. В случае поломки ремонт автоматической трансмиссии обойдется владельцу авто в немаленькую сумму.
Виды компоновки механических КПП
Получившими повсеместное распространение компоновками механических коробок переключения передач стали двух- и трёхвальные. Они называются так по количеству параллельно расположенных валов, на которых и расположены косозубые шестерни.
В трёхвальной МКПП находятся три вала: ведущий, промежуточный и ведомый. Первый соединён со сцеплением, на его поверхности имеются шлицы. По ним передвигается ведомый диск сцепления. С данного вала энергия вращения передаётся на жестко соединённый с ним шестернёй промежуточный вал.
Ведомый вал является соосным с валом ведущим, соединённым с ним через подшипник, который находится внутри первого вала. Поэтому данным осям обеспечено независимое вращение. Блоки «разнокалиберных»шестерней ведомого вала не имеют жёсткой фиксации с ним, а также разграничены специальными муфтами-синхронизаторами. Вот они жёстко закреплены на ведомом валу, но могут перемещаться вдоль вала по шлицам.
На торцах муфт нанесены зубчатые венцы, которые могут соединяться с аналогичными венцами на торцах шестерён ведомого вала. Современные стандарты производства коробок передач предполагают наличие таких синхронизаторов на всех передачах для движения вперёд.
В двухвальной механической КПП также обеспечено соединение ведущего вала с блоком сцепления. В отличие от трёхосной конструкции, на ведущей оси находится набор шестерёнок, а не одна. Промежуточный вал отсутствует, а с ведущем запараллелен ведомый вал. Шестерни обоих валов свободно вращаются и всё время находятся в зацеплении.
На ведомом валу имеется жёстко закреплённая ведущая шестерня главной передачи. Между остальными шестернями находятся синхронизационные муфты. Подобная схема механической коробки передач в смысле работы синхронизаторов похожа на трёхвальную компоновку. Разница же в том, что прямая передача отсутствует, а каждая ступень имеет только одну пару соединённых шестерёнок, а не две пары.
С одного конца ведомого вала в жёстком зацеплении находится главная передача. В корпусе главной передачи работает дифференциал.
Двухвальная компоновка механической коробки передач имеет больший КПД, чем у трёхвальной, однако она имеет ограничения по повышению передаточного числа. За счёт данной особенности, двухвальная конструкция МКПП применяется исключительно в легковых автомобилях.
В редких случаях на современных автомобилях могут также использоваться четырёхвальные коробки передач. Но по принципу своей работы они тоже соответствуют двухвальным– без промежуточного вала, с передачей вращения с первичного вала сразу на вторичные. Чаще всего, это механические КПП с 6-ю передачами переднего хода. В них крутящий момент передаётся с первичного вала на главную передачу через первый, второй и третий вторичные валы, концевые шестерни которых постоянно зацеплены с шестернёй главной передачи.
Обеспечение заднего хода автомобиля возложено на дополнительный вал со своей специальной шестернёй. При переходе её в зацепление начинается вращение ведомого вала в обратную сторону. На задней передаче синхронизатора нет, поскольку задний ход задействуется только при полной остановке автомобиля. Во всяком случае, так нужно делать. Поэтому на МКПП автомашин многих производителей имеется защита от случайного включения заднего хода на ходу (нужно поднять специальное кольцо на рычаге для переведения его в положение заднего хода).
Преимущества и недостатки
Прежде чем узнать принцип работы автоматической коробки передач автомобиля, необходимо разобраться с ее преимуществами и недостатками. Данная трансмиссия стала такой популярной не просто так.
Во-первых, многим нравится простота управления коробкой. Водителю, особенно новичку, не нужно переживать за сцепление и думать о скоростях
В процессе езды человек может сконцентрировать внимание на дороге. Машина с АКПП подходит для вождения в мегаполисах, где пробки – обычное дело
Человек не так сильно устает за рулем, поскольку ему не нужно постоянно дергать рычаг.
Во-вторых, автоматическая коробка обеспечивает плавный ход. Машина трогается с места довольно слаженно, без рывков, как это происходит «на механике». Для удобства водителей предусмотрены вспомогательные режимы (спортивный, зимний, для езды по грязи).
В-третьих, за счет работы электроники узлы обладают большим сроком службы. Что касается «механики», то ее элементы часто перегорают из-за ошибок новичков. Они неправильно переключают скорости или задерживают сцепление. От этого страдает не только двигатель, но и автомобиль в целом.
У автомобилей с автоматической коробкой также есть несколько недостатков. Дорогостоящее обслуживание, наверно, касается не всех категорий людей. Однако данная проблема имеет место быть. К примеру, стоимость ATF-жидкости начинается от 1000 рублей за литр. При этом конструкция АКПП намного сложнее механической коробки, поэтому при поломке водителю придется значительно потратиться на ремонт.
Еще один недостаток – наличие ограничений при эксплуатации. Что это значит? Водителю нельзя быстро разогнать машину, а также завести ее «с толкача». Также у автолюбителя не получится буксировать на тросе или без него. Это в любом случае приведет к поломке, поэтому придется вызывать эвакуатор. Таким образом, если человек случайно застрянет в грязи, он не сможет выбраться методом «раскачки».
На практике, устройство автоматической коробки передач автомобиля имеет совершенно иную форму, чем механическая. Но при правильном обслуживании она способна работать без ремонта столько же, сколько МКПП.
Устройство механической коробки передач
Устройство механической КПП Конструктивно механическая коробка передач состоит из следующих элементов:
- ведущий или первичный вал;
- ведомый или вторичный вал;
- промежуточный вал (для 3-х вальной МКПП);
- шестерни первичного и вторичного валов;
- механизм выбора передач;
- муфты синхронизаторов (синхронизаторы);
- картер;
- главная передача;
- дифференциал.
При этом устройство и принцип работы двухвальной и трехвальной трансмиссии отличаются друг от друга.
Двухвальная коробка передач: устройство и принцип работы
Схема двухвальной МКПП Этот тип коробки является наиболее распространенным. Крутящий момент от двигателя через муфту сцепления передается на первичный вал. В зависимости от конструкции конкретной коробки передач часть шестерней на первичном и вторичном валах жестко закреплены на них, а часть свободно вращаются. Также на каждом валу расположен минимум один синхронизатор. Шестерни первичного и вторичного валов находятся в постоянном зацеплении друг с другом. Понять, какие из них зафиксированы, а какие вращаются, очень просто: шестерни возле синхронизаторов всегда вращаются на валу.
Шестерня главной передачи жестко закреплена на ведомом валу. Крутящий момент от вторичного вала к колесам транспортного средства передают главная передача и дифференциал. Последний обеспечивает вращение колес с разной угловой скоростью.
Механизм выбора передач в двухвальной КПП расположен в корпусе коробки и состоит из вилок и штоков, перемещающих муфты синхронизаторов. Механизм оснащен защитой от одновременного включения двух передач.
Принцип работы двухвальной трансмиссии следующий:
- В нейтральном положении рычага переключения передач крутящий момента от двигателя не передается на ведущие колеса, шестерни на валах свободно прокручиваются.
- При перемещении рычага водитель перемещает муфту синхронизатора соответствующей вилкой через систему тросиков или тяг.
- Муфта синхронизирует угловые скорости соответствующей шестерни и вала, на котором расположен синхронизатор.
- Муфта синхронизатора входит в зацепление с шестерней и крутящий момент начинает передаваться с первичного вала на вторичныый.
- Происходит передача крутящего момента от двигателя на ведущие колеса с заданным передаточным числом.
Для движения задним ходом используется дополнительный вал с промежуточной шестерней заднего хода.
Схемы передачи крутящего момента на каждой из передач:
Нейтральное положение
1-я передача
2-я передача
3-я передача
4-я передача
5-я передача
Задний ход
Трехвальная КПП: устройство и принцип работы
Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.
Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню – таким образом, валы находятся в постоянном зацеплении.
Устройство трехвальной МКПП
Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.
На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.
Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.
Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.
В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.
Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.
Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.
Как новичку научиться управлять механикой
При обучении вождению на автомобиле с механической трансмиссией требуется тренировать определенные навыки и умения. В первую очередь это касается умения плавно отпускать педаль сцепления, одновременно добавляя газ. При этом перемещать ручку переключения передач следует достаточно быстро. Схема переключения передач находится на внешней стороне ручки селектора.
Начинать можно с выработки привычки правильного запуска двигателя машины с механикой. Здесь нужно придерживаться такой последовательности:
- выжать до упора педаль сцепления, перевести рычаг в нейтральное положение, когда ручка будет свободно двигаться в разных направлениях;
- при необходимости поставить авто на ручной тормоз или нажать педаль для исключения произвольного движения под уклон;
- при выжатом сцеплении повернуть ключ внутри замка зажигания и отпустить его.
Перед началом езды нужно усвоить некоторые теоретические моменты. Например, при переключении скоростей нужно ориентироваться на тахометр. При переключении на более высокую передачу нужно раскрутить обороты дизельного мотора до 1500-2000 оборотов, а бензинового двигателя до 2000-2500 оборотов в минуту.
Механическая коробка для «чайников». 9 важных деталей
Плюсы и минусы МКПП
Новичку, приобретшему авто с механической коробкой, требуется ознакомиться с важными нюансами в обращении с коробкой и уяснить некоторые моменты.Начнем по порядку. Для чего нужны передачи? Для того, чтобы выбирать, какая именно и при каких условиях будет наилучшей для применения в требуемой вам ситуации (погодные условия, качество дорожного покрытия и т.п.)
1. Запуск мотора. Схема: «нейтралка» — сцепление – запуск двигателя. И никак иначе.
2. Правильное применение сцепления. Выжимать – строго до конца и не больше 2 секунд. Бережем машину.
3. Похвальная координация и гладкие действия. Сцепление. Скорость (например, первая). Бросаем сцепление (медленно, конечно же), при этом так же медленно принимаемся за газ.
4. «Дауншифтинг»
Проще говоря, при понижении скорости важно понижать и передачи, точно так же, как осуществлялось их повышение при разгоне
5. Задний ход. Никогда и ни при каких обстоятельствах не рекомендуется включать заднюю передачу до момента, пока авто не остановится.
Важные детали МКПП
6. Паркуемся. Мотор заглушен, выжато сцепление, включена первая передача, ручной тормоз в рабочем положении. Все просто.
Непонятно, трудно и нудно? Больше практики! Только при условии постоянного и непрерывного вождения описанные принципы и тонкости будут не просто сводом правил или законов, а чем-то естественным и понятным.
Лучшие инструкторы по вождению:
Автоинструктор Оксана
АКПП: Hyundai AccentОбучает в СВАО, Мытищах, Королёве ОТЗЫВЫ
Автоинструктор Екатерина
АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в САО, Долгопрудном ОТЗЫВЫ
Автоинструктор Яков
МКПП: Chevrolet Lanos АКПП: Kia CeratoОбучает в ЮАО, Видном ОТЗЫВЫ
Автоинструктор Светлана
АКПП: Hyundai AccentОбучает в САО, СЗАО, Химках ОТЗЫВЫ
Автоинструктор Елена
АКПП: Chevrolet LacettiОбучает в ЮАО, ЮВАО, Видном, Домодедове ОТЗЫВЫ
Автоинструктор Игорь
АКПП: Chevrolet Lacetti МКПП: Daewoo NexiaОбучает в САО, Долгопрудном ОТЗЫВЫ
Автоинструктор Михаил
АКПП: Kia Spectra МКПП: Chevrolet LanosОбучает в СЗАО, Строгино ОТЗЫВЫ
Автоинструктор Марина
АКПП: Kia Cerato МКПП: Chevrolet LanosОбучает в САО, Долгопрудном ОТЗЫВЫ
Автоинструктор Светлана
АКПП: Hyundai Accent МКПП: Chevrolet LanosОбучает в САО, Долгопрудном ОТЗЫВЫ
Автоинструктор Юлия
АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в ВАО, ЮВАО, Люберцах, Реутове, Железнодорожном ОТЗЫВЫ
Автоинструктор Светлана
АКПП: Kia Spectra МКПП: Chevrolet Lanos Обучает в Красногорске ОТЗЫВЫ
Автоинструктор Дмитрий
АКПП: Volkswagen Golf МКПП: Chevrolet Lanos Обучает в СВАО, САО, СЗАО, Долгопрудном ОТЗЫВЫ
Автоинструктор Дмитрий
МКПП:Lada Granta Обучает в ЮВАО, Люберцах ОТЗЫВЫ
Основное назначение МКПП
Коробка передач изменяет передаточное число трансмиссии, исходя из требуемого скоростного режима авто. Механическая коробка передач представлен в виде многоступенчатого закрытого редуктора. Ступени переключаются ручным способом. Устройство позволяет передвигаться транспортному средству вперед, задним ходом, включает нейтральный режим. В механической коробке, шестерни с косыми зубьями поочередно входят во взаимное зацепление, согласно выбранной передачи.
Основное назначение МКПП:
- преобразовать
- распределить;
- довести до колес момент вращения мотора.
При этом коробка передач изменяет тяговые, скоростные характеристики, в соответствии с различными условиями движения автомобиля. С помощью механической коробки передач имеется возможность прерывать поток мощности от силового агрегата к ведущим колесам. При этом рычаг переключения скоростей переводится в нейтральное положение, двигатель работает в режиме холостого хода.

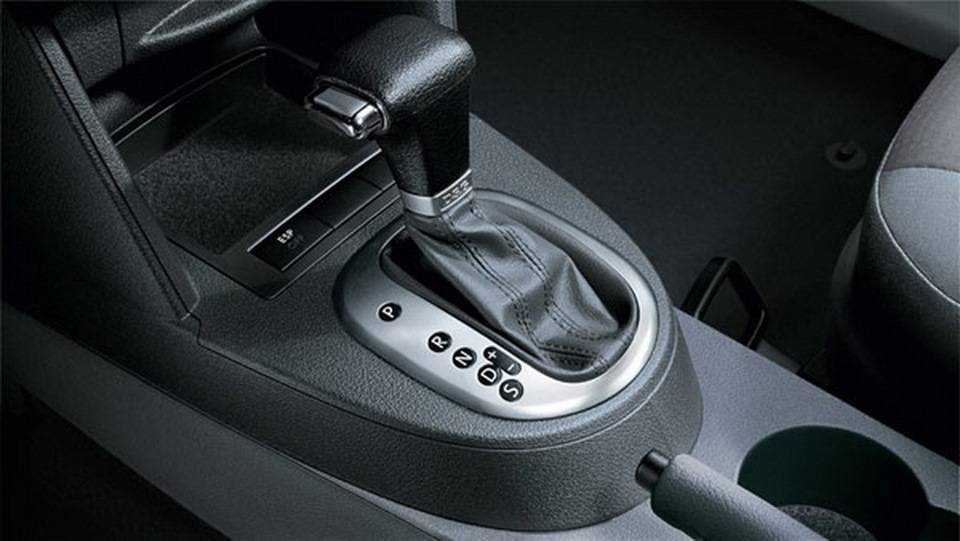

Обозначения на панели

Коробка автомат принцип работы которой очень прост, имеет панель с буквенными символами и цифрами. Для управления АКПП стоит разобраться в них. Обозначения могут меняться в зависимости от марки машины.
Р – паркинг. Включается во время парковки машины. Это своего рода стояночный тормоз, в котором есть блокировка вала.
R – задняя скорость. Включается во время начала движения авто назад.
N – в «народе» называется «нейтралка». Если автомобиль стоит на нейтральной скорости, то его колеса не заблокированы. В случае чего, машина может «покатиться».
D – обозначает движение вперед.
А – автоматический режим.
М – имитация механической коробки передач в упрощенном режиме.
L и В – пониженная передача.
S – спортивный режим.
W – «зимний» режим, позволяющий трогаться со 2-й передачи.
OD – ускоренный режим.
E – экономичный режим.
Прежде чем узнавать, как работает коробка автомат, а также, что обозначают те или иные символы на панели, необходимо прочесть руководство по эксплуатации. Для разных моделей авто значение букв может отличаться. К примеру, иногда В – обозначает блокировку, а L переводится как «Lock», что означает «замок».
Мнения автомобилистов
Некоторые автолюбители считают, что менять масло в механической коробке бесполезно. Никакого эффекта это не даст. Но это не так. Если водитель будет проводить замену каждые 70-80 тыс км, то коробка станет работать плавно. Это обуславливается тем, что из коробки удаляются твердые металлические частицы, осевшие после трения деталей.
Многие автомобилисты согласны, что механическая коробка не так дорога в обслуживании. Но другие с этим мнением не согласны, поскольку считают, что дешевым ремонт будет только для стареньких Жигулей. Современные МКПП имеют более сложную конструкцию, а значит, требуют больших затрат на ремонт и обслуживание.
Говорят, что машины с «механикой» меньше потребляют топлива. Это так, но все равно, данный фактор больше зависит от манеры вождения человека. Эксплуатация в жестких условиях, наоборот, повышает потребление горючего.
Любители механических коробок уверены, что их еще можно модернизировать. Конечно, на фоне вариаторов и роботов, механика кажется просто неубиваемой. Автоматические агрегаты уже нельзя совершенствовать. Однако в реальности дело обстоит наоборот. У МКПП не так много путей развития, т.к. многие производители стараются оснащать свою продукцию «автоматикой». Соответственно над автоматическими коробками идет большая работа из года в год.
Основные неисправности МКПП
Неисправности МКПП определяются особенностями ее устройства и эксплуатации. Наиболее распространенными техническими проблемами механической коробки передач являются следующие.
1. Затрудненное переключение (или включение) передач.
Указанная неисправность обусловлена выходом из строя механизма переключения передач, износом и заеданием синхронизаторов или шестерен, недостаточным уровнем или низким качеством трансмиссионного масла в картере.
2. Непроизвольное выключение передач.
Это обстоятельство (именуемое в просторечии — «вылетает скорость») определяется неисправностями блокировочного устройства (например, шариков-фиксаторов) и критическим износом синхронизаторов и шестерен.
3. Устойчивый шумовой фон при работе.
Данную неисправность необходимо конкретизировать. Специалисты выделяют три ее проявления:
- шум при работе коробки;
- шум при работе только одной конкретной передачи;
- шум коробки при нейтральном положении рычага управления.
Общий шум коробки обуславливается изношенностью или повреждением подшипников, шестерен, синхронизаторов, шлицевых соединений, а также пониженным уровнем трансмиссионного масла в картере. Шум при работе одной из передач является показателем изношенности или повреждения конкретных шестерен и синхронизаторов. А вот шумовой фон в позиции «нейтраль» чаще всего свидетельствует об износе подшипника ведущего (первичного) вала.
4. Подтекание трансмиссионного масла.
Эта проблема коробки передач связана с избытком смазки в КПП или общей негерметичностью картера, вызванной повреждением сальников, уплотнительных прокладок, ослаблением крепления крышек.
Чаще всего описанные выше неисправности, связанные с износом и повреждением деталей и узлов, ликвидируются исключительно их заменой. Причем наиболее предпочтительным в этом деле является обращение в специализированный автосервис.
Что такое АКПП, история создания
Коробка-автомат представляет собой автоматическую трансмиссию, работающую без участия водителя и самостоятельно определяющую необходимое передаточное число с учетом текущей скорости движения и иных факторов.
Официально разработчиком АКПП является Оскар Бэнкер, но реальное имя изобретателя —Асатур Сарафян. В течение восьми лет он боролся с крупными компаниями за право называться автором разработки, и в итоге ему удалось зарегистрировать патент. Официально это произошло в 1935-м, а впервые коробка-автомат появилась на машинах Дженерал Моторз.
Отметим, что сама идея создания автоматической коробки передач возникла и частично была реализована намного ранее — еще в начале 20-го века. Идея принадлежит немецкому инженеру Г. Феттингеру, а сама трансмиссия применялась только при строительстве судов. Спустя два года бостонские братья Стартевенты представили свой вариант АКПП, представляющей собой более совершенную механическую трансмиссию.
В дальнейшем коробка-автомат неоднократно дорабатывалась, а наибольшие изменения были внесены компанией GM. Впоследствии появились новые и более совершенные разработки от других компаний, было увеличено количество скоростей, усовершенствован механизм работы.
Устройство
Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:
- картер;
- входной, выходной и промежуточный валы;
- синхронизаторы;
- ведущих и ведомых шестерней;
- механизма переключения передач.
Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.
Валы и блоки шестерней
В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.
С целью снижения шумности редуктора, шестерни в нем делаются косозубые
При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей
На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.
Шестерни на вторичном валу могут устанавливаться двумя способами:
- подвижно на шлицах;
- фиксировано на ступицах.
Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.
В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.
Видео — как происходит передача крутящего момента в МКПП:
Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.
Механизмы управления
За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.
Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:
- рычага;
- приводов;
- ползунов;
- вилки;
- замка;
- муфты переключения передач.
Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.
Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.
При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.
Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.
Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:
Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.
Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.
Что такое трансмиссия?
Сам термин пришел в русский язык из итальянского: существительное «transmissio» обозначает переход, передачу. Глагол «transmittere» звучит как передавать, пересылать. Под трансмиссией в машиностроении в широком смысле понимают передачу энергии от ее источника (двигателя, силовой установки) к рабочим органам машины. В автомобиле независимо от его типа (легкового, грузового) трансмиссия — система узлов и механизмов, передающих вращательное, поступательное движение от двигателя к колесам.
От правильной работы каждого компонента системы зависят:
- безопасность водителя, пассажира;
- расход топлива;
- износ трущихся, соприкасающихся друг с другом деталей;
- соответствие технических характеристик сведениям, заявленным производителем.
Трансмиссионные детали, узлы и механизмы производят из износоустойчивых материалов, способных выдерживать высокие механические нагрузки, воздействие перепадов температур, химически активных веществ. Для уменьшения трения, охлаждения трансмиссии применяют специальные моторные масла, которые нужно регулярно менять согласно инструкции завода-производителя авто.
Как работает 2-хвальная КП
Двухвальная коробка считается одной из самых востребованных типов МКПП. Принцип работы коробки передач заключается в том, что на ведущий вал идет передача крутящего момента через муфту от мотора. Частично шестерни закреплены на валах, а частично свободно вращаются. Их количество зависит от типа конструкции.
Кроме того, валы оснащены синхронизаторами. Шестерни, расположенные около синхронизаторов, всегда вращаются. Остальные – зафиксированы. На ведомом валу зафиксирована шестерня главной передачи. Вместе с дифференциалом она перенаправляет крутящий момент от вторичного вала к колесам. Дифференциал, в свою очередь, осуществляет колесное вращение с разными угловыми скоростями.
Двухвальная коробка имеет механизм выбора передач, который находится в корпусе. Его составляющими являются штоки и вилки. Они выполняют работу по перемещению муфты синхронизатора. Принцип функционирования двухвальной коробки схож с трехвальной. Главной отличительной «чертой» является специфика работы механизма, отвечающего за переключение ступеней.
Секвентальные механические коробки передач
Эта система трансмиссии по устройству и принципу действия также относится к механическим. Идея использовать такое устройство на гражданских автомобилях пришла в головы инженеров из автоспорта. Работает данное решение на базе традиционной механической коробки, однако управление приводом здесь осуществляется посредством электронных систем. Главная особенность, которой отличаются эти виды коробок передач — в них соблюдаются базовый принцип переключения и последовательность
Это гарантирует удобство и комфорт в процессе управления автомобилем – и неважно, на какое расстояние нужно ехать
Среди преимуществ секвентальной трансмиссии можно выделить возможность выбор оптимальных скоростных режимов посредством быстрых переключений, последовательные действия переключения без какого-либо вреда для мотора на высоких оборотах. Кроме того, преимуществом считается то, как водитель управляет переключениями – на рулевом колесе имеются специальные подрулевые лепестки, позволяющие мгновенно включить нужную передачу на высокой скорости. В этих КПП применяются шестерни с прямыми зубьями, а вот синхронизаторы, которые есть в традиционной механике — отсутствуют. Скорость вращения шестеренок выравнивается при помощи датчика скорости в блоке управления. Эти виды коробок очень любят автогонщики, потому что на 80% сокращается время включения нужной передачи. Это делает вождение удобными как для начинающих, для водителей-профессионалов.
Определение понятия «трансмиссия»
Согласно научным изданиям машиностроения, трансмиссия – это совокупность механизмов и сборочных единиц, которые соединяют двигатель с ведущими колесами, в данном случае, автомобильного транспорта, а также совокупность системы, которая обеспечивает работу трансмиссии.
Трансмиссия является совокупностью агрегатов и узлов, которые передают крутящий момент от мотора к ведущим колесам, при этом могут изменяться тяговые усилия, скорость и направление движения. Автомобильная трансмиссия включает в себя механизмы, которые в науке относят к составу силового агрегата – это коробка передач и сцепление.
Переключение передач
Применительно к заднеприводным автомобилям установка ручки для переключения передач производится на корпусе МКПП. В нем находится механизм переключения. Ручка позволяет им управлять.
Такое решение с точки зрения конструкции является наиболее простым. При этом обеспечивается четкость переключения передач. Сама конструкция отличается долговечностью эксплуатации. Ее минусом считается невозможность установки на переднеприводных автомобилях и тех транспортных средствах, у которых мотор находится сзади.
В случае с переднеприводными машинам установка рычага может иметь напольное исполнение (между водительским креслом и пассажирским). Рулевая колонка и панель приборов также используются для его размещения.
Приводы, обеспечивающие включение и выключение передач, могут быть различными, но сам механизм переключения примерно одинаковый на большинстве МКПП. Это подвижные штоки и закрепленные на них вилки. Также имеются приспособления, способные уберечь от недовключения передач, произвольного выхода из зацепления и задействования двух ступеней в одно время.
