Покупатели автомобилей часто сталкиваются с такими понятиями, принятыми в среде автолюбителей, как «цепь ГРМ» или «ремень ГРМ».Кто уже имеет некоторый опыт в эксплуатации автомобиля, знает значение этих терминов.Однако появляется все больше людей, которые слабо представляют себе, какие плюсы для эксплуатации механизма ГРМ имеют цепь или ремень. Это связано в первую очередь с тем, что автомобиль стал доступен и имеет высокий уровень удобства.Чтобы не стать легкой «добычей» для работников сервисов, которые часто предлагают оплатить те работы, которые они не выполняли, необходимо иметь общее представление о работе двигателя и для чего нужны ему цепь или ремень.Как работает механизм ГРМГРМ – газо-распределительный механизм двигателя. С его помощью топливо с воздухом попадает в двигатель и удаляются все газы, полученные в процессе сгорания. Этот процесс хорошо виден на подвижной картинке.Через впускные клапаны (valves), в определенный момент времени, когда они открываются, попадает топливо-воздушная смесь. Получившиеся газы после сгорания смеси удаляются через выпускные клапаны, так же открывающиеся в определённый момент времени.Специальные распределительные валы (camshafts) отвечают за своевременное открытие и закрытие клапанов.На большинстве современных недорогих автомобилях устанавливают двигатели с двумя распределительными валами, которые приводят в движение клапаны и располагаются сверху. Данный тип двигателя носит аббревиатуру DOHC — Double Over Head Camshaft.Специальный привод с помощью ремня или с помощью цепи (Timing belt) обеспечивает вращение этих распределительных валов.От бесперебойной работы механизма ГРМ зависит работа двигателя. Поэтому за состоянием ремня (или цепи) ГРМ нужно постоянно следить. Необходимо своевременно заменить ремень ГРМ в случае износа.Наиболее распространенной поломкой при ненадлежащем уходе за двигателем является обрыв ремня (или цепи). При этом в большинстве случаев поршни «встречаются» с клапанами и двигателю уже требуется дорогостоящий капитальный ремонт.Плюсы и минусы цепного механизма ГРМСамый главный и основной плюс цепи – это ее долговечность. Цепь на некоторых моделях двигателей способна служить порядка 300-500 тысяч километров, при этом не требуя никакого дополнительного сервиса, кроме визуального осмотра автовладельцем на предмет отклонений в работе.У таксистов и автовладельцев, которые экономят свое время и деньги, двигатели с цепным приводом ГРМ очень ценятся.Если говорить о минусах, то это, прежде всего, шумность при работе двигателя, что, по мнению специалистов, очень мешает выявить другие «нездоровые» звуки двигателя, которые могут привести к поломке.Другим минусом цепного механизма ГРМ является высокая сложность и стоимость работ при его замене. В этом случае необходимо приобрести комплект запчастей со звездочками, натяжными планками и натяжителями.Плюсы и минусы механизма ГРМ с ремнёмЕсли говорить о плюсах ременного привода механизма ГРМ, то это низкая шумность работы двигателя. По сравнению с цепью двигатель с ремнем работает на порядок тише.На большинстве современных автомобилей установлена хорошая шумоизоляция двигателя и факт низкой шумности смогут оценить, в основном, мастера автосервисов. Разницу в уровне шума работы ременного и цепного двигателя автовладелец может и не почувствовать.Так же к плюсам ремня в сравнении с цепью можно отнести то, что покупка его обойдется недорого.Если говорить про минусы, то их гораздо больше, чем плюсов.Основной минус в том, что срок службы ремня невысокий. Срок службы ремня на многих автомобилях не более 100 тысяч км. Так же бывает срок замены даже через 40 тысяч км!Заменять ремень необходимо до того, как подойдет к концу его срок службы. Эта процедура сложная и ее необходимо совершать в специализированном сервисе, потому что от качества замены ремня напрямую зависит срок службы двигателя.От частого замена ремня ГРМ автовладелец сталкивается с многими проблемами.Владельцу автомобиля нужно найти место, где можно приобрести ремень по приемлемой цене (например, на mopar.by ) и станцию сервиса, где произведут качественно произведут замену. Так же автовладельцу необходимо помнить о сроке замены ремня и следить, чтобы он не превышал допустимый.
Очень частой проблемой для покупателя автомобиля б.у. становится то, что не каждый продавец сможет сказать, когда производилась замена ремня ГРМ. Одни продавцы забывают об этом, другие ещё и пытаются скрыть пробег автомобиля.

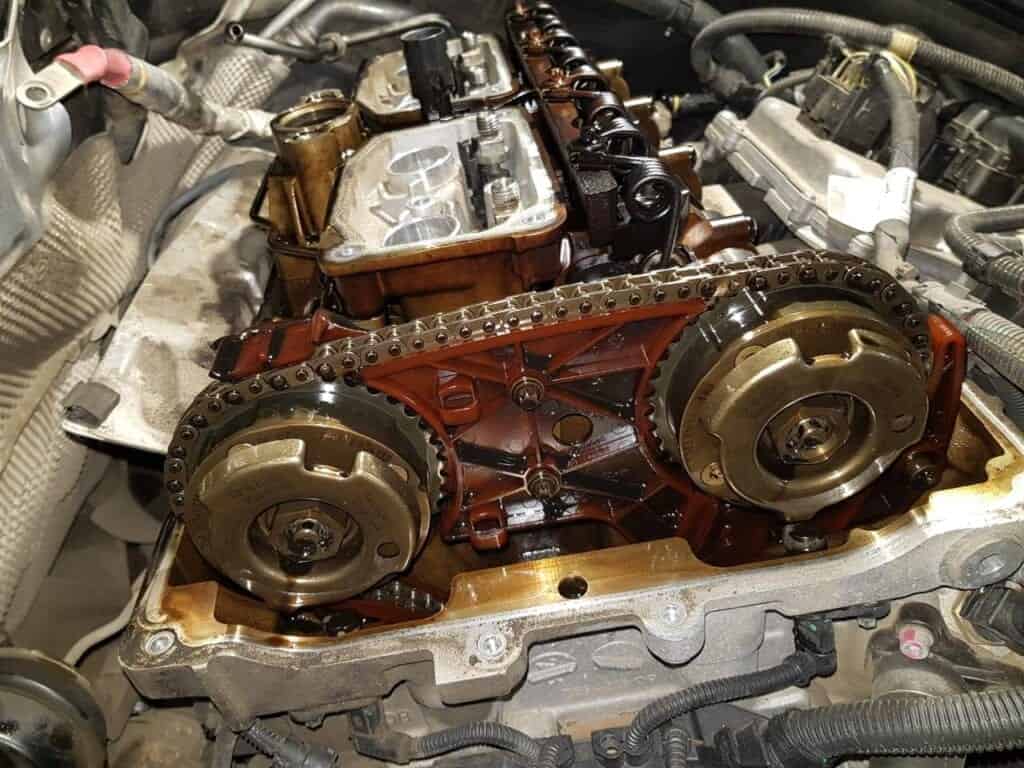

Цепной привод ГРМ
Ременной привод ГРМ
По другую сторону баррикад
Впрочем, в современных автомобилях чаще используется ремённый привод ГРМ. Существует несколько его разновидностей: плоскоремённые, клиноремённые, поликлиновые и зубчатые. По причине того, что ремень требует меньших технических и материальных ресурсов, его зачастую ставят на автомобилях «ширпотреба». В отличие от цепи, он гораздо проще заменяется и ему не нужна смазка.
@Autoblog
Однако ремень требует более частой смены – примерно каждые 60–90 тысяч километров. А рекомендованный срок службы и вовсе лишь 50 000 км. Как и цепь, он не застрахован от растяжения и со временем начинает провисать. Если не заметить этого – возможен обрыв и нежелательные последствия в виде дополнительного ремонта двигателя. Случается такое нечасто, но забывать об этом не следует. Мониторинг состояния ремня вообще необходимо проводить время от времени. Кроме того, он более уязвим для воды и прочих загрязнений. Зато ещё одним крупным плюсом является эластичность, благодаря которой ремень гасит колебания крутящего момента на тяжёлых многоцилиндровых двигателях.
Особенности выбора моторного масла
Роликовые цепи, даже в упрощённом однорядном исполнении, как правило, не провисают, быстро не изнашиваются и не выводят из строя шестерни. Главным условием длительного срока службы для них является обеспечение чистоты масла, проходимости масляных каналов и поддержание уровня масла в норме. Проверять состояние цепи ГРМ рекомендуется раз на 100 тыс. километров пробега.
С пластинчатыми цепями всё значительно сложнее
Для них важно буквально всё – их ширина, сила натяжения и качество масла. Специалисты рекомендуют заливать в двигатели, оснащёнными этим видом цепей ГРМ, исключительно «синтетику» высшего качества
В противном случае при использовании низкокачественных масел быстрого износа самой цепи и шестерён не избежать. В среднем пробег цепи в таких условиях редко когда превышает 100 тыс. километров пробега. Для того чтобы максимально продлить срок службы такой цепи ГРМ, специалисты советуют сократить периоды замены моторного масла до 5-6 тыс. километров пробега.
Существуют ли ещё способы продления «жизни» цепи ГРМ?
Значительно затормозить износ цепи ГРМ и степень его воздействия на масло помогают инновационные присадки . Они состоят их чётко выверенных комбинаций композиции природных минералов с носителем в виде масла.
К ним относятся следующие присадки: «Актив Плюс» — для всех видов двигателей с рабочим объемом до 2,5 л, «Актив Стандарт» — для нетурбированных бензиновых силовых агрегатов, объём которых не превышает 1.6 л «Актив Премиум» — для двигателей внедорожников и автомобилей, эксплуатируемых в условиях высоких нагрузок с рабочим объемом от 2,5 до 5 литров, «Актив Регуляр» — для поддержания защитного слоя на трущихся поверхностях, после всех этапов обработки и «МАКС ДВС» — для грузовиков. В арсенале «Супротек» есть также присадки «MOTOTEC 2» и «MOTOTEC 4» для двух- и четырёхтактных силовых агрегатов, установленных в мототехнику, снегоходы и т.д. Эти составы не только не меняют свойств моторного масла, но и помогают им работать более эффективно. В результате их действия на изношенных участках образуется защитный металлический слой, который крепче удерживает масляную плёнку и препятствует дальнейшему износу. Составы обладают феноменальной эффективностью и отлично работают на протяжении всего времени между заменами масла.
Присадка в моторное масло «Супротек Актив Плюс»
Восстанавливает компрессию, снижает расход топлива и угар масла, уменьшает скорость износа и продлевает срок службы ДВС любого типа. Облегчает холодный пуск, защищает от перегрева в пробках.
подробнееотзывы
Практика показывает, что даже однократное применение составов «Супротек» способно убрать лишний шум и стуки при работе ДВС, сделать его более тихим. А если применять состав во время каждой замены масла, то можно продлить срок службы цепи ГРМ в разы. Помощь в поддержании чисты масла, масляных каналов и вообще всех деталей двигателя помогает долговременная, очень мягкая промывка двигателя «Супротек Апрохим». Если её добавлять за 200 км пробега перед каждой заменой масла, то можно избавиться даже от самых застарелых отложений и нагаров.
Долговременная промывка двигателя «Супротек Апрохим»
На протяжении 200 километров пробега мягко и постепенно очищает все отделы двигателя от загрязнений, способствует восстановлению подвижности поршневых колец. Безопасна для резиновых и пластиковых деталей.
подробнееотзывы
В качестве примера можно привести тот факт, что при использовании присадок «Супротек» периодичность замены ГРМ 1.4 tsi – двигателях, которые можно встретить на Audi, Volkswagen, Skoda можно увеличить двое. Если на практике он меняется через 80-120 тыс. километров пробега, то с присадками периодичность может возрасти до 300 тыс. километров. Тоже касается и М14 и цепей ГРМ ВАЗ. Отзывы автовладельцев о действии этих присадок нового поколения всегда позитивные.
Двигатели
Поло сегодня выпускается в двух модификациях – «хэтчбек» и «седан», причём первые производятся в странах Европы, а вторые – главным образом в России (под Калугой). Двигатель 1,6 л, самый востребованный у наших автомобилистов, выпускается в двух сериях: с 8 и 16-ю клапанами (CFNB и CFNA – соответствующая маркировка).
Различие между ними у Поло заключается в особенностях конструкции блока цилиндров. Разумеется, агрегат с 16-клапанным вариантом является наиболее мощным и динамичным. Но чтобы полностью понять, что у Фольксваген Поло лучше в качестве привода – цепь или ремень ГРМ, необходимо рассмотреть все аспекты.
Цепные силовые агрегаты
Итак, мотор мощностью 105 л. с, объёмом 1,6 л у Фольксвагена Поло называется CFNA.
Мотор CFNA
- Он представляет собой 4-тактный, четырёхцилиндровый, 16-клапанный, с двумя распределительными валами силовой агрегат.
- Такой двигатель на автомобиле расположен поперёк продольной оси, что является одной из его характерных особенностей. Порядок работы поршневой группы схематично выглядит как: 1 – 3 – 4 – 2, при этом отсчёт тактов ведётся от шкива коленчатого вала.
- На такой схеме DOHC основывается система питания, которая выглядит как фазированный распределённый впрыск топлива. Другими словами, в цилиндры топливная смесь поступает порциями, проходя по дросселям, согласно фазам газораспределения. При больших скоростных режимах автоматически запускается асинхронный (перемешанный) метод подачи топлива.
- Все принадлежности на двигателе закрыты пластмассовыми крышками, причём особо важные выделены соответствующим цветом. Прекрасная динамика Поло хорошо сочетается с экономичным потреблением бензина – оно составляет всего лишь 7 литров на 100 км пробега при разном вождении (трасса-город).
- Привод из двойной цепи ГРМ на Поло седан в несколько раз надёжнее и долговечнее, чем с профильным ремнём, соответственно, это сказывается и на периоде эксплуатации машины. Бесконтактная система зажигания с 4-мя катушками, позволяет легко запускать двигатель при любой температуре, уменьшается расход топлива.
- В то же время комплекс плавного действия тактов газораспределения (CVVT), при котором меняется уровень закрытия впускных клапанов, улучшает сгорание топлива, что напрямую влияет на сниженный выброс вредных веществ.
- Мотор крепится на трёх опорных подушках, причём основная часть нагрузки ложится на боковые опоры, а третья больше играет роль компенсатора, чтобы снизить вибрацию.
Сейчас на автомобильном рынке можно приобрести Поло седан с турбированным надёжным двигателем TSI в 125 л. с., который имеет цепной привод. Наибольший форсаж может быть с 1400 до 4 тыс. об/мин, при этом разгон до 100 км/час составляет всего 9 сек. Максимальная скорость у Поло 200 км/час при расходе топлива 5,8 л на 100 км пробега.
Ременные приводы ГРМ
В сентябре 2015 года на одном из заводов Volkswagen, расположенного вблизи Калуги, выпустили первую серию усовершенствованного атмосферного двигателя EA211 объёмом 1,6 л. с ременным приводом ГРМ.
Мотор EA211
Силовой агрегат перед запуском прошёл испытания на российских дорогах, был адаптирован и стал соответствовать не только их сложным условиям, но и нормативам экологии, принятой в Европе (Евро-5).
Реконструкции подлежал не только привод ГРМ, но и головка блока цилиндров, масляный насос, поршневая группа и т. д. На сегодняшний день после модернизации мотора ЕА111 с установленной цепью, на Фольксваген Поло получили новый двигатель EA211, на котором стал применяться ремень ГРМ. Причём это усовершенствование дало возможность увеличить мощность силового агрегата на 5 л. с. и стало составлять 110 л. с.
Рейтинг самых уязвимых моделей
SsangYong Actyon
— бензиновый двигатель G20, рабочим объемом 2 литра, мощностью 149 л.с. Применяется данный мотор, только на корейский внедорожник 2-го поколения.
Всеми известное слабое место- привод ГРМ. Средний ресурс цепи около 70 тысяч километров. Примерная стоимость замены около 20 тысяч рублей, половина которой составляют запасные части.
Škoda Octavia
— речь идет о втором поколении А5. Применяемый 1.8 литра, турбо двигатель, мощностью 152 л.с. и крутящим моментом 250 Н.м. Хорошие тяговые показатели и высокая экономичность, обернулась низкой надежностью цепного элемента.
Чаще всего, к пробегу в 65 тысяч, автовладельцы сталкиваются с такой проблемой. Мотор также устанавливался на Skoda Superb 2 генерации и Yeti первой версии.
Suzuki Grand Vitara
— компактный японский кроссовер и без того, не пользуется особой популярностью на российском рынке. Вдобавок ко всему, в конструкции автомобиля производитель использует явно не современные технологии.
Так цепь, бензинового двухлитрового агрегата, живет примерно 120 тысяч км. В самом приводе их две штуки, так что стоимость ремонта будет по дороже. Также не стоит забывать про сальник коленчатого вала. Его подтекание на этом пробеге, явление не редкое.
Volkswagen Tiguan 1.4 TSI
— бензиновый мотор с механическим нагнетателем и турбиной, просто кладезь мощности. Его динамические показатели приводят в восторг, а высокая экономичность приятно греет душу.
Вопрос остается только в том, сможет ли маленький моторчик, накаченный до 150 сил, долго справляться с такой нагрузкой. Увы нет. Цепная передача просто «сыпется», порой не отработав и 50 тысяч километров. Неспроста, Volkswagen отказался от этого мотора в новой генерации Тигуана.
Peugeot 308 (1 поколение)
— целая гамма двигателей, построенная на базе 1.6 литрового мотора с индексом ЕР-6. Чаще всего, встречаются атмосферный вариант и турбо версия, мощностями 120 и 150 л.с. соответственно.
Все эти родственные силовые установки, получили общую болезнь. Низкий ресурс цепи. В основе своей, неприятности приходятся на пробеге 80-90 т. км. Двигатель также устанавливался на модели Peugeot 3008, Citroen C3 Picasso и Citroen C4.
Škoda Fabia
— маленький и юркий автомобиль, от чешского концерна. Линейка моторов обширна. Среди которых, особо выделяется семейство с рабочим объемом 1.2 литра.
Эти силовые агрегаты, имеют по три цилиндра и славятся высокой экономичностью. Недостаток тот же, что и у выше упомянутых авто. Предел эксплуатации цепи, около 90 тысяч.
УАЗ Патриот
— российский полноценный внедорожник с несущей рамой. Достойный внедорожный потенциал и легкость ремонта, вот главный козырь ульяновского вездехода.
Слабое место в приводе ГРМ, характерно для всех модификаций бензиновых двигателей ЗМЗ-409. Ресурс цепи и натяжителя, чрезмерно мал, около 35-50 тыс. километров. Устанавливался также на Хантер и пикап Карго.
В заключении
Производители перестали делать вечные автомобили. Теперь они больше похожи на одноразовые. Словно после определенного километража, нужно просто выкинуть и купить новый.
Ремонт, тоже «идет в ногу» со временем. Вместо замены одной детали, нам часто навязывают покупку всего узла в сборе. Причем конструкция такова, что у автовладельца, не остается выбора.
Цепной привод механизма газораспределения ассоциируется у большинства автомобилистов с надёжностью, долговечностью и безотказностью. Подобные убеждения подтверждаются практикой, хотя исключения тоже встречаются. На некоторых марках автомобилей он вытягивается довольно быстро, а иногда даже рвётся. Если это не привело к серьёзным последствиям, то владельцу авто вполне по силам сделать замену цепи ГРМ самостоятельно, хотя процедура разборки достаточно длительная и трудоёмкая.
Матчасть
В автомобильном двигателе металлическая цепь используется в одном узле: в газораспределительном механизме. Чтобы понять ее назначение, стоит вспомнить о работе самого механизма.
Итак, во время работы двигателя внутреннего сгорания на многих ДВС топливно-воздушная смесь поступает в цилиндры через впускной коллектор. Камера сгорания отделена от коллектора впускным клапаном. После сгорания отработанные газы удаляются уже через выпускной коллектор, который также отделяет цилиндр от коллектора выпускным клапаном. Клапаны закрываются под воздействием клапанных пружин. А открываются под воздействием кулачков распределительного вала.
Кулачки расположены на оси вала таким образом, чтобы открывать одни клапаны, пока другие закрыты. Положение кулачков относительно клапанов меняется при вращении распредвала. В свою очередь, он вращается за счет коленчатого вала. Следовательно, необходимо как-то передавать вращение с одного вала на другой.
Цепь в двигателе выполняет данную функцию. На многих марках и моделях машин цепь заменена ремнем ГРМ. Довольно редко встречается гибридный привод, в котором цепь и ремень установлены одновременно. Кроме того, привод может дополнительно состоять из нескольких шестеренок.
Ремень ГРМ
Ременной привод ГРМ имеет множество положительных моментов, благодаря которым стал сегодня популярным в конструкциях современных силовых агрегатов. Обслуживать такой привод приходится чаще.
Замена обычно производится при 50–60 тысячах километров пробега. Заменить ремень, который отслужил свой срок не сложно, можно выполнить самостоятельно. Обрыв ремня происходит редко. Наиболее частой проблемой является срезание зубьев в этом изделии.
Преимущества ремня
К ним можно отнести следующие факторы:
- Такой привод прост по конструкции, не требуется смазка в процессе работы. В движке отсутствует канал для цепи, что снижает общую массу силового агрегата машины.
- Отсутствует шумность при работе мотора.
- Низкая стоимость ремонта или обслуживания механизма ГРМ.
Ремень газораспределительного механизма
Становится короче длина мотора, который в машинах, имеющих привод на передние колёса, занимает место поперёк кузова.
Недостатки ремня
Не существует механизмов, у которых нет недостатков, это в полной мере относится и к ременной зубчатой передаче механизма ГРМ. Такой привод весьма уязвим ко многим факторам в процессе эксплуатации машины. К ним относят попадание воды или моторного масла в рабочую зону, большой перепад температур. Особенно он чувствителен к низким температурам. Надёжность ременного привода зависит не только от пробега авто, но и от возраста зубчатого ремня.
Пробег может быть небольшим, а машина простояла несколько лет без движения, поэтому ремень подлежит замене. Движки с такими механизмами ГРМ боятся резких прокруток мотора, так как из-за этого может проскальзывать ремень. Сегодня большинство моторов имеют фазовращатели, для них возрастает риск того, что попадёт моторное масло в зону работы привода ГРМ.
Что с клапанами
Применение в качестве топлива бензина с высоким октановым числом требует сильного увеличения степени сжатия рабочей смеси в верхней мёртвой точке рабочего хода поршня. Этого добиваются уменьшением объёма камеры сгорания. Если по каким-либо причинам клапан остаётся без движения, происходит его встреча с движущимся поршнем.
На автомобилях ВАЗ 2105 устанавливают поршни с проточками, что исключает возможность встречи с клапаном. Такой же принцип используется на двигателях ВАЗ 21083 рабочим объёмом 1500 см 3. Такая проблема может возникнуть при обрыве ремня или срезании его зубьев.
Цепь: особенности, срок работы, стоимость замены
Если говорить о цепи, то такой способ проверен долгими годами эксплуатации, он сравнительно легкий и если учитывать общую стоимость двигателя, цепь составит незначительную ее часть. Конечно, такой двигатель сильно шумит. Это правда. Но ведь и автомобили не стоят на месте, а развиваются, улучшая шумоизоляцию кузова и салона. Современные железные кони настолько хороши, что в большинстве случаев шум мотора не слышен вовсе, а если и доносится, то совершенно не раздражает. К примеру, моторы от Фольксваген серии EA111 — 1.6-литровый атмосферный и 1.4-литровый TSI — на них установлены идентичные цепи, а атмосферный гораздо более шумный. В этом случае проблема спрятана глубже. В старых моторах цепи ставили двухрядные, потому что сразу оборвать этот механизм невозможно. Зато с износом цепи растягивались и создавали много шума. При этом редко перескакивая на пару зубцов по шестерням привода.
Когда на длину мотора стали обращать особое внимание, ситуация изменилась. Чтобы иметь возможность увеличить объем салона, начали уменьшать моторный отсек
На переднеприводные автомобили вовсе стали устанавливать моторы поперек. Вместе с тем начали укорачивать и длину цепи. Все цепи стали однорядными и приобрели хорошую компактность. Теперь толщина цепи даже на мощном двигателе сопоставима с толщиной велосипедной цепи.
Ширина цепи имеет значение не только из-за того, что есть необходимость облегчить именно цепь. Еще один фактор — положение цепи в масляной ванне мотора, внутри агрегата. Из-за этого блок и цилиндров и его головка должны на ширину цепи быть длиннее. Все это — лишний металл, который утяжеляет механизм. К тому же, тонкие цепи стали часто рваться. Сильный шум — один из признаков, что цепь начала выходить из строя. Дело в том, что вместе с шумом двигателя шум от цепи не слишком выразителен, поэтому можно легко пропустить момент, когда она внезапно сломается.
Двухрядные цепи в этом случае были более выгодными, потому что могли продолжать работать после обрыва одной ветви, потому что нагрузка на обе ветви распределялась более равномерно. Зубья звезд изнашивались медленнее, поэтому если цепь была сделана из прочных сплавов, ее можно было считать «вечной». Заменять цепь в таком случае нужно было только во время капремонта мотора.
Тенденция облегчения конструкции и стремление продлить срок службы двигателя стали причиной возникновения новых проблем. Цепи потеряли свою долговечность и больше не превосходят по сроку службы ремни ГРМ. Вместе с этим конструкция с цепью гораздо сложнее аналога с ремнем, а заменить цепь достаточно дорого, к тому же диагностика технического состояния этой детали очень сложная.
Средняя стоимость замены цепного механизма на четырехцилиндровом моторе составляет не меньше 500 долларов, а замена ремня ГРМ обойдется в 150-200 долларов. Поэтому при покупке машины с цепным двигателем стоит особенно тщательно произвести диагностику привода ГРМ
Важно учесть все нюансы и проверить каждую мелочь
